1 ING. INDUSTRIAL – C.P. ESP. EN SALUD OCUPACIONAL
DEIBY JAIR OJEDA AMAYA ING. INDUSTRIAL – C.P. ESP. EN SALUD OCUPACIONAL ING. DEIBY OJEDA A

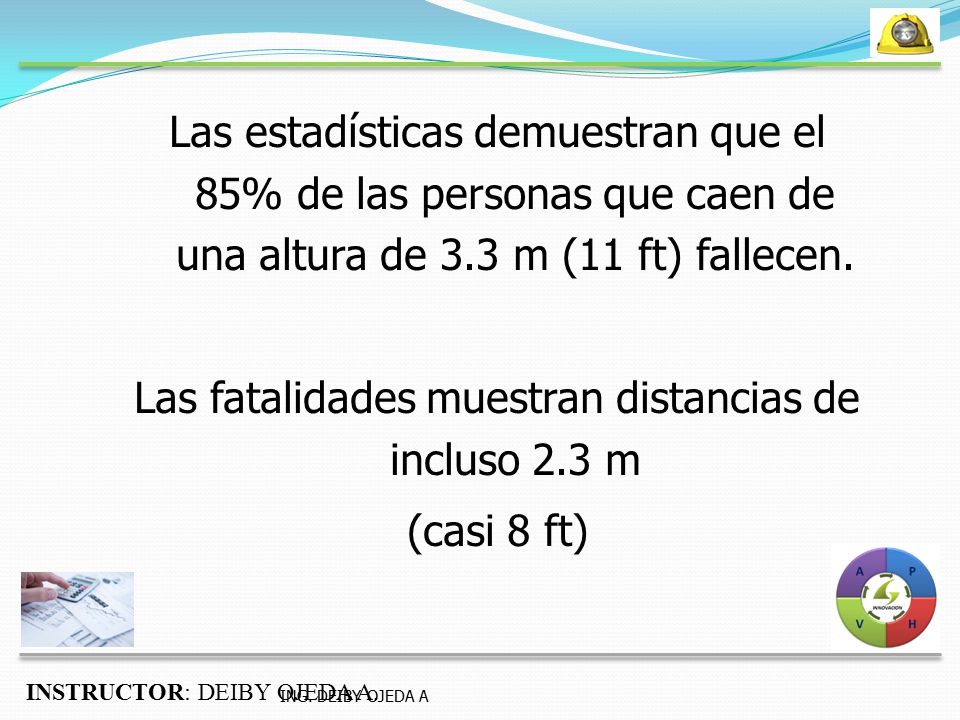

2 Las fatalidades muestran distancias de incluso 2.3 m
INSTRUCTOR: DEIBY OJEDA A. Las estadísticas demuestran que el 85% de las personas que caen de una altura de 3.3 m (11 ft) fallecen. Las fatalidades muestran distancias de incluso 2.3 m (casi 8 ft) ING. DEIBY OJEDA A

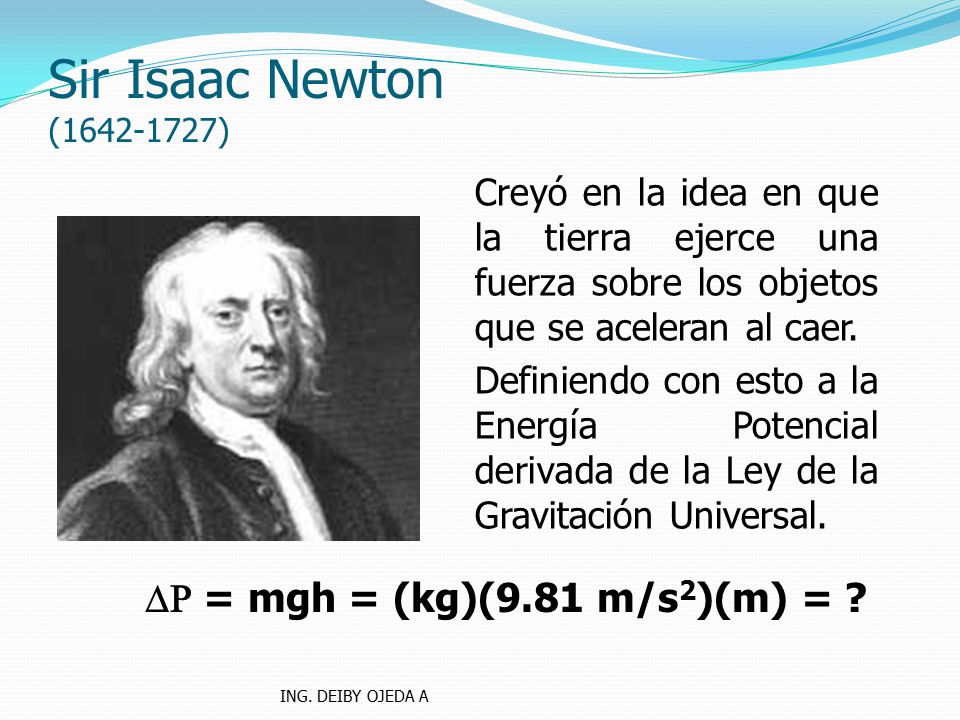

3  = mgh = (kg)(9.81 m/s2)(m) = ?
Sir Isaac Newton ( ) Creyó en la idea en que la tierra ejerce una fuerza sobre los objetos que se aceleran al caer. Definiendo con esto a la Energía Potencial derivada de la Ley de la Gravitación Universal.  = mgh = (kg)(9.81 m/s2)(m) = ? ING. DEIBY OJEDA A

4 INSTRUCTOR: DEIBY OJEDA A.
“Resultado” LA MUERTE

5 A qué debemos llamar “Trabajos en Alturas”
INSTRUCTOR: DEIBY OJEDA A. A qué debemos llamar “Trabajos en Alturas” Son aquellas operaciones con posibilidad de caída de 1.5 metros o más, además de los casos con posibilidad de aquéllas de menor altura, pero con un alto potencial de lesionar gravemente al operador(Resolucion 1409 de julio ) ING. DEIBY OJEDA A

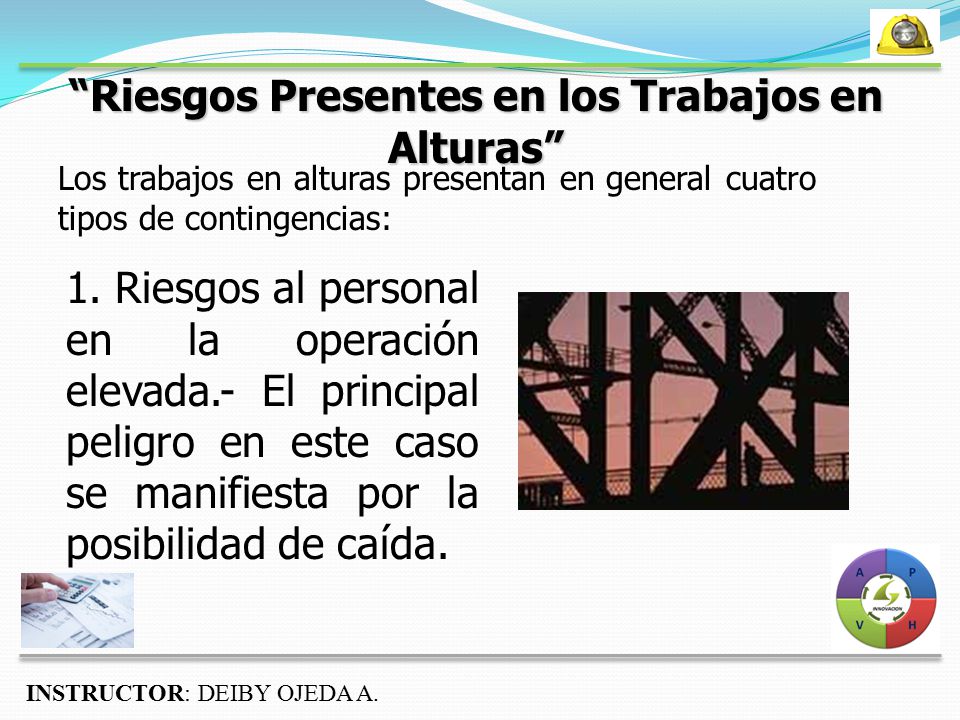

6 “Riesgos Presentes en los Trabajos en Alturas”
INSTRUCTOR: DEIBY OJEDA A. “Riesgos Presentes en los Trabajos en Alturas” Los trabajos en alturas presentan en general cuatro tipos de contingencias: 1. Riesgos al personal en la operación elevada.- El principal peligro en este caso se manifiesta por la posibilidad de caída.

7 INSTRUCTOR: DEIBY OJEDA A.
2. Riesgos al personal por debajo de la operación.- Esta contingencia está representada sobre todo por la posibilidad de la caída de objetos o personas sobre los que se encuentren en niveles inferiores. Caída de objetos o persona sobre alguna otra persona.

8 INSTRUCTOR: DEIBY OJEDA A.

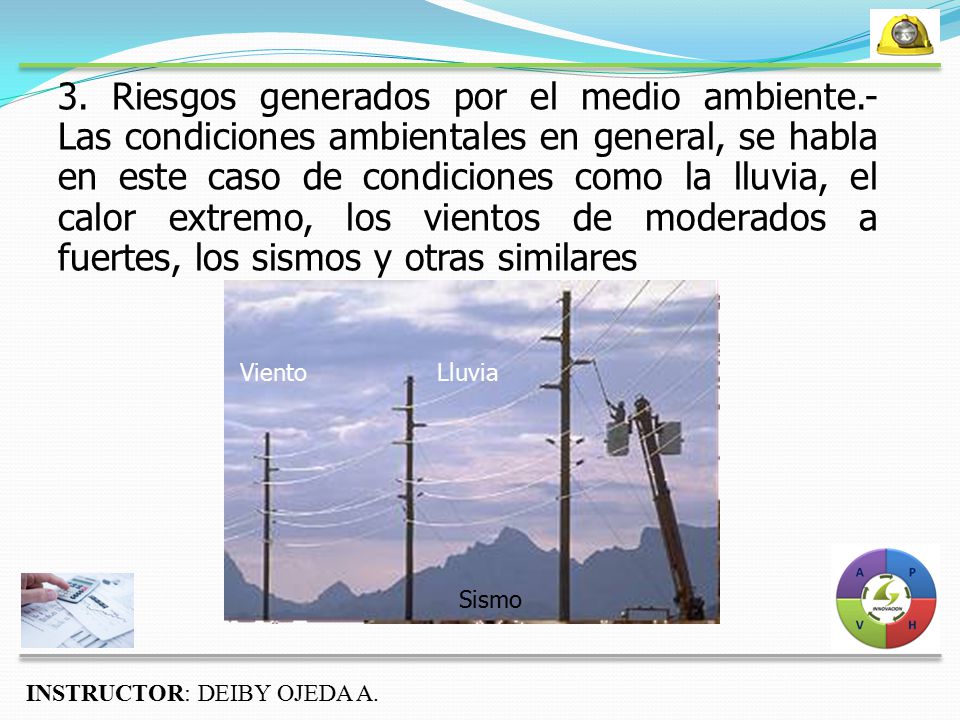

3. Riesgos generados por el medio ambiente.- Las condiciones ambientales en general, se habla en este caso de condiciones como la lluvia, el calor extremo, los vientos de moderados a fuertes, los sismos y otras similares Viento Lluvia Sismo

9 INSTRUCTOR: DEIBY OJEDA A.

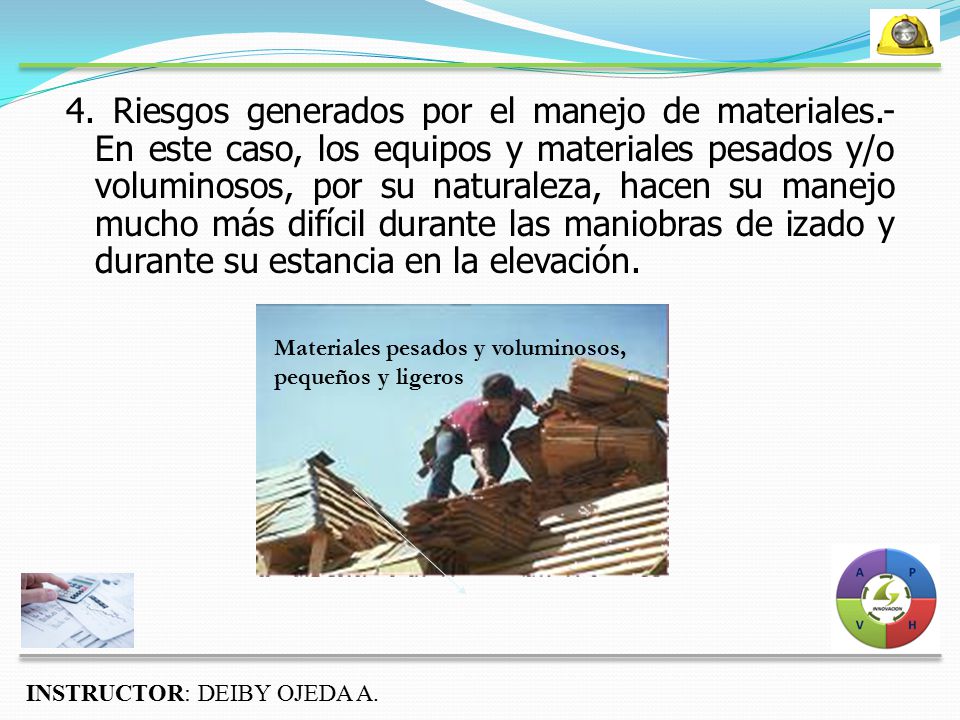

4. Riesgos generados por el manejo de materiales.- En este caso, los equipos y materiales pesados y/o voluminosos, por su naturaleza, hacen su manejo mucho más difícil durante las maniobras de izado y durante su estancia en la elevación. Materiales pesados y voluminosos, pequeños y ligeros

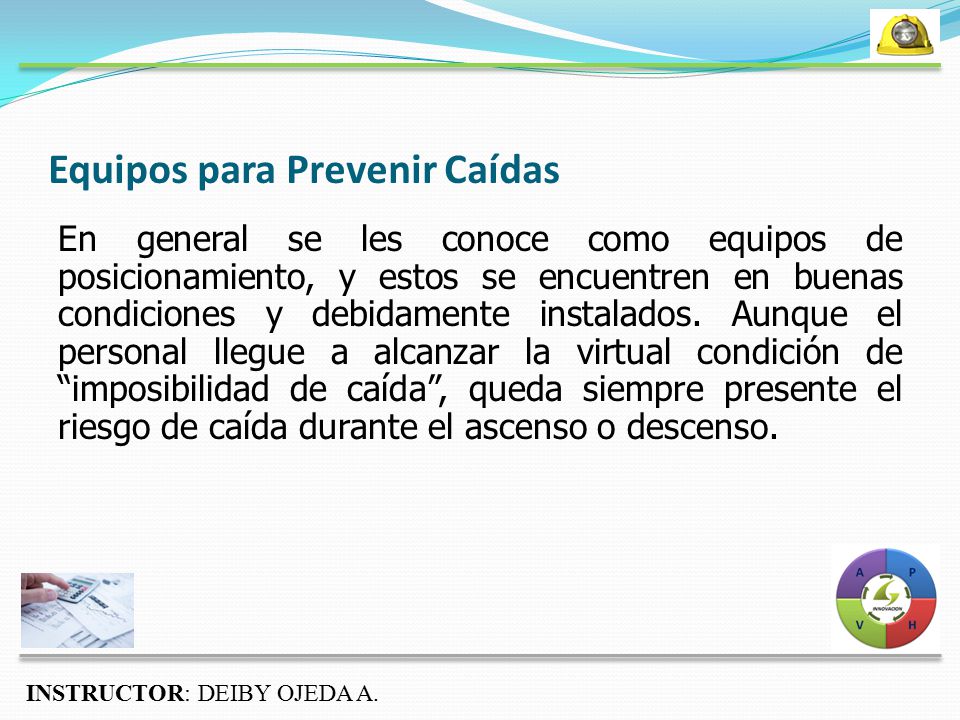

10 Equipos para Prevenir Caídas
INSTRUCTOR: DEIBY OJEDA A. Equipos para Prevenir Caídas En general se les conoce como equipos de posicionamiento, y estos se encuentren en buenas condiciones y debidamente instalados. Aunque el personal llegue a alcanzar la virtual condición de “imposibilidad de caída”, queda siempre presente el riesgo de caída durante el ascenso o descenso.

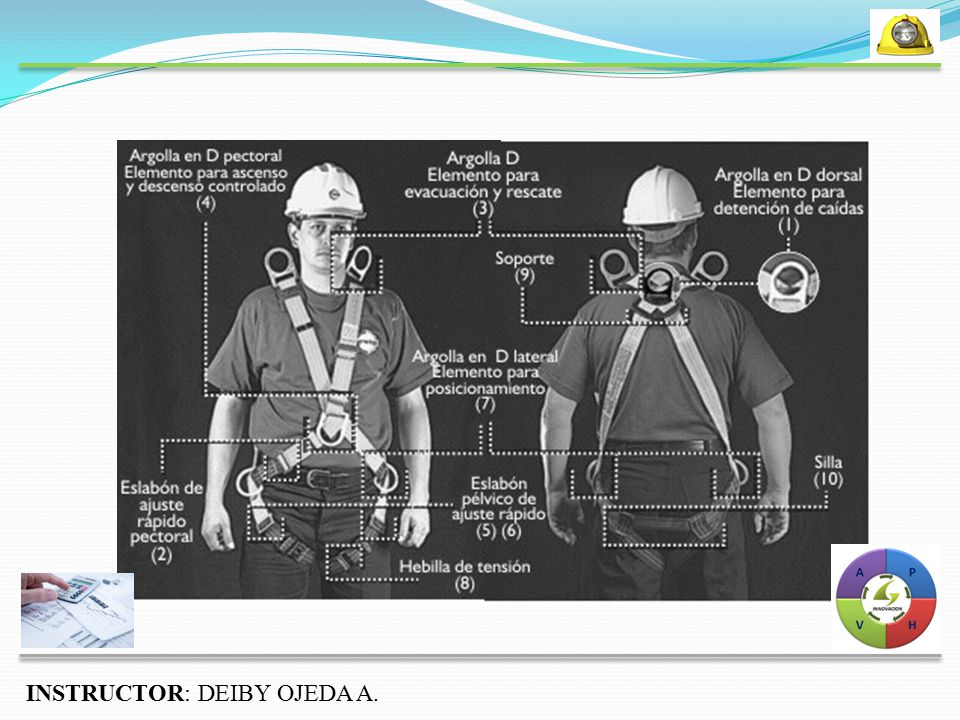

11 Arnés tipo Anticaída Es un equipo que permite puntos de anclaje:
INSTRUCTOR: DEIBY OJEDA A. Arnés tipo Anticaída Es un equipo que permite puntos de anclaje:  a) Dorsal b) Torsal Este reparte la presión de choque en casos de caídas o suspensión

12 INSTRUCTOR: DEIBY OJEDA A.

13 INSTRUCTOR: DEIBY OJEDA A.

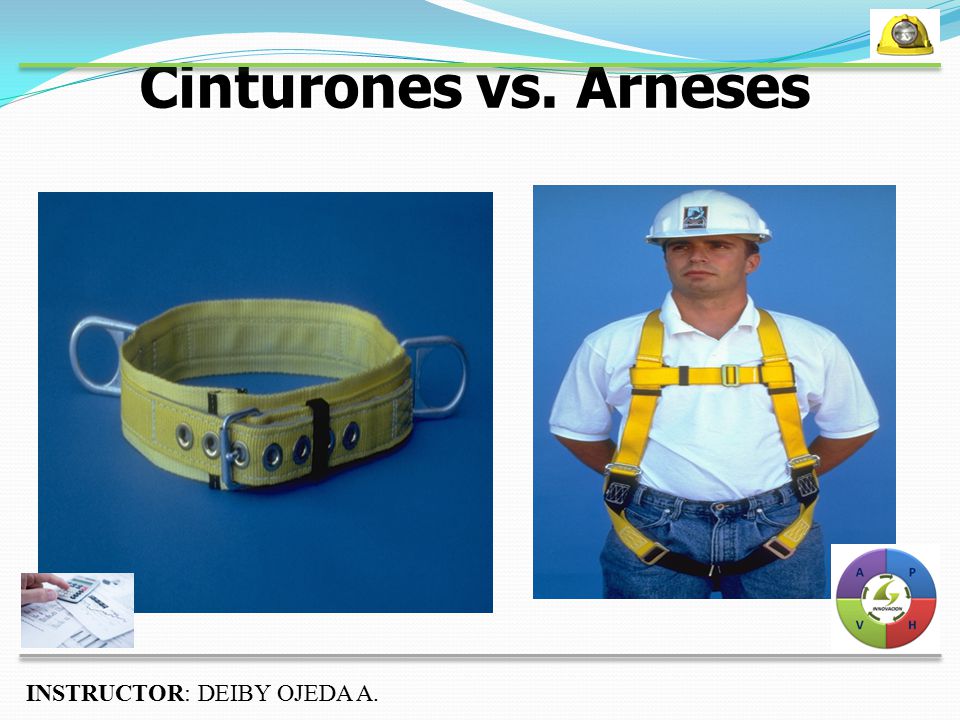

Cinturones vs. Arneses

14 INSTRUCTOR: DEIBY OJEDA A.

15 Ventajas y Desventajas
INSTRUCTOR: DEIBY OJEDA A. Ventajas y Desventajas Fuerzas de Arresto

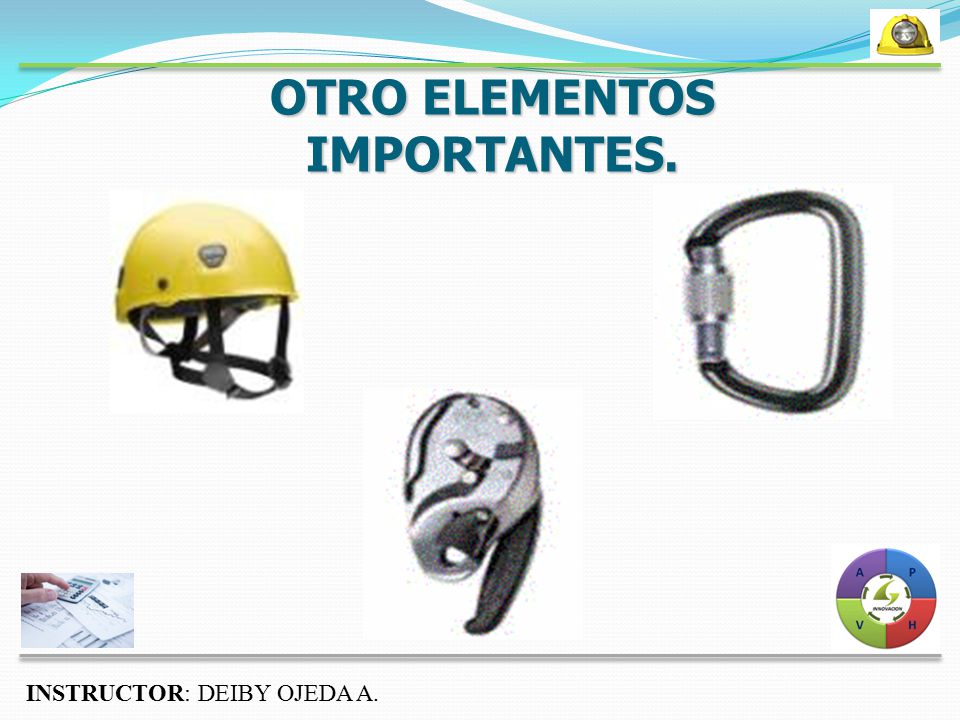

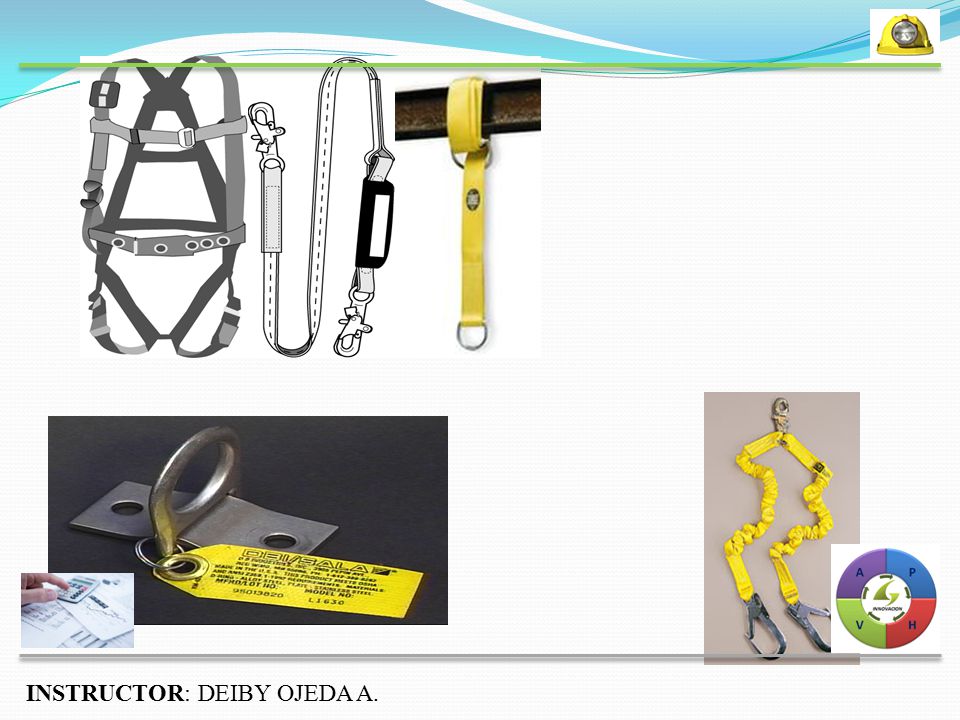

16 OTRO ELEMENTOS IMPORTANTES.
INSTRUCTOR: DEIBY OJEDA A. OTRO ELEMENTOS IMPORTANTES.

17 INSTRUCTOR: DEIBY OJEDA A.

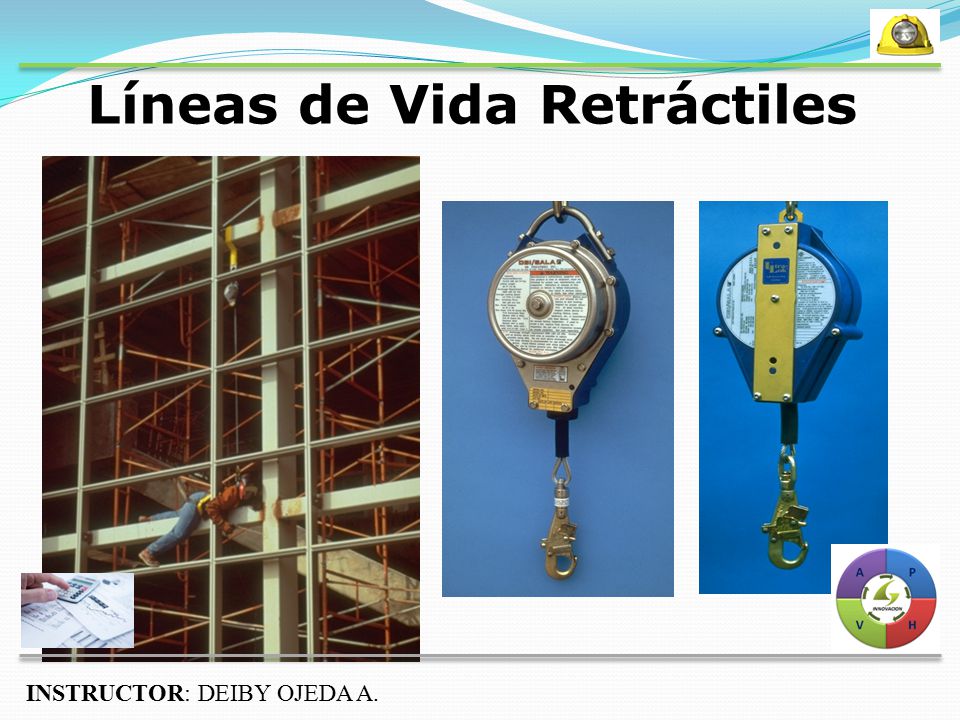

18 Líneas de Vida Retráctiles
INSTRUCTOR: DEIBY OJEDA A. Líneas de Vida Retráctiles

19 INSTRUCTOR: DEIBY OJEDA A.

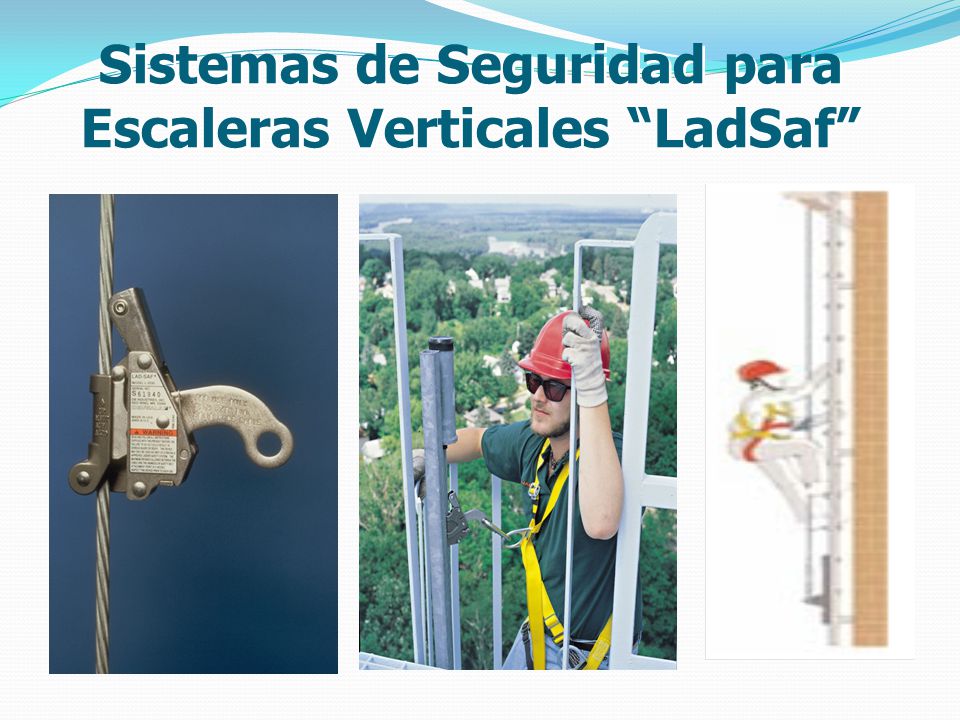

20 Sistemas de Seguridad para Escaleras Verticales “LadSaf”

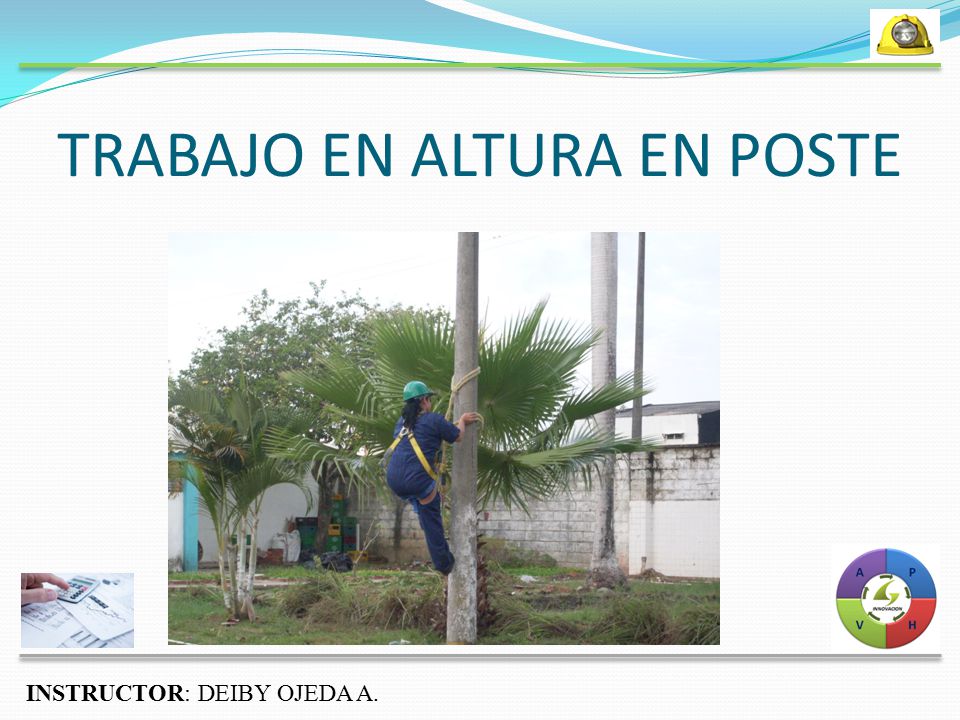

21 TRABAJO EN ALTURA EN POSTE
INSTRUCTOR: DEIBY OJEDA A. TRABAJO EN ALTURA EN POSTE

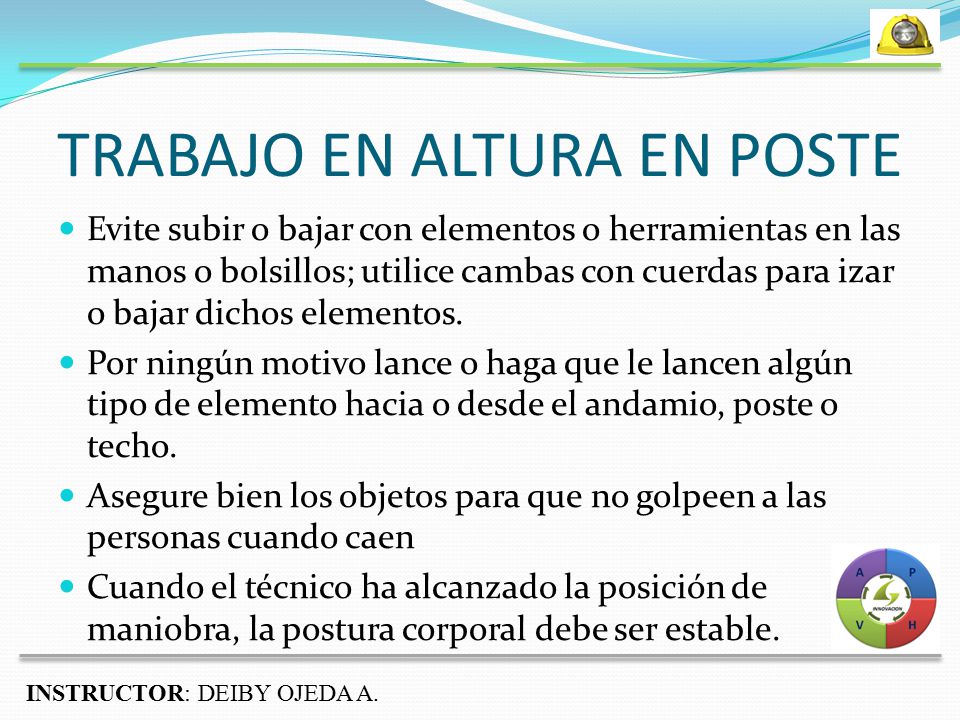

22 TRABAJO EN ALTURA EN POSTE
INSTRUCTOR: DEIBY OJEDA A. TRABAJO EN ALTURA EN POSTE Evite subir o bajar con elementos o herramientas en las manos o bolsillos; utilice cambas con cuerdas para izar o bajar dichos elementos. Por ningún motivo lance o haga que le lancen algún tipo de elemento hacia o desde el andamio, poste o techo. Asegure bien los objetos para que no golpeen a las personas cuando caen Cuando el técnico ha alcanzado la posición de maniobra, la postura corporal debe ser estable.

23 ¿Qué pasa cuando una persona cae?
INSTRUCTOR: DEIBY OJEDA A. ¿Qué pasa cuando una persona cae?

24 INSTRUCTOR: DEIBY OJEDA A.

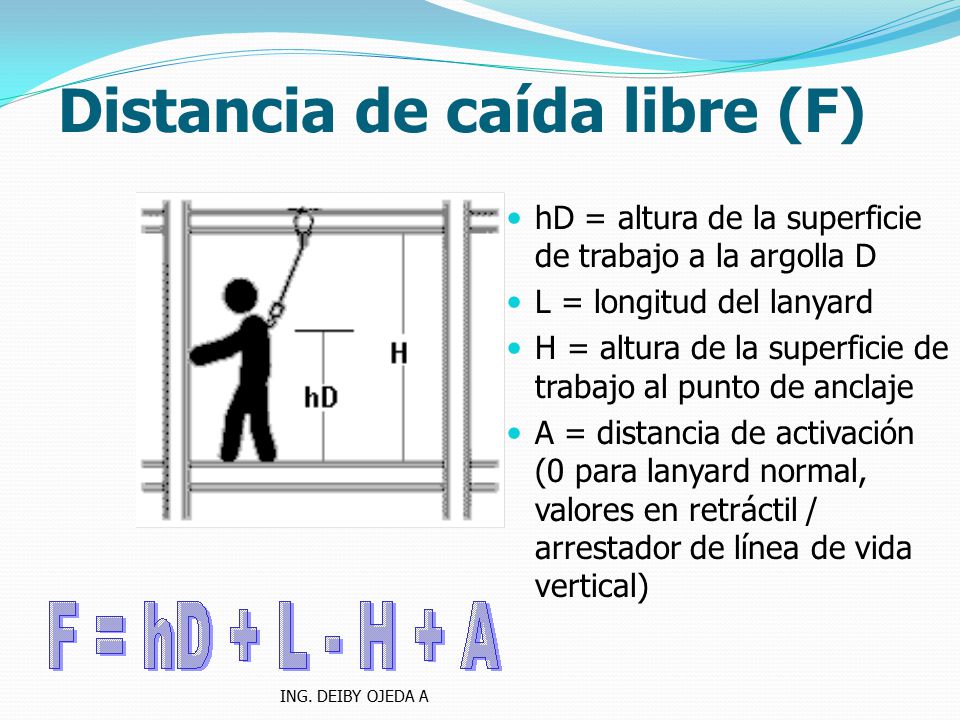

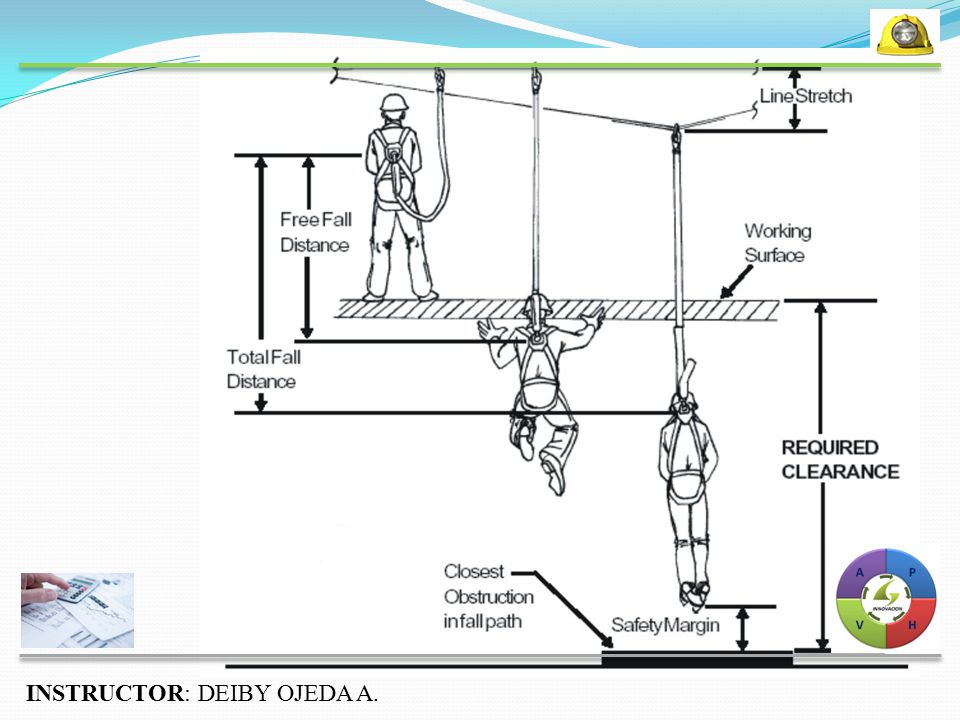

25 Distancia de caída libre (F)
hD = altura de la superficie de trabajo a la argolla D L = longitud del lanyard H = altura de la superficie de trabajo al punto de anclaje A = distancia de activación (0 para lanyard normal, valores en retráctil / arrestador de línea de vida vertical) ING. DEIBY OJEDA A

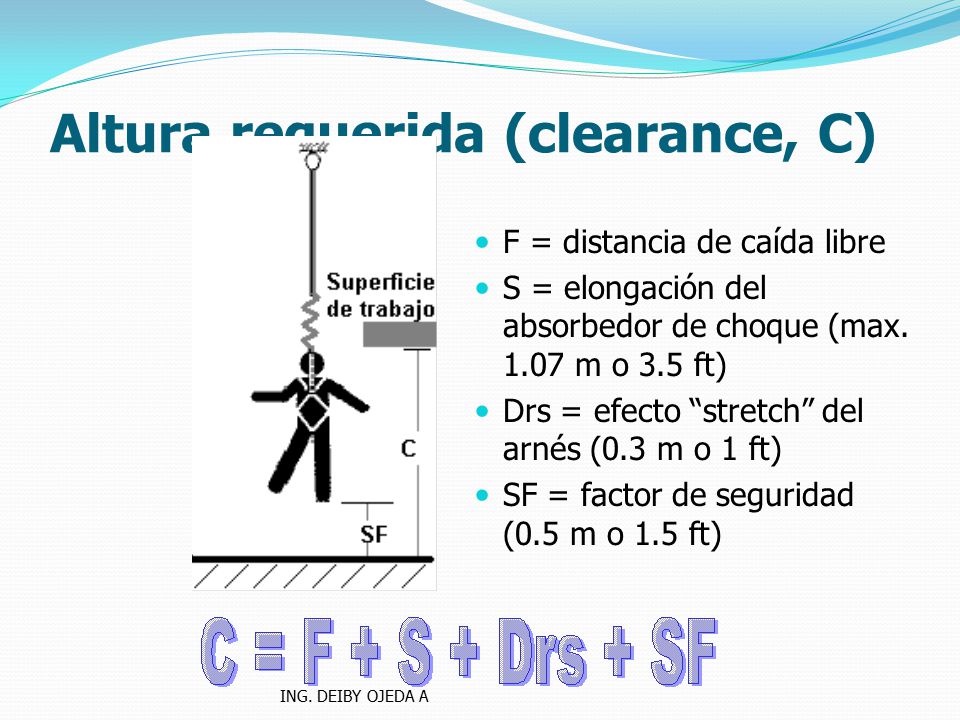

26 Altura requerida (clearance, C)
F = distancia de caída libre S = elongación del absorbedor de choque (max m o 3.5 ft) Drs = efecto “stretch” del arnés (0.3 m o 1 ft) SF = factor de seguridad (0.5 m o 1.5 ft) ING. DEIBY OJEDA A

27 PERMISO Es una autorización y aprobación por escrito que especifica la
INSTRUCTOR: DEIBY OJEDA A. PERMISO Es una autorización y aprobación por escrito que especifica la ubicación y tipo de trabajo a efectuarse. En este se certifica que los peligros han sido evaluados por personas capacitadas y que se han tomado las medidas de protección necesarias.

28 PREGUNTO OBSERVACIONES Que debo hacer en caso de tener dudas.
ING. DEIBY OJEDA A

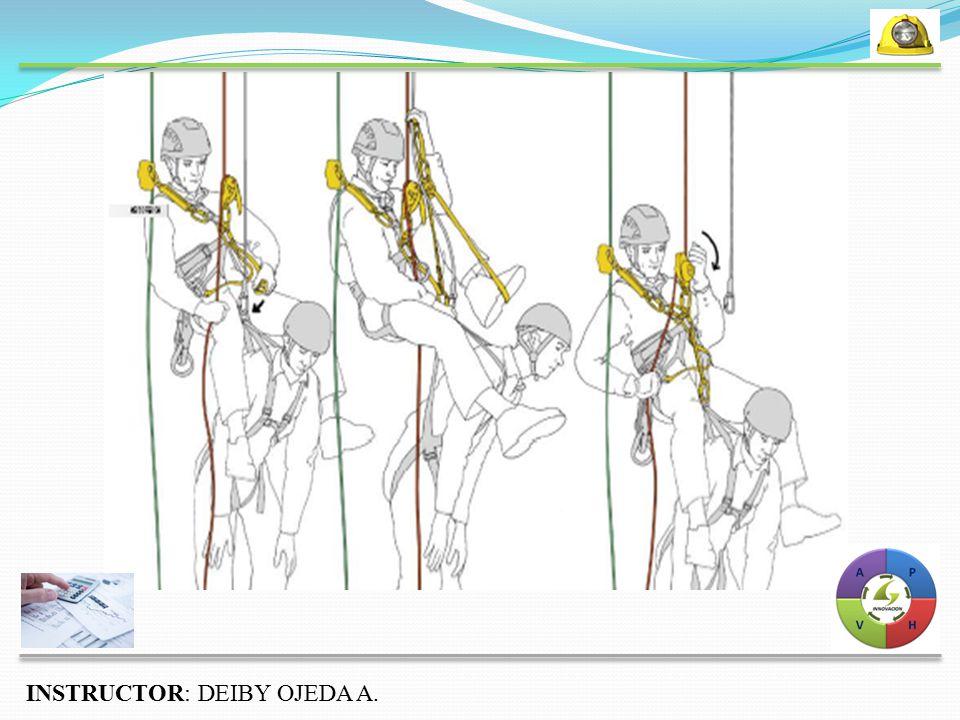

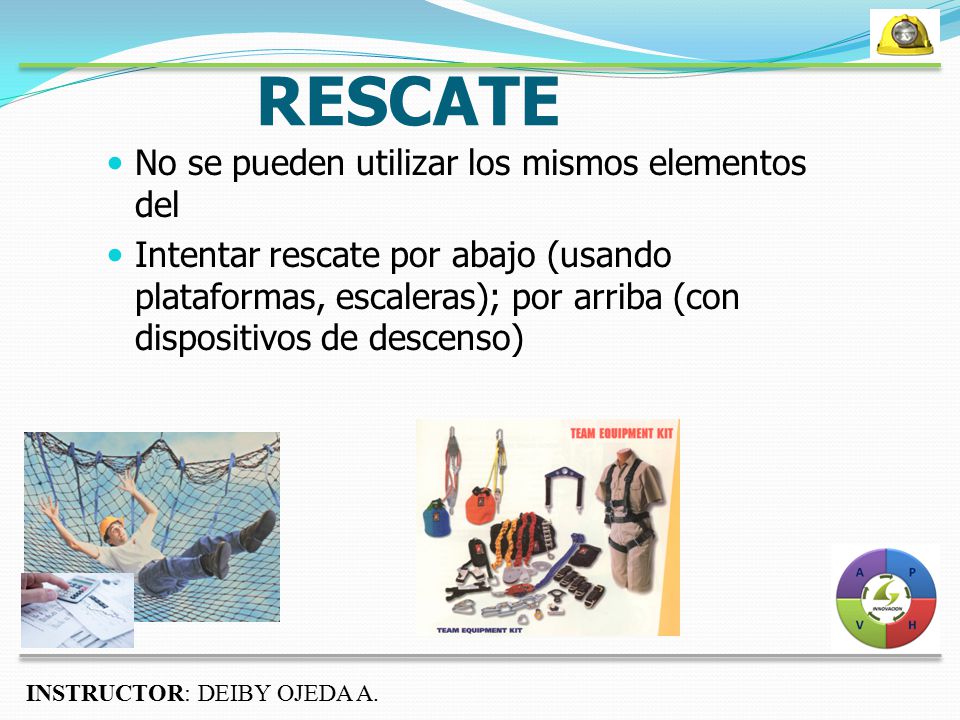

29 RESCATE No se pueden utilizar los mismos elementos del
INSTRUCTOR: DEIBY OJEDA A. RESCATE No se pueden utilizar los mismos elementos del Intentar rescate por abajo (usando plataformas, escaleras); por arriba (con dispositivos de descenso)

30 INSTRUCTOR: DEIBY OJEDA A.

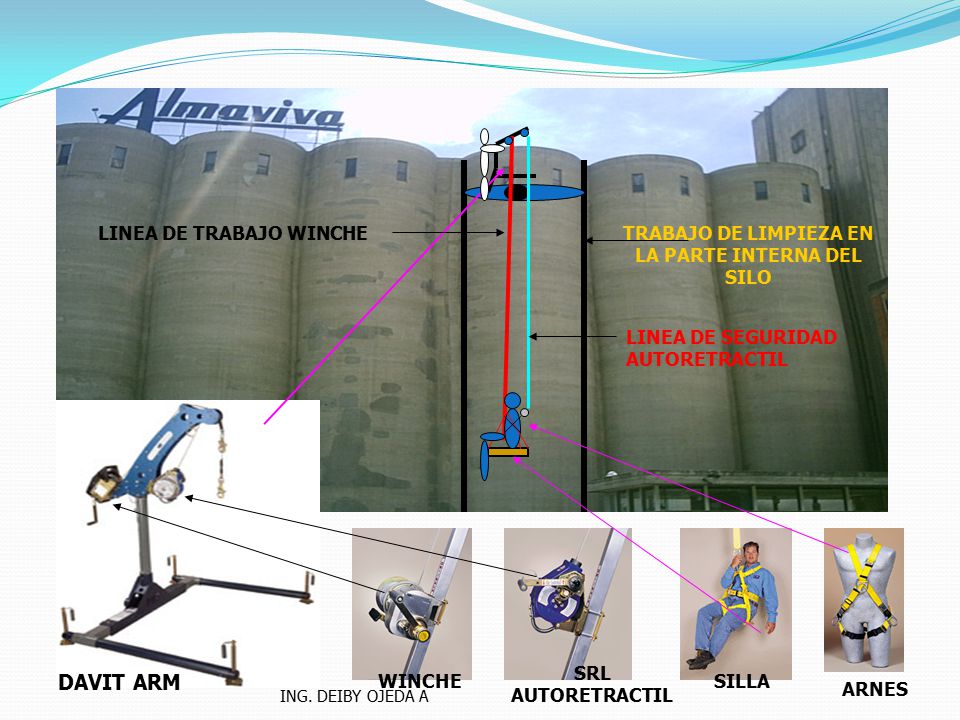

31 TRABAJO DE LIMPIEZA EN LA PARTE INTERNA DEL SILO
LINEA DE TRABAJO WINCHE TRABAJO DE LIMPIEZA EN LA PARTE INTERNA DEL SILO LINEA DE SEGURIDAD AUTORETRACTIL SRL AUTORETRACTIL DAVIT ARM ING. DEIBY OJEDA A WINCHE SILLA ARNES

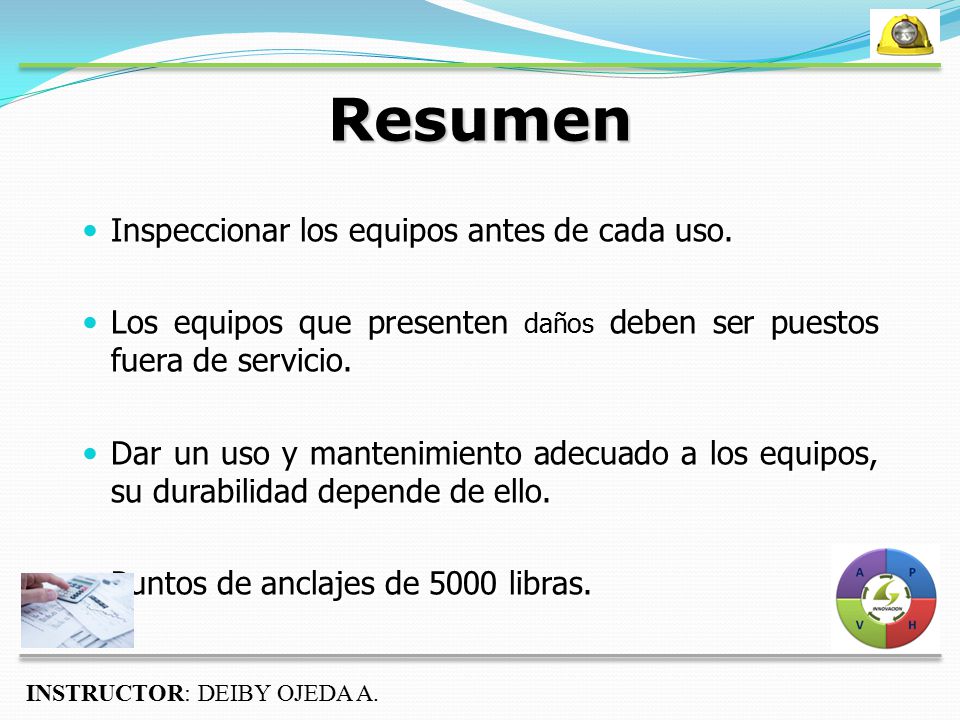

32 Resumen Inspeccionar los equipos antes de cada uso.
INSTRUCTOR: DEIBY OJEDA A. Resumen Inspeccionar los equipos antes de cada uso. Los equipos que presenten daños deben ser puestos fuera de servicio. Dar un uso y mantenimiento adecuado a los equipos, su durabilidad depende de ello. Puntos de anclajes de 5000 libras.

33 GRACIAS!!!
