1 EL MICROSCOPIO

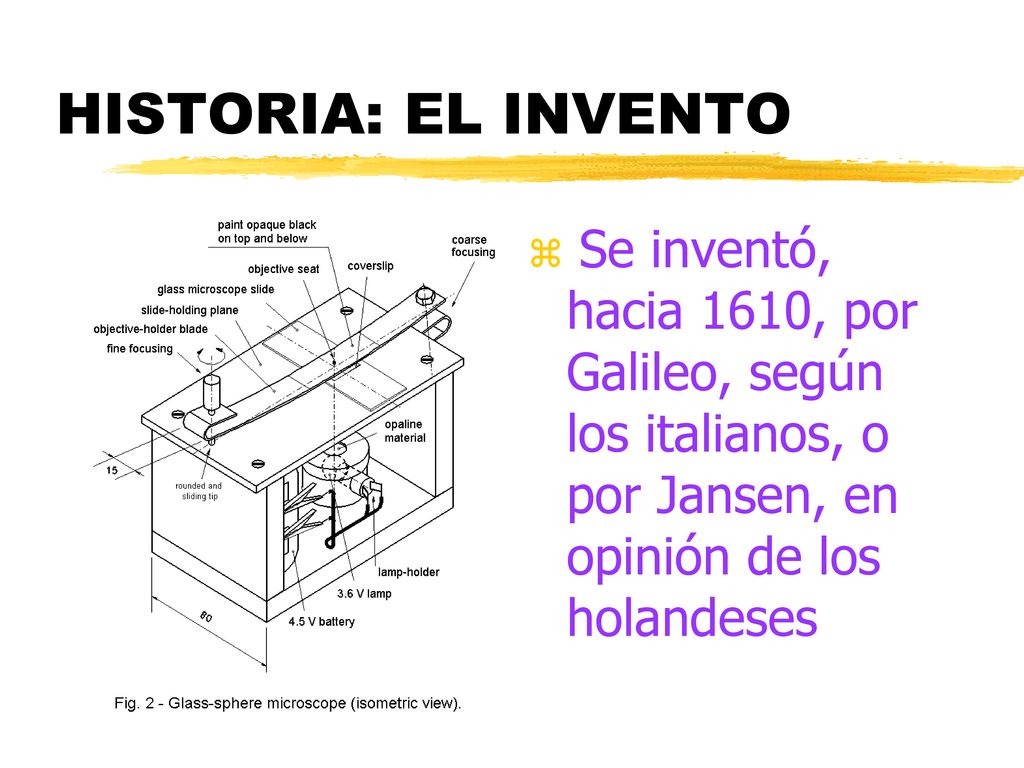

2 HISTORIA: EL INVENTO Se inventó, hacia 1610, por Galileo, según los italianos, o por Jansen, en opinión de los holandeses

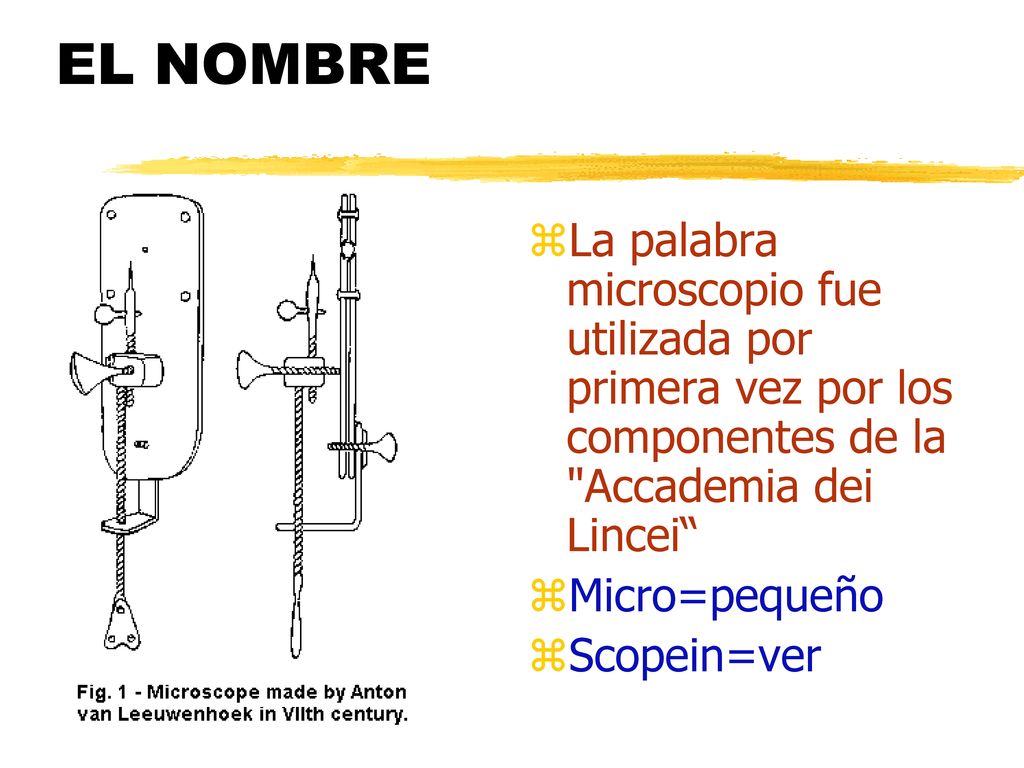

3 EL NOMBRE La palabra microscopio fue utilizada por primera vez por los componentes de la "Accademia dei Lincei“ Micro=pequeño Scopein=ver

4 GALILEO GALILEI La “Accademia dei Linceii” era una sociedad científica a la que pertenecía Galileo y publicaron un trabajo sobre la observación microscópica del aspecto de una abeja

5 MALPIGHI Las primeras publicaciones importantes aparecen en 1660 y 1665 cuando Malpighi observa los capilares sanguíneos y Hooke publica su obra Micrographia

6 ANTONY VAN LEENWENHOEK
En el siglo XVII un comerciante holandés, utilizando microscopios simples de fabricación propia describió por primera vez protozoos, bacterias, espermatozoides y glóbulos rojos

7 MICROSCOPIO DE LEEUWENHOEK

8

9 CARACTERÍSTICAS DEL MICROSCOPIO DE LEEUWENHOEK
El primitivo microscopio de Leeuwenhoek tenía dos lupas combinadas con las que llegó a alcanzar 260 aumentos, lo cual le permitió visualizar algunos protozoos e infusorios

10 MICROSCOPIOS DEL SIGLO XVIII

11 ERNST ABBE Las mejoras mas importantes de la óptica surgieron en 1877 cuando Abbe publica su teoría del microscopio

12 CALR ZEISS Mejora la microscopía de inmersión sustituyendo el agua por aceite de cedro lo que permite obtener 2000 aumentos

13 FUNDAMENTO DE LA MICROSCOPÍA
Cuando el observador se acerca el objeto se agranda Pero a menos de 25 cm no se ve con claridad Si se aumenta el ángulo visual se ve con claridad

14 EVOLUCIÓN DEL MICROSCOPIO

15 ESQUEMA DEL MICROSCOPIO
Un tubo cilíndrico aloja el sistema óptico ocular/objetivo. Una platina de original diseño permite observar las preparaciones, que son iluminadas por un espejo cóncavo que concentra la luz sobre el objeto a estudiar.

16 PARÁMETROS ÓPTICOS Aumento Poder de resolución Nº de campo
Profundidad de foco Contraste

17 AUMENTO Se calcula multiplicando el aumento del objetivo por el aumento del ocular

18 PODER DE RESOLUCIÓN Distancia si dos puntos se distinguen
Mayor, cuando menor es la longitud de onda Mayor, cuanto mas grande es la apertura numérica Mayor, con aceite de cedro

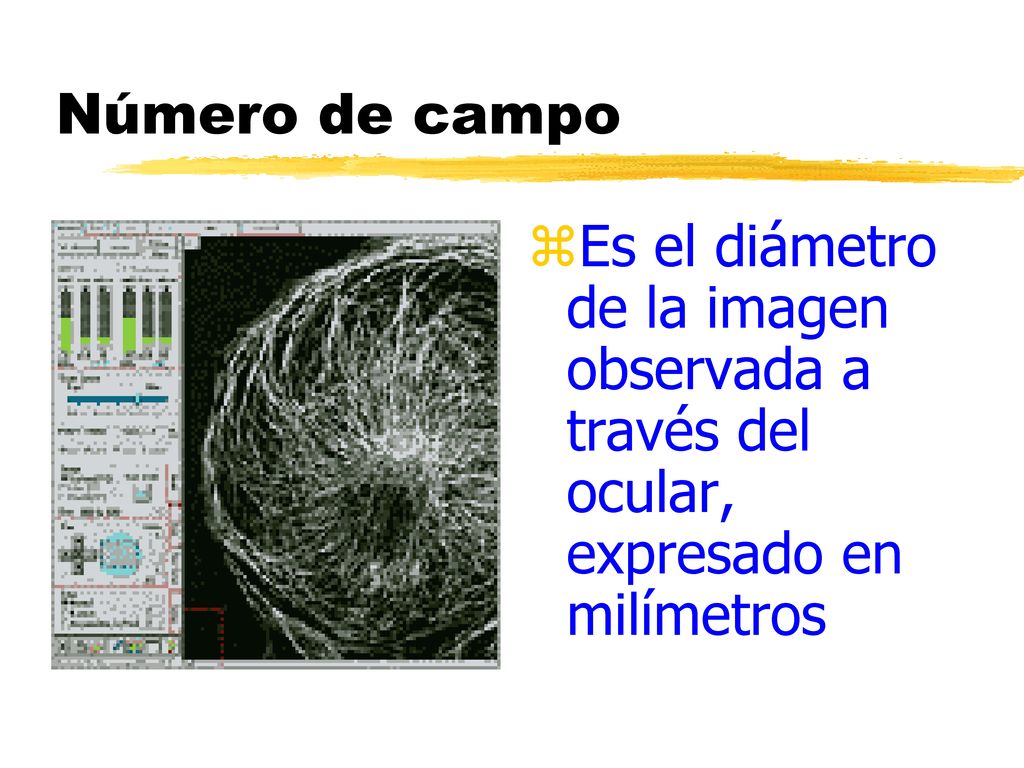

19 Número de campo Es el diámetro de la imagen observada a través del ocular, expresado en milímetros

20 PROFUNDIDAD DE CAMPO

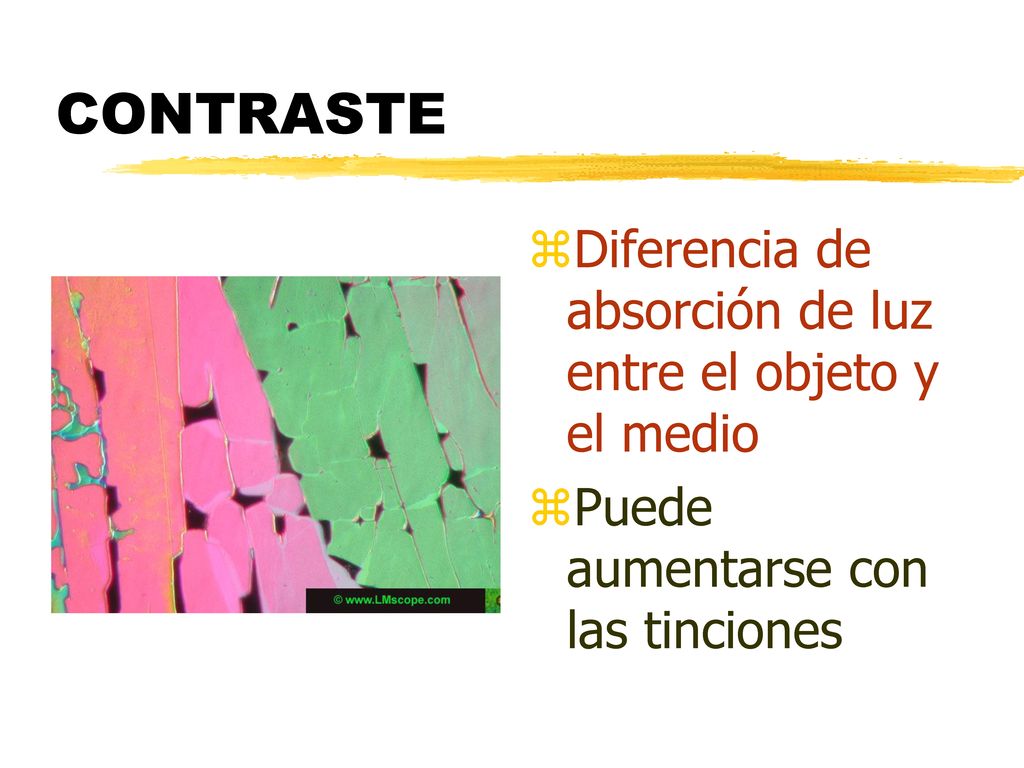

21 CONTRASTE Diferencia de absorción de luz entre el objeto y el medio
Puede aumentarse con las tinciones

22 BUENOS PARÁMETROS

23 MICROSCOPIO ÓPTICO COMPUESTO

24 PARTE MECÁNICA QUE SE PUEDE DESMONTAR
Estativo Tornillos de la platina Cabezal Oculares Condensador Objetivos

25 SISTEMA DE SOPORTE O ESTATIVO
Tubo Platina Brazo Píe

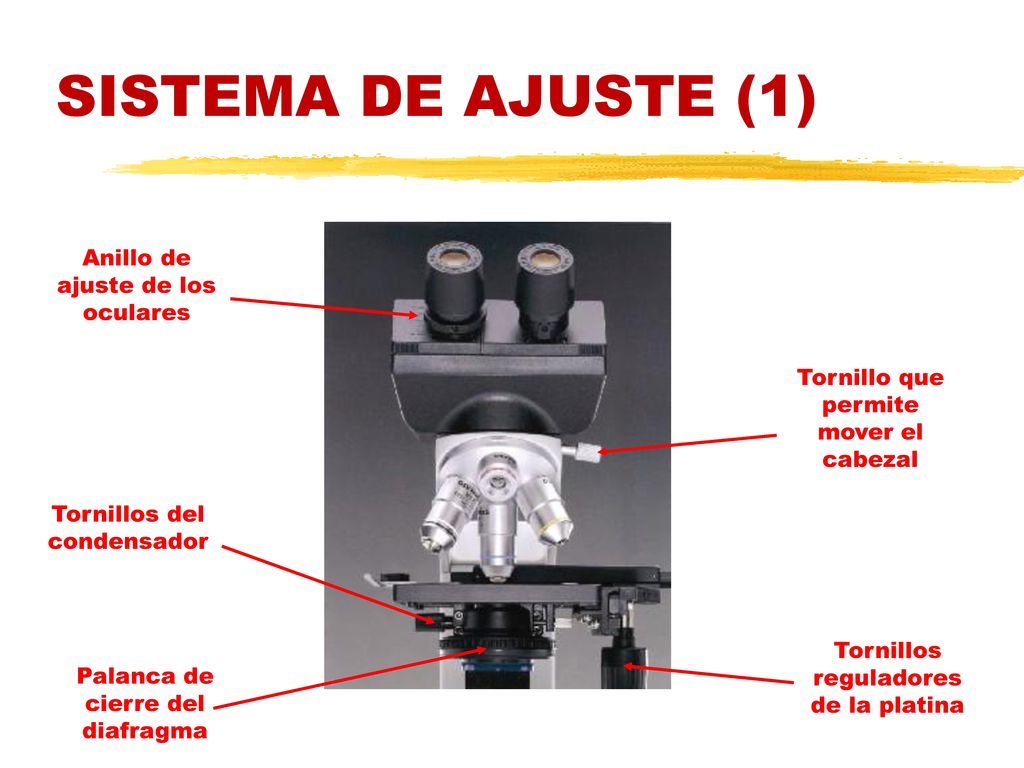

26 SISTEMA DE AJUSTE (1) Anillo de ajuste de los oculares
Tornillo que permite mover el cabezal Tornillos del condensador Tornillos reguladores de la platina Palanca de cierre del diafragma

27 SISTEMA DE ENFOQUE Freno Tornillo macrométrico Tornillo micrométrico

28 PLATINA Pinza Escala

29 PARTE ÓPTICA Sistema de iluminación: fuente de luz, condensador y diafragma Lentes: objetivos y oculares

30 SISTEMA DE ILUMINACIÓN: FUENTE DE LUZ
Suele ser una lámpara halógena de intensidad graduable Se enciende y apaga con un interruptor En el exterior puede tener un filtro Filtro Interruptor y graduación de la luz Lámpara

31 CONDENSADOR Y DIAFRAGMA
Condensador: concentra la luz de la lámpara en un punto de la preparación Diafragma o iris (está dentro del condensador):si se cierra mejora el contraste, pero empeora la resolución

32 LENTES: OBJETIVOS Están colocados en el revolver
Tienen un sistema de amortiguación Un anillo coloreado indica los aumentos Son de 4, 10, 40 y 100 (inmersión) aumentos

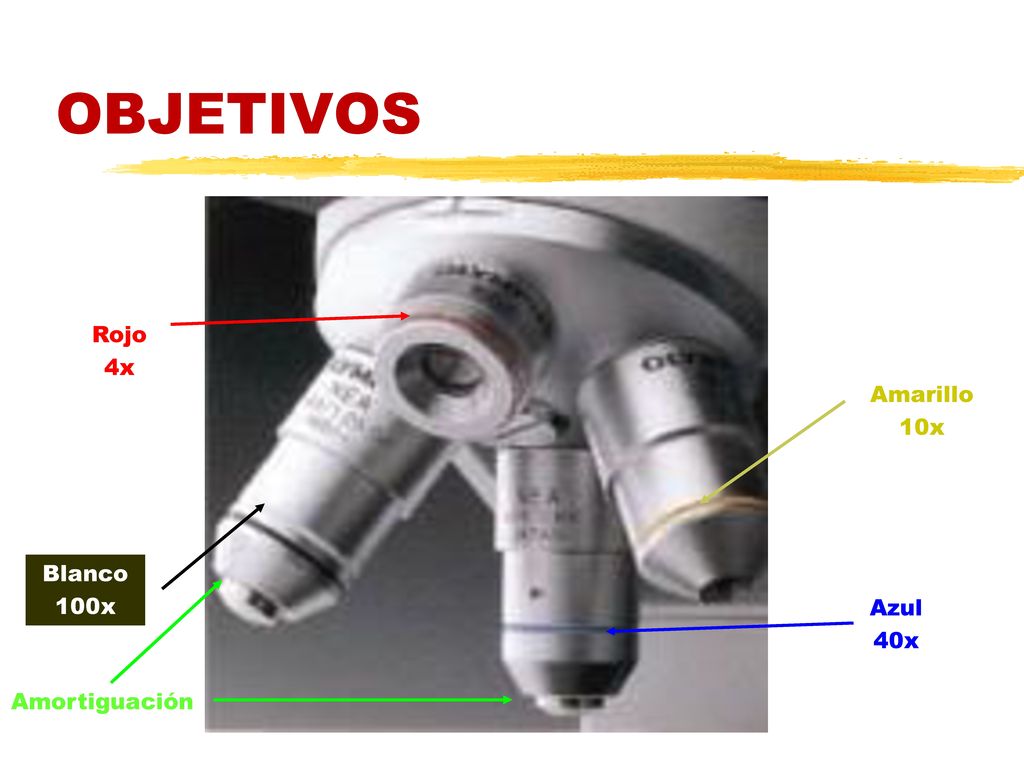

33 OBJETIVOS Rojo 4x Amarillo 10x Blanco 100x Azul 40x Amortiguación

34 Ajuste de la distancia interpupilar
LENTES: OCULARES Oculares Ajuste de la distancia interpupilar

35 OCULARES: 10x; 15x; 20x

36 TETRAOCULARES

37 MATERIAL NECESARIO: PORTAS Y CUBRES

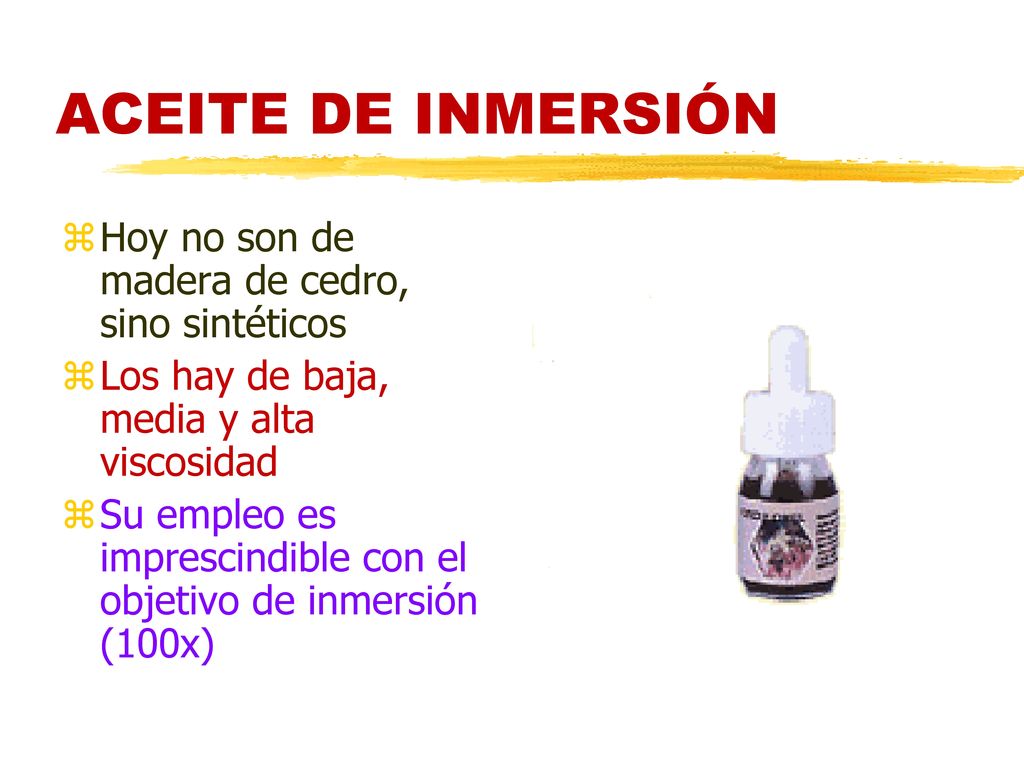

38 ACEITE DE INMERSIÓN Hoy no son de madera de cedro, sino sintéticos
Los hay de baja, media y alta viscosidad Su empleo es imprescindible con el objetivo de inmersión (100x)

39 MANEJO DEL MICROSCOPIO
No poner la preparación al revés Regular la luz a intensidad media Ajustar condensador y diafragma al medio Empezar por poco aumento Mirando por fuera subir la platina Enfocar y ajustar Pasar al siguiente aumento y enfocar Al acabar retirar la preparación Apagar la luz

40 CONSERVACIÓN DEL MICROSCOPIO
Ponerle su funda al guardarlo Limpieza de lentes con papel de gafas El exceso de xilol al limpiar las lentes desgasta el cemento Usar pincel y pera de aire

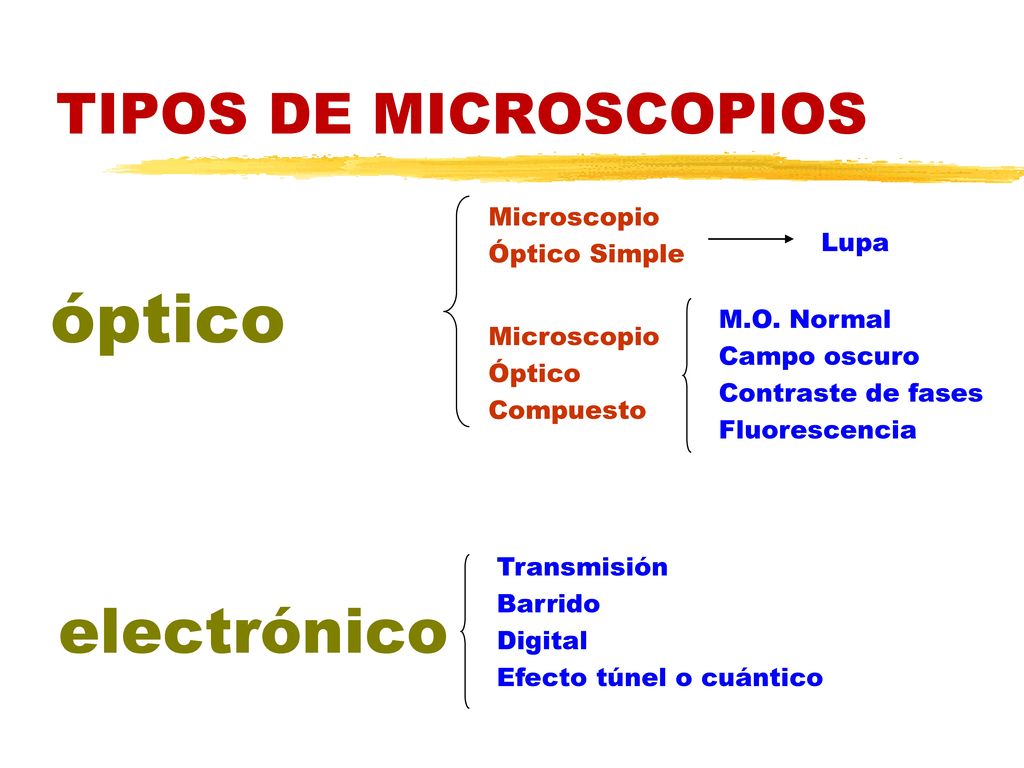

41 óptico electrónico TIPOS DE MICROSCOPIOS Microscopio Óptico Simple
Lupa óptico M.O. Normal Campo oscuro Contraste de fases Fluorescencia Microscopio Óptico Compuesto Transmisión Barrido Digital Efecto túnel o cuántico electrónico

42 PODER DE OBSERVACIÓN DEL MICROSCOPIO

43 MICROSCOPÍA DE CAMPO OSCURO
Treponema pallidum

44 MICROSCOPÍA DE CONTRASTE DE FASES
Células epiteliales 20 x

45 MICROSCOPIA DE FLUORESCENCIA
Células epiteliales 200 x

46 ERNST RUSKA El microscopio electrónico de transmisión (T.E.M.) consiguió aumentos de X. Fue desarrollado por Max Knoll y Ernst Ruska en Alemania en 1931

47 PRIMER MICROSCOPIO ELECTRONICO
Utilizó un haz de electrones en lugar de luz para enfocar la muestra. Posteriormente, en 1942 se desarrolla el microscopio electrónico de barrido (SEM).

48 PRIMER M.E. EN ESPAÑA (1949)

49 MICROSCOPIO ELECTRÓNICO

50 MICROSCOPIO ELECTRÓNICO DE BARRIDO

51 M.E. DE TRASMISIÓN Bacilos en división

52 M.E DE BARRIDO Glóbulo rojo

53 M.E. DE BARRIDO Glóbulo blanco

54

55 Formación imagen microscópica

56 Formación de la imagen 56 FUENTE DE LUZ
Imprescindible para que funcione el microscopio CONDENSADOR Concentra los rayos dispersos e ilumina solo la muestra LENTE OBJETIVO Amplifica la imagen y forma: IMAGEN REAL E INVERTIDA LENTE OCULAR Amplifica la imagen anterior y forma una IMAGEN VIRTUAL LENTE INTRAOCULAR Genera la imagen sobre la retina que es la que el cerebro interpreta 56

57 Formación de la imagen en el microscopio
OBSERVADOR Objeto 1 Imagen virtual Imagen real (Objeto 2) Lente Objetivo (convergente) Lente Ocular (divergente)

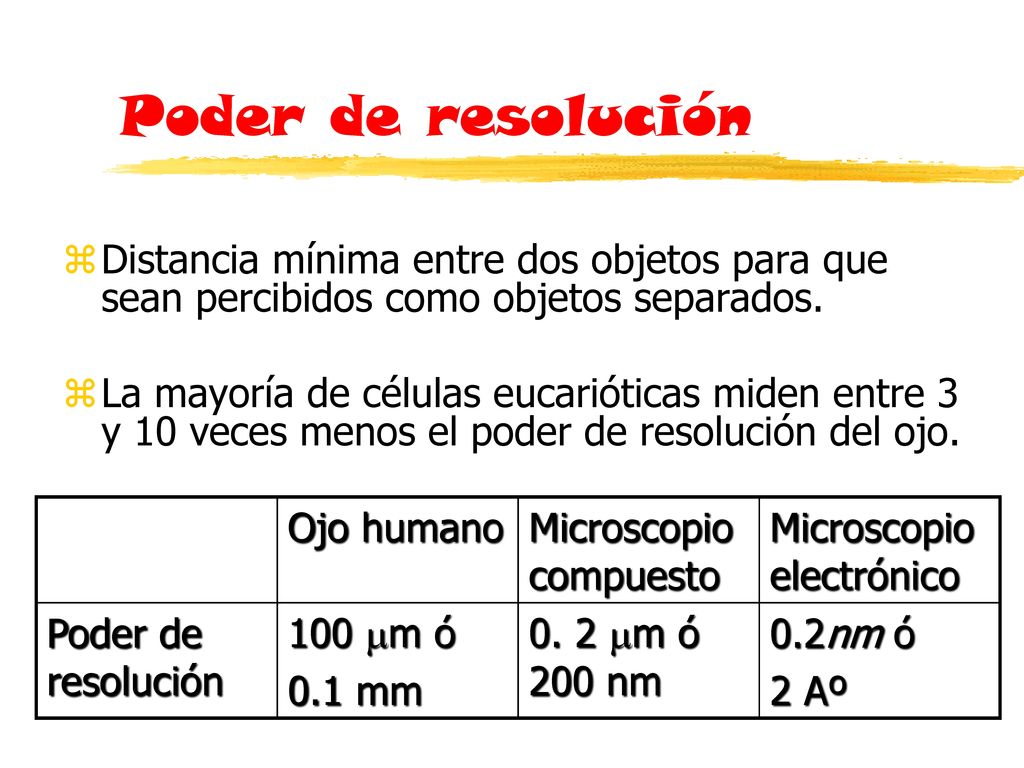

58 Poder de resolución Distancia mínima entre dos objetos para que sean percibidos como objetos separados. La mayoría de células eucarióticas miden entre 3 y 10 veces menos el poder de resolución del ojo. Ojo humano Microscopio compuesto Microscopio electrónico Poder de resolución 100 mm ó 0.1 mm 0. 2 mm ó 200 nm 0.2nm ó 2 Aº

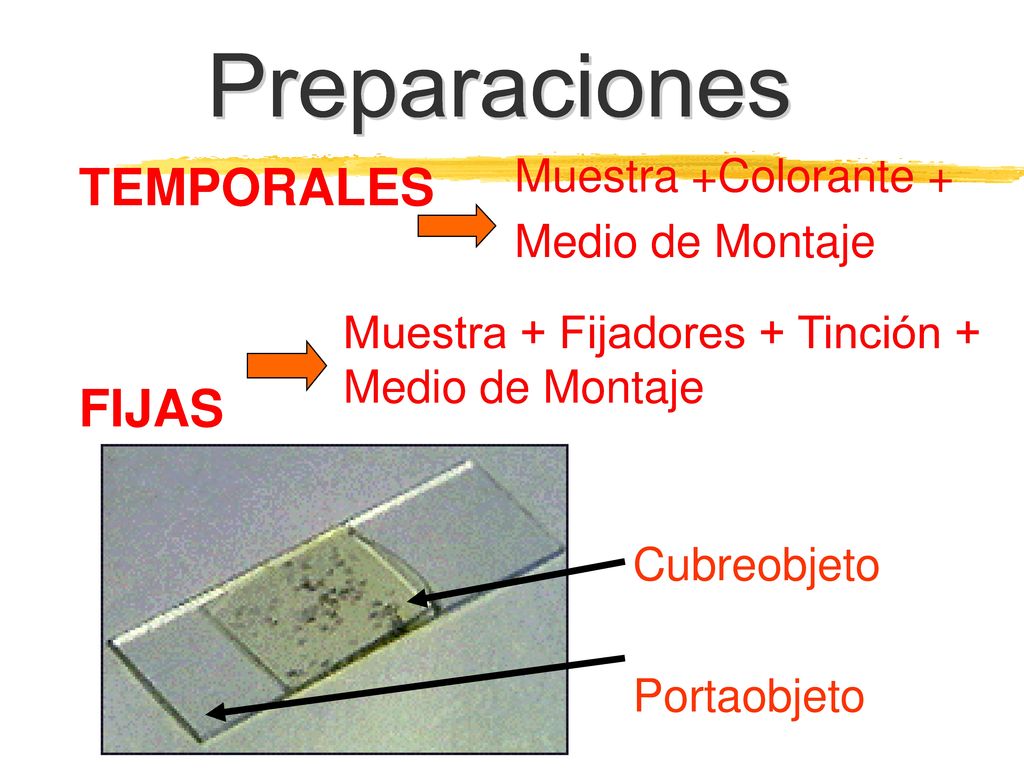

59 Preparaciones TEMPORALES FIJAS Muestra +Colorante + Medio de Montaje
Muestra + Fijadores + Tinción + Medio de Montaje Cubreobjeto Portaobjeto 59

60 Tipos de Microscopios de luz
De campo claro (brillante): el contraste lo provee la tinción de las muestras Imágenes con microscopio de campo claro

61 Tipos de Microscopios de luz
Contraste de fases: permite observar muestras vivas, o carentes de color Imagen con microscopio de contraste de fases

62 Tipos de Microscopios de luz
Fluorescente: utiliza luz de longitud de onda corta para excitar los electrones de la muestra Fibroblastos teñidos con el fluorocromo FITC Bacillus subtilis esporulando teñidos con FITC, DAPI y βgalactosidasa.

63 Tipos de Microscopios de luz
Luz polarizada: utiliza filtros polarizantes para observar estructuras con birrefringencia (emite brillantez) Cristales de ácido urico observados con microscopio de luz polarizada

64 Tipos de Microscopios de luz
De campo oscuro: para muestras no teñidas, objeto se observa brillante sobre un fondo oscuro Treponema pallidum observado con microscopio de campo oscuro

65 Tipos de Microscopios de luz
Tridimensional Confocal: utiliza muestras de cortes seriados teñidas con fluorescencia, para reconstruir una imagen tridimensional Secuencias de microscopia confocal

66 Microscopio confocal

67 MICROSCOPIA OPTICA CAMPO CLARO Requiere tinciones CONTRASTE DE FASES
Permite diferenciar densidades, no tinciones FLUORESCENCIA Utiliza luz UV, usa fluorocromos DE LUZ POLARIZADA Produce birrefringencia CAMPO OSCURO Permite ver muestras vivas, no tinciones CONFOCAL Forma imágenes 3D

68 Videomicroscopia digital
Permite el registro y almacenamiento electrónico de imágenes microscópicas poniendo una cámara de vídeo en el plano de la imagen producida por la lente ocular.

69 Microscopio electrónico
Utiliza electrones en lugar de fotones para formar imágenes de objetos muy pequeños Funciona con un haz de electrones de alto voltaje Utiliza lentes magnéticas para formar la imagen sobre una pantalla

70 Microscopía Electrónica
Aumenta la imagen desde 1000 hasta veces Posee mayor poder de resolución que el microscopio óptico, cerca de veces. Existen dos tipos de microscopio electrónico: MTE (microscopio de transmisión electrónica) electrones transmitidos a través de una muestra. MET (microscopio electrónico tridimensional o de barrido) los electrones rebotan de la superficie de la muestra.

71

72 Microscopia electrónica de transmisión
Microscopia de un alga roja antes de formar su pared

73 Microscopia electrónica de barrido
Óvulo de hamster sin zona pelucida con espermatozoides Criofractura de epitelio gástrico vista por microscopia de barrido

74 MICROSCOPIA ELECTRONICA DE TRANSMISION
Permite ver el interior de las estructuras DE BARRIDO Permite ver la superficie de las estructuras

75 Límite de resolución y magnificación
Resolución Magnificación Ojo humano mm no produce Microscopio Óptico nm – 2000 veces Electrónico 3 – 5 Aº ,000 veces

76 Microscopía El Microscopio es un instrumento de óptica que permite ver de cerca, y aumentados, objetos pequeños o detalles estructurales imperceptibles a simple vista.

77 Microscopía óptica(2) Procesado de la muestra biológica
para su adecuada observación

78 Procesamiento de la muestra:
Permitir que la luz la atraviese y podamos observarla Mantener condiciones cercanas a las naturales Pasos a seguir Obtención de la muestra Fijación Inclusión Corte Tinción Montaje

79 OBTENCIÓN Ó RECOGIDA DE LA MUESTRA
Lo más rápida posible para evitar procesos de descomposición Evitar: Autolisis por liberación de enzimas lisosomales (más rápida) Putrefacción provocada por enzimas bacterianos (más tardía)

80 FIJACIÓN Evitan la aparición de alteraciones tras la muerte (autolisis y putrefacción) Agentes fijadores Capacidad fijadora (evitan autolisis) Capacidad conservante (evitan putrefacción)

81 TIPOS DE FIJADORES Físicos Congelación: N2 líquido (-121ºC) Isopentano (-50ºC) Criodesecación o liofilización (desecación por sublimación) Criosustitución (alcohol etílico, acetona o polietilenglicol) Químicos: desnaturalización o precipitación de proteínas Bloqueo de la autolisis. Efecto microbicida. Evitar los efectos osmóticos. Evitar los cambios de textura y composición tisular. Efecto mordiente.

82 TIPOS DE FIJADORES QUÍMICOS
Fijadores por deshidratación tisular (disuelven las grasas): alcohol etílico, metanol, acetona Fijadores por cambio en el estado coloidal de las proteínas (disminución de PH por debajo del PI): ácido acético, ácido tricloroacético y ácido crómico Fijadores que actúan formando sales en los tejidos Fijadores que actúan por reticularización de las proteínas Mezclas fijadoras

83 INCLUSIÓN Sustancias que producen un endurecimiento de la muestra para su corte adecuado PARAFINA Deshidratación previa mediante fijación en alcohol en gradación ascendente y su Aclarado posterior

84 CORTE

85 CORTE

86 TINCIÓN Según grupos cromóforos:
Colorantes básicos: colorean estructuras ácidas Colorantes ácidos: colorean estructuras básicas Colorantes neutros: colorean estructuras diversas Colorantes indiferentes: colorean por impregnación física Colorantes metacromáticos: tiñen de color diferente al del colorante Según criterios de especificidad General Específica: colorean estructuras concretas

87 TINCIÓN

88

89 TINCIÓN GENERAL Y TINCIÓN ESPECÍFICA
Tinción Hematoxilina-Eosina

90 TINCIÓN GENERAL Y TINCIÓN ESPECÍFICA
Tinción de Plata. Tejido nervioso

91 TINCIÓN GENERAL Y TINCIÓN ESPECÍFICA
Tinción de Mallory. Colágeno

92 ALMACENAMIENTO

93

94 Preparación y Tinción de las muestras
Aunque los microorganismos vivos se pueden examinar directamente con un microorganismos óptico, a menudo hay que fijarnos y teñirlos para aumentar la resolución, acentuar las características morfológicas y conservarlos para su estudio en el futuro.

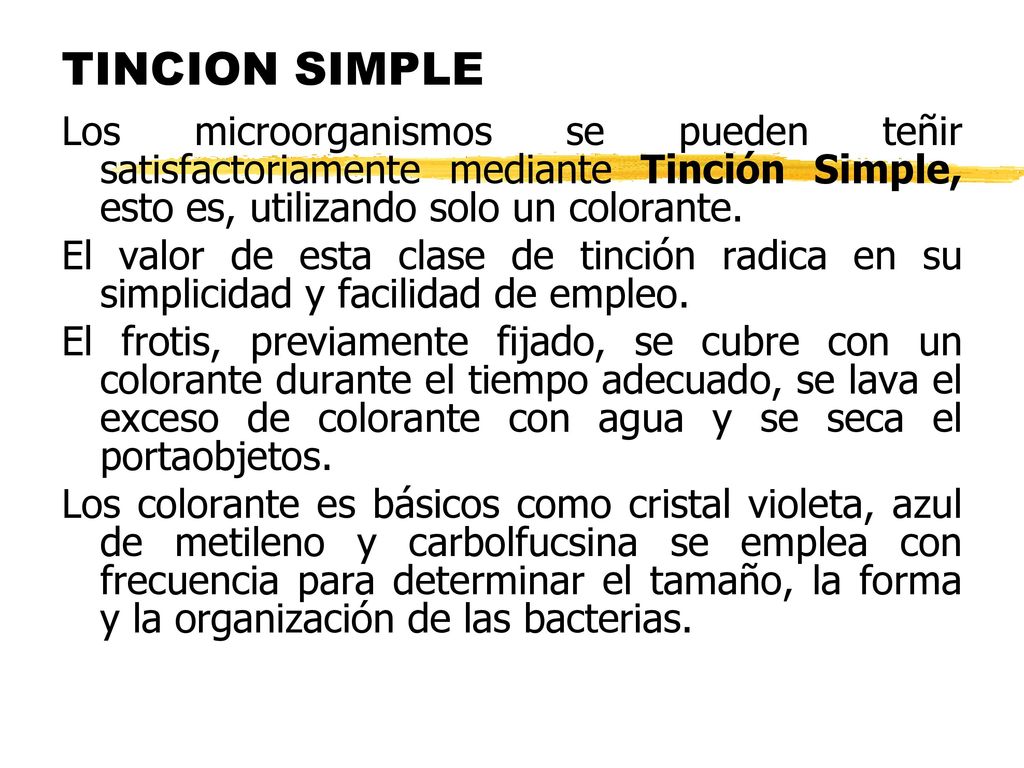

95 TINCION SIMPLE Los microorganismos se pueden teñir satisfactoriamente mediante Tinción Simple, esto es, utilizando solo un colorante. El valor de esta clase de tinción radica en su simplicidad y facilidad de empleo. El frotis, previamente fijado, se cubre con un colorante durante el tiempo adecuado, se lava el exceso de colorante con agua y se seca el portaobjetos. Los colorante es básicos como cristal violeta, azul de metileno y carbolfucsina se emplea con frecuencia para determinar el tamaño, la forma y la organización de las bacterias.

96

97 TINCION DIFERENCIAL En el primer paso de esta tinción, se tiñe con el colorante básico cristal violeta (violeta de genciana), el colorante primario. A continuación, se trata con una solución yodada que actúa como mordiente. Esto es, el yodo aumenta la interacción entre la célula y el colorante, de forma que aquella se tiñe más intensamente. Luego se decolora el frotis lavándolo con etanol o acetona. Este paso produce el aspecto diferencial de la tinción de Gram; las bacterias Gram positivas retienen el cristal violeta, mientras que las Gram negativas lo pierden y aparecen incoloras. Finalmente, el frotis se tiñe de nuevo con un colorante básico de diferente color al cristal violeta. La safranina es el colorante de contraste más común y tiñen las bacterias Gram negativas de rosa o rojo, dejando a las Gram positivas de color violeta.

98

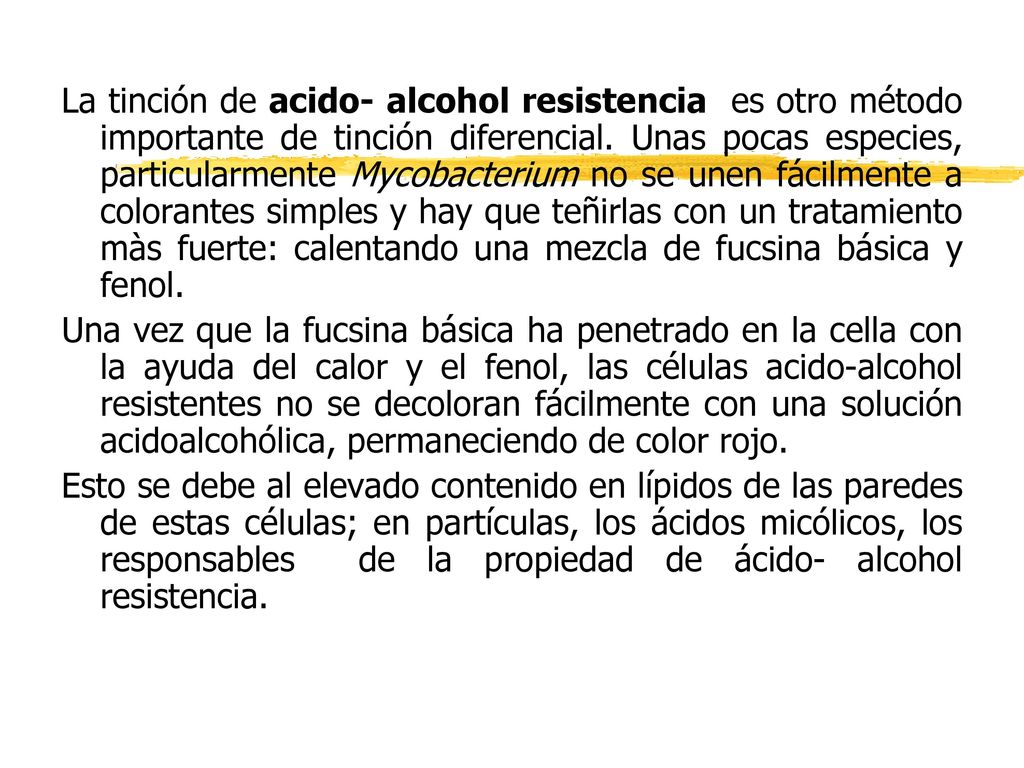

99 La tinción de acido- alcohol resistencia es otro método importante de tinción diferencial. Unas pocas especies, particularmente Mycobacterium no se unen fácilmente a colorantes simples y hay que teñirlas con un tratamiento màs fuerte: calentando una mezcla de fucsina básica y fenol. Una vez que la fucsina básica ha penetrado en la cella con la ayuda del calor y el fenol, las células acido-alcohol resistentes no se decoloran fácilmente con una solución acidoalcohólica, permaneciendo de color rojo. Esto se debe al elevado contenido en lípidos de las paredes de estas células; en partículas, los ácidos micólicos, los responsables de la propiedad de ácido- alcohol resistencia.

100 Las bacterias no ácido-alcohol resistentes se decoloran con la solución acidoalcoholico, por lo que se tiñen de azul con azul de metileno (tinción de contraste). Este método se emplea para identificar Mycobacterium tuberculosis y M.Leprae., agente patogenos responsables de la tuberculosis y la lepra.

101

102 TINCION DE ESTRUCTURAS ESPECIFICAS
Uno de los mas sencillos es la tinción negativa, técnica que revela la presencia de cápsulas difusa alrededor de muchas bacterias. Se mezcla las bacterias con tinta china o colorante de nigrosina y se extienden en una capa fina sobre el portaobjetos. Después de secarlo al aire, las bacterias aparecen como cuerpos más claros en medio de un fondo azul oscuro, porque la tinta y las partículas de colorantes no pueden penetrar ni la célula bacteriana ni su cápsula.

103 La extensión de la región de luz está determinada por el tamaño de la cápsula y por la propia célula. Apenas se produce modificación de la forma bacteriana y la célula se puede teñir posteriormente para conseguir una mejor visibilidad.

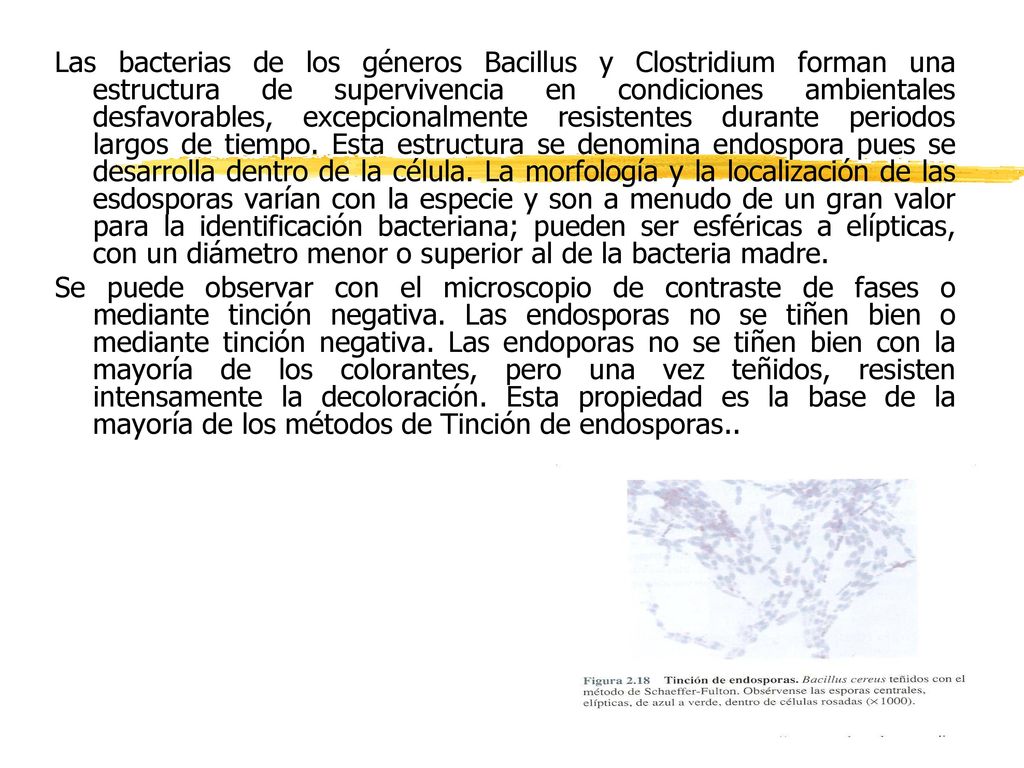

104 Las bacterias de los géneros Bacillus y Clostridium forman una estructura de supervivencia en condiciones ambientales desfavorables, excepcionalmente resistentes durante periodos largos de tiempo. Esta estructura se denomina endospora pues se desarrolla dentro de la célula. La morfología y la localización de las esdosporas varían con la especie y son a menudo de un gran valor para la identificación bacteriana; pueden ser esféricas a elípticas, con un diámetro menor o superior al de la bacteria madre. Se puede observar con el microscopio de contraste de fases o mediante tinción negativa. Las endosporas no se tiñen bien o mediante tinción negativa. Las endoporas no se tiñen bien con la mayoría de los colorantes, pero una vez teñidos, resisten intensamente la decoloración. Esta propiedad es la base de la mayoría de los métodos de Tinción de endosporas..

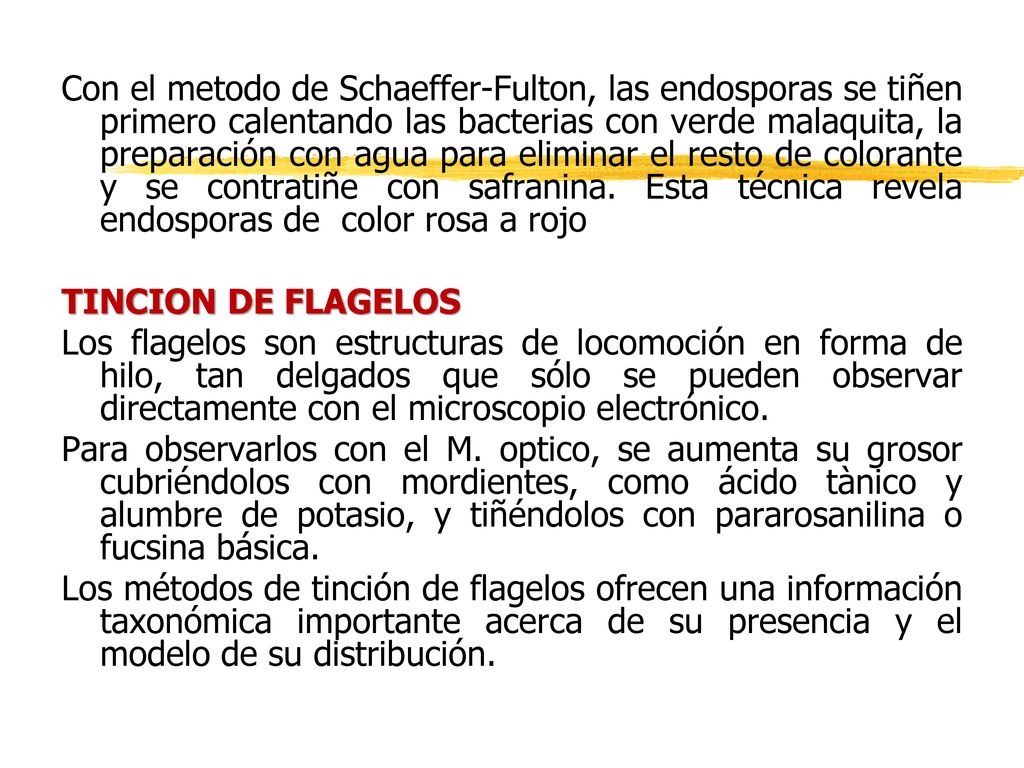

105 Con el metodo de Schaeffer-Fulton, las endosporas se tiñen primero calentando las bacterias con verde malaquita, la preparación con agua para eliminar el resto de colorante y se contratiñe con safranina. Esta técnica revela endosporas de color rosa a rojo TINCION DE FLAGELOS Los flagelos son estructuras de locomoción en forma de hilo, tan delgados que sólo se pueden observar directamente con el microscopio electrónico. Para observarlos con el M. optico, se aumenta su grosor cubriéndolos con mordientes, como ácido tànico y alumbre de potasio, y tiñéndolos con pararosanilina o fucsina básica. Los métodos de tinción de flagelos ofrecen una información taxonómica importante acerca de su presencia y el modelo de su distribución.

106
