1 Laser Ablation : Applications in y micro treatment and elaboration of materials

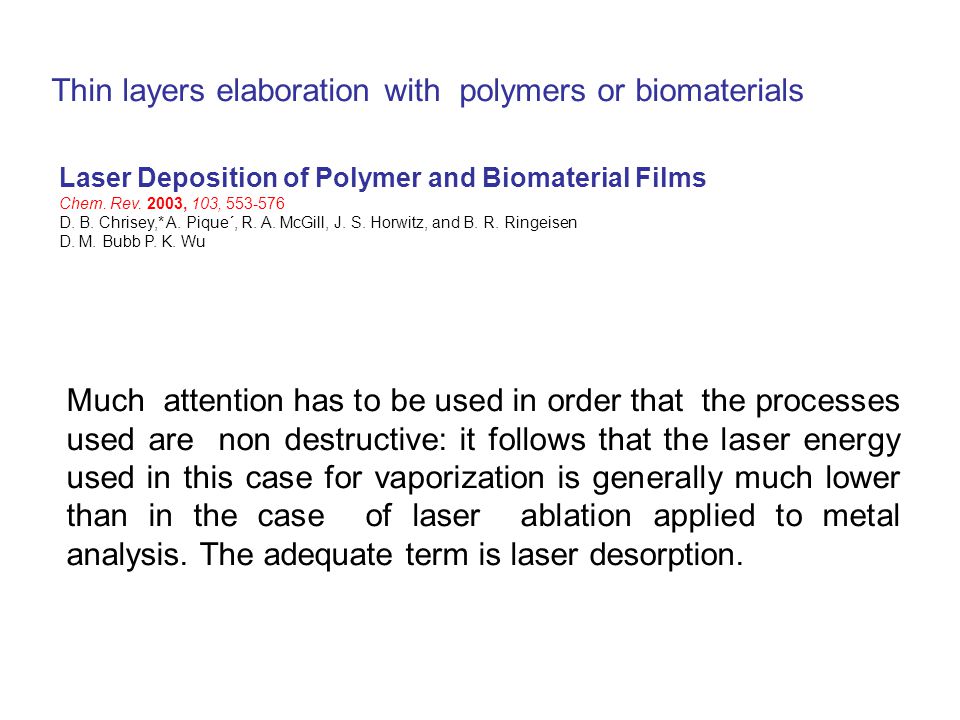

2 Laser Deposition of Polymer and Biomaterial Films Chem. Rev. 2003, 103, 553-576 D. B. Chrisey,* A. Pique´, R. A. McGill, J. S. Horwitz, and B. R. Ringeisen D. M. Bubb P. K. Wu Thin layers elaboration with polymers or biomaterials Much attention has to be used in order that the processes used are non destructive: it follows that the laser energy used in this case for vaporization is generally much lower than in the case of laser ablation applied to metal analysis. The adequate term is laser desorption.

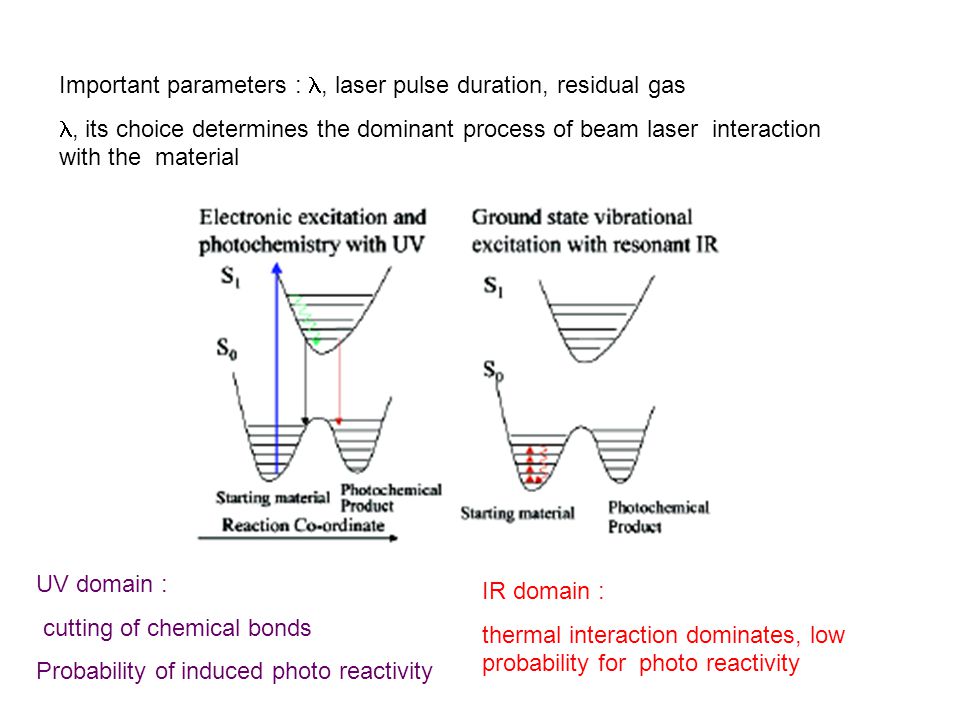

3 Important parameters :, laser pulse duration, residual gas, its choice determines the dominant process of beam laser interaction with the material UV domain : cutting of chemical bonds Probability of induced photo reactivity IR domain : thermal interaction dominates, low probability for photo reactivity

4 Wavelength choice: Resonant with absorption of target material : easier vaporization Non resonant : needs more laser energy  may induce target material decomposition

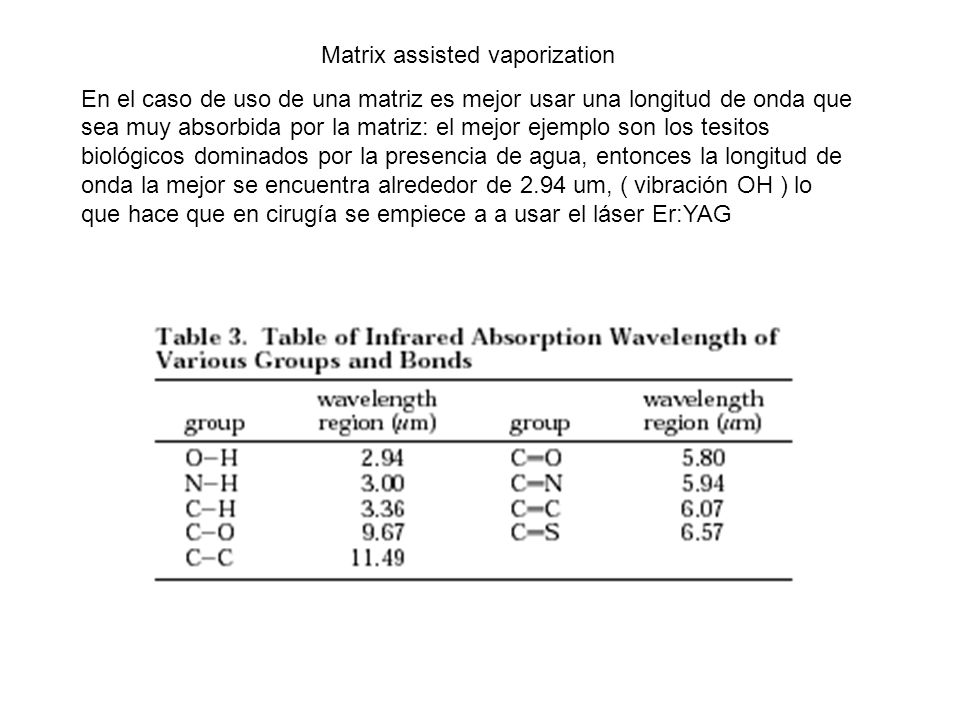

5 Matrix assisted vaporization En el caso de uso de una matriz es mejor usar una longitud de onda que sea muy absorbida por la matriz: el mejor ejemplo son los tesitos biológicos dominados por la presencia de agua, entonces la longitud de onda la mejor se encuentra alrededor de 2.94 um, ( vibración OH ) lo que hace que en cirugía se empiece a a usar el láser Er:YAG

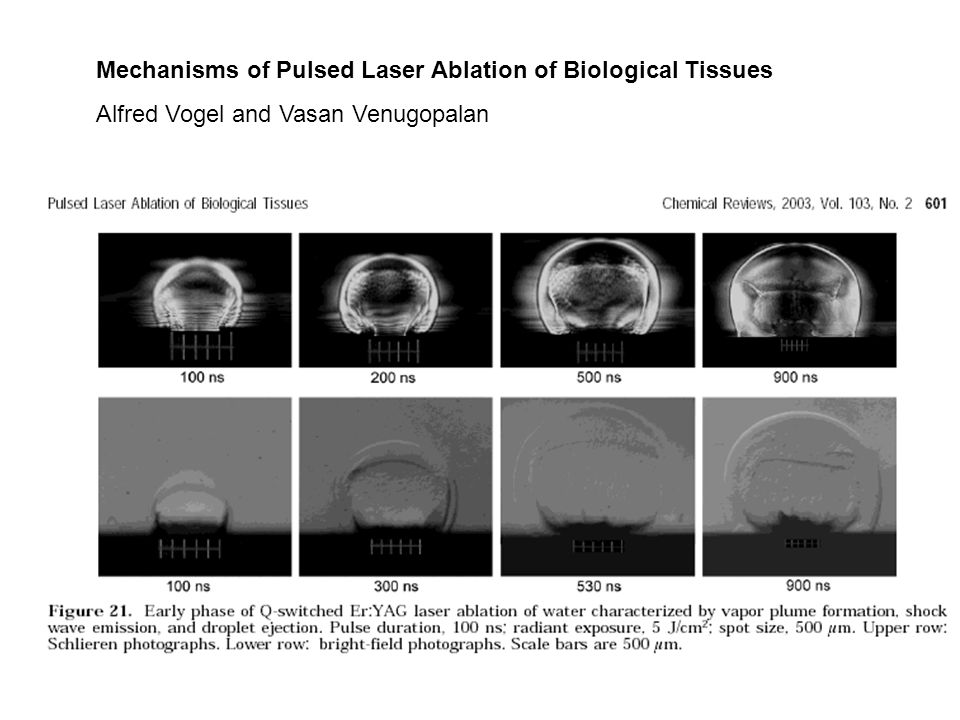

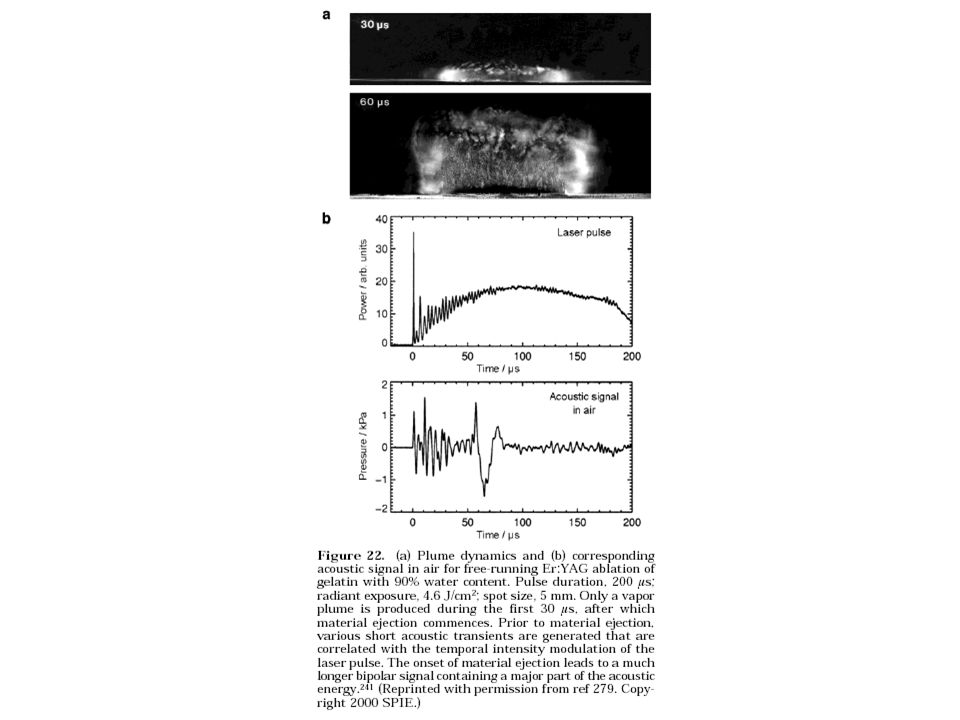

6 Mechanisms of Pulsed Laser Ablation of Biological Tissues Alfred Vogel and Vasan Venugopalan

7

8

9

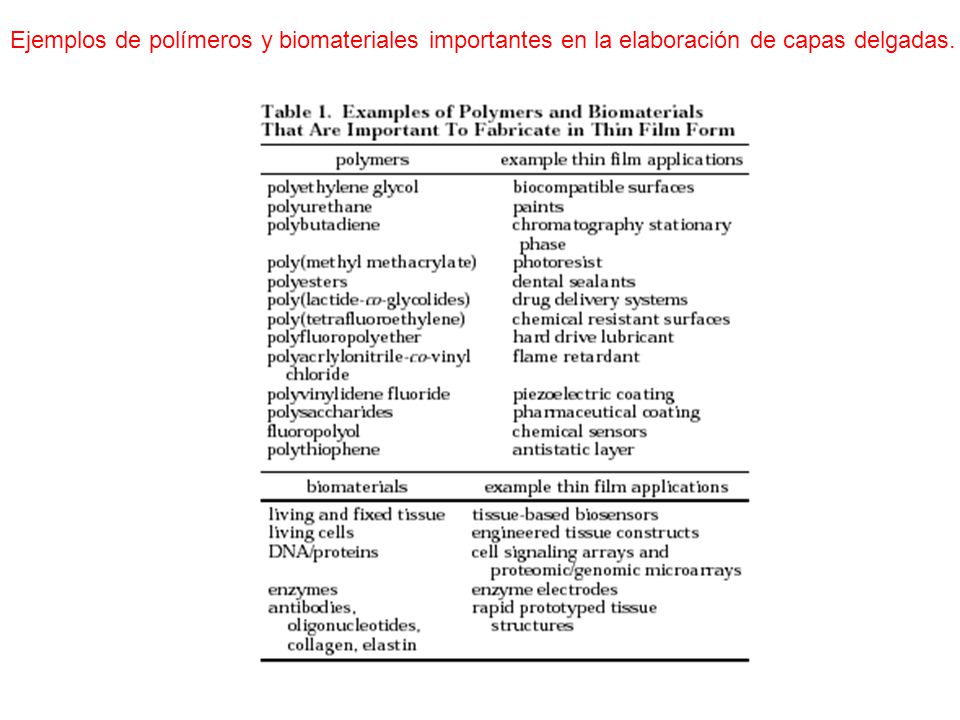

10 Ejemplos de polímeros y biomateriales importantes en la elaboración de capas delgadas.

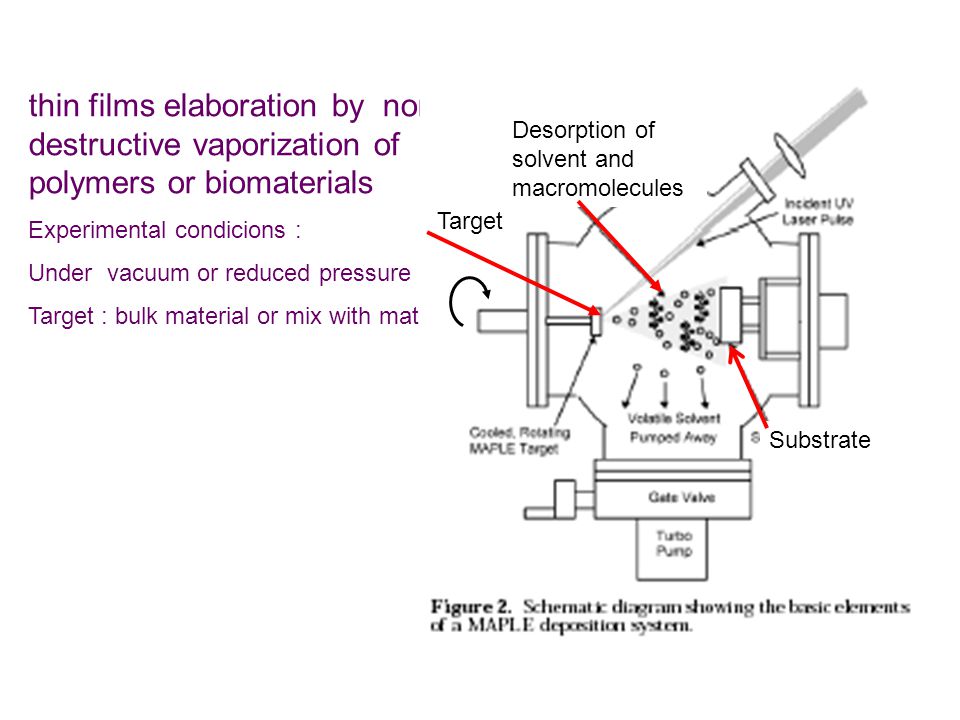

11 thin films elaboration by non destructive vaporization of polymers or biomaterials Experimental condicions : Under vacuum or reduced pressure Target : bulk material or mix with matrix Target Substrate Desorption of solvent and macromolecules

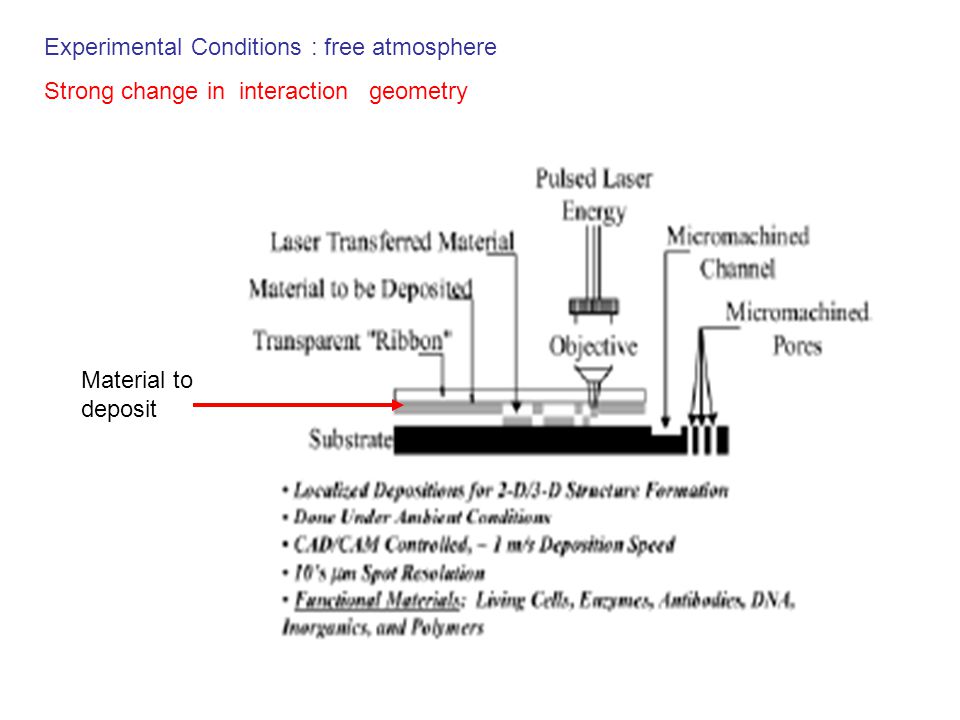

12 Experimental Conditions : free atmosphere Strong change in interaction geometry Material to deposit

13 Comparison between the IR spectra of starting material and that of the pulsed laser deposited film indicates that the starting material has been been non destructively ejected

14 Exemple of cell deposition

15 Ultraviolet femtosecond and nanosecond laser ablation of silicon: ablation efficiency and laser-induced plasma expansion Xianzhong Zeng,, Xianglei Maoa, Ralph Greif, Richard E. Russo Otro parámetro importante es la duración del pulso Pulsos fs : tiempo de interacción muy corto La eyección del material ocurre en tiempo mucho mas corto que el tiempo de conducción térmica La ablación es mas eficaz Mas energía trasferida en energía cinética de las partículas eyectadas que en energía térmica del material

16 Effect of pulsed laser duration Comparison of plasmas inducided by ns y fs pulses

17 Pulsed laser ablation and deposition of thin films C h e m. S o c. R e v., 2 0 0 4, 3 3, 2 3 – 3 1 Michael N. R. Ashfold, Frederik Claeyssens, Gareth M. Fuge and Simon J. Henley Evolucion del estado del blando con los tiros laser Blando de MgB 2 E laser 12 J/cm2 10 tiros Un tiro Pre ablacion

18 Laser ablation for materials micro machining

19 laser ablation application for metals micro machining Case of copper: parameters investigated : λ and E 355 nm (8.7,7.5,2.3 GW/cm2) 532 nm (12.3,9.3,5.4 GW/cm2) 1064 nm (43,18,5.2 GW/cm2)

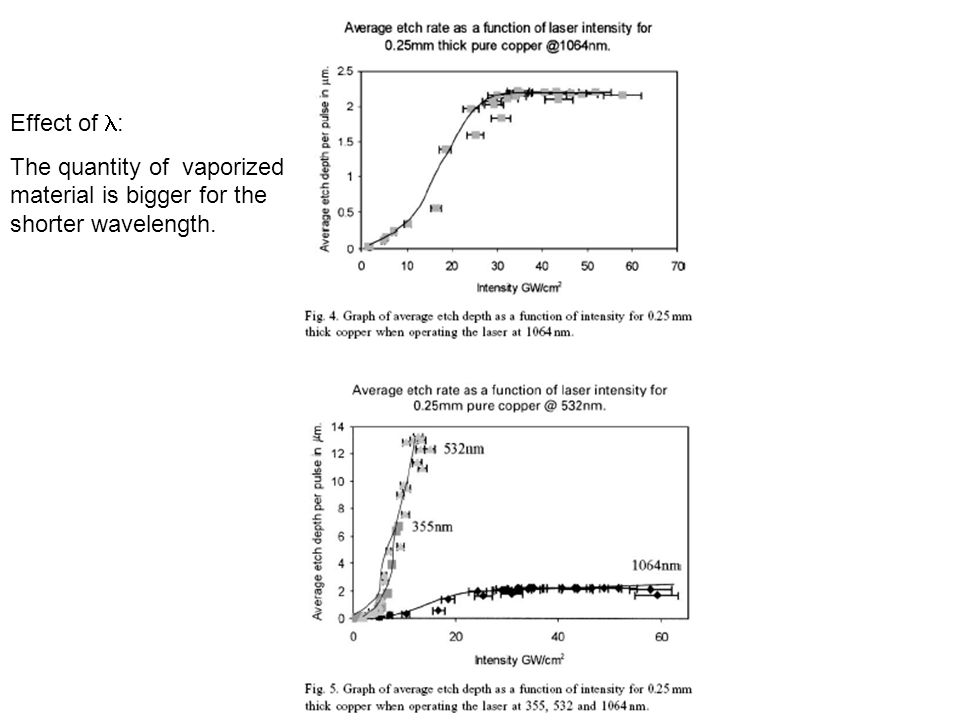

20 Effect of : The quantity of vaporized material is bigger for the shorter wavelength.

21

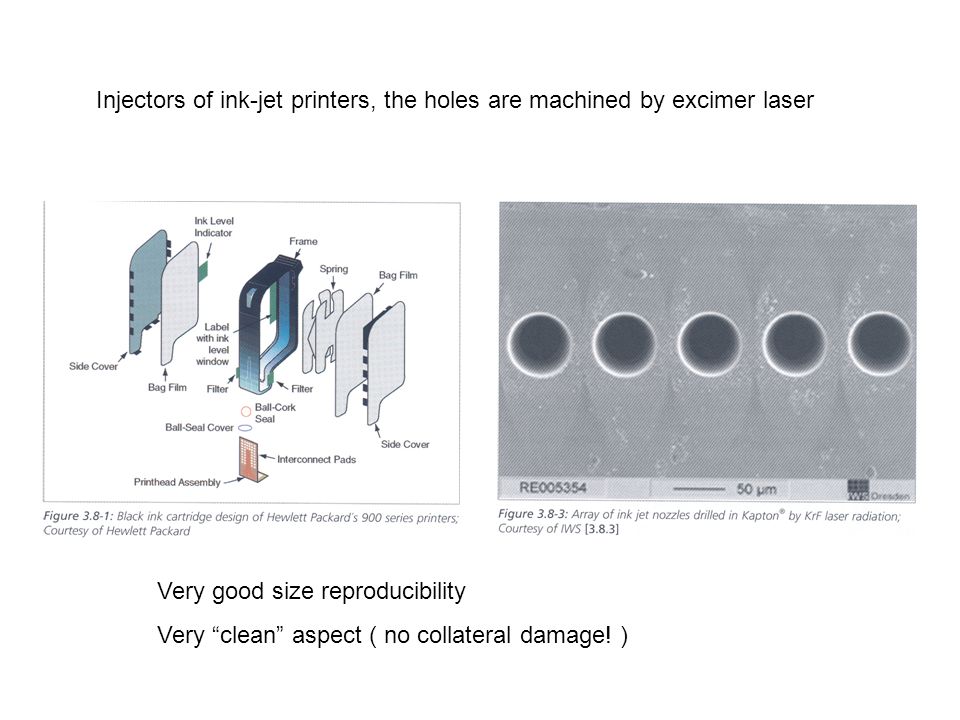

22 Injectors of ink-jet printers, the holes are machined by excimer laser Very good size reproducibility Very “clean” aspect ( no collateral damage! )

23 “L'application d'une science à une autre est à la fois un moyen heuristique et un instrument de réorganisation de la connaissance” d'Alembert, Traité de Dynamique (1743) “La aplicación de una ciencia a otra es al mismo tiempo un medio heurístico y un instrumento de reorganización del conocimiento.” CooperaccionMultidisciplinaridad
