2 Roberto C. Hincapié Introducción a las Redes de datos Generalidades - introducción Modelo OSI Redes LAN Redes WAN Internet Cableado estructurado

3 Roberto C. Hincapié Origen del Internet Las redes de conmutación de circuitos Las redes telefónicas conmutan circuitos físicos entre los extremos de los usuarios.

4 Roberto C. Hincapié Establecimiento de conexiones Para conectar el usuario A con el B se debe cerrar algunos circuitos entre ellos. B A

5 Roberto C. Hincapié Puede haber otras conexiones Al mismo tiempo puede establecerse otras llamadas en el sistema hasta que todas las líneas estén ocupadas. B A C D

6 Roberto C. Hincapié Nacimiento del Internet En plena guerra fría (1960) se decidió crear una red que pudiera sobrevivir a un ataque nuclear. La red telefónica no era la solución... B A C D

7 Roberto C. Hincapié Solución, la conmutación de paquetes En esta forma, la comunicación se envía en forma de pequeños paquetes por rutas cualquiera entre dos puntos diferentes. A B

8 Roberto C. Hincapié ATM vs FRAME RELAY En ATM los paquetes son todos del mismo tamaño, permite una mas rápida conmutación. Altas velocidades (155 Mbps). Se suponía reemplazo de la red telefónica. En FRAME RELAY los paquetes son de tamaños diferentes, conmutación mas lenta. Muy bajo costo. Multiplexación estadística.

9 Roberto C. Hincapié Mejoras Si uno de los caminos se daña, todavía la información puede llegar por otro de ellos. En la conmutación de circuitos si el camino se daña, la llamada se pierde. En este caso no. Simplemente se envían los paquetes por otro enlace.

10 Roberto C. Hincapié ARPA NET La ARPA NET fue creada bajo esta concepción (Advanced Research Pojects Agency) Consistió en nodos conectados por líneas telefónicas arrendadas ARPANET en Dic ARPANET en Jul ARPANET en Mar. 1971

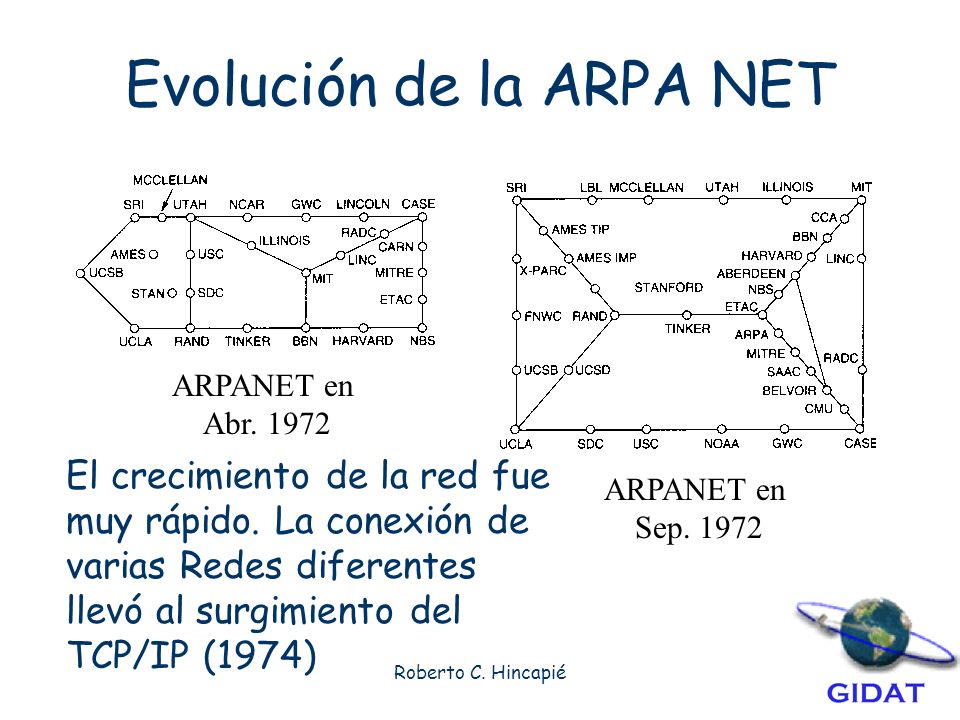

11 Roberto C. Hincapié Evolución de la ARPA NET ARPANET en Abr ARPANET en Sep El crecimiento de la red fue muy rápido. La conexión de varias Redes diferentes llevó al surgimiento del TCP/IP (1974)

12 Roberto C. Hincapié El crecimiento continuó Con la aparición del TCP/IP el proceso continuó a mayor velocidad. Para 1983 había mas de 200 nodos conectados. En la década de 1980 aparece una utilidad de los nombres de dominio. Se conectan muchas LAN hasta que finalmente desaparece ARPA NET, dando lugar a redes mas rápidas

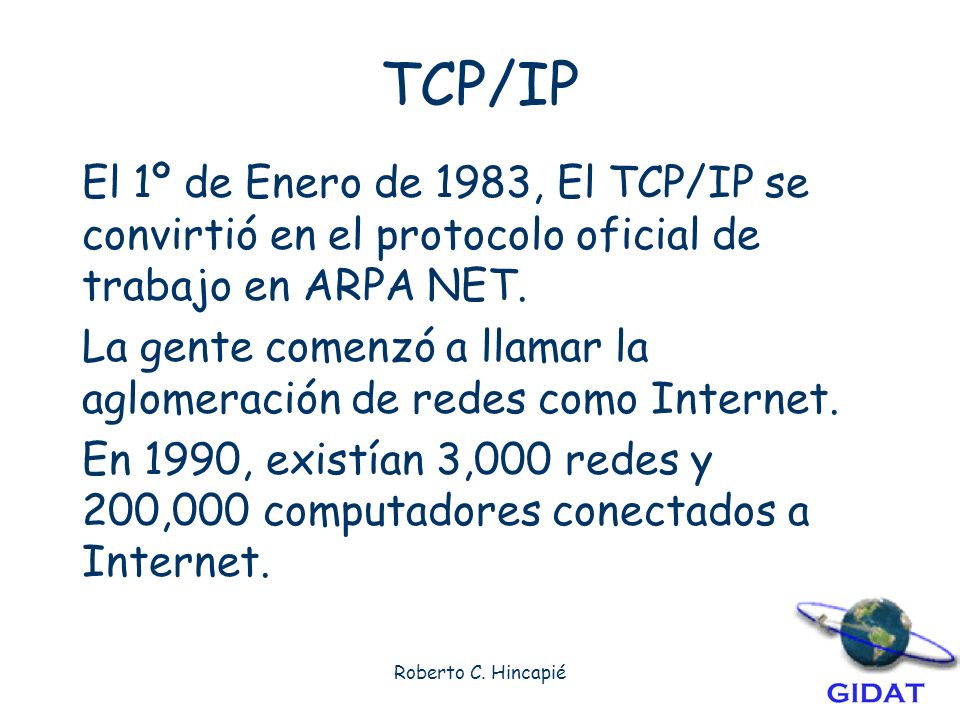

13 Roberto C. Hincapié TCP/IP El 1º de Enero de 1983, El TCP/IP se convirtió en el protocolo oficial de trabajo en ARPA NET. La gente comenzó a llamar la aglomeración de redes como Internet. En 1990, existían 3,000 redes y 200,000 computadores conectados a Internet.

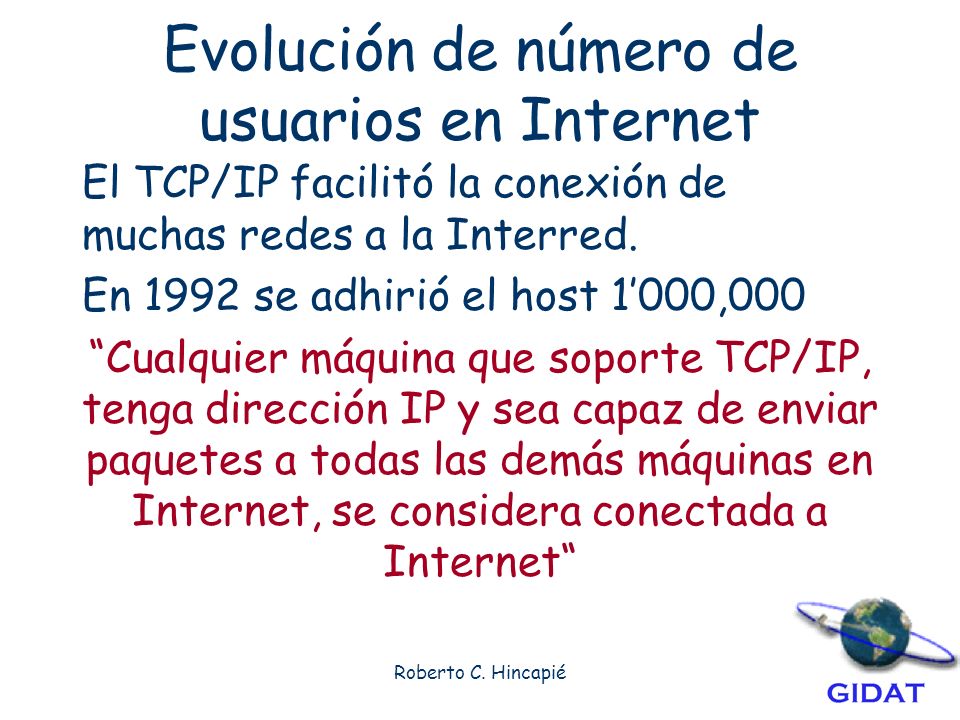

14 Roberto C. Hincapié Evolución de número de usuarios en Internet El TCP/IP facilitó la conexión de muchas redes a la Interred. En 1992 se adhirió el host 1000,000 Cualquier máquina que soporte TCP/IP, tenga dirección IP y sea capaz de enviar paquetes a todas las demás máquinas en Internet, se considera conectada a Internet

15 Roberto C. Hincapié Evolución de número de usuarios en Internet Número de usuarios en millones. Fuente :

16 Roberto C. Hincapié El internet en países de habla hispana PaísDominioCantidad de páginas Porcentaje del total España.es891, % México.mx381, % Argentina.ar152, % Chile.cl119,5 6.54% Colombia.co56, % Perú.pe53, %

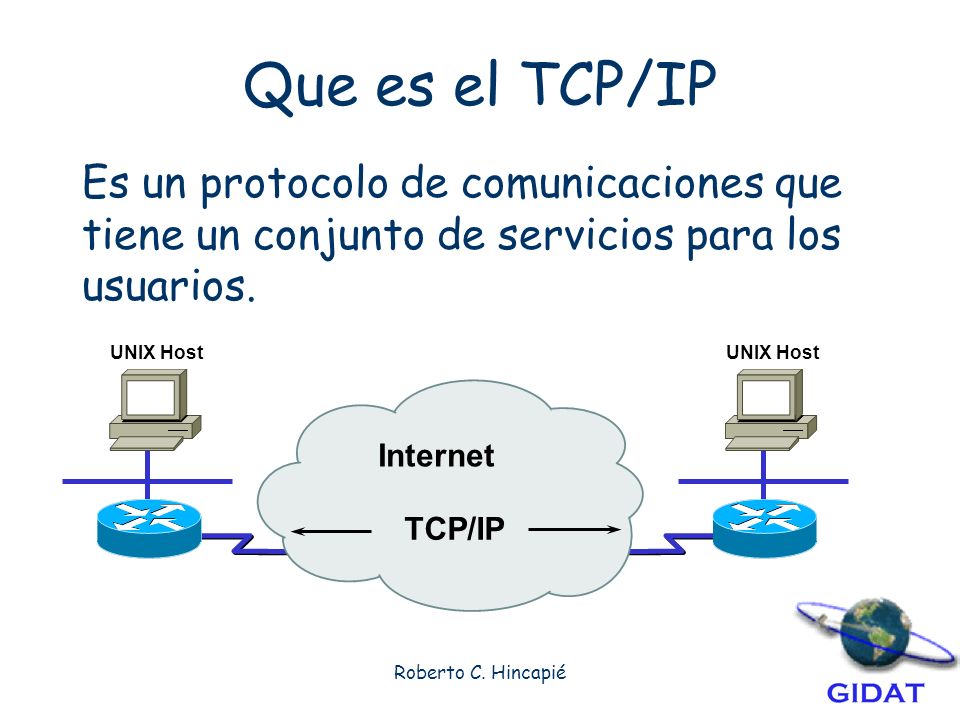

17 Roberto C. Hincapié Que es el TCP/IP Es un protocolo de comunicaciones que tiene un conjunto de servicios para los usuarios. UNIX Host Internet TCP/IP UNIX Host

18 Roberto C. Hincapié Modelo OSI del TCP/IP Aplicación Presentación Sesión Transporte Red Enlace de datos Física Aplicación Transporte Internet Interfase de red Hardware OSI Reference Model Ethernet Token Ring FDDI, etc TCP/IP Conceptual Layers

19 Roberto C. Hincapié Capa de aplicaciones Aplicaciones de computadores Procesadores de texto Presentaciones gráficas Hojas de cálculo Otras Aplicaciones de red Correo electrónico Transf. De archivos Acceso remoto Otros Aplicaciones entre redes Intercambio electrónico de datos World Wide Web Servicios de transferencias de dinero Otros En esto no hay diferencia con el modelo ISO visto anteriormente. Pero se agregan internamente las demás capas.

20 Roberto C. Hincapié Capa de transporte Etiqueta cada aplicación con un determinado puerto y segmenta la información en unidades mas pequeñas. Número de puertos disponibles: Transporte Correo electrónico AplicaciónAplicación Transf. de archivos Navegación en Internet Puerto 25 Data Puerto 21 Data Puerto 80 Data

21 Roberto C. Hincapié Comunicación orientada a conexión y no conexión TCP Transmission Control Protocol Establece conexiones entre los extremos. Conexión remota Paginas Web File Transfer Protocol. UCP User Datagram Protocol No establece conexiones en la comunicación. DNS TFTP (FTP trivial)

22 Roberto C. Hincapié Establecimiento de conexiones SYN received Host AHost B Send SYN (seq=100 ctl=SYN) 1 Send SYN (seq=300 ack=101 ctl=syn,ack) 2 Established (seq=101 ack=301 ctl=ack) 3 Established (seq=101 ack=301 ctl=ack Data) 4 SYN received

23 Roberto C. Hincapié Ventana para garantizar transmisión Sender Receiver Window size = 3 Send 1 Window size = 3 Send 2 Window size = 3 Send 5 Window size = 3 Send 4 Window size = 3 Send 3 ACK 1 Window size = 2 ACK 2 Window size = 2 ACK 3 Window size = 2 ACK 4 Window size = 2 ACK 5 Window size = 2

24 Roberto C. Hincapié Direccionamiento Es necesario utilizar las direcciones de los host y las direcciones de red para poder identificar a cada host dentro de Internet. b c Red a Host 1 Host 2 Host 1, red A A.1 Medellín, Colombia Diag. 27 No

25 Roberto C. Hincapié Direcciones IP vs MAC Direcciones MAC son un número asignado internacionalmente a cada tarjeta de acceso a una red. Es la huella dactilar de las tarjetas. Imborrable. MAC add : Total : ,976700,000 direcciones diferentes. No hay dos direcciones iguales FabricanteConsecutivo

26 Roberto C. Hincapié Direcciones IP vs MAC Las direcciones IP son lógicas e identifican a un computador dentro de una red IP. Son asignadas por un administrador. Pueden cambiar cuando se desee. IP add : Total : 4,294967,296 direcciones diferentes. No hay dos direcciones iguales

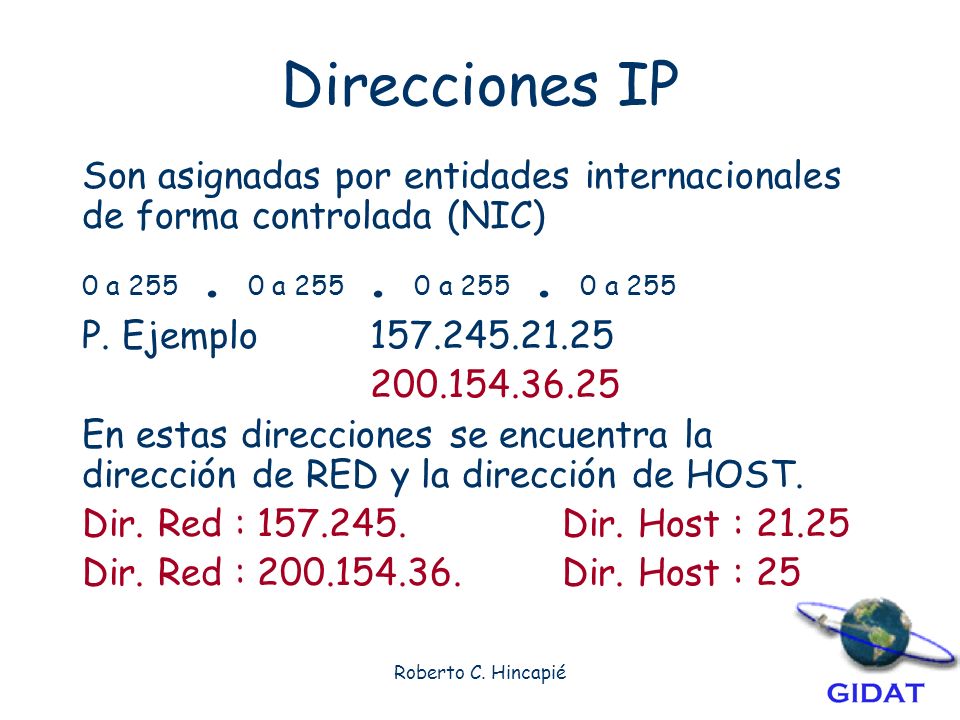

27 Roberto C. Hincapié Direcciones IP Son asignadas por entidades internacionales de forma controlada (NIC) 0 a a a a 255 P. Ejemplo En estas direcciones se encuentra la dirección de RED y la dirección de HOST. Dir. Red : Dir. Host : Dir. Red : Dir. Host : 25

28 Roberto C. Hincapié Conversión de IP a MAC Protocolo ARP Address Resolution Protocol IP: MAC: IP: = ??? Necesito la dirección MAC de El mensaje es para mi. Esta es mi dirección MAC.

29 Roberto C. Hincapié Conversion de MAC a IP Protocolo RARP Reverse Address Resolution Protocol MAC: IP: MAC: IP = ??? Cuál es mi dirección IP? Te escuché, tu dirección IP es :

30 Roberto C. Hincapié Direcciones internas Las direcciones de Internet son pocas y costosas. No cada computador que pueda acceder a Internet tiene una dirección válida de Internet. Las direcciones locales comienzan por: 10.X.X.X Clase A 127.X.X.X LoopBack 172.X.X.X Clase B 192.X.X.X Clase C Son privadas y no aparecen en Internet.

31 Roberto C. Hincapié Capa de Internet Enrutamiento Busca encontrar el mejor camino para llevar la información desde un origen hacia un destino. ¿Cuál camino es el mejor?

32 Roberto C. Hincapié Este es uno de los puntos mas importantes Rutas estáticas: Existe un administrador de la red que determina las rutas que se deben seguir dentro de la red. Rutas dinámicas: Utiliza rutas que se modifican automáticamente de acuerdo a el estado de la red o la congestión existente.

33 Roberto C. Hincapié Adaptación de la ruta La ruta cambia automáticamente al cambiar las condiciones de la red. X A B C D

34 Roberto C. Hincapié Los enrutadores se comunican entre si. Cada enrutador envía a sus vecinos la información que él conoce para que todos lo sepan. Tabla de rutas Tabla de rutas Tabla de rutas Tabla de rutas Vector distancia Estado de enlace Híbrido

35 Roberto C. Hincapié Servicios de Internet DNS Servicio de nombres de dominio Es la forma mas simple de recordar las direcciones de los host en Internet. Es mas fácil que recordar las direcciones de las máquinas.

36 Roberto C. Hincapié Primer nivel com org edu gov mil net Genéricos: Son privadas, pertenecen a compañías privadas. gov y mil son del gobierno de EE.UU. ar mx co pe uk cl De país: Cada país elige la manera como se debe manejar En cada uno de los primeros niveles se elige la forma de comercializar cada uno de sus segundos niveles.

37 Roberto C. Hincapié Segundo nivel com org edu gov mil net ar mx cl pe uk co El segundo nivel puede ser genérico (en el caso de Colombia) o puede ser comercial (vendido a terceros). cocacola yahoo pepsi com org edu gov mil net

38 Roberto C. Hincapié Tercer nivel com org edu gov mil net ar mx cl pe uk co cocacola yahoo pepsi com org edu gov mil net eafit udea upb orbitel 007mundo

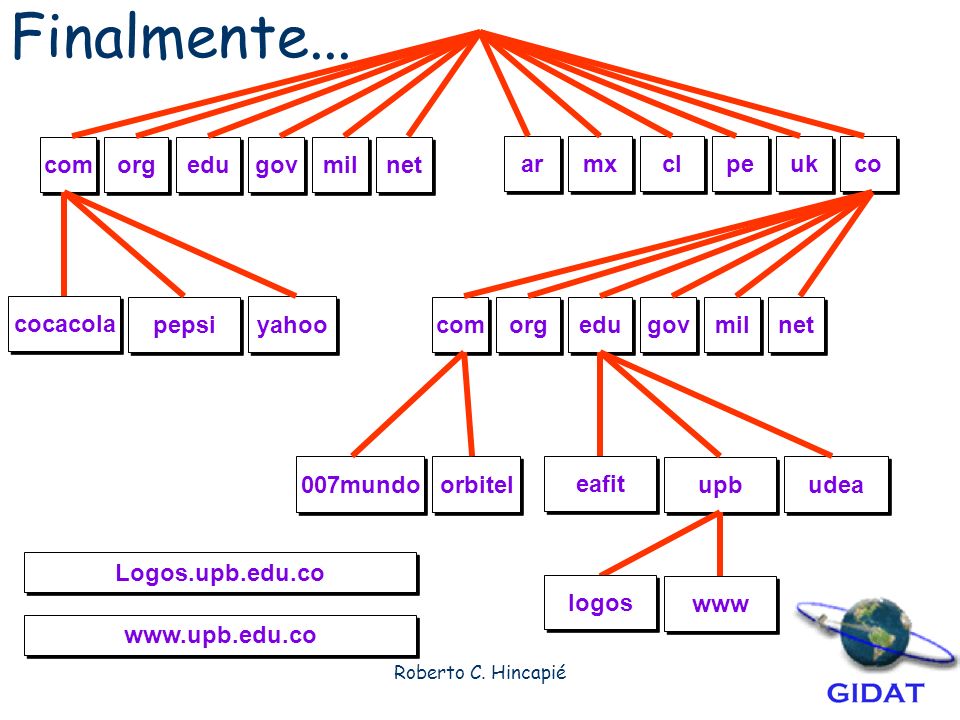

39 Roberto C. Hincapié Finalmente... com org edu gov mil net ar mx cl pe uk co cocacola yahoo pepsi com org edu gov mil net eafit udea upb orbitel 007mundo logos Logos.upb.edu.co www

40 Roberto C. Hincapié Como funciona el proceso? Quién es es

41 Roberto C. Hincapié Correo electrónico Es el envío de información de un usuario a otro por medio de una dirección llamada dirección electrónica. Funciona de manera similar al correo escrito. logos.upb.edu.co yahoo.com

42 Roberto C. Hincapié Roberto envía un correo Es el envío de información de un usuario a otro por medio de una dirección llamada dirección electrónica. Funciona de manera similar al correo escrito. roberto yahoo.com logos.upb.edu.co El host actúa como oficina de correos El correo se guarda en el host de destino hasta que el usuario Lo lea

43 Roberto C. Hincapié Paginas WEB Envío de información grafica, escrita, sonidos, multimedia, etc. A través de Internet por un formato simple. REQ:

44 Roberto C. Hincapié El servidor responde... ANS: index.html

45 Roberto C. Hincapié Se solicita mas información REQ: imagen1.gif

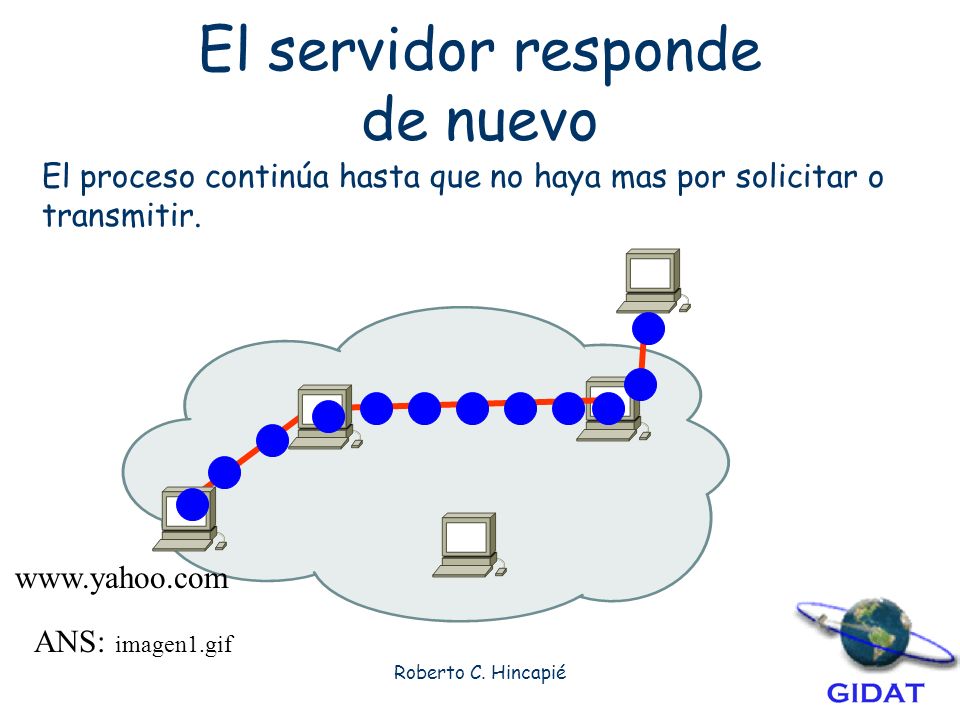

46 Roberto C. Hincapié El servidor responde de nuevo ANS: imagen1.gif El proceso continúa hasta que no haya mas por solicitar o transmitir.

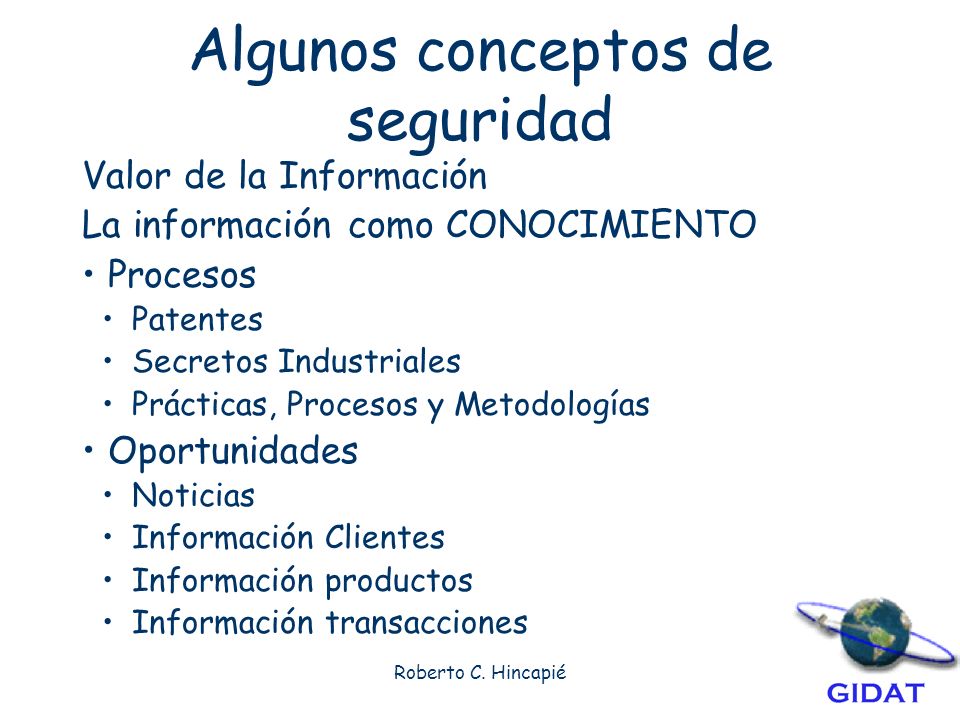

47 Roberto C. Hincapié Algunos conceptos de seguridad Valor de la Información La información como CONOCIMIENTO Procesos Patentes Secretos Industriales Prácticas, Procesos y Metodologías Oportunidades Noticias Información Clientes Información productos Información transacciones

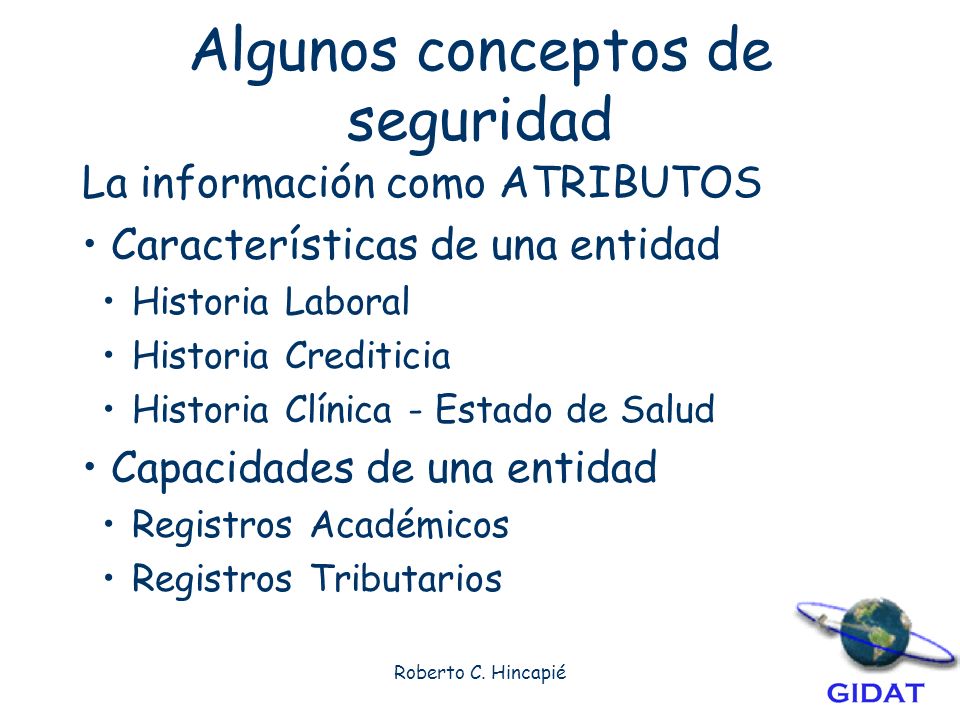

48 Roberto C. Hincapié Algunos conceptos de seguridad La información como ATRIBUTOS Características de una entidad Historia Laboral Historia Crediticia Historia Clínica - Estado de Salud Capacidades de una entidad Registros Académicos Registros Tributarios

49 Roberto C. Hincapié Algunos conceptos de seguridad La información como AGENTE DE LO VIRTUAL Dinero Cuentas de Ahorro y Corrientes Tarjetas de Crédito Préstamos y Créditos Inversiones E-Inversión Administración de Valores

50 Roberto C. Hincapié Principios de la seguridad Confidencialidad IntegridadDisponibilidad La información solamente debe ser vista o modificada por la persona correcta. La información recibida debe ser la misma que fue enviada La información debe estar disponible cuando se le necesite Incidente de seguridad en la red: Cualquier actividad relacionada con la red, que tenga implicaciones negativas para la seguridad

51 Roberto C. Hincapié Fuentes de los incidentes

52 Roberto C. Hincapié Introducción a las Redes de datos Generalidades - introducción Modelo OSI Redes LAN Redes WAN Internet Cableado estructurado

53 Roberto C. Hincapié Que es cableado estructurado Es un conjunto de normas desarrolladas para lograr correctas instalaciones eléctricas, de redes de datos, teléfono y demás en un determinado recinto.

54 Roberto C. Hincapié Cableado residencial Es el conjunto de normas para la conexión de equipos de comunicación en las residencias. Una casa moderna equipada para los servicios de comunicación, entretenimiento y control disponibles actualmente debe contar con una infraestructura básica.

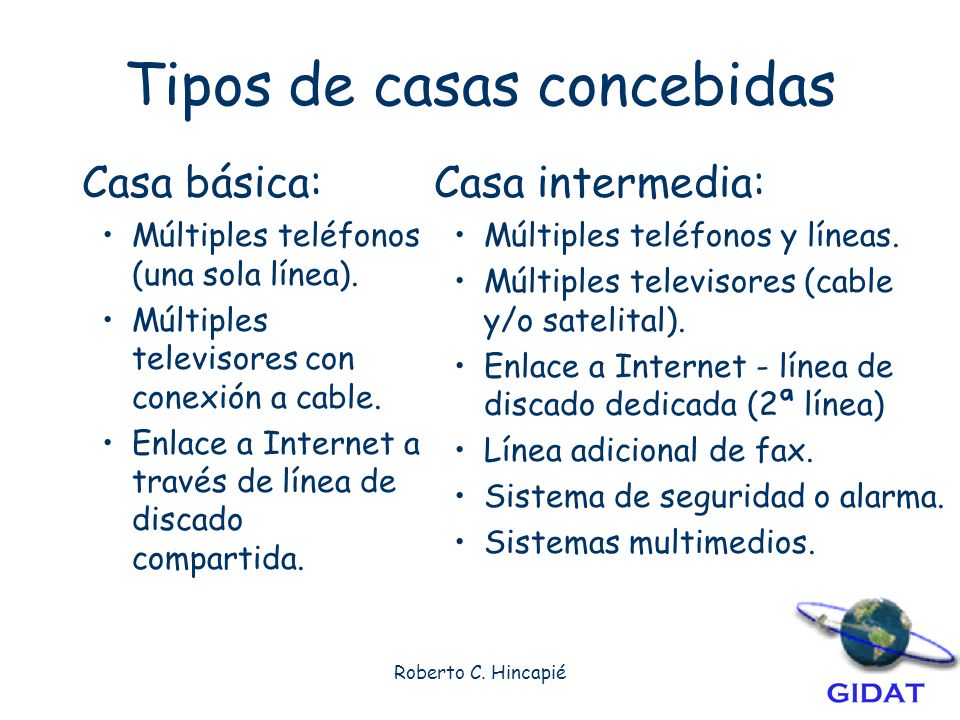

55 Roberto C. Hincapié Tipos de casas concebidas Casa básica: Múltiples teléfonos (una sola línea). Múltiples televisores con conexión a cable. Enlace a Internet a través de línea de discado compartida. Casa intermedia: Múltiples teléfonos y líneas. Múltiples televisores (cable y/o satelital). Enlace a Internet - línea de discado dedicada (2ª línea) Línea adicional de fax. Sistema de seguridad o alarma. Sistemas multimedios.

56 Roberto C. Hincapié Tipos de casas concebidas Casa avanzada: Múltiples teléfonos (múltiples líneas). Múltiples televisores con conexión a cable y/o enlace satelital (DirecTV). Enlace a Internet a través de línea de discado o cable modem. Línea adicional de fax. Sistema de automatización de casas (incluye seguridad y control de múltiples elementos). Sistemas multimedios. Red de área local (cómputo).

57 Roberto C. Hincapié Estándar de cableado residencial Residential Telecommunications Cabling Standard Casas Grado 1 Sistema de cableado genérico que cumple con los requerimientos mínimos de servicios de telecomunicaciones. Teléfono, Televisión (por cable CATV o satélite), Datos. Cables mínimos requeridos : Categoría 3, 4 pares coaxial serie 6 de 75 ohmios. Casas Grado 2 Sistema de cableado genérico que cumple con los requerimientos básicos y avanzados de servicios de telecomunicaciones y multimedios. Teléfono, Televisión (por cable CATV o satélite), Datos, Multimedios. cables mínimos requeridos : Categoría 5, 4 pares coaxial fibra óptica multimodo.

58 Roberto C. Hincapié Instalaciones El cableado se debe hacer en estrella y como mínimo se deben cablear salidas de telecomunicaciones en: La cocina. Cada habitación. La sala. La oficina o estudio. Todos los cables de las salidas de telecomunicaciones se deben cablear directamente al DD (dispositivo de distribución). El DD se debe localizar en un sitio central de la casa y puede estar empotrado o montado sobre la pared.
