1 Docente: Oscar Ignacio Botero H.
VARIABLES ELÉCTRICAS Docente: Oscar Ignacio Botero H.

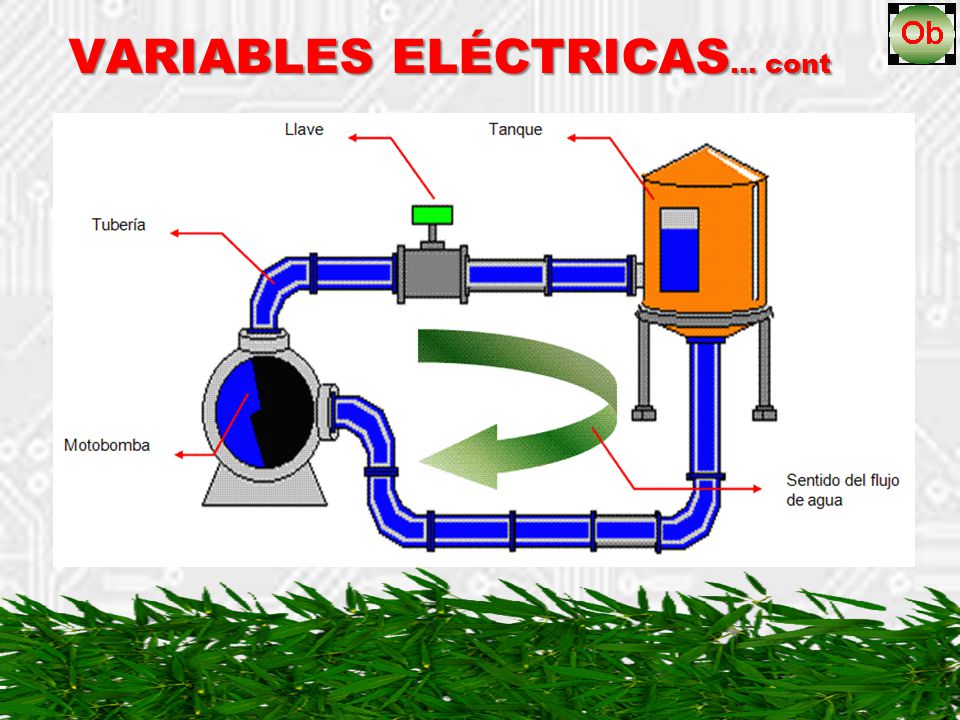

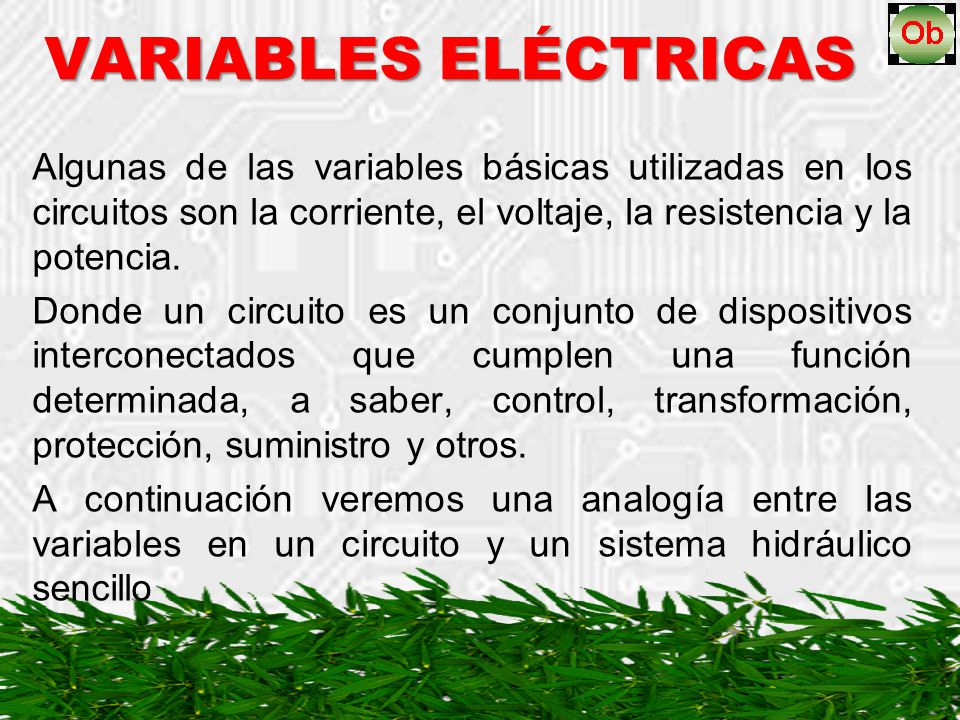

2 VARIABLES ELÉCTRICAS Algunas de las variables básicas utilizadas en los circuitos son la corriente, el voltaje, la resistencia y la potencia. Donde un circuito es un conjunto de dispositivos interconectados que cumplen una función determinada, a saber, control, transformación, protección, suministro y otros. A continuación veremos una analogía entre las variables en un circuito y un sistema hidráulico sencillo

3 VARIABLES ELÉCTRICAS… cont

4 VARIABLES ELÉCTRICAS… cont

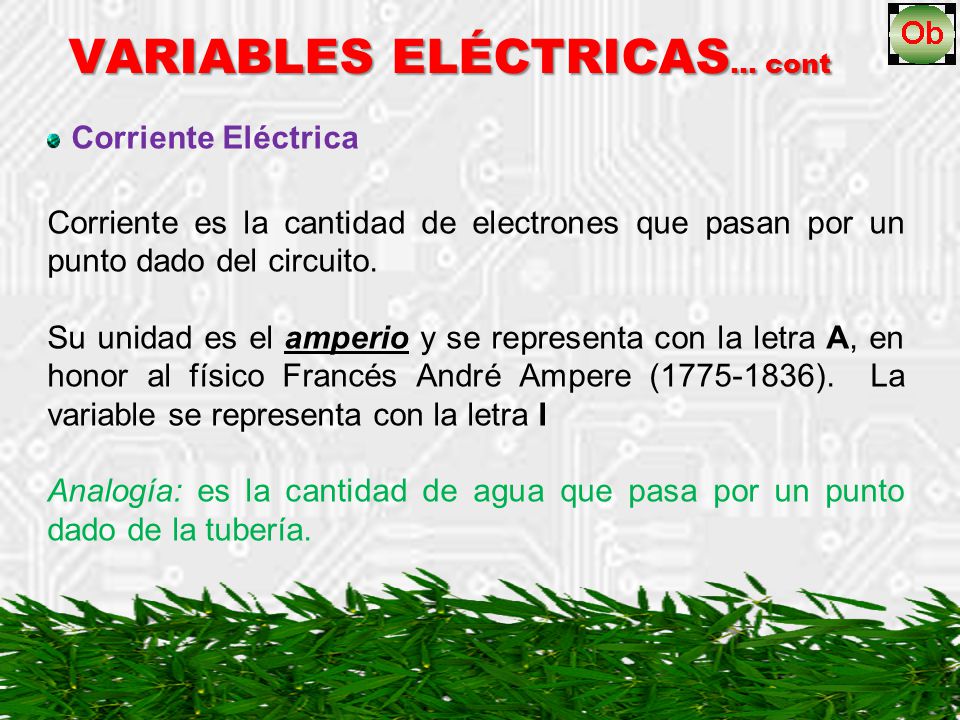

Corriente Eléctrica Corriente es la cantidad de electrones que pasan por un punto dado del circuito. Su unidad es el amperio y se representa con la letra A, en honor al físico Francés André Ampere ( ). La variable se representa con la letra I Analogía: es la cantidad de agua que pasa por un punto dado de la tubería.

5 VARIABLES ELÉCTRICAS… cont

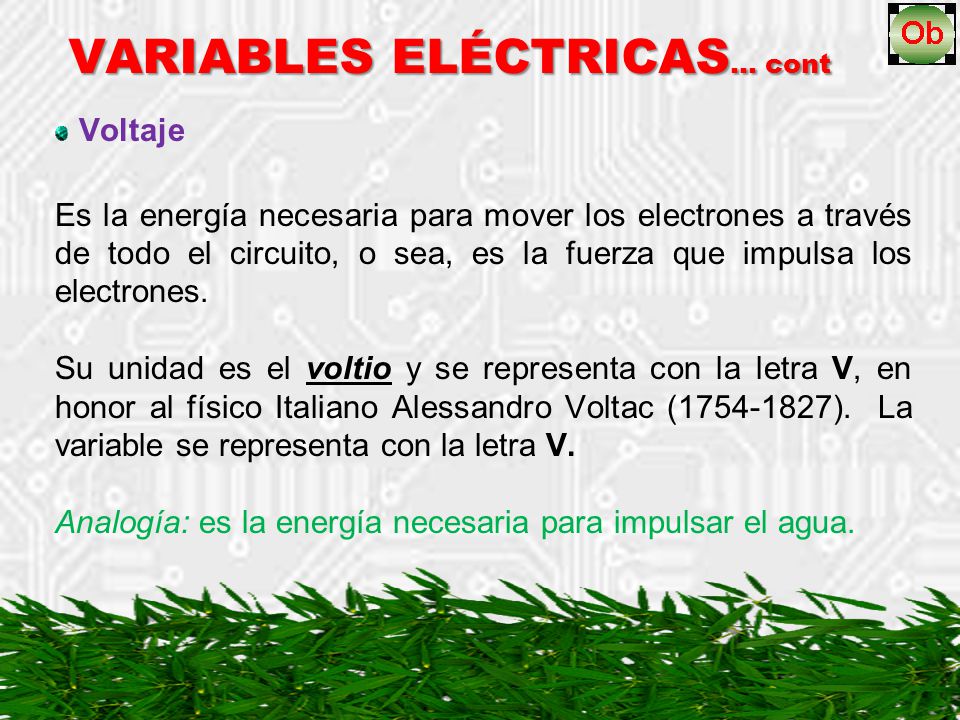

Voltaje Es la energía necesaria para mover los electrones a través de todo el circuito, o sea, es la fuerza que impulsa los electrones. Su unidad es el voltio y se representa con la letra V, en honor al físico Italiano Alessandro Voltac ( ). La variable se representa con la letra V. Analogía: es la energía necesaria para impulsar el agua.

6 VARIABLES ELÉCTRICAS… cont

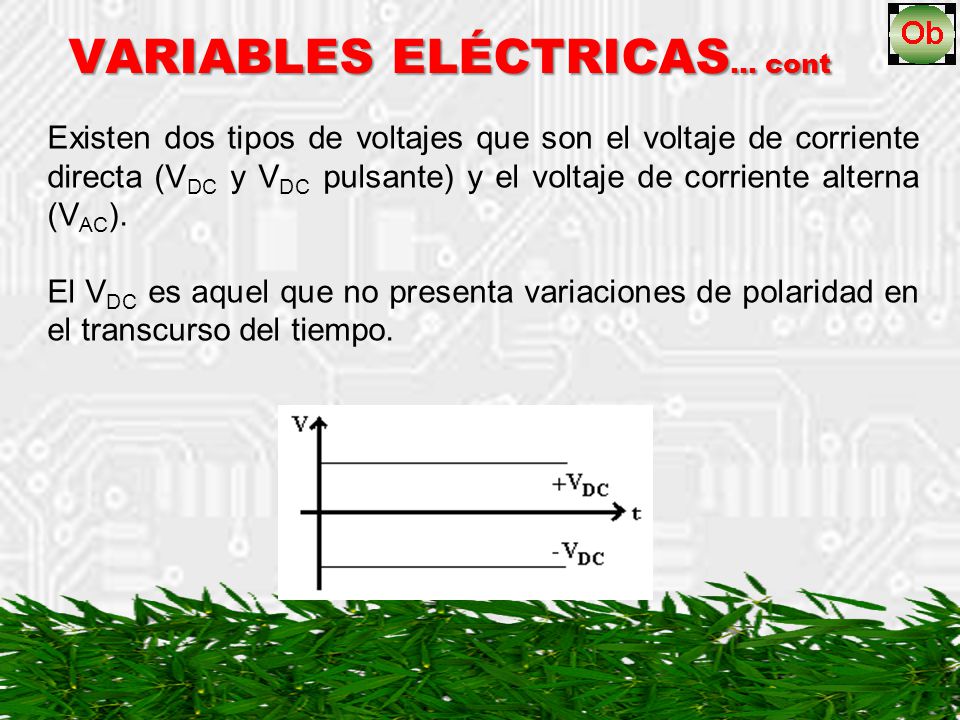

Existen dos tipos de voltajes que son el voltaje de corriente directa (VDC y VDC pulsante) y el voltaje de corriente alterna (VAC). El VDC es aquel que no presenta variaciones de polaridad en el transcurso del tiempo.

7 VARIABLES ELÉCTRICAS… cont

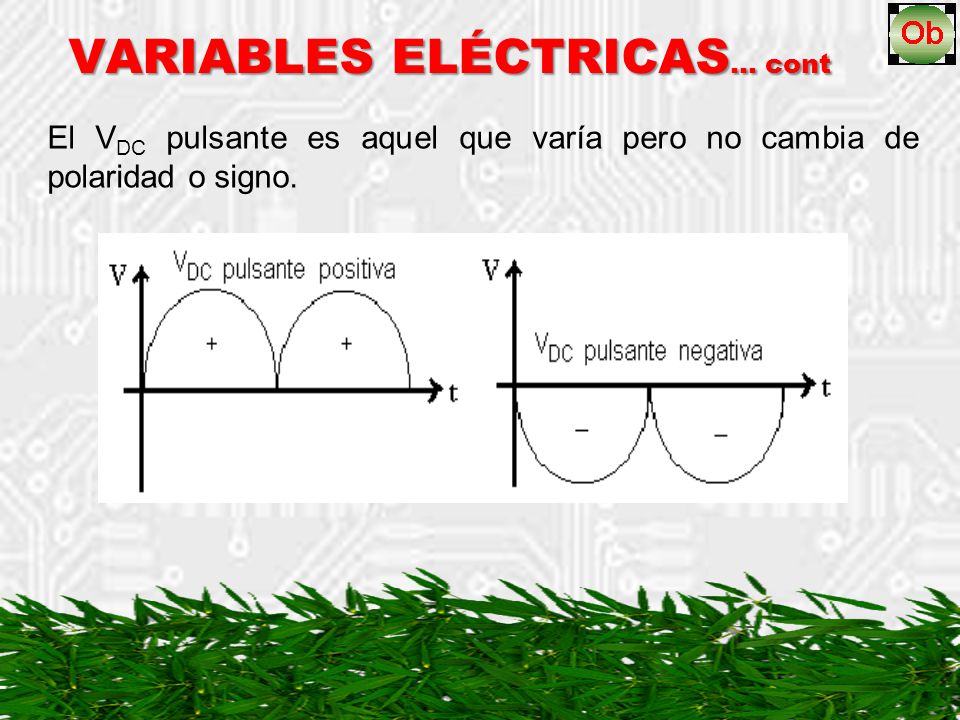

El VDC pulsante es aquel que varía pero no cambia de polaridad o signo.

8 VARIABLES ELÉCTRICAS… cont
El VAC es aquel que posee variaciones de polaridad en el transcurso del tiempo (Voltaje vs. Tiempo). Onda coseno Onda seno Onda cuadrada Onda triangular

9 VARIABLES ELÉCTRICAS… cont

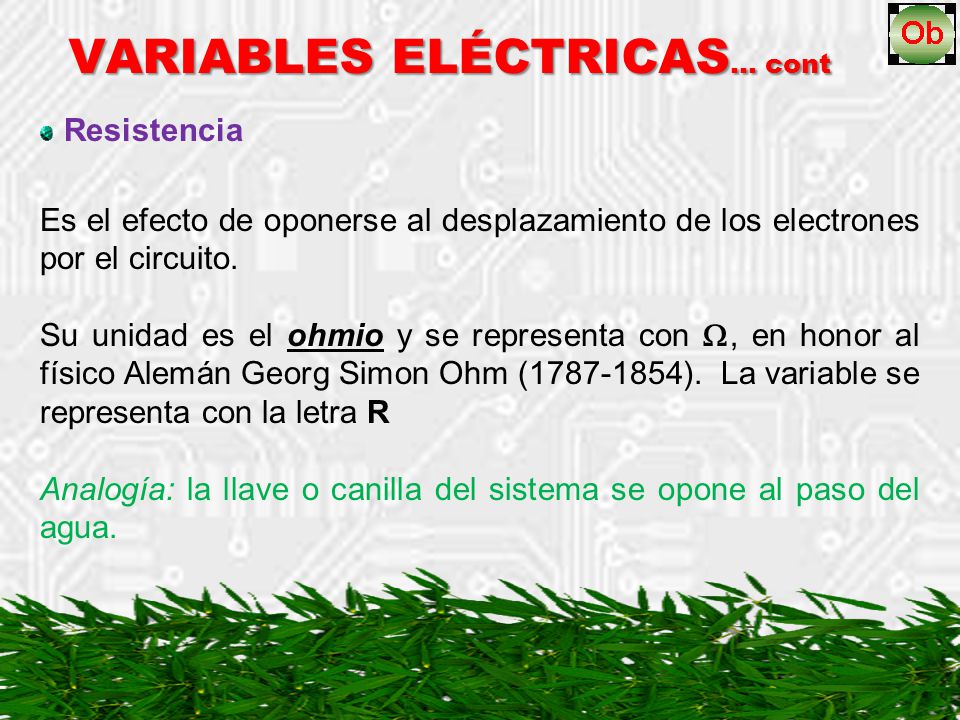

Resistencia Es el efecto de oponerse al desplazamiento de los electrones por el circuito. Su unidad es el ohmio y se representa con , en honor al físico Alemán Georg Simon Ohm ( ). La variable se representa con la letra R Analogía: la llave o canilla del sistema se opone al paso del agua.

10 VARIABLES ELÉCTRICAS… cont

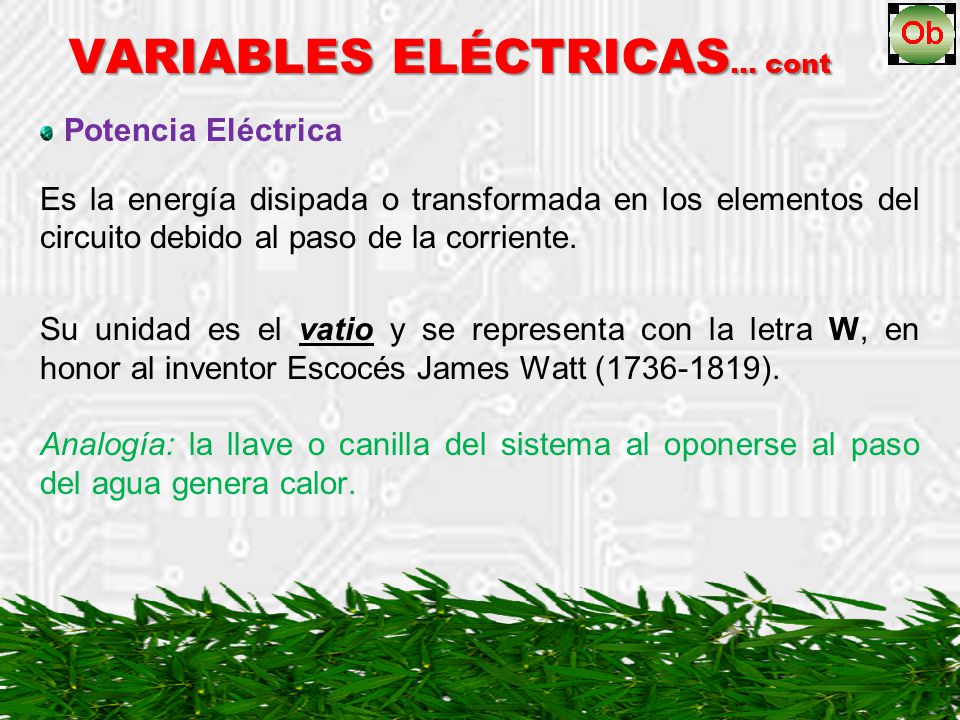

Potencia Eléctrica Es la energía disipada o transformada en los elementos del circuito debido al paso de la corriente. Su unidad es el vatio y se representa con la letra W, en honor al inventor Escocés James Watt ( ). Analogía: la llave o canilla del sistema al oponerse al paso del agua genera calor.

11 VARIABLES ELÉCTRICAS… cont

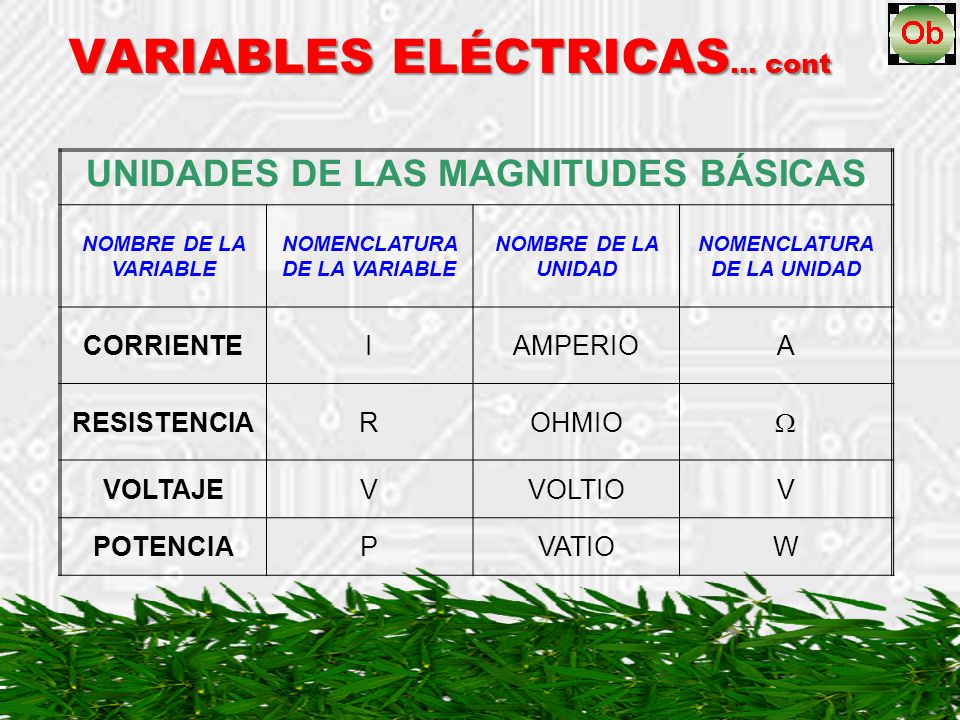

UNIDADES DE LAS MAGNITUDES BÁSICAS NOMBRE DE LA VARIABLE NOMENCLATURA DE LA VARIABLE NOMBRE DE LA UNIDAD NOMENCLATURA DE LA UNIDAD CORRIENTE I AMPERIO A RESISTENCIA R OHMIO  VOLTAJE V VOLTIO POTENCIA P VATIO W

12 GRACIAS
