2 1 ®2002-2006 The Digital Map Ltda. Un protocolo para protección contra piratería de mapas digitales utilizando marcas de agua Carlos López carlos.lopez@thedigitalmap.com Montevideo, 23 de Marzo de 2006

3 2 ®2002-2006 The Digital Map Ltda. ¿De qué se trata? n Algunas palabras clave: –Piratería, Derechos de autor, Trazabilidad, Datos y distribución digital, etc. n Potenciales interesados: –Productores de información en formato digital »Cartografía »Bancos de datos –Implementadores de Sistemas de Información Geográficos

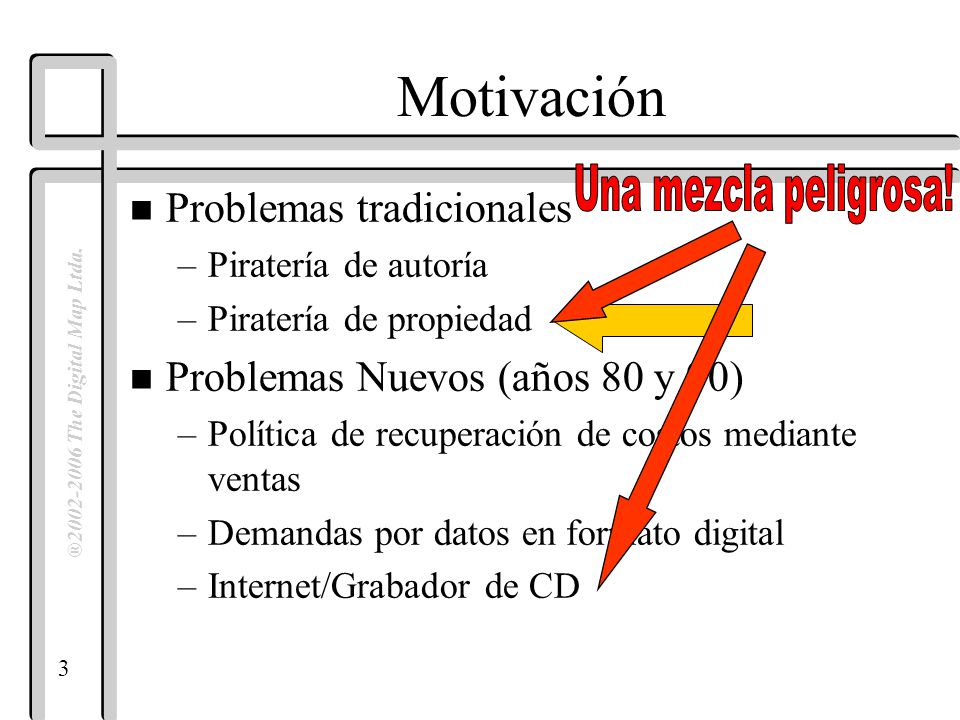

4 3 ®2002-2006 The Digital Map Ltda. Motivación n Problemas tradicionales –Piratería de autoría –Piratería de propiedad n Problemas Nuevos (años 80 y 90) –Política de recuperación de costos mediante ventas –Demandas por datos en formato digital –Internet/Grabador de CD

5 4 ®2002-2006 The Digital Map Ltda. ¿Será ésta la pieza que faltaba?

6 5 ®2002-2006 The Digital Map Ltda. Plan de la presentación n Descripción de la técnica n Mención al marco legal n Los sucesivos protocolos propuestos

7 6 ®2002-2006 The Digital Map Ltda. Esquema general tradicional Cualquiera pudo haber sido, ya que todos tienen ejemplares idénticos

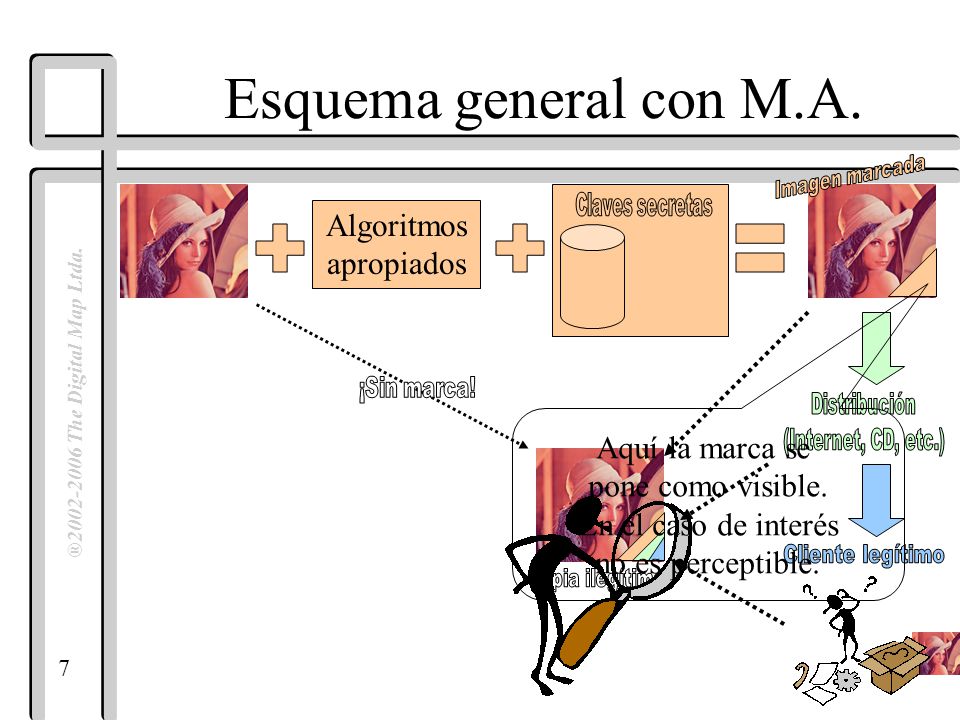

8 7 ®2002-2006 The Digital Map Ltda. Esquema general con M.A. Algoritmos apropiados Aquí la marca se pone como visible. En el caso de interés no es perceptible.

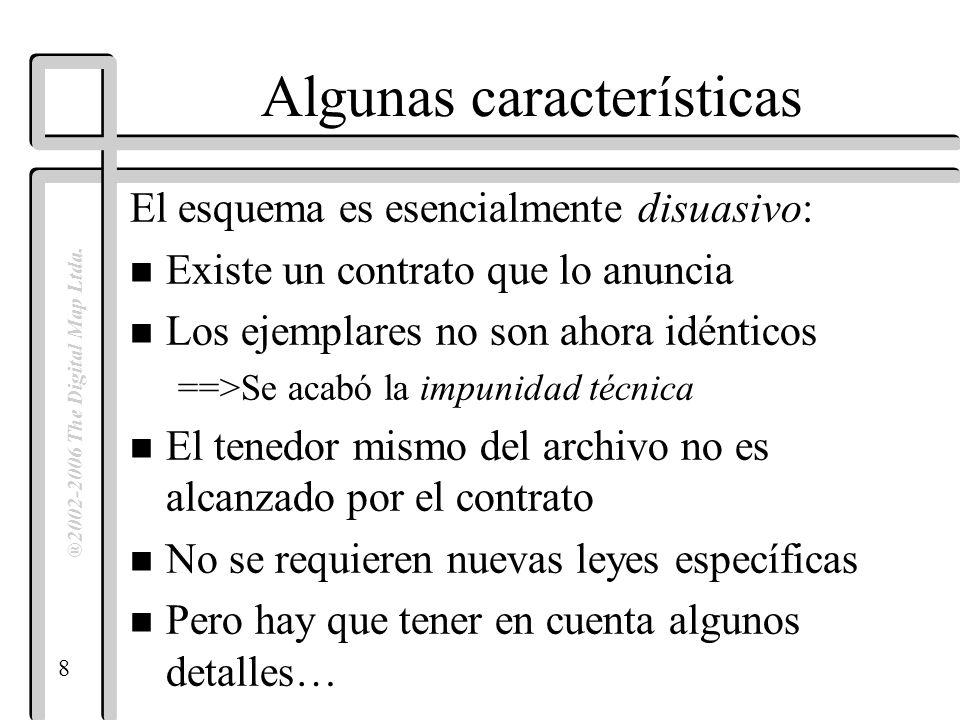

9 8 ®2002-2006 The Digital Map Ltda. Algunas características El esquema es esencialmente disuasivo: n Existe un contrato que lo anuncia n Los ejemplares no son ahora idénticos ==>Se acabó la impunidad técnica n El tenedor mismo del archivo no es alcanzado por el contrato n No se requieren nuevas leyes específicas n Pero hay que tener en cuenta algunos detalles…

10 9 ®2002-2006 The Digital Map Ltda. Plan de la presentación 4 Descripción de la técnica n Mención al marco legal n Los sucesivos protocolos propuestos

11 10 ®2002-2006 The Digital Map Ltda. Una defensa combinada… tecnología protocolos leyes

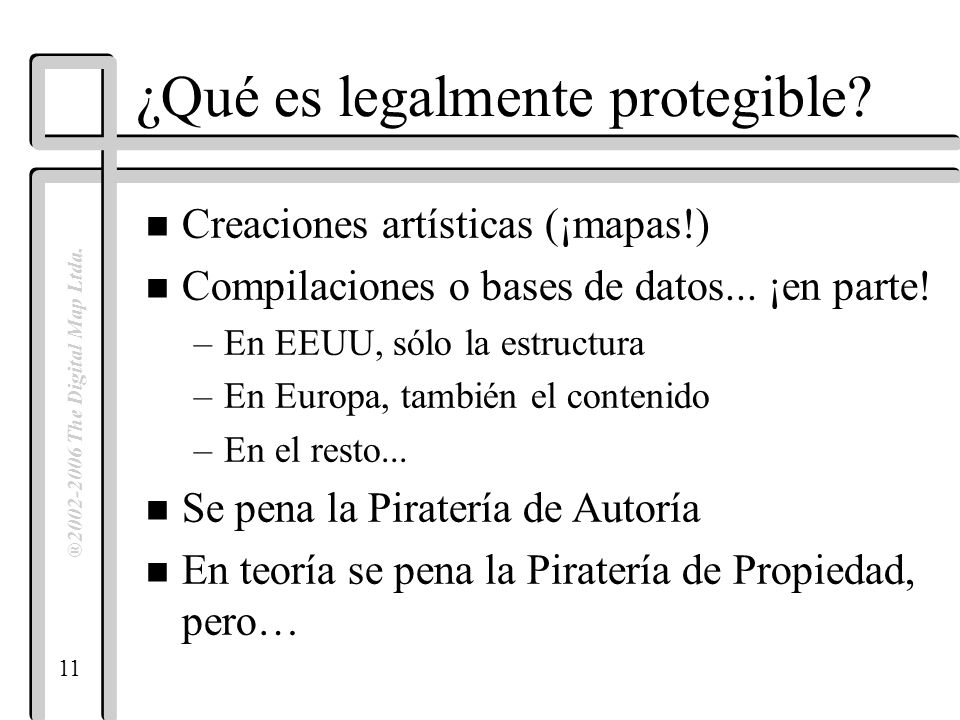

12 11 ®2002-2006 The Digital Map Ltda. ¿Qué es legalmente protegible? n Creaciones artísticas (¡mapas!) n Compilaciones o bases de datos... ¡en parte! –En EEUU, sólo la estructura –En Europa, también el contenido –En el resto... n Se pena la Piratería de Autoría n En teoría se pena la Piratería de Propiedad, pero…

13 12 ®2002-2006 The Digital Map Ltda. Pero...¿Será posible probar algo ante un juez? Sí, pero sólo si se asumen algunas hipótesis Ellas se organizan en tres grupos

14 13 ®2002-2006 The Digital Map Ltda. Tres grupos de hipótesis... n Tecnológicas: –Pirata pasivo, o al menos no muy activo –Otras, que pueden ser específicas al método n Legales: –Existencia de protección legal apropiada –Existencia de contratos específicos n Sobre el procedimiento: –Aplicación de protocolos adecuados

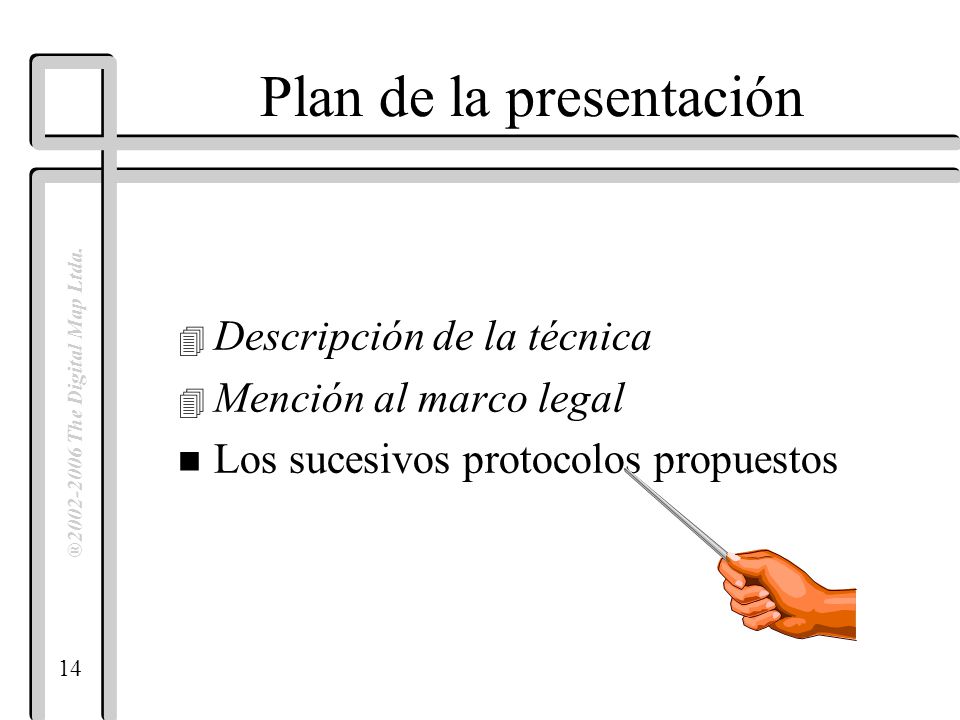

15 14 ®2002-2006 The Digital Map Ltda. Plan de la presentación 4 Descripción de la técnica 4 Mención al marco legal n Los sucesivos protocolos propuestos

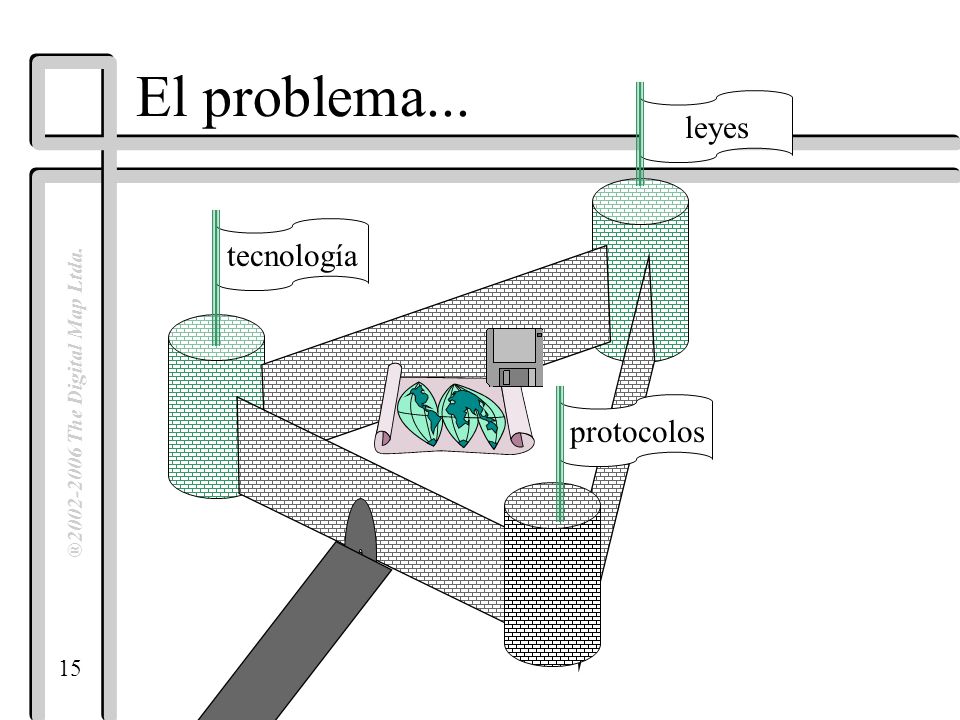

16 15 ®2002-2006 The Digital Map Ltda. El problema... tecnología protocolos leyes

17 16 ®2002-2006 The Digital Map Ltda. ¿Para qué sirven los protocolos? n Sirven para hacer “irrefutable” la evidencia n Ej.: Tarjeta de crédito n Ej.: Procedimientos electorales n El protocolo se ha ido refinando… –1.0 Marca insertada en el SGM por TDM –2.0 Marca insertada en el SGM por el SGM »2.1 Sin encriptación, sólo DXF/E00 »2.2 Sin encriptación, cualquier formato »2.3 Con encriptación, cualquier formato

18 17 ®2002-2006 The Digital Map Ltda. Inserción en SGM por TDM n Operativa muy simple n Requiere traslado físico al SGM de técnicos de TDM n Veamos cómo sería la operación…

19 18 ®2002-2006 The Digital Map Ltda. …en SGM por TDM: Solicitud Pedido Productor (Alicia) Cliente (Benito) (Nelson) Ring, Ring… Bla, bla, bla…

20 19 ®2002-2006 The Digital Map Ltda. … en SGM por TDM: Entrega Productor (Alicia) Cliente (Benito) (Nelson)

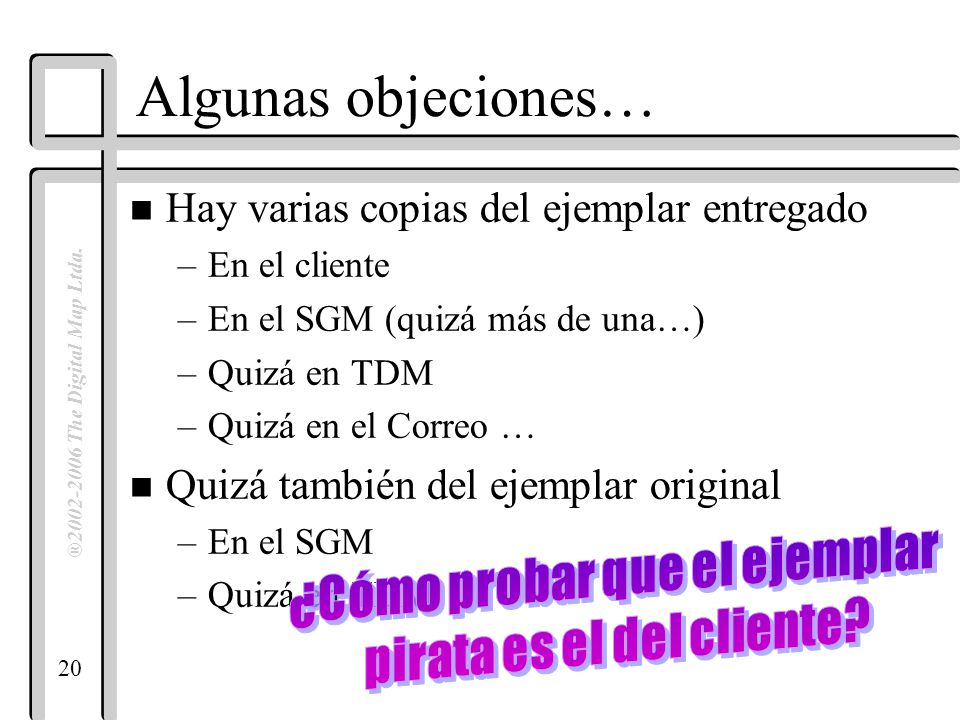

21 20 ®2002-2006 The Digital Map Ltda. Algunas objeciones… n Hay varias copias del ejemplar entregado –En el cliente –En el SGM (quizá más de una…) –Quizá en TDM –Quizá en el Correo … n Quizá también del ejemplar original –En el SGM –Quizá en TDM

22 21 ®2002-2006 The Digital Map Ltda. Una primer mejora… n La marca la coloca el SGM –TDM sólo suministra las claves –TDM conserva el registro de claves-clientes n Resuelve algunos problemas… –TDM no se traslada al SGM –TDM no accede al mapa original –SGM tampoco conoce la clave insertada

23 22 ®2002-2006 The Digital Map Ltda....en SGM por SGM: Solicitud Pedido Nelson Productor (Alicia) Cliente (Benito) Benito A14.DWG 010010011 ¡ El mapa no está en el paquete!

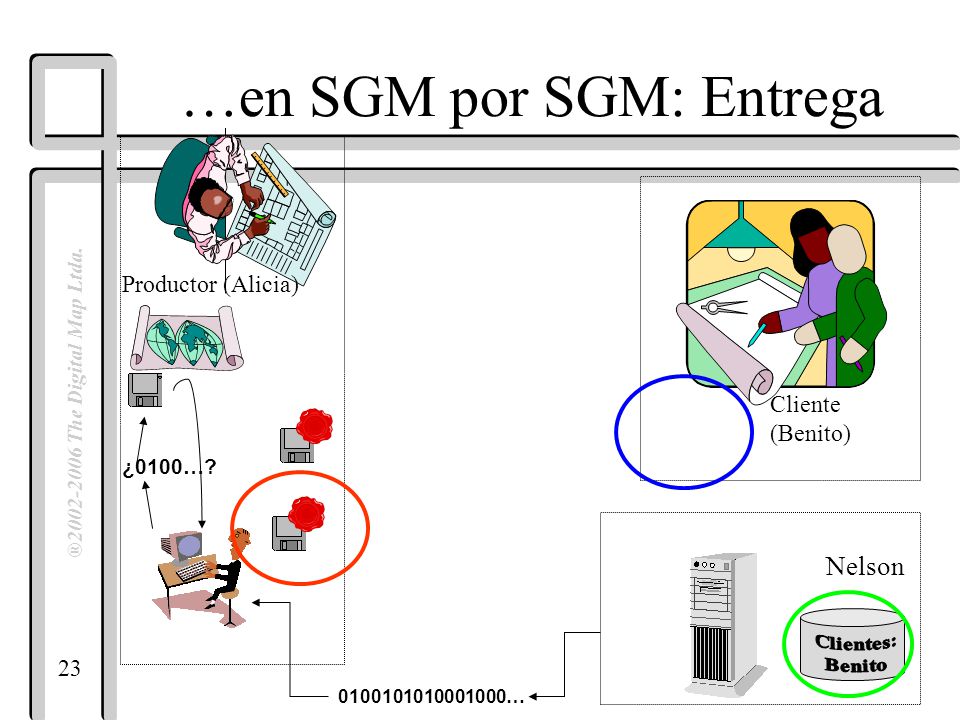

24 23 ®2002-2006 The Digital Map Ltda. …en SGM por SGM: Entrega Cliente (Benito) Productor (Alicia) Nelson ¿0100…? 0100101010001000…

25 24 ®2002-2006 The Digital Map Ltda. Las objeciones… n SGM dispone aún de copias del original marcado n La comunicación es insegura n Otros detalles técnicos: –Requiere instalar software de TDM en el SGM –Requiere Internet para la operación –Originalmente implementado sólo para DXF/E00 –Casi listo para los demás formatos

26 25 ®2002-2006 The Digital Map Ltda. Con encriptación… n Apunta a superar las objeciones existentes n Se basa en la existencia de una Infraestructura de Clave pública (PKI) n Es una técnica criptográfica (¿?) –Veamos de qué se trata la Criptografía n Luego veremos el protocolo mismo

27 26 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (1) n La criptografía es una ciencia muy antigua –Julio César y el alfabeto (  abecedario) –Ej.: en Matlab char(double('Julio César fue cónsul')+3) Mxolr#Fìvdu#ixh#föqvxo char(double('Mxolr#Fìvdu#ixh#föqvxo')-3) Julio César fue cónsul n Principio de Kerkhoffs

28 27 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (2) n Definiciones –Texto plano, texto encriptado –Clave –¿Qué es criptográficamente seguro? –Criptografía convencional (simétrica) »Ventajas »Desventajas –¿Cómo funciona?

29 28 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (3)

30 29 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (4) n Criptografía de clave pública (PKI) –Hay dos claves diferentes (asimetría) –Viaja sólo texto encriptado con una de ellas –RSA, DES, ElGamal, etc. –Seguridad en bits –Ventajas –Desventajas

31 30 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (5)

32 31 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (6) n Posibilidad de Firma digital –¿Cómo funciona? –Ventajas: no repudio, integridad –Desventajas: tamaño, tiempo n Funciones de hash –¿Para qué sirven?

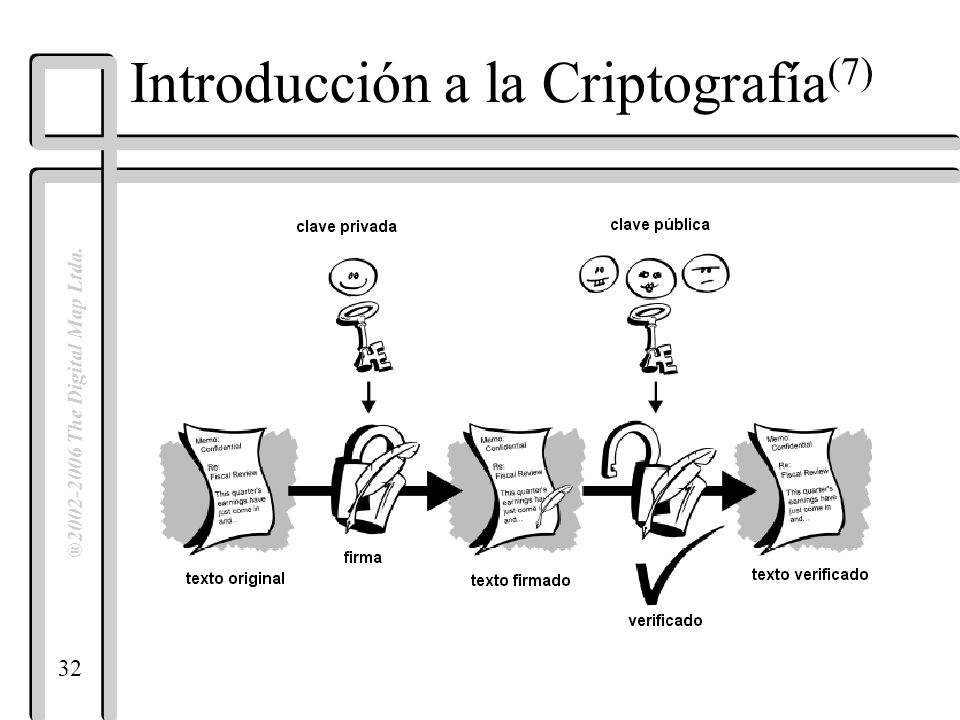

33 32 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (7)

34 33 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (8)

35 34 ®2002-2006 The Digital Map Ltda. Introducción a la Criptografía (9) n Certificados digitales –Man-in-the-middle –¿Quién dice quién soy yo? n Infraestructuras de Clave Pública (PKI) –Roles: “... entregar, revocar, guardar, recuperar y certificar las claves públicas...” –En Uruguay, el Correo; quizá otros…

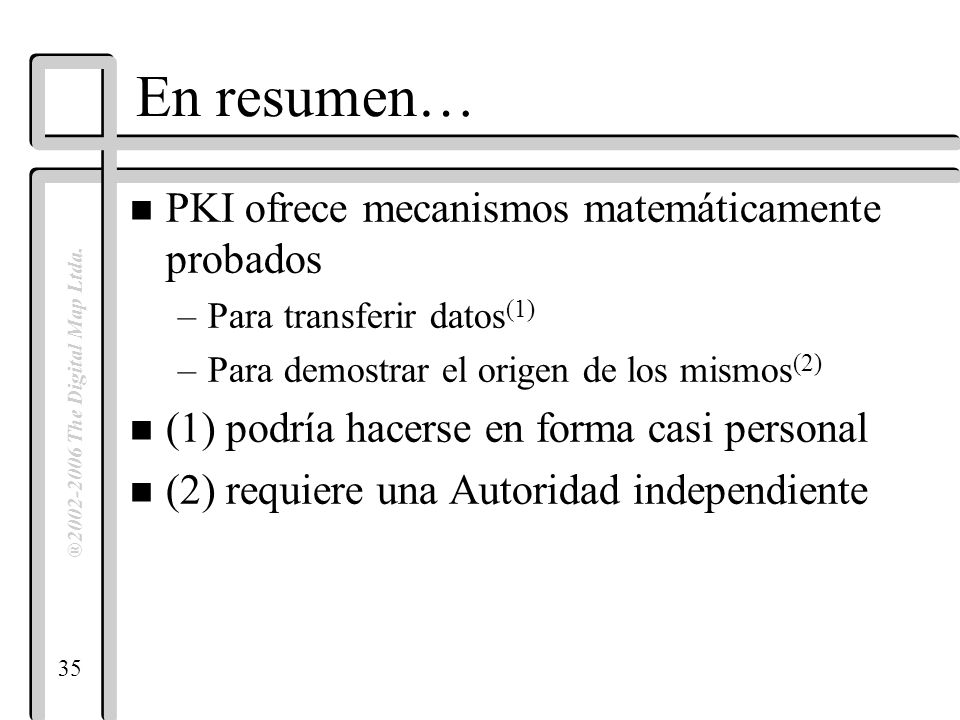

36 35 ®2002-2006 The Digital Map Ltda. En resumen… n PKI ofrece mecanismos matemáticamente probados –Para transferir datos (1) –Para demostrar el origen de los mismos (2) n (1) podría hacerse en forma casi personal n (2) requiere una Autoridad independiente

37 36 ®2002-2006 The Digital Map Ltda. El protocolo propuesto.. n Levanta todas las objeciones anteriores n Presentado en Madrid, 2004 n No está completamente implementado; cuestión de tiempo n Dos pasos igual que antes: –Solicitud –Envío

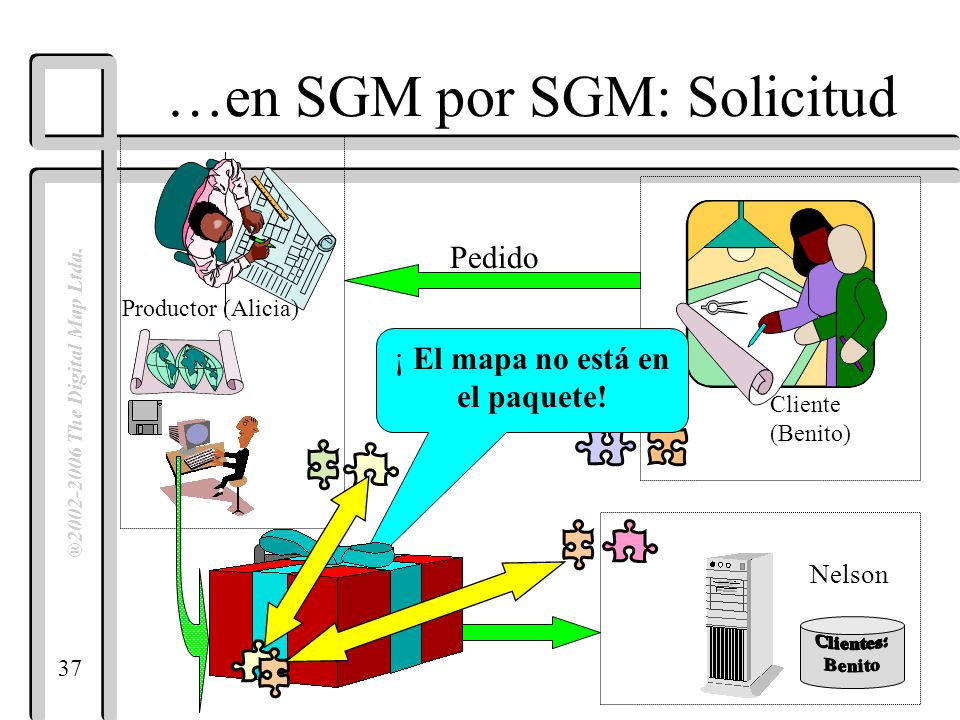

38 37 ®2002-2006 The Digital Map Ltda. …en SGM por SGM: Solicitud Pedido Nelson Productor (Alicia) Cliente (Benito) Benito A14.DWG 010010011 ¡ El mapa no está en el paquete!

39 38 ®2002-2006 The Digital Map Ltda. …en SGM por SGM: Entrega Cliente (Benito) Productor (Alicia) Nelson ¿0100…? 0100101010001000…

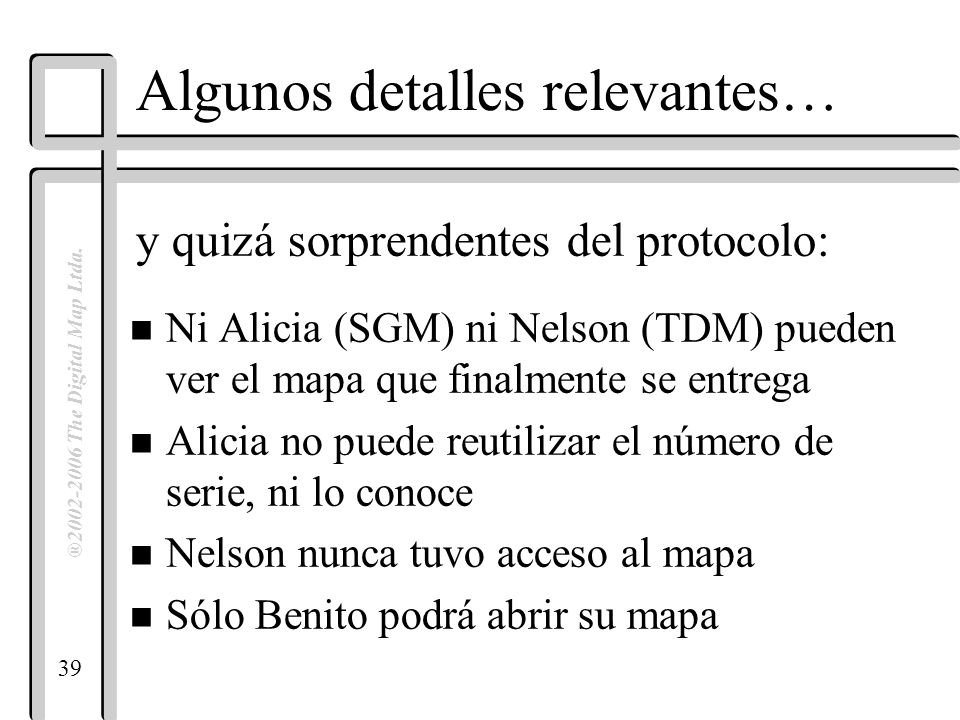

40 39 ®2002-2006 The Digital Map Ltda. Algunos detalles relevantes… n Ni Alicia (SGM) ni Nelson (TDM) pueden ver el mapa que finalmente se entrega n Alicia no puede reutilizar el número de serie, ni lo conoce n Nelson nunca tuvo acceso al mapa n Sólo Benito podrá abrir su mapa y quizá sorprendentes del protocolo:

41 40 ®2002-2006 The Digital Map Ltda. ¿Porqué es tan complicado? n Se deben evitar las dudas razonables en un litigio n Se debe proteger a todas las partes (Alicia, Benito y Nelson) n La inversión lo justifica

42 41 ®2002-2006 The Digital Map Ltda. En resumen, la técnica de M.A.... n Es disuasiva de la piratería de datos digitales n Por ser imperceptible no degrada el dato n Requiere formalizar contratos con clientes n Requiere seguir protocolos, y aplicar la marca en todos los ejemplares entregados n Requiere la participación de una parte independiente para recuperar la marca

43 42 ®2002-2006 The Digital Map Ltda. Situación a Marzo 2006 n 1.0 Marca insertada en el SGM por TDM –Sólo para DXF/E00 n 2.0 Marca insertada en el SGM por el SGM –2.1 Sin encriptación, sólo DXF/E00 En pruebas –Para cualquier formato –2.2 Sin encriptación, cualquier formato –2.3 Con encriptación, cualquier formato

44 43 ®2002-2006 The Digital Map Ltda. Plan de la presentación 4 Descripción de la técnica 4 Mención al marco legal 4 Los sucesivos protocolos propuestos

45 44 ®2002-2006 The Digital Map Ltda. Carlos López carlos.lopez@thedigitalmap.com Un protocolo para protección contra piratería de mapas digitales utilizando marcas de agua
