1

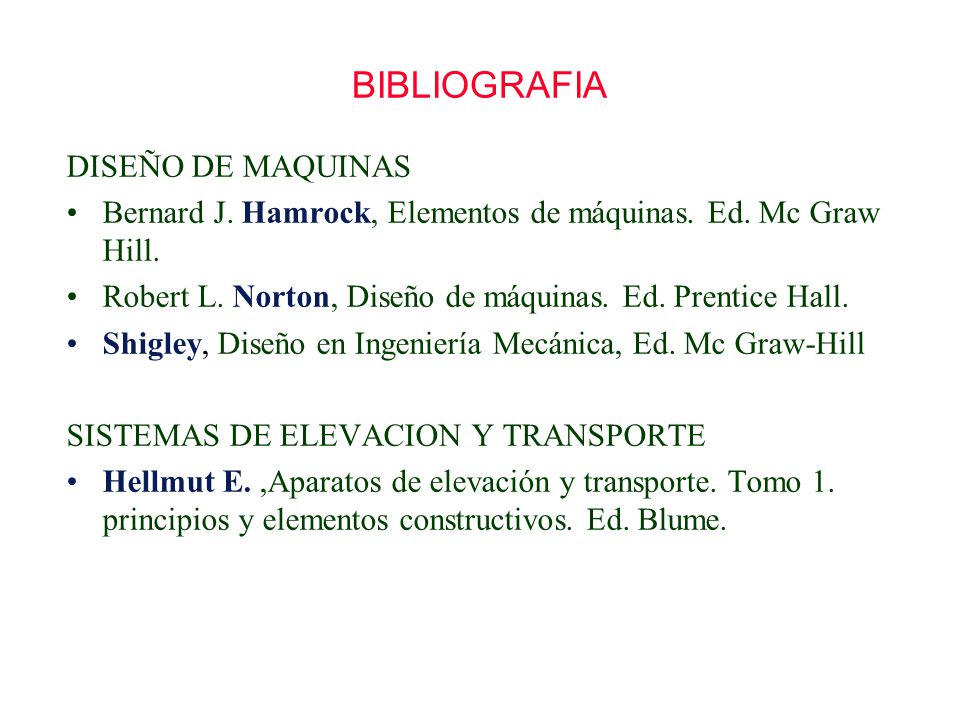

BIBLIOGRAFIA DISEÑO DE MAQUINAS
Bernard J. Hamrock, Elementos de máquinas. Ed. Mc Graw Hill. Robert L. Norton, Diseño de máquinas. Ed. Prentice Hall. Shigley, Diseño en Ingeniería Mecánica, Ed. Mc Graw-Hill SISTEMAS DE ELEVACION Y TRANSPORTE Hellmut E. ,Aparatos de elevación y transporte. Tomo 1. principios y elementos constructivos. Ed. Blume.
2

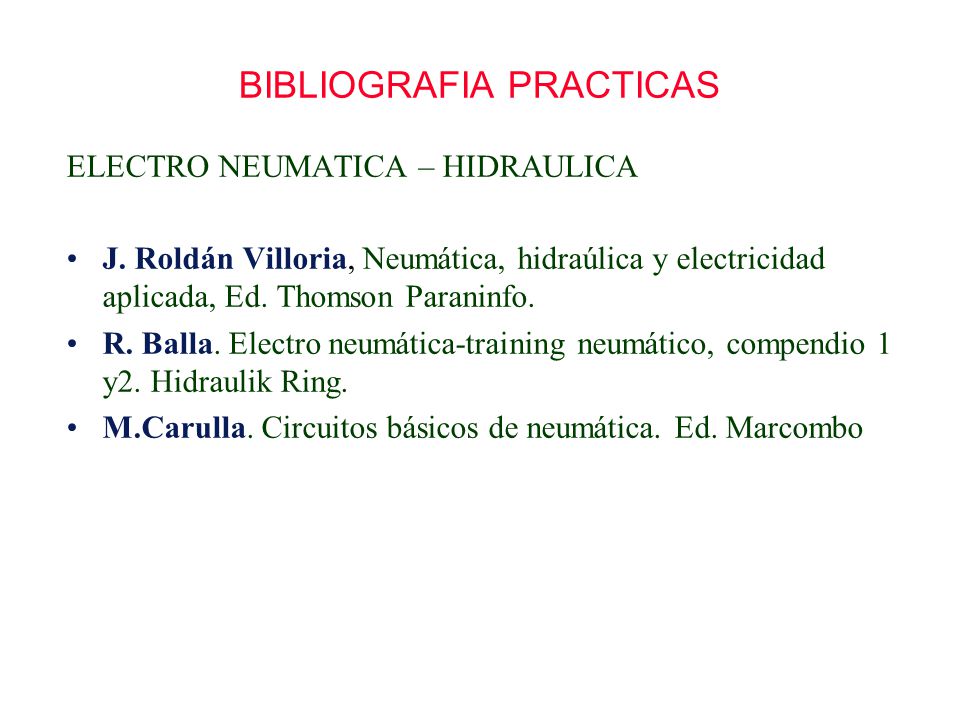

BIBLIOGRAFIA PRACTICAS
ELECTRO NEUMATICA – HIDRAULICA J. Roldán Villoria, Neumática, hidraúlica y electricidad aplicada, Ed. Thomson Paraninfo. R. Balla. Electro neumática-training neumático, compendio 1 y2. Hidraulik Ring. M.Carulla. Circuitos básicos de neumática. Ed. Marcombo
3
-
4

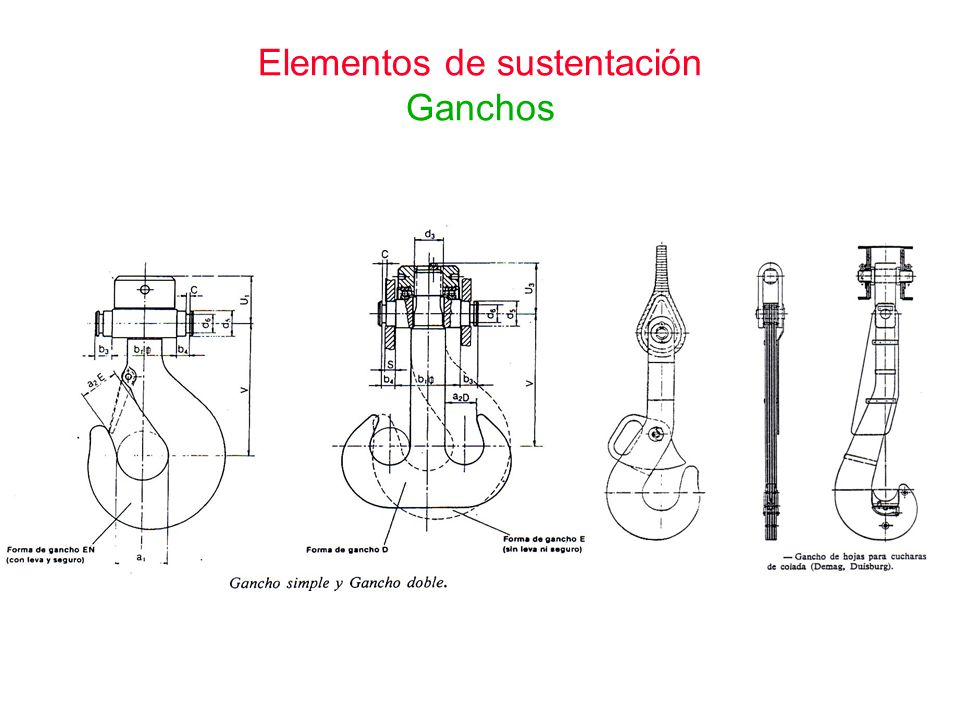

Elementos de sustentación Ganchos
5

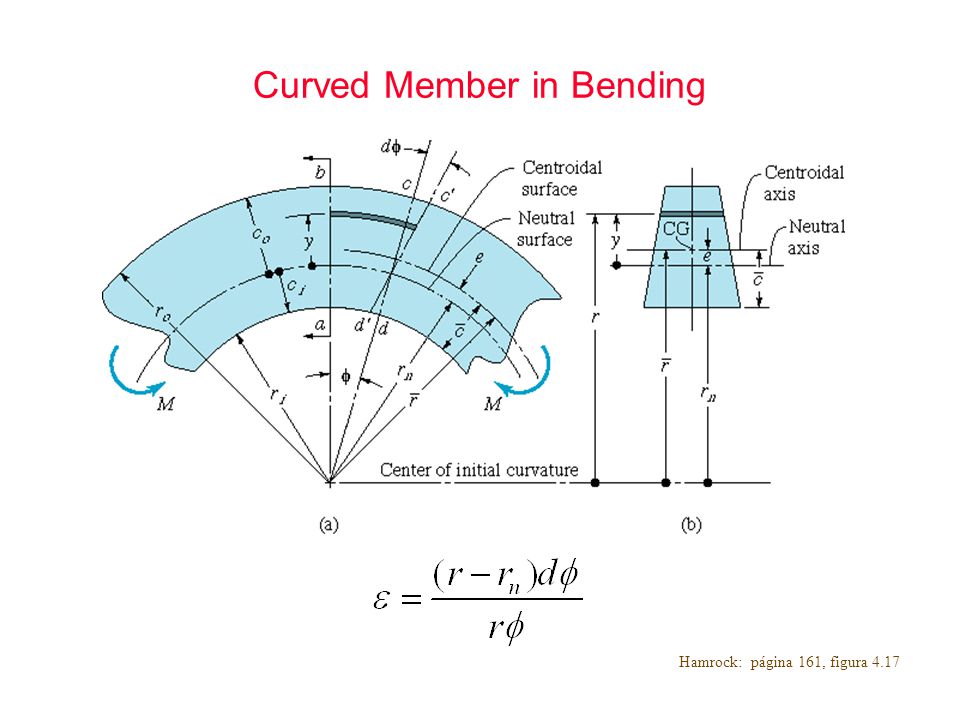

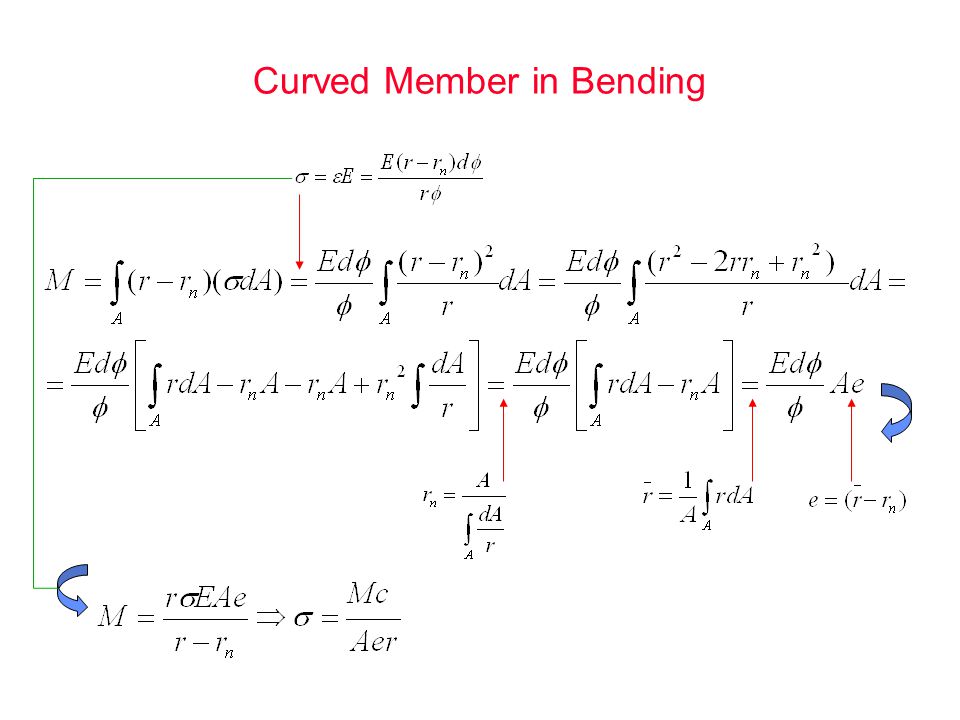

Curved Member in Bending
Hamrock: página 161, figura 4.17
6

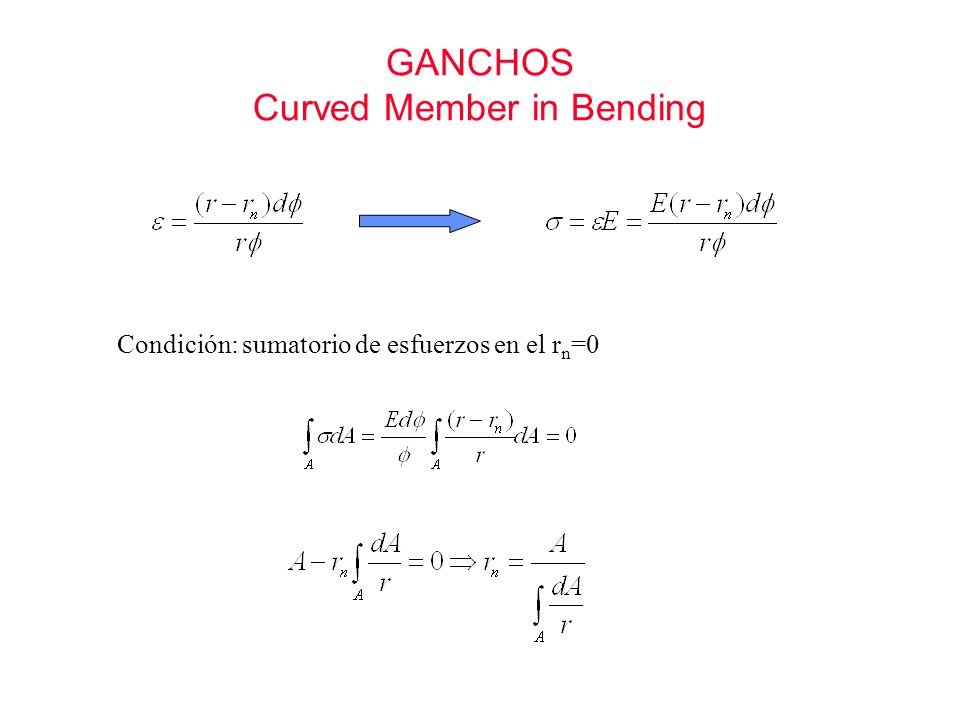

GANCHOS Curved Member in Bending
Condición: sumatorio de esfuerzos en el rn=0
7
Curved Member in Bending
8

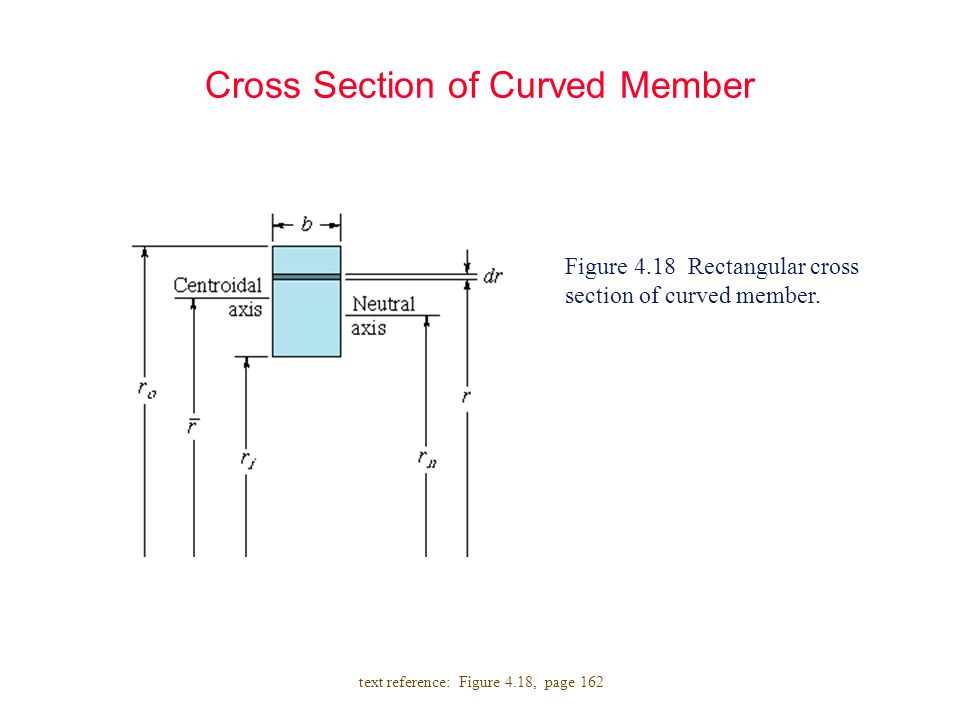

Cross Section of Curved Member
Figure Rectangular cross section of curved member. text reference: Figure 4.18, page 162
9
Example: Cross Section of Curved Member
Una sección transversal rectangular de un elemento curvo, tiene las dimensiones: b= 1´ y h=r0-ri=3´, sometida a un momento de flexión puro de 20000lbf-pulg. Hallar: Elemento recto. Elemento curvo. r=15´. Elemento curvo. r=3´. text reference: Figure 4.18, page 162
10

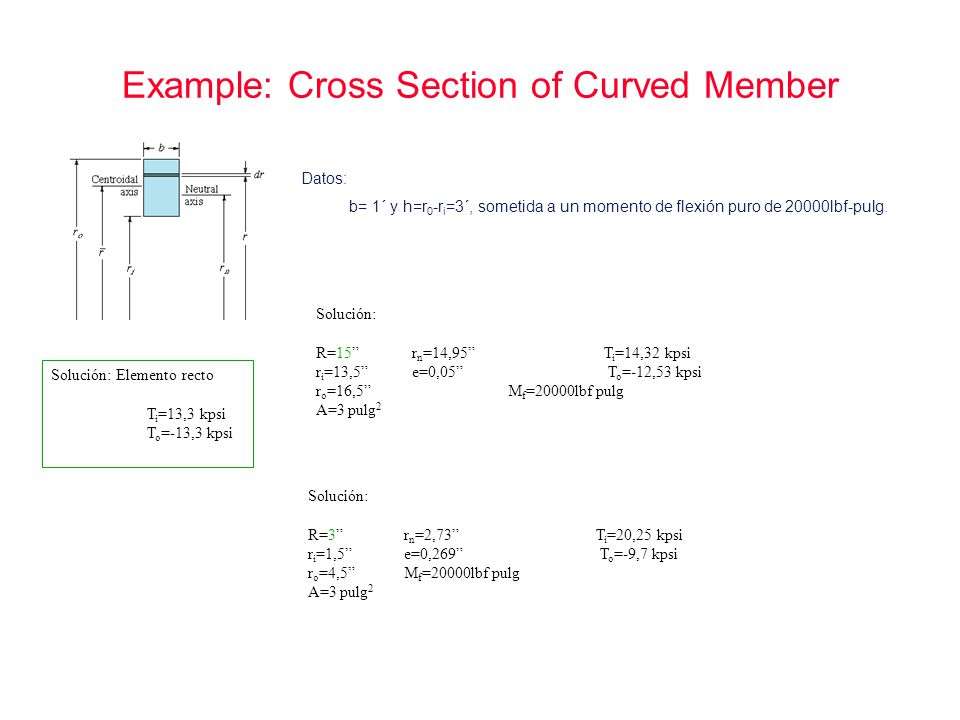

Example: Cross Section of Curved Member
Datos: b= 1´ y h=r0-ri=3´, sometida a un momento de flexión puro de 20000lbf-pulg. Solución: R=15” rn=14,95” Ti=14,32 kpsi ri=13,5” e=0,05” To=-12,53 kpsi ro=16,5” Mf=20000lbf pulg A=3 pulg2 Solución: Elemento recto Ti=13,3 kpsi To=-13,3 kpsi Solución: R=3” rn=2,73” Ti=20,25 kpsi ri=1,5” e=0,269” To=-9,7 kpsi ro=4,5” Mf=20000lbf pulg A=3 pulg2
11

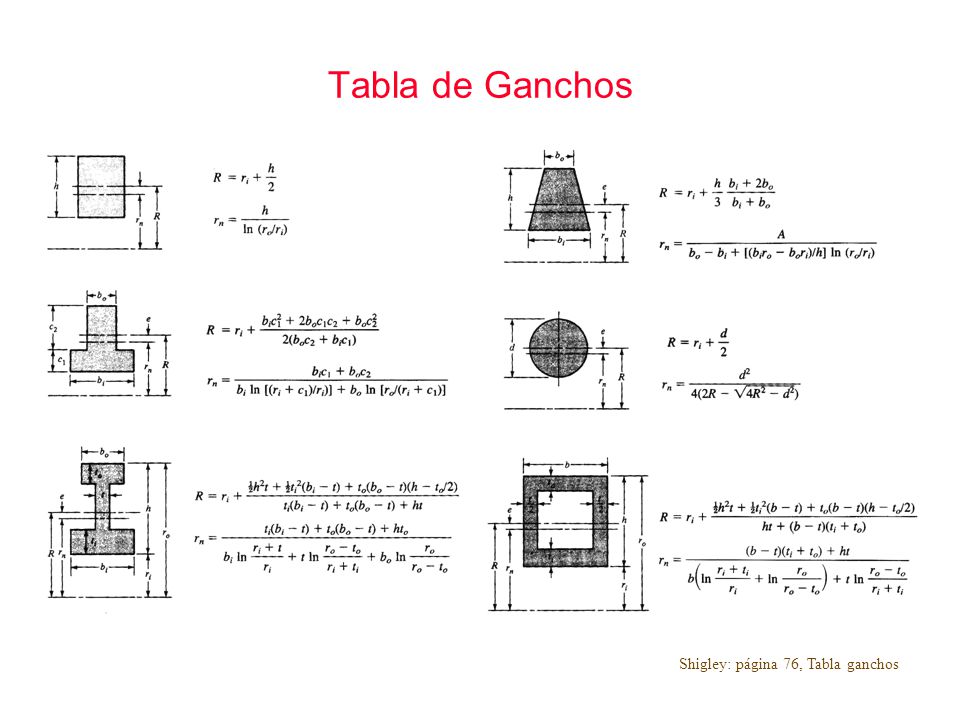

Tabla de Ganchos Shigley: página 76, Tabla ganchos
12

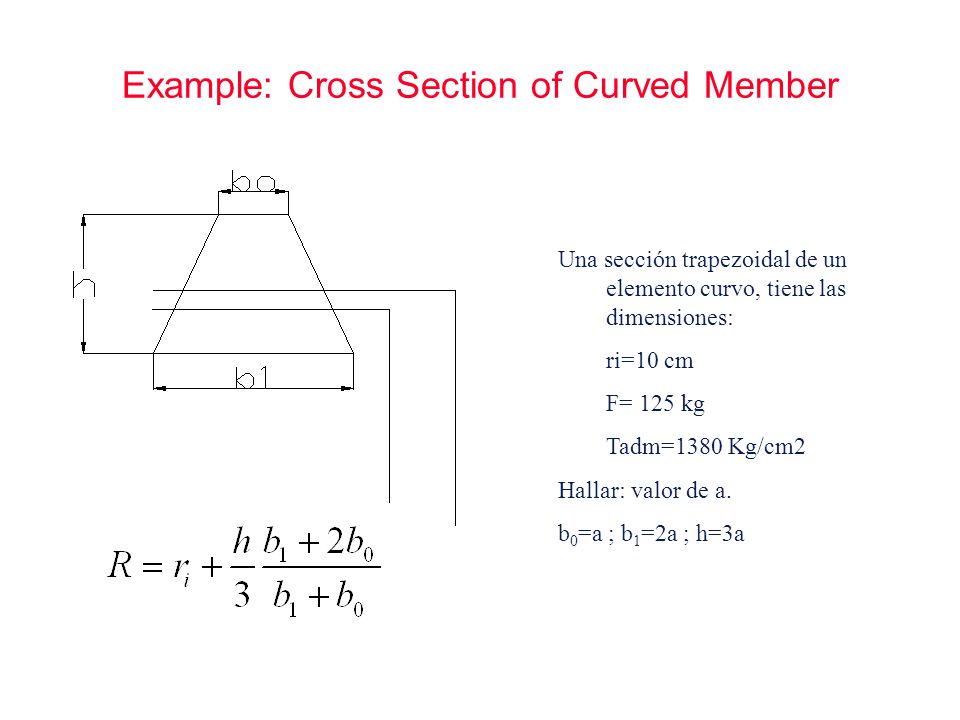

Example: Cross Section of Curved Member
Una sección trapezoidal de un elemento curvo, tiene las dimensiones: ri=10 cm F= 125 kg Tadm=1380 Kg/cm2 Hallar: valor de a. b0=a ; b1=2a ; h=3a
13

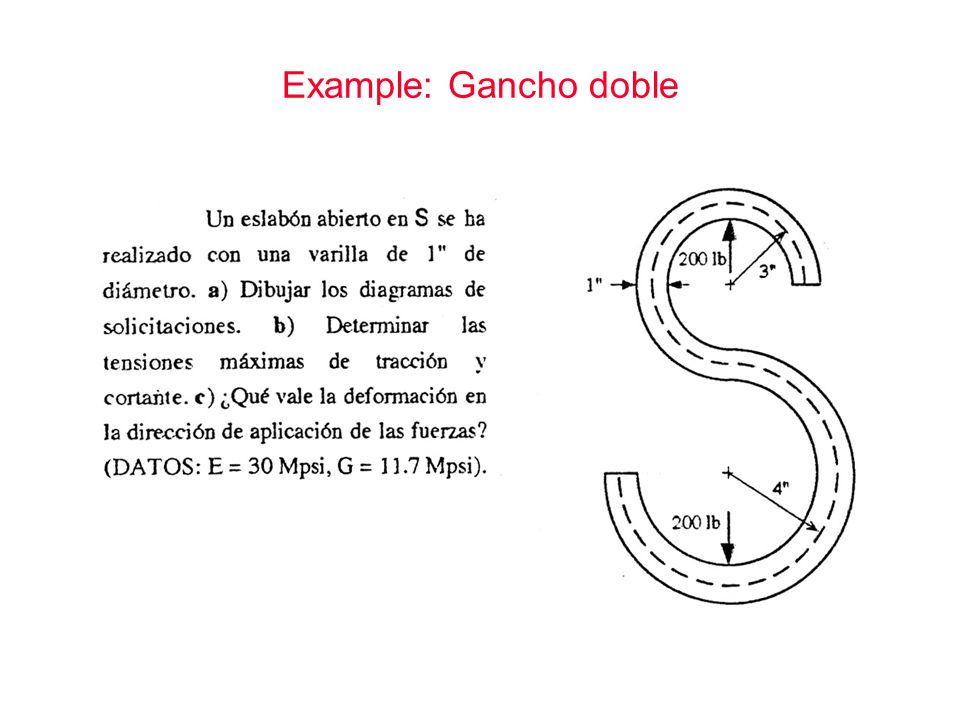

Example: Gancho doble
14

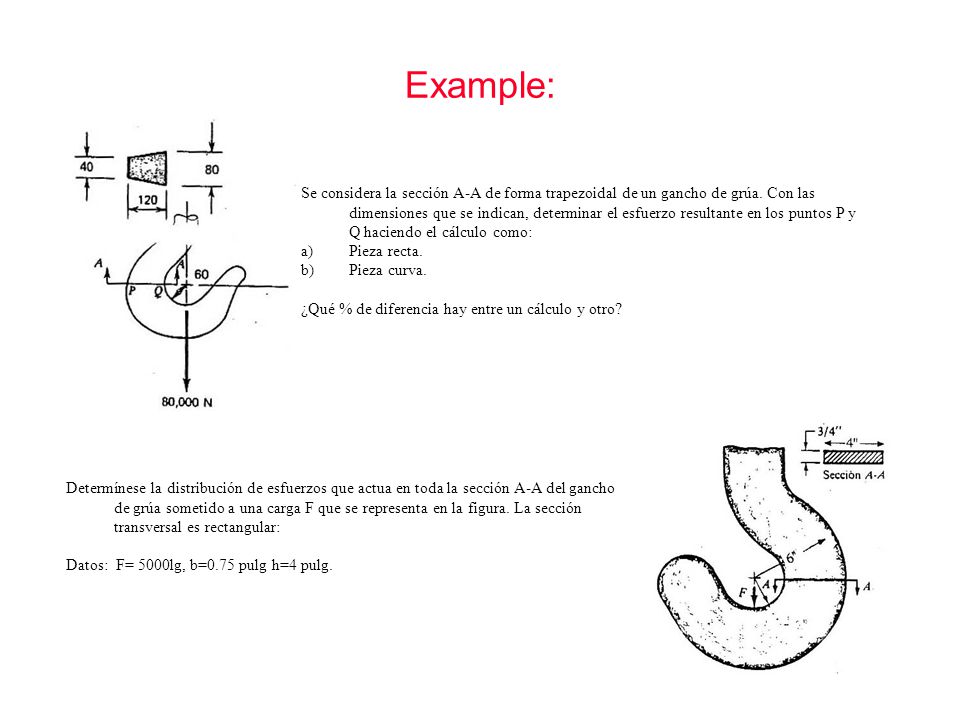

Example: Se considera la sección A-A de forma trapezoidal de un gancho de grúa. Con las dimensiones que se indican, determinar el esfuerzo resultante en los puntos P y Q haciendo el cálculo como: Pieza recta. Pieza curva. ¿Qué % de diferencia hay entre un cálculo y otro? Determínese la distribución de esfuerzos que actua en toda la sección A-A del gancho de grúa sometido a una carga F que se representa en la figura. La sección transversal es rectangular: Datos: F= 5000lg, b=0.75 pulg h=4 pulg.
15

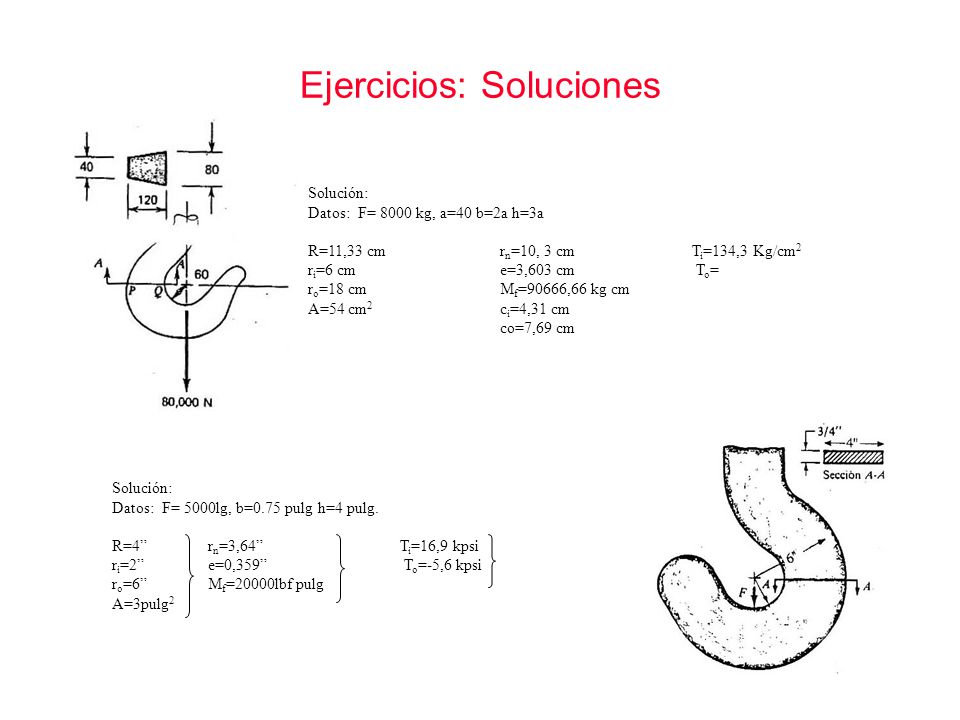

Ejercicios: Soluciones
Solución: Datos: F= 8000 kg, a=40 b=2a h=3a R=11,33 cm rn=10, 3 cm Ti=134,3 Kg/cm2 ri=6 cm e=3,603 cm To= ro=18 cm Mf=90666,66 kg cm A=54 cm2 ci=4,31 cm co=7,69 cm Solución: Datos: F= 5000lg, b=0.75 pulg h=4 pulg. R=4” rn=3,64” Ti=16,9 kpsi ri=2” e=0,359” To=-5,6 kpsi ro=6” Mf=20000lbf pulg A=3pulg2
16

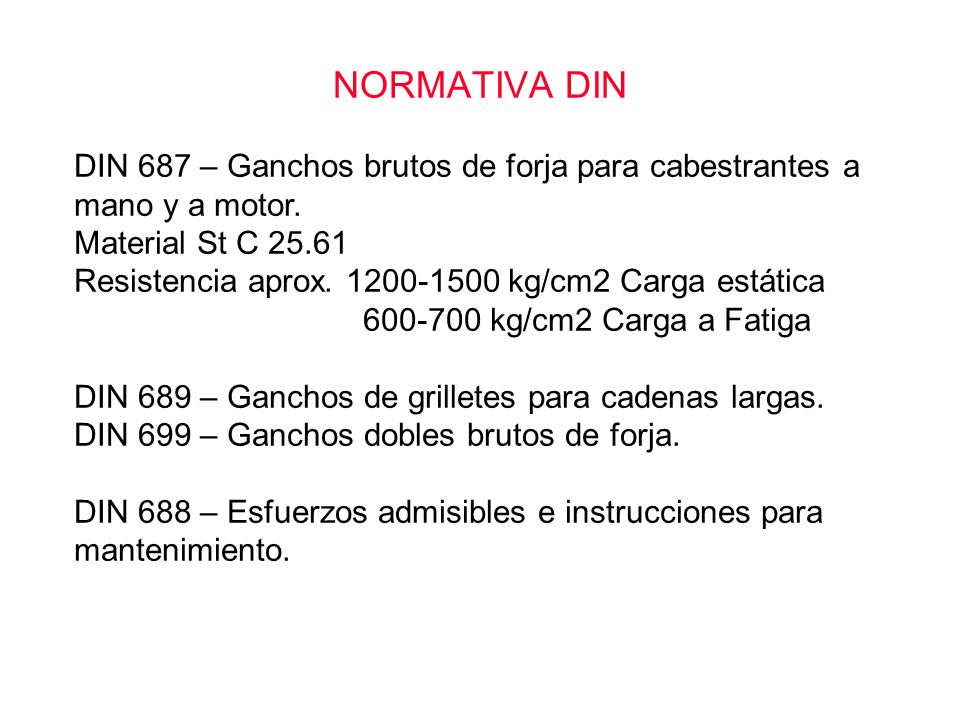

NORMATIVA DIN DIN 687 – Ganchos brutos de forja para cabestrantes a mano y a motor. Material St C 25.61 Resistencia aprox kg/cm2 Carga estática kg/cm2 Carga a Fatiga DIN 689 – Ganchos de grilletes para cadenas largas. DIN 699 – Ganchos dobles brutos de forja. DIN 688 – Esfuerzos admisibles e instrucciones para mantenimiento.
17

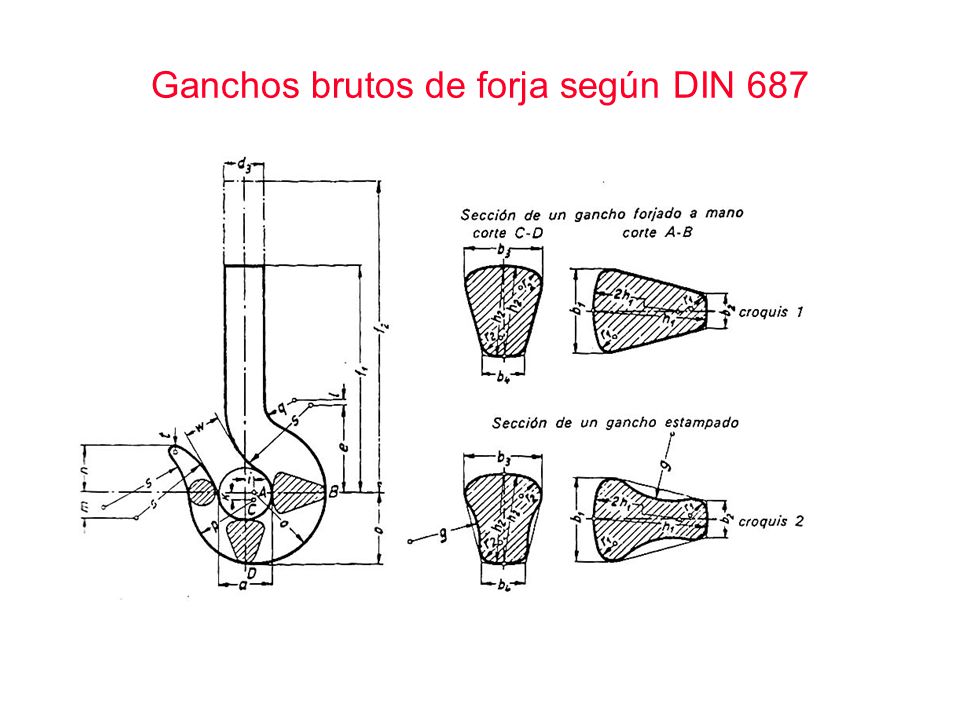

Ganchos brutos de forja según DIN 687
18
Ganchos brutos de forja según DIN 687
19

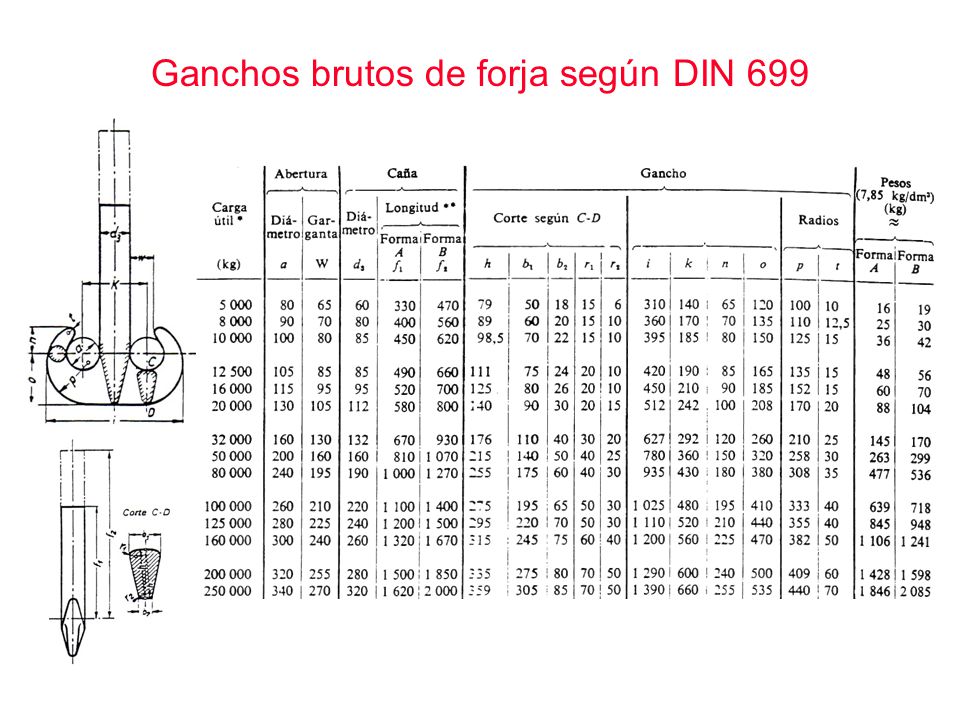

Ganchos brutos de forja según DIN 699
20

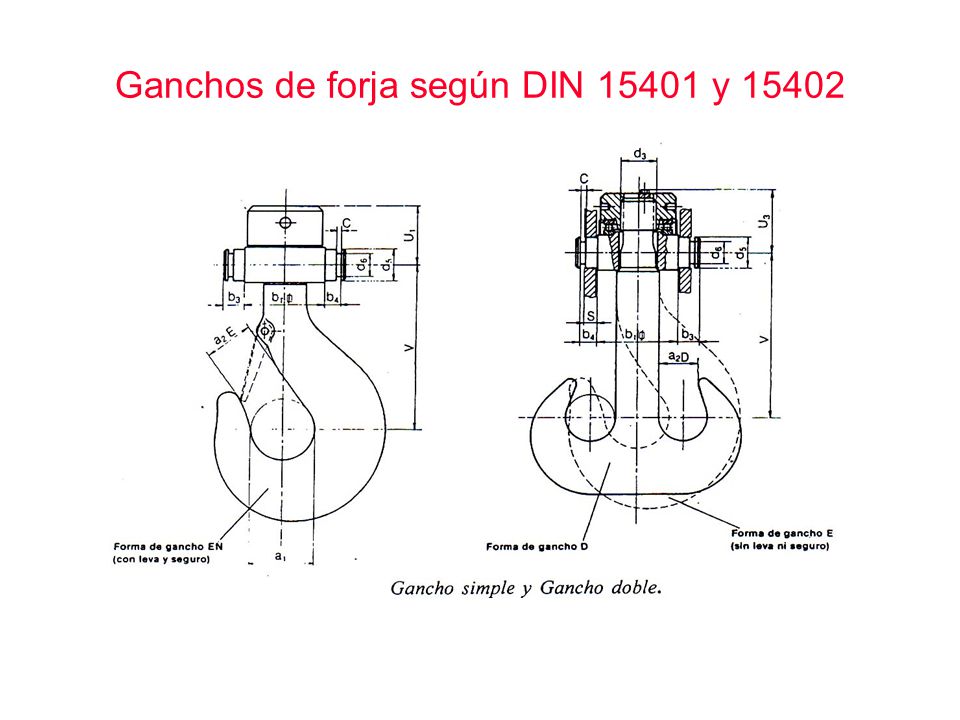

Ganchos de forja según DIN 15401 y 15402
21
Ganchos de forja según DIN 15401 y 15402
22

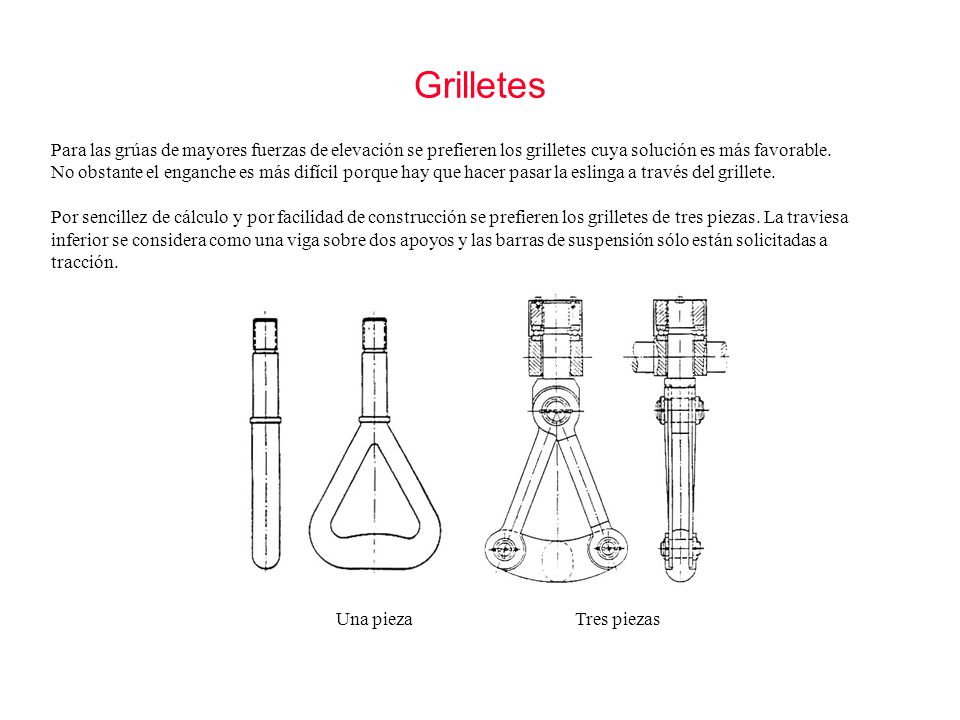

Grilletes Para las grúas de mayores fuerzas de elevación se prefieren los grilletes cuya solución es más favorable. No obstante el enganche es más difícil porque hay que hacer pasar la eslinga a través del grillete. Por sencillez de cálculo y por facilidad de construcción se prefieren los grilletes de tres piezas. La traviesa inferior se considera como una viga sobre dos apoyos y las barras de suspensión sólo están solicitadas a tracción. Una pieza Tres piezas
