Sextas Jornadas de Tecnología Aplicada a la Educación Matemática Universitaria 14 y 15 de Septiembre de 2006 ARBOLES DE DECISIÓN Construcción a partir de una planilla de cálculo Excel Ricardo Esteban Lizaso Ricardo Esteban Lizaso

2 Ricardo Esteban Lizaso

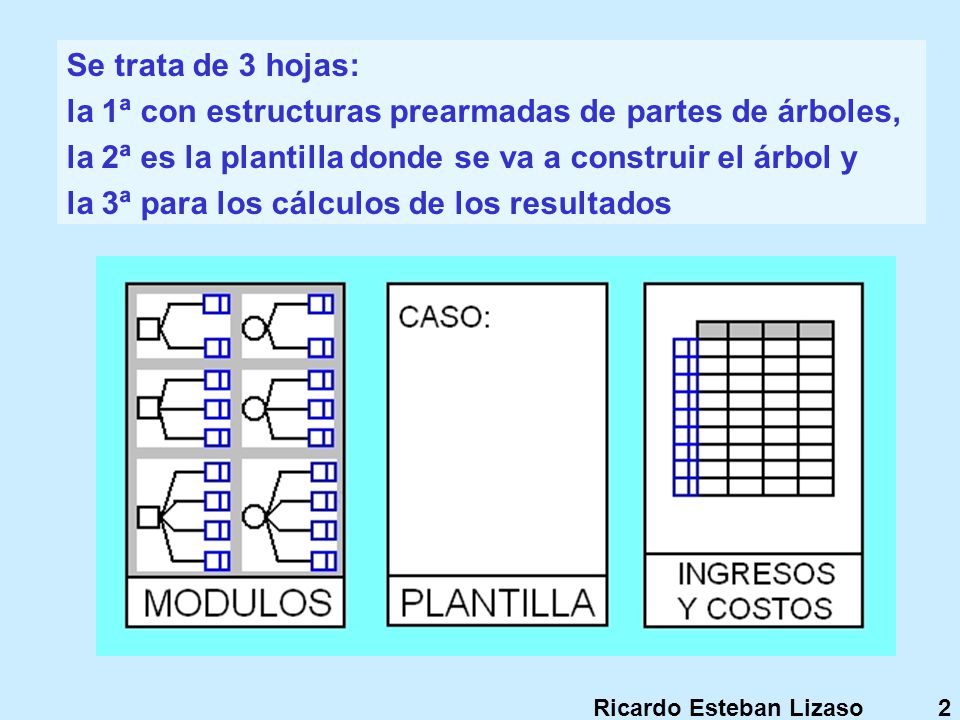

Se trata de 3 hojas: la 1ª con estructuras prearmadas de partes de árboles, la 2ª es la plantilla donde se va a construir el árbol y la 3ª para los cálculos de los resultados Ricardo Esteban Lizaso

3 Ricardo Esteban Lizaso
Se elige el primer módulo, que corresponde a un nodo de decisión con dos alternativas. Ricardo Esteban Lizaso

4 Ricardo Esteban Lizaso

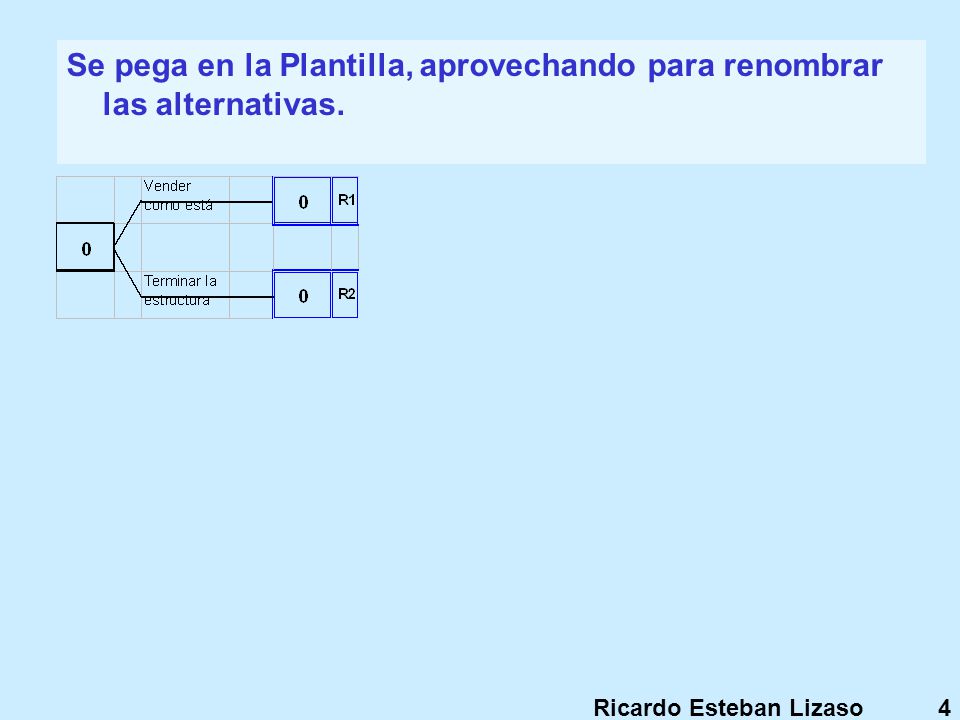

Se pega en la Plantilla, aprovechando para renombrar las alternativas. Ricardo Esteban Lizaso

5 Ricardo Esteban Lizaso

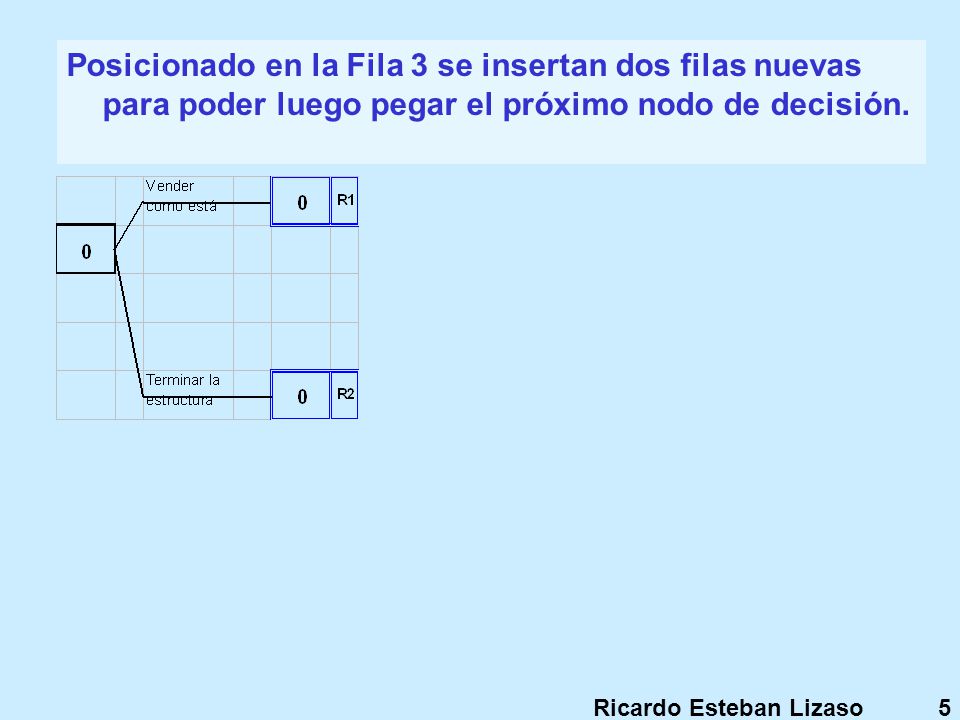

Posicionado en la Fila 3 se insertan dos filas nuevas para poder luego pegar el próximo nodo de decisión. Ricardo Esteban Lizaso

6 Ricardo Esteban Lizaso
Se selecciona el segundo módulo, que corresponde a un nodo de decisión con tres alternativas. Ricardo Esteban Lizaso

7 Ricardo Esteban Lizaso

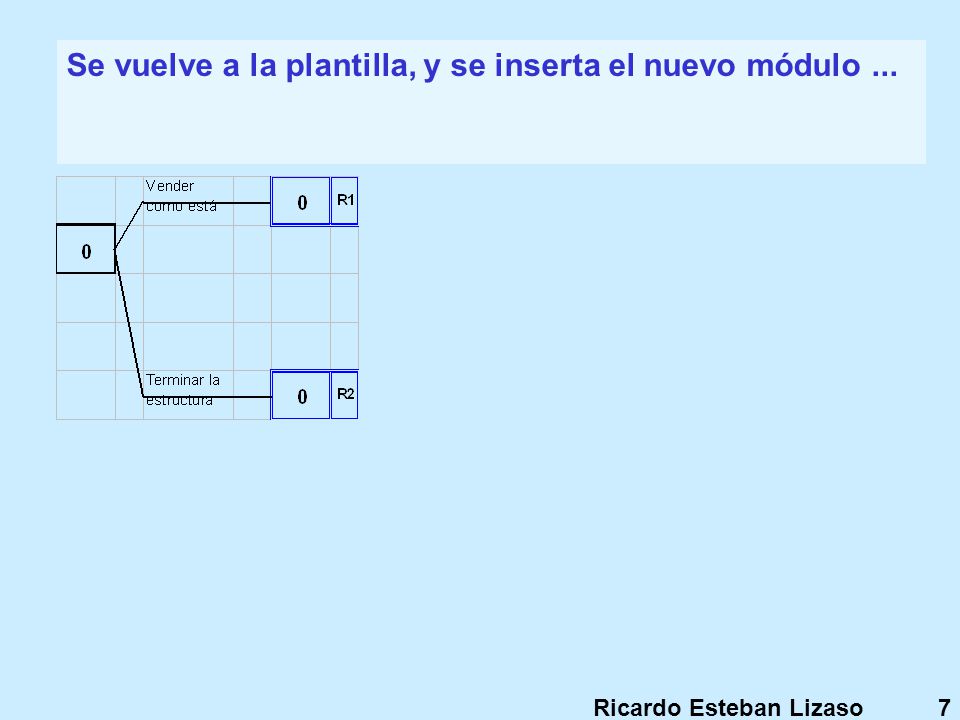

Se vuelve a la plantilla, y se inserta el nuevo módulo ... Ricardo Esteban Lizaso

8 Ricardo Esteban Lizaso

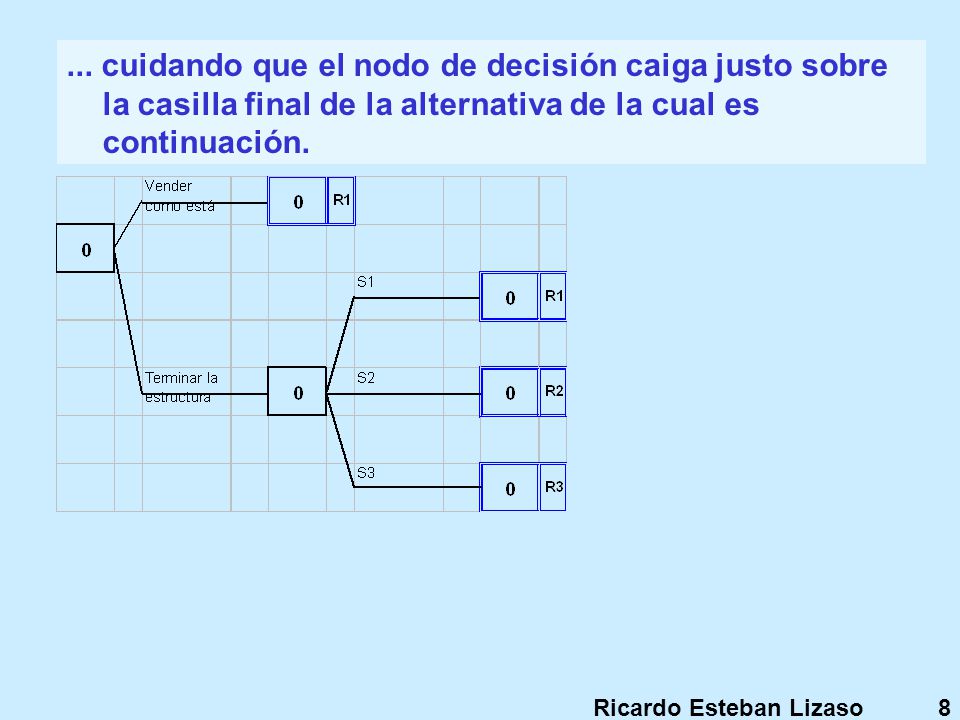

... cuidando que el nodo de decisión caiga justo sobre la casilla final de la alternativa de la cual es continuación. Ricardo Esteban Lizaso

9 Ricardo Esteban Lizaso

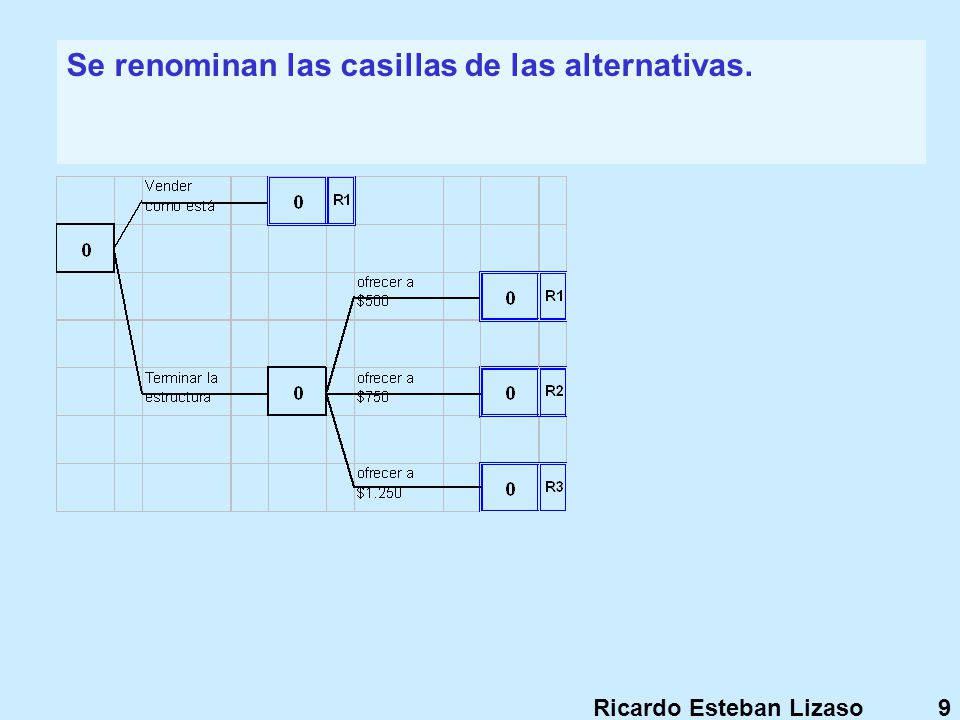

Se renominan las casillas de las alternativas. Ricardo Esteban Lizaso

10 Ricardo Esteban Lizaso

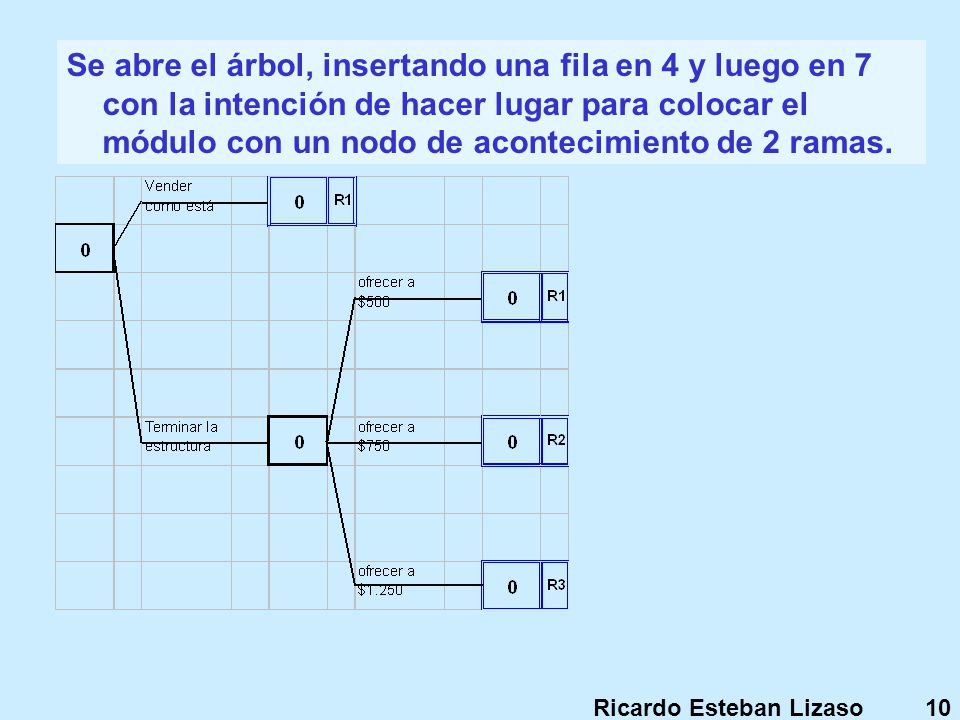

Se abre el árbol, insertando una fila en 4 y luego en 7 con la intención de hacer lugar para colocar el módulo con un nodo de acontecimiento de 2 ramas. Ricardo Esteban Lizaso

11 Ricardo Esteban Lizaso

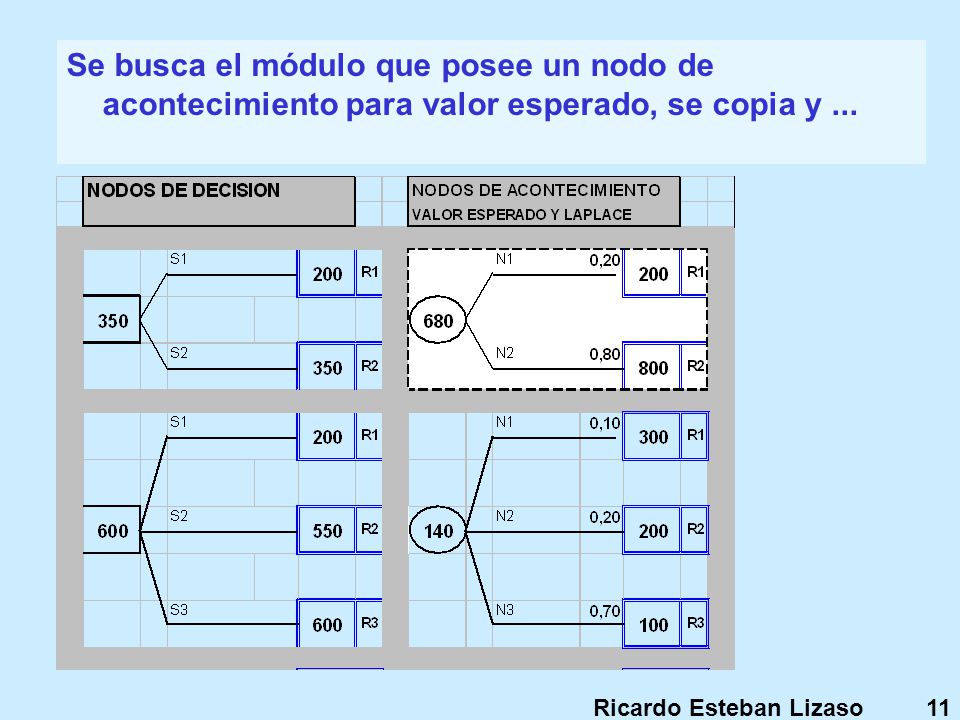

Se busca el módulo que posee un nodo de acontecimiento para valor esperado, se copia y ... Ricardo Esteban Lizaso

12 Ricardo Esteban Lizaso

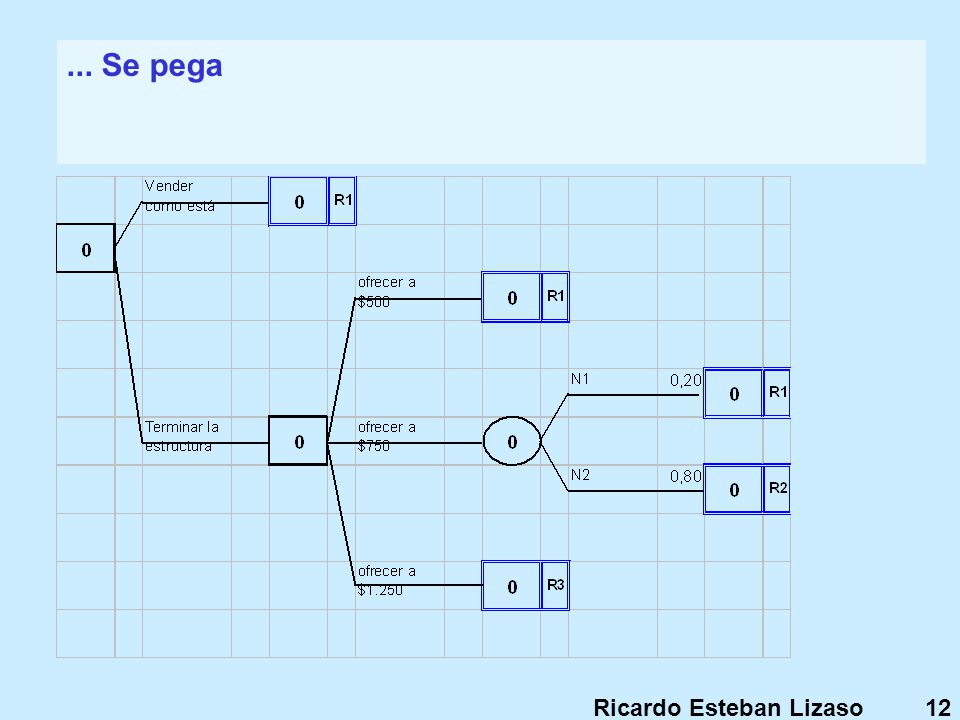

... Se pega Ricardo Esteban Lizaso

13 Ricardo Esteban Lizaso

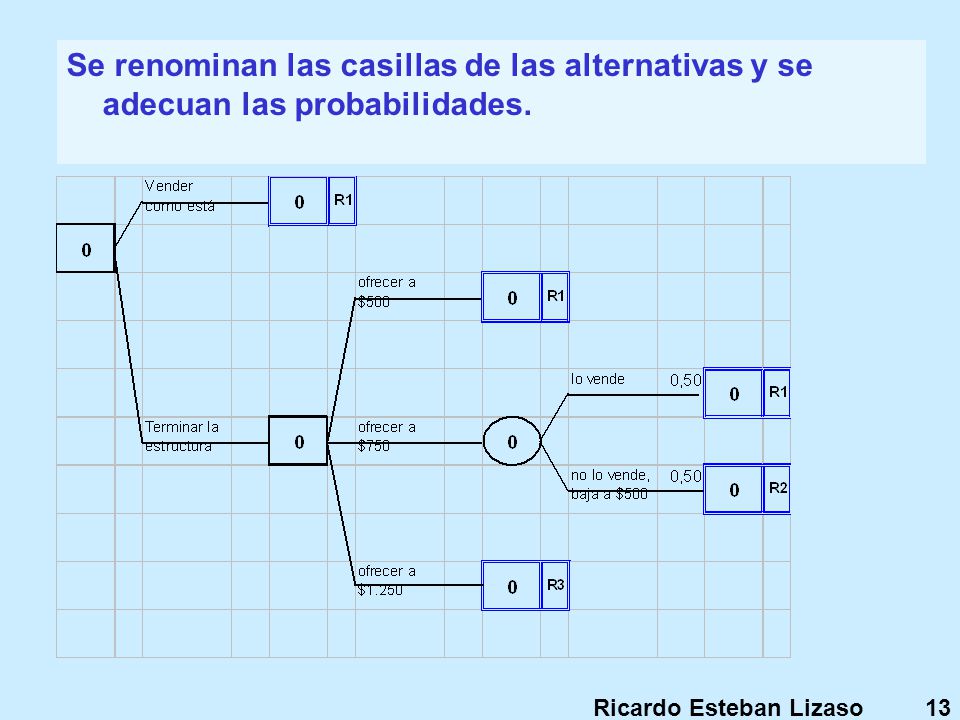

Se renominan las casillas de las alternativas y se adecuan las probabilidades. Ricardo Esteban Lizaso

14 Ricardo Esteban Lizaso
El módulo tiene una casilla de control que avisa si las probabilidades no suman el 100%. Ricardo Esteban Lizaso

15 Ricardo Esteban Lizaso

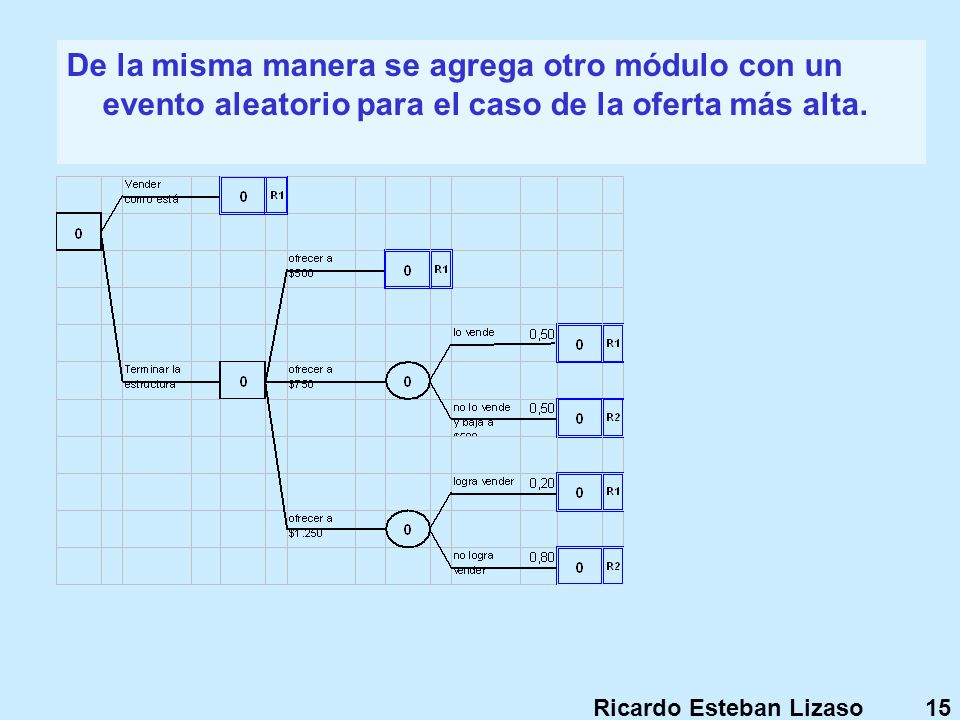

De la misma manera se agrega otro módulo con un evento aleatorio para el caso de la oferta más alta. Ricardo Esteban Lizaso

16 Ricardo Esteban Lizaso

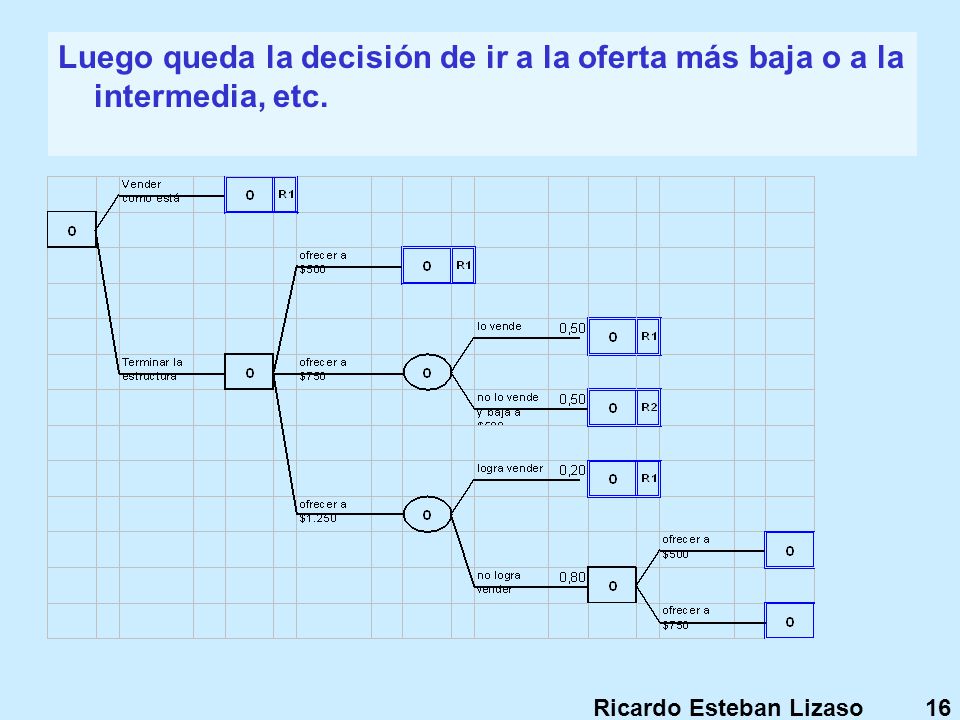

Luego queda la decisión de ir a la oferta más baja o a la intermedia, etc. Ricardo Esteban Lizaso

17 Ricardo Esteban Lizaso
En último término habrá que renumerar los casilleros finales del árbol para colocar allí los resultados. Ricardo Esteban Lizaso

18 Ricardo Esteban Lizaso
Para calcular los resultados se usa la tercer hoja del Libro de Excel, donde se detallan los ingresos y los costos relevantes. Ricardo Esteban Lizaso

19 Ricardo Esteban Lizaso

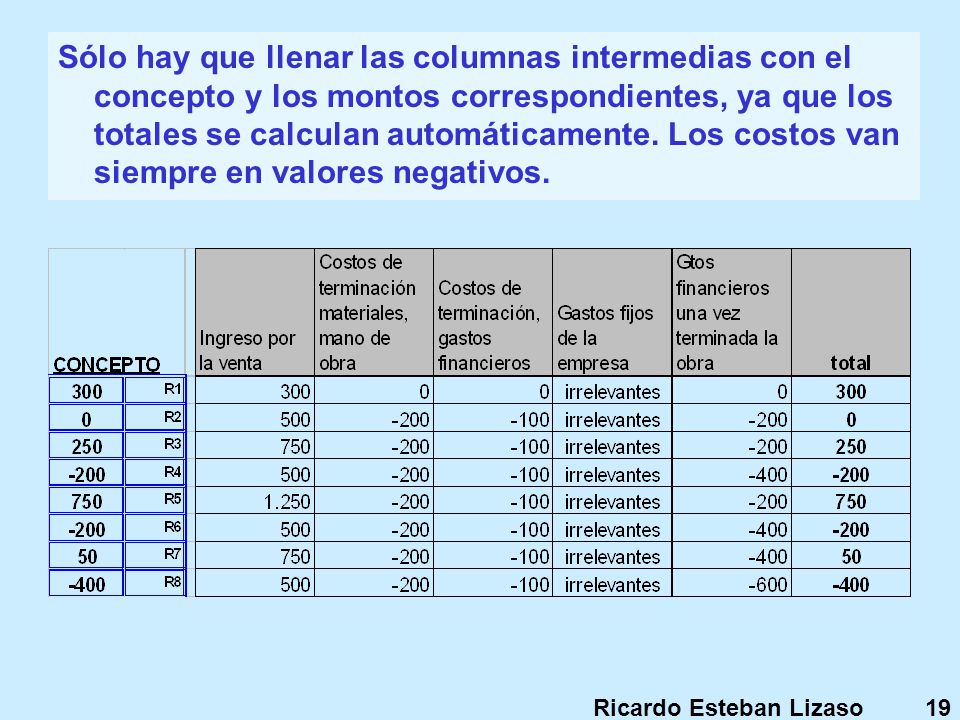

Sólo hay que llenar las columnas intermedias con el concepto y los montos correspondientes, ya que los totales se calculan automáticamente. Los costos van siempre en valores negativos. Ricardo Esteban Lizaso

20 Ricardo Esteban Lizaso

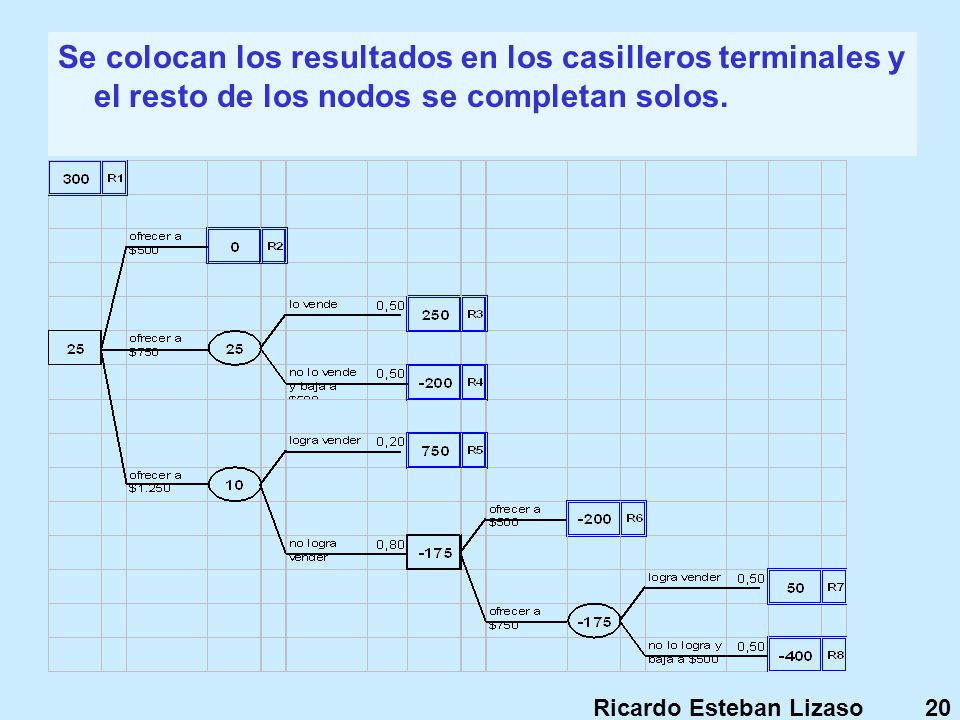

Se colocan los resultados en los casilleros terminales y el resto de los nodos se completan solos. Ricardo Esteban Lizaso

21 Ricardo Esteban Lizaso

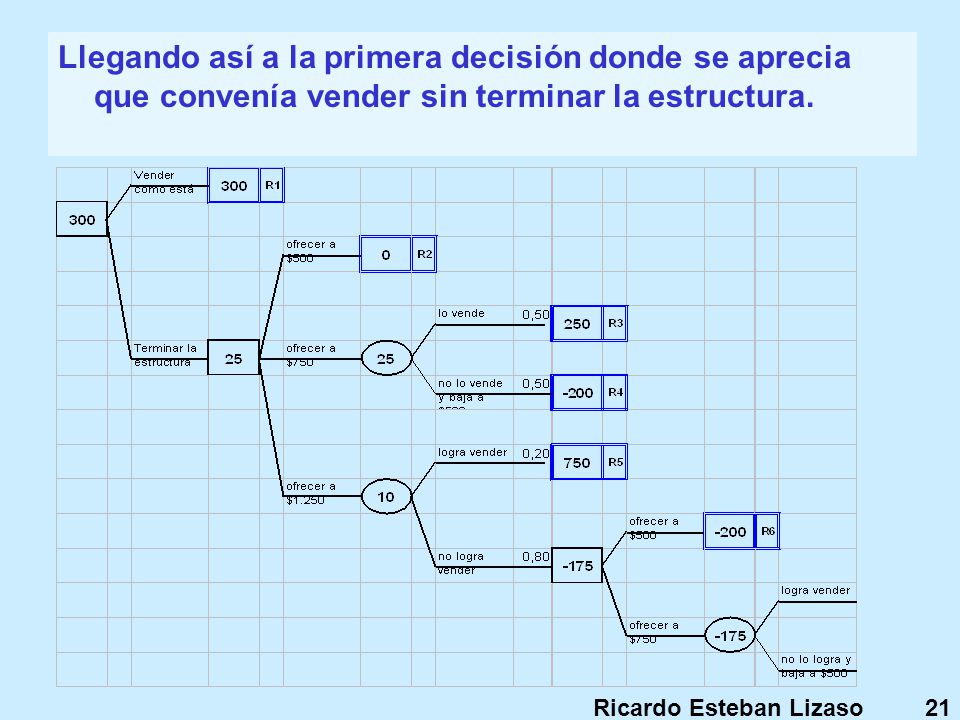

Llegando así a la primera decisión donde se aprecia que convenía vender sin terminar la estructura. Ricardo Esteban Lizaso

22 Ricardo Esteban Lizaso

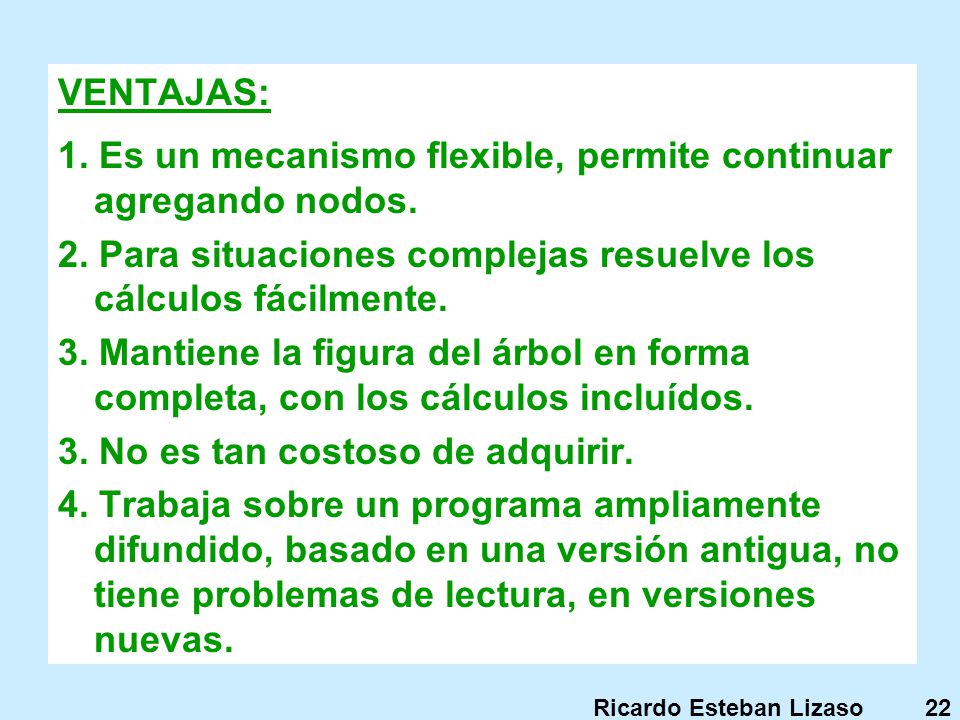

VENTAJAS: 1. Es un mecanismo flexible, permite continuar agregando nodos. 2. Para situaciones complejas resuelve los cálculos fácilmente. 3. Mantiene la figura del árbol en forma completa, con los cálculos incluídos. 3. No es tan costoso de adquirir. 4. Trabaja sobre un programa ampliamente difundido, basado en una versión antigua, no tiene problemas de lectura, en versiones nuevas. Ricardo Esteban Lizaso

23 Ricardo Esteban Lizaso
RESTRICCIONES: 1. Los criterios de decisión deben definirse al momento de construir el árbol. 2. Se ha preparado para nodos de hasta (7)siete ramas, pero podrían agregarse más amplios. 3. Requiere que siempre se haga espacio antes de insertar un nuevo módulo. 4. Debe acertar en sobreponer la celda operativa del módulo nuevo sobre la casilla terminal del anterior. 5. Hay que tener cuidado de no sobreescribir la hoja que contiene los módulos. Ricardo Esteban Lizaso

24 Ricardo Esteban Lizaso
DATOS DEL EXPOSITOR. Ricardo Esteban Lizaso Contador Público Profesor Adjunto interino de Teoría de la Decisión Correo electrónico: Ricardo Esteban Lizaso
