EXPLICACION: Primero examinara la dirección l:1/00 y l:1/01 si esta cerrado, esto es falso y al pulsar estas dos direcciones cambia a verdadero y energiza.

Presentación del tema: "EXPLICACION: Primero examinara la dirección l:1/00 y l:1/01 si esta cerrado, esto es falso y al pulsar estas dos direcciones cambia a verdadero y energiza."— Transcripción de la presentación:

1

2 EXPLICACION: Primero examinara la dirección l:1/00 y l:1/01 si esta cerrado, esto es falso y al pulsar estas dos direcciones cambia a verdadero y energiza la dirección 0:1/00 esto indica que no hay vibración y los alabes están cerrados, pero no olvidándose que también esta el botón de paro de todo el sistema del motor con la dirección l:1/04. En el segundo renglón hacemos el enclave del motor, primero checa la dirección l:1/02 si esta cerrado y indica falso y al pulsar la dirección l:1/02 cambia a verdadero y se energiza el motor indicando con la dirección 0:1/02. En el tercer renglón esta el temporizador con un tiempo de 20 segundos. Que sirve para que el motor arranque con vibración o los alabes estén abiertos. En el cuarto renglón examina la dirección l:1/01 después de los 20 segundos existe vibración o los alabes están abiertos inmediatamente se para el motor con la dirección 0:1/05. En este ultimo renglón si después de los 20 segundos del temporizador no existen vibraciones o los alabes están abiertos, entonces indica con la dirección 0:1/01 que el motor arranco sin problemas.

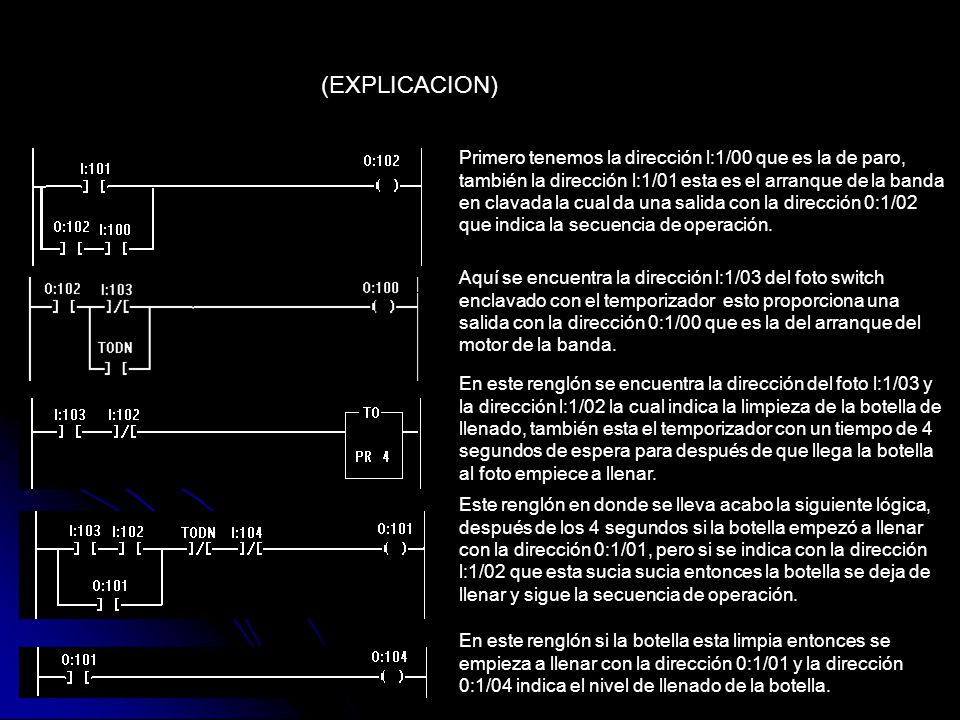

3 (EXPLICACION) Primero tenemos la dirección l:1/00 que es la de paro, también la dirección l:1/01 esta es el arranque de la banda en clavada la cual da una salida con la dirección 0:1/02 que indica la secuencia de operación. Aquí se encuentra la dirección l:1/03 del foto switch enclavado con el temporizador esto proporciona una salida con la dirección 0:1/00 que es la del arranque del motor de la banda. En este renglón se encuentra la dirección del foto l:1/03 y la dirección l:1/02 la cual indica la limpieza de la botella de llenado, también esta el temporizador con un tiempo de 4 segundos de espera para después de que llega la botella al foto empiece a llenar. Este renglón en donde se lleva acabo la siguiente lógica, después de los 4 segundos si la botella empezó a llenar con la dirección 0:1/01, pero si se indica con la dirección l:1/02 que esta sucia sucia entonces la botella se deja de llenar y sigue la secuencia de operación. En este renglón si la botella esta limpia entonces se empieza a llenar con la dirección 0:1/01 y la dirección 0:1/04 indica el nivel de llenado de la botella.
