1 ASPECTOS FISICOS

2 FLUIDOS IDEALES FLUIDOS REALES ASPECTOS HIDROSTATICA HIDRODINAMICA
FISICOS FLUIDOS IDEALES HIDROSTATICA HIDRODINAMICA FLUIDOS REALES LEY DE POISEUILLE PRESION DINAMICA FLUJOS MENU GENERAL

3 No hallan resistencia en su desplazamiento
El concepto de los FLUIDOS IDEALES ha sido la base del desarrollo de las leyes físicas y se basa en una abstracción que acepta que los fluidos ideales: Carecen de viscosidad No son compresibles No hallan resistencia en su desplazamiento La capas superpuestas se desplazan a la misma velocidad . clic Los FLUIDOS REALES cumplen las leyes físicas con las modificaciones establecidas por sus características: Presentan viscosidad y densidad Son compresibles Hallan resistencia en su desplazamiento Las capas superpuestas se desplazan a diferentes velocidades . clic HIDROSTATICA es el conjunto de leyes que rigen el comportamiento de fluidos ideales sin movimiento. HIDRODINAMICA se refiere al comportamiento de los fluidos ideales en movimiento MENU 1 de 1

4 PRESION EFECTIVA, GRAVITACIONAL
PRINCIPIO DE PASCAL FORMAS DE MEDICION SISTEMAS RIGIDOS y ELASTICOS PRESION TRANSMURAL TUBOS VASOS DE PLEURA VASOS DE PULMON PRESION TRANSMURAL EN PULMON HIDROSTATICA MENU GENERAL

5 FLUIDOS IDEALES Et = Eest = ( Eef + Egrav ) Et = Eest = ( PV + m g h )

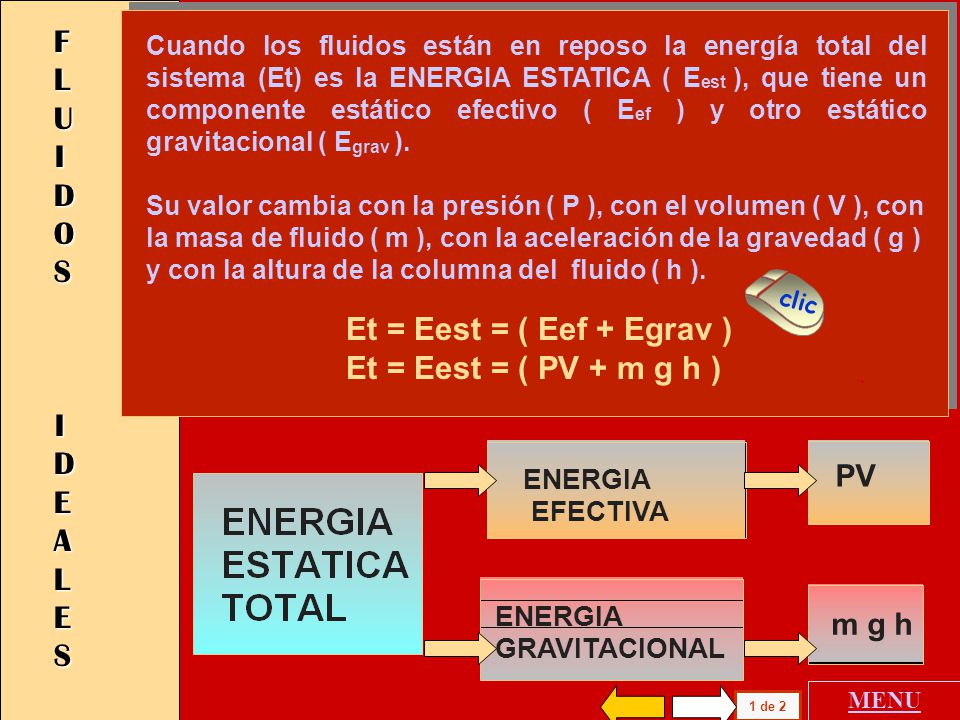

Cuando los fluidos están en reposo la energía total del sistema (Et) es la ENERGIA ESTATICA ( Eest ), que tiene un componente estático efectivo ( Eef ) y otro estático gravitacional ( Egrav ). Su valor cambia con la presión ( P ), con el volumen ( V ), con la masa de fluido ( m ), con la aceleración de la gravedad ( g ) y con la altura de la columna del fluido ( h ). clic Et = Eest = ( Eef + Egrav ) Et = Eest = ( PV + m g h ) . ENERGIA EFECTIVA PV ENERGIA GRAVITACIONAL m g h MENU 1 de 2

6 Vea las proximas pantallas
En fisiología es común el uso de la variable presión en razón de que la energía expresada por unidad de volumen es la presión total de un fluido. Et / V = Pt HIDROSTATICA clic . PRESION EFECTIVA = Pt V / V = Pe = P PRESION GRAVITACIONAL = ( m / V ) g h = δ g h = P g = G PRESION TOTAL = Pest = P + G = P + d g h Vea las proximas pantallas MENU 2 de 2

7 Según el PRINCIPIO DE PASCAL
Pt 1 = 1 P = 0 G = 1 2 = 0.5 G = 0.5 3 = 1 G = 0 . . Según el PRINCIPIO DE PASCAL todos los puntos de un mismo plano horizontal tiene la misma PRESION ESTATICA EFECTIVA (P) y como son puntos que están a la misma altura tienen la misma PRESION GRAVITACIONAL (G). clic SUPERFICIE DEL LIQUIDO Pt1 = P1 = G1 = 1 En la parte superior del líquido toda la energía del sistema se manifiesta como ENERGIA GRAVITACIONAL (G) O POTENCIAL, que no puede ser medida salvo cuando se transforma en PRESION EFECTIVA (P). clic FONDO DEL RECIPIENTE Pt3 = P3 = G3 = 0 En la capa del fondo del recipiente hay una columna líquida que ejerce una PRESION GRAVITACIONAL (G) y toda la energía se ha transformado en PRESION ESTATICA EFECTIVA (P). MENU 1 de 1

8 MANOMETRO Es un instrumento que permite medir presiones relativas y no absolutas pues compara las presiones desconocidas con la de referencia que es la presión barométrica. Sus unidades son cm de H20 o mm de Hg. PRESIONES ESTATICAS P b = r g h clic P b 760 absoluta = 760 mmHg relativa = mmHg . BAROMETRO Es un instrumento que permite medir las presiones absolutas que en general se expresan en atmósferas (Atm) unidad equivalente a 760 mmHg. El kPascal es equivalente a 7,5 mmHg y el Torr a 1 mmHg. MENU 1 de 3

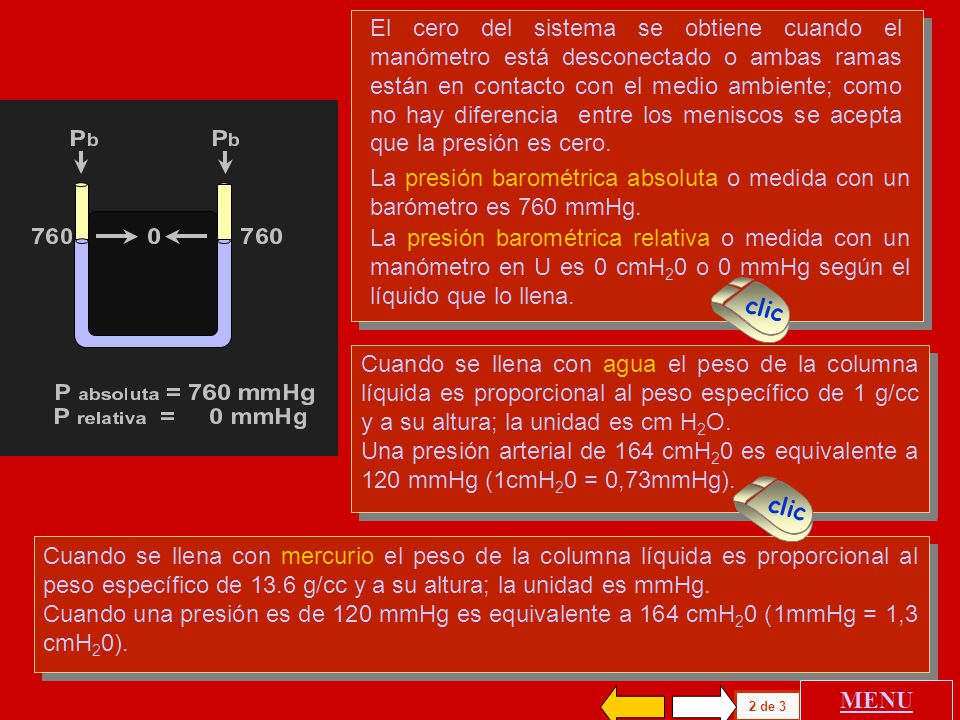

9 El cero del sistema se obtiene cuando el manómetro está desconectado o ambas ramas están en contacto con el medio ambiente; como no hay diferencia entre los meniscos se acepta que la presión es cero. La presión barométrica absoluta o medida con un barómetro es 760 mmHg. La presión barométrica relativa o medida con un manómetro en U es 0 cmH20 o 0 mmHg según el líquido que lo llena. clic . Cuando se llena con agua el peso de la columna líquida es proporcional al peso específico de 1 g/cc y a su altura; la unidad es cm H2O. Una presión arterial de 164 cmH20 es equivalente a 120 mmHg (1cmH20 = 0,73mmHg). clic . Cuando se llena con mercurio el peso de la columna líquida es proporcional al peso específico de 13.6 g/cc y a su altura; la unidad es mmHg. Cuando una presión es de 120 mmHg es equivalente a 164 cmH20 (1mmHg = 1,3 cmH20). MENU 2 de 3

10 750 < 760 750 – 760 = -10 P < Pb < 0 P = x P=0 Pb Presión –
Si el menisco desciende en la rama conectada al recipiente la presión medida es mayor que la barométrica. Presión + supra atmosférica Cuando se conecta un manómetro a un recipiente cuya presión se desconoce y ella es igual a la barométrica los meniscos se mantienen sin modificación. P=0 clic clic P = x P absoluta = 760 P relativa = P - Pb = 0 Pb Si el menisco asciende en la rama conectada al recipiente la presión medida es menor que la barométrica. Presión – sub atmosférica MENU 3 de 3

11 SISTEMAS RIG. Y ELASTICOS
SISTEMAS RIGIDOS Los sistemas constituidos por tubos rígidos no modifican su radio por variaciones de la Presión Estática Efectiva. Tampoco modifican su radio por acción de presiones externas. SISTEMAS RIGIDOS SISTEMAS RIG. Y ELASTICOS Y ELASTICOS clic SISTEMAS ELASTICOS Los sistemas fisiológicos están constituidos por tubos elásticos que sufren modificaciones en su radio por las presiones internas y externas. MENU 1 de 1

12 PRESION TRANSMURAL PTM = PIM - PEM
En razón de la incidencia de la PRESION INTRAMURAL (PIM) y de la PRESION EXTRAMURAL (PEM) se debe considerar la influencia de ambas presiones sobre el fluido contenido en los tubos elásticos. Conceptualmente es muy importante la PTM, pero su medición es muy compleja y su uso clínico es poco habitual. Ello conduce a que algunos resultados no puedan interpretarse adecuadamente. PRESION TRANSMURAL PRESION TRANSMURAL clic PTM = PIM - PEM PTM = 10 PEM < PIM PTM = PIM=10 PEM=0 PTM = 10 PEM < PIM PTM = 5 - (-5) PIM=5 PEM= - 5 PEM > PIM PTM = PTM = -5 PIM=10 PEM=15 MENU 1 de 2

13 pero la diferencia será nula y la PTM no variará en su valor de cero.

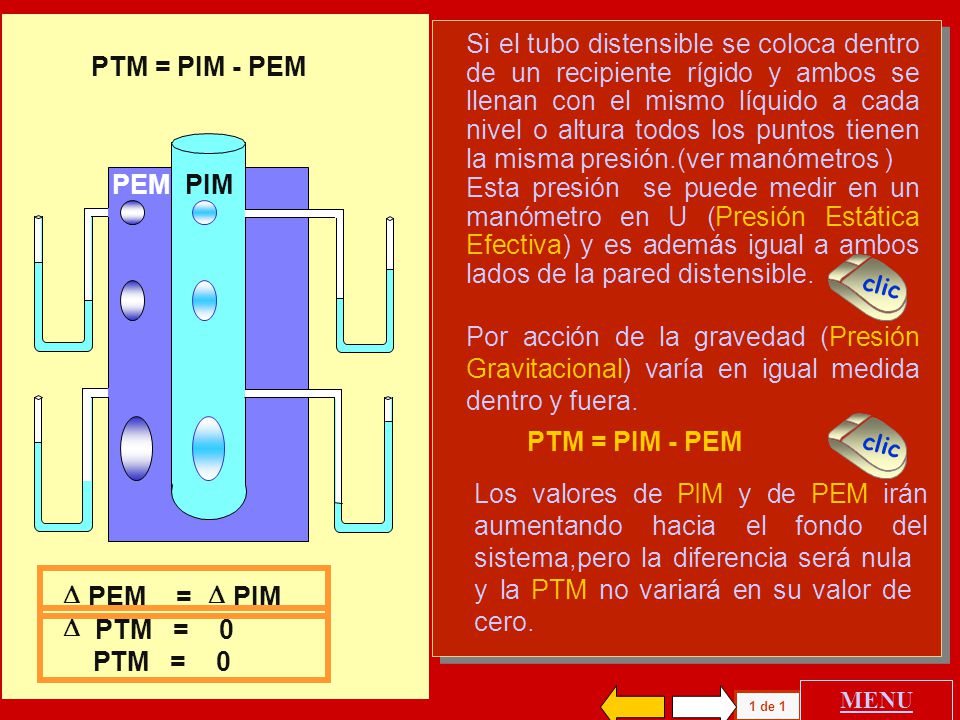

PTM = PIM - PEM D PEM = PIM PTM = 0 P TM = 0 Si el tubo distensible se coloca dentro de un recipiente rígido y ambos se llenan con el mismo líquido a cada nivel o altura todos los puntos tienen la misma presión.(ver manómetros ) Esta presión se puede medir en un manómetro en U (Presión Estática Efectiva) y es además igual a ambos lados de la pared distensible. PEM PIM clic Por acción de la gravedad (Presión Gravitacional) varía en igual medida dentro y fuera. clic PTM = PIM - PEM Los valores de PIM y de PEM irán aumentando hacia el fondo del sistema, pero la diferencia será nula y la PTM no variará en su valor de cero. MENU 1 de 1

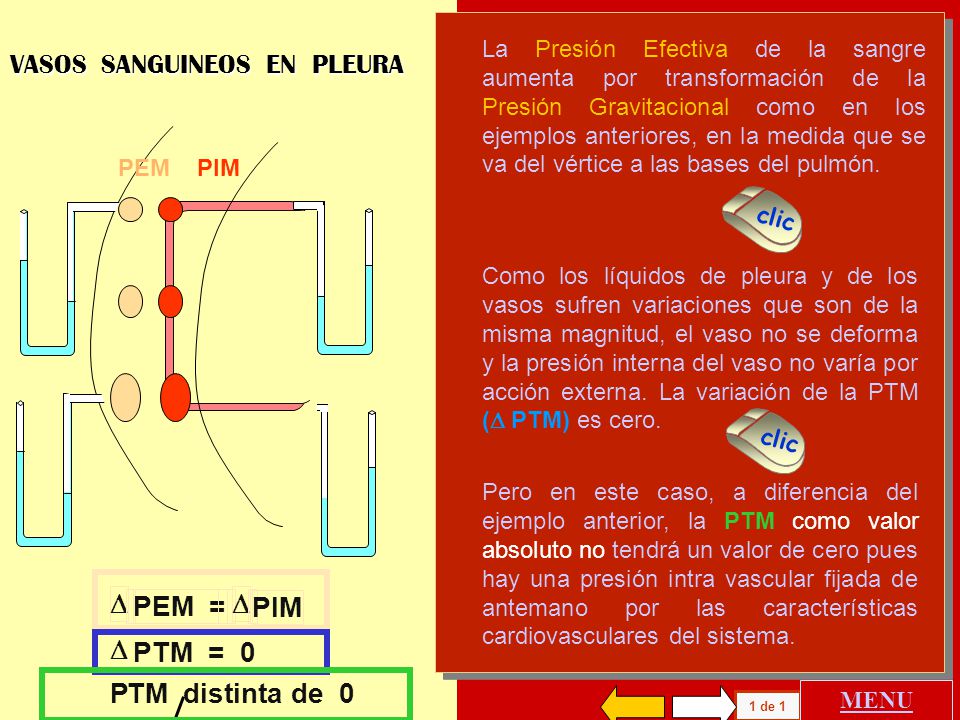

14 D PEM = PIM D PTM = 0 P TM distinta de 0 VASOS SANGUINEOS EN PLEURA
PTM vasos pleura La Presión Efectiva de la sangre aumenta por transformación de la Presión Gravitacional como en los ejemplos anteriores, en la medida que se va del vértice a las bases del pulmón. VASOS SANGUINEOS EN PLEURA PEM PIM clic Como los líquidos de pleura y de los vasos sufren variaciones que son de la misma magnitud, el vaso no se deforma y la presión interna del vaso no varía por acción externa. La variación de la PTM ( PTM) es cero. clic Pero en este caso, a diferencia del ejemplo anterior, la PTM como valor absoluto no tendrá un valor de cero pues hay una presión intra vascular fijada de antemano por las características cardiovasculares del sistema. D PEM = PIM D PTM = 0 P TM distinta de 0 MENU 1 de 1

15 PEM < PIM PTM = PIM=10 PEM=0 La PRESION INTRAMURAL entendida como PRESION EFECTIVA va aumentando desde la superficie al fondo del tubo elástico y éste se deforma. Si la PEM es igual a cero no tendrá incidencia sobre la PRESION TOTAL (PTM) que se puede ejercer sobre el fluido. PTM = PIM - PEM = = +10 clic PEM < PIM PTM = 5 - (-5) PIM=5 PEM= - 5 La PTM puede tener el mismo valor de 10, si la PIM vale 5 y la PEM -5. PTM = 5 - (-5) = +10 MENU 2 de 2

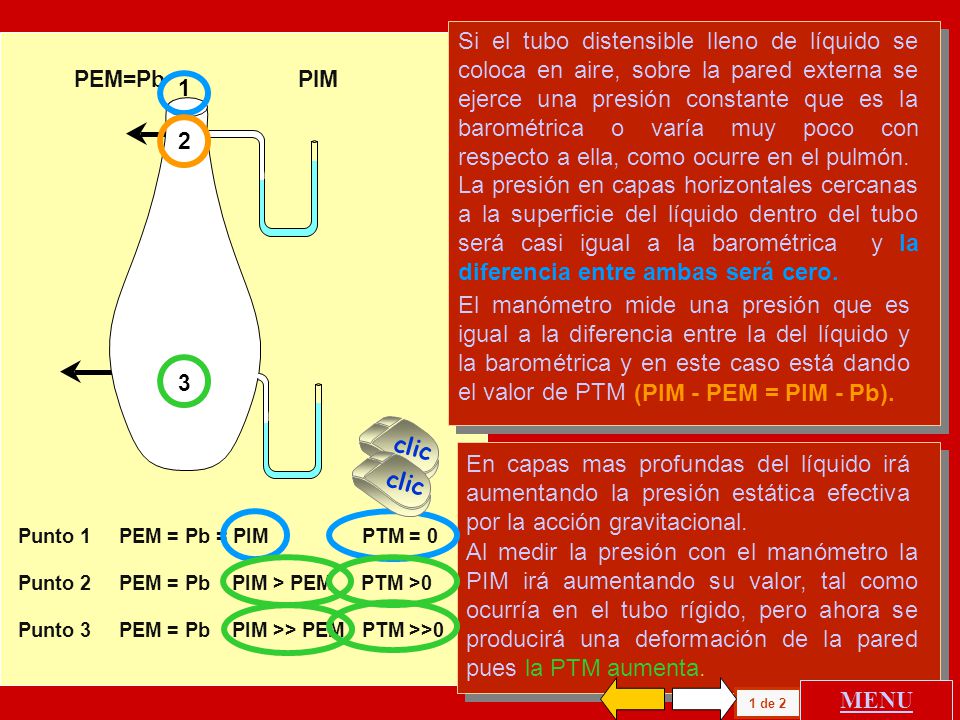

16 Si el tubo distensible lleno de líquido se coloca en aire, sobre la pared externa se ejerce una presión constante que es la barométrica o varía muy poco con respecto a ella, como ocurre en el pulmón. PEM=Pb PIM Punto PEM = Pb = PIM PTM = 0 Punto PEM = Pb PIM > PEM PTM >0 Punto PEM = Pb PIM >> PEM PTM >>0 1 2 3 La presión en capas horizontales cercanas a la superficie del líquido dentro del tubo será casi igual a la barométrica y la diferencia entre ambas será cero. El manómetro mide una presión que es igual a la diferencia entre la del líquido y la barométrica y en este caso está dando el valor de PTM (PIM - PEM = PIM - Pb). clic En capas mas profundas del líquido irá aumentando la presión estática efectiva por la acción gravitacional. clic Al medir la presión con el manómetro la PIM irá aumentando su valor, tal como ocurría en el tubo rígido, pero ahora se producirá una deformación de la pared pues la PTM aumenta. MENU 1 de 2

17 Cuando la PIM y la PEM son de igual valor y signo la PTM es cero.

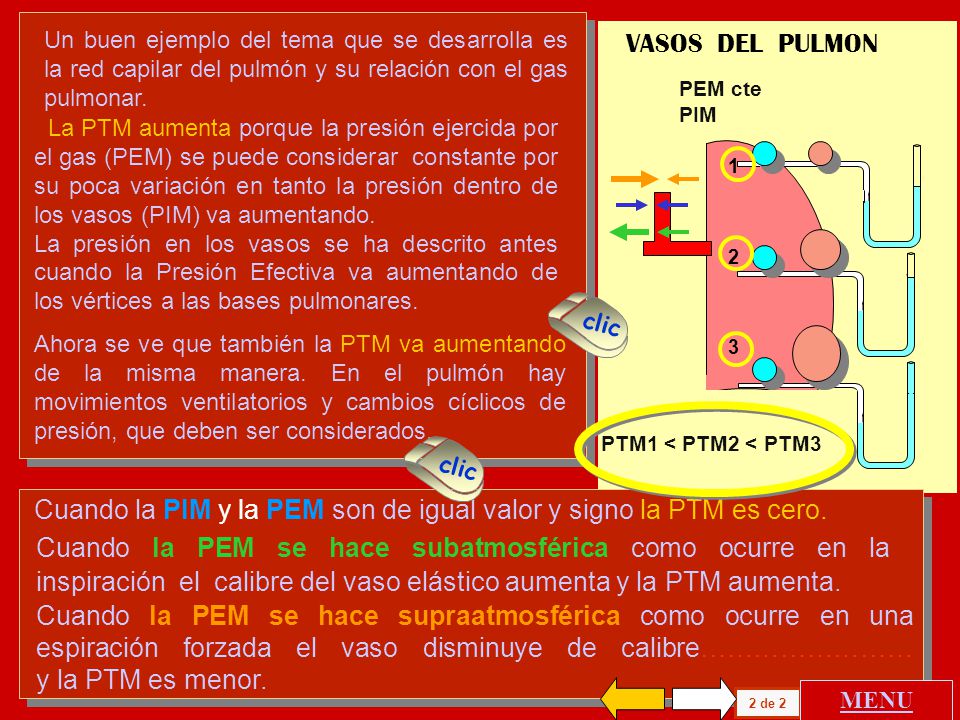

Un buen ejemplo del tema que se desarrolla es la red capilar del pulmón y su relación con el gas pulmonar. PEM cte PIM 1 2 3 PTM1 < PTM2 < PTM3 VASOS DEL PULMON La PTM aumenta porque la presión ejercida por el gas (PEM) se puede considerar constante por su poca variación en tanto la presión dentro de los vasos (PIM) va aumentando. La presión en los vasos se ha descrito antes cuando la Presión Efectiva va aumentando de los vértices a las bases pulmonares. clic Ahora se ve que también la PTM va aumentando de la misma manera. En el pulmón hay movimientos ventilatorios y cambios cíclicos de presión, que deben ser considerados. clic Cuando la PIM y la PEM son de igual valor y signo la PTM es cero. Cuando la PEM se hace subatmosférica como ocurre en la inspiración el calibre del vaso elástico aumenta y la PTM aumenta. Cuando la PEM se hace supraatmosférica como ocurre en una espiración forzada el vaso disminuye de calibre…………………… y la PTM es menor. MENU 2 de 2

18 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transpulmonar (PTP) permite conocer la interacción de las fuerzas que actúan sobre la pared del pulmón: la PIM es la alveolar y la PEM es la pleural PTP = PIM - PEM = PA - Ppl clic PTP La PA se suele medir como la presión en la boca (Pbo) en condiciones de relajación del sistema elástico o de flujo cero. La Ppl se mide por medio de un balón colocado en esófago Esta PTP se mide habitualmente con un trasductor diferencial y es la forma mas adecuada para estudiar modificaciones en el comportamiento elástico del pulmón. clic La graficación de la PTP en relación al volumen alcanzado por el pulmón permite medir la compliance pulmonar (DV/DP) o estimar la resistencia elástica. MENU 1 de 3

19 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transtorácica (PTT) permite conocer la interacción de las fuerzas que actúan sobre la pared torácica: la PIM es la pleural (Ppl) y la PEM es la barométrica (Pb) clic PTT = PIM - PEM = Ppl - Pb = Ppl – 0 = Ppl PTT No es habitual su medición como manera específica de conocer la complacencia de la caja torácica. Ppl Pero si es importante la incidencia de sus valores sobre el aspecto físico de los individuos con diferente patología. Ppl El paciente obstructivo crónico tiene una complacencia pulmonar aumentada (retracción elástica disminuida) y una PTT menos negativa, lo que unido al atrapamiento aéreo configura un tórax grande. clic clic El paciente restrictivo tiene una complacencia disminuida (retracción elástica aumentada) y una PTT mas negativa, por lo que presenta un tórax pequeño. MENU 2 de 3

20 PRESIONES TRANSMURALES
EN EL PULMON La Presión Transdiafragmática (Pdi) permite conocer la interacción de las fuerzas que actúan sobre el diafragma: la PIM es la abdominal (Pabd) y la PEM es la pleural (Ppl) Pdi = PIM - PEM = Pab - Ppl clic . La misma sonda de doble vía que se usa para medir Ppl se ingresa hasta el estómago para calcular la Pabd La Pabd se mide como presión estomacal y se le restan 8 cmH20 atribuidas a la contracción del músculo gástrico. Pdi Ppl La Pdi se completa con su diferencia con la Pdimax obtenida por esfuerzo máximo, con el tiempo en que es activa durante la inspiración (Ti / Ttot). clic TTdi = (Pdi/ Pdimax) * Ti/Ttot Es un índice que se utiliza para cuantificar fatiga diafragmática. MENU 3 de 3

21 FLUIDOS IDEALES HIDRODINAMICA PRESION TOTAL PRINCIPIO DE BERNOUILLE
TUBOS PRINCIPIO DE BERNOUILLE EJEMPLOS MENU GENERAL

22 HIDRODINAMICA FLUIDOS EN MOVIMIENTO ENERGIA DINAMICA TOTAL P + G

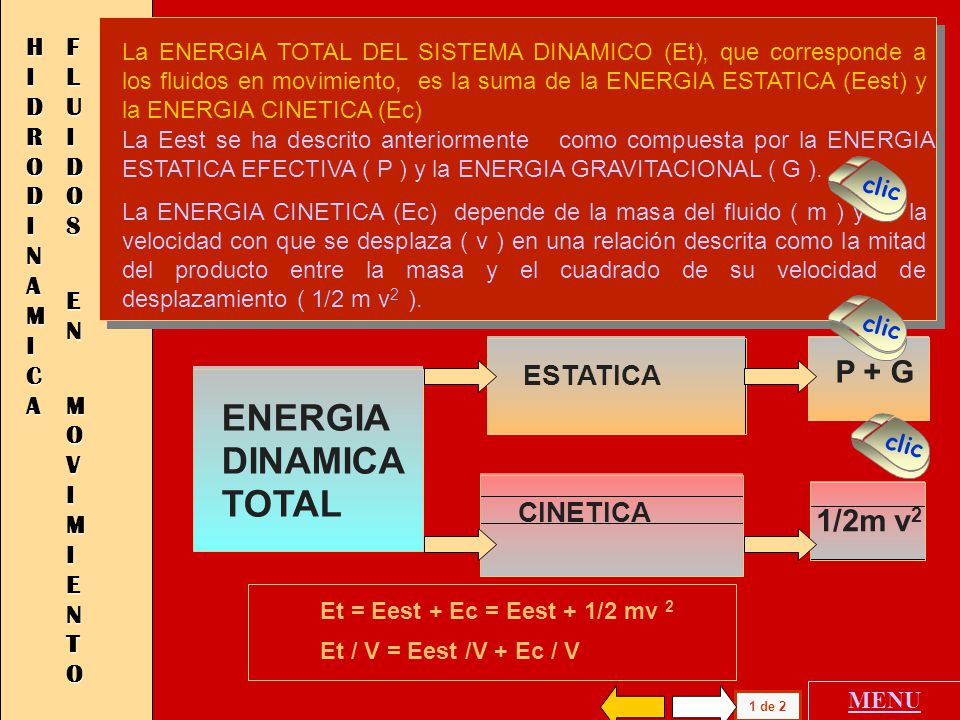

La ENERGIA TOTAL DEL SISTEMA DINAMICO (Et), que corresponde a los fluidos en movimiento, es la suma de la ENERGIA ESTATICA (Eest) y la ENERGIA CINETICA (Ec) La Eest se ha descrito anteriormente como compuesta por la ENERGIA ESTATICA EFECTIVA ( P ) y la ENERGIA GRAVITACIONAL ( G ). clic La ENERGIA CINETICA (Ec) depende de la masa del fluido ( m ) y de la velocidad con que se desplaza ( v ) en una relación descrita como la mitad del producto entre la masa y el cuadrado de su velocidad de desplazamiento ( 1/2 m v2 ). clic ESTATICA P + G ENERGIA DINAMICA TOTAL clic CINETICA 1/2m v2 Et = Eest + Ec = Eest + 1/2 mv 2 Et / V = Eest /V + Ec / V MENU 1 de 2

23 Et = Eest + Ec = Eest + 1/2 mv2 Et / V = Eest / V + Ec / V

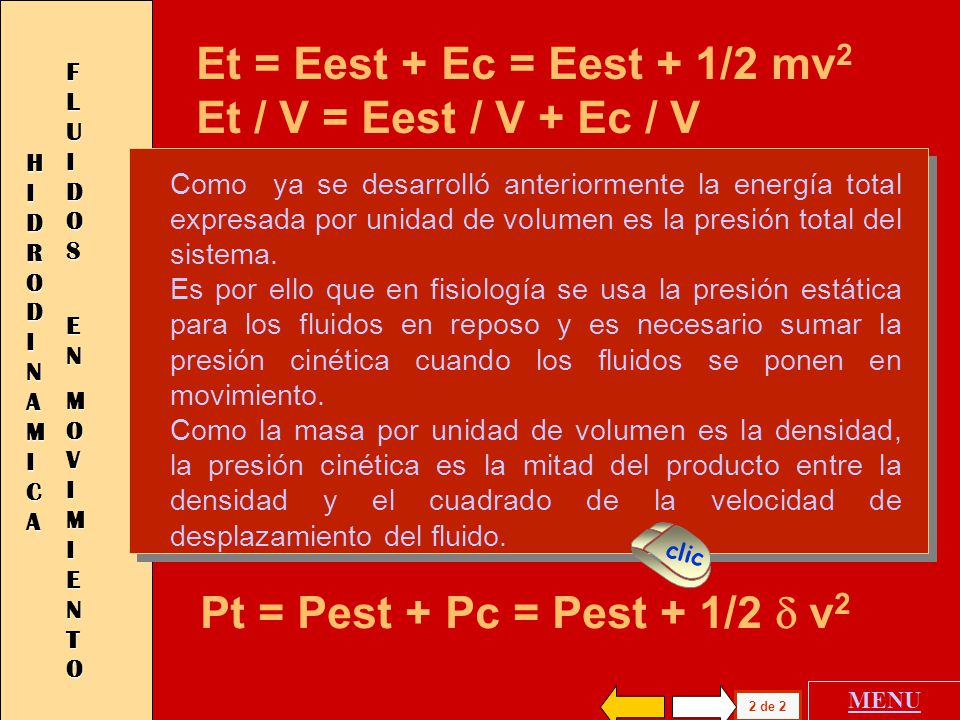

FLUIDOS EN MOVIMIENTO HIDRODINAMICA Como ya se desarrolló anteriormente la energía total expresada por unidad de volumen es la presión total del sistema. Es por ello que en fisiología se usa la presión estática para los fluidos en reposo y es necesario sumar la presión cinética cuando los fluidos se ponen en movimiento. Como la masa por unidad de volumen es la densidad, la presión cinética es la mitad del producto entre la densidad y el cuadrado de la velocidad de desplazamiento del fluido. clic Pt = Pest + Pc = Pest + 1/2 d v2 MENU 2 de 2

24 PRESION ESTATICA Pt = Pest + Pc Y CINETICA .

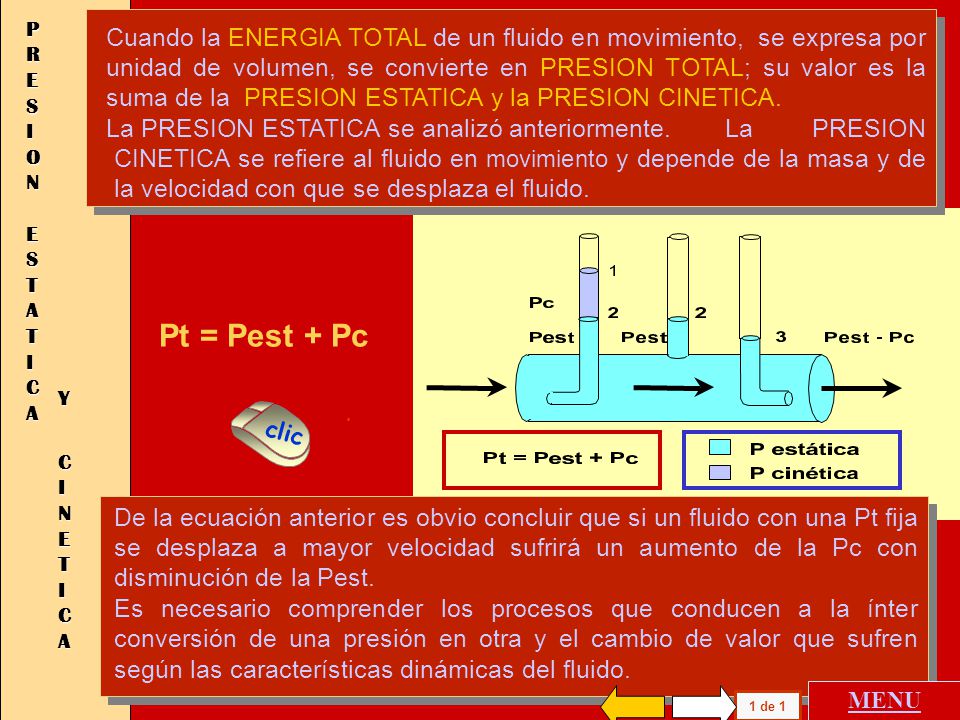

Cuando la ENERGIA TOTAL de un fluido en movimiento, se expresa por unidad de volumen, se convierte en PRESION TOTAL; su valor es la suma de la PRESION ESTATICA y la PRESION CINETICA. La PRESION ESTATICA se analizó anteriormente. La PRESION CINETICA se refiere al fluido en movimiento y depende de la masa y de la velocidad con que se desplaza el fluido. Pt = Pest + Pc Y CINETICA clic . De la ecuación anterior es obvio concluir que si un fluido con una Pt fija se desplaza a mayor velocidad sufrirá un aumento de la Pc con disminución de la Pest. Es necesario comprender los procesos que conducen a la ínter conversión de una presión en otra y el cambio de valor que sufren según las características dinámicas del fluido. MENU 1 de 1

25 PRESIONES DE FLUIDOS IDEALES EN MOVIMIENTO
En el caso de los "fluidos ideales" se mide la Pest y la Pc en un punto y se define a todo el sistema pues la energía total no cambia. En los fluidos reales se debe conocer la presión al inicio y al final del tubo por el que circula el fluido. Al colocar un tubo con el codo opuesto al flujo se mide la Pt, pues el líquido se detiene contra el área de ingreso al tubo con el que se mide la presión. La Pc se transforma en Pest y esta presión total ejercida sobre la superficie del tubo es la que produce el ascenso del líquido hasta el punto 1. clic Si el tubo que se usa no tiene codo y corta sobre la superficie del líquido se medirá solo la Pest y su valor se muestra en el punto 2. Pt = Pest + Pc Pc Pest Pest Pest - Pc P estática P cinética 3 1 2 clic . Si el tubo tiene un codo en el sentido en que fluye el líquido se medirá una presión que es la Pest menos la Pc (Punto 3). Se observa una disminución de la presión que es proporcional a la velocidad con que circula el fluido. MENU 1 de 1

26 PRINCIPIO DE BERNOUILLE
a.- Es similar al fenómeno tal como se descri bió en el ejemplo anterior. b.- Cuando el fluido circula por un tubo con su radio disminuido, la PRESION TOTAL (Pt) no varía pues se analiza el fenómeno con las propiedades de un fluido "ideal". clic La Pt se mantiene constante pero varía la relación entre la Pest y la Pc. La Pest disminuye su valor porque la velocidad del líquido aumenta con el consiguiente aumento de su Pc. Si sólo se considera la disminución de la Pest se puede pensar que la energía total del sistema ha cambiado y es un error que se suele cometer con relativa frecuencia en razón de que la Pc no se mide en forma directa. . clic a b c Pt Pest P t = P est + P c.- Si se regresa a la situación inicial, al ser comparado con el tubo con radio menor, la Pest aumenta por una menor Pc pues el fluido ha reducido su velocidad, El fluido circula de menor a mayor Pest lo que pareciera negar conceptos físicos tradicionales. . MENU 1 de 1

27 ES INTERESANTE ANALIZAR LOS EJEMPLOS ANTERIORES
ES INTERESANTE ANALIZAR LOS EJEMPLOS ANTERIORES CON SIMILES FISIOLOGICOS. Paso de a b : Un vaso normal (a) sufre una trombosis por lo que disminuye su radio (b). El consiguiente aumento de velocidad del fluido conduce a un aumento de su Pc y a una disminución de su Pest; es un hecho adicional que agrava la situación de la trombosis y favorece el cierre del vaso. clic Paso de b c : Una arteria aorta tiene parte de su recorrido normal (b) pero presenta un aneurisma (c). a b c Pt Pest P t = P est + P Al encontrar la sangre un vaso con un calibre mayor disminuye la velocidad y también la Pc, con el consiguiente aumento de la Pest. La presencia de una pared débil y el aumento de presión aumentan aun mas el radio de la aorta. clic Pasos sucesivos de a b : La disminución del calibre de un bronquio con disminución de la Pest puede conducir al cierre de su luz. Inmediatamente se detiene el movimiento del gas y hay un aumento de la Pest que abrirá la vía. Al comenzar nuevamente a circular el gas se produce un aumento de la Pc con disminución de la Pest; nuevamente se cierra la vía. De esta manera se genera el "flutter" o aleteo o el "diente de sierra" en las curvas flujo volumen. MENU 1 de 4

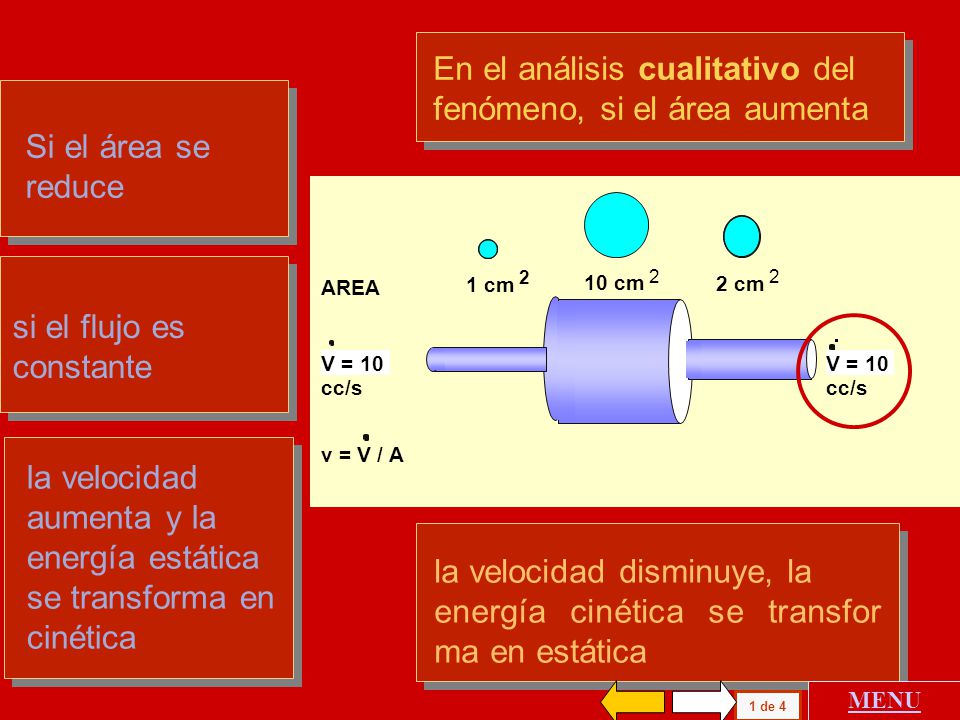

28 En el análisis cualitativo del fenómeno, si el área aumenta
Si el área se reduce 10 cm 2 2 cm 2 1 cm 2 V = 10 cc/s AREA v = V / A si el flujo es constante la velocidad aumenta y la energía estática se transforma en cinética la velocidad disminuye, la energía cinética se transfor ma en estática MENU 1 de 4

29 . 10 cm 1 cm / s 2 cm 5 cm / s AREA = p r 1 cm 10 cm / s V = 10 cc/s

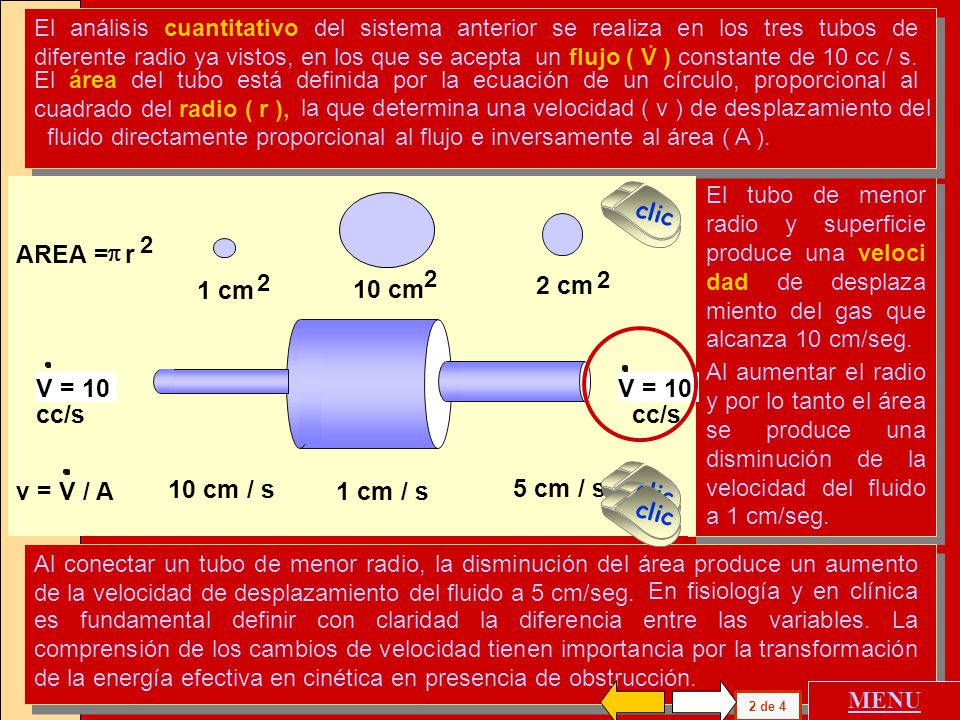

El análisis cuantitativo del sistema anterior se realiza en los tres tubos de diferente radio ya vistos, en los que se acepta un flujo ( V ) constante de 10 cc / s. . El área del tubo está definida por la ecuación de un círculo, proporcional al cuadrado del radio ( r ), la que determina una velocidad ( v ) de desplazamiento del fluido directamente proporcional al flujo e inversamente al área ( A ). El tubo de menor radio y superficie produce una veloci dad de desplaza miento del gas que alcanza 10 cm/seg. clic 2 10 cm 1 cm / s 2 2 cm 5 cm / s AREA = p r 2 2 1 cm 10 cm / s V = 10 cc/s Al aumentar el radio y por lo tanto el área se produce una disminución de la velocidad del fluido a 1 cm/seg. clic v = V / A clic Al conectar un tubo de menor radio, la disminución del área produce un aumento de la velocidad de desplazamiento del fluido a 5 cm/seg. En fisiología y en clínica es fundamental definir con claridad la diferencia entre las variables. La comprensión de los cambios de velocidad tienen importancia por la transformación de la energía efectiva en cinética en presencia de obstrucción. MENU 2 de 4

30 . . . . . . . P = R / V P=R / V P = R / V P = R / V

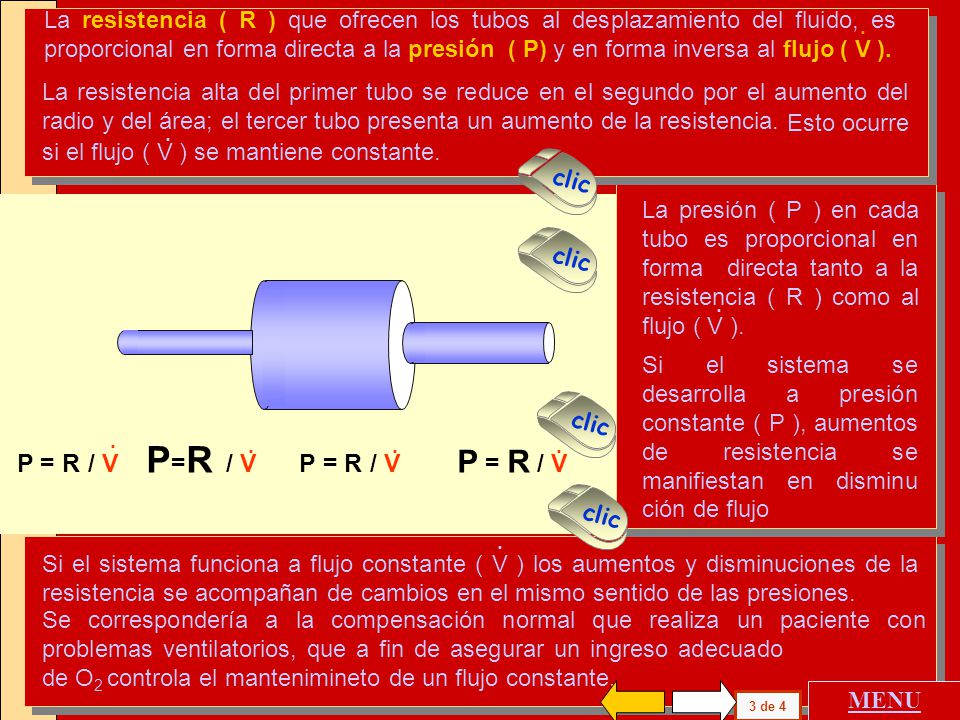

La resistencia ( R ) que ofrecen los tubos al desplazamiento del fluido, es proporcional en forma directa a la presión ( P) y en forma inversa al flujo ( V ). . La resistencia alta del primer tubo se reduce en el segundo por el aumento del radio y del área; el tercer tubo presenta un aumento de la resistencia. Esto ocurre si el flujo ( V ) se mantiene constante. . clic La presión ( P ) en cada tubo es proporcional en forma directa tanto a la resistencia ( R ) como al flujo ( V ). . clic Si el sistema se desarrolla a presión constante ( P ), aumentos de resistencia se manifiestan en disminu ción de flujo clic P = R / V P=R / V P = R / V P = R / V . P = R . V P = R . V P = R . V P = R . V . R = P / V R R R . clic Si el sistema funciona a flujo constante ( V ) los aumentos y disminuciones de la resistencia se acompañan de cambios en el mismo sentido de las presiones. . Se correspondería a la compensación normal que realiza un paciente con problemas ventilatorios, que a fin de asegurar un ingreso adecuado de O2 controla el mantenimineto de un flujo constante. MENU 3 de 4

31 ES INTERESANTE ANALIZAR LOS EJEMPLOS ANTERIORES
ES INTERESANTE ANALIZAR LOS EJEMPLOS ANTERIORES CON SIMILES FISIOLOGICOS. Paso de a b : Un vaso normal (a) sufre una trombosis por lo que disminuye su radio (b). El consiguiente aumento de velocidad del fluido conduce a un aumento de su Pc y a una disminución de su Pest; es un hecho adicional que agrava la situación de la trombosis y favorece el cierre del vaso. clic Paso de b c : Una arteria aorta tiene parte de su recorrido normal (b) pero presenta un aneurisma (c). a b c Pt Pest P t = P est + P Al encontrar la sangre un vaso con un calibre mayor disminuye la velocidad y también la Pc, con el consiguiente aumento de la Pest. La presencia de una pared débil y el aumento de presión aumentan aun mas el radio de la aorta. clic Pasos sucesivos de a b : La disminución del calibre de un bronquio con disminución de la Pest puede conducir al cierre de su luz. Inmediatamente se detiene el movimiento del gas y hay un aumento de la Pest que abrirá la vía. Al comenzar nuevamente a circular el gas se produce un aumento de la Pc con disminución de la Pest; nuevamente se cierra la vía. De esta manera se genera el "flutter" o aleteo o el "diente de sierra" en las curvas flujo volumen. MENU 4 de 4

32 FLUIDOS REALES LEY DE POISEUILLE PRESION DINAMICA RESISTENCIA FLUJO
RELACION ENTRE RADIO Y FLUJO RAMIFICACION DE LAS VIAS RESISTENCIAS EN SERIE Y PARALELO PRESION DINAMICA FLUJO FLUJO LAMINAR Y TURBULENTO MEZCLA HELIO - OXIGENO MENU GENERAL

33 . . LEY DE POISEUILLE R = D P / V

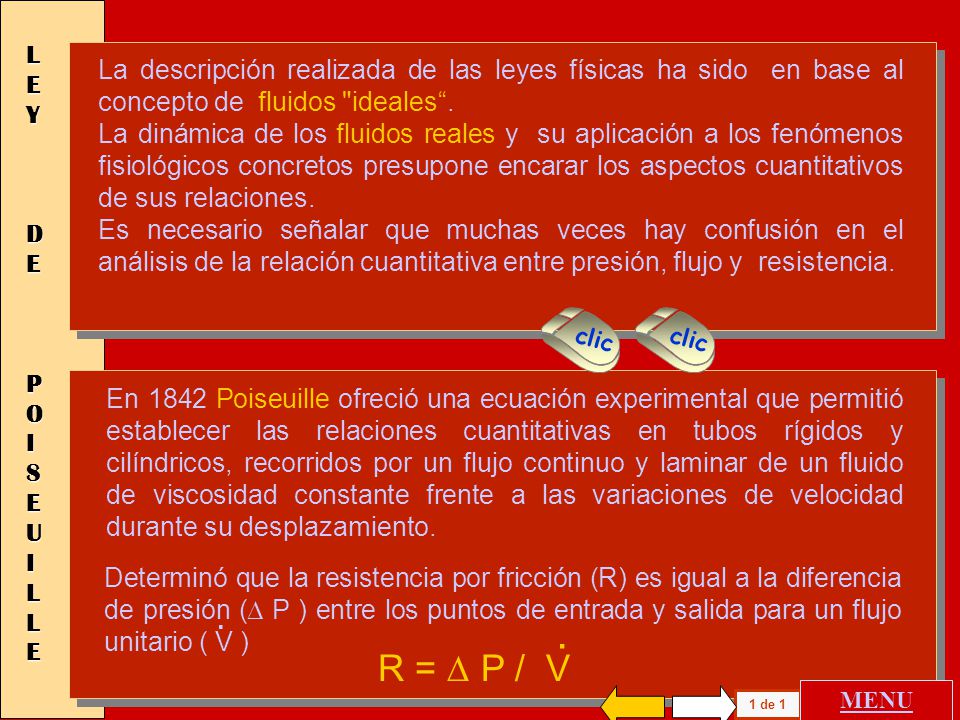

La descripción realizada de las leyes físicas ha sido en base al concepto de fluidos "ideales“. La dinámica de los fluidos reales y su aplicación a los fenómenos fisiológicos concretos presupone encarar los aspectos cuantitativos de sus relaciones. Es necesario señalar que muchas veces hay confusión en el análisis de la relación cuantitativa entre presión, flujo y resistencia. clic clic En 1842 Poiseuille ofreció una ecuación experimental que permitió establecer las relaciones cuantitativas en tubos rígidos y cilíndricos, recorridos por un flujo continuo y laminar de un fluido de viscosidad constante frente a las variaciones de velocidad durante su desplazamiento. Determinó que la resistencia por fricción (R) es igual a la diferencia de presión (D P ) entre los puntos de entrada y salida para un flujo unitario ( V ) . R = D P / V . MENU 1 de 1

34 LEY DE RESISTENCIA POISEUILLE . . . . V = p D P r 4 / 8 h l = D P / R
De la relación entre las fuerzas convectivas o de movimiento de la masa del fluido real, de la fuerza tangencial generada por la viscosidad y de las relaciones de velocidad en función del radio del tubo, los aspectos cuantitativos de la resistencia ofrecida al desplazamiento del fluido fueron descritos por Poiseuille. LEY DE POISEUILLE RESISTENCIA R = D P / V . clic . R = 8 h l / p r 4 clic Esta última ecuación establece una proporcionalidad directa de la resistencia al paso de fluido con la viscosidad de fluido ( h ) y la longitud del tubo ( l ) y la relación inversa con la cuarta potencia del radio ( r 4 ). Las condiciones iniciales que se deben cumplir para que la anterior ecuación sea válida no siempre son cercanas a las condiciones halladas en fisiología pero es una aproximación sumamente útil. clic Se puede definir el flujo (V) con la siguiente ecuación . V = p D P r 4 / 8 h l = D P / R . MENU 1 de 1

35 INFLUENCIA DE LAS VARIACIONES DEL RADIO
La falta de una relación lineal entre el radio ( r ) y la resistencia ( R ) es lo que muchas veces conduce a confusión en la interpretacion de los procesos obstructivos. Variaciones pequeñas del radio conducen a grandes modificaciones del flujo ( V ) . . VARIACIÓN VALOR VALOR VARIACIÓN r = V = r = V = R = 2 r = 0.7 R = 4 V = 0.5 r = 0.5 R = 16 R = 1 V = V clic clic SE PUEDE OBSERVAR QUE LA REDUCCION DEL RADIO DE 1 A 0.85 ( VARIACION DE 15% o DE 0.15 ) DISMINUYE EL FLUJO DE 1 A ( VARIACION DE 50% o DE 0.50 ). LA RESISTENCIA AUMENTA AL DOBLE MENU 1 de 2

36 INFLUENCIA DE LAS VARIACIONES DEL RADIO
. VARIACIÓN VALOR VALOR VARIACIÓN r = V = r = V = R = 2 r = 0.7 R = 4 V = 0.5 r = 0.5 R = 16 R = 1 V = SE PUEDE OBSERVAR QUE LA REDUCCION DEL RADIO DE 1 A 0.5 ( VARIACION DE 50% o DE 0.5 ) DISMINUYE EL FLUJO DE 1 A ( VARIACION DE 94% o DE 0.94 ). clic clIc LA RESISTENCIA AUMENTA 16 VECES La apreciación cualitativa conduce a afirmar que la disminución del radio aumenta la resistencia. clic Pero la apreciación cuantitativa marca una diferencia fundamental, ya que permite reconocer que un cambio del radio a la mitad de su valor inicial, reduce el flujo en un 94%.(0.94) No es necesario que se produzca un cierre o colapso del tubo para que el flujo sea prácticamente nulo. MENU 2 de 2

37 RAMIFICACION . DE LAS VIAS . . . . Vp = K * S2 = 12 = 1

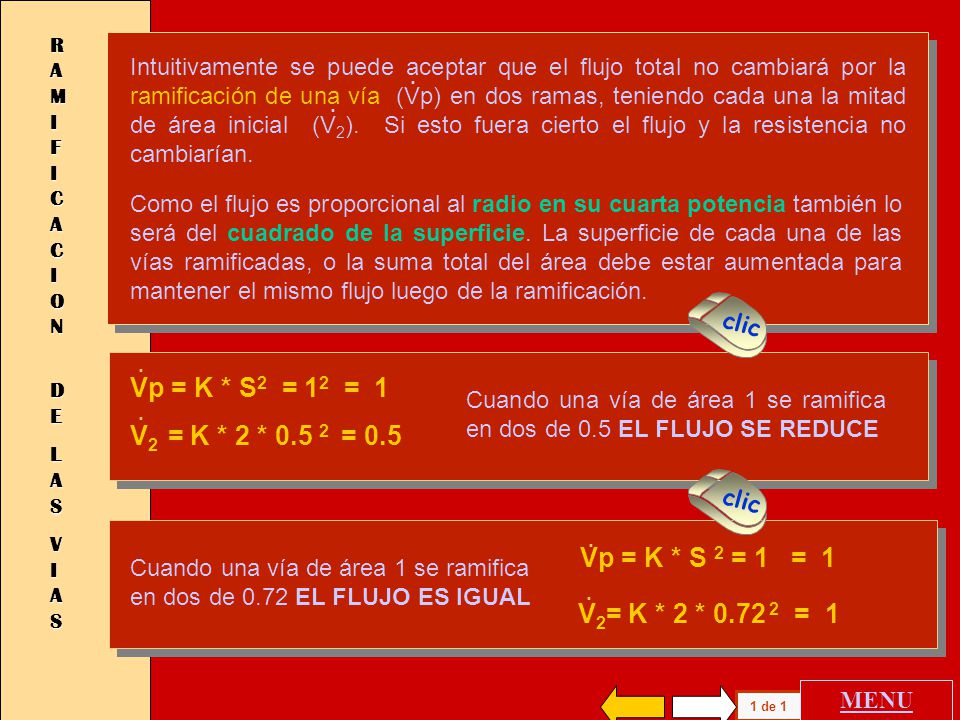

Intuitivamente se puede aceptar que el flujo total no cambiará por la ramificación de una vía (Vp) en dos ramas, teniendo cada una la mitad de área inicial (V2). Si esto fuera cierto el flujo y la resistencia no cambiarían. . Como el flujo es proporcional al radio en su cuarta potencia también lo será del cuadrado de la superficie. La superficie de cada una de las vías ramificadas, o la suma total del área debe estar aumentada para mantener el mismo flujo luego de la ramificación. clic Vp = K * S2 = 12 = 1 . Cuando una vía de área 1 se ramifica en dos de 0.5 EL FLUJO SE REDUCE V2 = K * 2 * = 0.5 . clic Vp = K * S 2 = 1 = 1 . Cuando una vía de área 1 se ramifica en dos de 0.72 EL FLUJO ES IGUAL V2= K * 2 * = 1 . MENU 1 de 1

38 0.166-0.11= 0.056 . . . . RESISTENCIAS EN SERIE
Las resistencias pueden asociarse de distinta manera causando diferentes modificaciones en el flujo. Un ejemplo de resistencias en serie son las de la glotis ( Rg ) y de la traquea ( Rt ) y sus valores se suman. Rtotal = Rg + Rt al asignar valores arbitrarios de Rtotal = = 6 si en traquea el valor se duplica Rtotal = = 9 Resistencia en serie Para P = 1 el flujo ( V = P / R ) seria en el primer caso 1 / 6 ( 0,166 ) . P = 1 V = P / R = 1 / 6 = 0.166 . 3 Para P = 1 el flujo ( V = P / R ) seria en el segundo caso 1 / 9 ( 0,11 ) . clic P = 1 V = P / R = 1 / 9 = 0.11 . 3 6 = 0.056 clic LA RESISTENCIA DE UNA VIA AUMENTO 100% ( 1 ) LA RESISTENCIA DEL SISTEMA AUMENTO EN 50% ( 0,50 ) EL FLUJO SE REDUJO EN 34% ( 0,34 ) MENU 1 de 3

39 RESISTENCIAS EN PARALELO
Resistencias en paralelo son las bifurcaciones sucesivas de las vías aéreas y se suman como lo señala la siguiente ecuación. 1 / R = 1 / R1 + 1/ R2 RESISTENCIAS EN PARALELO Resistencia en paralelo clic Al asignar valores arbitrarios de 3 1 / R =1/ 3 + 1/ 3 = 0.6 6 3 Rtotal = 1 / = 1.5 P= V = P / R = 1 / 1.5 = 0.6 . clic Si en una via el valor se duplica a 6 1 / R =1 / / 6 = 0.5 Rtotal = 1 / 0.5 = 2 3 6 P= V = P / R = 1 / 2 = 0.5 . clic clic LA RESISTENCIA DE UNA VIA AUMENTO 100% ( 1 ) LA RESISTENCIA DEL SISTEMA AUMENTO EN 33% ( 0,33) EL FLUJO SE REDUJO EN 17% ( 0,17) MENU 2 de 3

40 LA RESISTENCIA DE UNA VIA AUMENTO EN 100% (1)
CON IGUAL MODIFICACION EN UNA VIA AEREA EL AUMENTO DE RESISTENCIA ES MENOR SI LAS VIAS ESTAN CONECTADAS EN PARALELO clic EN SERIE LA RESISTENCIA DE UNA VIA AUMENTO EN 100% (1) LA RESISTENCIA TOTAL AUMENTA EN 50% ( 0,5 ) EL FLUJO SE REDUCE EN 33% ( 0,33 ) clic EN PARALELO LA RESISTENCIA DE UNA VIA AUMENTO EN 100% (1) LA RESISTENCIA TOTAL AUMENTA EN 33% ( 0,33 ) EL FLUJO SE REDUCE EN 17% ( 0,17 ) MENU 3 de 3

41 El flujo tiene un valor constante. PRESION
a b c Pt Pest P t = P est + P En los fluidos ideales el sistema es caracterizado con una sola presión total (Pt), en razón de que la energía total del sistema es la misma tanto al ingreso del fluido en un tubo como a la salida. El flujo tiene un valor constante. PRESION DINAMICA Resistencia en serie clic En los fluidos reales el sistema debe ser caracterizado con un gradiente de presión entre los puntos inicial y final, conocida como presión dinámica. Esto ocurre a causa de la viscosidad del fluido, del rozamiento y la consiguiente pérdida de energía que sufre en su desplazamiento. La presión y el flujo tienen un valor decreciente MENU 1 de 2

42 . PRESION DINAMICA EN EL . PULMON
La Presión Dinámica (DP) permite cuantificar el flujo (V o Q) de un fluido real (gas o sangre) producido en un tubo de una cierta resistencia (R). Es un gradiente que se obtiene entre la presión al inicio (Pi) y al final (Pf) del tubo. . PRESION DINAMICA EN EL PULMON Presión Dinámica DP = Pi - Pf clic . Pi = PA Pf = Pb La presión de las vías aéreas es una presión dinámica cuyo valor se establece por el gradiente entre la presión en el alvéolo (PA) y en la boca (Pbo). Generalmente la presión en la boca es igual a la barométrica (Pb) y su valor es cero; es un caso especial donde el gradiente se conoce sólo con el dato de presión alveolar. P vías aéreas DPva = PA - Pb clic La presión de un vaso sanguíneo es una presión dinámica cuyo valor se establece por el gradiente entre la presión inicial (Pi) y final (Pf) del sistema o fenómeno que se quiere analizar. MENU 2 de 2

43 Para una altura de la columna líquida de h
V =10 cc/min P D L . h Para una altura de la columna líquida de h una longitud del tubo de L, en el sistema representado hay un gradiente de presión de D P y un flujo de 10 cc/min. clic V = 5 cc/min h/2 P D L . Para una altura de la columna líquida de la mitad ( h/2 ) para la misma longitud de recorrido L el gradiente de presión D P es menor y el flujo se reduce a 5 cc/min. MENU 1 de 2

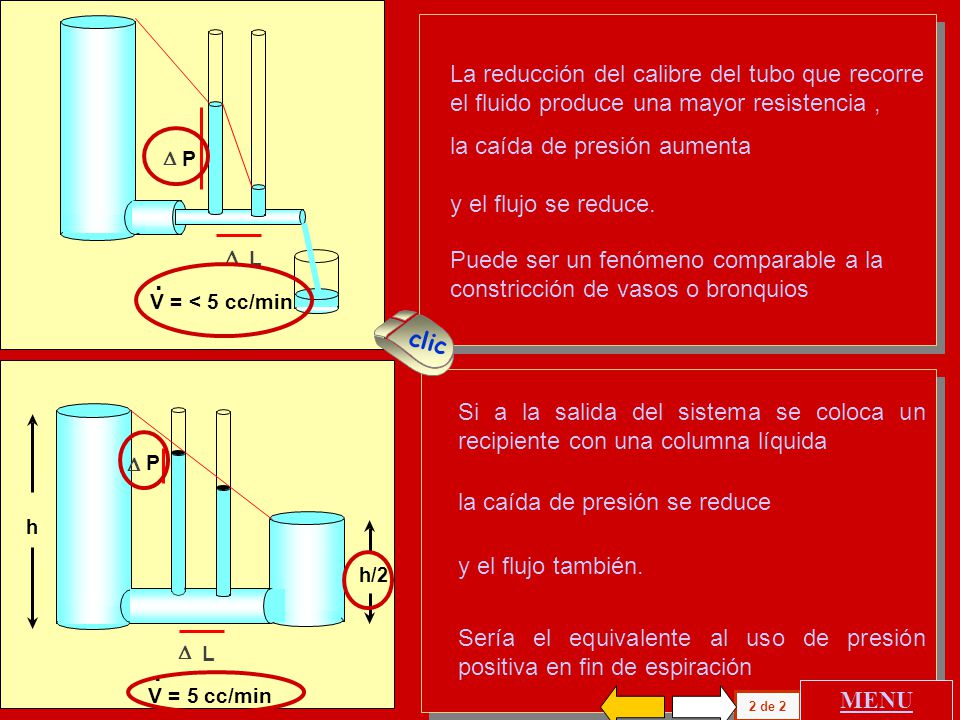

44 P V = < 5 cc/min . D L La reducción del calibre del tubo que recorre el fluido produce una mayor resistencia , la caída de presión aumenta y el flujo se reduce. Puede ser un fenómeno comparable a la constricción de vasos o bronquios clic h h/2 V = 5 cc/min P . D L Si a la salida del sistema se coloca un recipiente con una columna líquida la caída de presión se reduce y el flujo también. Sería el equivalente al uso de presión positiva en fin de espiración MENU 2 de 2

45 FLUJO LAMINAR Y TURBULENTO clic MENU El Flujo Laminar
se produce por el desplazamiento de las capas superpuestas del fluido en movimiento, en un desplazamiento ordenado, donde las capas centrales tienen mayor velocidad que las adyacentes a las paredes del tubo. Se considera el único tipo de flujo en los fluidos ideales. Y TURBULENTO clic En los fluidos reales, por influencia de diferentes variables el desplazamiento del fluido puede producirse de una manera no ordenada, con mayor consumo de energía, generándose un Flujo Turbulento. MENU 1 de 4

46 El flujo laminar tiene una relación lineal con el flujo

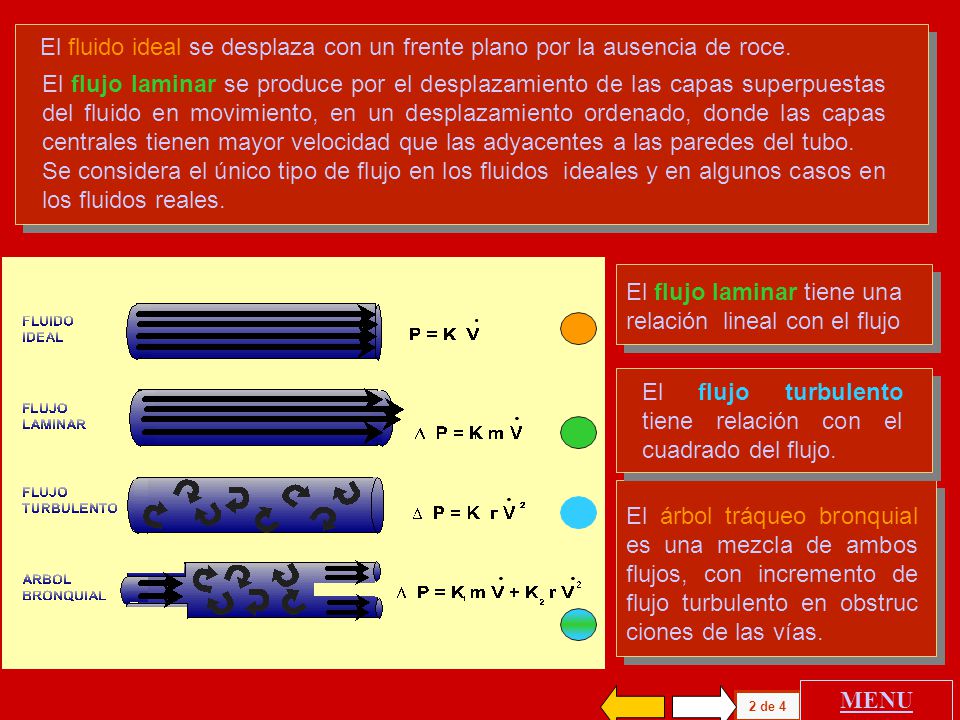

El fluido ideal se desplaza con un frente plano por la ausencia de roce. El flujo laminar se produce por el desplazamiento de las capas superpuestas del fluido en movimiento, en un desplazamiento ordenado, donde las capas centrales tienen mayor velocidad que las adyacentes a las paredes del tubo. Se considera el único tipo de flujo en los fluidos ideales y en algunos casos en los fluidos reales. . El flujo laminar tiene una relación lineal con el flujo El flujo turbulento tiene relación con el cuadrado del flujo. El árbol tráqueo bronquial es una mezcla de ambos flujos, con incremento de flujo turbulento en obstruc ciones de las vías. MENU 2 de 4

47 MEZCLAS DE HELIO Y OXIGENO .
Se usan mezclas enriquecidas con Helio, lo que conduce a una disminución de la relación entre densidad y viscosidad, factores que disminuyen el número de Reynolds y la tendencia a generar flujos turbulentos a partir de la velocidad crítica.(ampliar leyendo una biofisica) La velocidad crítica (vc) aumenta de valor con He-O2 ( ) en relación a aire ( ) y a pesar de producirse presiones y flujos mayores se mantiene el flujo laminar. clic clic . El resultado es una disminución del flujo turbulento y una disminución del trabajo ventila torio a flujos altos que se suelen producir en presen cia de obstrucción de las vías aéreas. Al realizar la Curva Flujo Volumen con mezclas que contienen Helio se establecen diagnósticos diferenciales, en cuanto a la magnitud y ubicación anatómica de la obstrucción. MENU 3 de 4

48 MEZCLAS DE HELIO Y OXIGENO FIN
. En tubos finos y rectos, de radio uniforme, se halla flujo laminar, salvo cuando las velocidades del fluido son muy grandes. MEZCLAS DE HELIO Y OXIGENO El árbol tráqueobronquial, como se ha mostrado antes, es un sistema de ramas de distribución irregular que produce turbulencia: se pueden hallar en patología segmentos obstruidos, que al producir cambios de dirección en el fluido que se mueve, produce un flujo turbulento. Aún en condiciones normales, durante una respiración en reposo, el flujo es laminar en algunas regiones y turbulento en otras. 1 2 3 4 5 6 8 10 12 -2 -4 -6 Flujo (l/s) e clic Por ello se han utilizado mezclas de helio y oxígeno con fines diagnósticos en la realización de la curva flujo volumen. FEM 50 En el individuo normal se produce un aumento del FEP y del FEM50 de 3 l/min. V i soV . El punto de isoflujo (VisoV) se pro duce al 10% de volumen intrapulmonar, . Con su uso se puede diferenciar una obstrucción fija de una variable, una posición intratorácica de otra extratorácica, como se desarrollará mas adelante. FIN MENU Capacidad Vital (litros) 4 de 4
