Multiplexor SDH de Nueva Generación

Presentación del tema: "Multiplexor SDH de Nueva Generación"— Transcripción de la presentación:

1 Multiplexor SDH de Nueva Generación
DmSTM-1 Multiplexor SDH de Nueva Generación

2 DmSTM-1 NG-SDH Multiplexer

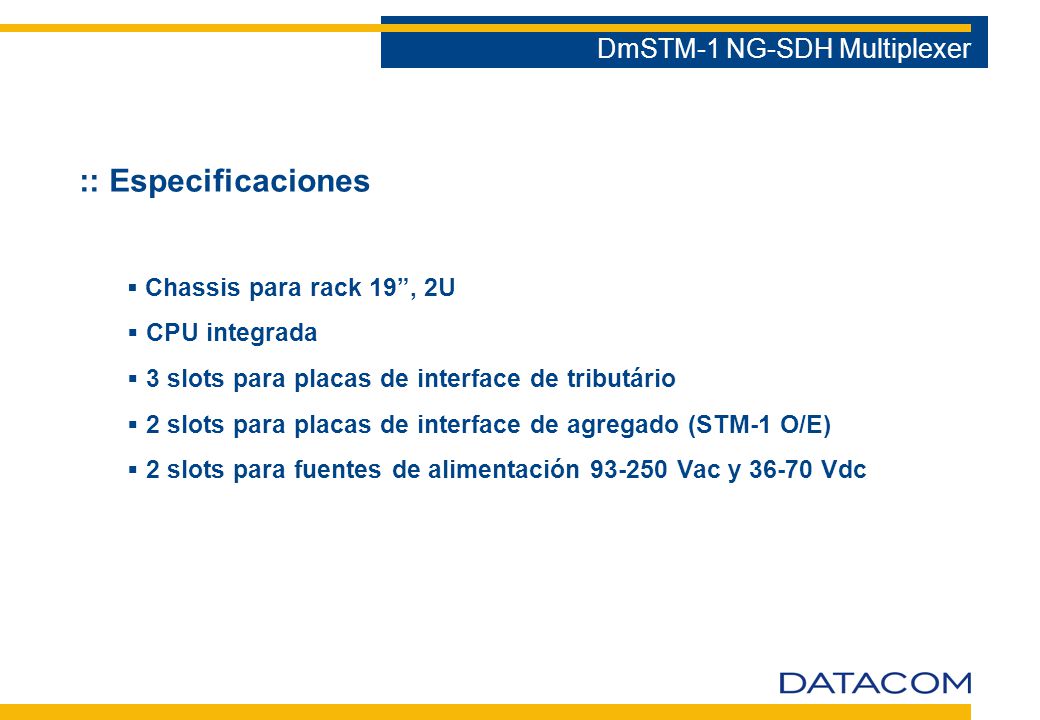

:: Especificaciones Chassis para rack 19”, 2U CPU integrada 3 slots para placas de interface de tributário 2 slots para placas de interface de agregado (STM-1 O/E) 2 slots para fuentes de alimentación Vac y Vdc

3 DmSTM-1 NG-SDH Multiplexer

4 :: Interfaces de agregado

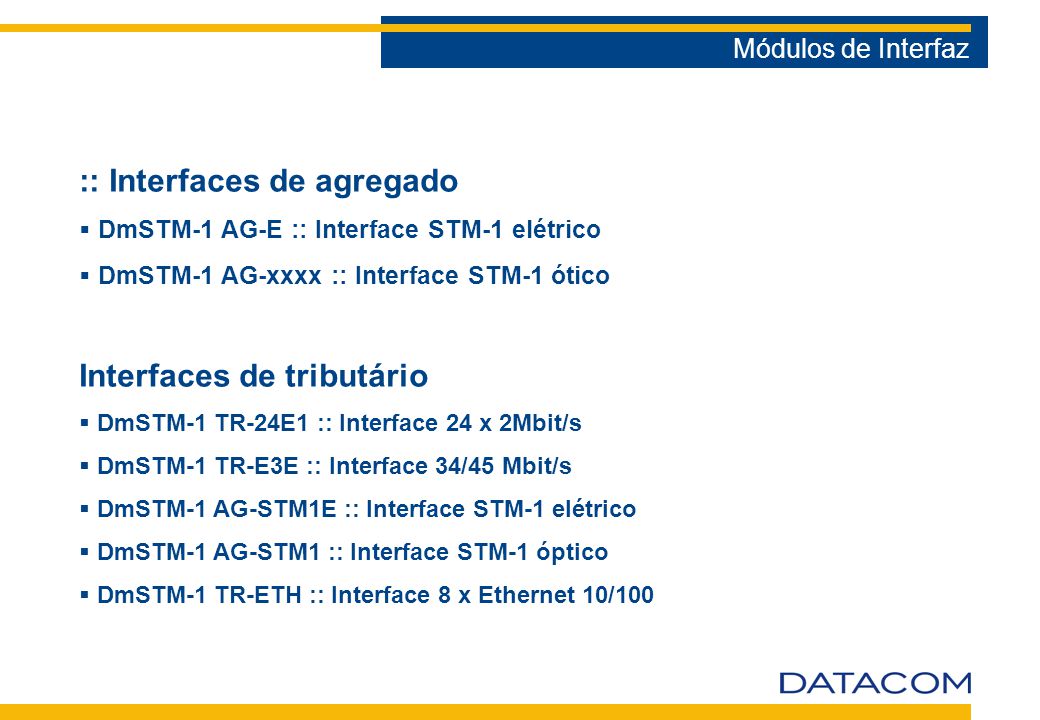

Módulos de Interfaz :: Interfaces de agregado DmSTM-1 AG-E :: Interface STM-1 elétrico DmSTM-1 AG-xxxx :: Interface STM-1 ótico Interfaces de tributário DmSTM-1 TR-24E1 :: Interface 24 x 2Mbit/s DmSTM-1 TR-E3E :: Interface 34/45 Mbit/s DmSTM-1 AG-STM1E :: Interface STM-1 elétrico DmSTM-1 AG-STM1 :: Interface STM-1 óptico DmSTM-1 TR-ETH :: Interface 8 x Ethernet 10/100

5 DmSTM-1 NG-SDH Multiplexer
:: Especificaciones Opera como Terminal, ADM y ADM Lineal Esquemas de Protección SNCP de VC-4/3/12 y MSP ALS (Automatic Laser Shutdown) Monitoreo de fallas y desempeño Ruteador interno (Frame Relay o PPP) Excelente relación costo-benefício, fácil instalación y configuración

6 DmSTM-1 NG-SDH Multiplexer

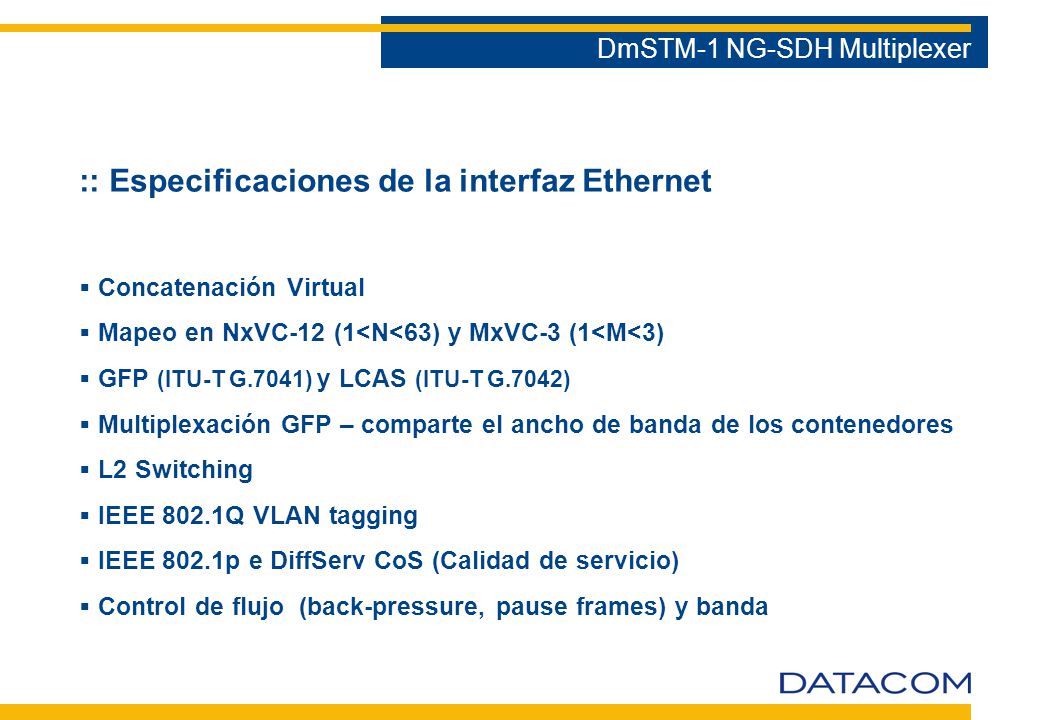

:: Especificaciones de la interfaz Ethernet Concatenación Virtual Mapeo en NxVC-12 (1<N<63) y MxVC-3 (1<M<3) GFP (ITU-T G.7041) y LCAS (ITU-T G.7042) Multiplexación GFP – comparte el ancho de banda de los contenedores L2 Switching IEEE 802.1Q VLAN tagging IEEE 802.1p e DiffServ CoS (Calidad de servicio) Control de flujo (back-pressure, pause frames) y banda

7 Anillo STM-1 con servicios 2Mbit/s, 34Mbit/s y Ethernet/VLAN
Aplicaciones Anillo STM-1 con servicios 2Mbit/s, 34Mbit/s y Ethernet/VLAN Backbone SDH STM-1 LAN 1 Backbone IP LAN 3 DmView estación de gestión DmSTM-1 SDH STM-1 LAN 1 ETH LAN 2 DmSTM-1 DmSTM-1 ETH LAN 2 ETH E1 DM705 DmSTM-1 E1 g.SHDSL E3 ETH DM991C PABX Router V.35 LAN 3 nx64kbit/s E1 DM704C

8 Aplicaciones SDH Backbone SDH Backbone IP
Utilización en aplicaciones con DSLAM IP Backbone SDH STM-1 Backbone IP DmView estación de gestión ETH DmSTM-1 DmSTM-1 SDH STM-1 IP DSLAM ETH SDH NE ETH IP DSLAM DmSTM-1 E3 Router ETH MINI IP DSLAM

9 Aplicaciones Multiplexación GFP DmSTM-1 DmSTM-1 Rede SDH

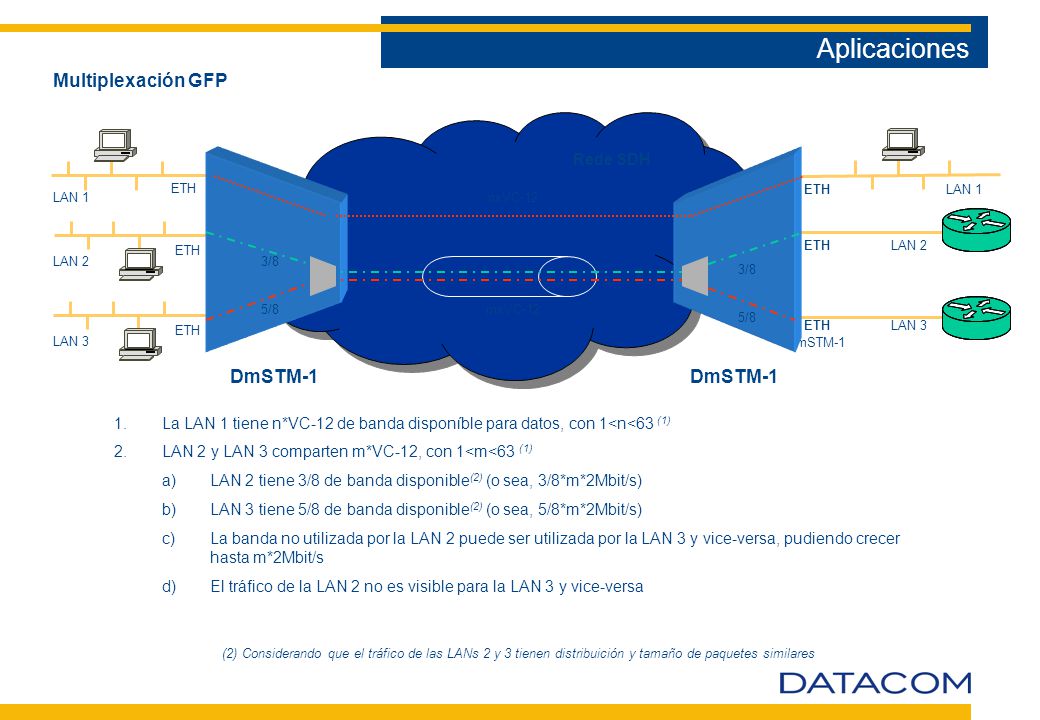

ETH ETH LAN 1 LAN 1 nxVC-12 ETH ETH LAN 2 LAN 2 3/8 3/8 5/8 mxVC-12 5/8 ETH ETH LAN 3 LAN 3 DmSTM-1 DmSTM-1 DmSTM-1 La LAN 1 tiene n*VC-12 de banda disponíble para datos, con 1<n<63 (1) LAN 2 y LAN 3 comparten m*VC-12, con 1<m<63 (1) LAN 2 tiene 3/8 de banda disponible(2) (o sea, 3/8*m*2Mbit/s) LAN 3 tiene 5/8 de banda disponible(2) (o sea, 5/8*m*2Mbit/s) La banda no utilizada por la LAN 2 puede ser utilizada por la LAN 3 y vice-versa, pudiendo crecer hasta m*2Mbit/s El tráfico de la LAN 2 no es visible para la LAN 3 y vice-versa (2) Considerando que el tráfico de las LANs 2 y 3 tienen distribuición y tamaño de paquetes similares

10 Obs: n<=63 por placa de tributario DmSTM-1 TR-ETH.

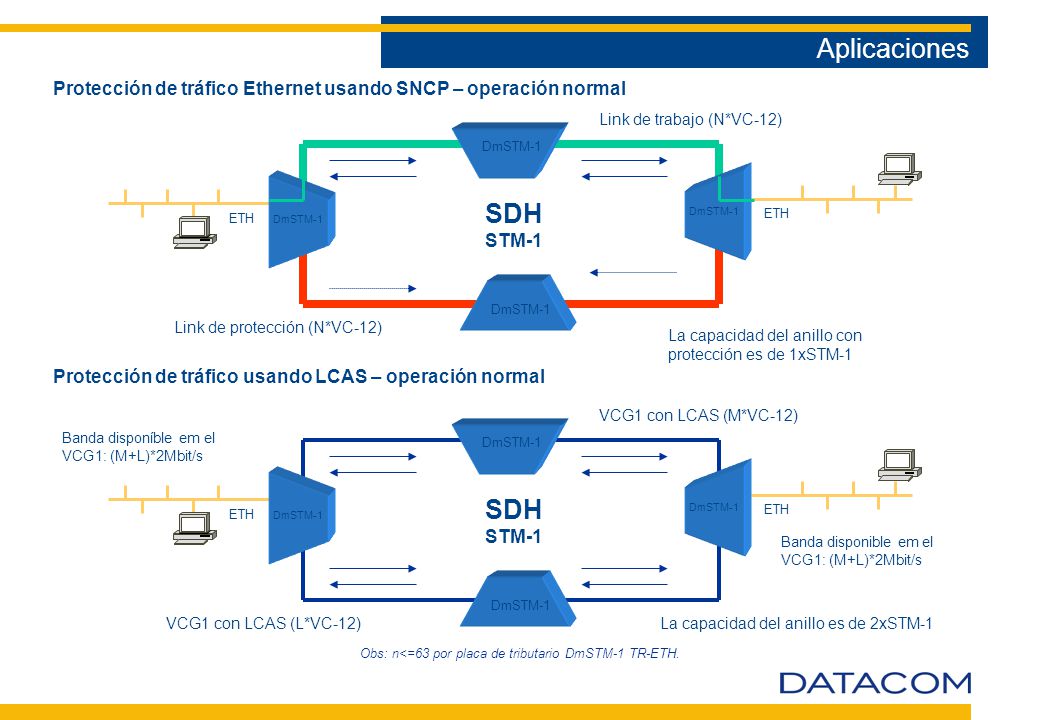

Aplicaciones Protección de tráfico Ethernet usando SNCP – operación normal Link de trabajo (N*VC-12) DmSTM-1 DmSTM-1 DmSTM-1 SDH STM-1 ETH ETH DmSTM-1 Link de protección (N*VC-12) La capacidad del anillo con protección es de 1xSTM-1 Protección de tráfico usando LCAS – operación normal VCG1 con LCAS (M*VC-12) Banda disponíble em el VCG1: (M+L)*2Mbit/s DmSTM-1 DmSTM-1 DmSTM-1 SDH STM-1 ETH ETH Banda disponible em el VCG1: (M+L)*2Mbit/s DmSTM-1 VCG1 con LCAS (L*VC-12) La capacidad del anillo es de 2xSTM-1 Obs: n<=63 por placa de tributario DmSTM-1 TR-ETH.

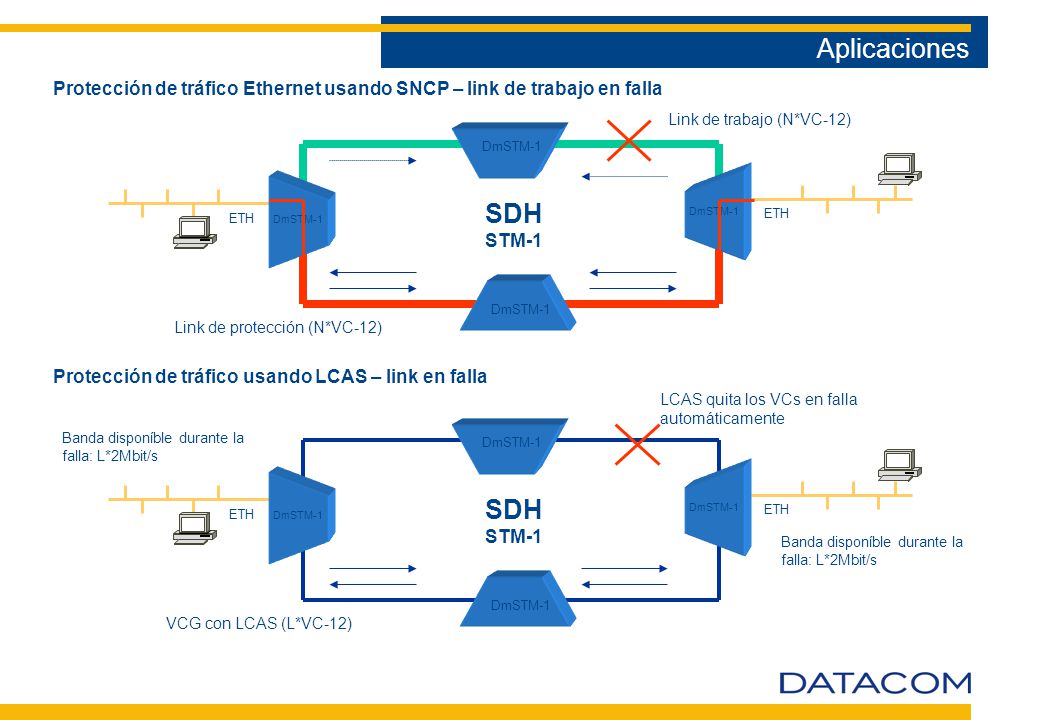

11 Aplicaciones Protección de tráfico Ethernet usando SNCP – link de trabajo en falla Link de trabajo (N*VC-12) DmSTM-1 DmSTM-1 DmSTM-1 SDH STM-1 ETH ETH DmSTM-1 Link de protección (N*VC-12) Protección de tráfico usando LCAS – link en falla LCAS quita los VCs en falla automáticamente Banda disponíble durante la falla: L*2Mbit/s DmSTM-1 DmSTM-1 DmSTM-1 SDH STM-1 ETH ETH Banda disponíble durante la falla: L*2Mbit/s DmSTM-1 VCG con LCAS (L*VC-12)

12 Aplicaciones Anillo mixto con NEs de otros fabricantes y gestion
DataCom E1 DM706C MiniMux R1 DmView estacion de gestion V.11 SDH NE E1 N x 64 kbit/s PPP / Frame-Relay con SNC DM704C E1 DmSTM-1 SDH NE Protocolo DC sobre overhead SDH NE DmSTM-1 Obs.: Opcionalmente puede ser colocado un par mas de DM706C/DM704C para redundancia DmSTM-1

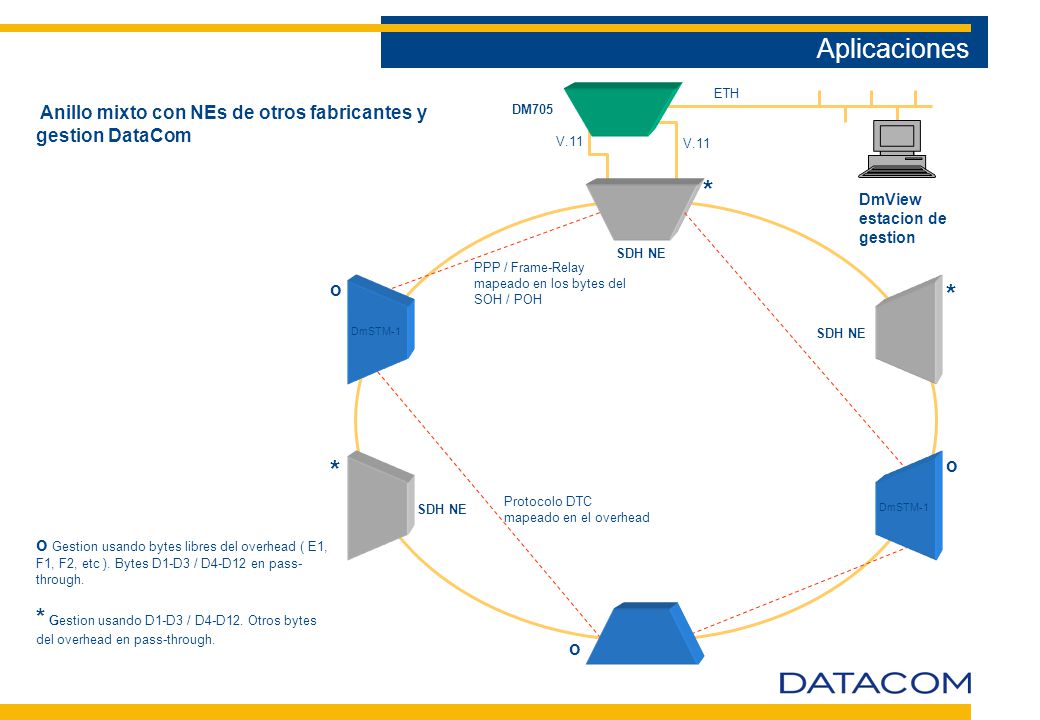

13 Aplicaciones ETH Anillo mixto con NEs de otros fabricantes y gestion DataCom DM705 V.11 V.11 * DmView estacion de gestion SDH NE PPP / Frame-Relay mapeado en los bytes del SOH / POH o * DmSTM-1 SDH NE * o DmSTM-1 Protocolo DTC mapeado en el overhead SDH NE o Gestion usando bytes libres del overhead ( E1, F1, F2, etc ). Bytes D1-D3 / D4-D12 en pass-through. * Gestion usando D1-D3 / D4-D12. Otros bytes del overhead en pass-through. DmSTM-1 o

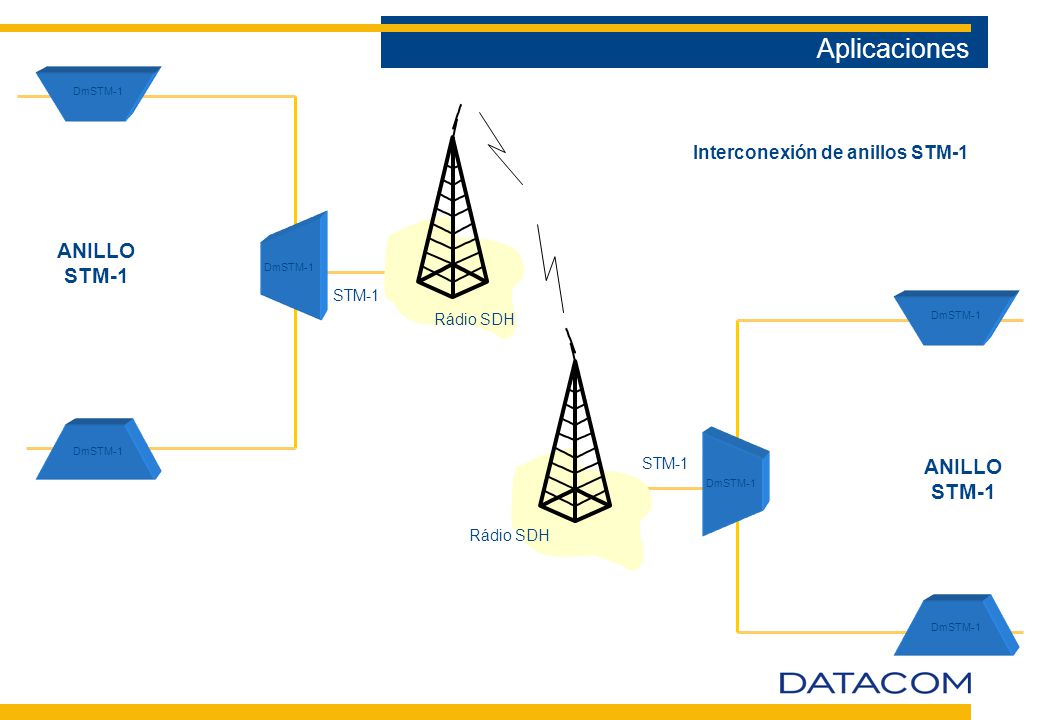

14 Aplicaciones ANILLO STM-1 ANILLO STM-1 Interconexión de anillos STM-1
DmSTM-1 Interconexión de anillos STM-1 DmSTM-1 ANILLO STM-1 DmSTM-1 STM-1 Rádio SDH DmSTM-1 DmSTM-1 DmSTM-1 STM-1 ANILLO STM-1 DmSTM-1 Rádio SDH DmSTM-1

15 Para más informaciones sobre este producto:

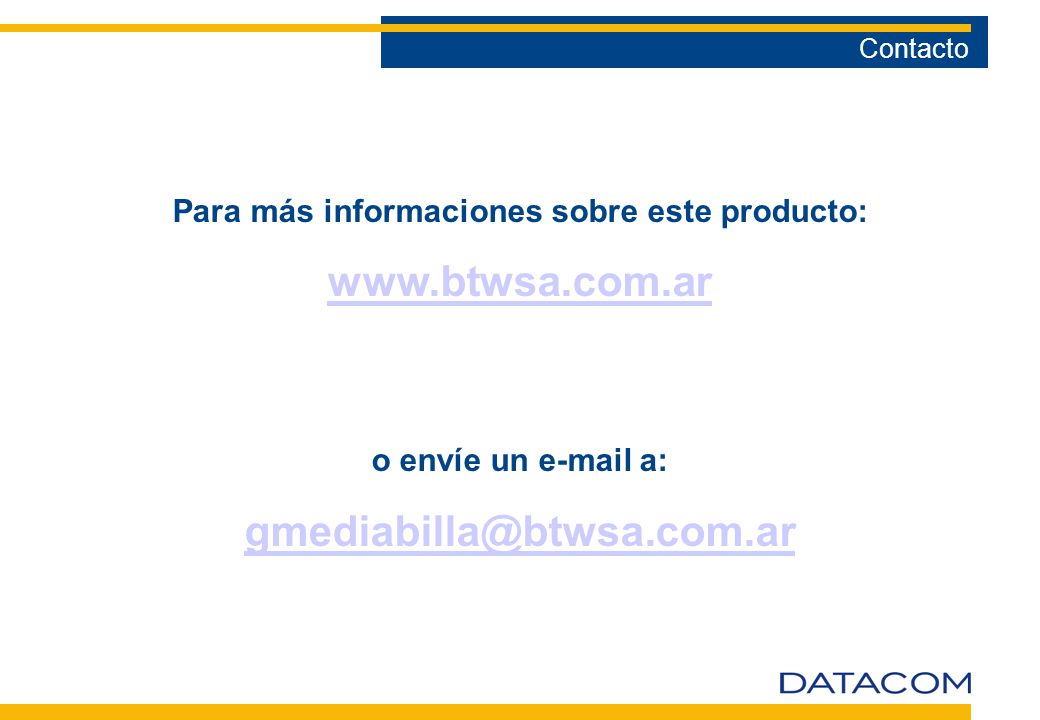

Contacto Para más informaciones sobre este producto: o envíe un a:
