Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Sobre la Práctica en la Construcción de Arquitecturas de Software Roberto Pardo Silva, Ph.D. Consultor.

Presentaciones similares


Presentación del tema: "Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Sobre la Práctica en la Construcción de Arquitecturas de Software Roberto Pardo Silva, Ph.D. Consultor."— Transcripción de la presentación:

1 Septiembre 27 a Octubre 01 de 2005 Bogotá, Colombia Sobre la Práctica en la Construcción de Arquitecturas de Software Roberto Pardo Silva, Ph.D. Consultor ropardo@cable.net.co

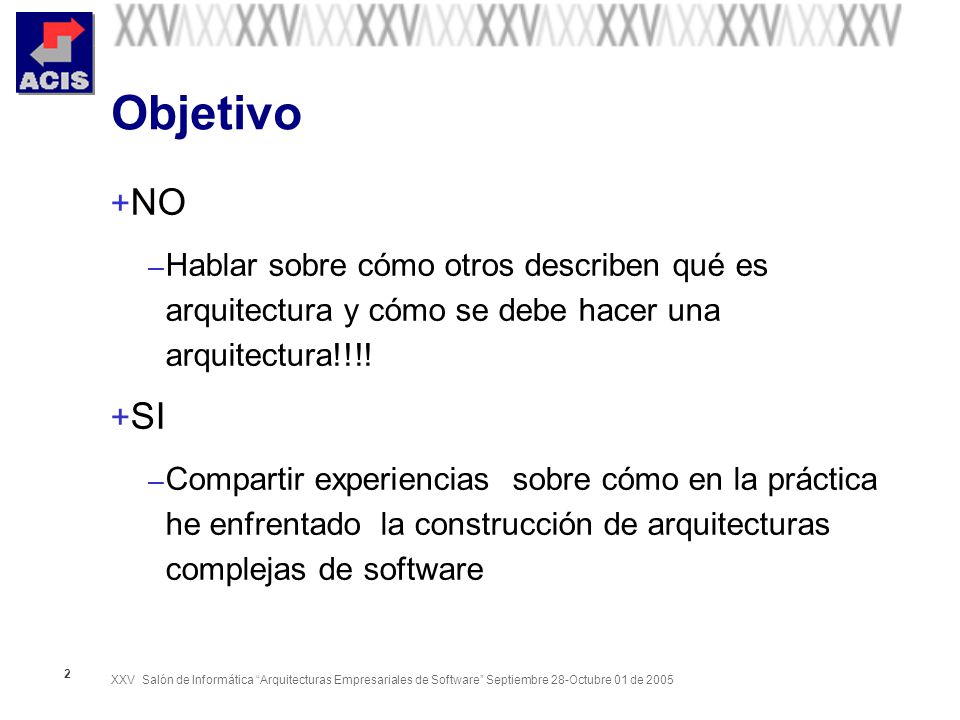

2 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 2 Objetivo + NO – Hablar sobre cómo otros describen qué es arquitectura y cómo se debe hacer una arquitectura!!!! + SI – Compartir experiencias sobre cómo en la práctica he enfrentado la construcción de arquitecturas complejas de software

3 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 3 Temas Premisas y Metodologías Algunas Dimensiones 1 2 Puntos aún no resueltos 3 Retos Futuros 4

4 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 4 Temas Premisas y Metodologías Algunas Dimensiones 1 2 Puntos aún no resueltos 3 Retos Futuros 4

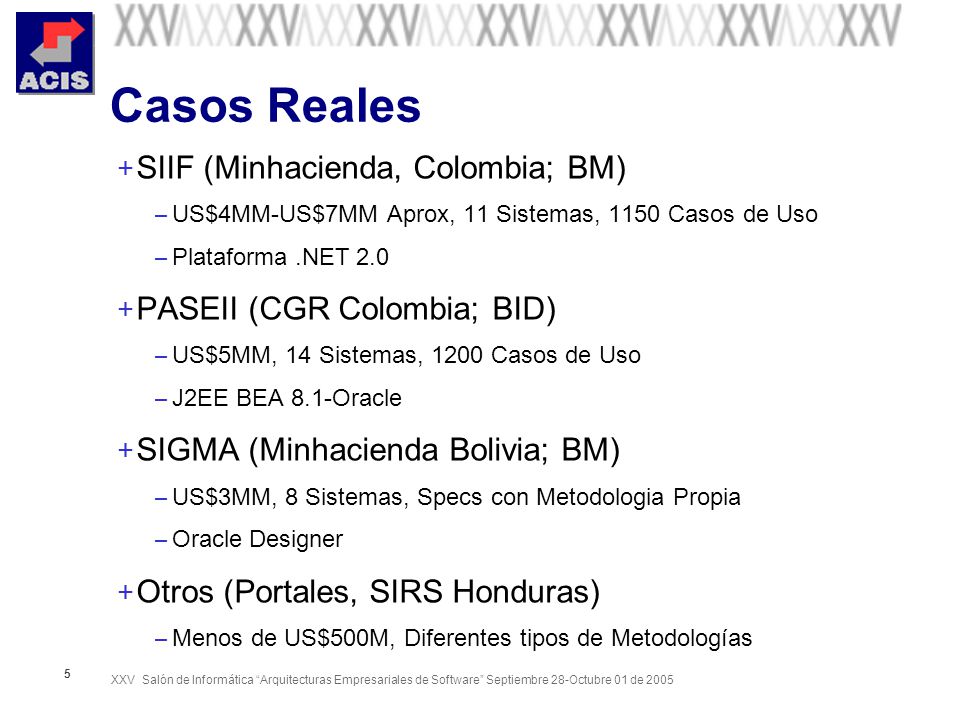

5 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 5 Casos Reales + SIIF (Minhacienda, Colombia; BM) – US$4MM-US$7MM Aprox, 11 Sistemas, 1150 Casos de Uso – Plataforma.NET 2.0 + PASEII (CGR Colombia; BID) – US$5MM, 14 Sistemas, 1200 Casos de Uso – J2EE BEA 8.1-Oracle + SIGMA (Minhacienda Bolivia; BM) – US$3MM, 8 Sistemas, Specs con Metodologia Propia – Oracle Designer + Otros (Portales, SIRS Honduras) – Menos de US$500M, Diferentes tipos de Metodologías

6 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 6 Premisas + Calidad de las Specs afecta Calidad de la Arquitectura – Completitud, Claridad, Calidad de las Especificaciones CU > buenos CU Flexibilidad, Rendimiento, Confiabilidad, Integración, Administración, etc. Otros Requerimientos – Modelaje de las Especificaciones

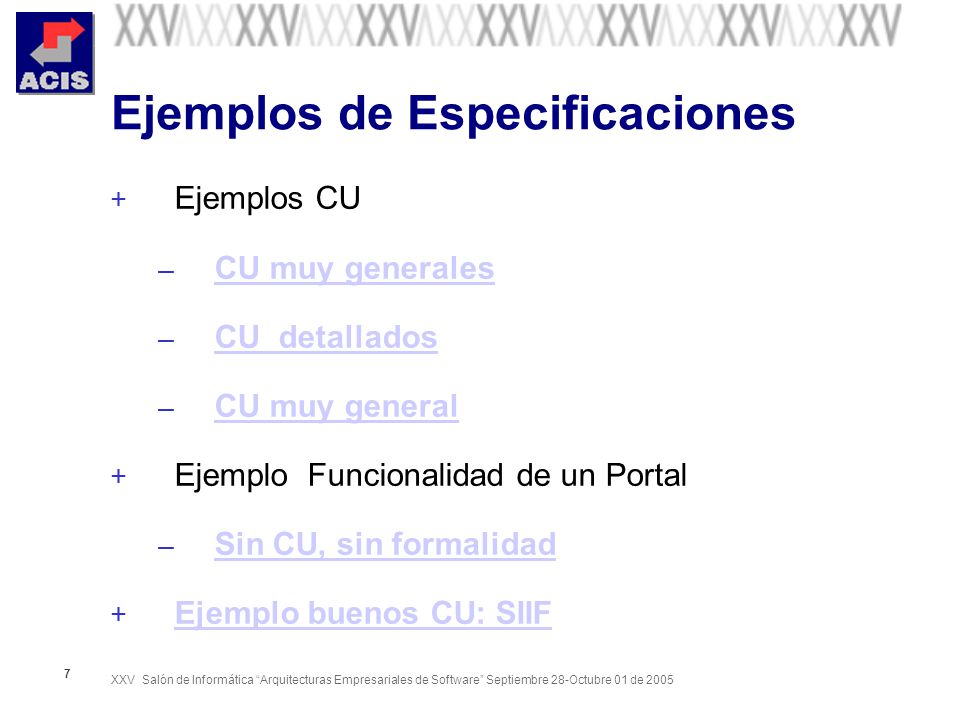

7 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 7 Ejemplos de Especificaciones + Ejemplos CU – CU muy generales CU muy generales – CU detallados CU detallados – CU muy general CU muy general + Ejemplo Funcionalidad de un Portal – Sin CU, sin formalidad Sin CU, sin formalidad + Ejemplo buenos CU: SIIF Ejemplo buenos CU: SIIF

8 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 8 Metodologías (Cuáles?) + RUP es la más popular – Artefacto de Arquitectura no es muy explícito Modelo de Análisis y Modelo de Diseño + No dice cómo hacer una Arquitectura sino qué se incluye en las Vistas una vez se haya hecho + No dice cómo pasar de CU a Arquitectura + No maneja explícitamente Servicios!!!!! + No dice cómo explotar las Plataformas

9 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 9 Etapas Claves 1. Identificación de los Requerimientos Funcionales y No Funcionales de Arquitectura 2. Identificación de los Servicios Transversales de Negocio 3. Identificación de los Servicios Específicos de Negocio 4. Identificación de los Servicios de Presentación 5. Identificación de los Servicios de Persistencia 6. Identificación de los Servicios Transversales No Funcionales 7. Identificación de los Servicios Tecnológicos

10 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 10 Consideraciones para Construir una Arquitectura de Negocio + Existen Patrones de Negocio – Patrones en Negocios de Venta al Detal, en Servicios + Existen Patrones de Arquitectura pero no cubren muchos casos – Comercio Electrónico: Carro de Compras + Pipeline + Existe la Metáfora del Negocio para UI – Workflow – Tx vs Process oriented – Pipeline + Cómo se debe reflejar el negocio en una arquitectura de software?????

11 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 11 Temas Premisas y Metodologías Algunas Dimensiones 1 2 Puntos aún no resueltos 3 Retos Futuros 4

12 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 12 Dimensiones de Análisis + Presentación + Reglas de Negocio + Capa de Datos + Seguridad + Integración + Flexibilidad + Rendimiento + Confiabilidad + etc.

13 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 13 Matriz de Requerimientos de Arquitectura + CU en las filas, Dimensiones en las columnas + Defina Requerimientos + Ejemplo SIIF Ejemplo SIIF

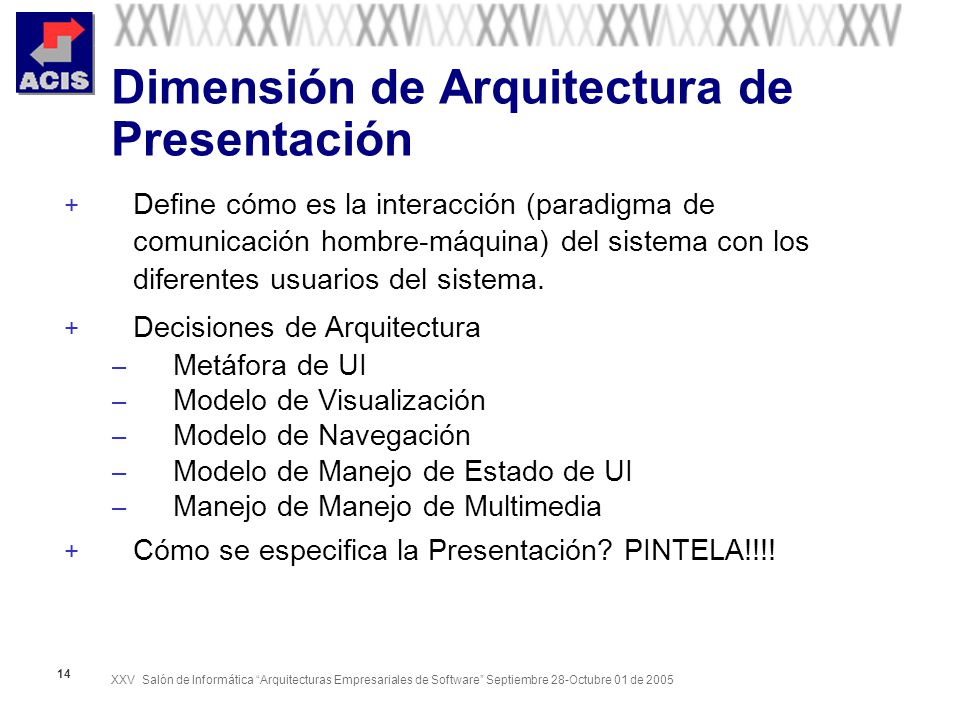

14 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 14 Dimensión de Arquitectura de Presentación + Define cómo es la interacción (paradigma de comunicación hombre-máquina) del sistema con los diferentes usuarios del sistema. + Decisiones de Arquitectura – Metáfora de UI – Modelo de Visualización – Modelo de Navegación – Modelo de Manejo de Estado de UI – Manejo de Manejo de Multimedia + Cómo se especifica la Presentación? PINTELA!!!!

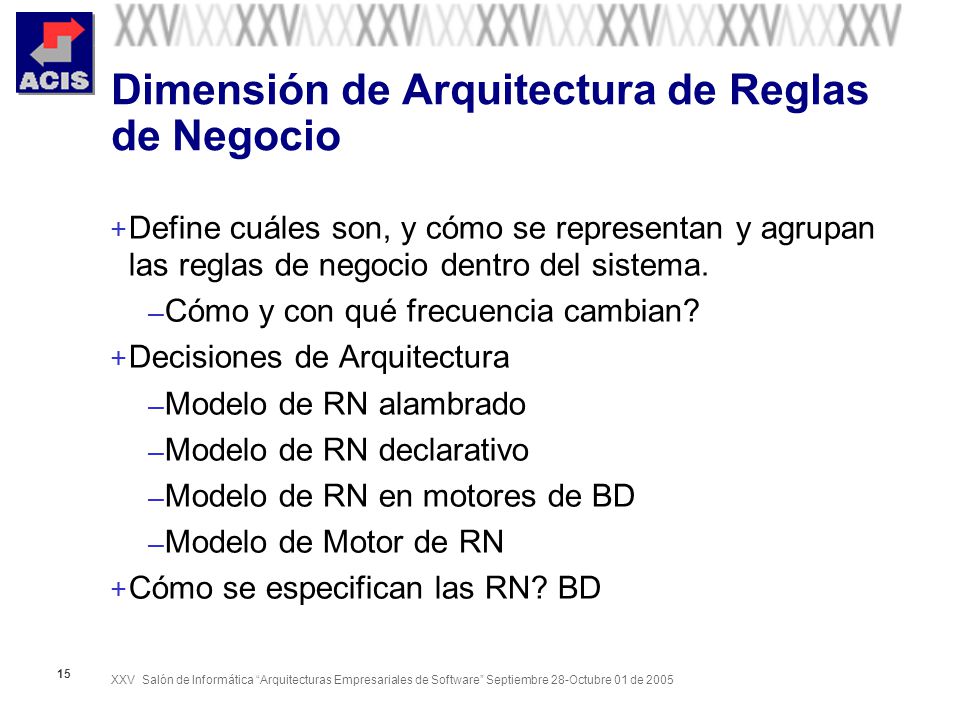

15 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 15 Dimensión de Arquitectura de Reglas de Negocio + Define cuáles son, y cómo se representan y agrupan las reglas de negocio dentro del sistema. – Cómo y con qué frecuencia cambian? + Decisiones de Arquitectura – Modelo de RN alambrado – Modelo de RN declarativo – Modelo de RN en motores de BD – Modelo de Motor de RN + Cómo se especifican las RN? BD

16 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 16 Dimensión de Arquitectura de Acceso a Datos + Los requerimientos que definen la naturaleza de los diferentes tipos de repositorios de información que tendrá el sistema, así como los medios para interactuar con éstos. + Decisiones de Arquitectura en Datos – Modelo de Tipos de Datos – Modelo de Persistencia (en OO es el mapping) – Modelo de Transacciones – Modelo de Concurrencia – Modelo de Acceso a Datos + Cómo se especifican? E-R?

17 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 17 Dimensión de Arquitectura de Seguridad + Los requerimientos del sistema en materia de seguridad: autenticación, autorización, auditoria, manejo de perfiles, seguridad de comunicaciones y datos. + Decisiones de Arquitectura – Modelo de Autenticación Tipos de Llaves, Repositorios, Integración con SSO, Portales – Modelo de Autorización Modelo de Permisos: Roles, Grupos, Perfiles, Localización, Tiempo Relación con cada Capa y Servicio Asociación con elementos de Arquitectura Código, Transacciones – Modelo de Auditoría + No es claro cómo hacer especificaciones de Seguridad

18 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 18 Dimensión de Arquitectura de Rendimiento + Requerimientos sobre consumo de recursos, tiempos de respuesta, productividad (throughput) esperados para las operaciones del sistema. + No es claro cómo hacer especificaciones de Rendimiento + Decisiones de Arquitectura – Modelo de Cliente Smart, Rich, etc. Modelo de Asincronismo: Ajax, etc. – Modelo de Caching – Modelo de Pooling Objetos, Conexiones, etc.

19 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 19 Dimensión de Confiabilidad + Requerimientos sobre las exigencias de confiabilidad de datos y operaciones. Incluye aquellos requerimientos de disponibilidad y tolerancia a fallas. + Decisiones de Arquitectura en Confiabilidad – Modelo de Fallas – Modelo de Redundancias – Modelo de Atomicidad en Tx – Modelo de Recuperación + No es claro cómo hacer especificaciones de Confiabilidad

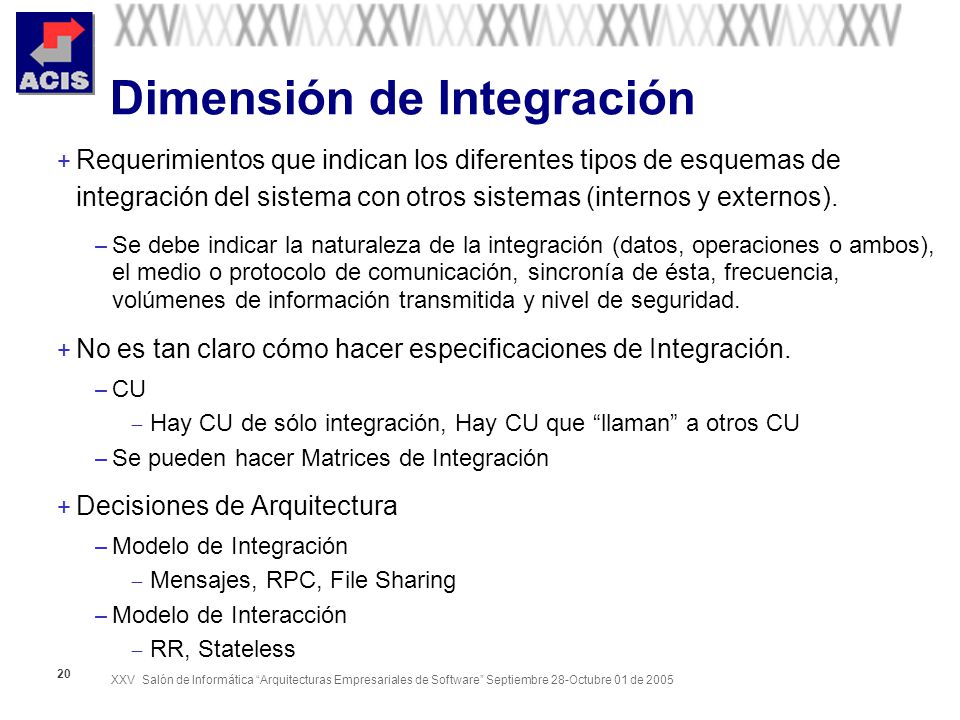

20 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 20 Dimensión de Integración + Requerimientos que indican los diferentes tipos de esquemas de integración del sistema con otros sistemas (internos y externos). – Se debe indicar la naturaleza de la integración (datos, operaciones o ambos), el medio o protocolo de comunicación, sincronía de ésta, frecuencia, volúmenes de información transmitida y nivel de seguridad. + No es tan claro cómo hacer especificaciones de Integración. – CU Hay CU de sólo integración, Hay CU que llaman a otros CU – Se pueden hacer Matrices de Integración + Decisiones de Arquitectura – Modelo de Integración Mensajes, RPC, File Sharing – Modelo de Interacción RR, Stateless

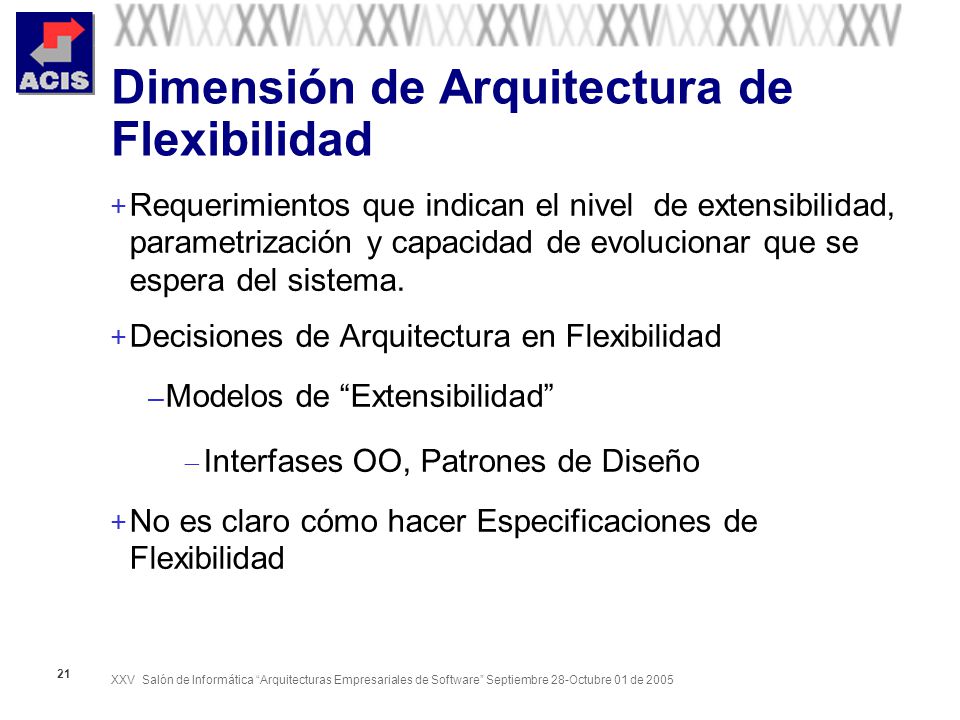

21 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 21 Dimensión de Arquitectura de Flexibilidad + Requerimientos que indican el nivel de extensibilidad, parametrización y capacidad de evolucionar que se espera del sistema. + Decisiones de Arquitectura en Flexibilidad – Modelos de Extensibilidad Interfases OO, Patrones de Diseño + No es claro cómo hacer Especificaciones de Flexibilidad

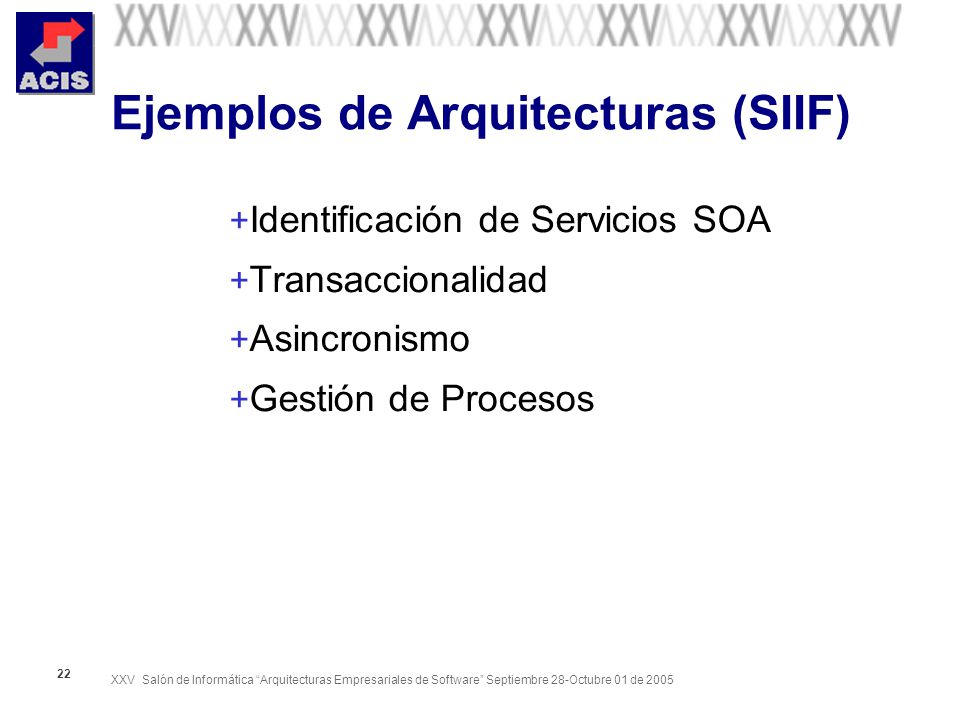

22 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 22 Ejemplos de Arquitecturas (SIIF) + Identificación de Servicios SOA + Transaccionalidad + Asincronismo + Gestión de Procesos

23 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 23

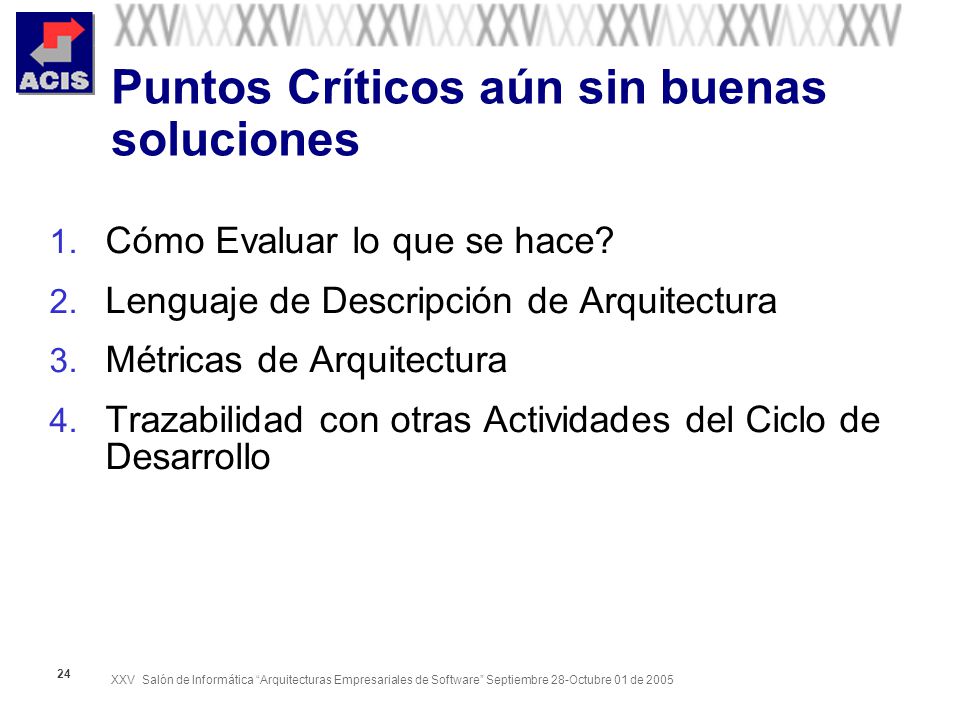

24 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 24 Puntos Críticos aún sin buenas soluciones 1. Cómo Evaluar lo que se hace? 2. Lenguaje de Descripción de Arquitectura 3. Métricas de Arquitectura 4. Trazabilidad con otras Actividades del Ciclo de Desarrollo

25 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 25 Temas Premisas y Metodologías Algunas Dimensiones 1 2 Puntos aún no resueltos 3 Retos Futuros 4

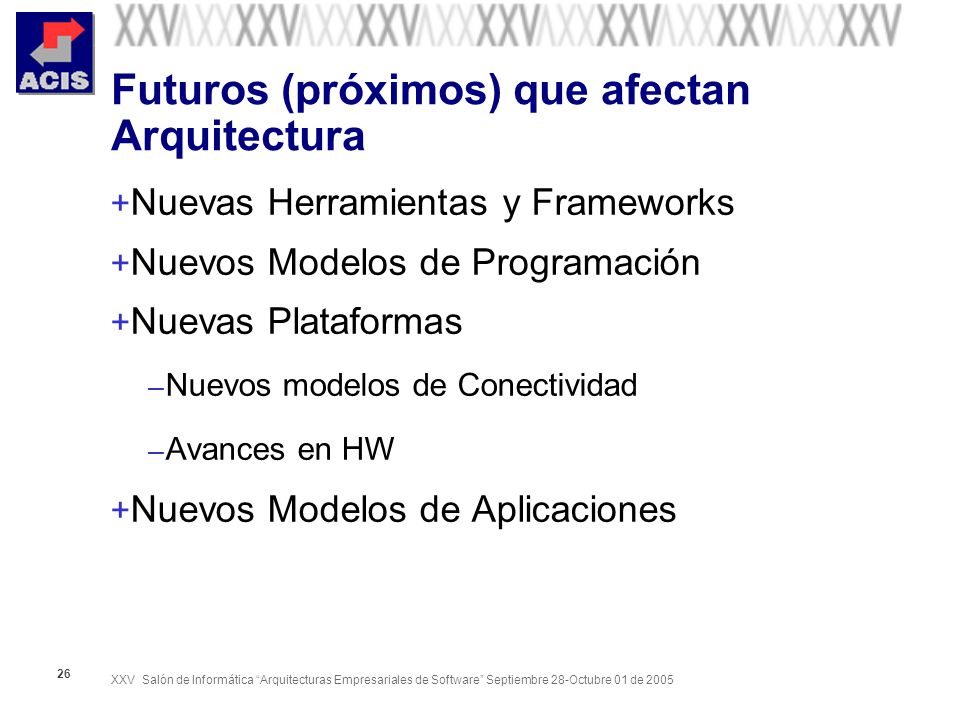

26 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 26 Futuros (próximos) que afectan Arquitectura + Nuevas Herramientas y Frameworks + Nuevos Modelos de Programación + Nuevas Plataformas – Nuevos modelos de Conectividad – Avances en HW + Nuevos Modelos de Aplicaciones

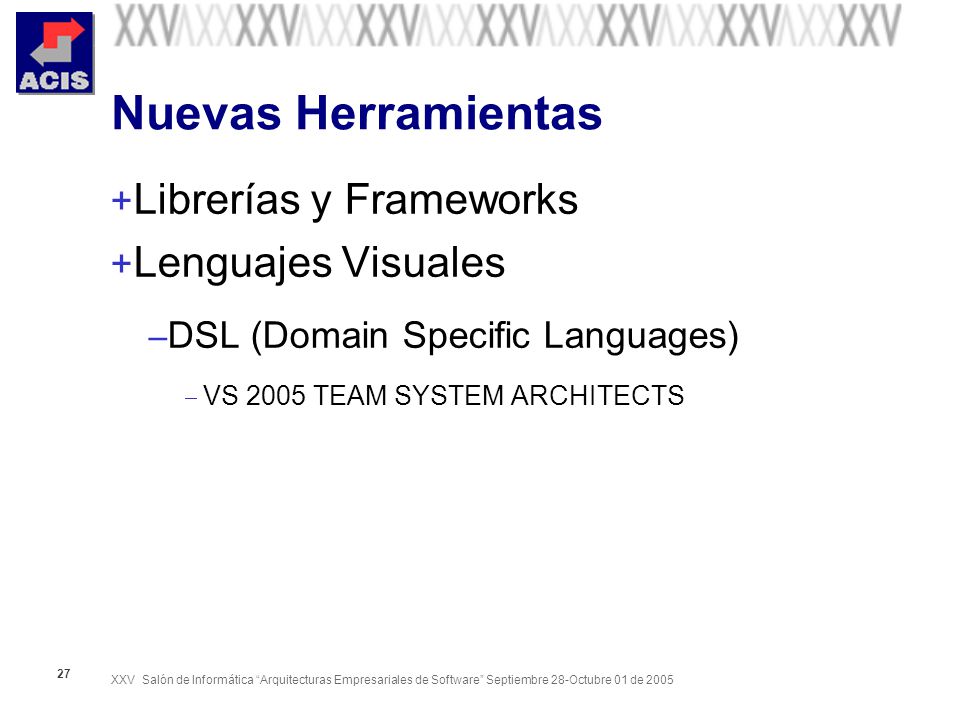

27 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 27 Nuevas Herramientas + Librerías y Frameworks + Lenguajes Visuales – DSL (Domain Specific Languages) VS 2005 TEAM SYSTEM ARCHITECTS

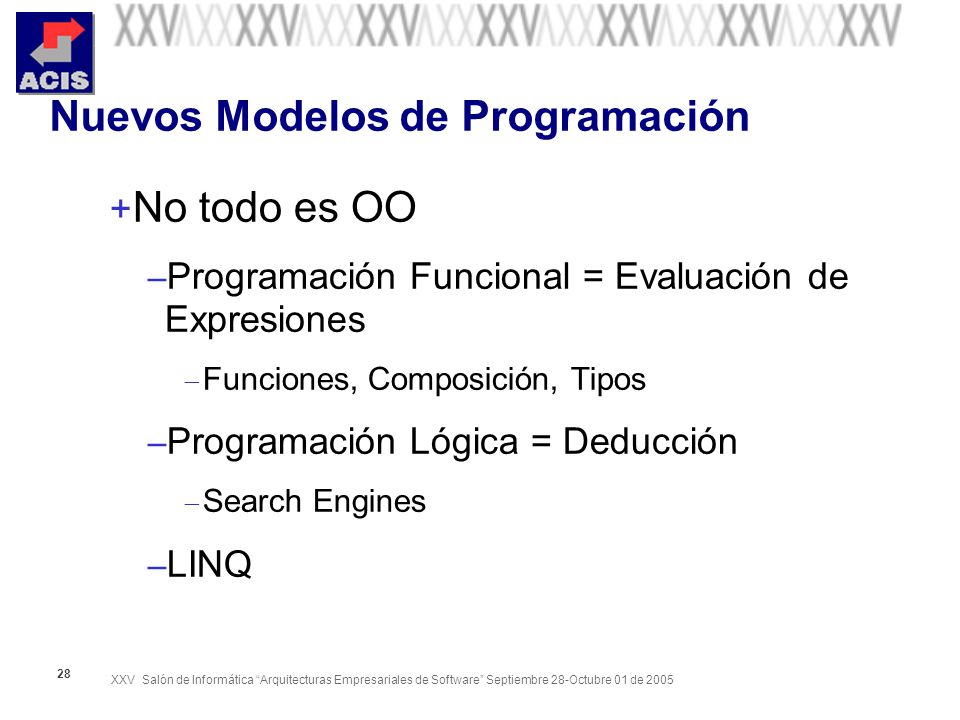

28 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 28 Nuevos Modelos de Programación + No todo es OO – Programación Funcional = Evaluación de Expresiones Funciones, Composición, Tipos – Programación Lógica = Deducción Search Engines – LINQ

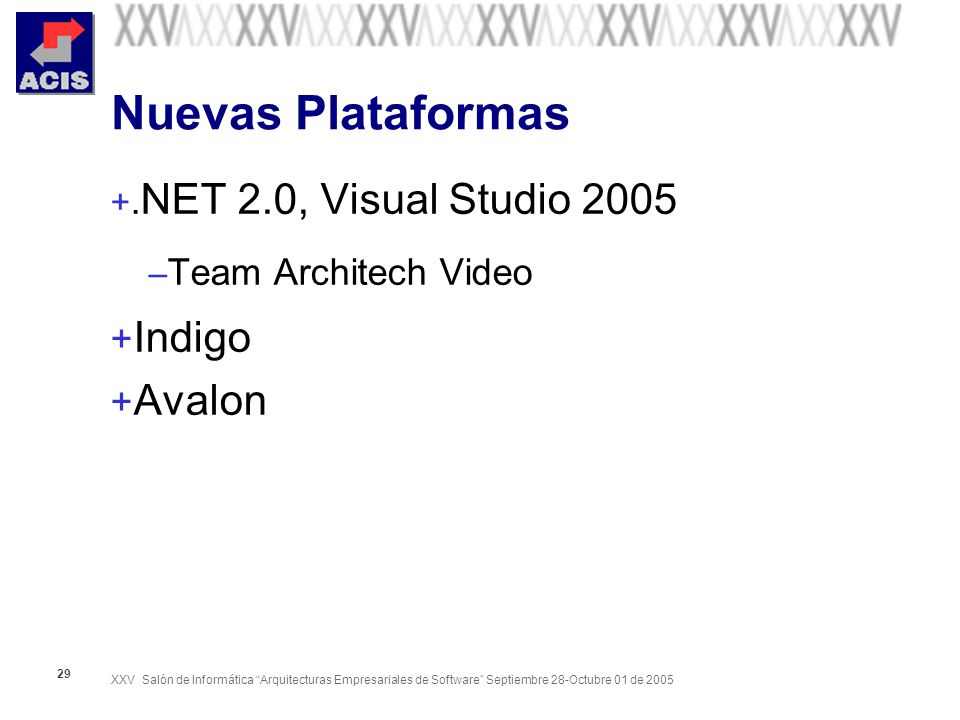

29 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 29 Nuevas Plataformas +. NET 2.0, Visual Studio 2005 – Team Architech Video + Indigo + Avalon

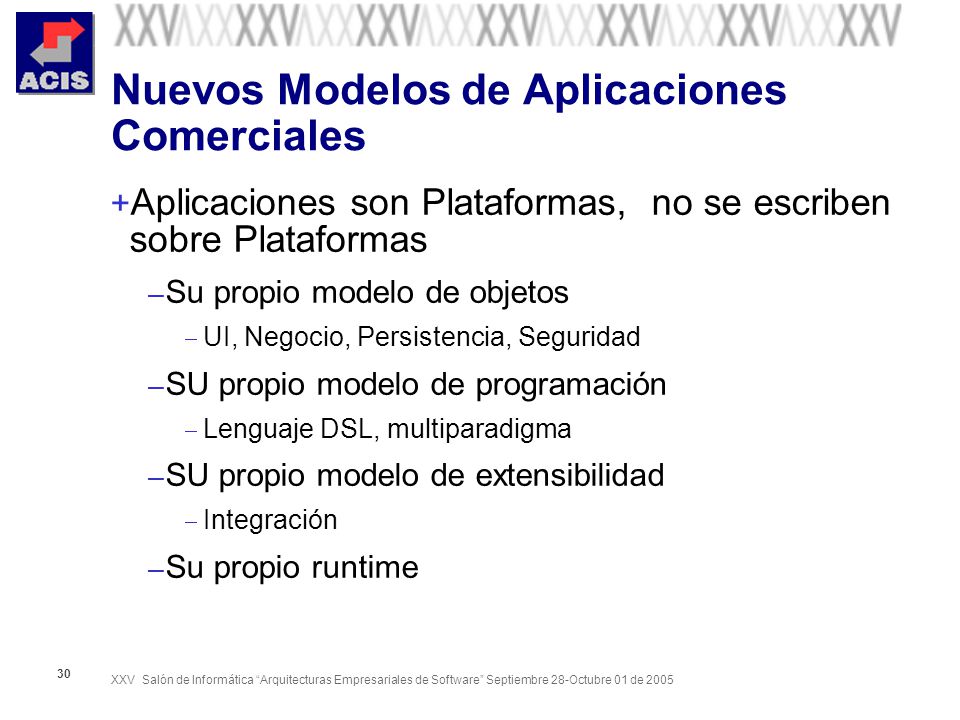

30 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 30 Nuevos Modelos de Aplicaciones Comerciales + Aplicaciones son Plataformas, no se escriben sobre Plataformas – Su propio modelo de objetos UI, Negocio, Persistencia, Seguridad – SU propio modelo de programación Lenguaje DSL, multiparadigma – SU propio modelo de extensibilidad Integración – Su propio runtime

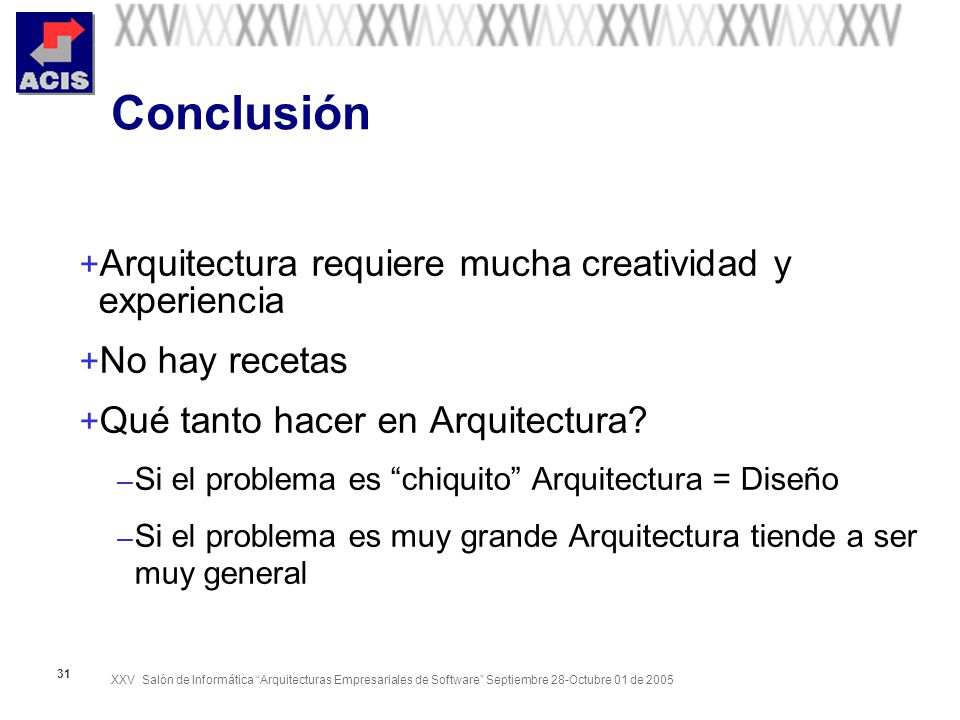

31 XXV Salón de Informática Arquitecturas Empresariales de Software Septiembre 28-Octubre 01 de 2005 31 Conclusión + Arquitectura requiere mucha creatividad y experiencia + No hay recetas + Qué tanto hacer en Arquitectura? – Si el problema es chiquito Arquitectura = Diseño – Si el problema es muy grande Arquitectura tiende a ser muy general
