Fisica Atómica y Molecular en la Medicina (Formulas & Ejercicios) Comprender como se comportan los sistemas de moléculas y como estas se constituyen sobre.

Presentaciones similares


Presentación del tema: "Fisica Atómica y Molecular en la Medicina (Formulas & Ejercicios) Comprender como se comportan los sistemas de moléculas y como estas se constituyen sobre."— Transcripción de la presentación:

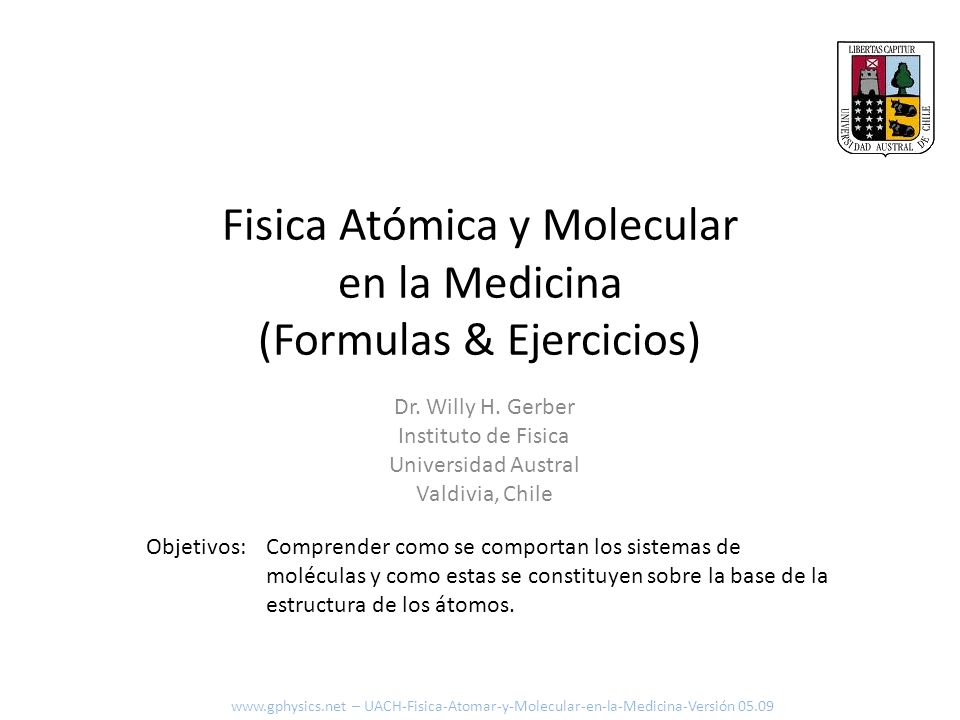

1 Fisica Atómica y Molecular en la Medicina (Formulas & Ejercicios) Comprender como se comportan los sistemas de moléculas y como estas se constituyen sobre la base de la estructura de los átomos. Objetivos: – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión Dr. Willy H. Gerber Instituto de Fisica Universidad Austral Valdivia, Chile

2 Gas - Energía de translación de una partícula 2 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Masa de la partícula [kg] Velocidad (vector) y sus componentes [m/s] Promedio de la velocidad al cuadrado de las partículas Promedio de la Energía cinética [J = kg m 2 /s 2 ] Densidad de partículas [#/m 3 o Mol/m 3 ] (1 Mol = 6.02x10 23 Partículas = N A – Numero de Avogadro)

3 Gas - Momento transmitido a una pared 3 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Momento (vector) y sus componentes [kg m/s] Pared

4 Gas - Flujo de partículas hacia la pared 4 – UACH-Fisica Molecular y Atomar en la Medicina-Versión En un tiempo la mitad (1/2) de las partículas que están en un volumen de base y altura alcanzaran la pared (flujo):

5 Gas – Presión calculada microscópicamente 5 – UACH-Fisica Molecular y Atomar en la Medicina-Versión El impulso promedio ejercida en el tiempo Δt sobre una sección A de la pared será: Como: y La presión sobre la pared será: Presión [Pa = N/m 2 ] Numero de partículas [-] Volumen [m 3 ]

6 Gas – relación con la temperatura 6 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Numero de moles [mol] Constante universal de gases (8.314 J mol -1 K -1 ) Temperatura absoluta [°K] De la termodinámica tenemos la ecuación de estado de los gases Constante de Boltzmann (no confundir con constante de Stefan-Boltzmann) (1.38x10-23 m 2 kg/s 2 K)

7 Gas – generalización en función de grados de libertad 7 – UACH-Fisica Molecular y Atomar en la Medicina-Versión grados de libertad 5 grados de libertad ej. H 2, N 2 Para grados de libertad: 6 grados de libertad ej. H 2 O, CO 2 Adicionalmente a mayores energías existen grados de libertad asociados a las vibraciones de los enlaces (2 x enlace).

8 Gas – Calor especifico de gases 8 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Para gases bajo condiciones de volumen constante se tiene que por mol: o sea Ejemplo para moléculas di-atómicas f = 3 f = 5 f = 7 traslación rotación vibración 7R/2 5R/2 3R/

9 Gas - Camino libre 9 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Camino libre [m] sin movimiento de las partículas

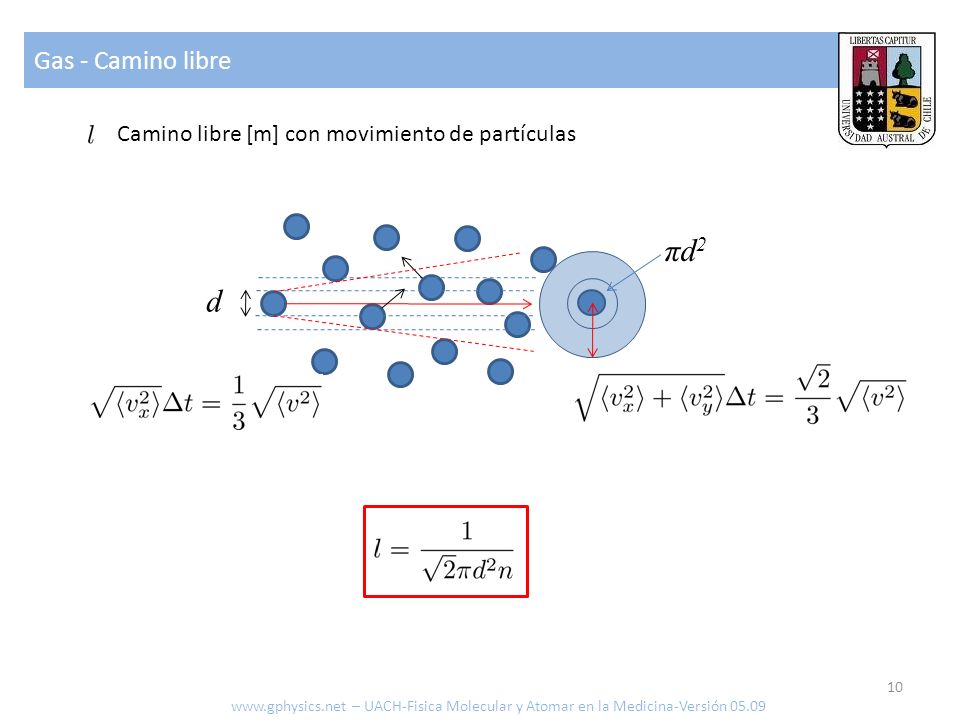

10 Gas - Camino libre 10 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Camino libre [m] con movimiento de partículas d πd2πd2

11 Gas - Viscosidad 11 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Transmisión de impulso

12 Gas – Conductividad térmica 12 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Transmisión de impulso

13 Interacción entre partículas – Ecuación de van der Waals 13 – UACH-Fisica Molecular y Atomar en la Medicina-Versión 05.09

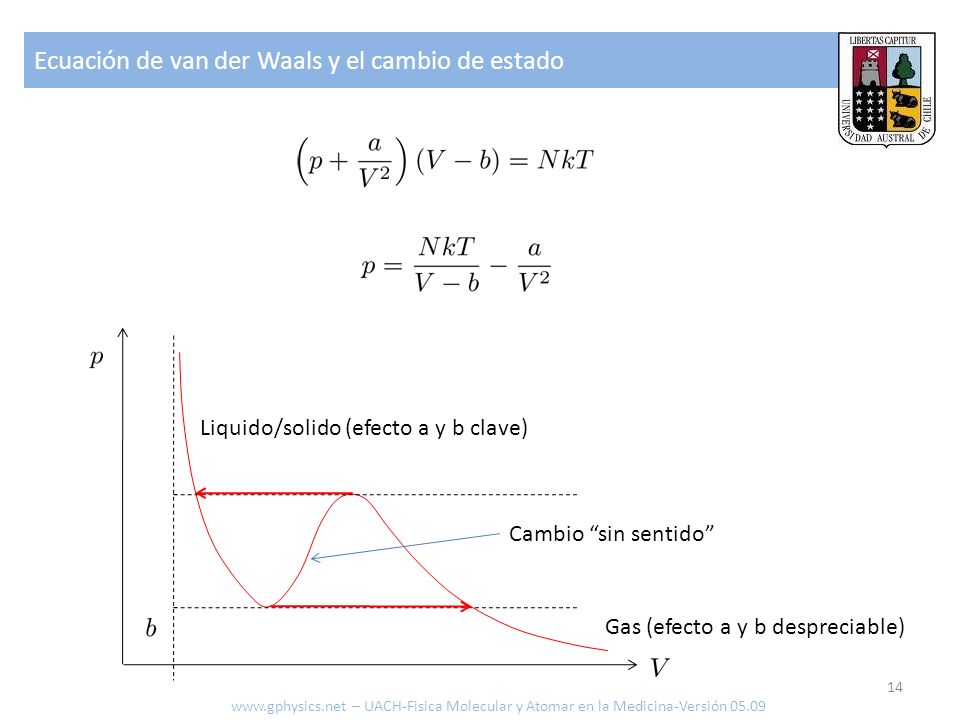

14 Ecuación de van der Waals y el cambio de estado 14 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Liquido/solido (efecto a y b clave) Gas (efecto a y b despreciable) Cambio sin sentido

15 El espectro atómico – UACH-Fisica Molecular y Atomar en la Medicina-Versión Espectro de absorción Espectro de emisión Líneas espectrales Largo de onda [m] Frecuencia [Hz] Velocidad de la luz [m/s] (3.00x10 8 m/s) Energia de un foton [J] Constante de Planck [Js] (6.63x Js)

16 Electrón en un átomo o molécula 16 – UACH-Fisica Molecular y Atomar en la Medicina-Versión La energía del orbital es calculada con la ecuación de Bohr que modela el átomo como un sistema de electrones rotando en torno a un núcleo. Energía en el orbital n [J o eV; 1 eV = 1.6x J] Carga del electrón (1.6x C) Masa del electrón (9.11x kg) Constante de Planck (6.63x Js) Constante de Campo (8.85x C 2 /Nm 2 ) Numero cuántico principal Niels Bohr ( ) Aun que el modelo es incorrecto, entrega valores que concuerdan con los medidos para el átomo de hidrogeno. Para los demás átomos y moléculas existen correcciones. Bohr describe los restantes números cuánticos como deformaciones de la orbita. Constante de Rydberg (caso H es 13.6 eV)

17 Electrón en un átomo o molécula 17 – UACH-Fisica Molecular y Atomar en la Medicina-Versión Para describir un átomo con los paquetes de onda se observa algo curioso: existen solo algunas orbitas posibles para los electrones. Esto se debe a que las funciones deben ser cíclicas (postulado de De Broglie): Hoy lo entendemos pero cuando se realizaron los modelos iníciales simplemente se enuncio que el electrón se movía (partícula) en orbitas bien definidas y que las demás orbitas están prohibidas.

18 Relación de incertidumbre de Heisenberg 18 – UACH-Fisica Molecular y Atomar en la Medicina-Versión El paquete de ondas esta compuesto de distintas ondas con un impuso que varían en Δp en tormo de un valor medio. El modelo de función de onda resulta en dos inecuaciones de incerteza en la medición de posición, impulso, energía y tiempo. Esta insertes es propia de los sistemas y no puede ser eliminada con equipos de mayor precisión. Werner Heisenberg ( )

19 MRI 19 – UACH-Fisica Molecular y Atomar en la Medicina-Versión También en la moléculas existe el efecto Zeeman. En base a este se puede determinar el tipo de moléculas y la cantidad en una muestra Decaimiento espontaneo Cambio forzado Constante de Planck (1.054x Js) [Js] Radio giro magnético (1.76x /Ts) [1/Ts] Campo magnético [T]

20 Ejercicios 20 – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión Si la presión del aire es de kPa donde el 80% de los moles corresponde a Nitrógeno y el 20% a Oxigeno, cuantos moles hay de cada gas a 20°C? ( mol/m 3, mol/m 3 ) 2.Que presión (parcial) genera cada uno de los gases? (80.96 kPa, kPa) 3.Que densidad tiene el aire si el peso del Nitrógeno es 14 g/mol y del Oxigeno es 16 g/mol? Recuerde que en el gas ambos elementos existen en forma de moléculas N 2 y O 2 ?. (1.200 kg/m 3 ) 4.Cual es la energía de una molécula de N 2 y O 2 si se asume que a 20C tienen 5 grados de libertad? (1.01x J, 1.01x J) 5.Cual es la velocidad promedio de una molécula de N 2 y una de O 2 ? ( m/s, m/s) 6.Cual es el camino libre de cada una molécula de aire si se supone que los radios del nitrógeno y oxigeno son iguales a 1.54x m y el numero de moles es el del aire calculado en 1? Indique además el camino libre en función del radio de la molécula. (9.49x10 -8 m, ) 7.Si se asume una masa y velocidad promedio de las moléculas N 2 y O 2 como 4.78x kg y m/s, cual seria la viscosidad del aire? (2.463x10 -5 Pa s) 8.Que valor asume para los parámetros definidos en 7 la constante de conducción térmica? 1.799x10 -2 J/m 2 s) 9.Cual es el valor del factor constante en la formula para el calculo de la energía de los orbitales de un átomo? (13.6 eV)

21 Ejercicios 21 – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión Cual es la energía de los primeros orbitales según el modelo de Bohr? (-13.6 eV, -3.4 eV, eV) 11.Cual es la energía que debe emitir como luz un electrón que salta del tercer al primer nivel? (12.09 eV) 12.A que frecuencia de luz corresponde el fotón emitido para la energía liberada según el ejercicio 11? (2.91x Hz) 13.A cual largo de onda corresponde un fotón que es emitido desde el primer orbital? (9.17x10 -8 m) 14.Según De Broglie a que radio del orbital correspondería el largo de onda calculado en 13? (1.46x10 -8 m) 15.Si se toma el radio calculado en 14 como la incerteza de la posición del electrón en el átomo, cual seria la incerteza del impulso y de la velocidad según la relación de incertidumbre de Heisenberg? (3.62x kg m/s, 3.97x10 3 m/s) 16.En el caso de la segunda relación de Heisenberg el ancho de la línea espectral (ΔE) es una medida del tiempo que puede permanecer en dicho estado. Si se determinara que el ancho de la línea es de eV, cuanto tiempo en promedio se queda el electrón en este estado? (3.31x10 4 s) 17.Si en un equipo de resonancia magnética nuclear se aplica un campo magnético de 1 Teslar y se generan emisiones de fotones por efecto de saltos entre los niveles del split (división) en el espectro, que frecuencia tendrían? (5.6x10 10 Hz)

22 Ejercicios 22 – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión ¿En un gas a temperatura [C] las moléculas tienen 5 grados de libertad. Si la masa de un mol es de [g/mol] cuál es la velocidad promedio? ( [m/s]) 19. ¿Si el gas del ejercicio 18 tiene un radio de 1.52x [m] y una densidad de [kg/m3], cual es el camino libre? (1.26x10 -7 [m]) 20. ¿Cuál sería el primer largo de onda de De Broglie para un radio de R=4.23x10 -9 [m]? (2.66x10 -8 [m]) 21. ¿A qué energía corresponde el largo de onda calculado en el ejercicio anterior? (47.07 [eV]) 22. ¿Cuál es la velocidad en el impulso para un electrón en un orbital de radio 4.23x10 -9 [m] si la masa de este es 9.11x [kg]? (1.369x10 +4 [m/s]) 23. ¿Si un electrón salta de un orbital con [eV] a uno con [eV], cual es la frecuencia de la luz emitida? (2.83x [Hz])

23 Resultados 23 – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión p=101.2 kPa =1.012x10 5 Pa => pV=nRT => n/V=pV/RT, T=20°C =293.15°K => n=41.52 mol/m 3 N 2 : 80% => 0.8*41.52 mol/m 3 = mol/m 3 O 2 : 20% => 0.2*41.52 mol/m 3 = 8.3 mol/m 3 2.p=101.2 kPa =1.012x10 5 Pa => N 2 : 80% => 0.8*101.2 kPa = kPa, O 2 : 20% => 0.2*101.2 kPa = kPa 3.N 2 : 14 g/mol=0.014 kg/mol=> mol/m kg/mol = 0.93 kg/m 3 O 2 : 16 g/mol=0.016 kg/mol => 8.3 mol/m kg/mol = kg/m 3 Densidad total = 0.93 kg/m kg/m 3 =1.200 kg/m 3 4.E=fkT/2 =>T=20°C =293.15°K, f=5=>E=1.01x J en ambos casos. 5.mv2/2=fkT/2=>v=fkT/m N 2 : 14 g/mol=0.014 kg/mol=> mol/m x /mol=4.65x kg O 2 : 16 g/mol=0.016 kg/mol => 8.3 mol/m x /mol=5.32x kg N 2 : m/s O 2 : m/s 6.L=1/2 πd 2 n => r= 1.54x m, n=41.52 mol/m 3 =>L=9.49x10 -8 m, L/r= η=1/3 nml =>m= 4.78x kg, = m/s=> η = 2.463x10 -5 Pa s 8.λ=1/6 fknl =>f=5, n=41.52 mol/m 3, = m/s=> λ= 1.799x10 -2 J/m 2 s 9.R=e 4 m/8ε 0 2 h 2 =2.17x J=13.6 eV 10.R/1 2 =-13.6 eV, R/2 2 =-3.4 eV, R/3 2 =-1.511eV 11.dE =E 3 -E 1 = eV-(-13.6eV)=12.09eV

24 Resultados 24 – UACH-Fisica-Atomar-y-Molecular-en-la-Medicina-Versión E=hν=>ν=E/h => E=12.09eV=1.927x J=> ν= 2.91x Hz 13. c=λν=>λ=c/ν= 9.17x10 -8 m 14. 2πr=n λ, n=1=>r= λ/2π= 1.46x10 -8 m 15. r=Δx=>Δp=h/2 Δx =>Δp =3.62x kg m/s, Δp=mΔv => m =9.11x kg Δv=Δp/m = 3.97x10 3 m/s 16. ΔE= eV=1.59x J=> Δt=h/2 ΔE= 3.31x10 4 s 17. ΔE=hγB=>ν=E/h=2ΔE/h=> 5.6x10 10 Hz 18. v=sqrt(5*1.38x10-23*6.02x10+23*(t )/M)=>6.15x10 +2 m/s 19. l=M/(17.77*r*r*rho*6.02x10+23)=>1.26x10 -7 m 20. d=2*3.1415*R=>2.66x10 -8 m 21. E=(1.989x10-25)/(d*1.59x10-19)=> eV 22. dv=(1.06x10-34)/(2*R*m)=>1.369x10 +4 m/s 23. f=(E1*2.40x10+14)-(E2*2.40x10+14)=>2.83x Hz
