Presentación del tema: "LEgo Java Operating System (LeJOS) L. E. Sucar / Alberto Reyes Robótica Inteligente."— Transcripción de la presentación:

1 LEgo Java Operating System (LeJOS) L. E. Sucar / Alberto Reyes Robótica Inteligente

2 Guía de Instalación Descargar el JDK 5.0 Update 1 y documentación de Descargar JCreator Light Edition (LE) versión 3.5 de Instalar JDK y agregar/crear variable de usuario Path con ruta a carpeta bin del JDK. Instalar JCreator y verificar el acceso a las herramientas del JDK.

3 Variable de entorno Path

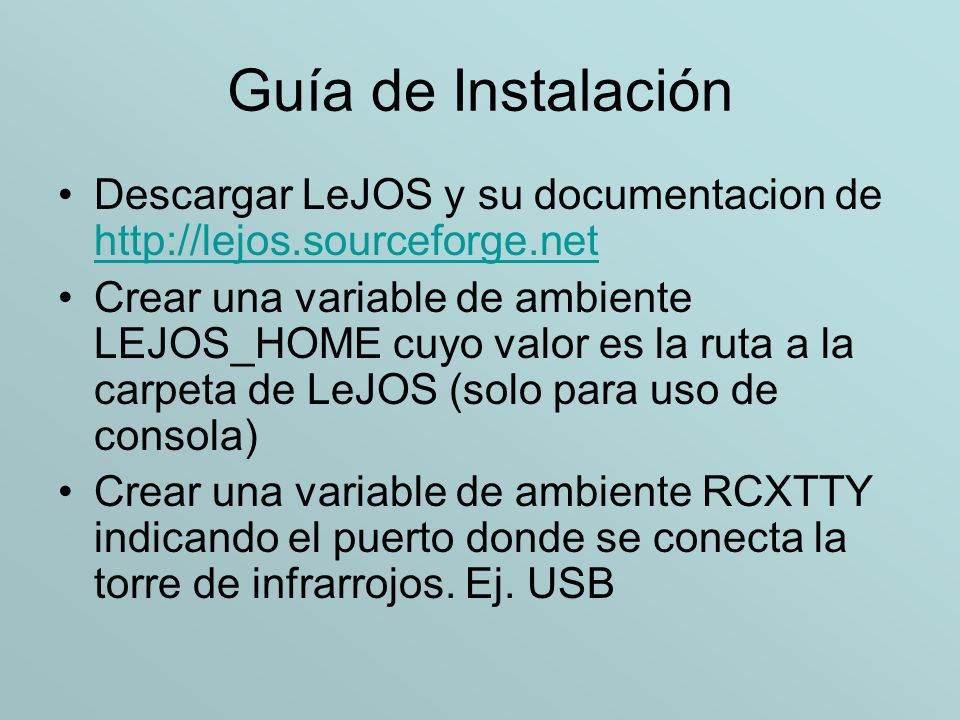

4 Guía de Instalación Descargar LeJOS y su documentacion de Crear una variable de ambiente LEJOS_HOME cuyo valor es la ruta a la carpeta de LeJOS (solo para uso de consola) Crear una variable de ambiente RCXTTY indicando el puerto donde se conecta la torre de infrarrojos. Ej. USB

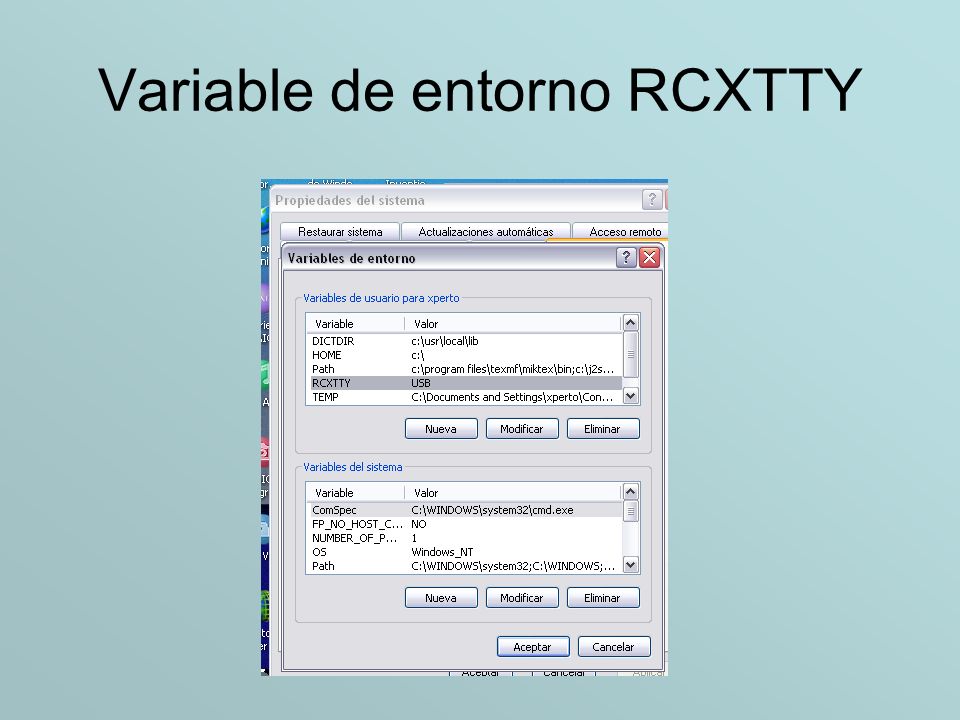

5 Variable de entorno RCXTTY

6 Ejemplo de un batch file Si se desea ejecutar lejos por consola generar el siguiente archivo batch set JAVA_HOME=c:\j2sdk1.4.1_06 set LEJOS_HOME=c:\lejos_win32_1_0_4\lejos set PATH=%PATH%;%JAVA_HOME%\bin;%LEJOS_HOME%\bin set RCXTTY=USB set CLASSPATH=.

7 Compilador e Interprete Conectar la torre de infrarrojos lego e instalar driver (usar disco de legomindstorms). Transmitir el firmware al RCX usando el comando lejosfirmdl Para compilar usar lejosc filename.java Para ejecutar usar lejos filename Ejemplo para cargar mas de un programa: lejos programa1,programa2,.. Usar el botón Prgm del RCX para seleccionar cada programa.

8 Configuración de la IDE JCreator Desde configure->tools->new agregar lejosfirmdl, lejosc y lejos con las siguiente configuración

9 Configuración de la IDE JCreator

10

11 Prueba de la IDE Descargar el firmware lejos en en robot encendido usando ctrl-1 o seleccionado el primer botón de la sección de herramientas (con el icono de llave española). Escribir un programa sencillo por ejemplo para imprimir mensajes en pantalla.

12 Programa de ejemplo import josx.platform.rcx.TextLCD; import josx.platform.rcx.Button; import josx.platform.rcx.LCD; public class StringTest { public static void main (String[] args) throws InterruptedException { String ha = "HA"; TextLCD.print (ha); Button.VIEW.waitForPressAndRelease (); ha = ha + ' ' + ha; TextLCD.print (ha); Button.VIEW.waitForPressAndRelease (); LCD.showNumber ((int)Runtime.getRuntime().freeMemory()); Button.VIEW.waitForPressAndRelease (); }

13 Prueba de la IDE Compilar el programa usando ctrl-2 o seleccionado el segundo botón de la sección de herramientas. Descargar el programa en el RCX usando ctrl-2 o seleccionado el tercer botón de la sección de herramientas. El orden de uso de los botones puede variar de acuerdo al orden en que se configuraron las herramientas

14 Limitaciones de lejos No tiene recolector de basura No hay sentencia switch No hay aritmética sobre variables tipo long. La máxima longitud de un arreglo es de 511. No soporta carga dinámica de clases. Solo se dispone de 12K para programas.

15 Arquitectura de lejos

16 Paquete josx.platform.rcx Es el paquete mas importante del sistema operativo LeJOS Este paquete contiene clases para interactuar con los componentes principales del RCX (motores, sensores, pantalla, sonido, botones, e IR).

17 Ejemplos de corridas

18 Control Directo En esta modalidad la programación es puramente Java. La ventaja principal es que ofrece todas la bondades de Java y la posibilidad de uso de herramientas como Elvira, Weka o cualquier herramienta de IA disponibles en Web. La desventaja es que la operación correcta del RCX depende de cono visual de la torre de infrarrojos

19 Instalación de APIs Instalar el driver para manejo de la torre infrarroja con el puerto USB Instalar el firmware de legomindstorms en el RCX (usar disco adjunto al kit) Se requieren dos APIS de Java: comm.jar disponible en el sitio de sun ds/index.html ds/index.html rcx.jar disponible en el e-book legominstorms programming with java

20 Compilación y ejecución Agregar una variable de entorno classpath con los valores.;ruta al archivo comm.jar; ruta al archivo rcx.jar Compilar un programa demostrativo (también disponibles en el e-book) usando la herramienta javac del sdk. Ejecutar programa manteniendo al RCX cerca de la torre de infrarrojos

21 Referencias Sitio de Sun microsystems E-book Programming legominstorms with Java Sitio de JCreator Sitio de lejos
