Transferencia de calor Capítulo 18 Física Sexta edición Paul E. Tippens Métodos de transferencia de calor Métodos de transferencia de calor Conducción.

Presentaciones similares


Presentación del tema: "Transferencia de calor Capítulo 18 Física Sexta edición Paul E. Tippens Métodos de transferencia de calor Métodos de transferencia de calor Conducción."— Transcripción de la presentación:

1

2 Transferencia de calor Capítulo 18 Física Sexta edición Paul E. Tippens Métodos de transferencia de calor Métodos de transferencia de calor Conducción Conducción Aislamiento: el valor-R Aislamiento: el valor-R Convección Convección Radiación Radiación

3 Métodos de transferencia de calor Conducción es el proceso por el cual se transfiere energía térmica mediante colisiones de moléculas adyacentes a través de un medio material. El medio en sí no se mueve. Convección es el proceso por el cual se transfiere calor por medio del movimiento real de la masa de un fluido. Radiación es el proceso mediante el cual el calor se transfiere por medio de ondas electromagnéticas.

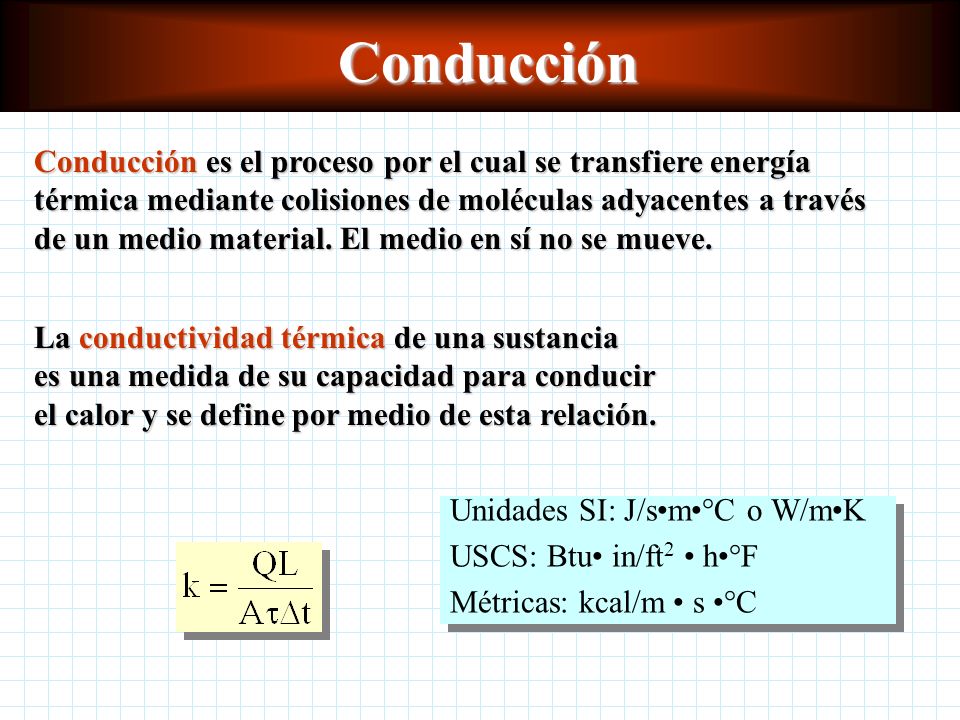

4 Conducción La conductividad térmica de una sustancia es una medida de su capacidad para conducir el calor y se define por medio de esta relación. Unidades SI: J/sm°C o W/mK USCS: Btu in/ft 2 h°F Métricas: kcal/m s °C Unidades SI: J/sm°C o W/mK USCS: Btu in/ft 2 h°F Métricas: kcal/m s °C Conducción es el proceso por el cual se transfiere energía térmica mediante colisiones de moléculas adyacentes a través de un medio material. El medio en sí no se mueve.

5 Aislamiento: el valor-R El valor-R de un material se define como la relación entre su espesor y su conductividad térmica. La cantidad de calor que fluye por unidad de tiempo a través de dos o más materiales de diferente espesor es proporcional a su área y diferencia de temperaturas, e inversamente proporcional a la suma de valores-R.

6 Convección Convección es el proceso por el cual se transfiere calor por medio del movimiento real de la masa de un fluido. La cantidad de calor (H) que se transfiere por convección es proporcional al área y a la diferencia de temperaturas. El término h es el coeficiente de convección.

7 Radiación La radiación térmica está formada por ondas electromagnéticas emitidas por un sólido, un líquido o un gas en virtud de su temperatura. Un absorbedor ideal o un radiador irreal son otra forma de llamar a los cuerpos negros. La radiación emitida por un cuerpo negro se llama radiación de cuerpo negro. La emisividad es una medida de la capacidad de un cuerpo para absorber o emitir radiación térmica.

8 Radiación donde: R = energía radiada por unidad de tiempo por unidad de área e = emisividad de la superficie 0-1 constante de Stefan 5.67 x W/M 2 K 4 T 4 = temperatura absoluta a la cuarta potencia donde: R = energía radiada por unidad de tiempo por unidad de área e = emisividad de la superficie 0-1 constante de Stefan 5.67 x W/M 2 K 4 T 4 = temperatura absoluta a la cuarta potencia Ley de Stefan-Boltzmann: Un cuerpo a la misma temperatura que sus alrededores irradia y absorbe calor en las mismas cantidades.

9 Conceptos clave ConducciónConducción Conductividad térmicaConductividad térmica Convección naturalConvección natural Convección forzadaConvección forzada Coeficiente de convecciónCoeficiente de convección Radiación térmicaRadiación térmica Cuerpo negroCuerpo negro EmisividadEmisividad Ley de Stefan-BoltzmannLey de Stefan-Boltzmann Constante de StefanConstante de Stefan Ley de PrevostLey de Prevost

10 Resumen de ecuaciones
