1 1 Tecnología de objetos distribuidos y arquitectura de componentes. Tema V

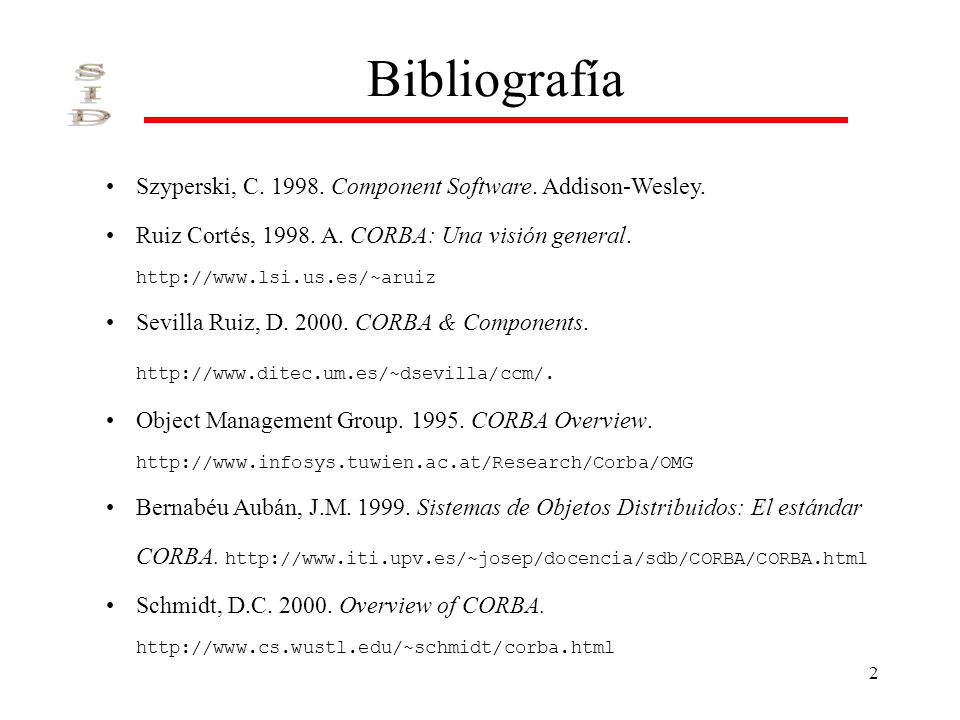

2 2 Bibliografía Szyperski, C Component Software. Addison-Wesley. Ruiz Cortés, A. CORBA: Una visión general. Sevilla Ruiz, D CORBA & Components. Object Management Group CORBA Overview. Bernabéu Aubán, J.M Sistemas de Objetos Distribuidos: El estándar CORBA. Schmidt, D.C Overview of CORBA.

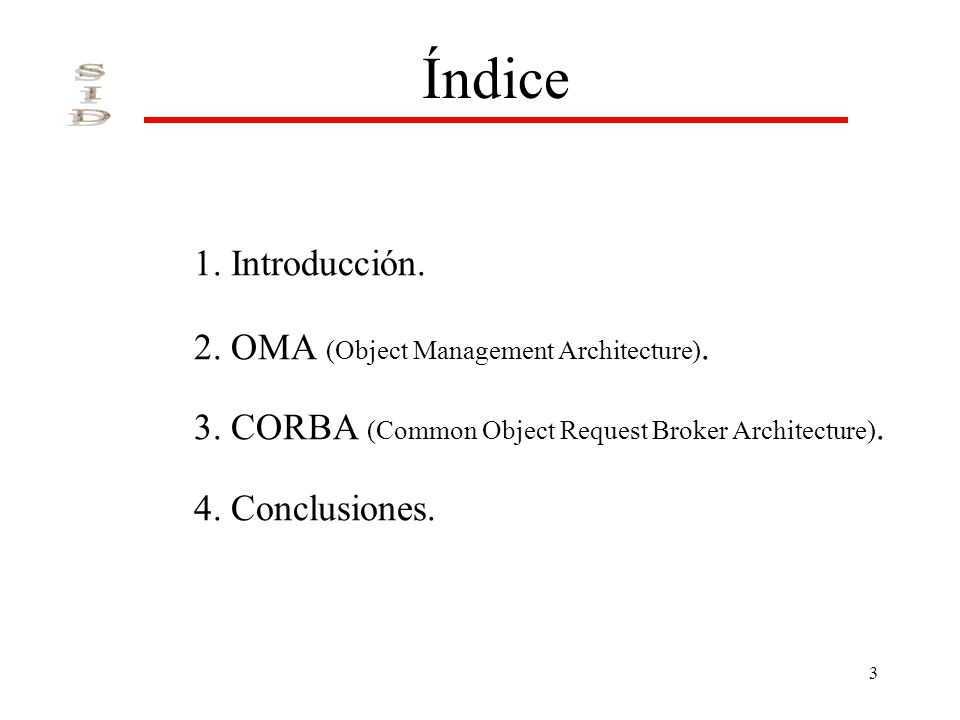

3 3 Índice 1. Introducción. 2. OMA (Object Management Architecture). 3. CORBA (Common Object Request Broker Architecture). 4. Conclusiones.

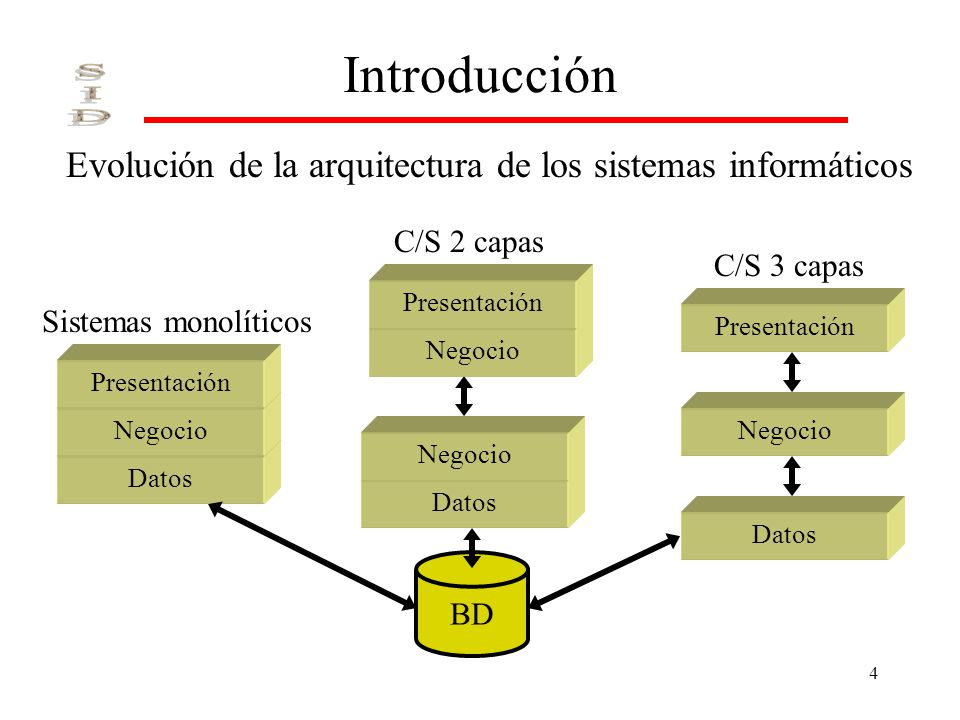

4 4 Datos Introducción C/S 2 capas Evolución de la arquitectura de los sistemas informáticos Sistemas monolíticos C/S 3 capas BD Negocio Presentación Negocio Presentación Datos Negocio Datos Negocio Presentación

5 5 BD Arquitectura multicapa Presentación Negocio Datos subcapas

6 6 Arquitectura de componentes (I) (multicapa y 3-tier) 3:Component system 2:Component frameworks 1:Components Tier 1: Arquitectura de componentes individuales. Tier 2: Arquitectura de los marcos de componentes. Macro- componentes definidos para realizar una función de negocio concreta. Tier 3: Arquitectura del sistema de componentes. Super-componente que define todo el sistema. ( tier grada )

7 7 Arquitectura de componentes (II) Cada componente del tier 3 se define con un conjunto de componentes del tier 2, y cada uno del tier 2 por un conjunto del tier 1. COMPONENTE = módulo + conjunto de recursos –Módulo = conjunto de clases y puede que elementos de proceso no orientados a objeto (procedimientos y funciones). –Conjunto de recursos = múltiples interfaces que cada uno representa un servicio ofrecido por el componente. COMPONENTE OBJETO

8 8 Problemas: –No basta una modelización correcta de jerarquía de clases e interacciones, se necesita una infraestructura (nivel de transporte) de comunicación que permita el flujo transparente de mensajes entre objetos de distintas aplicaciones en distintas máquinas –Se debe evitar el crecimiento exponencial de interfaces Solución: –Middleware de componentes Arquitectura de componentes (III)

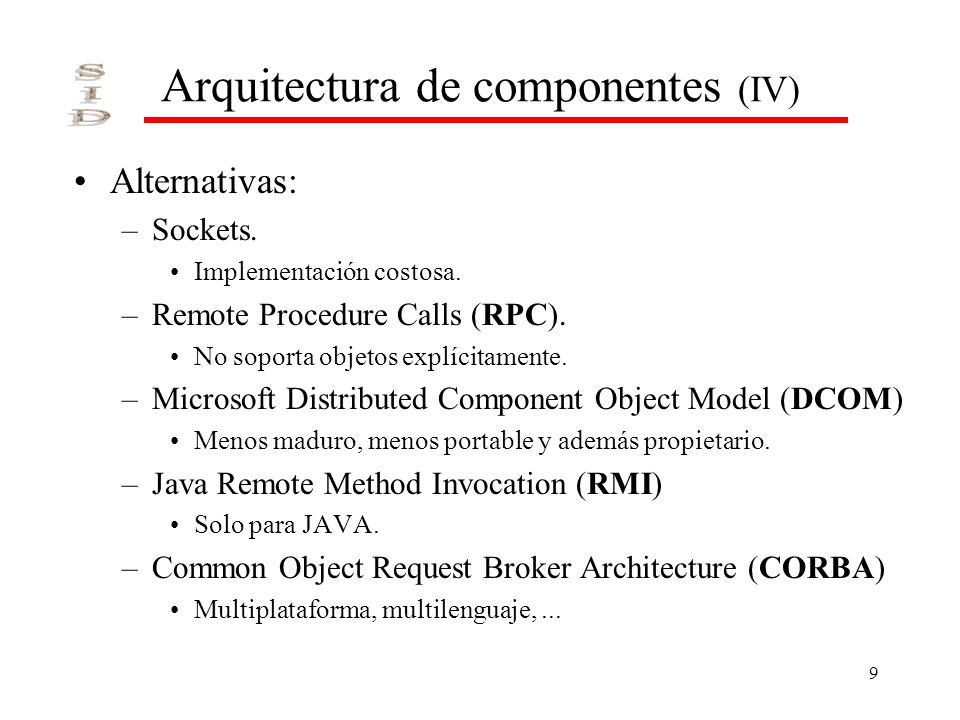

9 9 Arquitectura de componentes (IV) Alternativas: –Sockets. Implementación costosa. –Remote Procedure Calls (RPC). No soporta objetos explícitamente. –Microsoft Distributed Component Object Model (DCOM) Menos maduro, menos portable y además propietario. –Java Remote Method Invocation (RMI) Solo para JAVA. –Common Object Request Broker Architecture (CORBA) Multiplataforma, multilenguaje,...

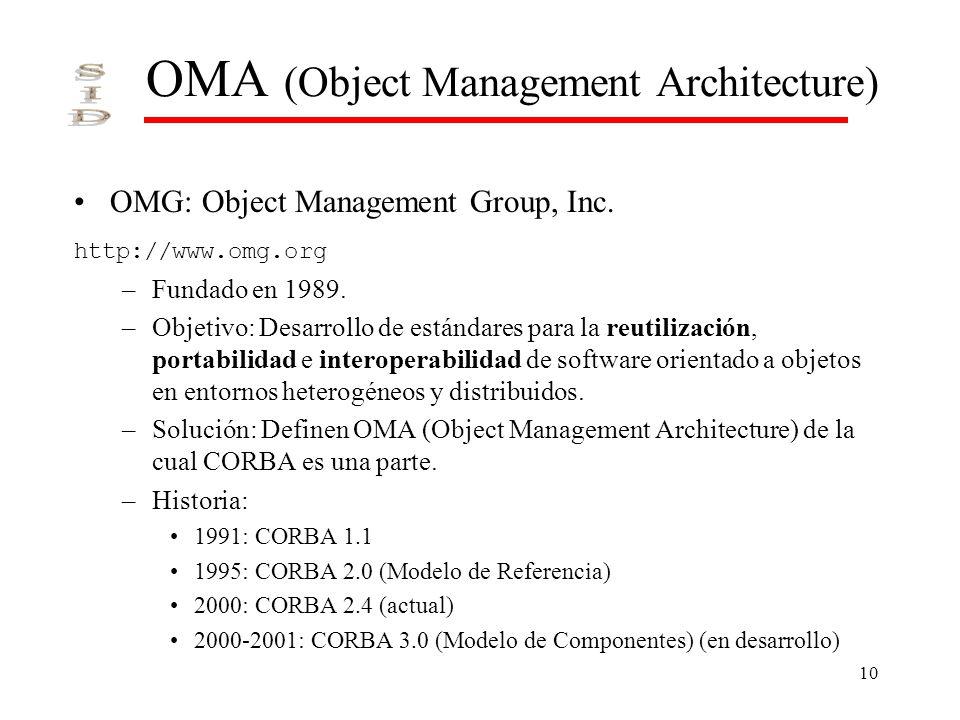

10 10 OMA (Object Management Architecture) OMG: Object Management Group, Inc. –Fundado en –Objetivo: Desarrollo de estándares para la reutilización, portabilidad e interoperabilidad de software orientado a objetos en entornos heterogéneos y distribuidos. –Solución: Definen OMA (Object Management Architecture) de la cual CORBA es una parte. –Historia: 1991: CORBA : CORBA 2.0 (Modelo de Referencia) 2000: CORBA 2.4 (actual) : CORBA 3.0 (Modelo de Componentes) (en desarrollo)

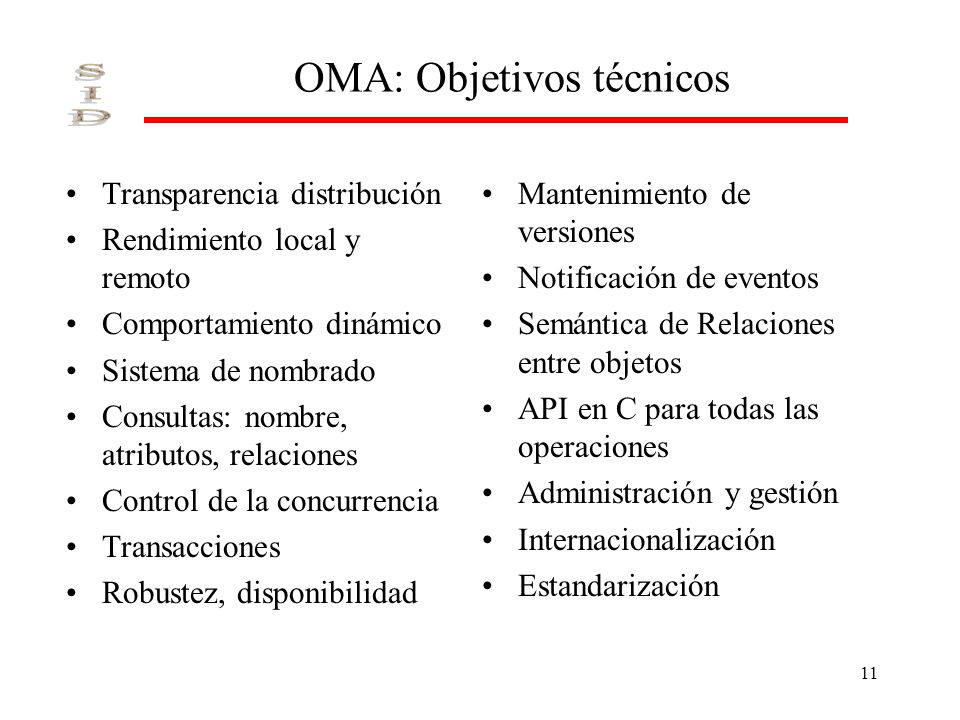

11 11 OMA: Objetivos técnicos Transparencia distribución Rendimiento local y remoto Comportamiento dinámico Sistema de nombrado Consultas: nombre, atributos, relaciones Control de la concurrencia Transacciones Robustez, disponibilidad Mantenimiento de versiones Notificación de eventos Semántica de Relaciones entre objetos API en C para todas las operaciones Administración y gestión Internacionalización Estandarización

12 12 Arquitectura del modelo de referencia OMA Application objects CORBA facilities Object services (CORBAservices) CORBA 2.0 Object Request Broker (ORB)

13 13 Object services (CORBAservices) (I) Definen 16 servicios comunes ofrecidos a los objetos: –Naming service : Identificación de objetos –Object security service : Servicio de seguridad –Object trader service : Mercader de objetos. Los ofrece a los clientes. –Object transaction service : Permite transacciones con commit-rollback –Change management service : Gestor de versiones de implementación. –Concurrency service : Gestión de bloqueos para permitir concurrencia –Event notification service : Objetos que son mensajes de eventos –Externalization service : Permite copiar objetos por valor –Licensing service : Permite obtener licencias de uso de un objeto –Lifecycle service : Crea, copia, mueve y borra objetos y grupos de objetos relacionados

14 14 Object services (CORBAservices) (II) –Object collections service : Crea colecciones de objetos (basado en SMALLTALK) (árboles, listas, colas, conjuntos,...) –Object query service : Permite localizar los objetos por el valor de sus atributos (parecido al Trader, pero en lugar de servicios ofrece atributos) –Persistent object service : Permite al objeto sobrevivir a la terminación del programa que lo creó –Properties service : Asocia propiedades al objeto (modificable, borrable o sólo lectura) –Relationship service : Permite relaciones entre objetos –Time service : Soluciona el problema del reloj asíncrono en los SID. Usa time-stamping.

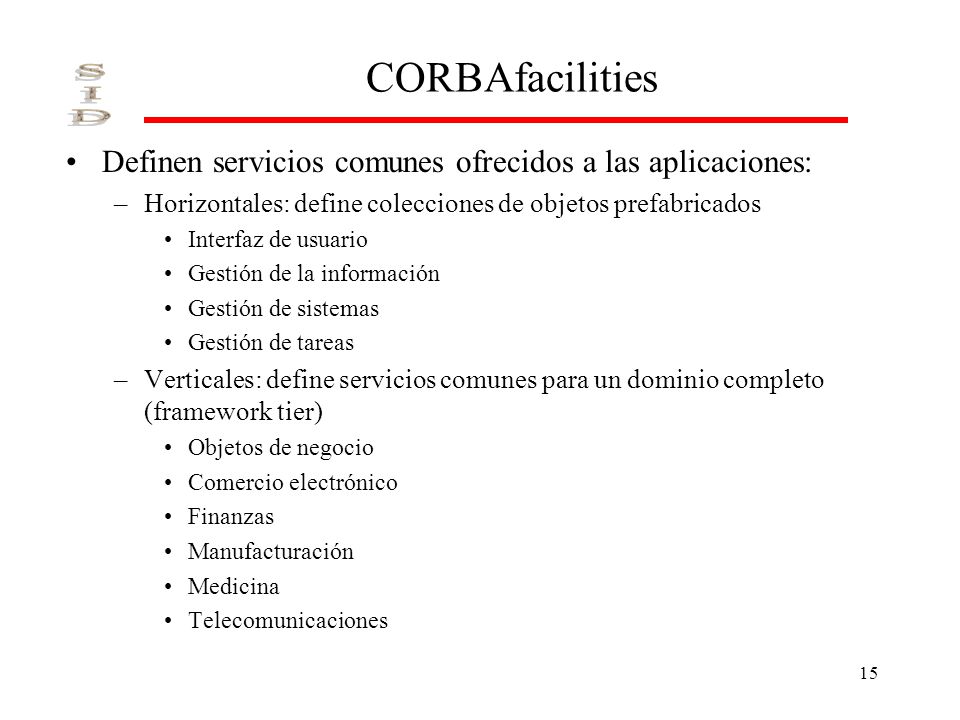

15 15 CORBAfacilities Definen servicios comunes ofrecidos a las aplicaciones: –Horizontales: define colecciones de objetos prefabricados Interfaz de usuario Gestión de la información Gestión de sistemas Gestión de tareas –Verticales: define servicios comunes para un dominio completo (framework tier) Objetos de negocio Comercio electrónico Finanzas Manufacturación Medicina Telecomunicaciones

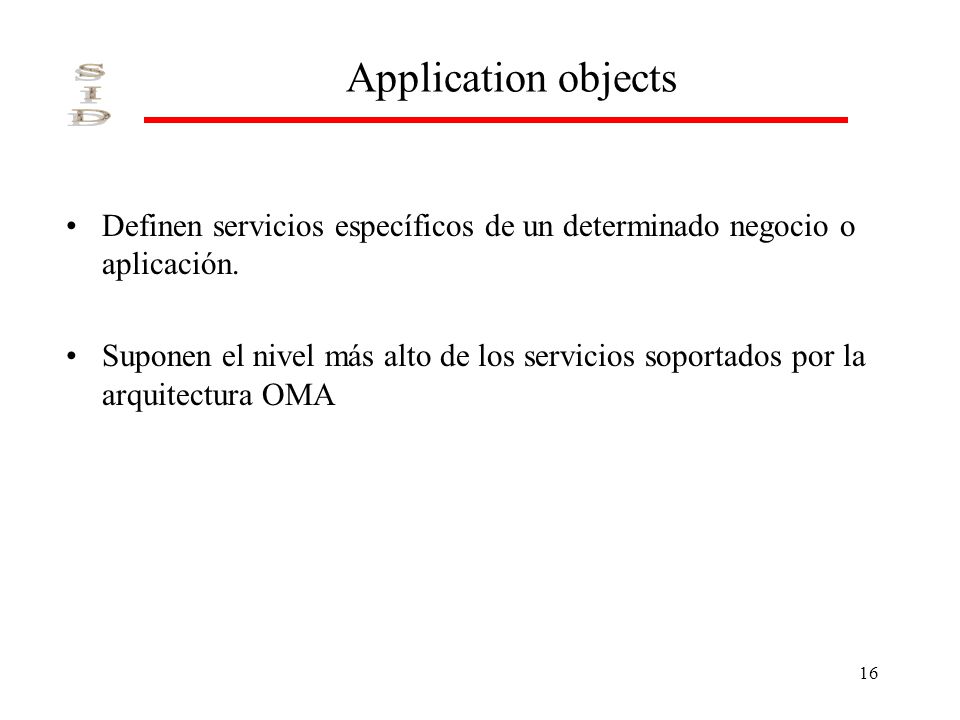

16 16 Application objects Definen servicios específicos de un determinado negocio o aplicación. Suponen el nivel más alto de los servicios soportados por la arquitectura OMA

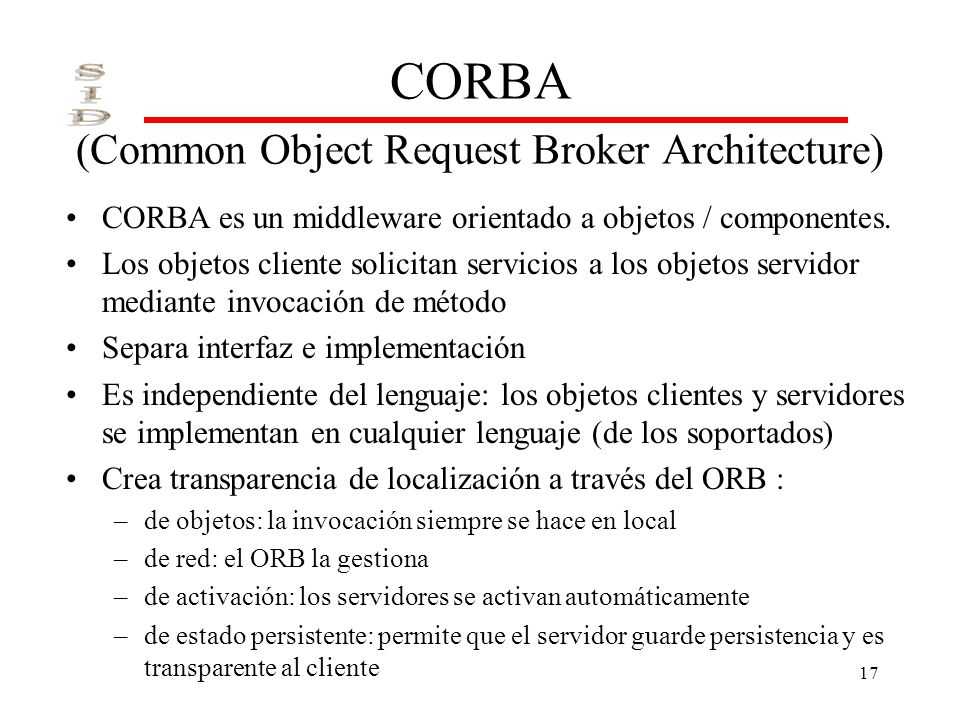

17 17 CORBA (Common Object Request Broker Architecture) CORBA es un middleware orientado a objetos / componentes. Los objetos cliente solicitan servicios a los objetos servidor mediante invocación de método Separa interfaz e implementación Es independiente del lenguaje: los objetos clientes y servidores se implementan en cualquier lenguaje (de los soportados) Crea transparencia de localización a través del ORB : –de objetos: la invocación siempre se hace en local –de red: el ORB la gestiona –de activación: los servidores se activan automáticamente –de estado persistente: permite que el servidor guarde persistencia y es transparente al cliente

18 18 IDL (Interface Definition Language) CORBA incorpora un lenguaje de definición de interfaces (IDL) Independiente del lenguaje de implementación. Mapea hacia los lenguajes de programación habituales. Los ORBs llevan incorporados su traductor de IDL a los lenguajes de implementación soportados CC++ Ada Java IDL SmallTalk Object Request Broker (ORB) Delphi

19 19 Comunicación C/S en CORBA Cliente Servidor Object Request Broker (ORB) Invocation Interface Object Adapter

20 20 Object Request Broker (ORB) Arquitectura de CORBA Dynamic Invocation Interface IDL Stubs ORB Interface IDL Static Skeletons Dynamic Skeleton Interface Object Adapter Interface Repository IDL COMPILER Implementation Repository Client Object (Servant) OBJ REF operación(args) resultado(args)

21 21 Componentes primarios en CORBA (I) Object : –Entidad de programación CORBA. –Tiene una identidad, una interfaz, y una implementación (conocida como Servant). Servant (sirviente) : –Implementación de una entidad en un lenguaje de programación (en cualquiera de los soportados). –Define las operaciones que soporta un determinado interfaz CORBA IDL. Client : –Entidad de programa que invoca una operación a una implementación de objeto. –Idealmente será tan simple como una invocación a un método. Object Request Broker (ORB) (corredor de peticiones a objetos) : –Núcleo de la arquitectura CORBA. –Proporciona transparencia entre los clientes y las implementaciones de los objetos. –Cuando un cliente invoca una operación, ORB busca la implementación del objeto, lo activa si es necesario, transmite la petición y devuelve la respuesta. –Permite conexión con otros ORBs.

22 22 Componentes primarios en CORBA (II) ORB Interface : –Interfaz de comunicación con el ORB para solicitarle servicios al propio ORB: conversión de referencias de objetos a cadenas,... IDL stubs (cabos) : –El stub es la interfaz que ve el cliente –Representante del servidor en el lado cliente (proxy) –Realiza invocación remota –Define rutinas específicas para operaciones particulares en objetos particulares –Definido en IDL y se transforma al lenguaje de programación del Cliente –La transformación entre CORBA IDL y el lenguaje de programación se realiza automáticamente por el IDL compiler IDL skeletons (esqueletos) : –Ofrece una interfaz estática a cada servicio del objeto –Definido en IDL y se transforma al lenguaje de programación del Servant

23 23 Componentes primarios en CORBA (III) Dynamic Invocation Interface : –Permite la construcción dinámica de invocaciones a objetos. –No llama a una rutina específica para una operación particular en un objeto particular. –El cliente especifica el objeto a ser invocado, la operación y el conjunto de parámetros (esto lo obtiene del Interface Repository) Dynamic Skeleton Interface : –Permite el manejo dinámico de las invocaciones a objetos. –No es accedido por un esqueleto específico para una operación determinada. –Se proporciona acceso a través de un nombre de operación y parámetros.

24 24 Componentes primarios en CORBA (IV) Object Adapter : –Conecta al ORB con la implementación del objeto para realizar los servicios que el ORB proporciona (a otros objetos y clientes): generación e interpretación de referencias a objetos invocación de métodos seguridad de las interacciones activación y desactivación del objeto y su implementación mapeo de las referencias de los objetos a sus implementaciones registro de implementaciones.

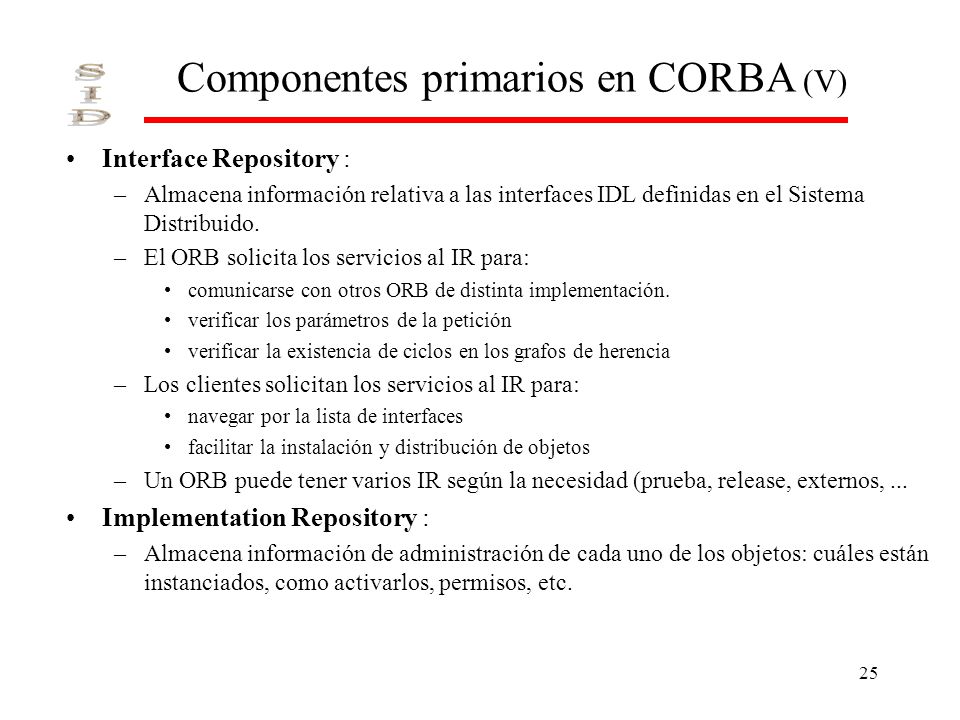

25 25 Componentes primarios en CORBA (V) Interface Repository : –Almacena información relativa a las interfaces IDL definidas en el Sistema Distribuido. –El ORB solicita los servicios al IR para: comunicarse con otros ORB de distinta implementación. verificar los parámetros de la petición verificar la existencia de ciclos en los grafos de herencia –Los clientes solicitan los servicios al IR para: navegar por la lista de interfaces facilitar la instalación y distribución de objetos –Un ORB puede tener varios IR según la necesidad (prueba, release, externos,... Implementation Repository : –Almacena información de administración de cada uno de los objetos: cuáles están instanciados, como activarlos, permisos, etc.

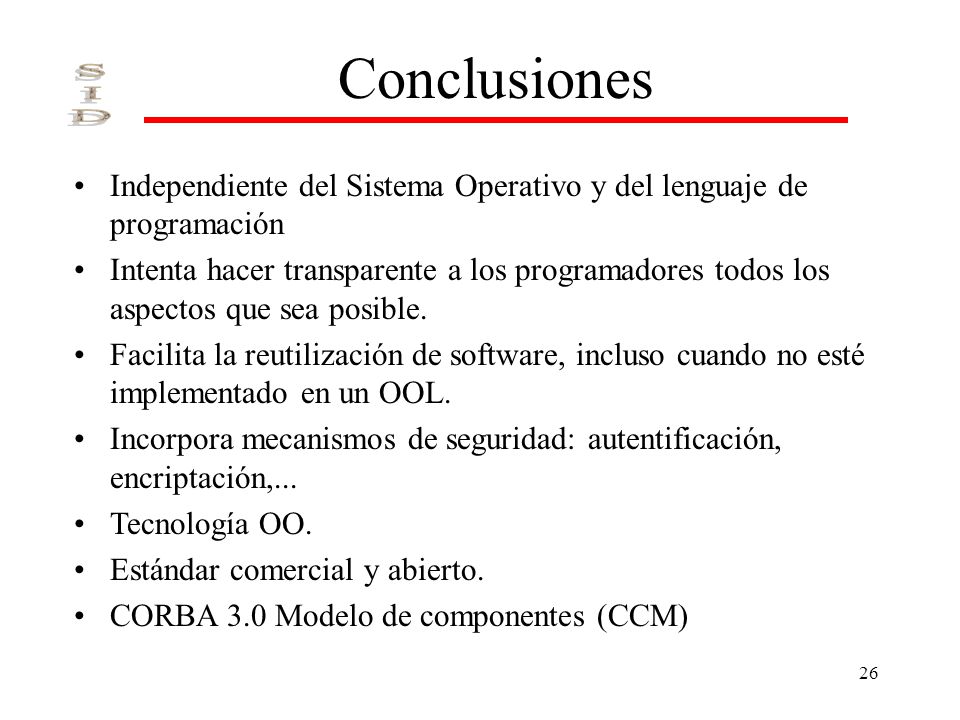

26 26 Conclusiones Independiente del Sistema Operativo y del lenguaje de programación Intenta hacer transparente a los programadores todos los aspectos que sea posible. Facilita la reutilización de software, incluso cuando no esté implementado en un OOL. Incorpora mecanismos de seguridad: autentificación, encriptación,... Tecnología OO. Estándar comercial y abierto. CORBA 3.0 Modelo de componentes (CCM)
