1 Teclados y terminales

2 Entrada/Salida Un terminal es un sistema de Entrada/Salida Entrada -> Teclado, Ratón, Tableta digitalizadora… Salida -> Pantalla, Impresora, Plotter…

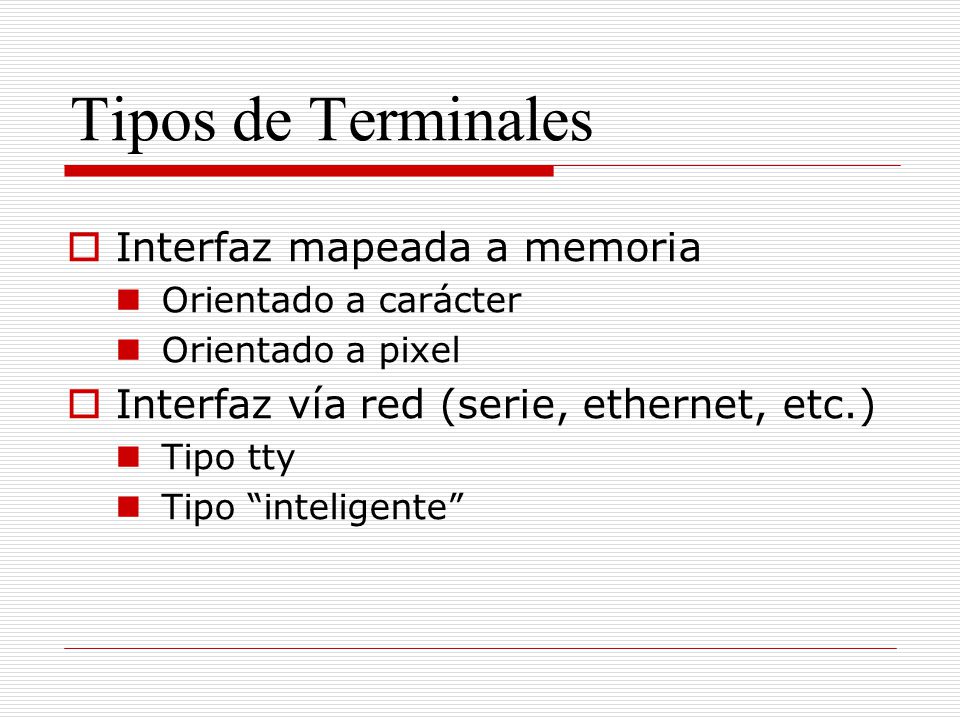

3 Tipos de Terminales Interfaz mapeada a memoria Orientado a carácter Orientado a pixel Interfaz vía red (serie, ethernet, etc.) Tipo tty Tipo inteligente

4

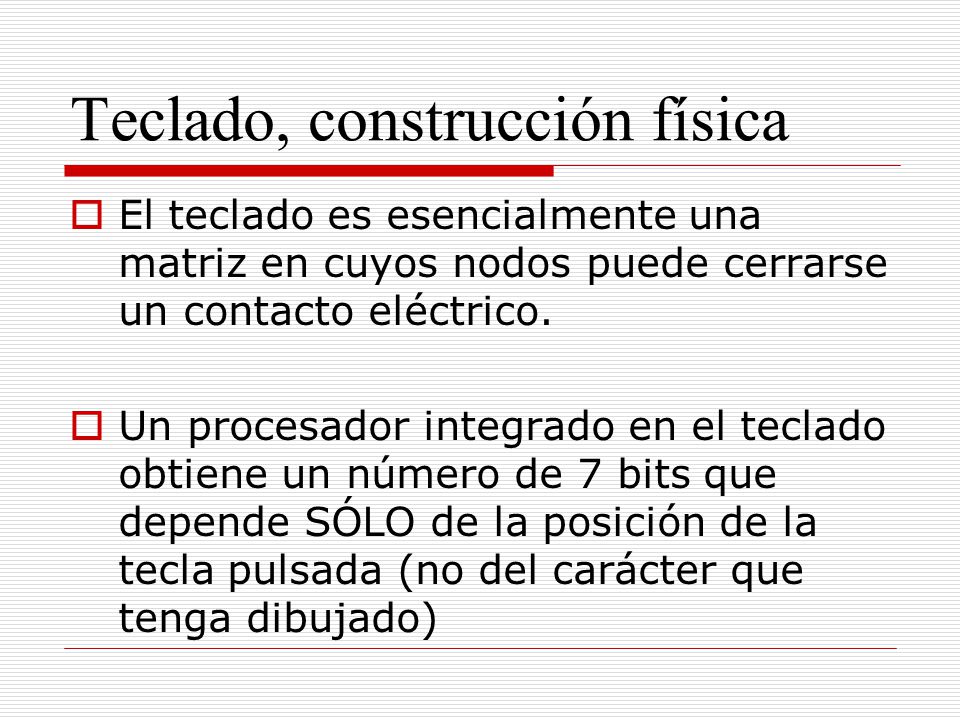

5 Teclado, construcción física El teclado es esencialmente una matriz en cuyos nodos puede cerrarse un contacto eléctrico. Un procesador integrado en el teclado obtiene un número de 7 bits que depende SÓLO de la posición de la tecla pulsada (no del carácter que tenga dibujado)

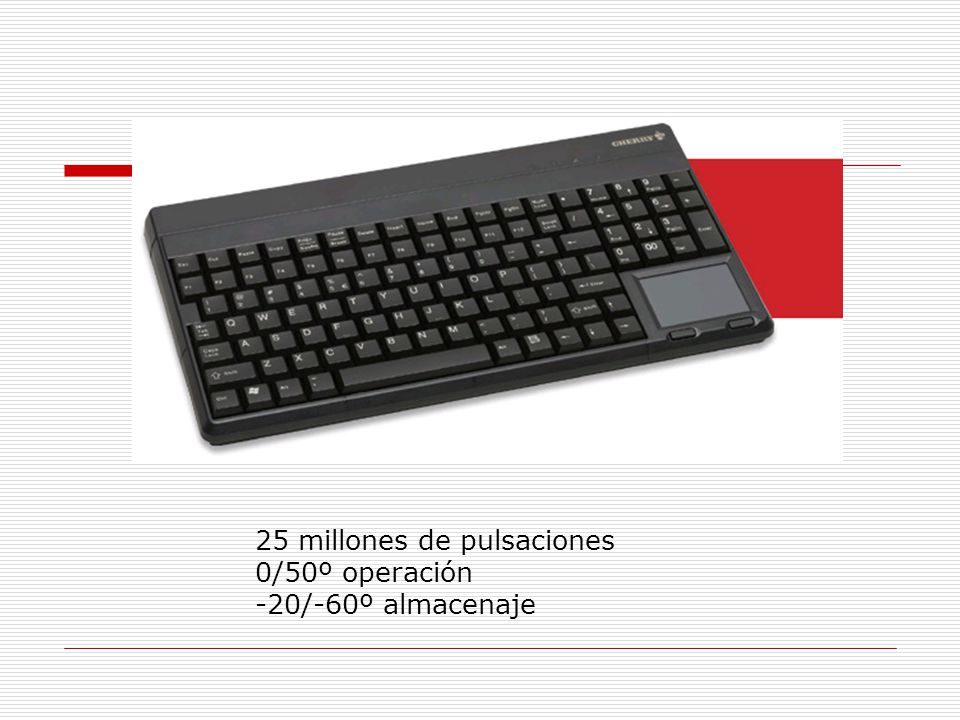

6 25 millones de pulsaciones 0/50º operación -20/-60º almacenaje

7

8

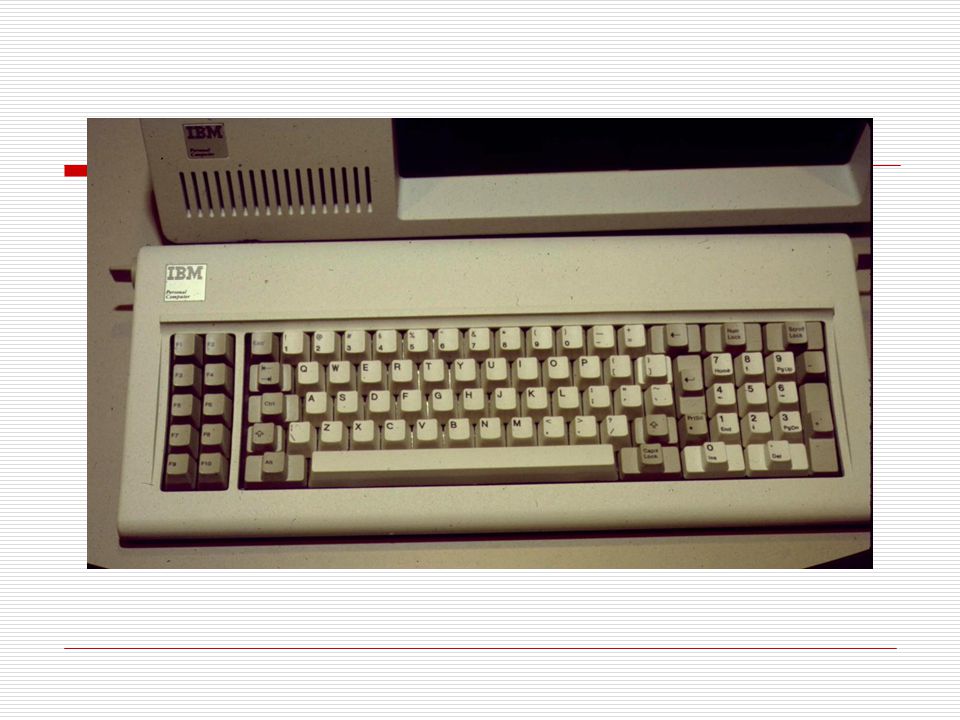

9

10

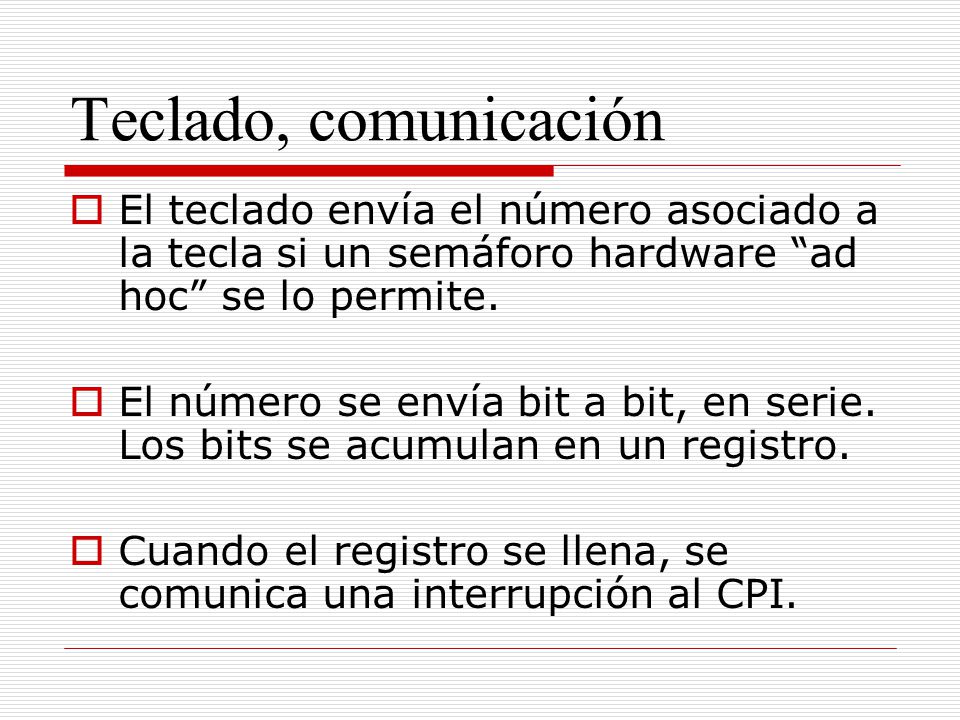

11 Teclado, comunicación El teclado envía el número asociado a la tecla si un semáforo hardware ad hoc se lo permite. El número se envía bit a bit, en serie. Los bits se acumulan en un registro. Cuando el registro se llena, se comunica una interrupción al CPI.

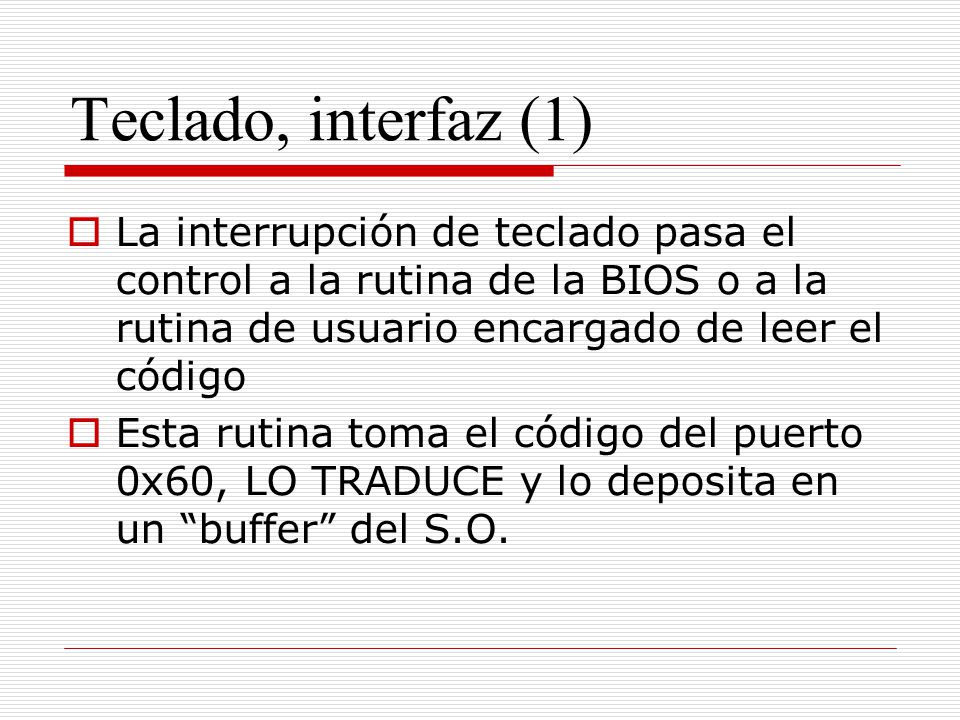

12 Teclado, interfaz (1) La interrupción de teclado pasa el control a la rutina de la BIOS o a la rutina de usuario encargado de leer el código Esta rutina toma el código del puerto 0x60, LO TRADUCE y lo deposita en un buffer del S.O.

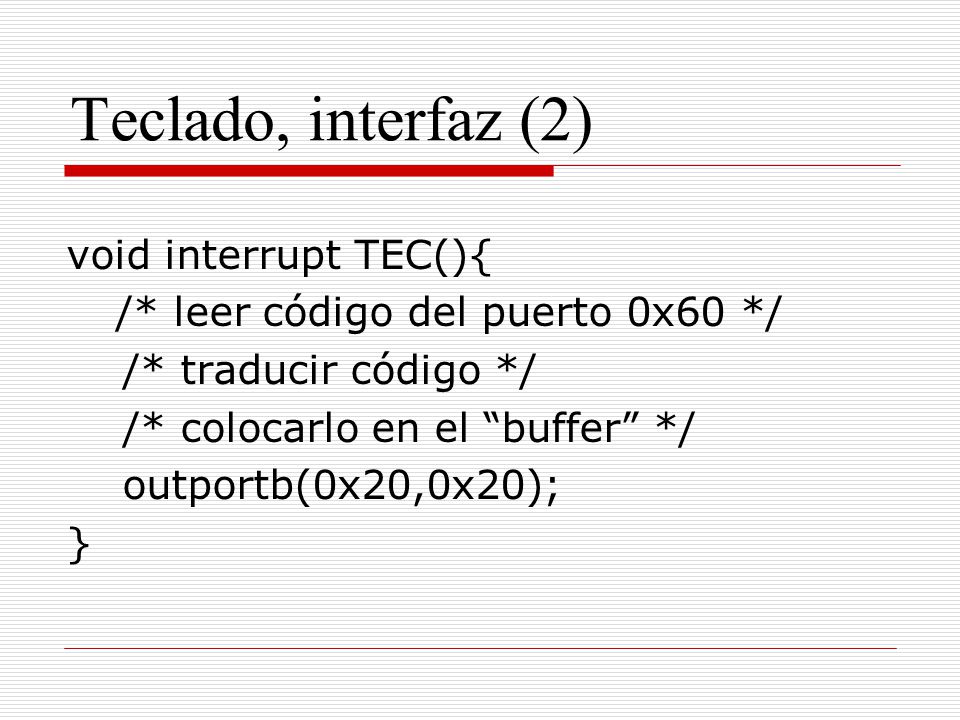

13 Teclado, interfaz (2) void interrupt TEC(){ /* leer código del puerto 0x60 */ /* traducir código */ /* colocarlo en el buffer */ outportb(0x20,0x20); }

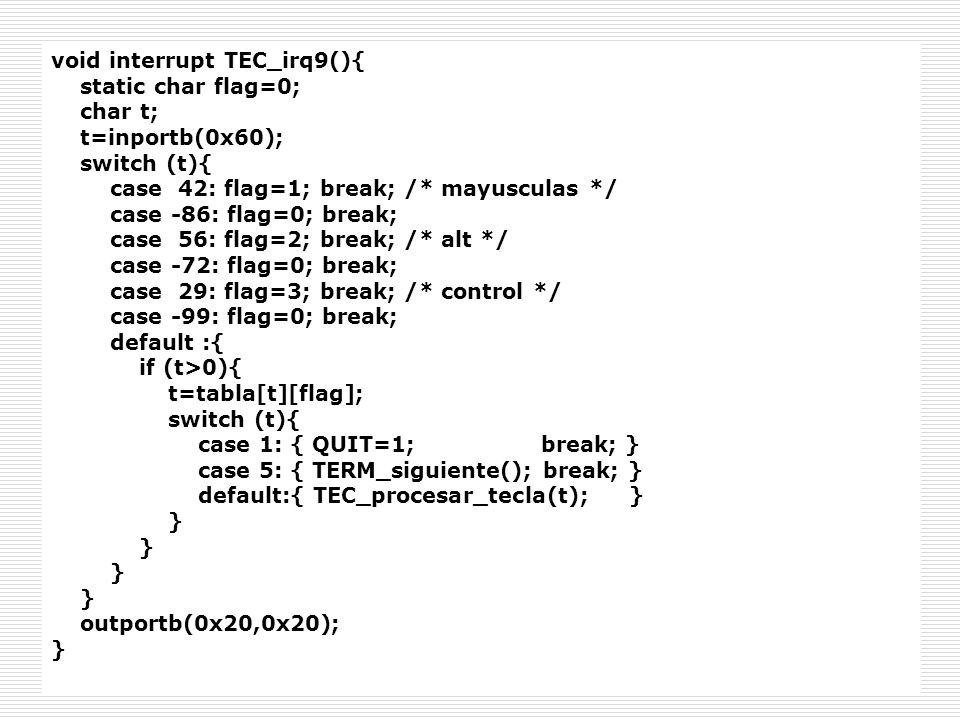

14 void interrupt TEC_irq9(){ static char flag=0; char t; t=inportb(0x60); switch (t){ case 42: flag=1; break; /* mayusculas */ case -86: flag=0; break; case 56: flag=2; break; /* alt */ case -72: flag=0; break; case 29: flag=3; break; /* control */ case -99: flag=0; break; default :{ if (t>0){ t=tabla[t][flag]; switch (t){ case 1: { QUIT=1; break; } case 5: { TERM_siguiente(); break; } default:{ TEC_procesar_tecla(t); } } outportb(0x20,0x20); }

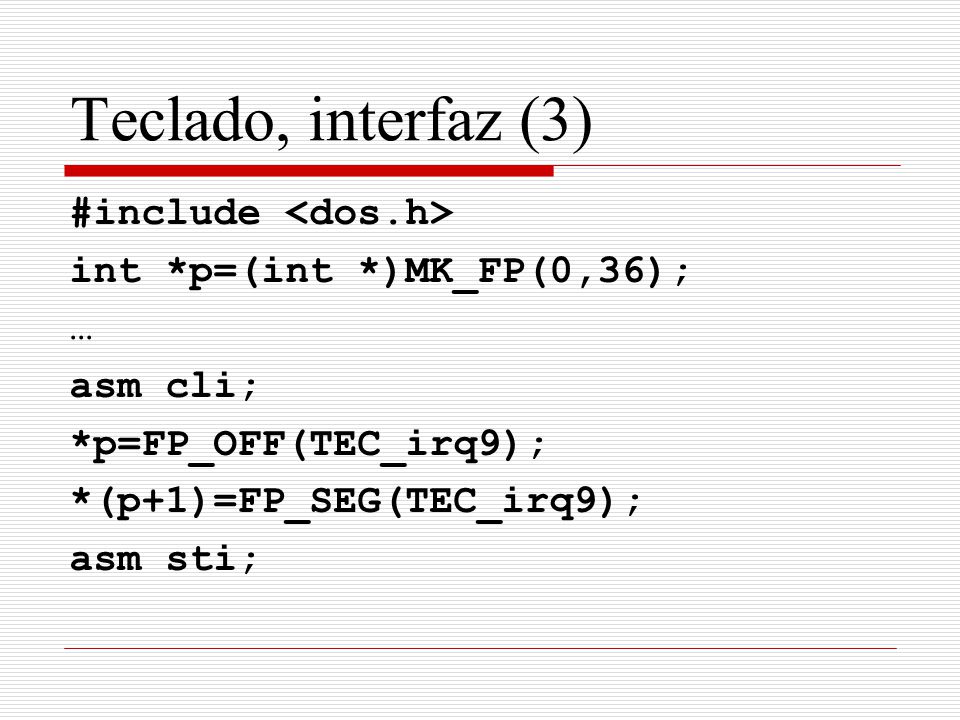

15 Teclado, interfaz (3) #include int *p=(int *)MK_FP(0,36); … asm cli; *p=FP_OFF(TEC_irq9); *(p+1)=FP_SEG(TEC_irq9); asm sti;

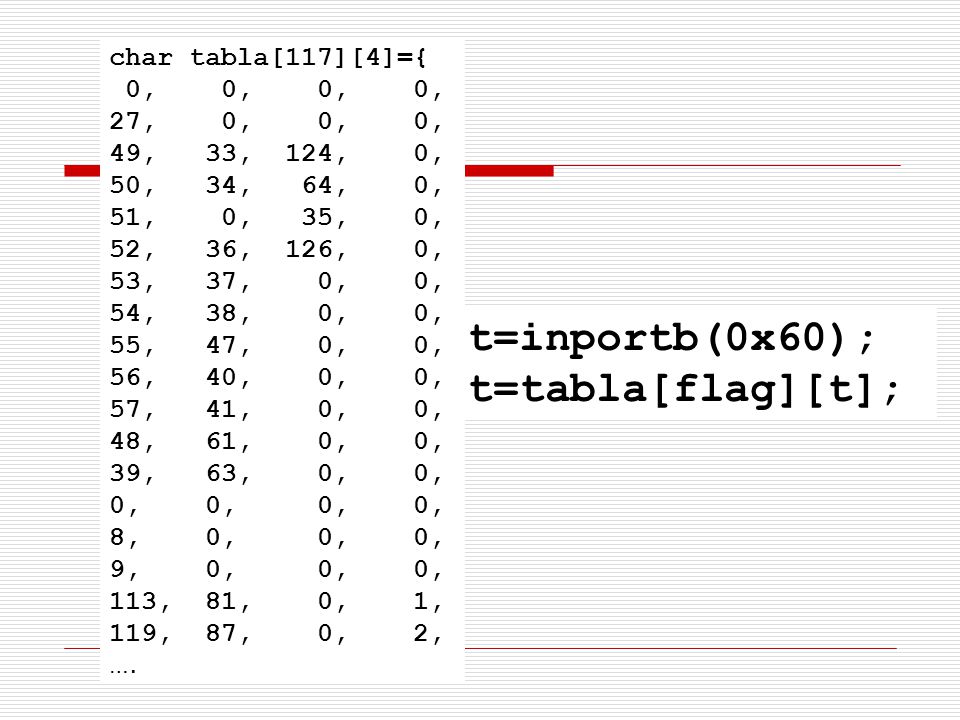

16 char tabla[117][4]={ 0, 0, 0, 0, 27, 0, 0, 0, 49, 33, 124, 0, 50, 34, 64, 0, 51, 0, 35, 0, 52, 36, 126, 0, 53, 37, 0, 0, 54, 38, 0, 0, 55, 47, 0, 0, 56, 40, 0, 0, 57, 41, 0, 0, 48, 61, 0, 0, 39, 63, 0, 0, 0, 0, 8, 0, 0, 0, 9, 0, 0, 0, 113, 81, 0, 1, 119, 87, 0, 2, …. t=inportb(0x60); t=tabla[flag][t];

17 Programación mediante BIOS 00H BH H C D E F 8.0 1A B C D E F 2.0 0A Res. AH=0x03; L=0x05; BL=frec; BH=ret. 00H 250 ms

18 Programación mediante BIOS #include main(){ union REGS pseudo; /* AH|AL */ pseudo.h.al=0x05; /* */ pseudo.h.ah=0x03; /* AX */ pseudo.h.bl=0; pseudo.h.bh=0; int86(0x16,&pseudo,&pseudo); return(0); }

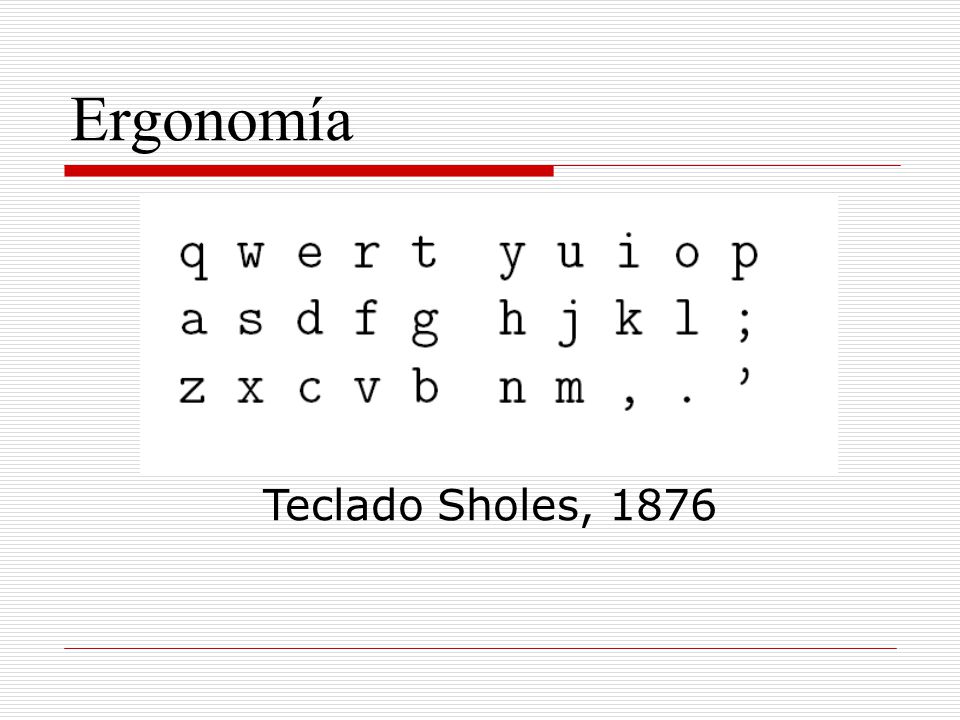

19 Ergonomía Teclado Sholes, 1876

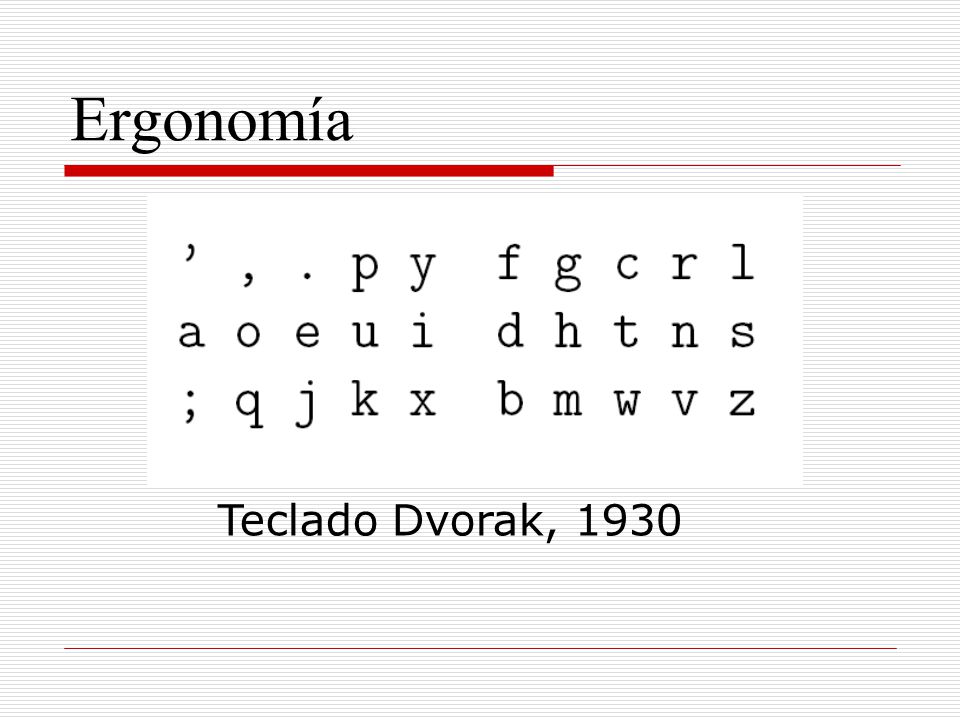

20 Ergonomía Teclado Dvorak, 1930

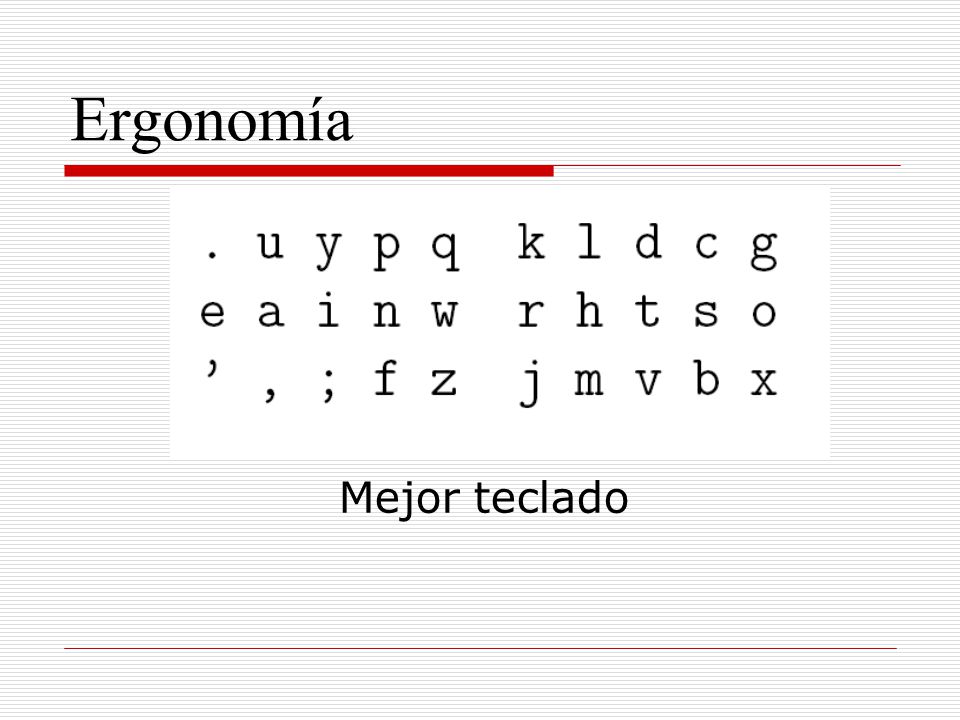

21 Ergonomía Mejor teclado

22

23

24 Terminales Locales o remotos Pasivos o activos Por interfaz de memoria, puerto serie o red Textuales o gráficos Modo canónico (a línea con confirmación) o modo no canónico (o inmediato)

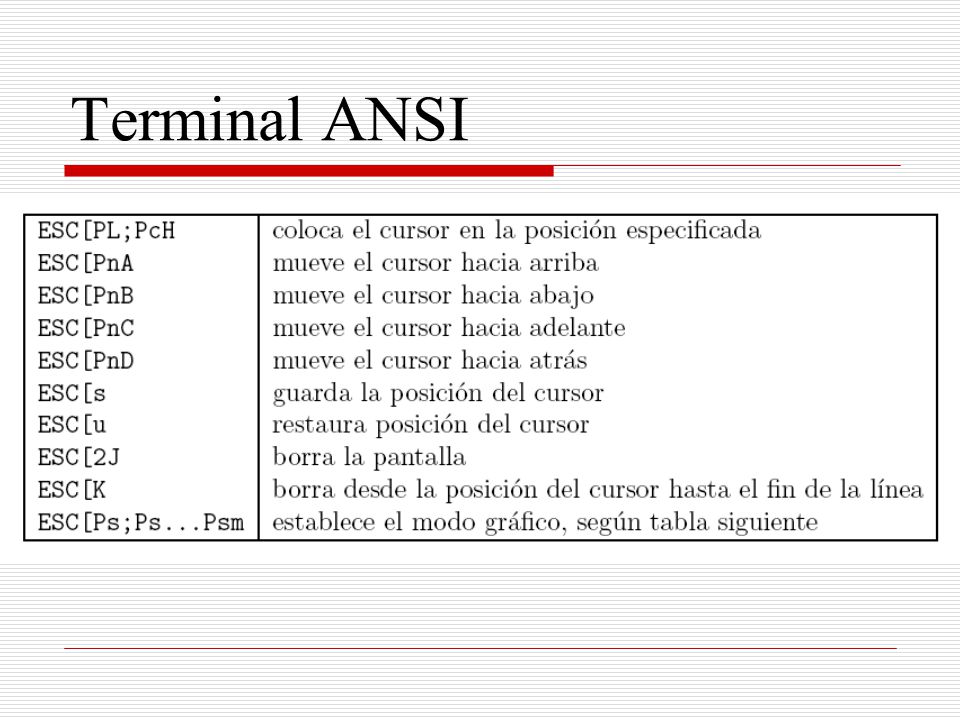

25 Terminal ANSI

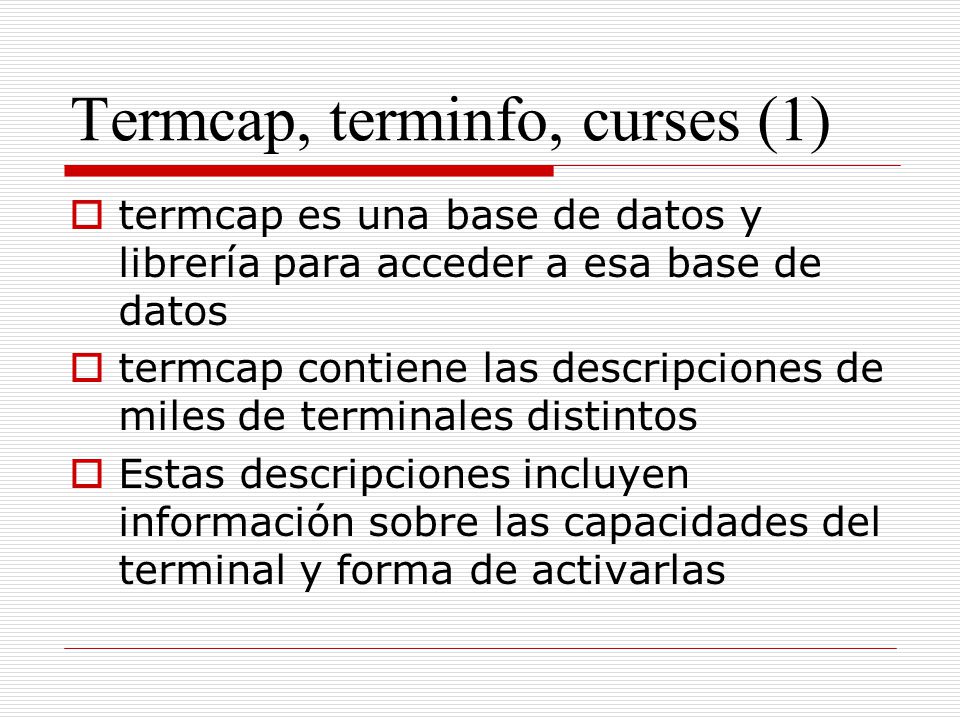

26 Termcap, terminfo, curses (1) termcap es una base de datos y librería para acceder a esa base de datos termcap contiene las descripciones de miles de terminales distintos Estas descripciones incluyen información sobre las capacidades del terminal y forma de activarlas

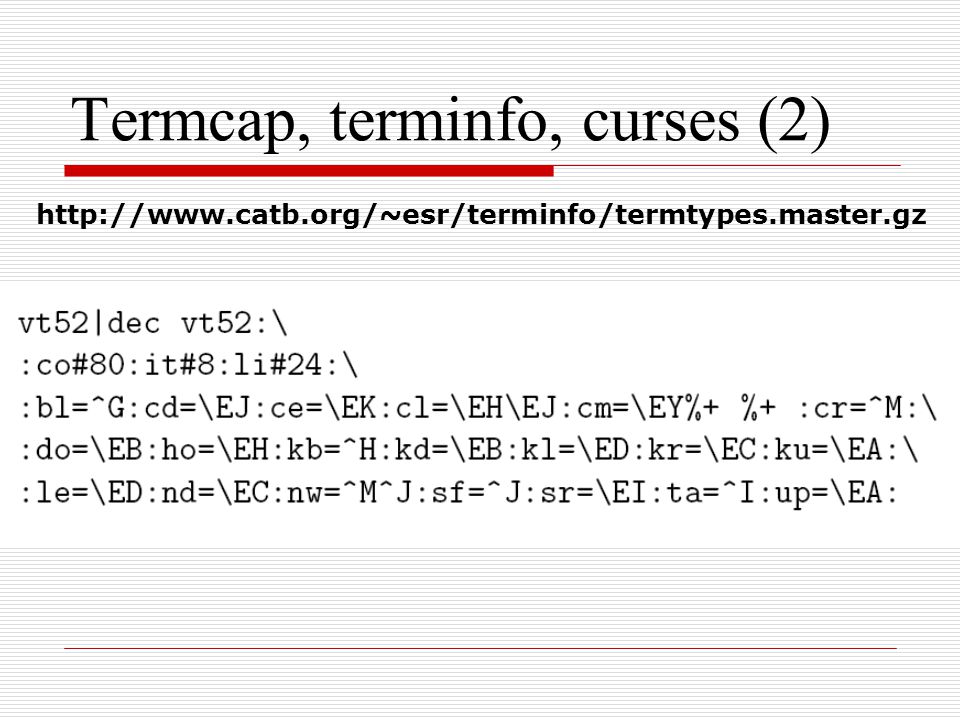

27 Termcap, terminfo, curses (2)

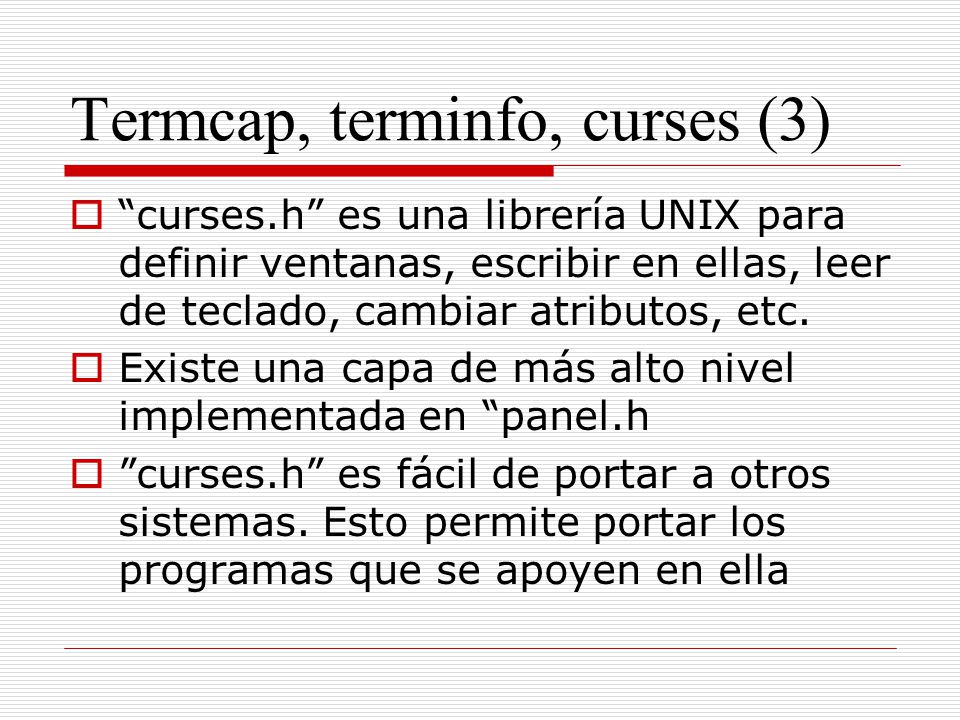

28 Termcap, terminfo, curses (3) curses.h es una librería UNIX para definir ventanas, escribir en ellas, leer de teclado, cambiar atributos, etc. Existe una capa de más alto nivel implementada en panel.h curses.h es fácil de portar a otros sistemas. Esto permite portar los programas que se apoyen en ella

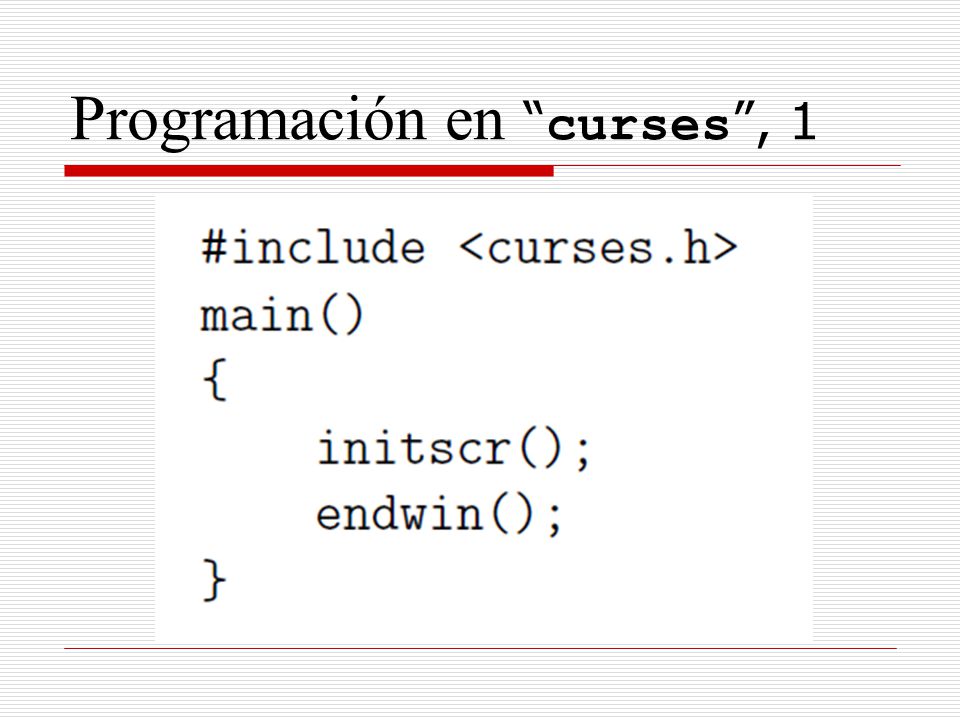

29 Programación en curses, 1

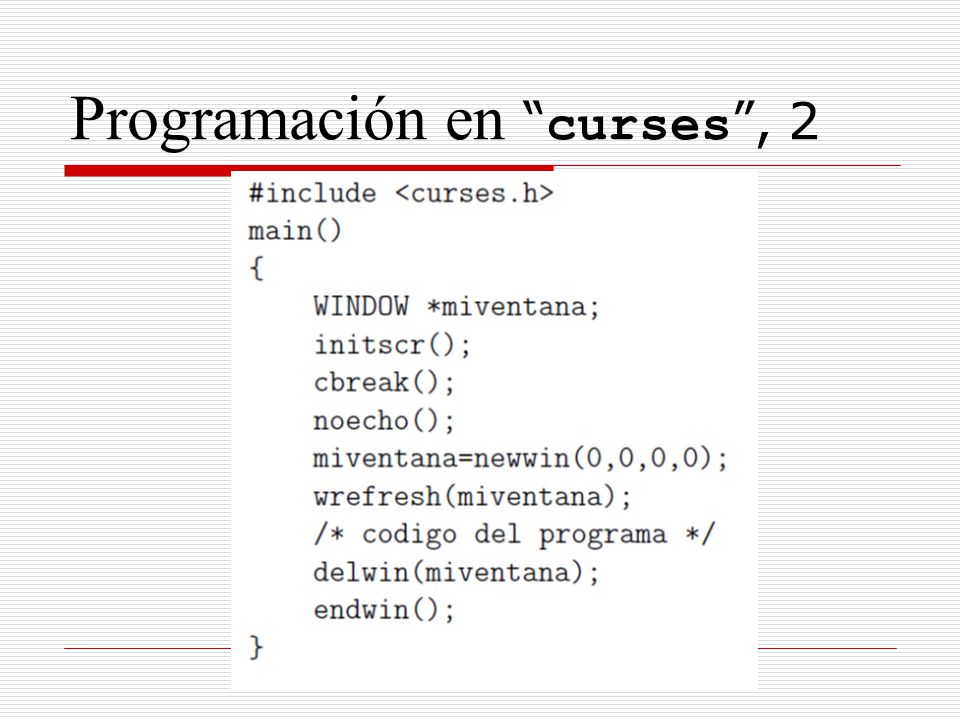

30 Programación en curses, 2

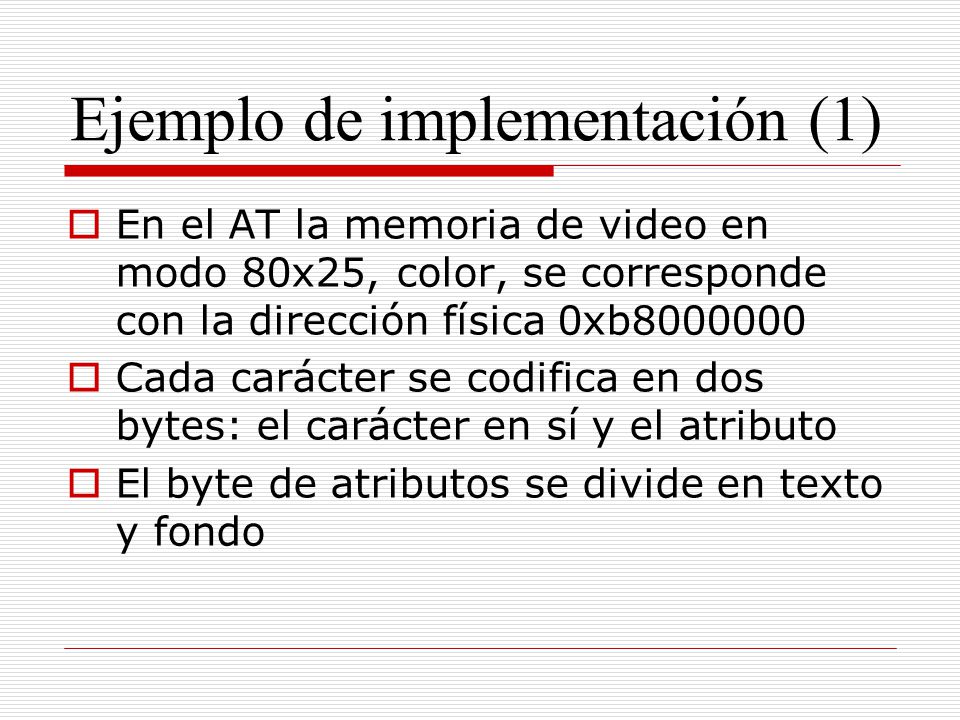

31 Ejemplo de implementación (1) En el AT la memoria de video en modo 80x25, color, se corresponde con la dirección física 0xb Cada carácter se codifica en dos bytes: el carácter en sí y el atributo El byte de atributos se divide en texto y fondo

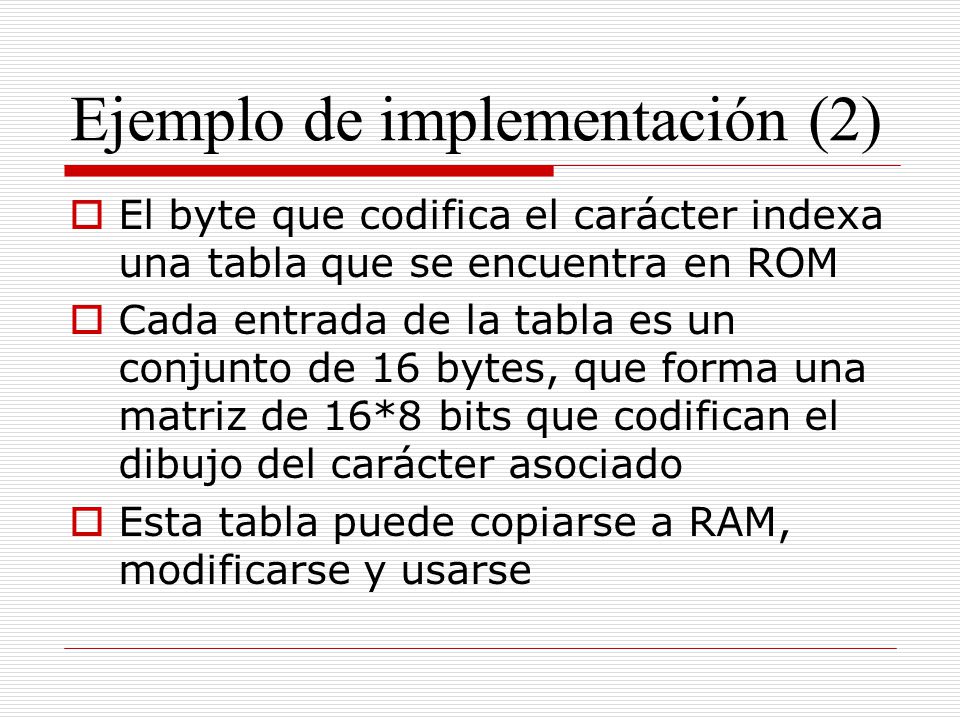

32 Ejemplo de implementación (2) El byte que codifica el carácter indexa una tabla que se encuentra en ROM Cada entrada de la tabla es un conjunto de 16 bytes, que forma una matriz de 16*8 bits que codifican el dibujo del carácter asociado Esta tabla puede copiarse a RAM, modificarse y usarse

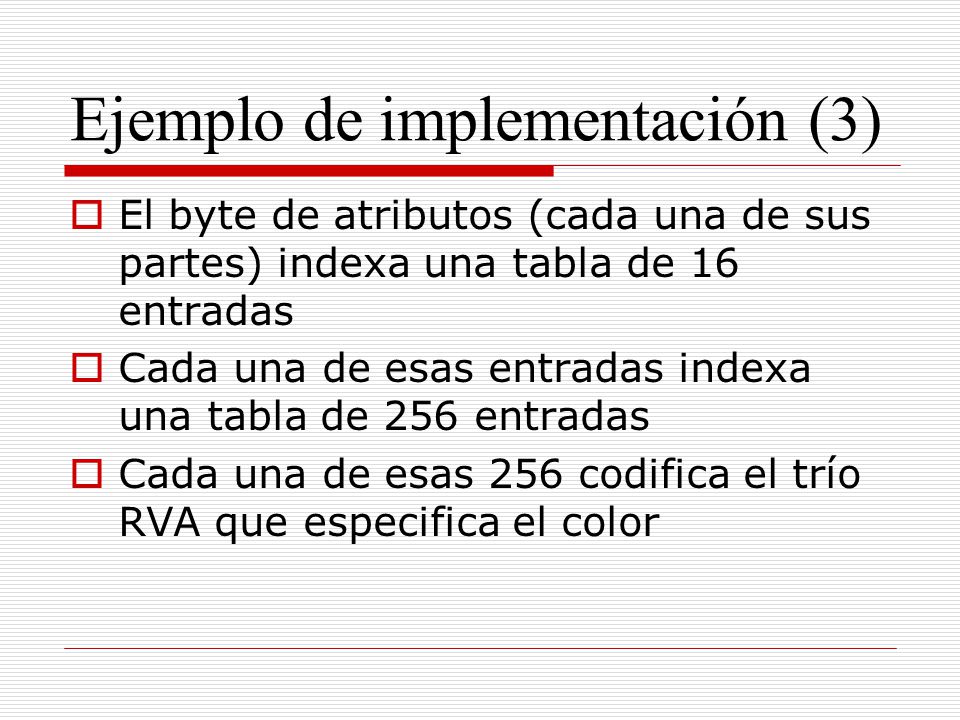

33 Ejemplo de implementación (3) El byte de atributos (cada una de sus partes) indexa una tabla de 16 entradas Cada una de esas entradas indexa una tabla de 256 entradas Cada una de esas 256 codifica el trío RVA que especifica el color
