1 1 Trabajo financiado: Proyecto SC/UNI/00011/2006. Consejería de Empleo Junta de Andalucía Sistemas de Prevención para el Trabajo en Altura en Invernaderos Tipo Almería Departamento de Ingeniería Rural Proyecto AGL /AGR. Ministerio de Ciencia e Innovación

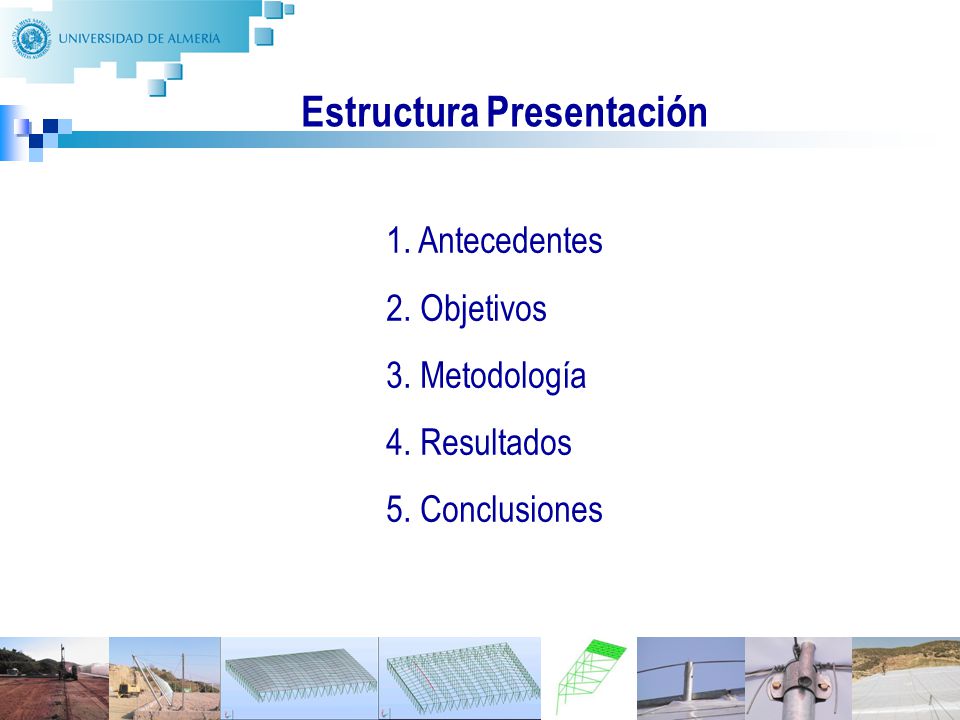

2 2 Estructura Presentación 1. Antecedentes 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones

3 1. ANTECEDENTES

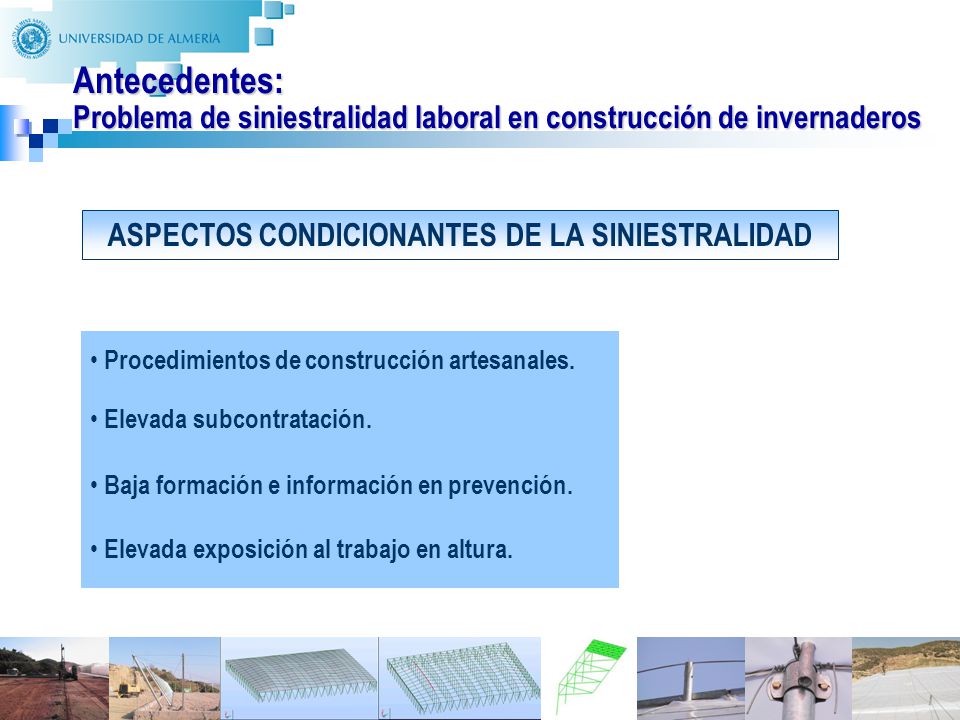

4 4 Antecedentes: Problema de siniestralidad laboral en construcción de invernaderos ASPECTOS CONDICIONANTES DE LA SINIESTRALIDAD Procedimientos de construcción artesanales. Elevada subcontratación. Baja formación e información en prevención. Elevada exposición al trabajo en altura.

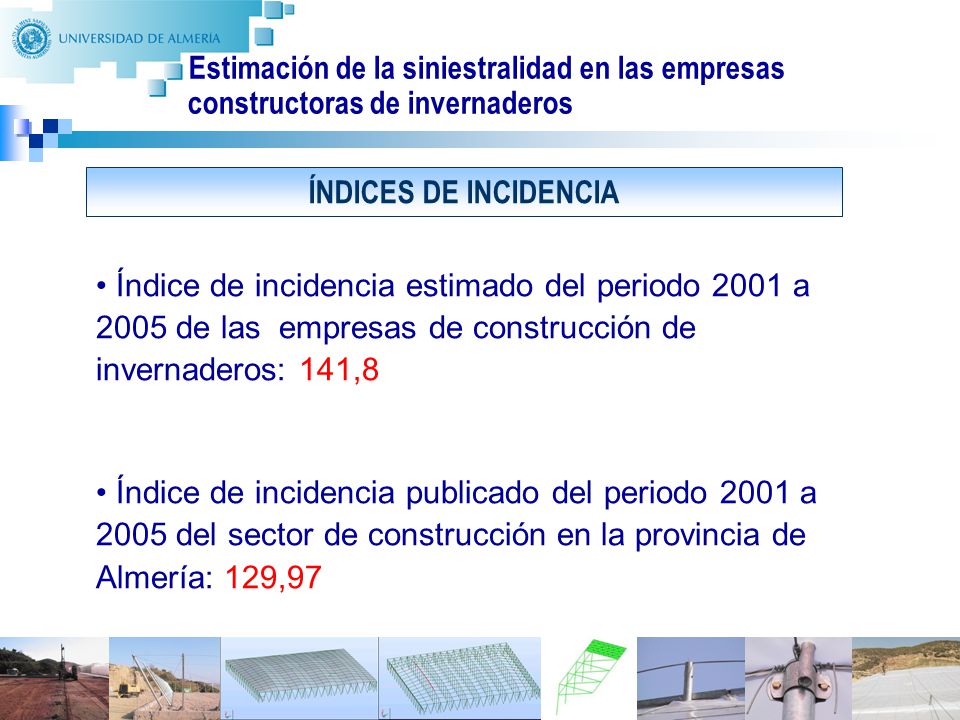

5 5 Índice de incidencia estimado del periodo 2001 a 2005 de las empresas de construcción de invernaderos: 141,8 Índice de incidencia publicado del periodo 2001 a 2005 del sector de construcción en la provincia de Almería: 129,97 Estimación de la siniestralidad en las empresas constructoras de invernaderos ÍNDICES DE INCIDENCIA

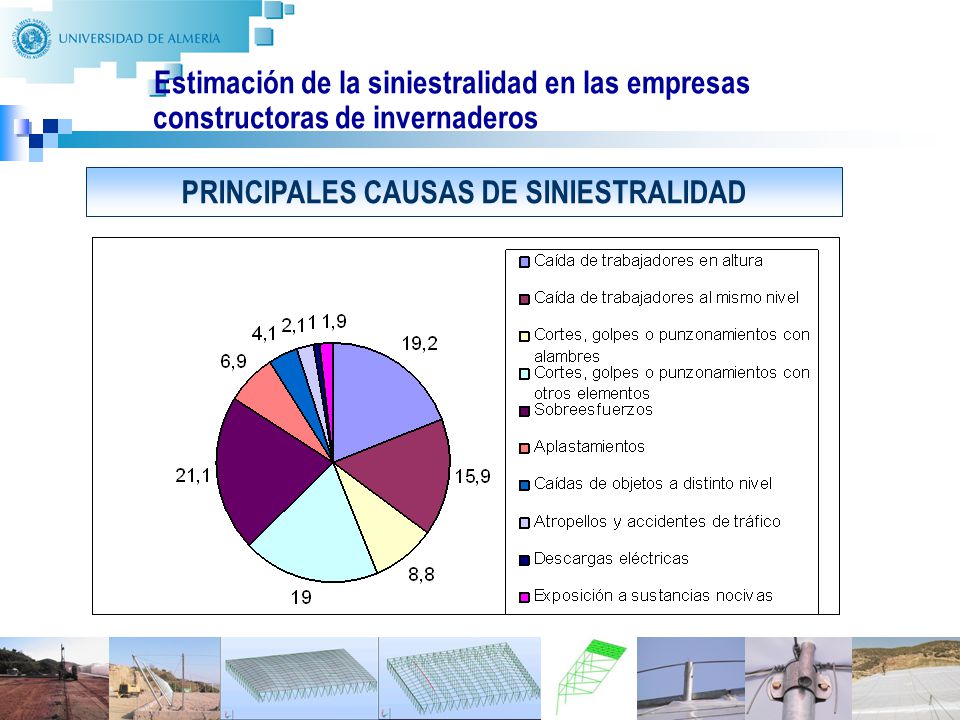

6 6 Estimación de la siniestralidad en las empresas constructoras de invernaderos PRINCIPALES CAUSAS DE SINIESTRALIDAD

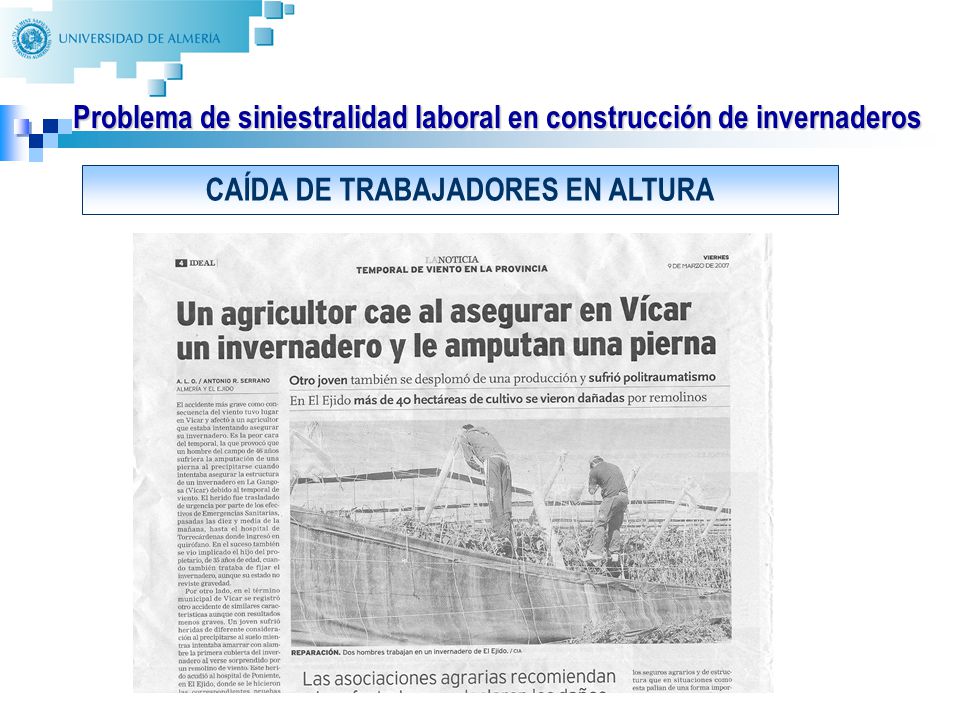

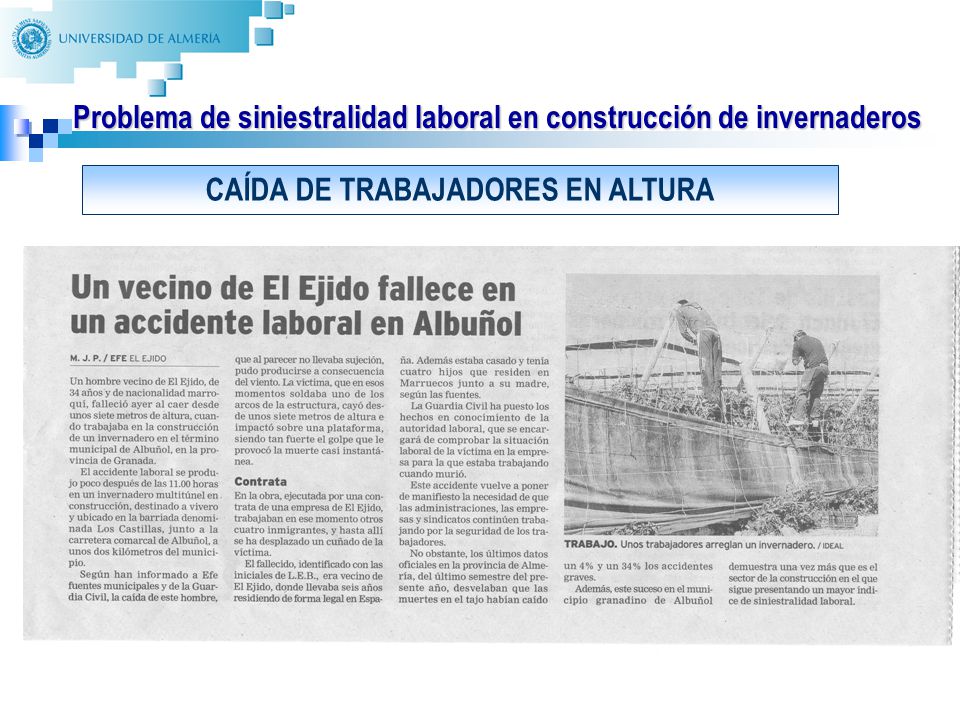

7 7 Problema de siniestralidad laboral en construcción de invernaderos CAÍDA DE TRABAJADORES EN ALTURA

8 8 Problema de siniestralidad laboral en construcción de invernaderos CAÍDA DE TRABAJADORES EN ALTURA

9 9 Problema de siniestralidad laboral en construcción de invernaderos CAÍDA DE TRABAJADORES EN ALTURA

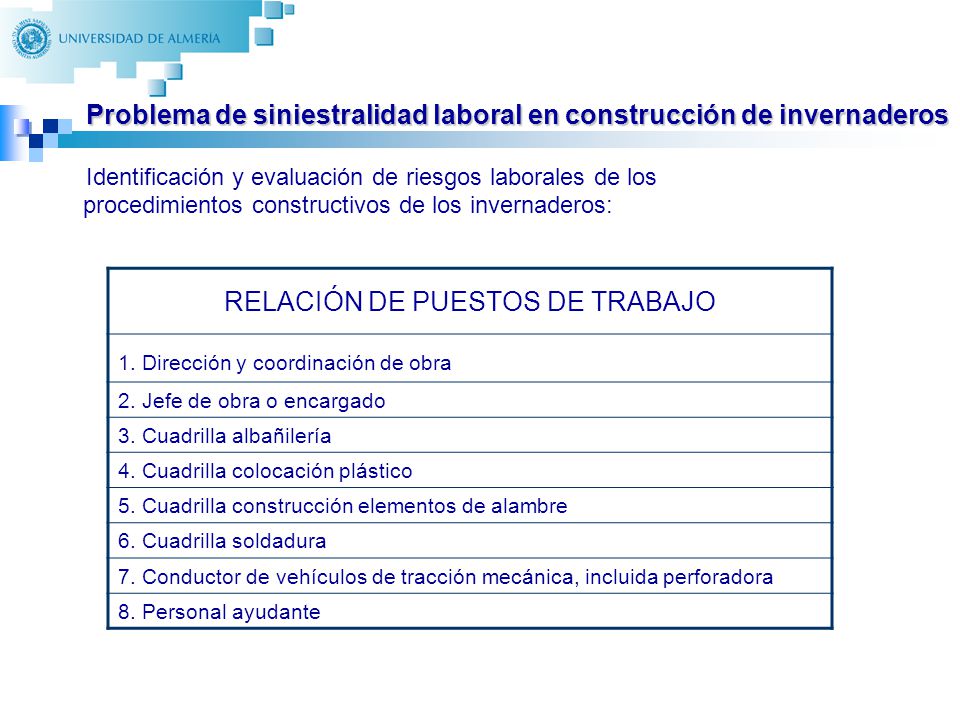

10 10 Identificación y evaluación de riesgos laborales de los procedimientos constructivos de los invernaderos: RELACIÓN DE PUESTOS DE TRABAJO 1. Dirección y coordinación de obra 2. Jefe de obra o encargado 3. Cuadrilla albañilería 4. Cuadrilla colocación plástico 5. Cuadrilla construcción elementos de alambre 6. Cuadrilla soldadura 7. Conductor de vehículos de tracción mecánica, incluida perforadora 8. Personal ayudante Problema de siniestralidad laboral en construcción de invernaderos

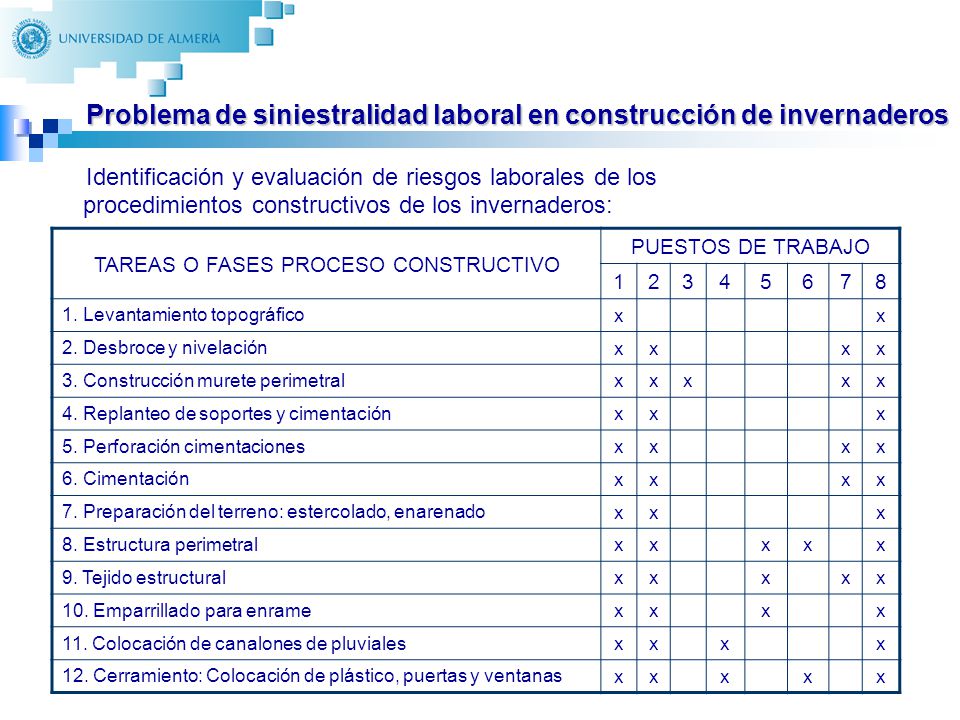

11 11 Identificación y evaluación de riesgos laborales de los procedimientos constructivos de los invernaderos: TAREAS O FASES PROCESO CONSTRUCTIVO PUESTOS DE TRABAJO Levantamiento topográfico xx 2. Desbroce y nivelación xxxx 3. Construcción murete perimetral xxxxx 4. Replanteo de soportes y cimentación xxx 5. Perforación cimentaciones xxxx 6. Cimentación xxxx 7. Preparación del terreno: estercolado, enarenado xxx 8. Estructura perimetral xxxxx 9. Tejido estructural xxxxx 10. Emparrillado para enrame xxxx 11. Colocación de canalones de pluviales xxxx 12. Cerramiento: Colocación de plástico, puertas y ventanas xxxxx Problema de siniestralidad laboral en construcción de invernaderos

12 12 Identificación y evaluación de riesgos laborales de los procedimientos constructivos de los invernaderos: PELIGROS ESTIMACIÓN DEL RIESGO POR PUESTO DE TRABAJO Caída de personas al mismo nivel TOMO TO MOTOMO 2. Caída de personas a distinto nivel IIIIMOTOI 3. Caída de personas por desplome o derrumbamiento TOMO 4. Caída de objetos en manipulación TO MO 5. Caída de objetos desprendidos TO MO 6. Pisadas sobre objetos TOMO TO 7. Choque contra objetos inmóviles TO 8. Choque contra objetos móviles TOI 9. Golpes por objetos o herramientas MO TOMOTOMO 10. Proyección de objetos o partículas ITOMO 11. Atrapamiento por o entre objetos TOMO 12. Atrapamiento por vuelco de máquinas MO 13. Cortes y pinchazos producidos por herramientas MOTO MOTO MO 14. Cortes y amputaciones por elementos cortantes MOI Problema de siniestralidad laboral en construcción de invernaderos

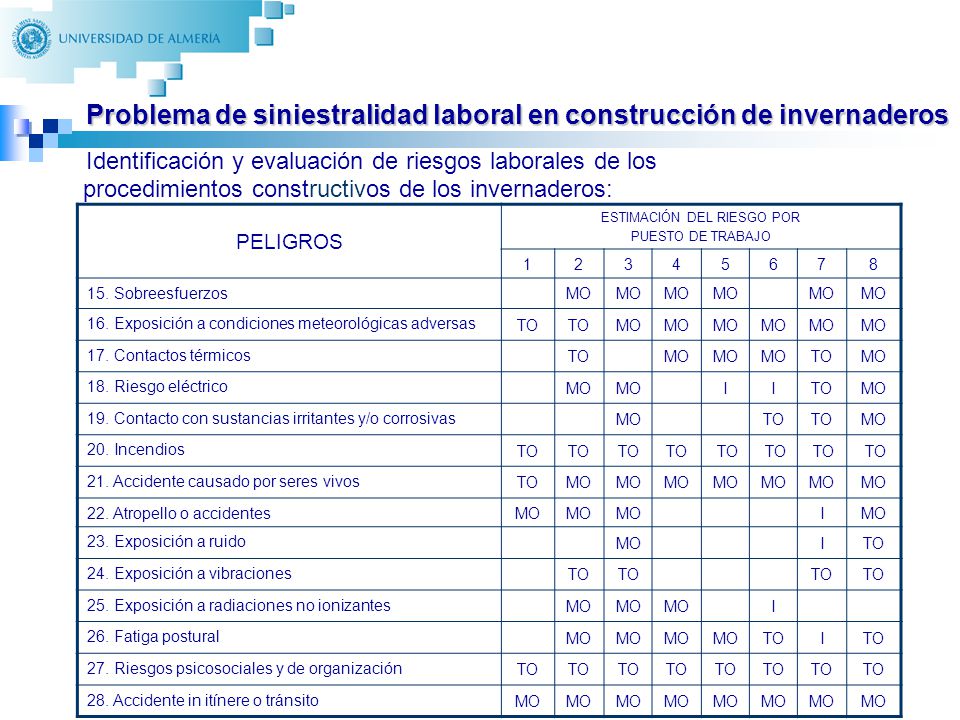

13 13 Identificación y evaluación de riesgos laborales de los procedimientos constructivos de los invernaderos: PELIGROS ESTIMACIÓN DEL RIESGO POR PUESTO DE TRABAJO Sobreesfuerzos MO 16. Exposición a condiciones meteorológicas adversas TO MO 17. Contactos térmicos TOMO TOMO 18. Riesgo eléctrico MO IITOMO 19. Contacto con sustancias irritantes y/o corrosivas MOTO MO 20. Incendios TO 21. Accidente causado por seres vivos TOMO 22. Atropello o accidentes MO I 23. Exposición a ruido MOITO 24. Exposición a vibraciones TO 25. Exposición a radiaciones no ionizantes MO I 26. Fatiga postural MO TOI 27. Riesgos psicosociales y de organización TO 28. Accidente in itínere o tránsito MO Problema de siniestralidad laboral en construcción de invernaderos

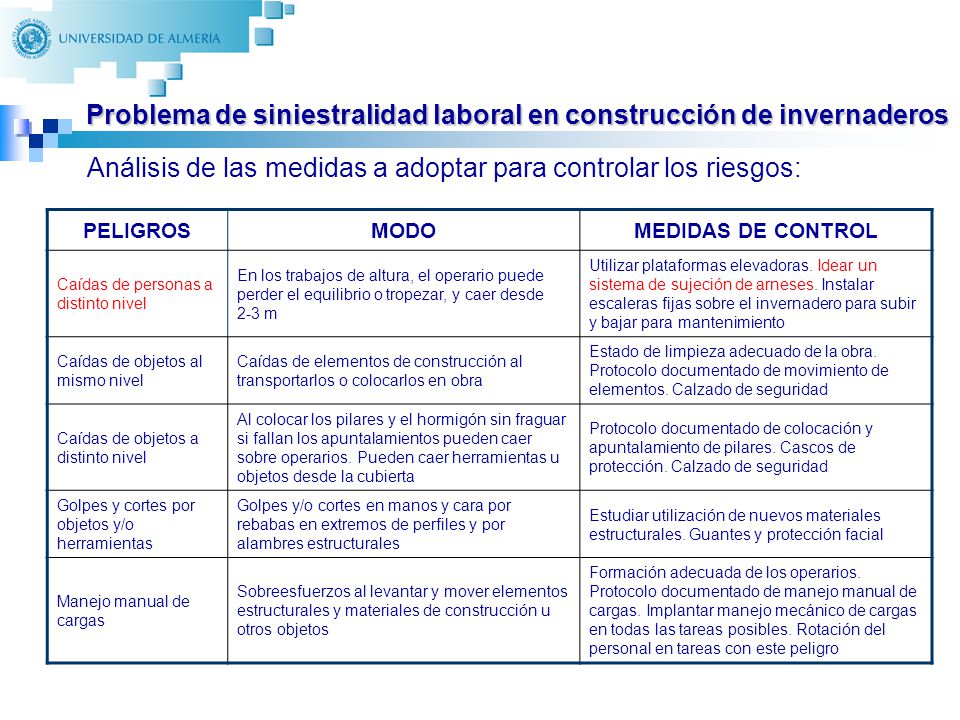

14 14 Análisis de las medidas a adoptar para controlar los riesgos: PELIGROSMODOMEDIDAS DE CONTROL Caídas de personas a distinto nivel En los trabajos de altura, el operario puede perder el equilibrio o tropezar, y caer desde 2-3 m Utilizar plataformas elevadoras. Idear un sistema de sujeción de arneses. Instalar escaleras fijas sobre el invernadero para subir y bajar para mantenimiento Caídas de objetos al mismo nivel Caídas de elementos de construcción al transportarlos o colocarlos en obra Estado de limpieza adecuado de la obra. Protocolo documentado de movimiento de elementos. Calzado de seguridad Caídas de objetos a distinto nivel Al colocar los pilares y el hormigón sin fraguar si fallan los apuntalamientos pueden caer sobre operarios. Pueden caer herramientas u objetos desde la cubierta Protocolo documentado de colocación y apuntalamiento de pilares. Cascos de protección. Calzado de seguridad Golpes y cortes por objetos y/o herramientas Golpes y/o cortes en manos y cara por rebabas en extremos de perfiles y por alambres estructurales Estudiar utilización de nuevos materiales estructurales. Guantes y protección facial Manejo manual de cargas Sobreesfuerzos al levantar y mover elementos estructurales y materiales de construcción u otros objetos Formación adecuada de los operarios. Protocolo documentado de manejo manual de cargas. Implantar manejo mecánico de cargas en todas las tareas posibles. Rotación del personal en tareas con este peligro Problema de siniestralidad laboral en construcción de invernaderos

15 2. OBJETIVOS

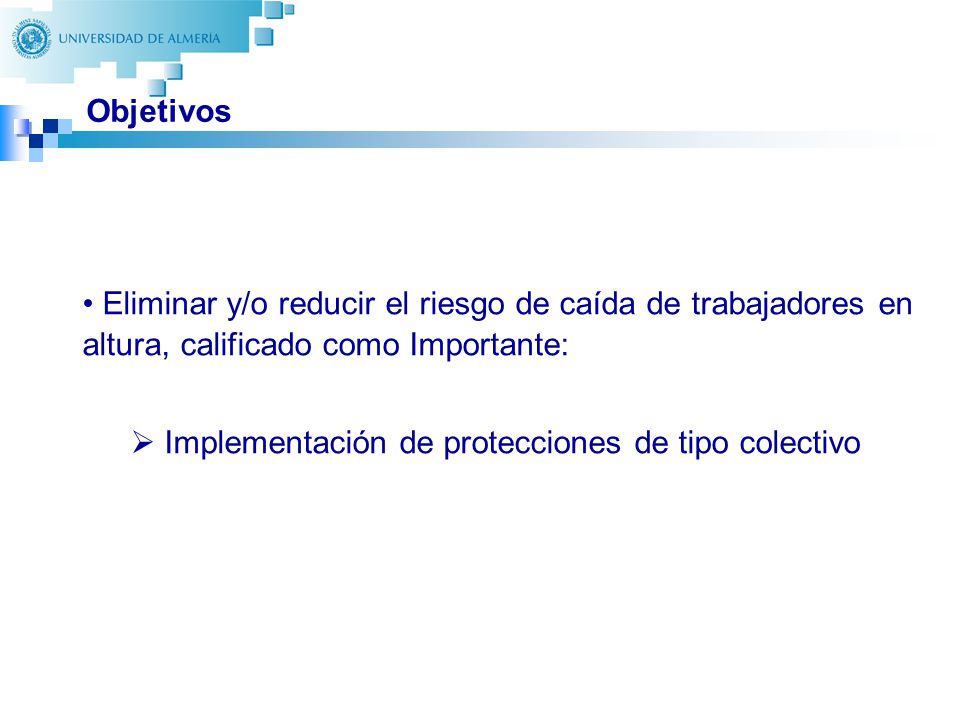

16 16 Objetivos Eliminar y/o reducir el riesgo de caída de trabajadores en altura, calificado como Importante: Implementación de protecciones de tipo colectivo

17 3. METODOLOGÍA

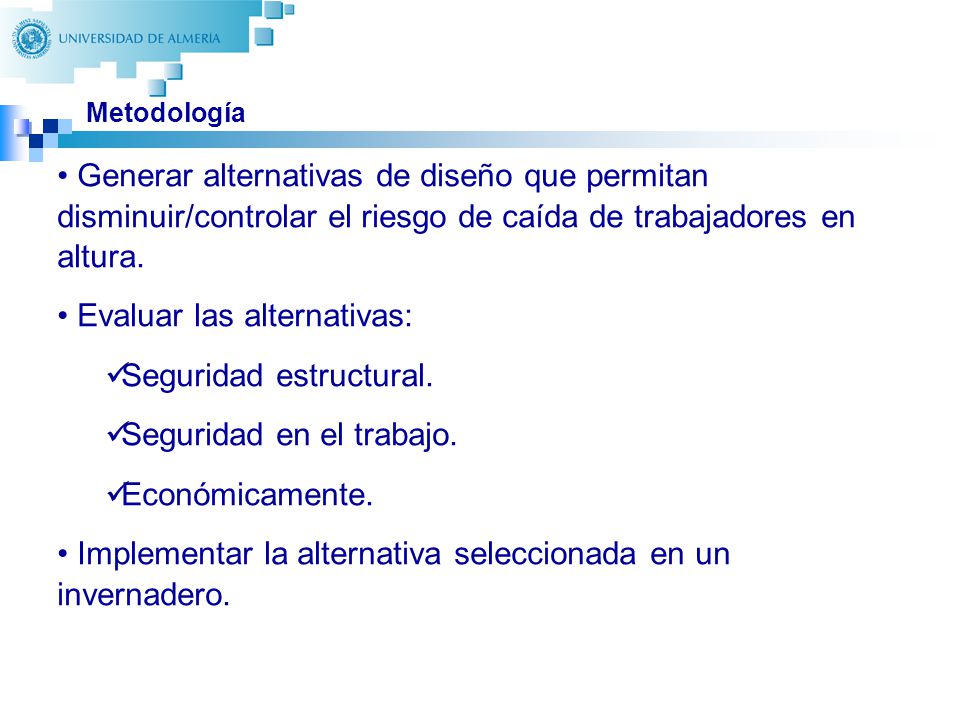

18 18 Metodología Generar alternativas de diseño que permitan disminuir/controlar el riesgo de caída de trabajadores en altura. Evaluar las alternativas: Seguridad estructural. Seguridad en el trabajo. Económicamente. Implementar la alternativa seleccionada en un invernadero.

19 4. RESULTADOS

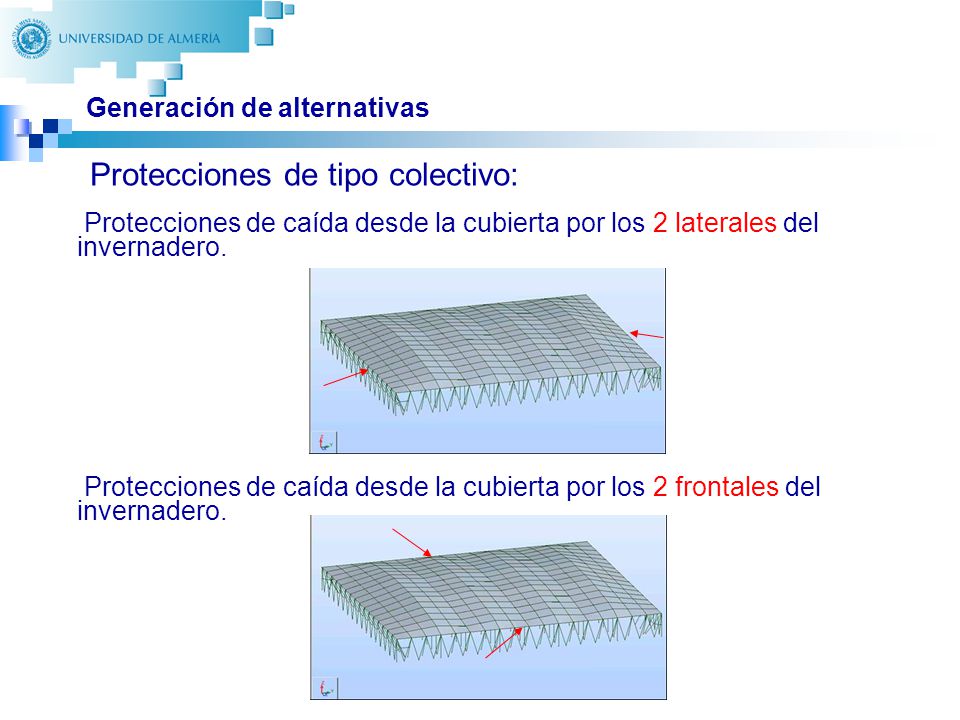

20 20 Protecciones de caída desde la cubierta por los 2 laterales del invernadero. Protecciones de caída desde la cubierta por los 2 frontales del invernadero. Protecciones de tipo colectivo: Generación de alternativas

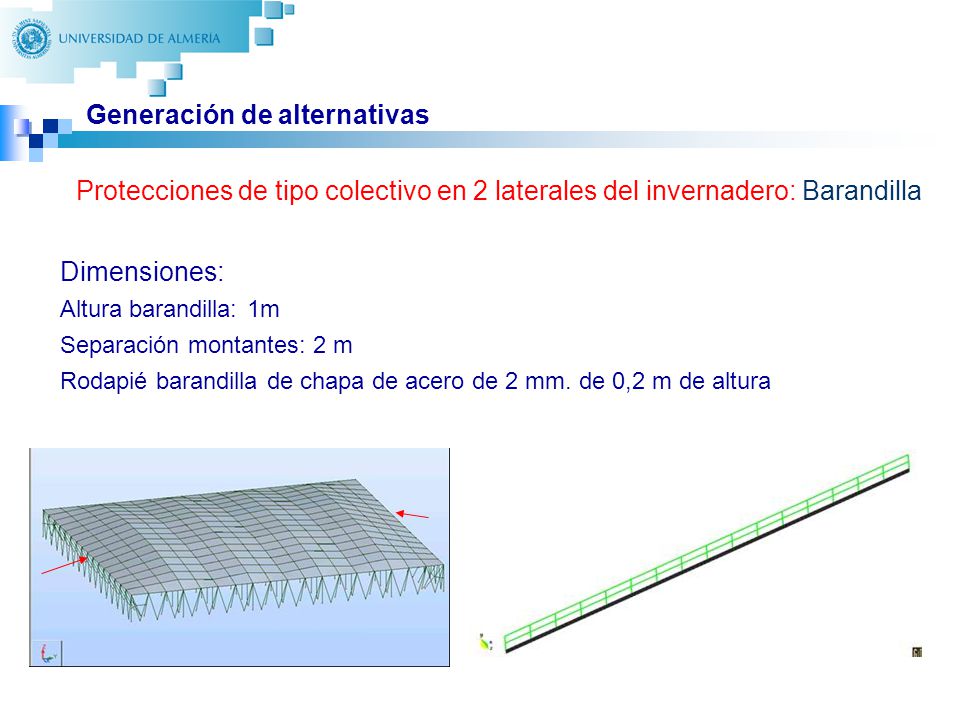

21 21 Generación de alternativas Protecciones de tipo colectivo en 2 laterales del invernadero: Barandilla Dimensiones: Altura barandilla: 1m Separación montantes: 2 m Rodapié barandilla de chapa de acero de 2 mm. de 0,2 m de altura

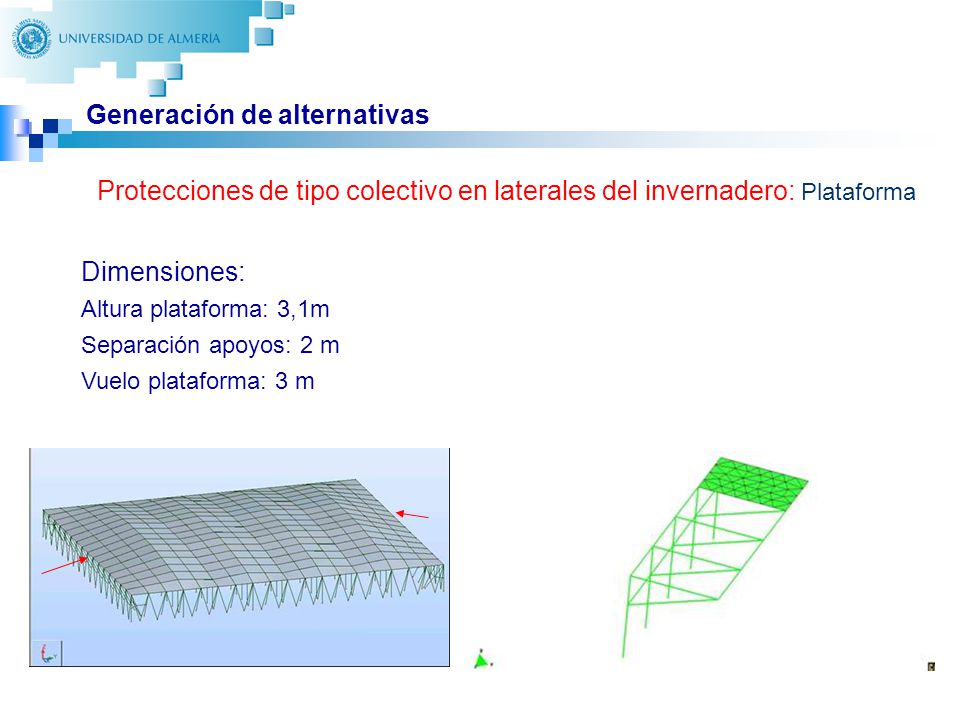

22 22 Generación de alternativas Protecciones de tipo colectivo en laterales del invernadero: Plataforma Dimensiones: Altura plataforma: 3,1m Separación apoyos: 2 m Vuelo plataforma: 3 m

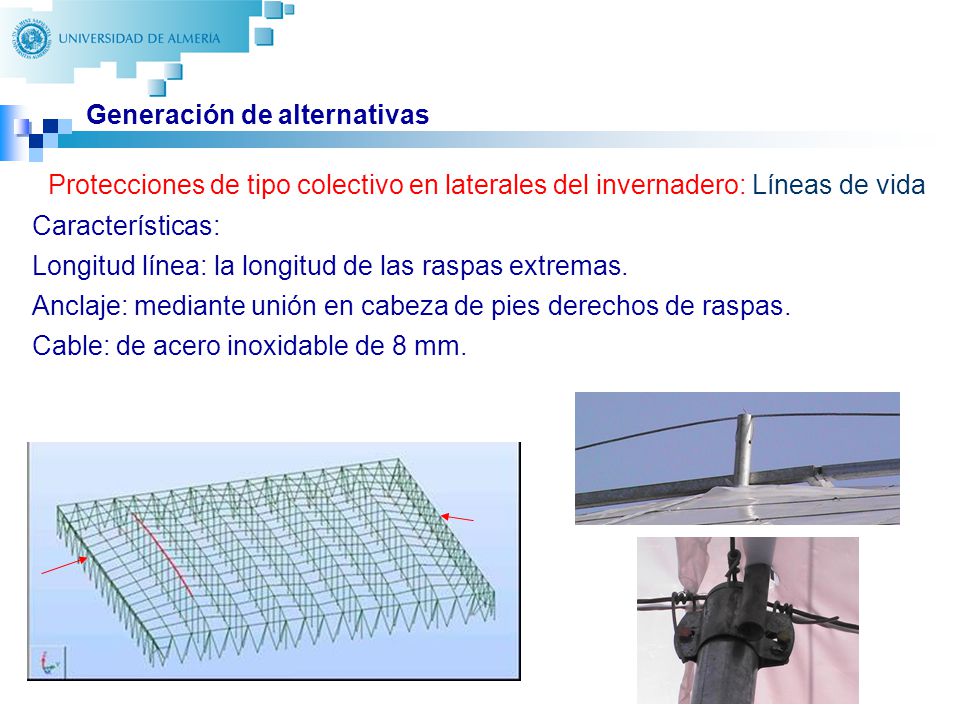

23 23 Generación de alternativas Protecciones de tipo colectivo en laterales del invernadero: Líneas de vida Características: Longitud línea: la longitud de las raspas extremas. Anclaje: mediante unión en cabeza de pies derechos de raspas. Cable: de acero inoxidable de 8 mm.

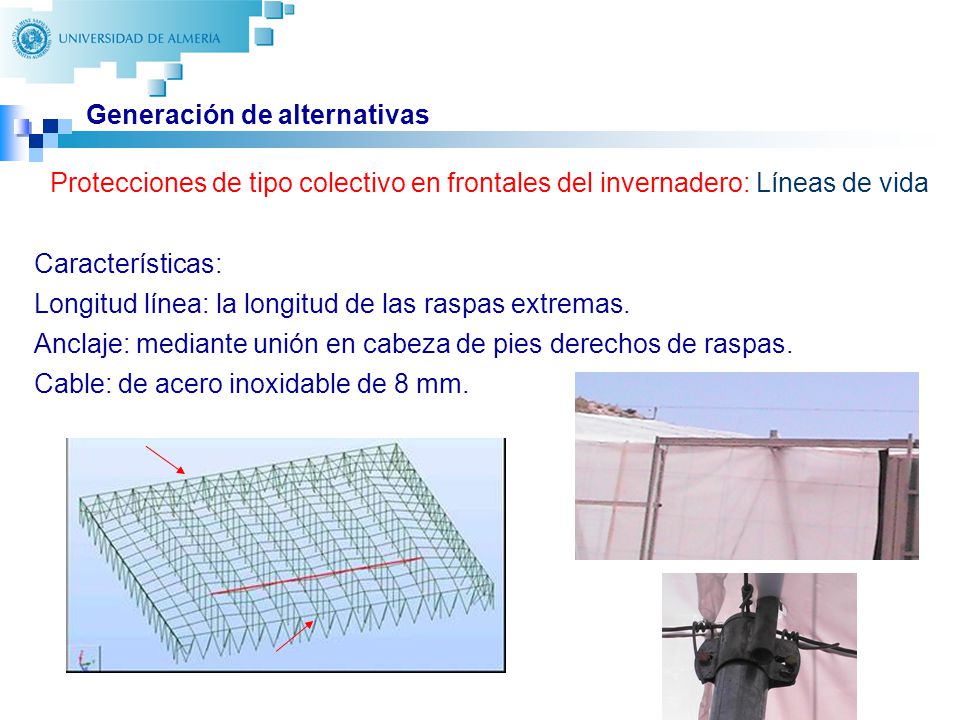

24 24 Generación de alternativas Protecciones de tipo colectivo en frontales del invernadero: Líneas de vida Características: Longitud línea: la longitud de las raspas extremas. Anclaje: mediante unión en cabeza de pies derechos de raspas. Cable: de acero inoxidable de 8 mm.

25 25 Evaluación de alternativas Hipótesis de Carga para la evaluación estructural: Hipótesis 1: peso propio invernadero Hipótesis 2: peso propio invernadero + peso operarios Evaluación estructural de las alternativas generadas:

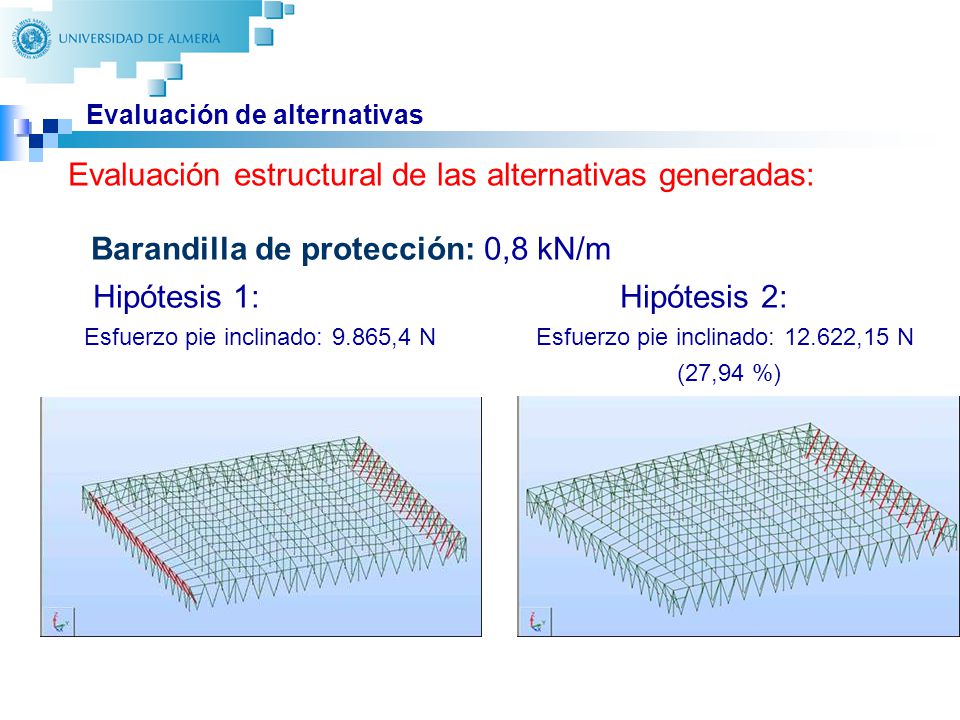

26 26 Evaluación de alternativas Barandilla de protección: 0,8 kN/m Hipótesis 1: Hipótesis 2: Esfuerzo pie inclinado: 9.865,4 N Esfuerzo pie inclinado: ,15 N (27,94 %) Evaluación estructural de las alternativas generadas:

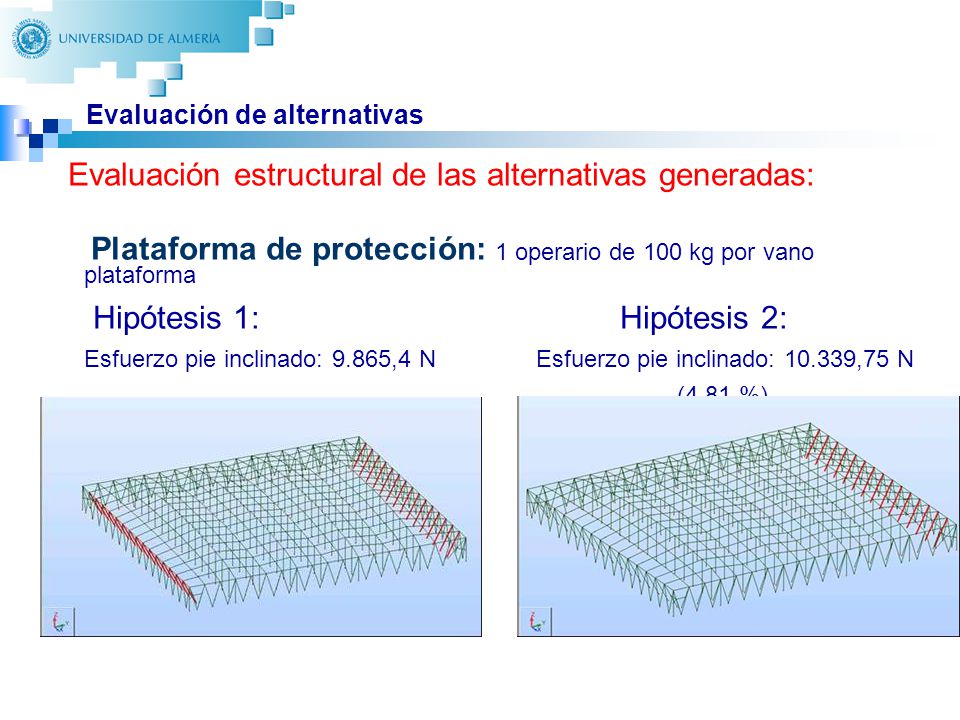

27 27 Evaluación de alternativas Plataforma de protección: 1 operario de 100 kg por vano plataforma Hipótesis 1: Hipótesis 2: Esfuerzo pie inclinado: 9.865,4 N Esfuerzo pie inclinado: ,75 N (4,81 %) Evaluación estructural de las alternativas generadas:

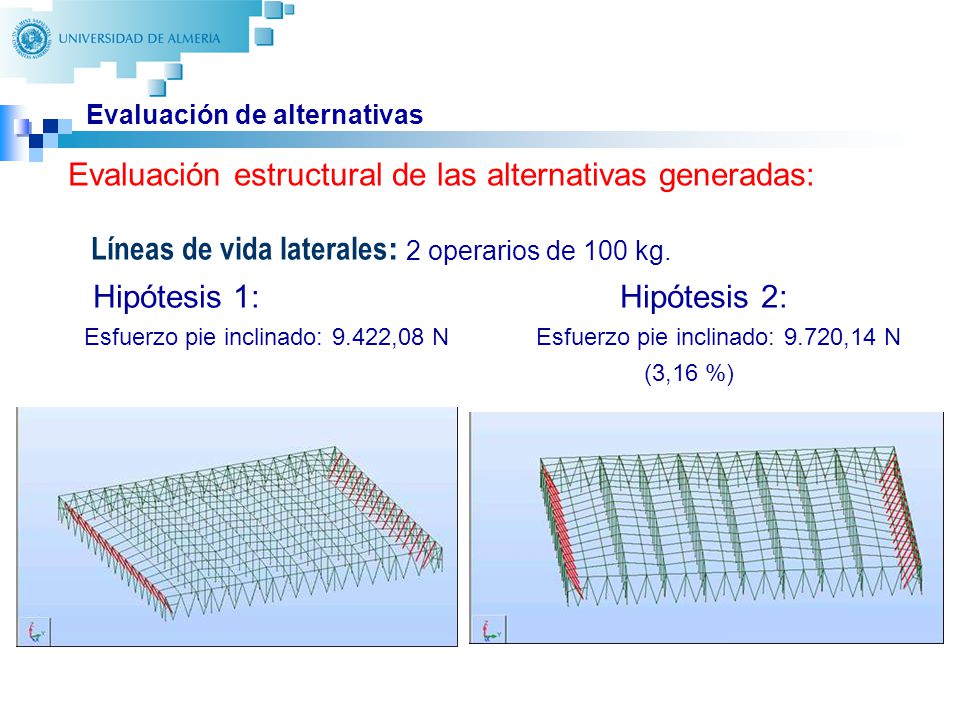

28 28 Evaluación de alternativas Líneas de vida laterales : 2 operarios de 100 kg. Hipótesis 1: Hipótesis 2: Esfuerzo pie inclinado: 9.422,08 N Esfuerzo pie inclinado: 9.720,14 N (3,16 %) Evaluación estructural de las alternativas generadas:

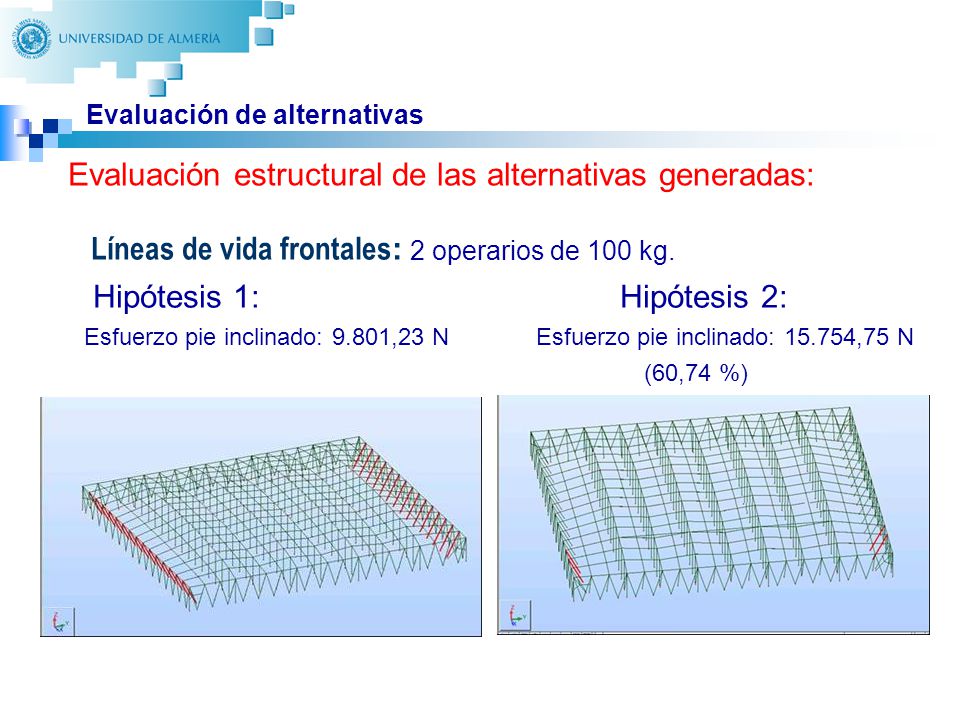

29 29 Evaluación de alternativas Líneas de vida frontales : 2 operarios de 100 kg. Hipótesis 1: Hipótesis 2: Esfuerzo pie inclinado: 9.801,23 N Esfuerzo pie inclinado: ,75 N (60,74 %) Evaluación estructural de las alternativas generadas:

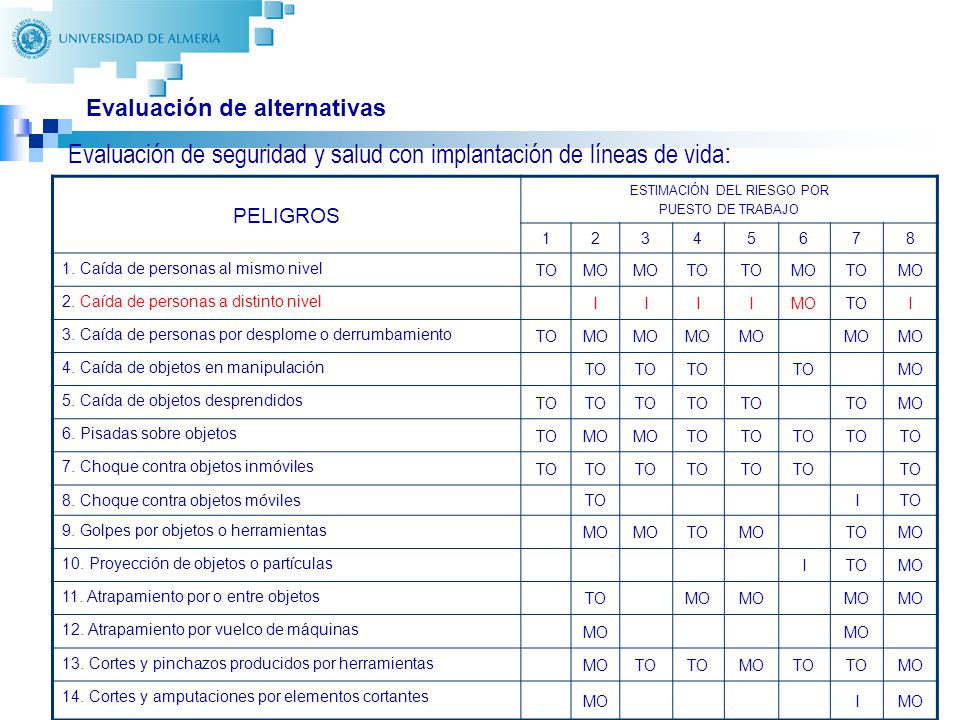

30 30 Evaluación de alternativas Evaluación de seguridad y salud con implantación de líneas de vida : PELIGROS ESTIMACIÓN DEL RIESGO POR PUESTO DE TRABAJO Caída de personas al mismo nivel TOMO TO MOTOMO 2. Caída de personas a distinto nivel IIIIMOTOI 3. Caída de personas por desplome o derrumbamiento TOMO 4. Caída de objetos en manipulación TO MO 5. Caída de objetos desprendidos TO MO 6. Pisadas sobre objetos TOMO TO 7. Choque contra objetos inmóviles TO 8. Choque contra objetos móviles TOI 9. Golpes por objetos o herramientas MO TOMOTOMO 10. Proyección de objetos o partículas ITOMO 11. Atrapamiento por o entre objetos TOMO 12. Atrapamiento por vuelco de máquinas MO 13. Cortes y pinchazos producidos por herramientas MOTO MOTO MO 14. Cortes y amputaciones por elementos cortantes MOI

31 31 Evaluación de alternativas Evaluación económica : AlternativaCoste (/m) Barandillas laterales en cubierta17,54 Plataforma de seguridad36,13 Líneas de vida laterales7,5 Líneas de vida frontales7,5

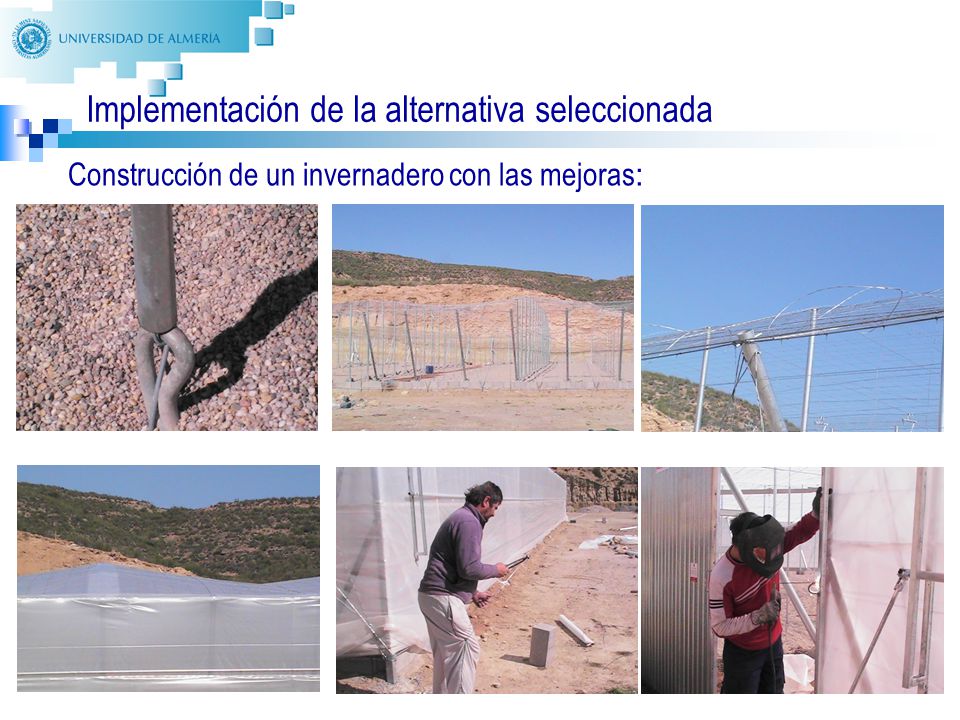

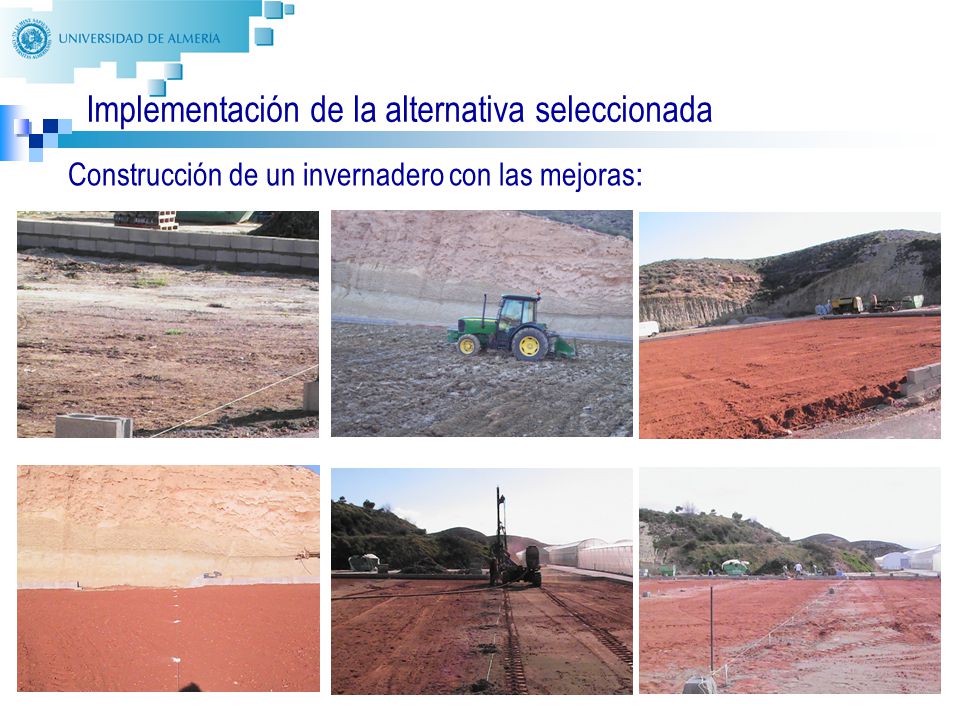

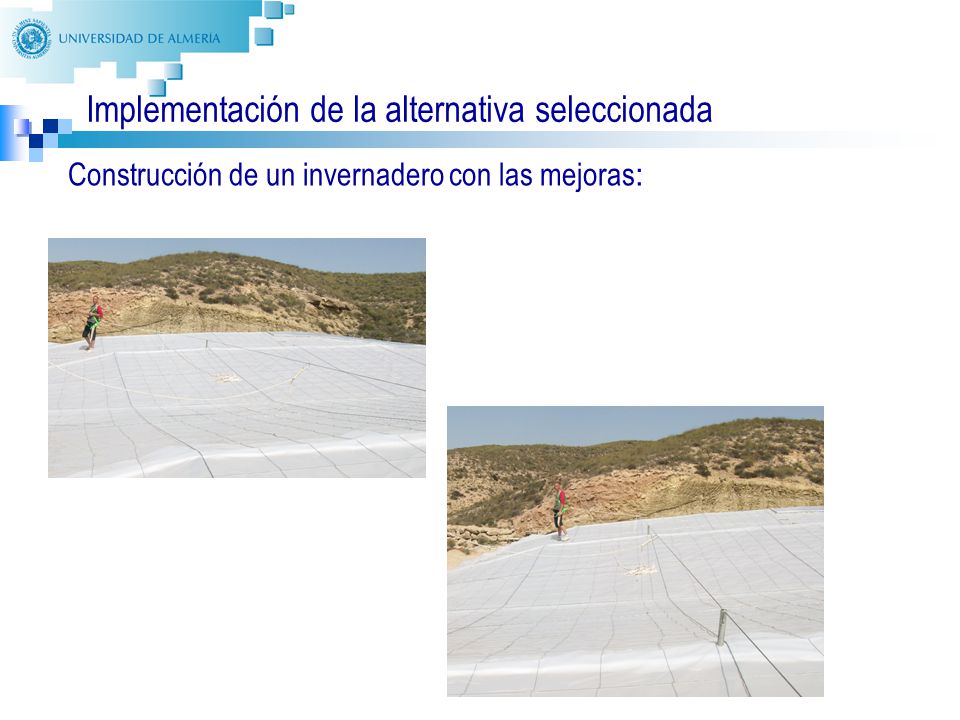

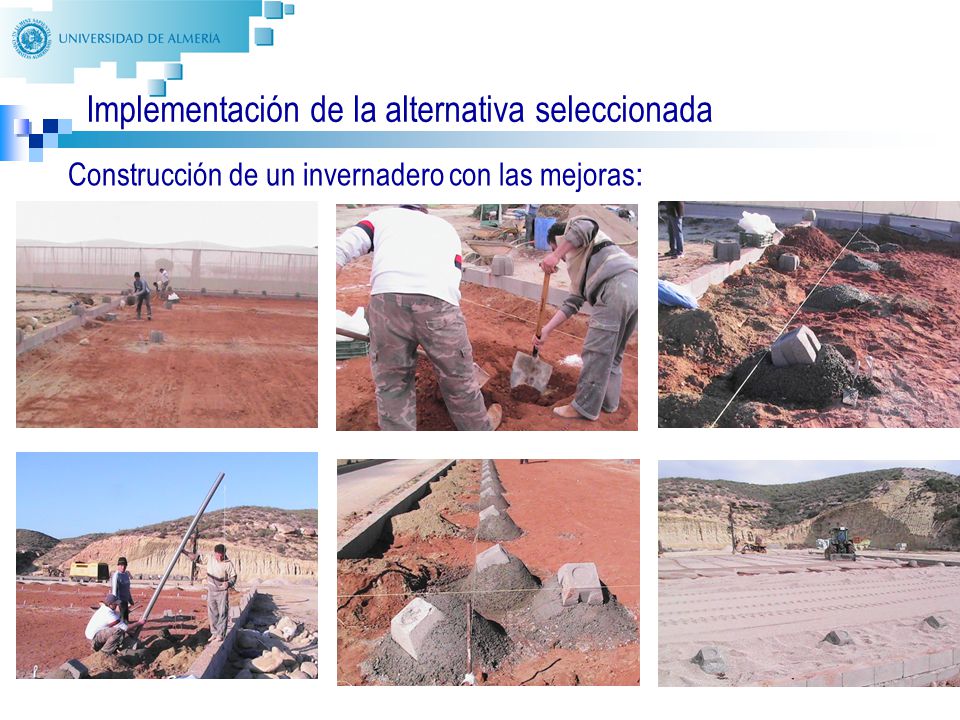

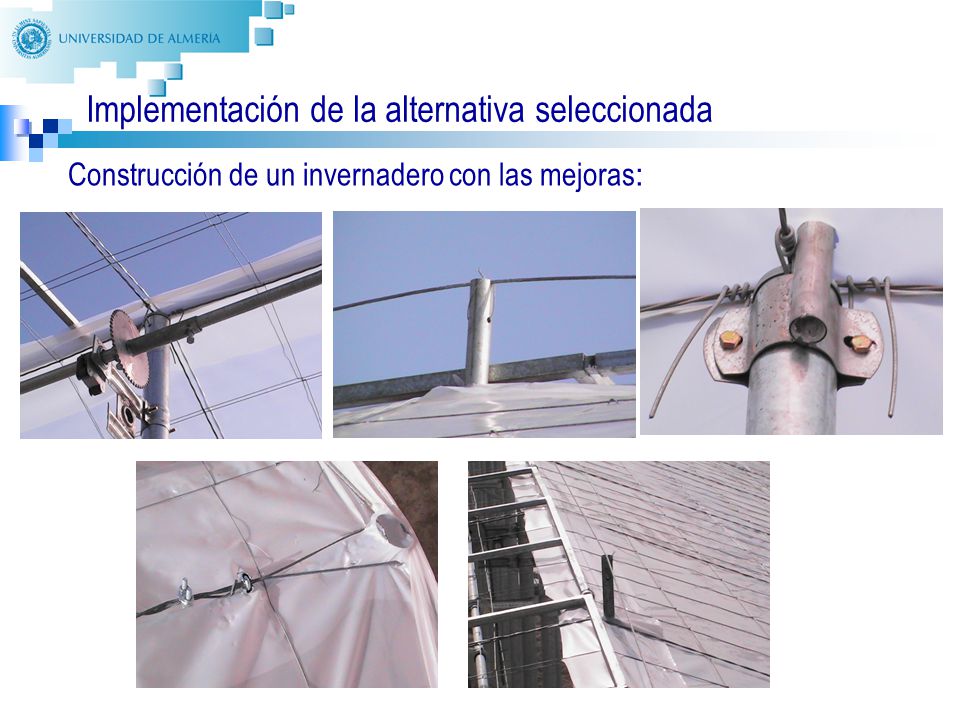

32 32 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

33 33 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

34 34 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

35 35 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

36 36 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

37 37 Implementación de la alternativa seleccionada Construcción de un invernadero con las mejoras :

38 5. CONCLUSIONES

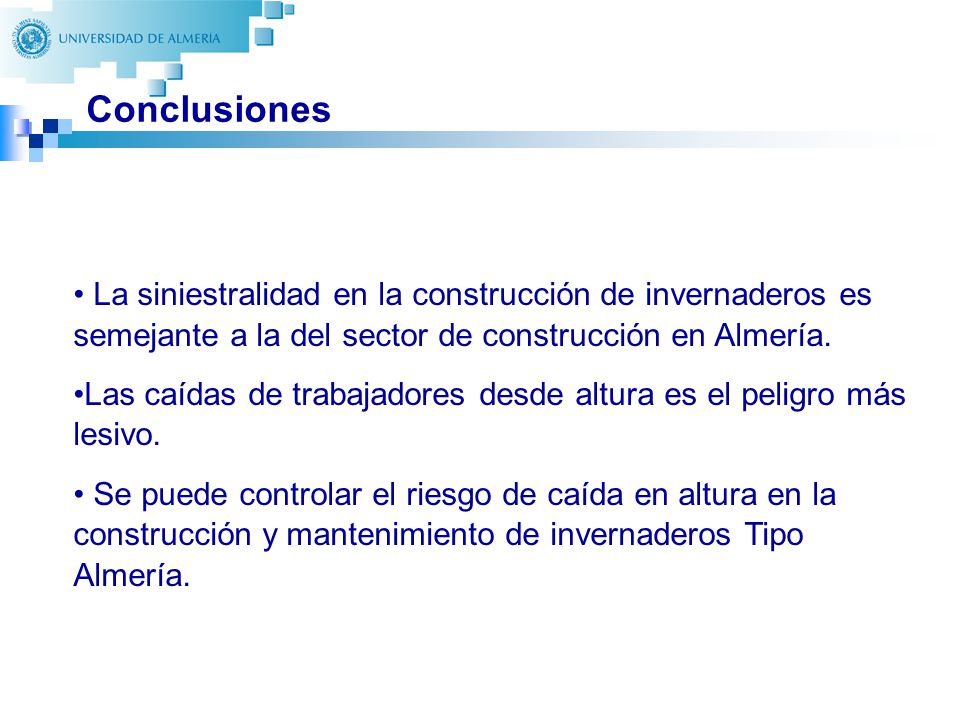

39 39 Conclusiones La siniestralidad en la construcción de invernaderos es semejante a la del sector de construcción en Almería. Las caídas de trabajadores desde altura es el peligro más lesivo. Se puede controlar el riesgo de caída en altura en la construcción y mantenimiento de invernaderos Tipo Almería.

40 MUCHAS GRACIAS POR SU ATENCIÓN
