1 INGENIERO EN BIOTECNOLOGÍA
ESCUELA POLITÉCNICA DEL EJÉRCITO DEPARTAMENTO DE CIENCIAS DE LA VIDA INGENIERÍA EN BIOTECNOLOGÍA “Establecimiento, inducción y evaluación a callogénesis in vitro de meristemos apicales de árboles jóvenes de Romerillo (Podocarpus oleifolius) como futura estrategia de conservación de la especie en el Distrito Metropolitano de Quito”. Previo a la obtención del título de: INGENIERO EN BIOTECNOLOGÍA Elaborado por: JUAN CARLOS JÁCOME QUINTANILLA Directora: Ing. Tatiana Páez Codirector: Mat. Pedro Romero

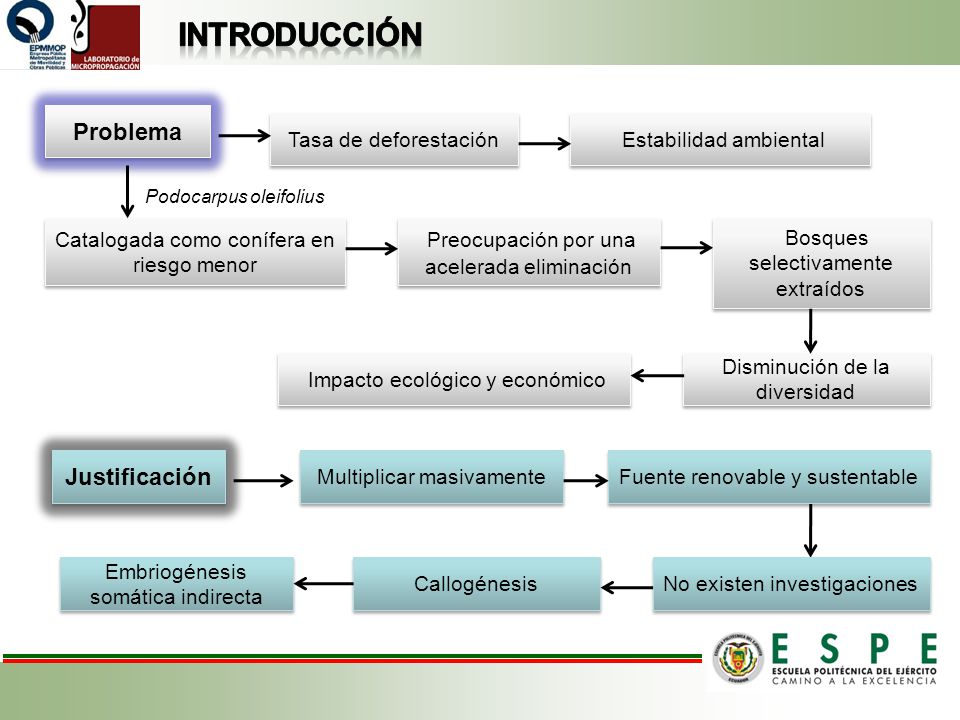

2 INTRODUCCIÓN Problema Preocupación por una acelerada eliminación
Tasa de deforestación Estabilidad ambiental Podocarpus oleifolius Catalogada como conífera en riesgo menor Preocupación por una acelerada eliminación Bosques selectivamente extraídos Impacto ecológico y económico Disminución de la diversidad Justificación Multiplicar masivamente Fuente renovable y sustentable Embriogénesis somática indirecta Callogénesis No existen investigaciones

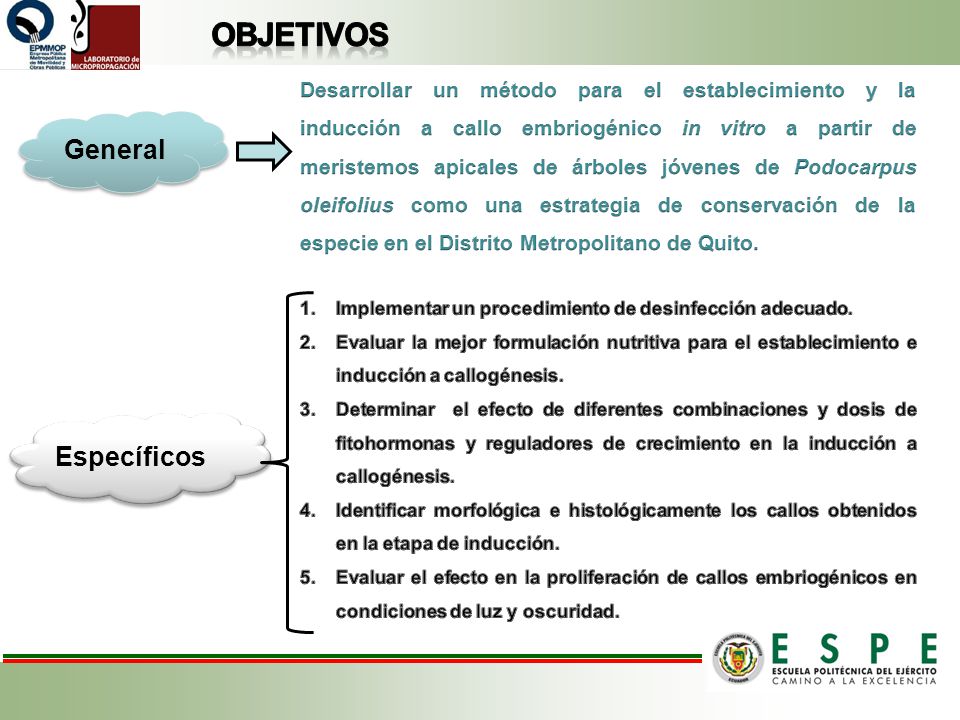

3 OBJETIVOS General Específicos
Desarrollar un método para el establecimiento y la inducción a callo embriogénico in vitro a partir de meristemos apicales de árboles jóvenes de Podocarpus oleifolius como una estrategia de conservación de la especie en el Distrito Metropolitano de Quito. General Implementar un procedimiento de desinfección adecuado. Evaluar la mejor formulación nutritiva para el establecimiento e inducción a callogénesis. Determinar el efecto de diferentes combinaciones y dosis de fitohormonas y reguladores de crecimiento en la inducción a callogénesis. Identificar morfológica e histológicamente los callos obtenidos en la etapa de inducción. Evaluar el efecto en la proliferación de callos embriogénicos en condiciones de luz y oscuridad. Específicos

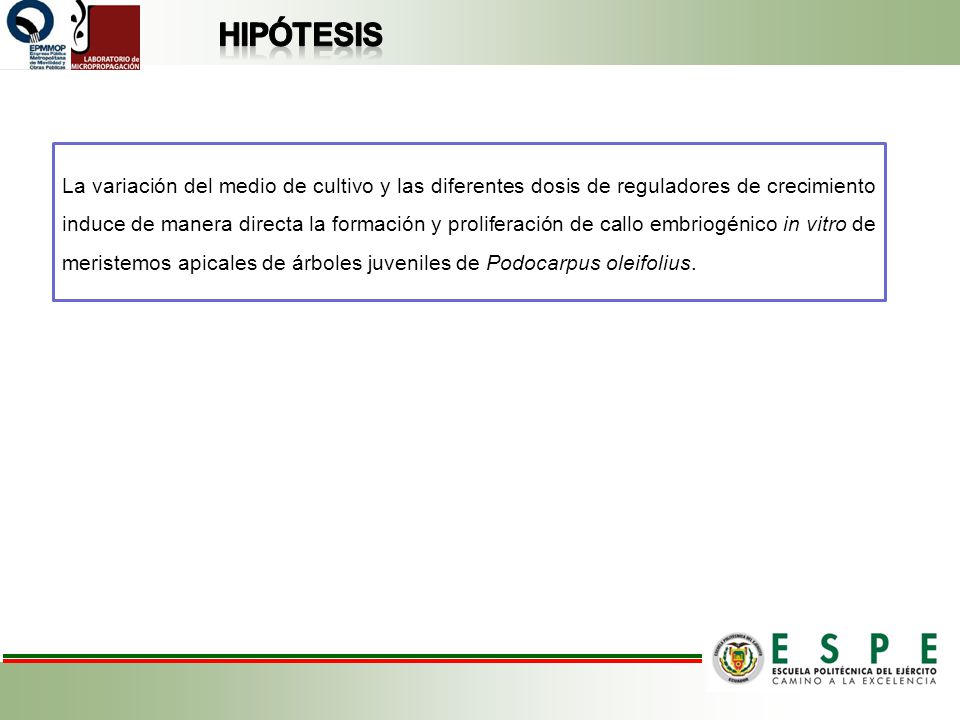

4 HIPÓTESIS La variación del medio de cultivo y las diferentes dosis de reguladores de crecimiento induce de manera directa la formación y proliferación de callo embriogénico in vitro de meristemos apicales de árboles juveniles de Podocarpus oleifolius.

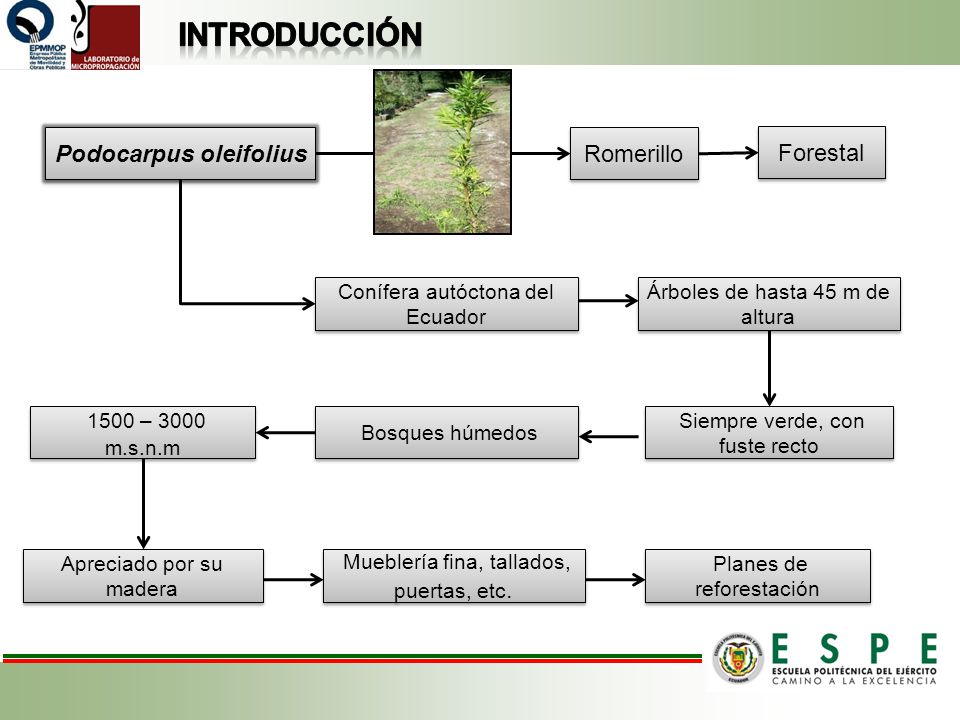

5 Podocarpus oleifolius
INTRODUCCIÓN Podocarpus oleifolius Romerillo Forestal Conífera autóctona del Ecuador Árboles de hasta 45 m de altura 1500 – 3000 m.s.n.m Bosques húmedos Siempre verde, con fuste recto Apreciado por su madera Mueblería fina, tallados, puertas, etc. Planes de reforestación

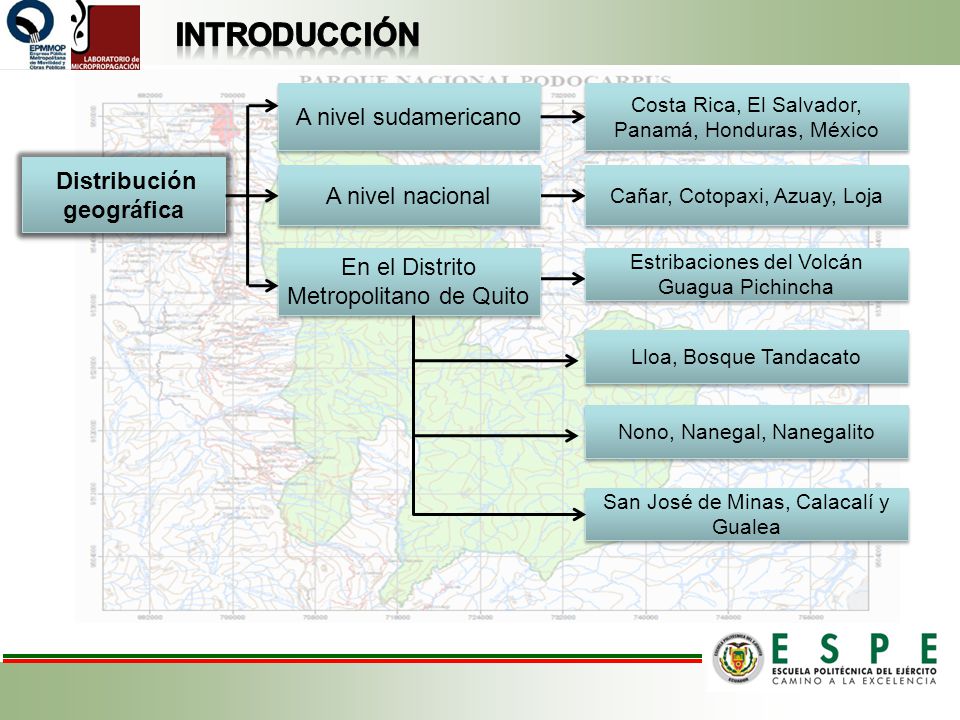

6 Distribución geográfica
INTRODUCCIÓN A nivel sudamericano Costa Rica, El Salvador, Panamá, Honduras, México Distribución geográfica A nivel nacional Cañar, Cotopaxi, Azuay, Loja En el Distrito Metropolitano de Quito Estribaciones del Volcán Guagua Pichincha Lloa, Bosque Tandacato Nono, Nanegal, Nanegalito San José de Minas, Calacalí y Gualea

7 Aspectos Reproductivos Aspectos reproductivos

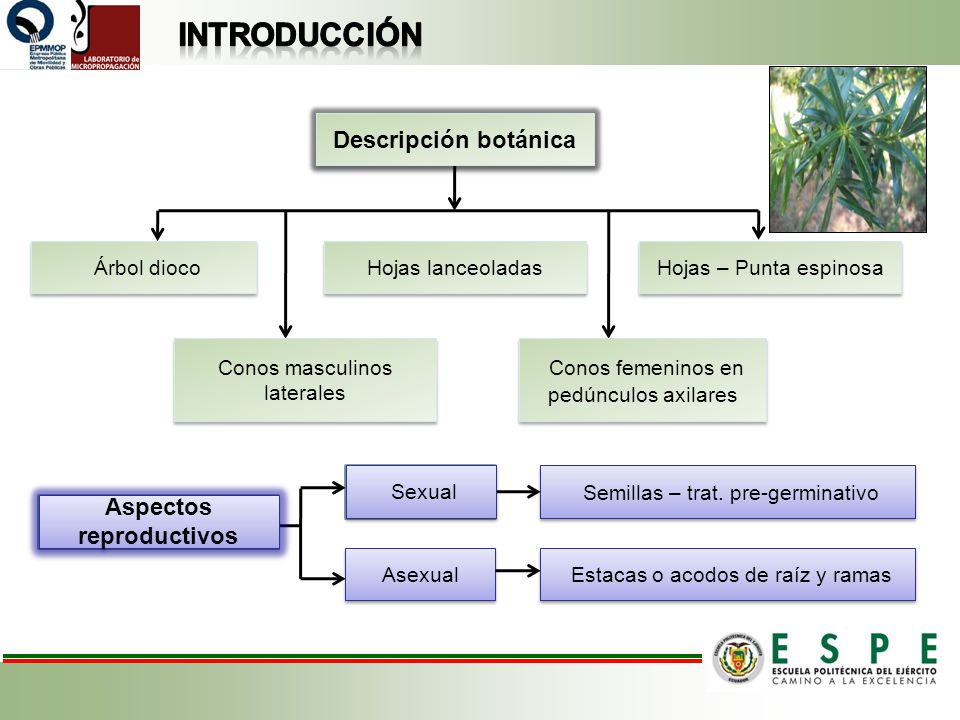

INTRODUCCIÓN Descripción botánica Árbol dioco Hojas lanceoladas Hojas – Punta espinosa Conos masculinos laterales Conos femeninos en pedúnculos axilares Sexual Sexual Semillas – trat. pre-germinativo Aspectos Reproductivos Aspectos reproductivos Asexual Estacas o acodos de raíz y ramas

8 Proceso de callogénesis Proceso de Embriogénesis Somática Indirecta

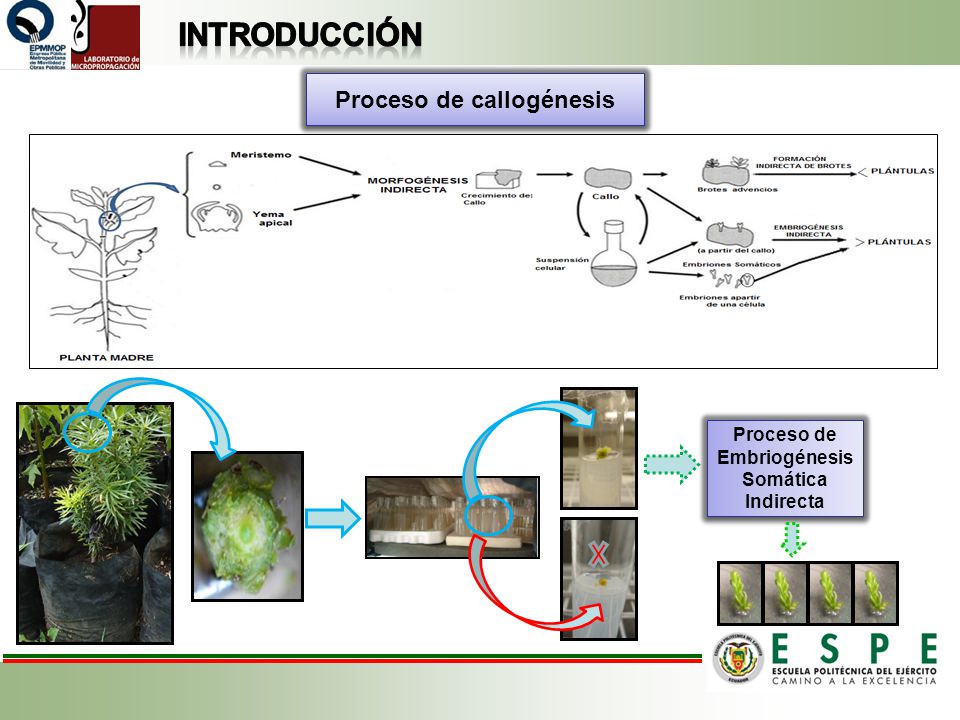

INTRODUCCIÓN Proceso de callogénesis Proceso de Embriogénesis Somática Indirecta

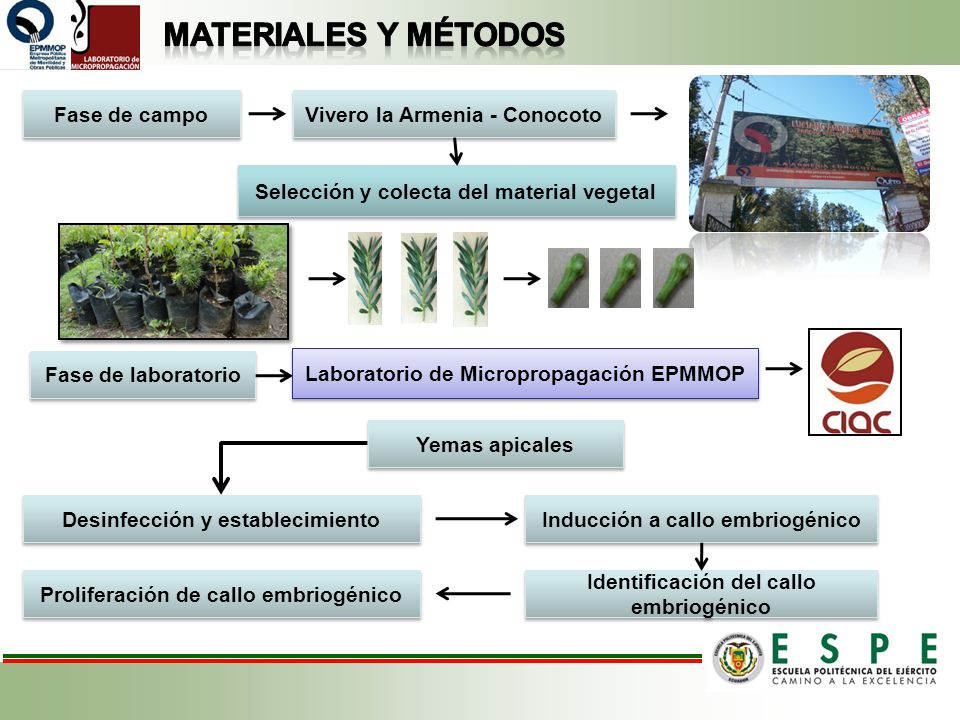

9 Materiales y métodos Fase de campo Vivero la Armenia - Conocoto
Selección y colecta del material vegetal Fase de laboratorio Laboratorio de Micropropagación EPMMOP Yemas apicales Desinfección y establecimiento Inducción a callo embriogénico Proliferación de callo embriogénico Identificación del callo embriogénico

10 Desinfección y establecimiento

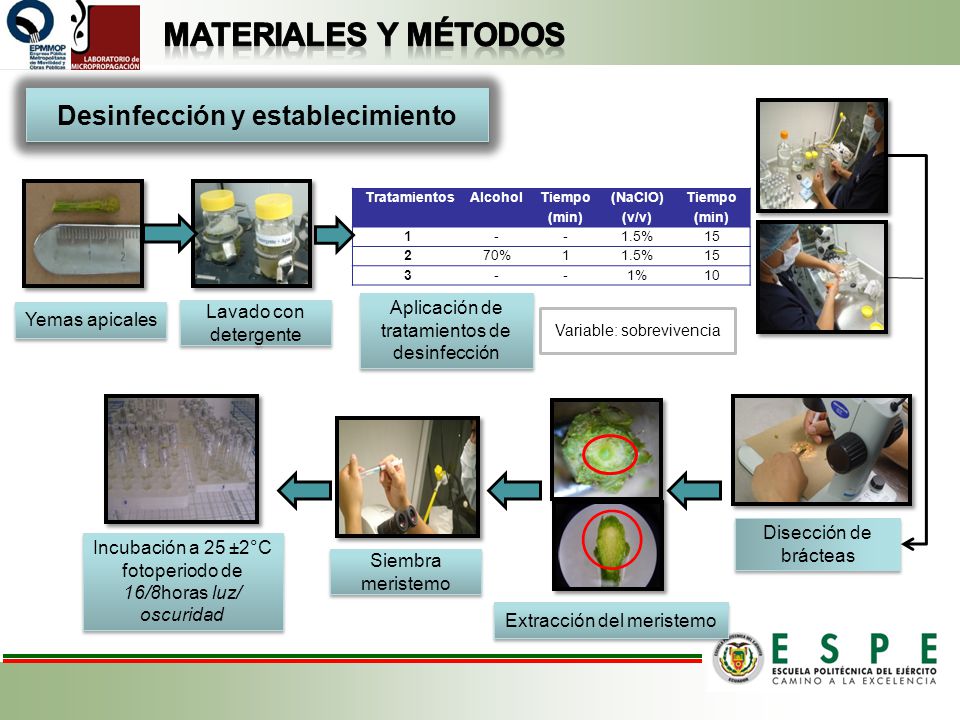

Materiales y métodos Desinfección y establecimiento  Tratamientos Alcohol Tiempo (min) (NaClO) (v/v) 1 - 1.5% 15 2 70% 3 1% 10 Aplicación de tratamientos de desinfección Yemas apicales Lavado con detergente Variable: sobrevivencia Disección de brácteas Incubación a 25 ±2°C fotoperiodo de 16/8horas luz/ oscuridad Siembra meristemo Extracción del meristemo

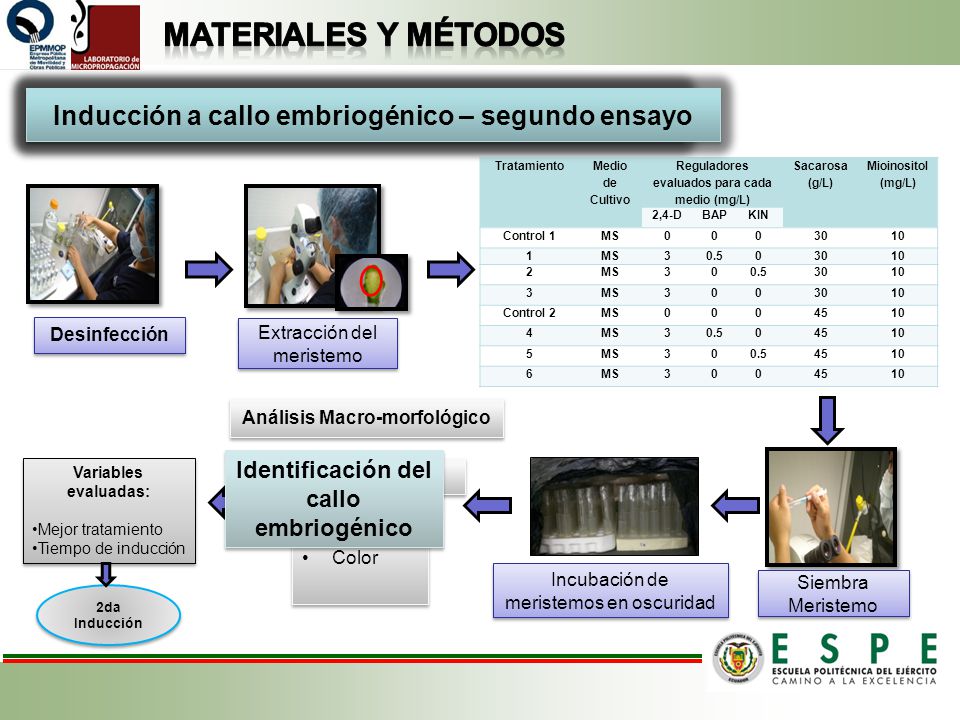

11 Materiales y métodos Inducción a callo embriogénico – primer ensayo
Inducción a callo embriogénico – segundo ensayo Tratamiento Medio de Cultivo Reguladores evaluados para cada medio (mg/L) Sacarosa (g/L) Mioinositol (mg/L) 2,4-D BAP KIN Control 1 MS 30 10 1 3 0.5 2 Control 2 45 4 5 6 Tratamiento Medio de Cultivo Reguladores evaluados para cada medio (mg/L) Thidiazurón (mg/L) 2,4-D BAP IAA Control 1 MS 1 0.1 2 3 0.5 4 Control 2 MS/2 5 6 7 8 Desinfección Extracción del meristemo Análisis Macro-morfológico Identificación del callo embriogénico Variables evaluadas: Mejor tratamiento Tiempo de inducción Evaluación: 30, 40, 50 y 60 días Friabilidad Color Incubación de meristemos en oscuridad Siembra Meristemo 2da Inducción

12 Identificación del callo embriogénico Análisis Macro-morfológico

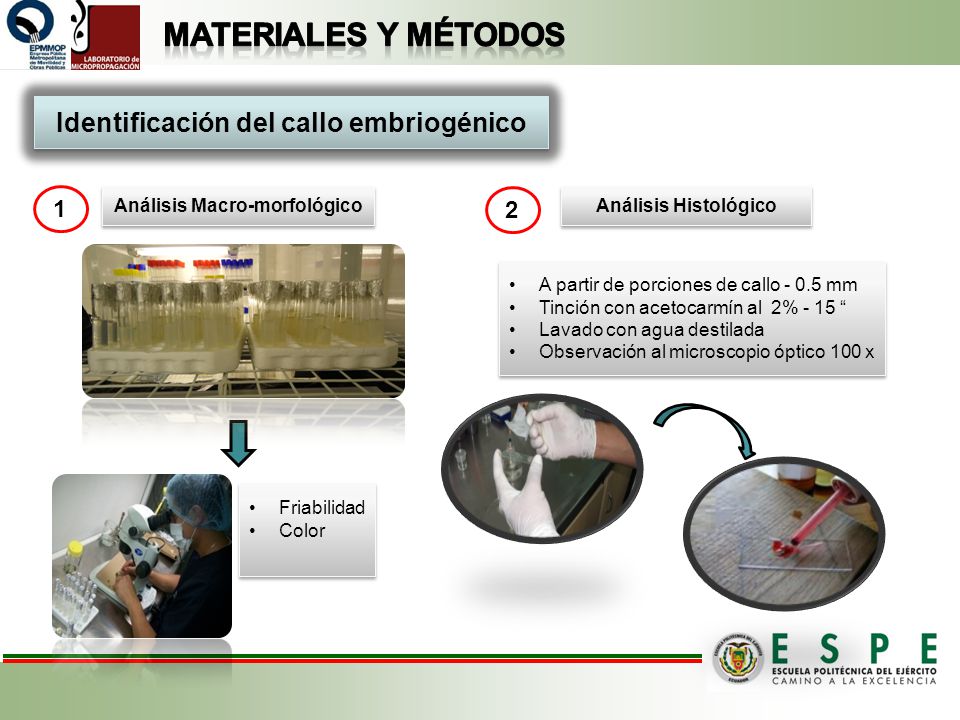

Materiales y métodos Identificación del callo embriogénico 1 Análisis Macro-morfológico 2 Análisis Histológico A partir de porciones de callo mm Tinción con acetocarmín al 2% - 15 “ Lavado con agua destilada Observación al microscopio óptico 100 x Friabilidad Color

13 Reguladores de crecimiento (mg/L)

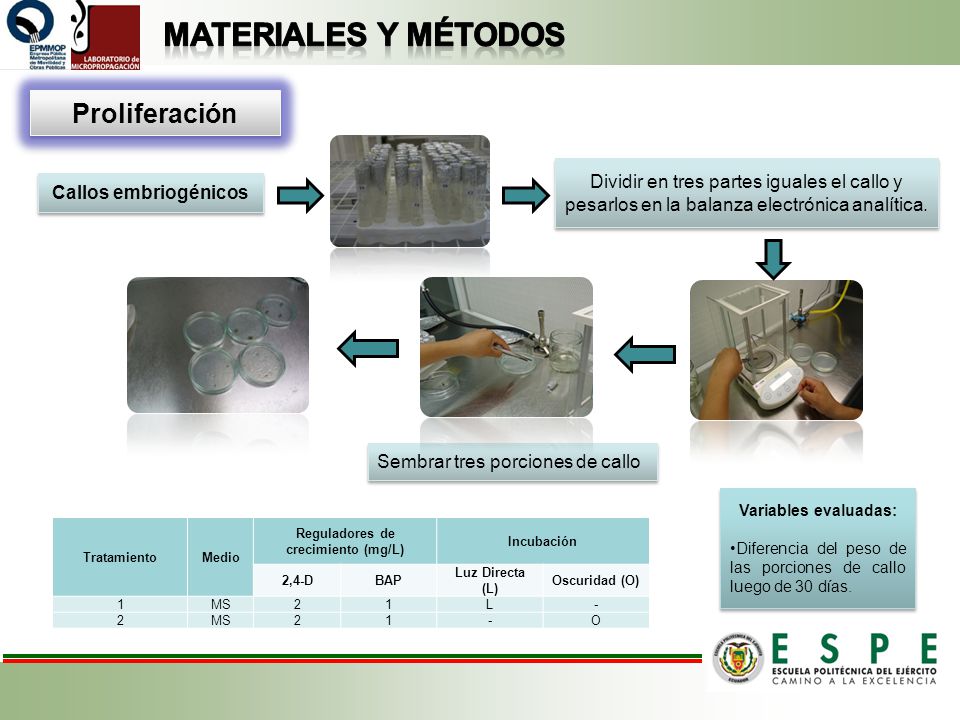

Materiales y métodos Proliferación Dividir en tres partes iguales el callo y pesarlos en la balanza electrónica analítica. Callos embriogénicos Sembrar tres porciones de callo Variables evaluadas: Diferencia del peso de las porciones de callo luego de 30 días. Tratamiento Medio Reguladores de crecimiento (mg/L) Incubación 2,4-D BAP Luz Directa (L) Oscuridad (O) 1 MS 2 L - O

14 Desinfección y establecimiento Tratamientos de desinfección

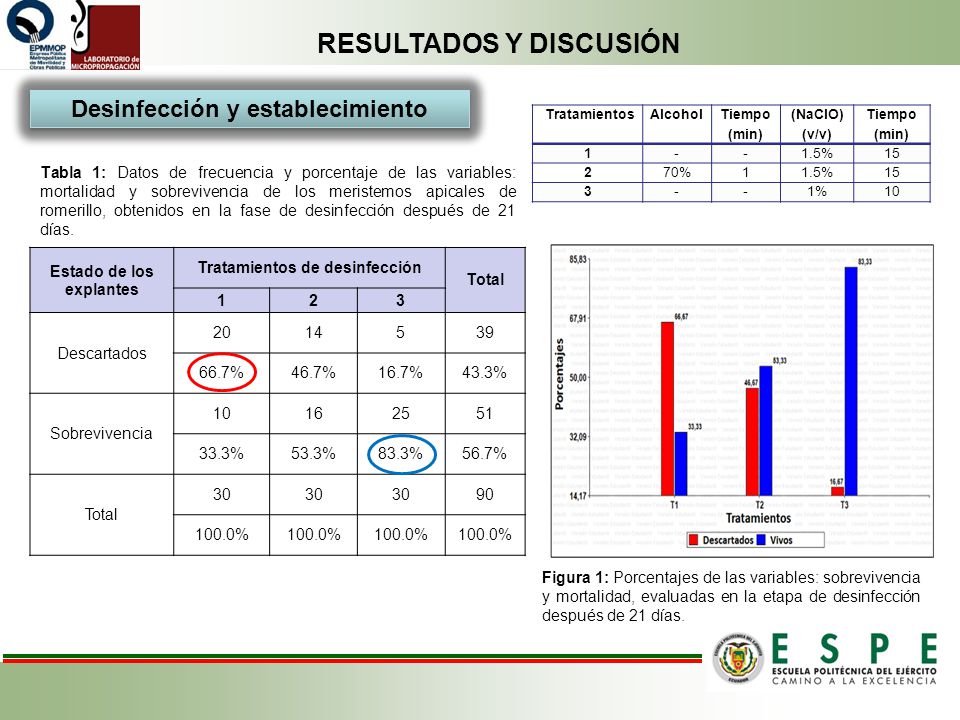

RESULTADOS Y DISCUSIÓN Desinfección y establecimiento  Tratamientos Alcohol Tiempo (min) (NaClO) (v/v) 1 - 1.5% 15 2 70% 3 1% 10 Tabla 1: Datos de frecuencia y porcentaje de las variables: mortalidad y sobrevivencia de los meristemos apicales de romerillo, obtenidos en la fase de desinfección después de 21 días. Estado de los explantes Tratamientos de desinfección Total 1 2 3 Descartados 20 14 5 39 66.7% 46.7% 16.7% 43.3% Sobrevivencia 10 16 25 51 33.3% 53.3% 83.3% 56.7% 30 90 100.0% Figura 1: Porcentajes de las variables: sobrevivencia y mortalidad, evaluadas en la etapa de desinfección después de 21 días.

15 Desinfección y establecimiento

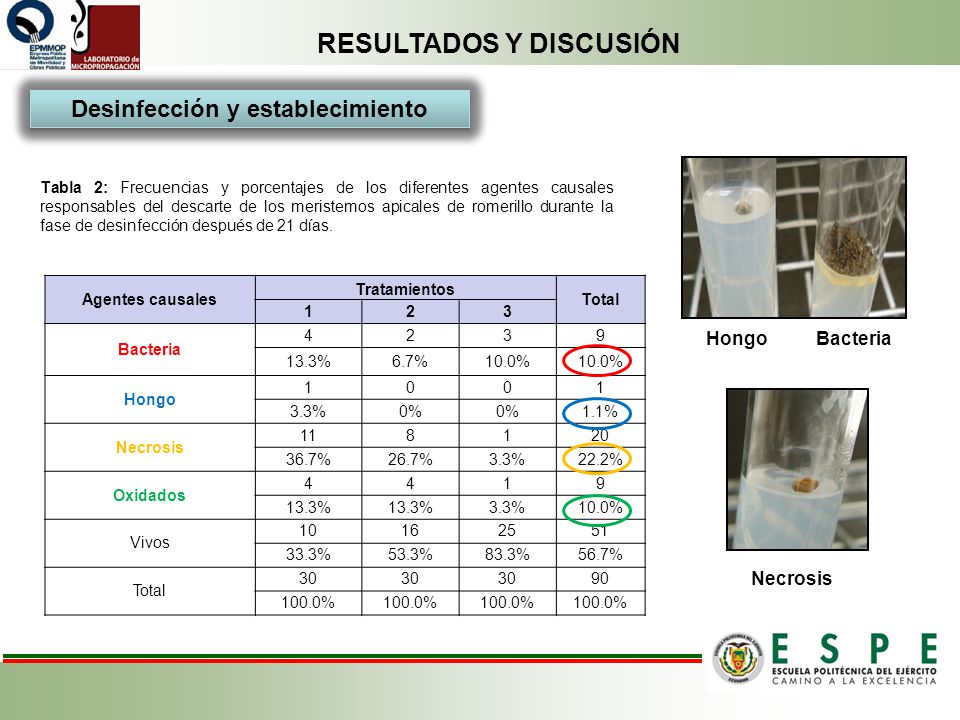

RESULTADOS Y DISCUSIÓN Desinfección y establecimiento Tabla 2: Frecuencias y porcentajes de los diferentes agentes causales responsables del descarte de los meristemos apicales de romerillo durante la fase de desinfección después de 21 días. Agentes causales Tratamientos Total 1 2 3 Bacteria 4 9 13.3% 6.7% 10.0% Hongo 3.3% 0% 1.1% Necrosis 11 8 20 36.7% 26.7% 22.2% Oxidados Vivos 10 16 25 51 33.3% 53.3% 83.3% 56.7% 30 90 100.0% Hongo Bacteria Necrosis

16 Desinfección y establecimiento
RESULTADOS Y DISCUSIÓN Desinfección y establecimiento Figura 2: Porcentajes de los diferentes agentes causales responsables del descarte de los meristemos apicales de romerillo después de 21 días.

17 Desinfección y establecimiento

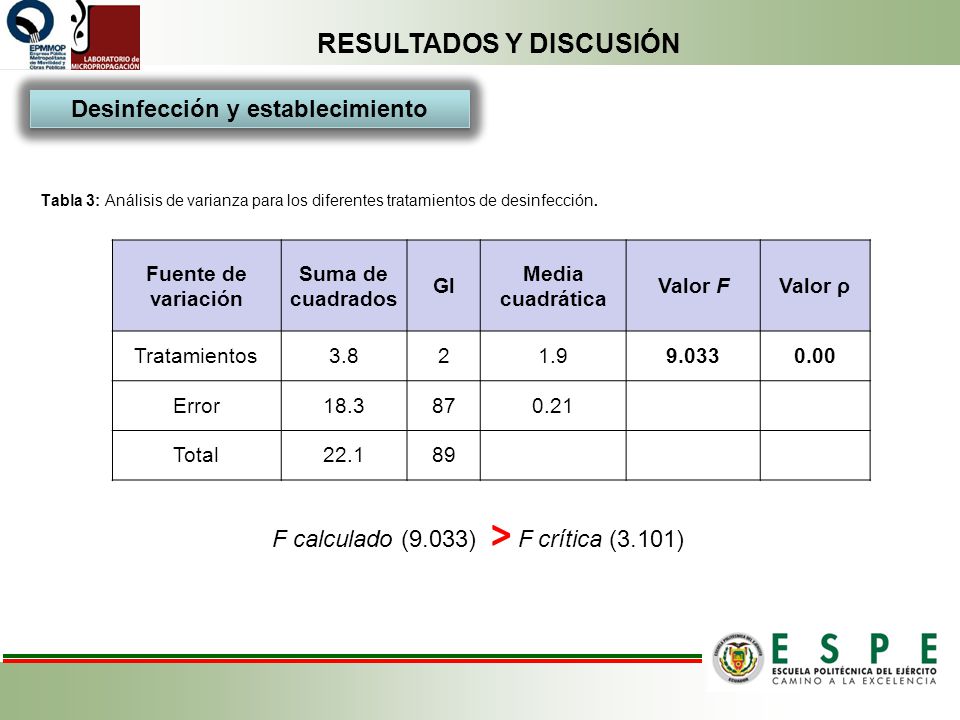

RESULTADOS Y DISCUSIÓN Desinfección y establecimiento Tabla 3: Análisis de varianza para los diferentes tratamientos de desinfección. Fuente de variación Suma de cuadrados Gl Media cuadrática Valor F Valor ρ Tratamientos 3.8 2 1.9 9.033 0.00 Error 18.3 87 0.21 Total 22.1 89 F calculado (9.033) > F crítica (3.101)

18 RESULTADOS Y DISCUSIÓN
Desinfección y establecimiento Tabla 4: Frecuencias y porcentajes de los meristemos establecidos a los 21 días después de ser aplicados los tratamientos de desinfección. Estado de los explantes Tratamientos de desinfección Total 1 2 3 No establecido 8 13 6 27 80.0% 81.3% 24.0% 52.9% Establecido 19 24 20.0% 18.8% 76.0% 47.1% 10 16 25 51 100.0% Figura 3: Porcentaje de los meristemos establecidos y no establecidos en la etapa de desinfección después de 21 días.

19 RESULTADOS Y DISCUSIÓN

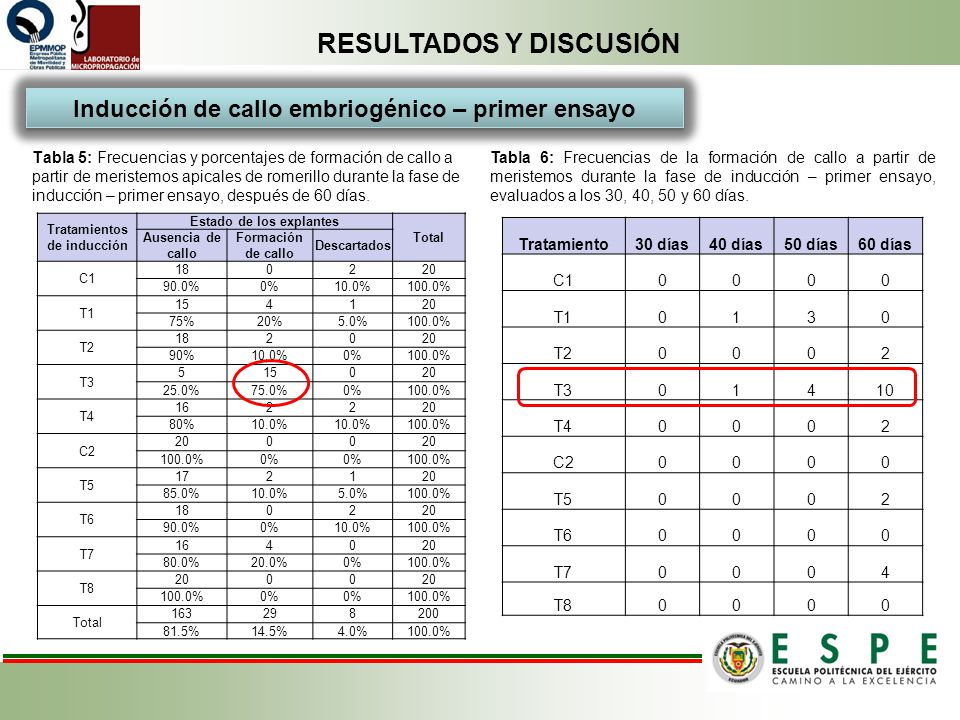

Inducción de callo embriogénico – primer ensayo Tabla 5: Frecuencias y porcentajes de formación de callo a partir de meristemos apicales de romerillo durante la fase de inducción – primer ensayo, después de 60 días. Tabla 6: Frecuencias de la formación de callo a partir de meristemos durante la fase de inducción – primer ensayo, evaluados a los 30, 40, 50 y 60 días. Tratamientos de inducción Estado de los explantes Total Ausencia de callo Formación de callo Descartados C1 18 2 20 90.0% 0% 10.0% 100.0% T1 15 4 1 75% 20% 5.0% T2 90% T3 5 25.0% 75.0% T4 16 80% C2 T5 17 85.0% T6 T7 80.0% 20.0% T8 163 29 8 200 81.5% 14.5% 4.0% Tratamiento 30 días 40 días 50 días 60 días C1 T1 1 3 T2 2 T3 4 10 T4 C2 T5 T6 T7 T8

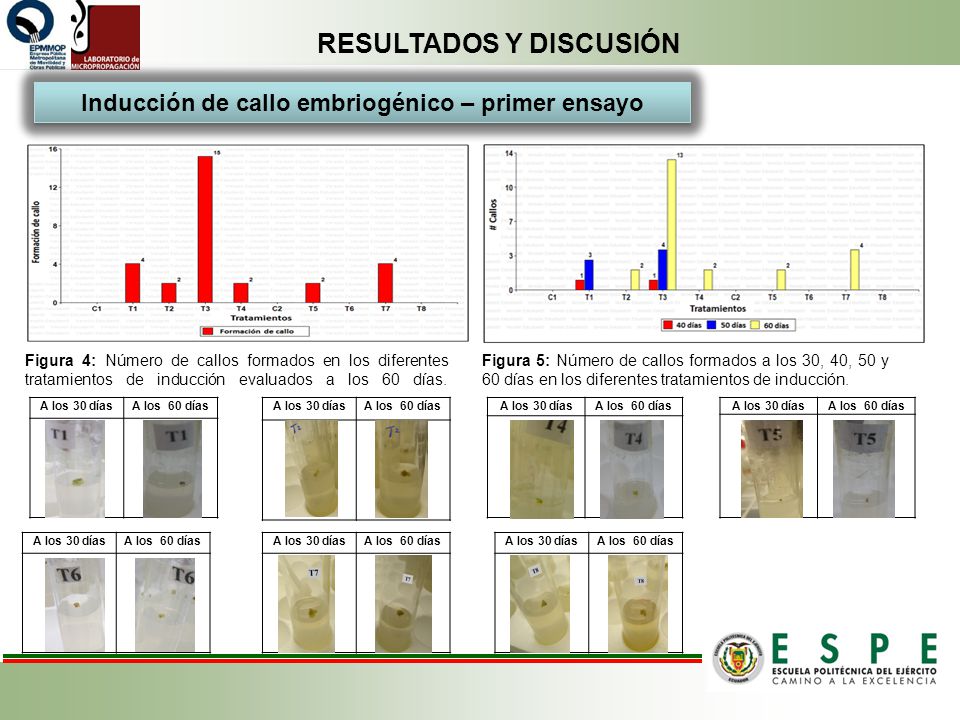

20 Inducción de callo embriogénico – primer ensayo
RESULTADOS Y DISCUSIÓN Inducción de callo embriogénico – primer ensayo Figura 4: Número de callos formados en los diferentes tratamientos de inducción evaluados a los 60 días. Figura 5: Número de callos formados a los 30, 40, 50 y 60 días en los diferentes tratamientos de inducción. A los 30 días A los 60 días A los 30 días A los 60 días A los 30 días A los 60 días A los 30 días A los 60 días A los 30 días A los 60 días A los 30 días A los 60 días A los 30 días A los 60 días

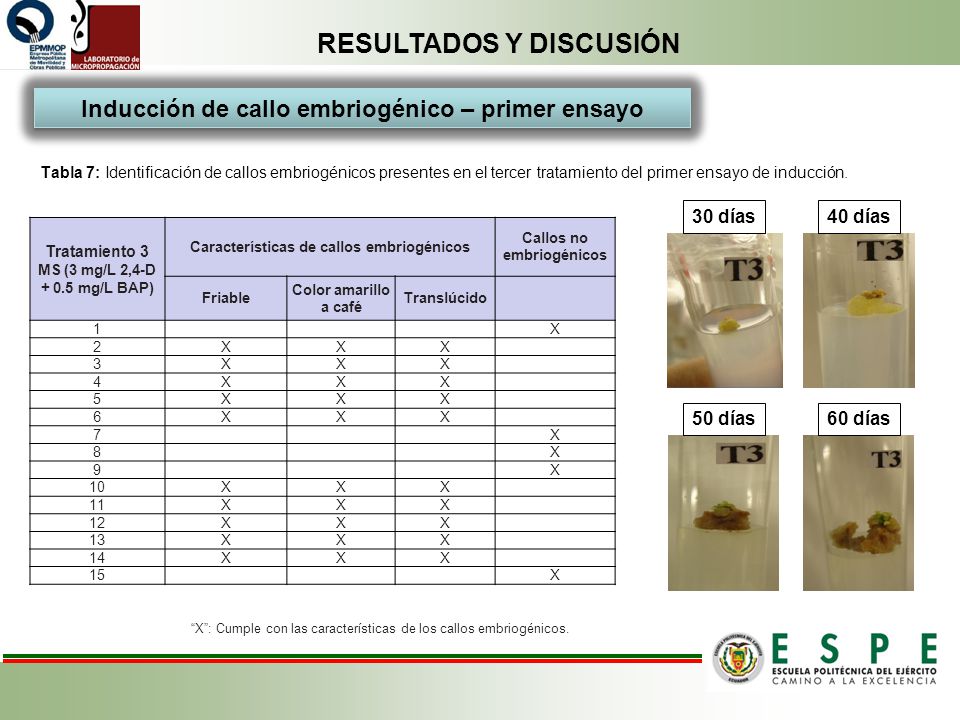

21 RESULTADOS Y DISCUSIÓN
Inducción de callo embriogénico – primer ensayo Tabla 7: Identificación de callos embriogénicos presentes en el tercer tratamiento del primer ensayo de inducción. 30 días 40 días Tratamiento 3 MS (3 mg/L 2,4-D mg/L BAP) Características de callos embriogénicos Callos no embriogénicos Friable Color amarillo a café Translúcido 1 X 2 3 4 5 6 7 8 9 10 11 12 13 14 15 50 días 60 días “X”: Cumple con las características de los callos embriogénicos.

22 RESULTADOS Y DISCUSIÓN

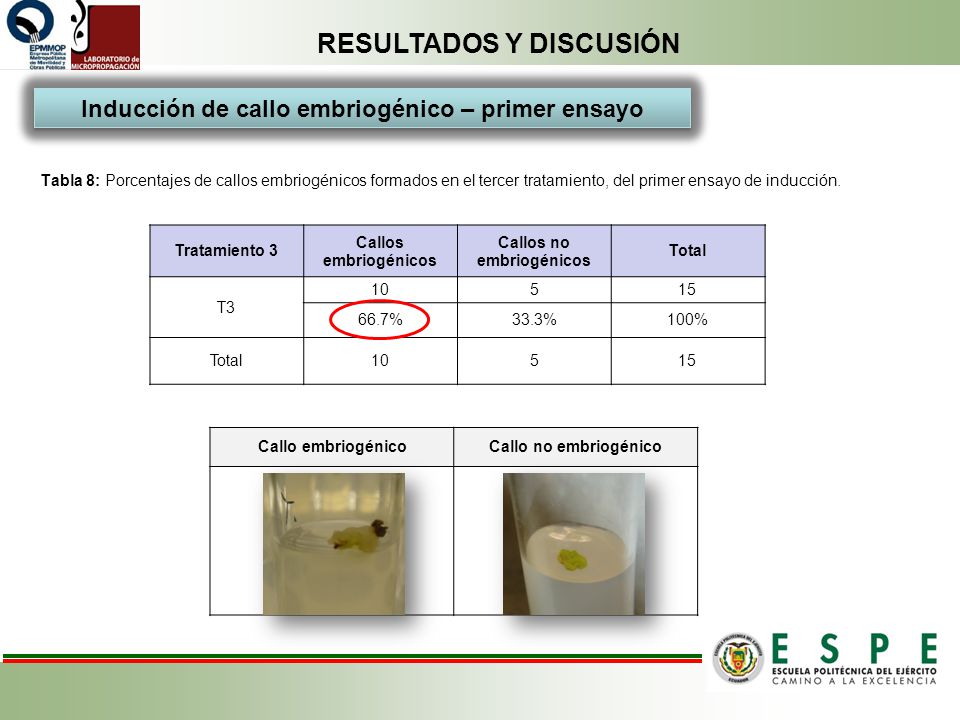

Inducción de callo embriogénico – primer ensayo Tabla 8: Porcentajes de callos embriogénicos formados en el tercer tratamiento, del primer ensayo de inducción. Tratamiento 3 Callos embriogénicos Callos no embriogénicos Total T3 10 5 15 66.7% 33.3% 100% Callo embriogénico Callo no embriogénico

23 Inducción de callo embriogénico – primer ensayo

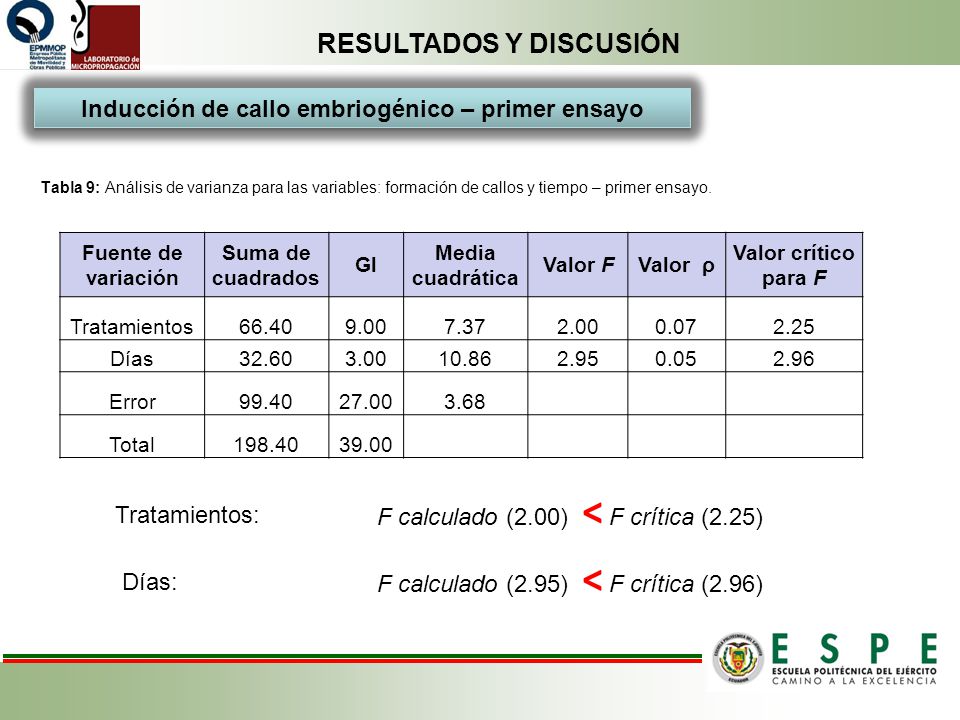

RESULTADOS Y DISCUSIÓN Inducción de callo embriogénico – primer ensayo Tabla 9: Análisis de varianza para las variables: formación de callos y tiempo – primer ensayo. Fuente de variación Suma de cuadrados Gl Media cuadrática Valor F Valor ρ Valor crítico para F Tratamientos 66.40 9.00 7.37 2.00 0.07 2.25 Días 32.60 3.00 10.86 2.95 0.05 2.96 Error 99.40 27.00 3.68 Total 198.40 39.00 F calculado (2.00) < F crítica (2.25) Tratamientos: F calculado (2.95) < F crítica (2.96) Días:

24 RESULTADOS Y DISCUSIÓN

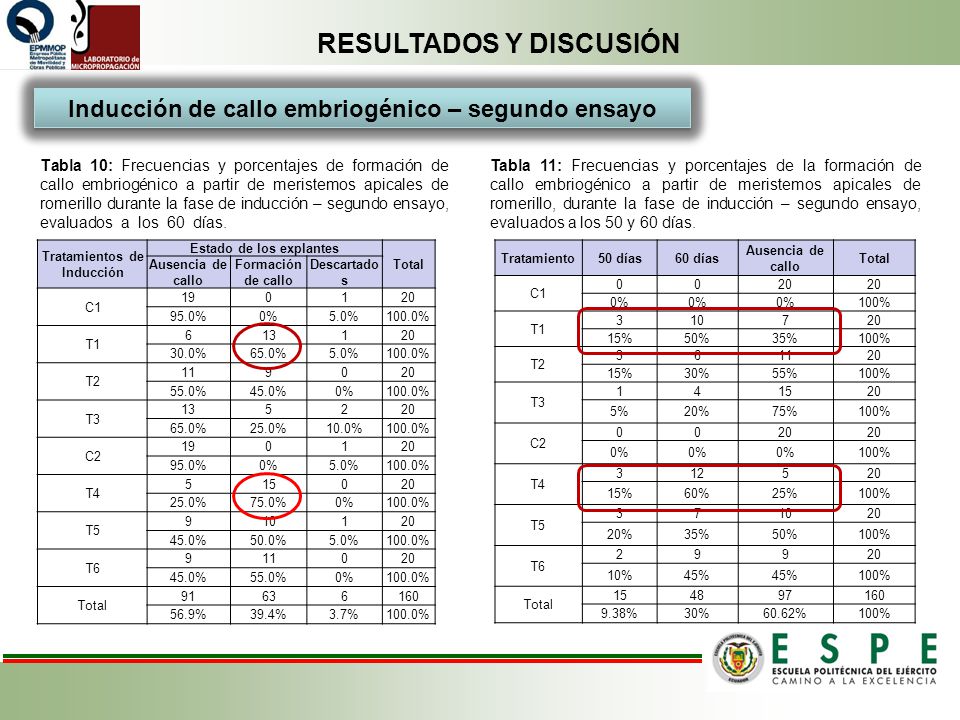

Inducción de callo embriogénico – segundo ensayo Tabla 10: Frecuencias y porcentajes de formación de callo embriogénico a partir de meristemos apicales de romerillo durante la fase de inducción – segundo ensayo, evaluados a los 60 días Tabla 11: Frecuencias y porcentajes de la formación de callo embriogénico a partir de meristemos apicales de romerillo, durante la fase de inducción – segundo ensayo, evaluados a los 50 y 60 días. Tratamientos de Inducción Estado de los explantes Total Ausencia de callo Formación de callo Descartados C1 19 1 20 95.0% 0% 5.0% 100.0% T1 6 13 30.0% 65.0% T2 11 9 55.0% 45.0% T3 5 2 25.0% 10.0% C2 T4 15 75.0% T5 10 50.0% T6 91 63 160 56.9% 39.4% 3.7% Tratamiento 50 días 60 días Ausencia de callo Total C1 20 0% 100% T1 3 10 7 15% 50% 35% T2 6 11 30% 55% T3 1 4 15 5% 20% 75% C2 T4 12 5 60% 25% T5 T6 2 9 10% 45% 48 97 160 9.38% 60.62%

25 Inducción de callo embriogénico – segundo ensayo

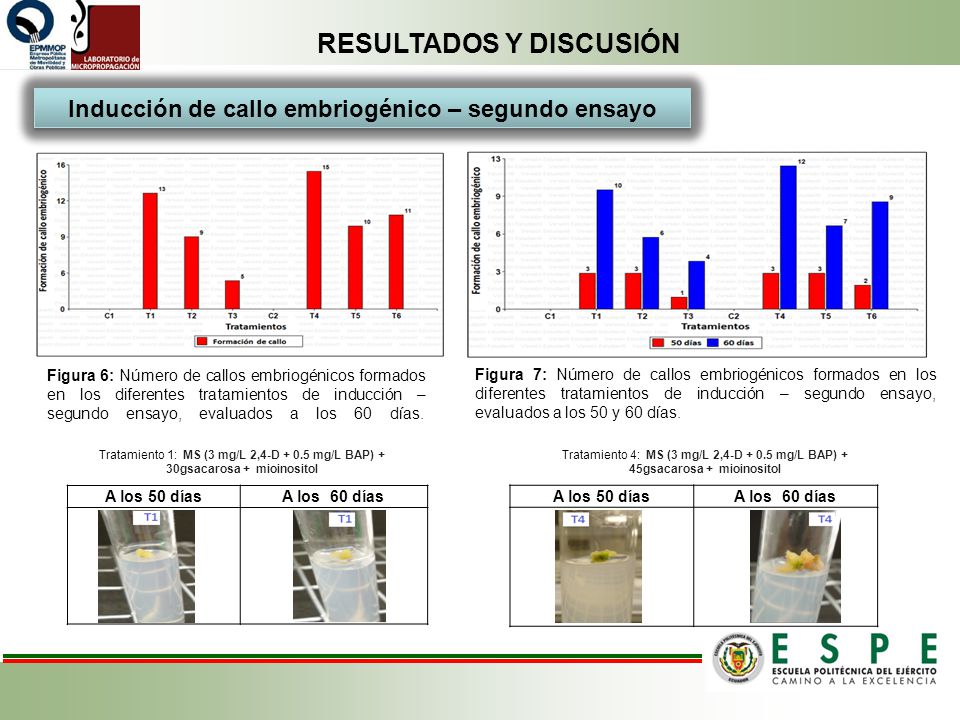

RESULTADOS Y DISCUSIÓN Inducción de callo embriogénico – segundo ensayo Figura 6: Número de callos embriogénicos formados en los diferentes tratamientos de inducción – segundo ensayo, evaluados a los 60 días. Figura 7: Número de callos embriogénicos formados en los diferentes tratamientos de inducción – segundo ensayo, evaluados a los 50 y 60 días. Tratamiento 1: MS (3 mg/L 2,4-D mg/L BAP) + 30gsacarosa + mioinositol Tratamiento 4: MS (3 mg/L 2,4-D mg/L BAP) + 45gsacarosa + mioinositol A los 50 días A los 60 días A los 50 días A los 60 días

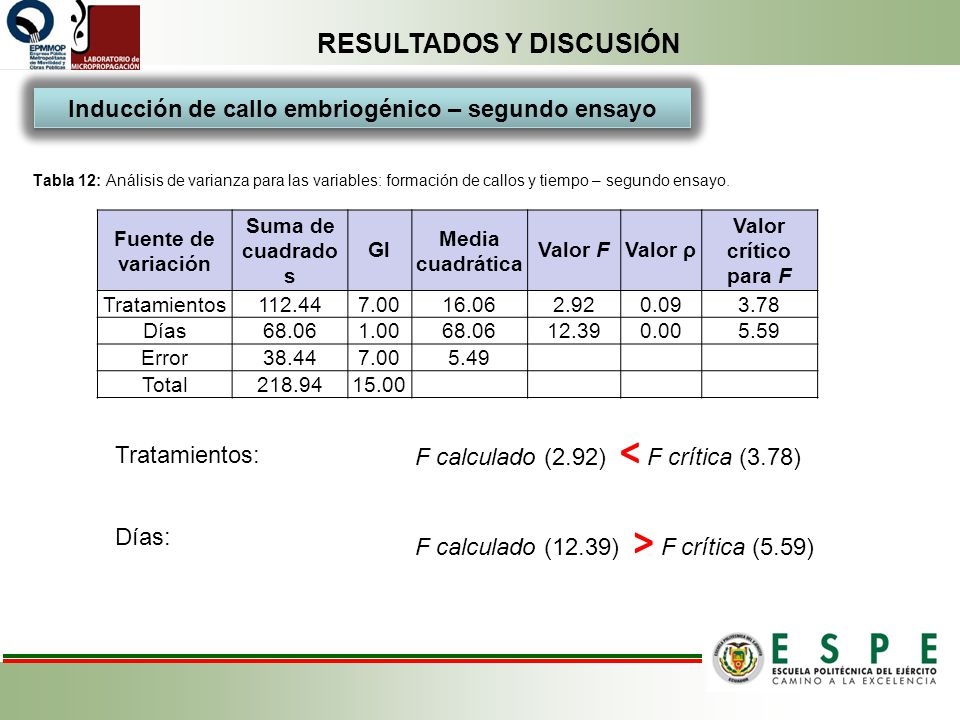

26 Inducción de callo embriogénico – segundo ensayo
RESULTADOS Y DISCUSIÓN Inducción de callo embriogénico – segundo ensayo Tabla 12: Análisis de varianza para las variables: formación de callos y tiempo – segundo ensayo. Fuente de variación Suma de cuadrados Gl Media cuadrática Valor F Valor ρ Valor crítico para F Tratamientos 112.44 7.00 16.06 2.92 0.09 3.78 Días 68.06 1.00 12.39 0.00 5.59 Error 38.44 5.49 Total 218.94 15.00 F calculado (2.92) < F crítica (3.78) Tratamientos: F calculado (12.39) > F crítica (5.59) Días:

27 Análisis morfológico – primer ensayo
RESULTADOS Y DISCUSIÓN Análisis morfológico – primer ensayo Callo compacto de color blanco tomado del primer tratamiento, el cual no presenta características morfológicas de un callo embriogénico. Meristemo de romerillo tomado del octavo tratamiento que no formó callo. Callo translúcido, friable de color amarillo-verde, tomado del tercer tratamiento que dio los mejores resultados en la formación de callo embriogénico.

28 Análisis morfológico e histológico – segundo ensayo

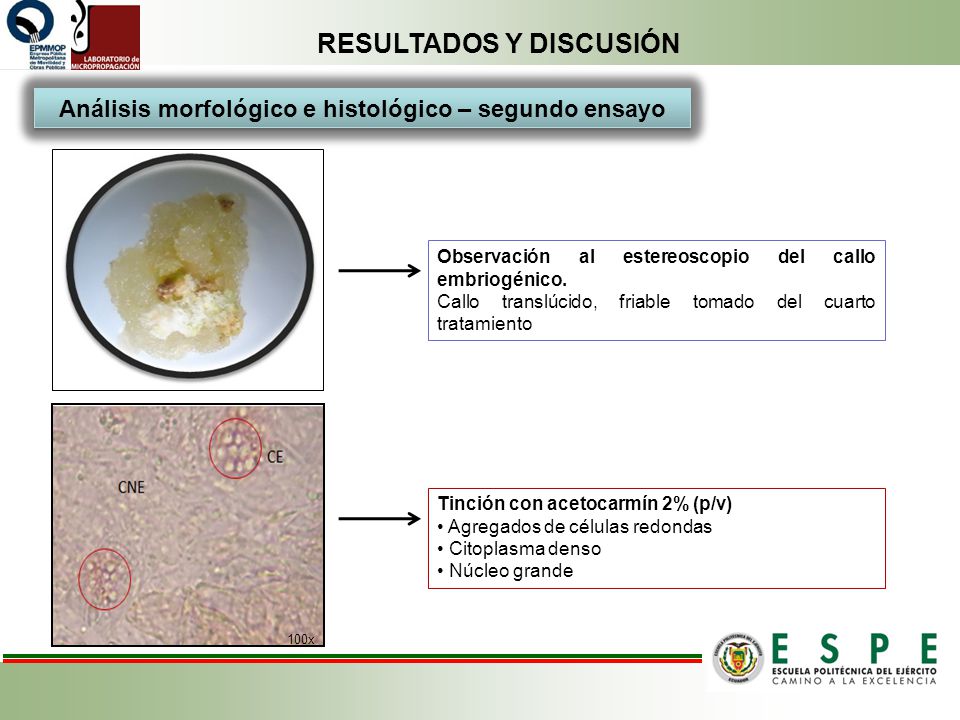

RESULTADOS Y DISCUSIÓN Análisis morfológico e histológico – segundo ensayo Observación al estereoscopio del callo embriogénico. Callo translúcido, friable tomado del cuarto tratamiento Tinción con acetocarmín 2% (p/v) Agregados de células redondas Citoplasma denso Núcleo grande 100x

29 RESULTADOS Y DISCUSIÓN

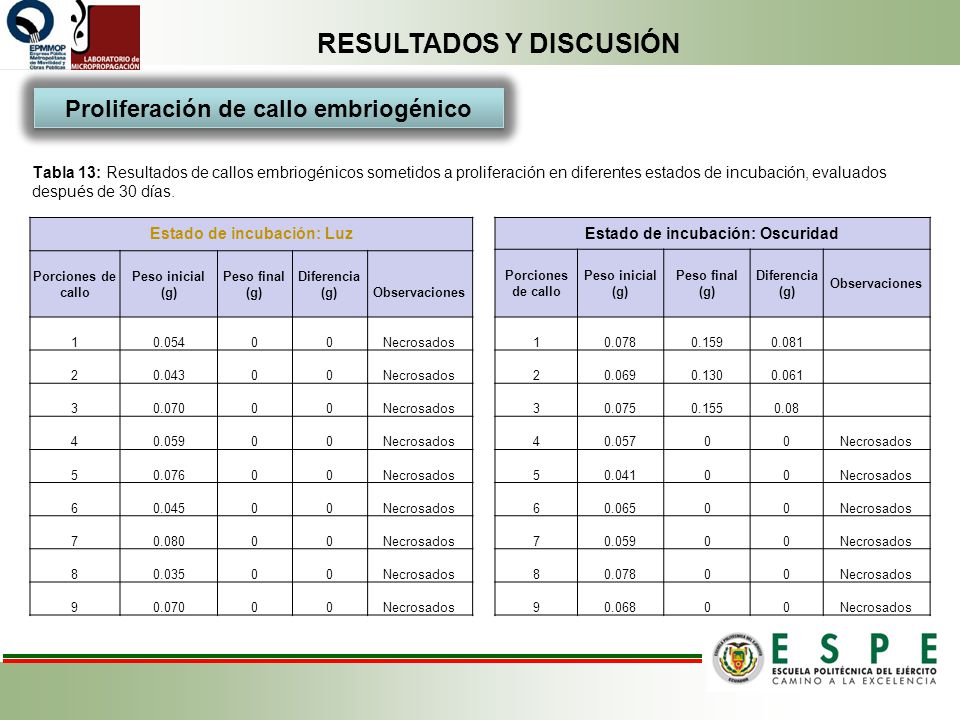

Proliferación de callo embriogénico Tabla 13: Resultados de callos embriogénicos sometidos a proliferación en diferentes estados de incubación, evaluados después de 30 días. Estado de incubación: Luz Porciones de callo Peso inicial (g) Peso final (g) Diferencia (g) Observaciones 1 0.054 Necrosados 2 0.043 3 0.070 4 0.059 5 0.076 6 0.045 7 0.080 8 0.035 9 Estado de incubación: Oscuridad Porciones de callo Peso inicial (g) Peso final Diferencia Observaciones 1 0.078 0.159 0.081 2 0.069 0.130 0.061 3 0.075 0.155 0.08 4 0.057 Necrosados 5 0.041 6 0.065 7 0.059 8 9 0.068

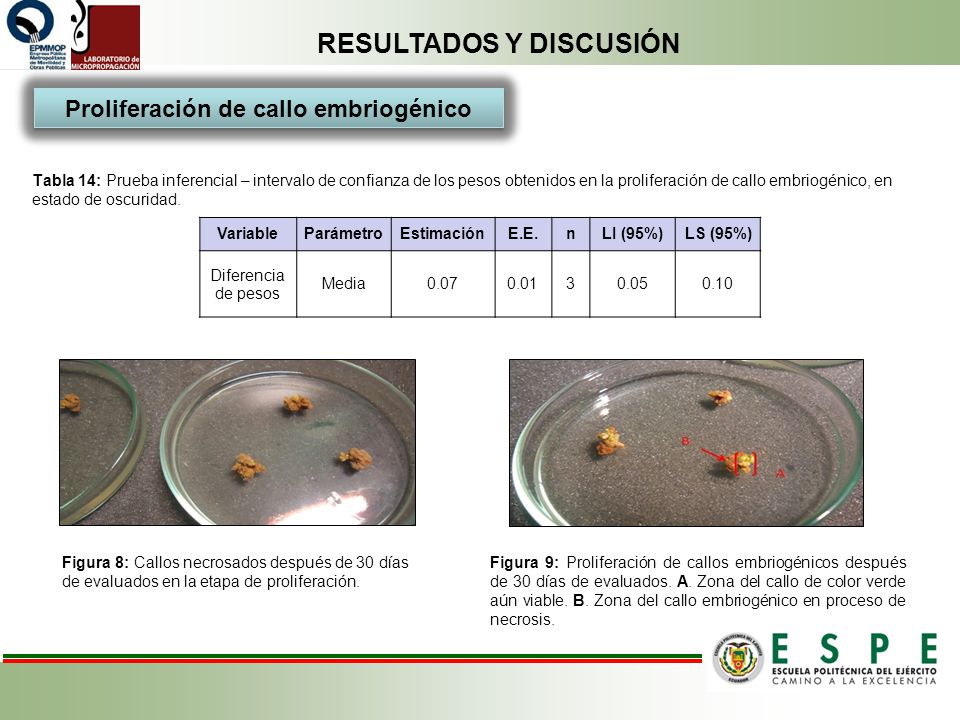

30 Proliferación de callo embriogénico
RESULTADOS Y DISCUSIÓN Proliferación de callo embriogénico Tabla 14: Prueba inferencial – intervalo de confianza de los pesos obtenidos en la proliferación de callo embriogénico, en estado de oscuridad. Variable Parámetro Estimación E.E. n LI (95%) LS (95%) Diferencia de pesos Media 0.07 0.01 3 0.05 0.10 Figura 8: Callos necrosados después de 30 días de evaluados en la etapa de proliferación. Figura 9: Proliferación de callos embriogénicos después de 30 días de evaluados. A. Zona del callo de color verde aún viable. B. Zona del callo embriogénico en proceso de necrosis.

31 CONCLUSIONES El mejor tratamiento de desinfección es el tratamiento con hipoclorito de sodio (NaClO) a una concentración de 1% durante 10 minutos con un lavado previo de las yemas apicales en una solución de detergente durante 40 minutos. La mejor formulación nutritiva evaluada para el establecimiento e inducción es el medio MS a su concentración completa. Con el cuarto tratamiento (3 mg/L 2,4-D mg/L BAP + 45 g/L sacarosa + 10 mg/L mioinositol) del segundo ensayo, se obtiene un porcentaje de 23.8% callos embriogénicos de un total de 63 callos embriogénicos formados en todos los tratamientos, siendo el más óptimo para la inducción a callogénesis in vitro de meristemos apicales de árboles jóvenes de Podocarpus oleifolius. Los callos embriogénicos formados a partir de los meristemos apicales de romerillo son callos translúcidos, friables y de color amarillento. Histológicamente el tejido embriogénico presenta agregados con células redondas e isodiamétricas, citoplasma denso, núcleo grande y la presencia de células meristemáticas. La proliferación de los callos embriogénicos se da en condiciones de oscuridad, pero se ve afectada por el necrosamiento del tejido siendo el medio MS + 2 mg/L 2,4-D + 1 mg/L BAP el adecuado para la proliferación del callo embriogénico evaluado.

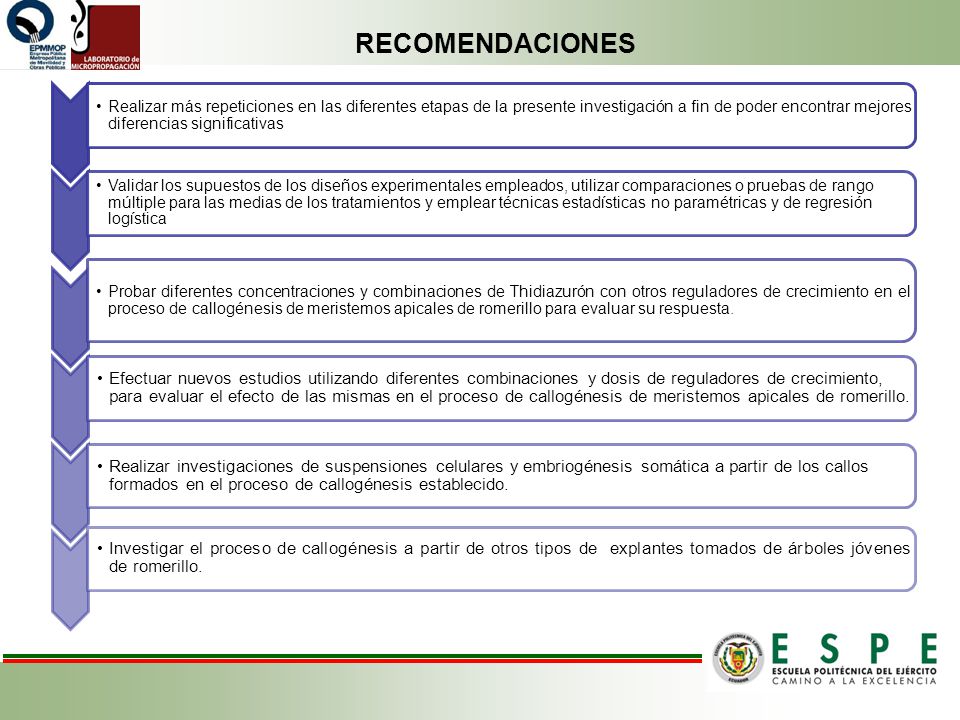

32 RECOMENDACIONES Realizar más repeticiones en las diferentes etapas de la presente investigación a fin de poder encontrar mejores diferencias significativas Validar los supuestos de los diseños experimentales empleados, utilizar comparaciones o pruebas de rango múltiple para las medias de los tratamientos y emplear técnicas estadísticas no paramétricas y de regresión logística Probar diferentes concentraciones y combinaciones de Thidiazurón con otros reguladores de crecimiento en el proceso de callogénesis de meristemos apicales de romerillo para evaluar su respuesta. Efectuar nuevos estudios utilizando diferentes combinaciones y dosis de reguladores de crecimiento, para evaluar el efecto de las mismas en el proceso de callogénesis de meristemos apicales de romerillo. Realizar investigaciones de suspensiones celulares y embriogénesis somática a partir de los callos formados en el proceso de callogénesis establecido. Investigar el proceso de callogénesis a partir de otros tipos de explantes tomados de árboles jóvenes de romerillo.
