ELABORACIÓN DE LOS ESTUDIOS, DISEÑOS URBANO-ARQUITECTÓNICOS Y DE INGENIERÍA PARA LA CONSTRUCCIÓN DEL PUENTE SOBRE LA CALLE 4SUR, EN EL SECTOR DE EL POBLADO.

Presentaciones similares


Presentación del tema: "ELABORACIÓN DE LOS ESTUDIOS, DISEÑOS URBANO-ARQUITECTÓNICOS Y DE INGENIERÍA PARA LA CONSTRUCCIÓN DEL PUENTE SOBRE LA CALLE 4SUR, EN EL SECTOR DE EL POBLADO."— Transcripción de la presentación:

1 ELABORACIÓN DE LOS ESTUDIOS, DISEÑOS URBANO-ARQUITECTÓNICOS Y DE INGENIERÍA PARA LA CONSTRUCCIÓN DEL PUENTE SOBRE LA CALLE 4SUR, EN EL SECTOR DE EL POBLADO Y ESTUDIOS COMPLEMENTARIOS CONTRATISTA: INTERVENTORÍA: EDL LTDA SEDIC S.A. CONTRATO DE CONSULTORÍA 367 DE 2008 ENERO 26 DE 2010

2 LOCALIZACIÓN DEL PROYECTO

3 LOCALIZACIÓN GP 264 SE ENCUENTRA LOCALIZADO EN LA CARRERA 48, AL COSTADO DERECHO DEL ACCESO VEHICULAR DE LA UNIVERSIDAD DE EAFIT SOBRE LA ZONA VERDE, SENTIDO NORTE-SUR

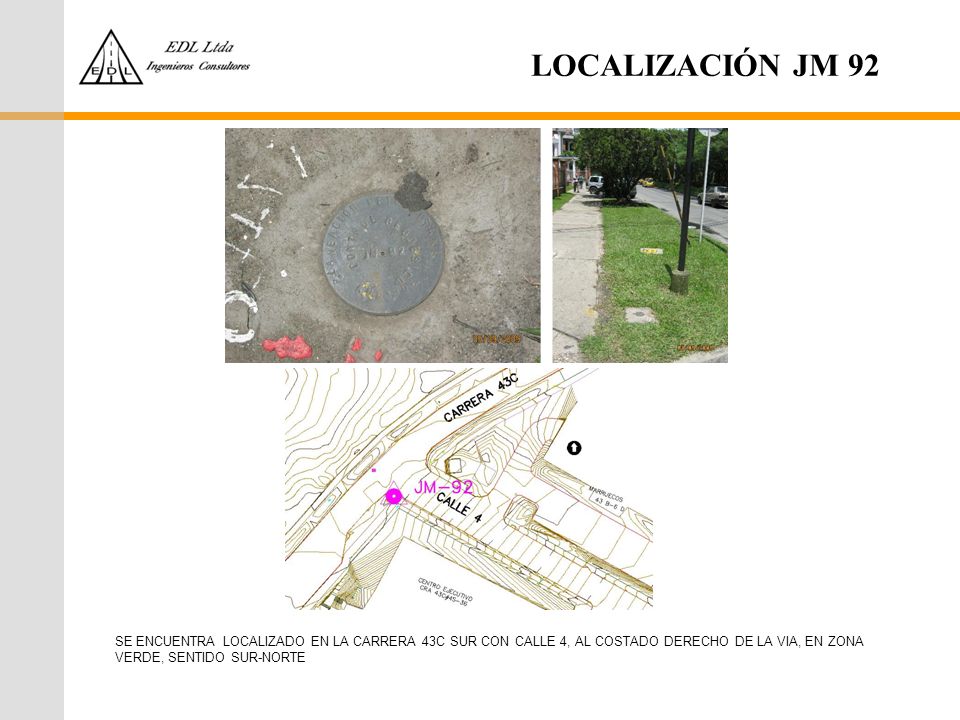

4 LOCALIZACIÓN JM 92 SE ENCUENTRA LOCALIZADO EN LA CARRERA 43C SUR CON CALLE 4, AL COSTADO DERECHO DE LA VIA, EN ZONA VERDE, SENTIDO SUR-NORTE

5 LOCALIZACIÓN JM 92A SE ENCUENTRA LOCALIZADO EN LA CALLE 4 CON CARRERA 43, AL COSTADO DERECHO DE LA VIA SOBRE EL ANDÉN EN SENTIDO OCCIDENTE - ORIENTE

6 ESTUDIO DE TRÁNSITO RECOPILACIÓN Y ANÁLISIS DE INFORMACIÓN En el área de influencia se realizó la toma de información primaria, compuesta por: aforos vehiculares, inventario de señalización e inventario de infraestructura vial. Dado que en la actualidad el tramo de vía a construir no existe, los conteos se realizaron sobre corredores paralelos al futuro proyecto, en las siguientes estaciones: Calle 10 x Avenida Regional (Estación Poblado) Calle 12 sur x Avenida Regional (Estación Aguacatala)

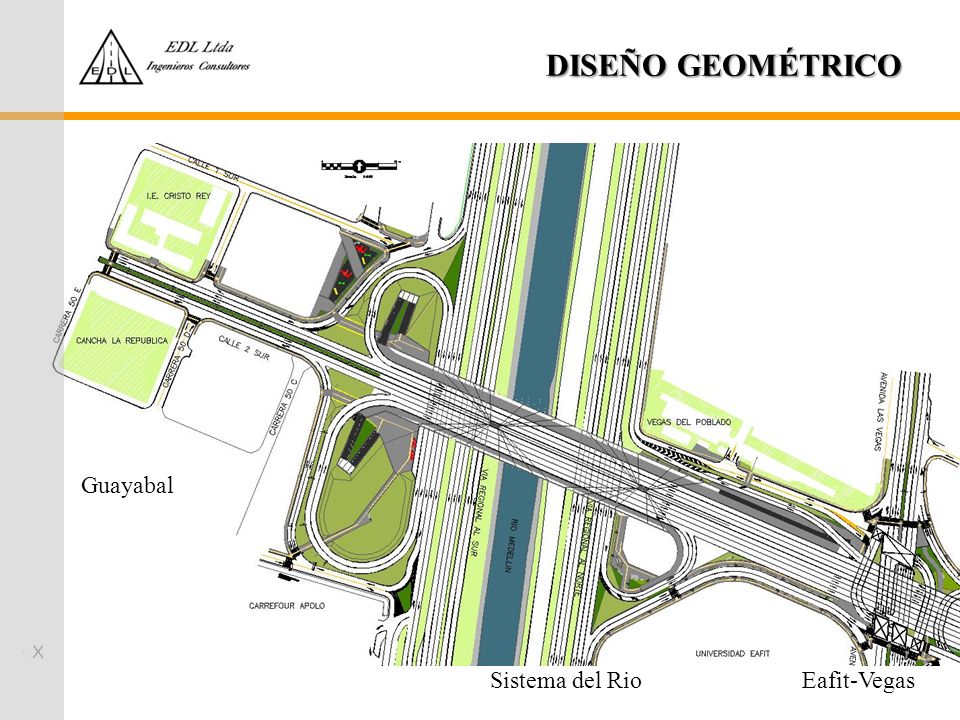

7 DISEÑO GEOMÉTRICO Guayabal Eafit-VegasSistema del Rio

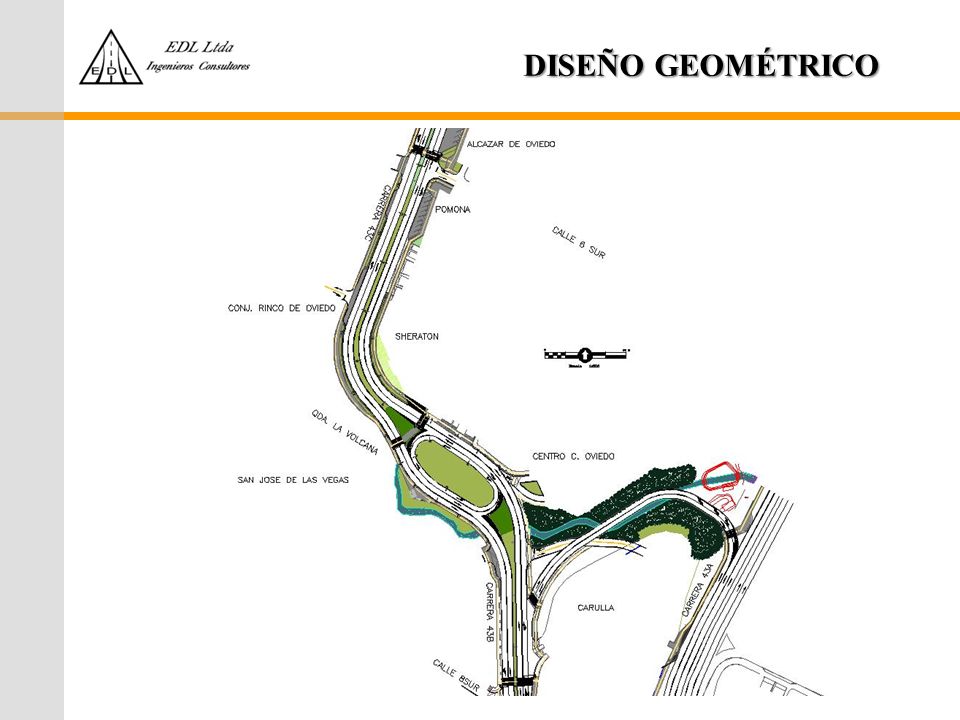

8 DISEÑO GEOMÉTRICO Carrera 43C- Los González Las Vegas Eafit

9 DISEÑO GEOMÉTRICO

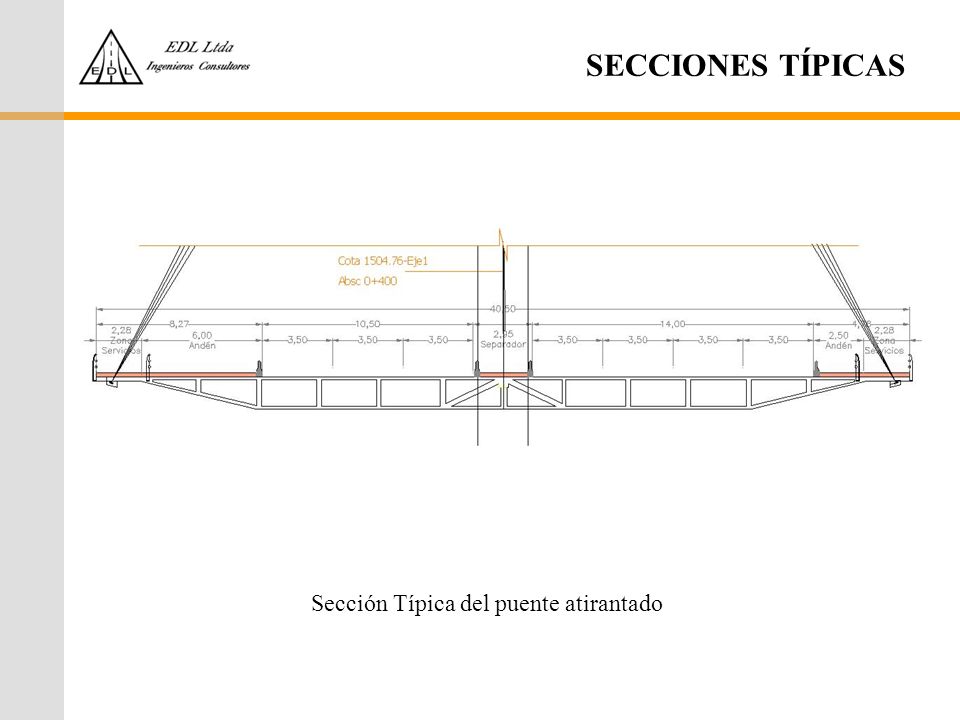

10 SECCIONES TÍPICAS Sección Típica del puente atirantado

11 Longitud del puente 560 metros

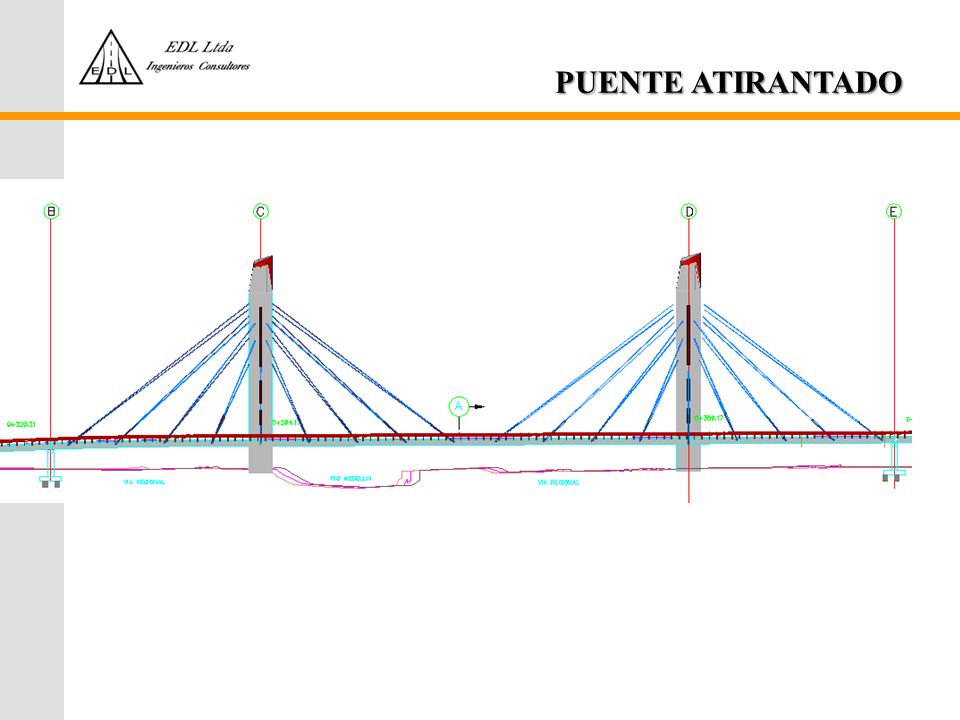

12 PUENTE ATIRANTADO

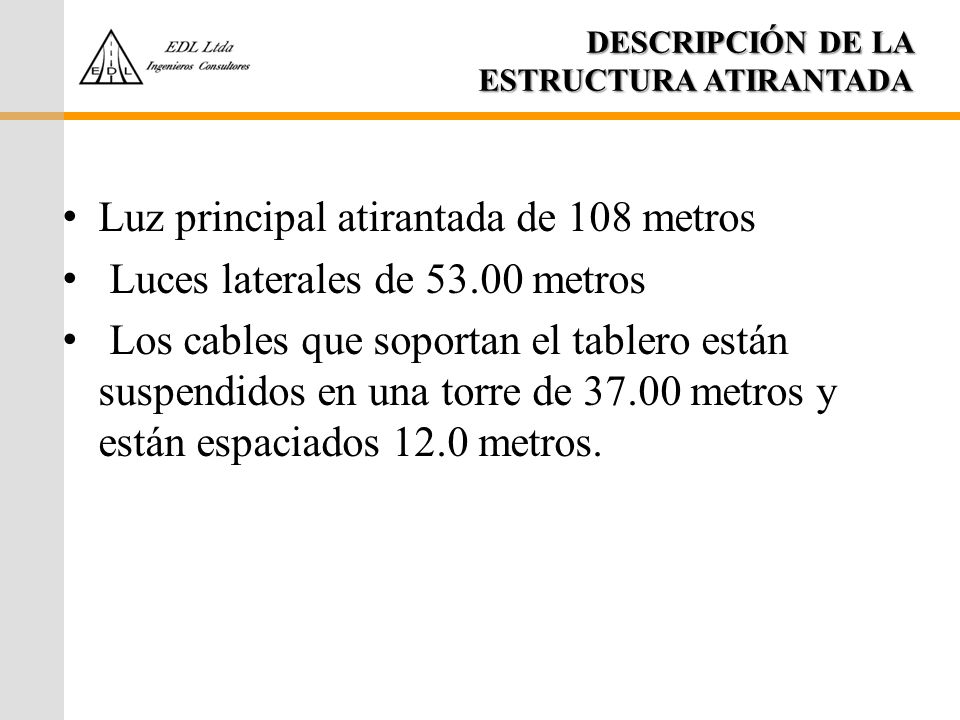

13 DESCRIPCIÓN DE LA ESTRUCTURA ATIRANTADA Luz principal atirantada de 108 metros Luces laterales de metros Los cables que soportan el tablero están suspendidos en una torre de metros y están espaciados 12.0 metros.

14 PUENTE ATIRANTADO

15 PLANTA PUENTE VIGA CAJÓN

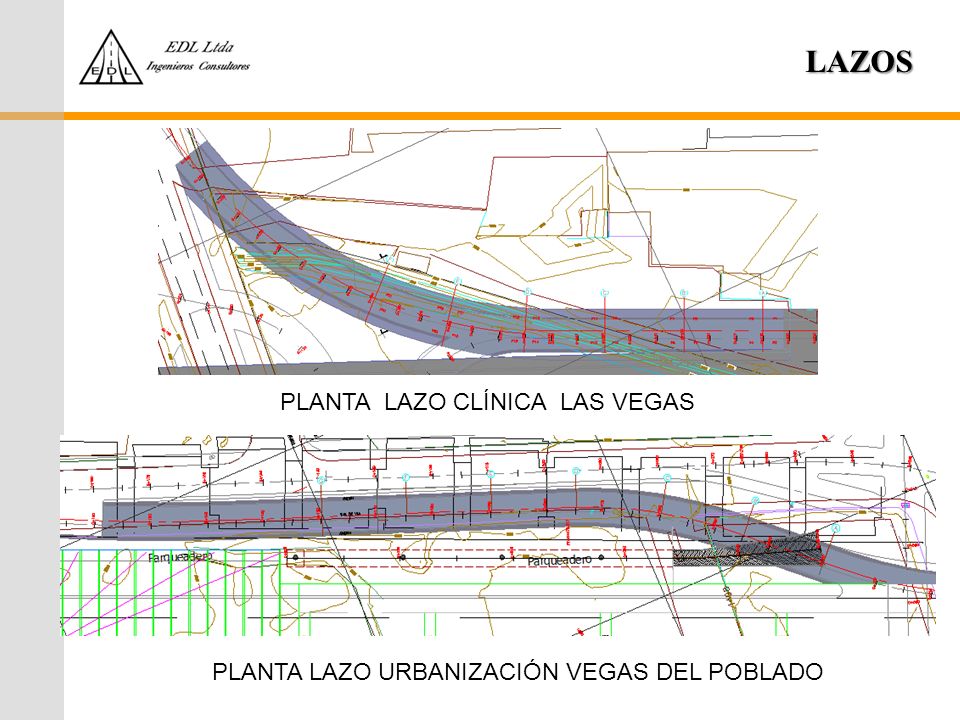

16 LAZOS PLANTA LAZO CLÍNICA LAS VEGAS PLANTA LAZO URBANIZACIÓN VEGAS DEL POBLADO

17 LAZOS PLANTA ELEVACIÓN
