Conceptos de Física Nuclear

Presentación del tema: "Conceptos de Física Nuclear"— Transcripción de la presentación:

1 Conceptos de Física Nuclear
Ing. Jorge O. Odetto

2 Modelo atómico De Dalton (1776–1844) 1803

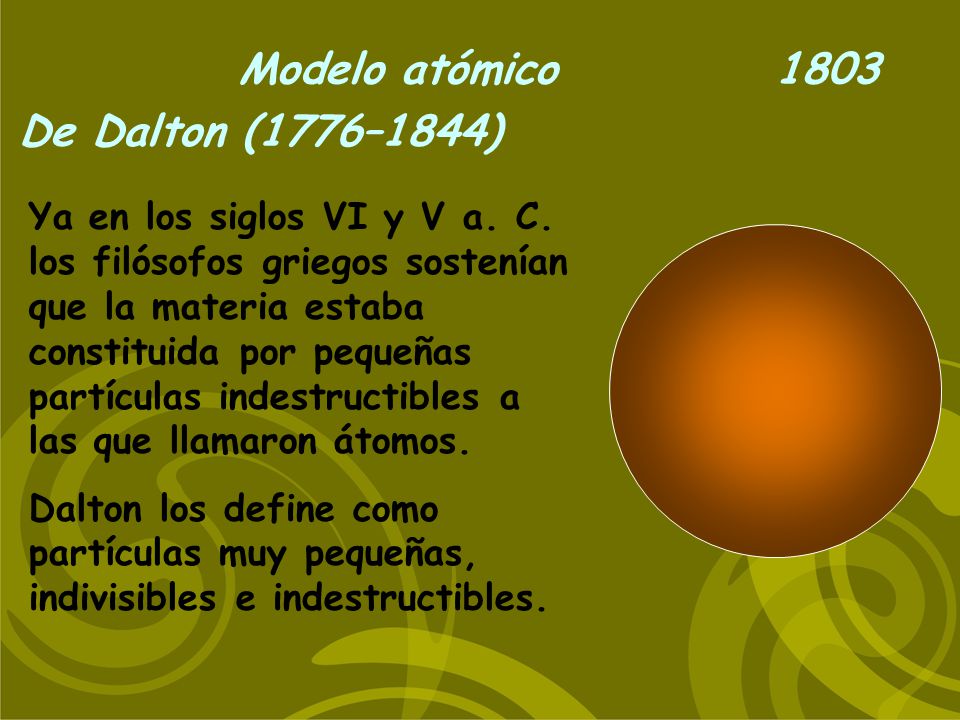

Ya en los siglos VI y V a. C. los filósofos griegos sostenían que la materia estaba constituida por pequeñas partículas indestructibles a las que llamaron átomos. Dalton los define como partículas muy pequeñas, indivisibles e indestructibles.

3 _ + Modelo atómico 1897 De Thompson (1856–1940)

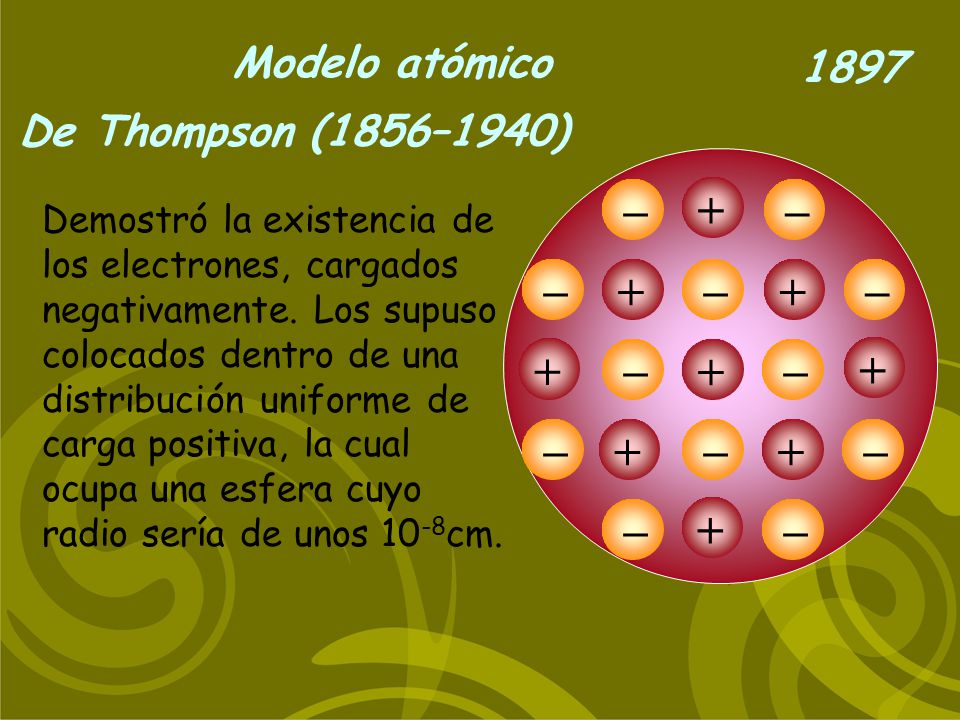

Demostró la existencia de los electrones, cargados negativamente. Los supuso colocados dentro de una distribución uniforme de carga positiva, la cual ocupa una esfera cuyo radio sería de unos 10-8cm.

4 _ _ _ _ _ _ _ _ _ _ _ + _ _ _ _ _ _ _ Modelo atómico 1909

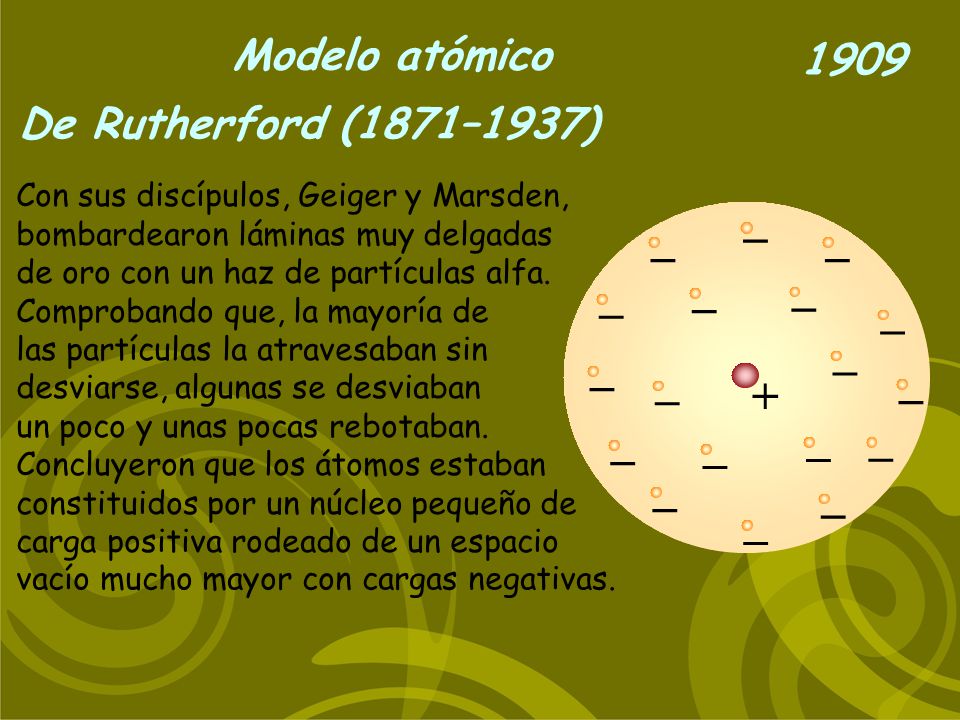

De Rutherford (1871–1937) Con sus discípulos, Geiger y Marsden, bombardearon láminas muy delgadas de oro con un haz de partículas alfa Comprobando que, la mayoría de las partículas la atravesaban sin desviarse, algunas se desviaban un poco y unas pocas rebotaban. Concluyeron que los átomos estaban constituidos por un núcleo pequeño de carga positiva rodeado de un espacio vacío mucho mayor con cargas negativas. _ _ _ _ _ _ _ _ _ _ _ + _ _ _ _ _ _ _

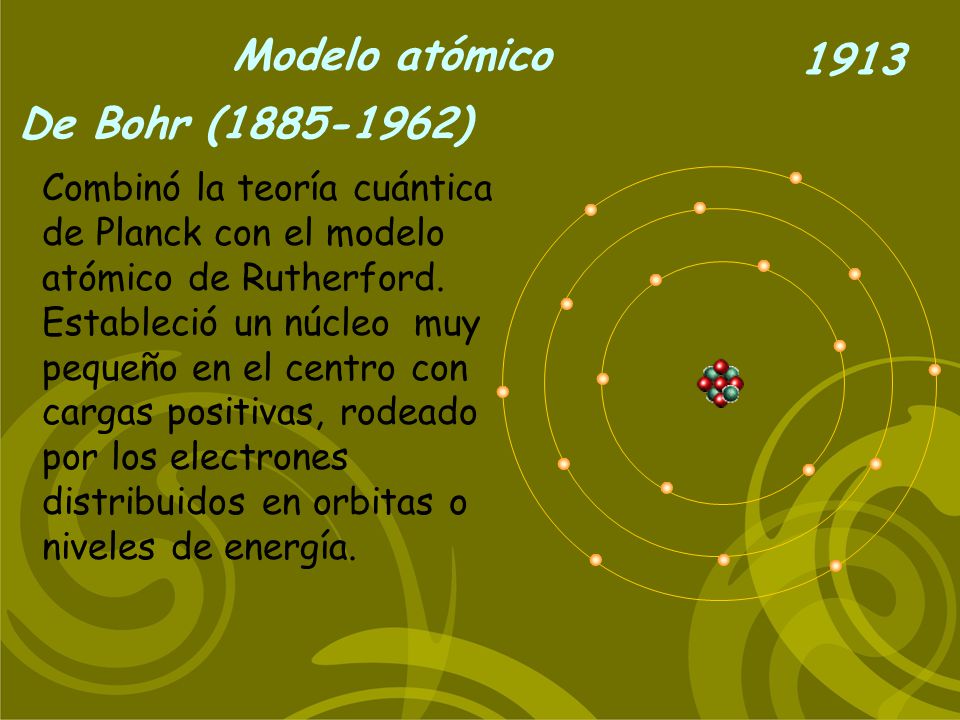

5 Modelo atómico 1913 De Bohr (1885-1962)
Combinó la teoría cuántica de Planck con el modelo atómico de Rutherford. Estableció un núcleo muy pequeño en el centro con cargas positivas, rodeado por los electrones distribuidos en orbitas o niveles de energía.

6 De la mecánica cuántica

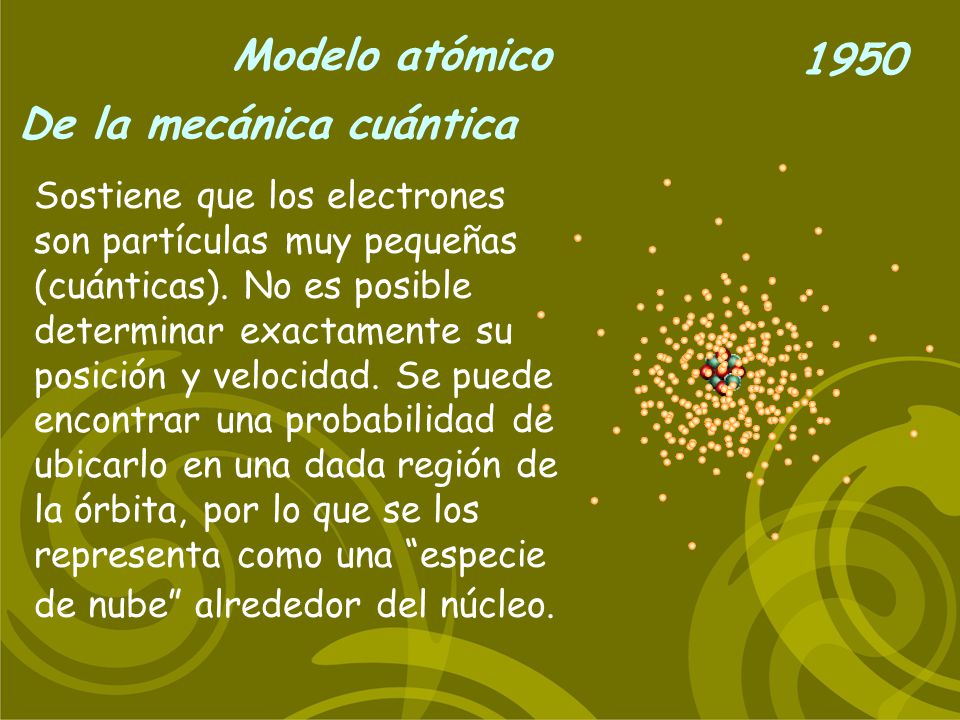

Modelo atómico 1950 De la mecánica cuántica Sostiene que los electrones son partículas muy pequeñas (cuánticas). No es posible determinar exactamente su posición y velocidad. Se puede encontrar una probabilidad de ubicarlo en una dada región de la órbita, por lo que se los representa como una “especie de nube” alrededor del núcleo.

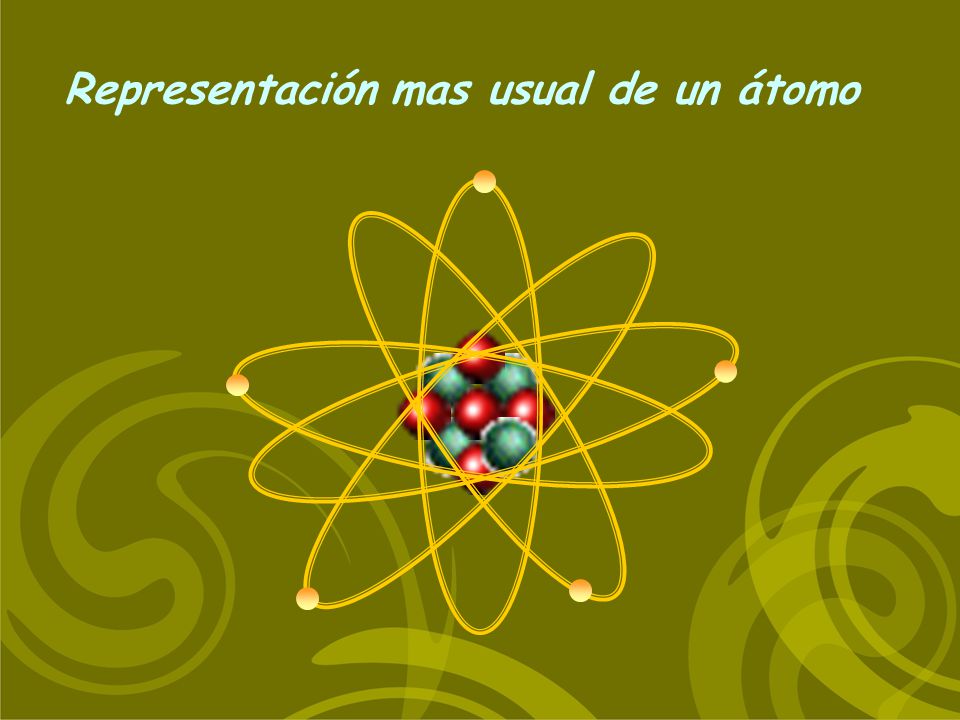

7 Representación mas usual de un átomo

8 Número Atómico – Número Másico
Número Atómico : Es el número de protones ( Z ) que tiene el núcleo. Ej. : Uranio Z= 92 Número Másico : Es la suma de los protones y ( A ) de los neutrónes que tiene el núcleo. Ej. : Iodo I (Z= 53) 53 protones y 78 neutrónes = 131

9 Nucleidos Símbolo : H A Z Ej. : Calcio Ca 40 20

10 Es el mas liviano de todos los elementos.

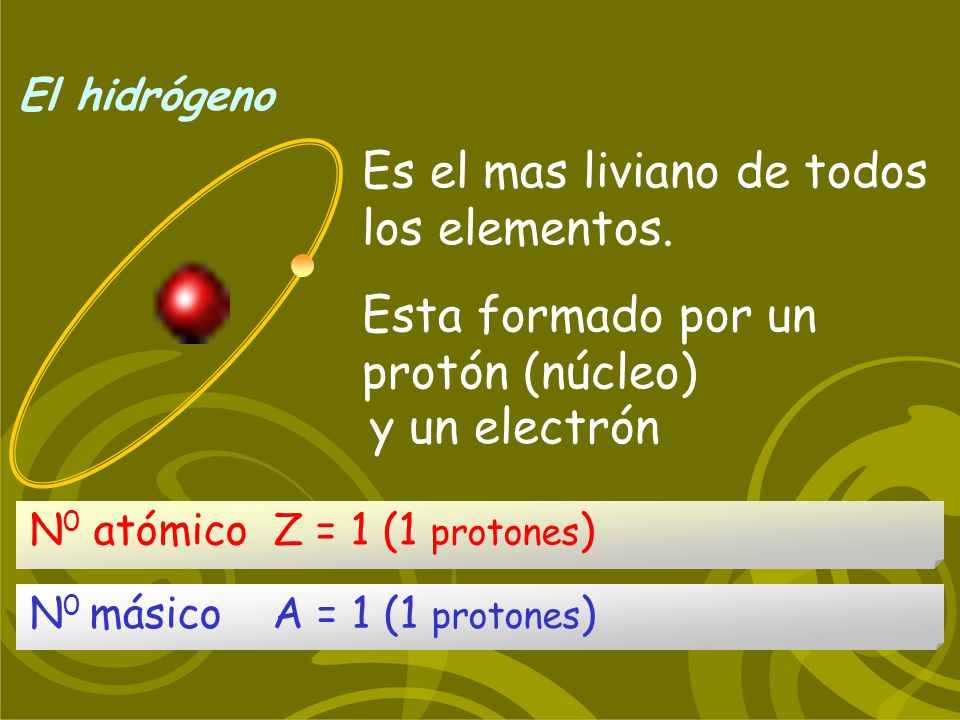

El hidrógeno Es el mas liviano de todos los elementos. Esta formado por un protón (núcleo) y un electrón N0 atómico Z = 1 (1 protones) N0 másico A = 1 (1 protones)

11 H1(hidrógeno) Z = 1 A = 1 (1 protón)
ISÓTOPOS El hidrógeno No Atómico (no varía) No de Masa (aumenta) H1(hidrógeno) Z = 1 A = 1 (1 protón) H2(deuterio) Z = A = 2 (1 protón + 1 neutro) H3(tritio) Z = 1 A = 3 (1 protón + 2 neutro)

12 N0 atómico Z= 92 (92 protones)

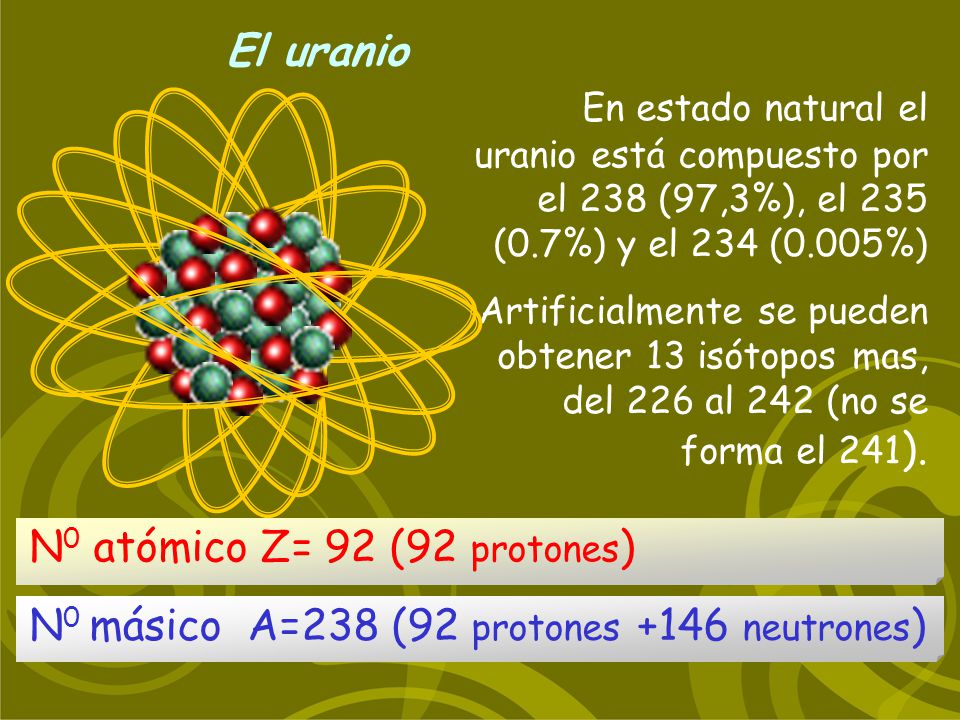

El uranio En estado natural el uranio está compuesto por el 238 (97,3%), el 235 (0.7%) y el 234 (0.005%) Artificialmente se pueden obtener 13 isótopos mas, del 226 al 242 (no se forma el 241). N0 atómico Z= 92 (92 protones) N0 másico A=238 (92 protones +146 neutrones)

13 Equivalencia entre Masa y Energía

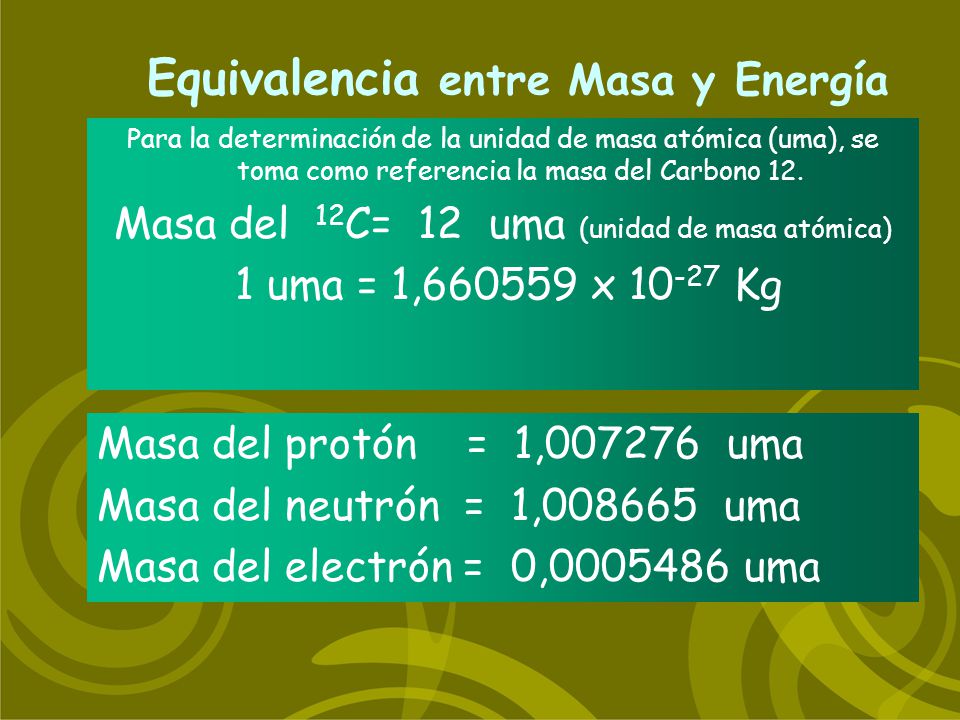

Para la determinación de la unidad de masa atómica (uma), se toma como referencia la masa del Carbono 12. Masa del 12C= 12 uma (unidad de masa atómica) 1 uma = 1, x Kg Masa del protón = 1, uma Masa del neutrón = 1, uma Masa del electrón = 0, uma

14 Energía de Enlace ΔM = [ Z (mp + me) + (A-Z) mn ] – M > 0
ΔM = Defecto másico ΔM = Z . 1, (A-Z) 1, – M ΔM = Z . mH + N . Mn – M Eu Eu: Energía para separar el núcleo en sus nucleones constitutivos.

15 Equivalencia entre Masa y Energía

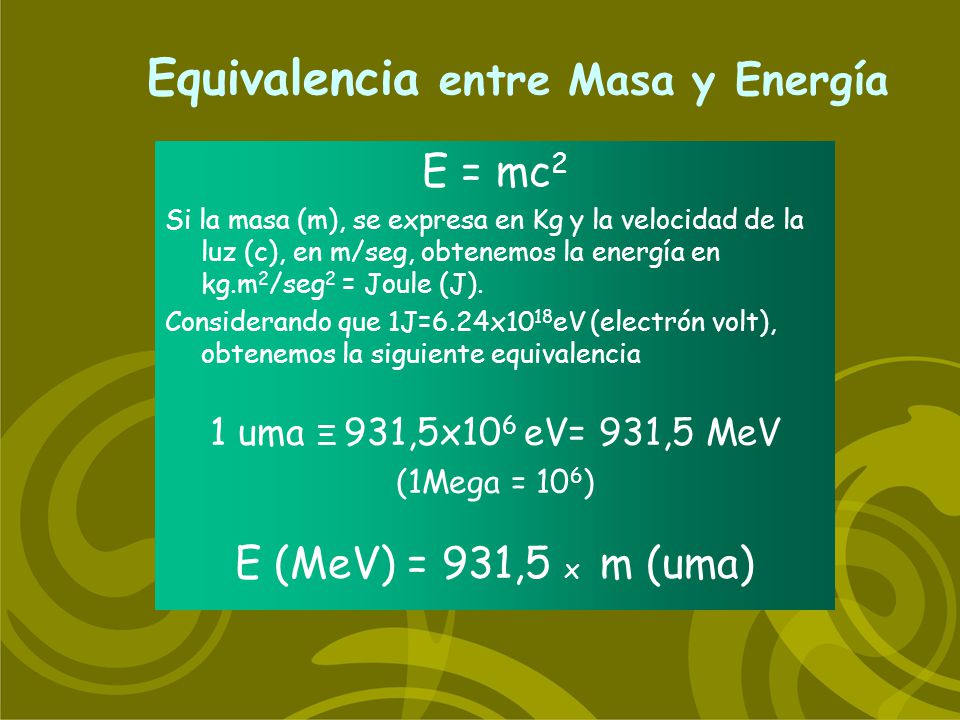

E = mc2 Si la masa (m), se expresa en Kg y la velocidad de la luz (c), en m/seg, obtenemos la energía en kg.m2/seg2 = Joule (J). Considerando que 1J=6.24x1018eV (electrón volt), obtenemos la siguiente equivalencia 1 uma Ξ 931,5x106 eV= 931,5 MeV (1Mega = 106) E (MeV) = 931,5 x m (uma)

16 NÚCLEO DE 2He4 = 2 neutrones + 2 prot.

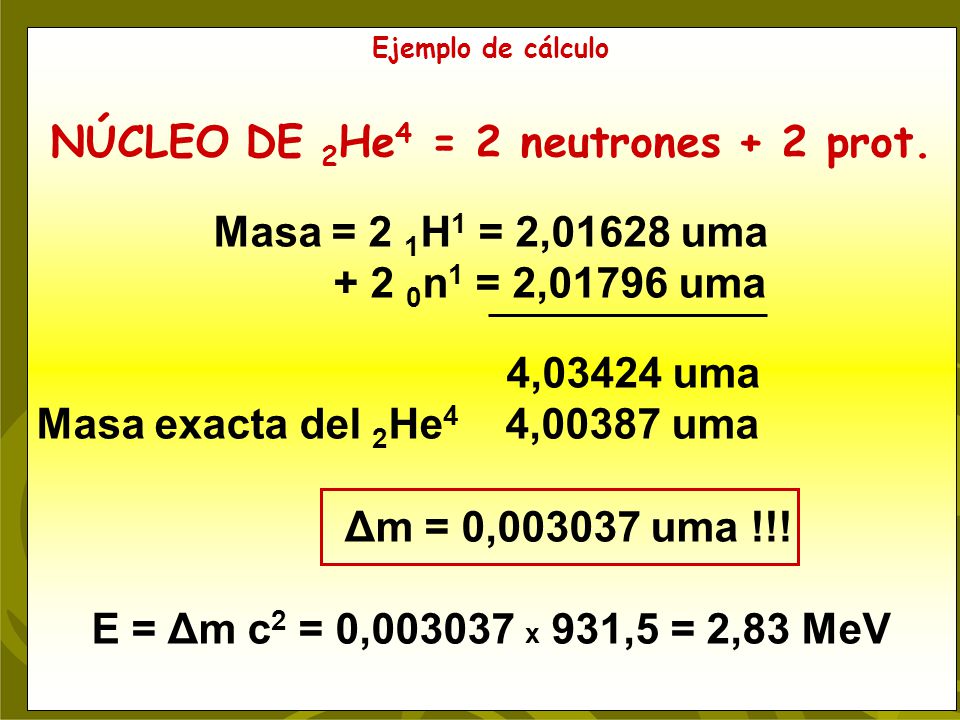

Ejemplo de cálculo NÚCLEO DE 2He4 = 2 neutrones + 2 prot. Masa = 2 1H1 = 2,01628 uma + 2 0n1 = 2,01796 uma 4,03424 uma Masa exacta del 2He4 4,00387 uma Δm = 0, uma !!! E = Δm c2 = 0, x 931,5 = 2,83 MeV

17 DESINTEGRACIÓN RADIACTIVA

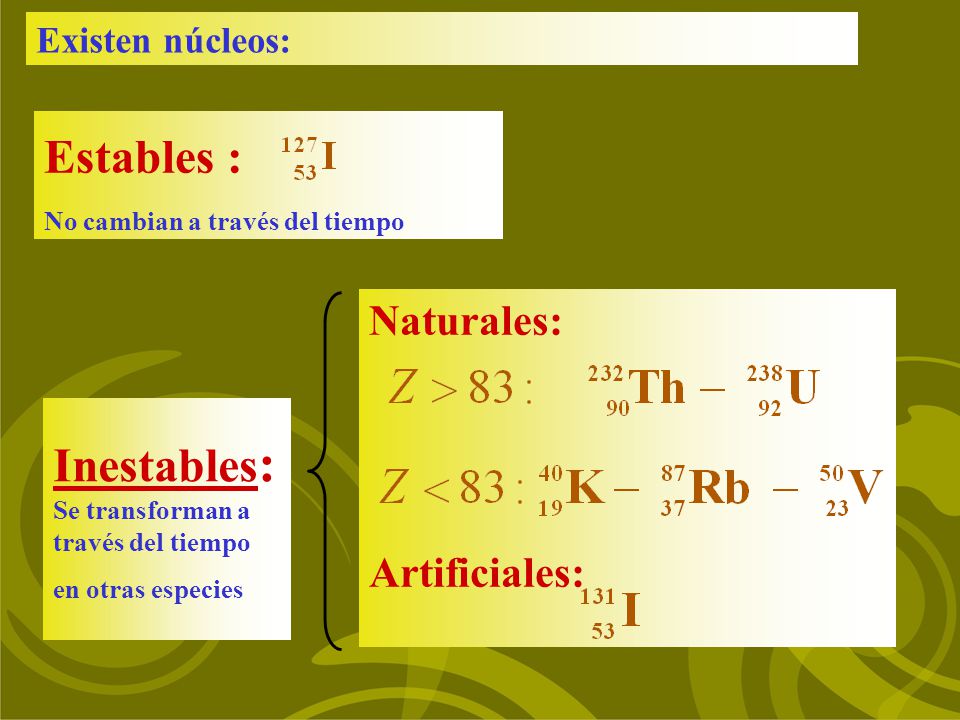

18 Estables : No cambian a través del tiempo
Existen núcleos: Estables : No cambian a través del tiempo Naturales: Artificiales: Inestables: Se transforman a través del tiempo en otras especies

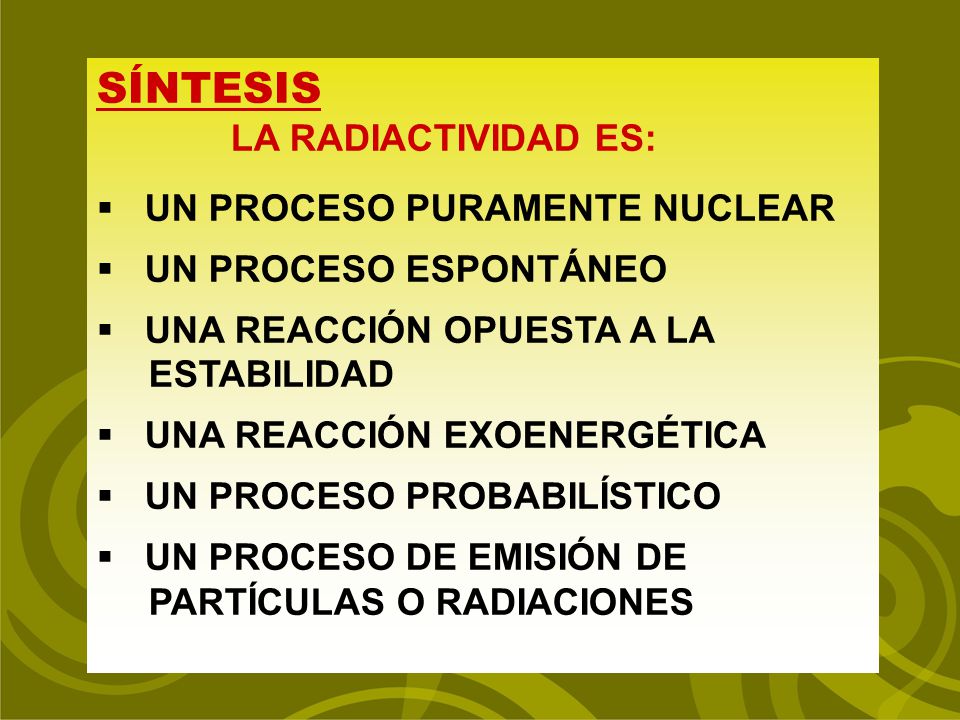

19 SÍNTESIS LA RADIACTIVIDAD ES: UN PROCESO PURAMENTE NUCLEAR
UN PROCESO ESPONTÁNEO UNA REACCIÓN OPUESTA A LA ESTABILIDAD UNA REACCIÓN EXOENERGÉTICA UN PROCESO PROBABILÍSTICO UN PROCESO DE EMISIÓN DE PARTÍCULAS O RADIACIONES

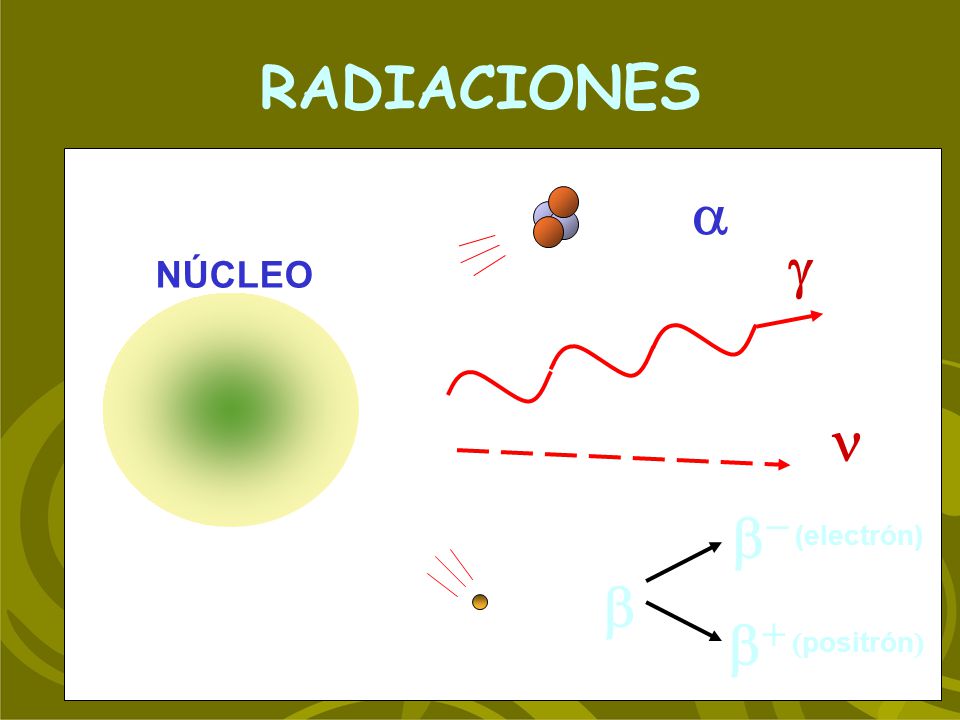

20 RADIACIONES a g NÚCLEO n b- (electrón) b b+ (positrón)

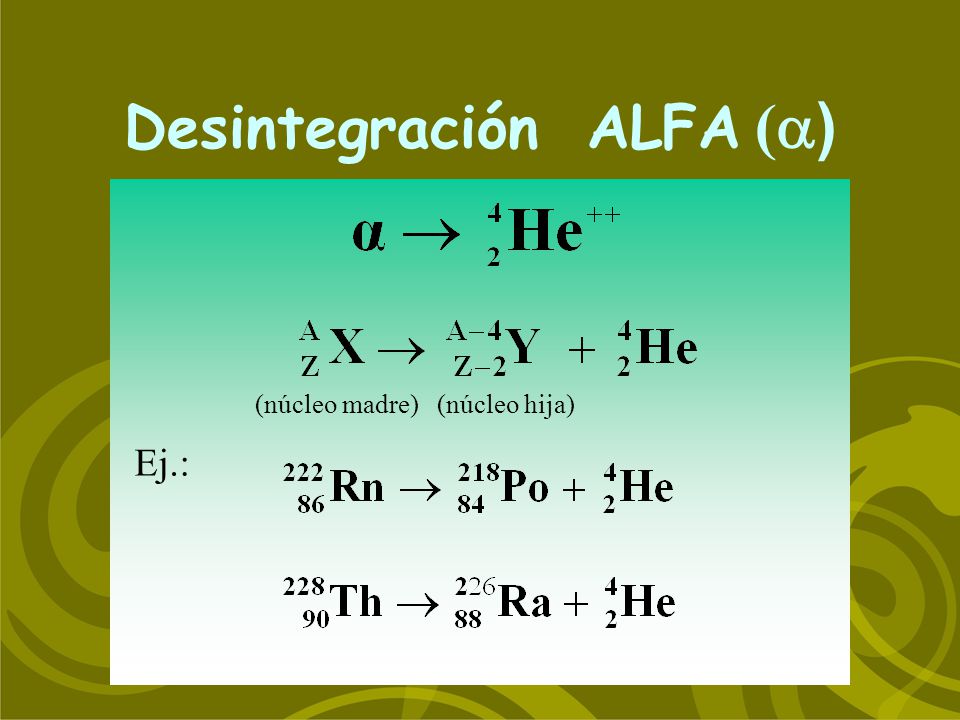

21 Desintegración ALFA ()

22 Desintegración ALFA ()
Ej.: (núcleo madre) (núcleo hija)

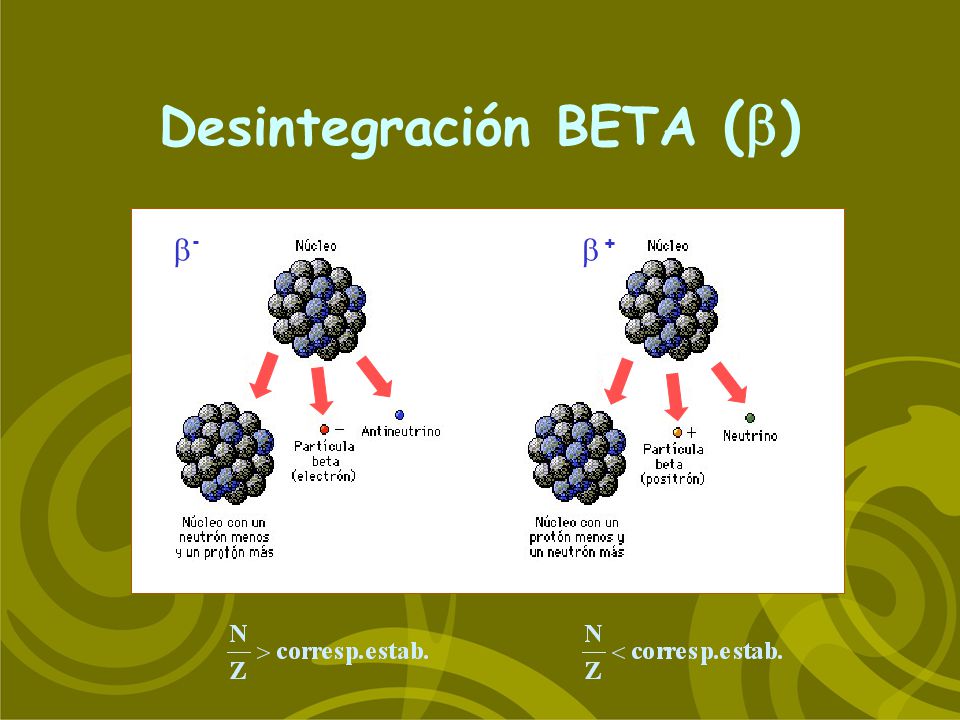

23 Desintegración BETA ()
- +

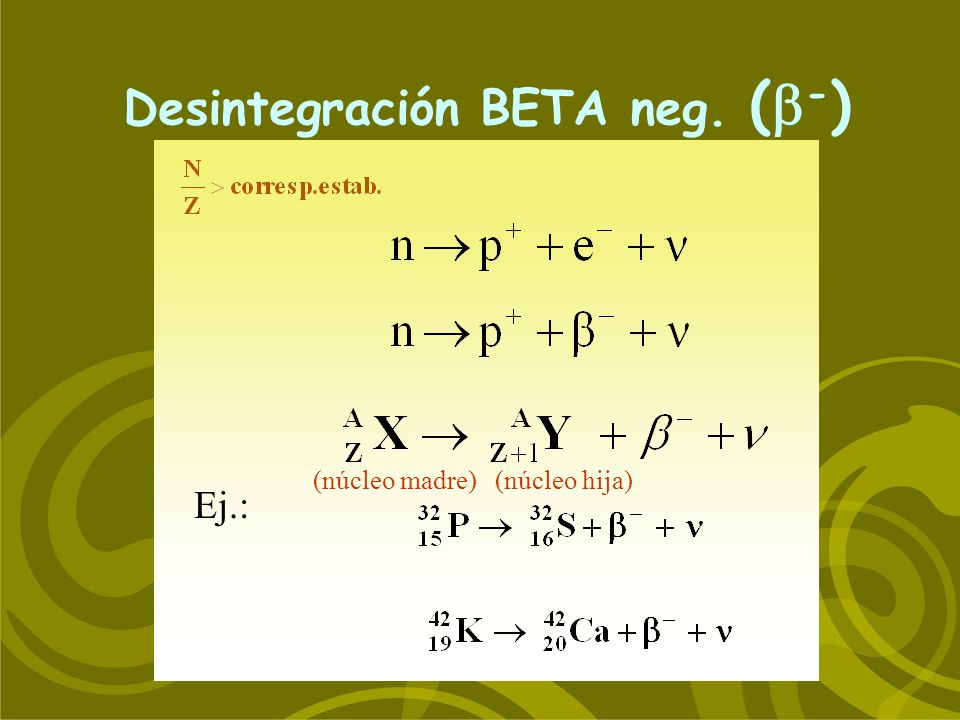

24 Desintegración BETA neg. (-)
Ej.: (núcleo madre) (núcleo hija)

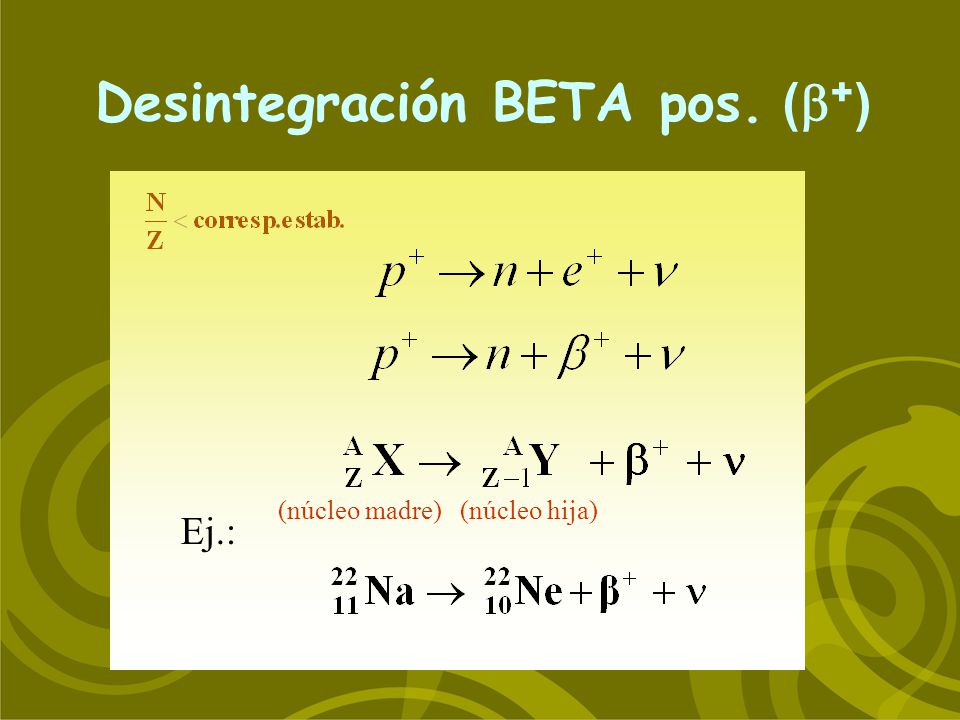

25 Desintegración BETA pos. (+)
Ej.: (núcleo madre) (núcleo hija)

26 Desintegración Gamma ()

27 Desintegración Gamma ()

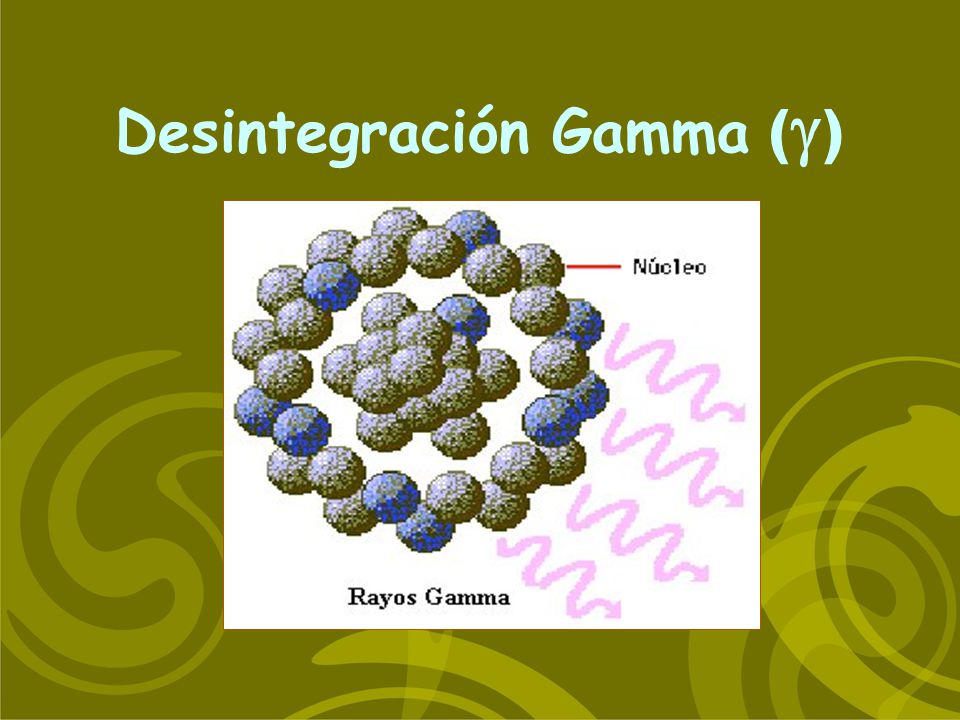

En la desintegración  y  el nucleido hija puede quedar momentáneamente en un estado excitado (energía mayor que la correspondiente al nivel de la hija). Ese exceso de energía rápidamente lo emite como radiación gamma. La radiación gamma (γ) (o rayos gamma) es un tipo de radiación electromagnética, y por tanto formada por fotones

28 Desintegración Gamma ()
Ej.

29 Radiaciones Ionizantes (Interacciones de partículas  y )
Excitación: La energía no alcanza para arrancar un electrón H2O H2O* molécula de agua molécula de agua excitada 2 H2O H2O H2 2 moléculas de molécula de agua molécula de agua excitadas oxigenada hidrógeno

30 Radiaciones Ionizantes (Interacciones de partículas  y 
Ionización: La energía alcanza para arrancar un electrón y producir una ionización. P.Ej. en el aire: O O e- molécula de oxígeno molécula de oxígeno ionizada N N e- molécula de nitrógeno molécula de nitrógeno ionizada número de pares iónicos Ionización específica = cm de trayectória Ej. Aire :  ( 4 uma) : a pares iónicos/cm  ( 0,00055 uma) : 30 a 300

31 IONIZACION ESPECIFICA

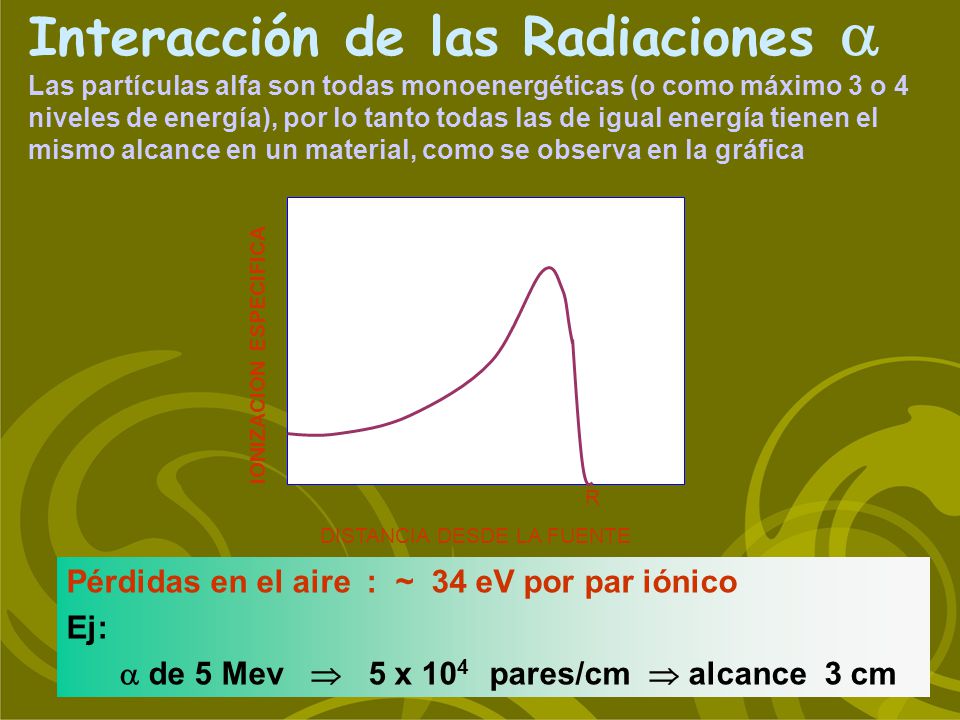

Interacción de las Radiaciones  Las partículas alfa son todas monoenergéticas (o como máximo 3 o 4 niveles de energía), por lo tanto todas las de igual energía tienen el mismo alcance en un material, como se observa en la gráfica IONIZACION ESPECIFICA R DISTANCIA DESDE LA FUENTE Pérdidas en el aire : ~ 34 eV por par iónico Ej:  de 5 Mev  5 x pares/cm  alcance 3 cm

32 Interacción de las Radiaciones 

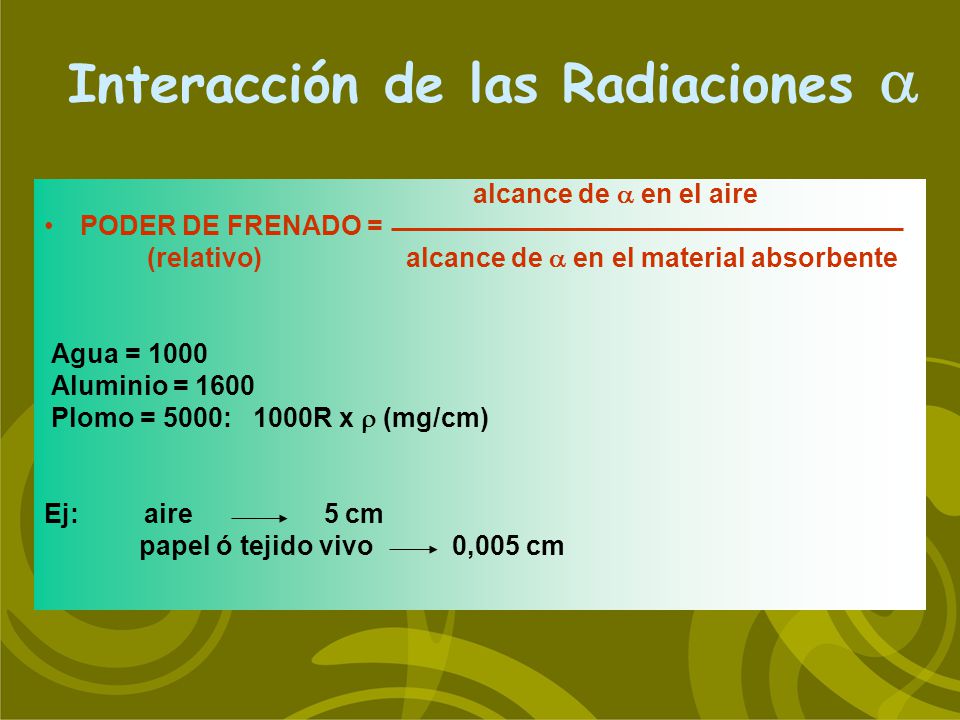

alcance de  en el aire PODER DE FRENADO = (relativo) alcance de  en el material absorbente Agua = 1000 Aluminio = 1600 Plomo = 5000: R x  (mg/cm) Ej: aire cm papel ó tejido vivo ,005 cm

33 Interacción de las Radiaciones 

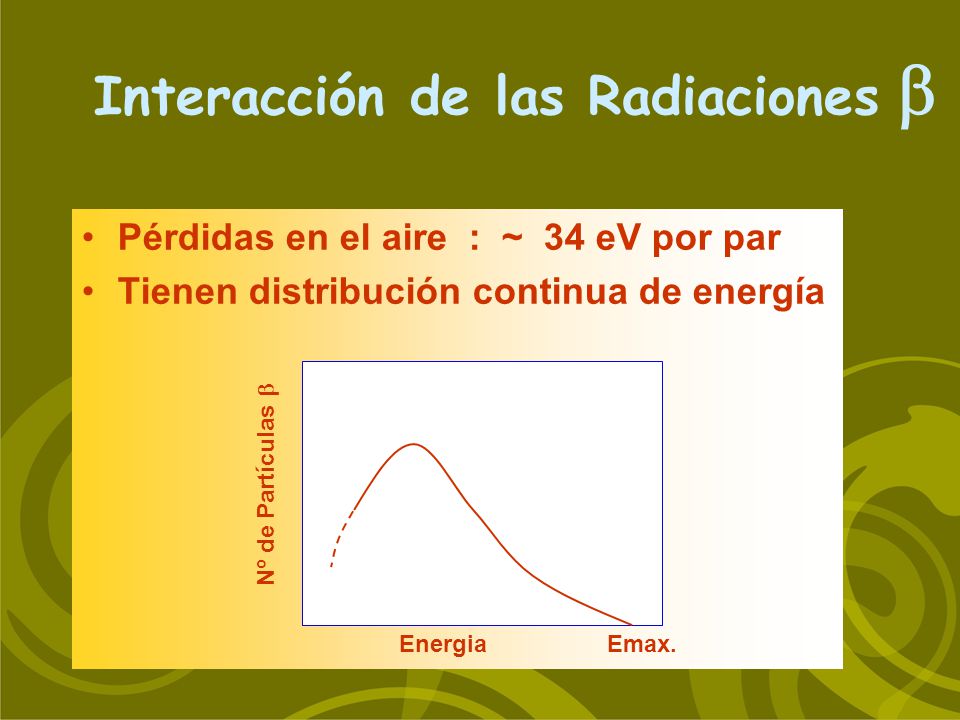

Pérdidas en el aire : ~ 34 eV por par Tienen distribución continua de energía Nº de Partículas  Energia Emax.

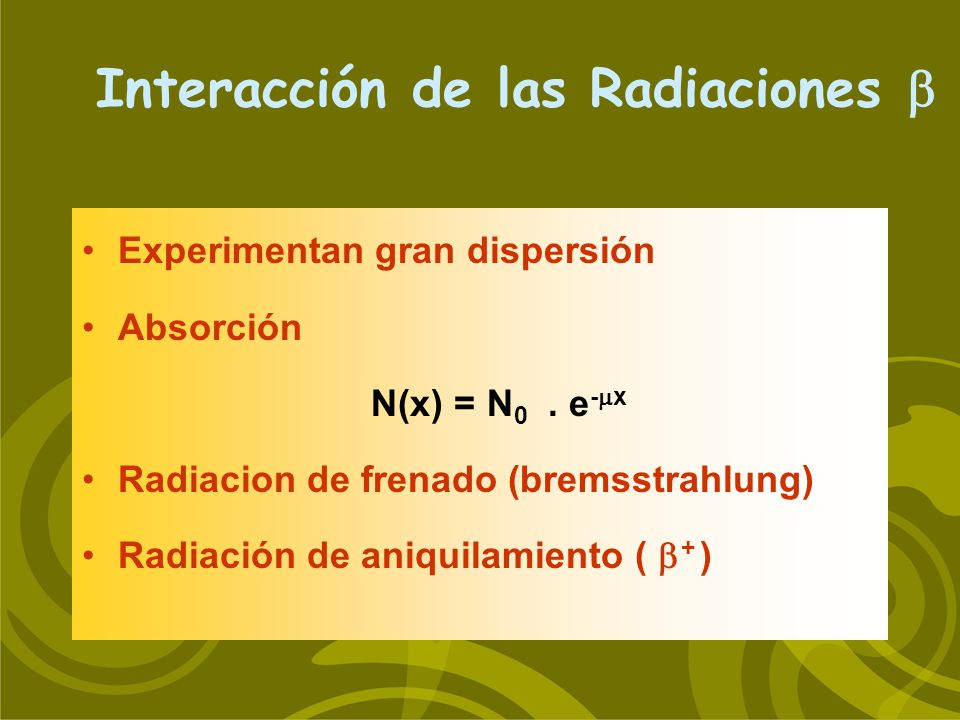

34 Interacción de las Radiaciones 
Experimentan gran dispersión Absorción N(x) = N0 . e-x Radiacion de frenado (bremsstrahlung) Radiación de aniquilamiento ( + )

35 Interacción de los rayos X y 

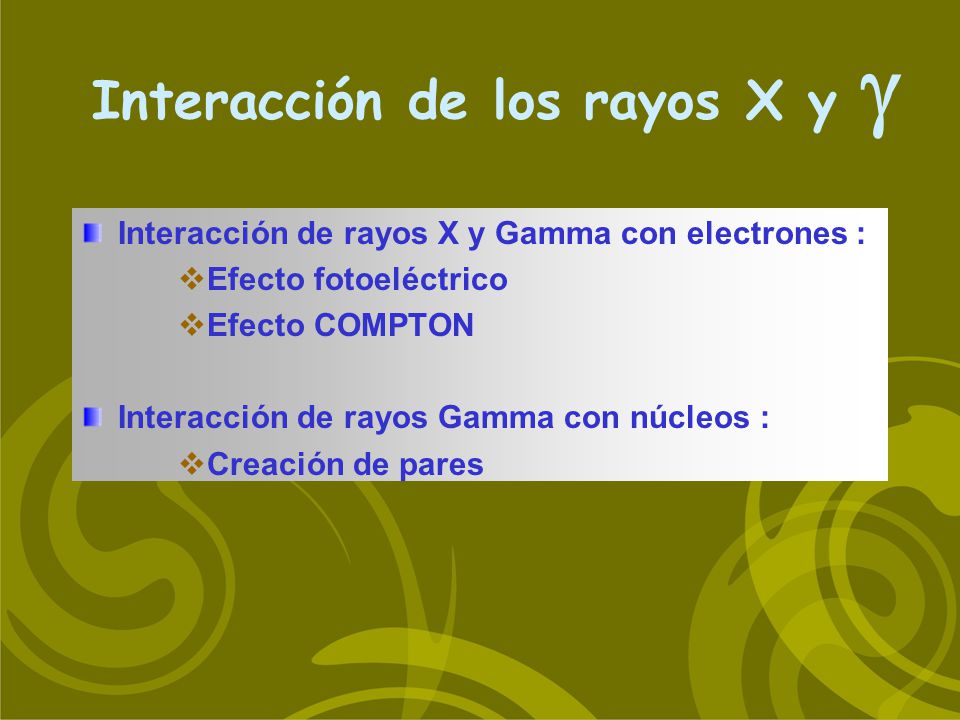

Interacción de rayos X y Gamma con electrones : Efecto fotoeléctrico Efecto COMPTON Interacción de rayos Gamma con núcleos : Creación de pares

36 Efecto Fotoeléctrico  

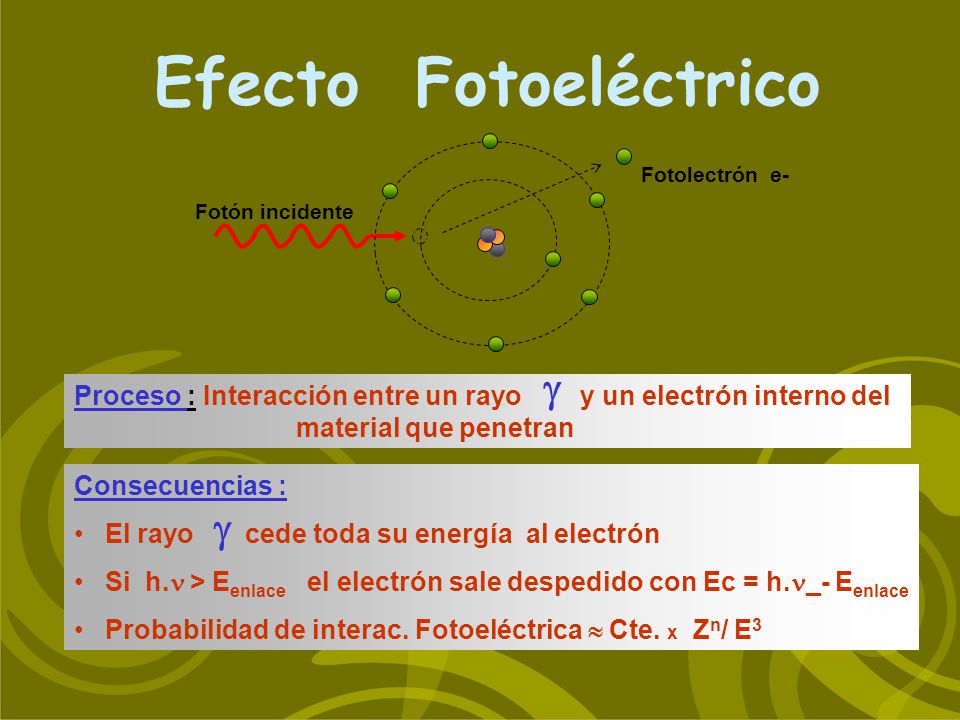

Fotolectrón e- Fotón incidente Proceso : Interacción entre un rayo y un electrón interno del material que penetran  Consecuencias : El rayo cede toda su energía al electrón Si h. > Eenlace el electrón sale despedido con Ec = h._- Eenlace Probabilidad de interac. Fotoeléctrica  Cte. x Zn/ E3 

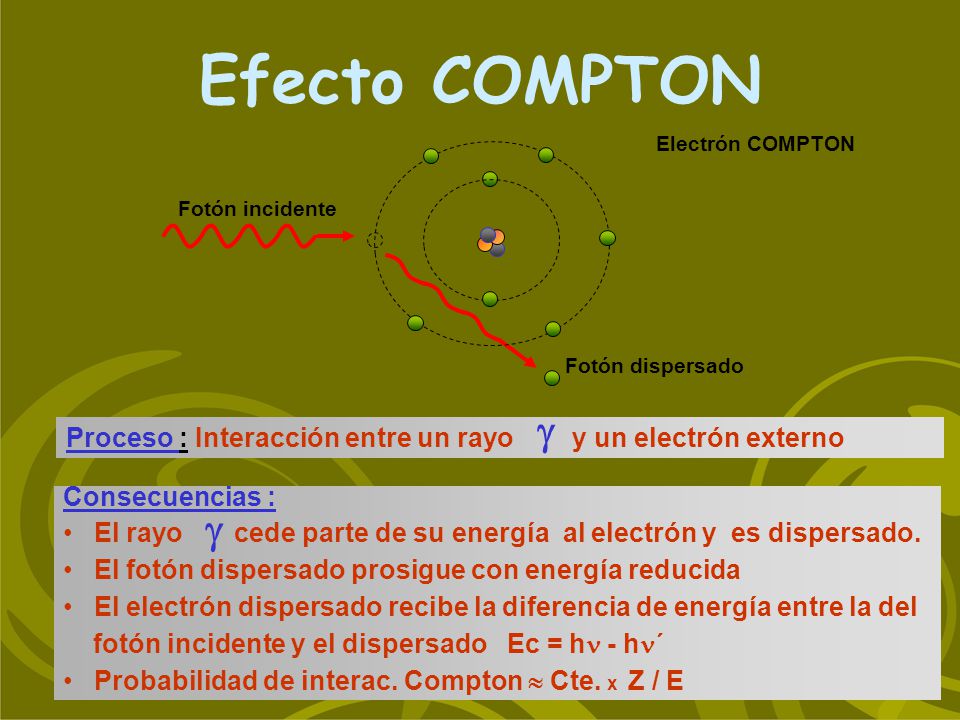

37 Efecto COMPTON Electrón COMPTON Fotón incidente Fotón dispersado Proceso : Interacción entre un rayo y un electrón externo  Consecuencias : El rayo cede parte de su energía al electrón y es dispersado. El fotón dispersado prosigue con energía reducida El electrón dispersado recibe la diferencia de energía entre la del fotón incidente y el dispersado Ec = h - h´ Probabilidad de interac. Compton  Cte. x Z / E 

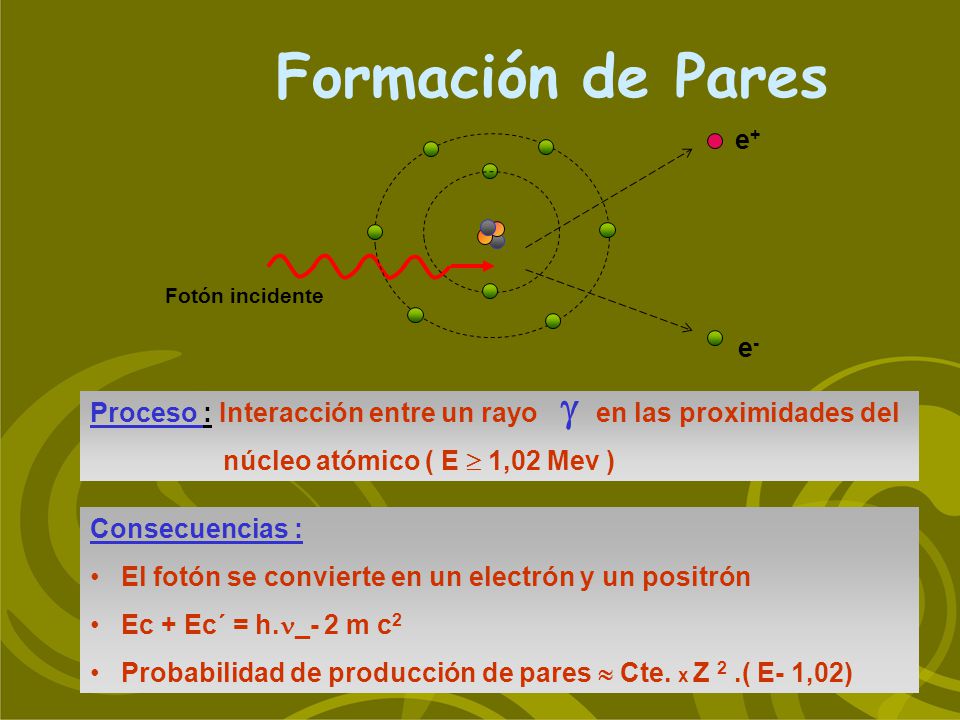

38 Formación de Pares  e+ e-
Fotón incidente e- Proceso : Interacción entre un rayo en las proximidades del núcleo atómico ( E  1,02 Mev )  Consecuencias : El fotón se convierte en un electrón y un positrón Ec + Ec´ = h._- 2 m c2 Probabilidad de producción de pares  Cte. x Z 2 .( E- 1,02)

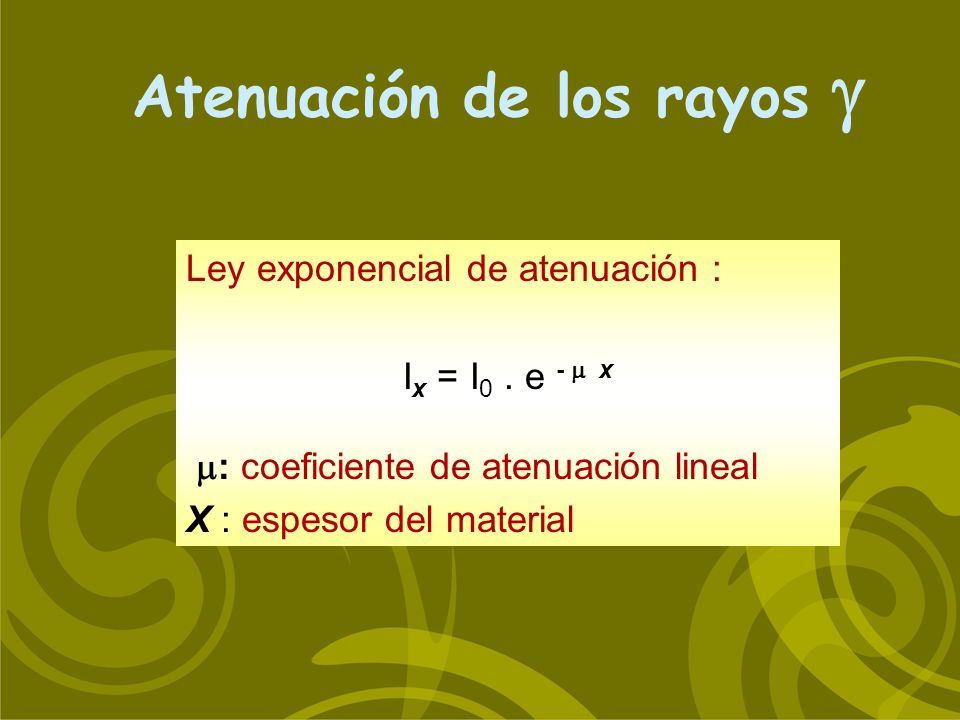

39 Atenuación de los rayos 
Ley exponencial de atenuación : Ix = I0 . e -  x : coeficiente de atenuación lineal X : espesor del material

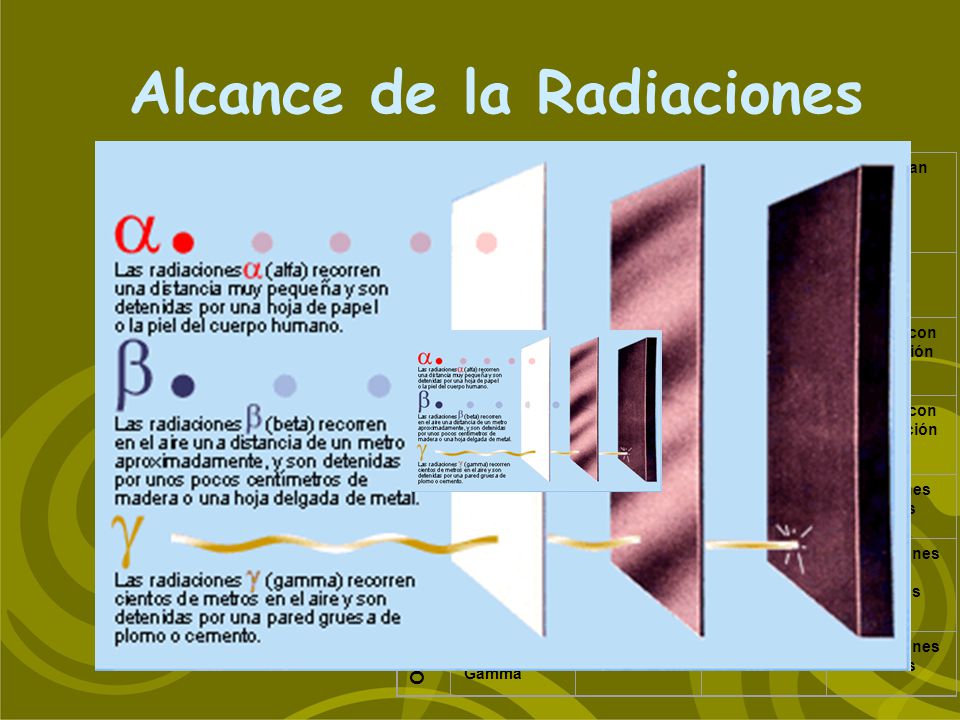

40 Alcance de la Radiaciones
Alcance aprox Se originan en Aire Agua Alfa 2-8 cm 20-40  Núcleos pesados Beta negativa 0-10 m 0-1 mm Núcleos con alta relación n/p Beta positiva Núcleos con baja relación n/p Neutrón 0-100 m 0-1 m Reacciones nucleares Rayos X mm- 10 cm - cm Transiciones entre electrones orbitales Rayos Gamma cm-100 m mm-10 cm Transiciones nucleares Partículas Ondas electrom.

41 Interacción de Neutrones con la materia

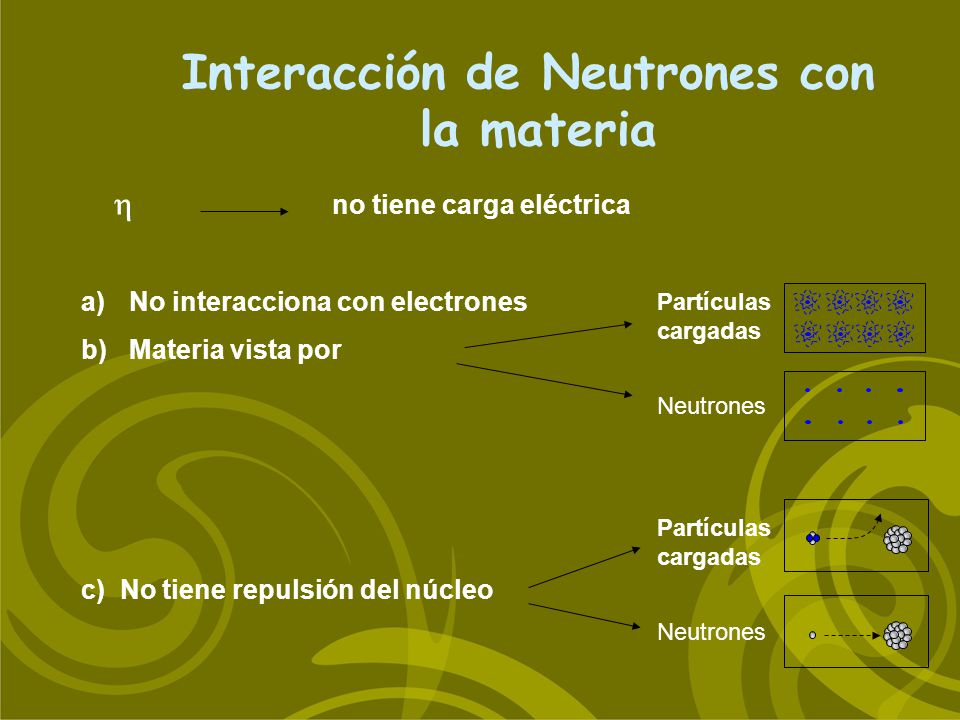

 no tiene carga eléctrica No interacciona con electrones Materia vista por c) No tiene repulsión del núcleo Partículas cargadas Neutrones

42 RADIACIONES NUCLEARES

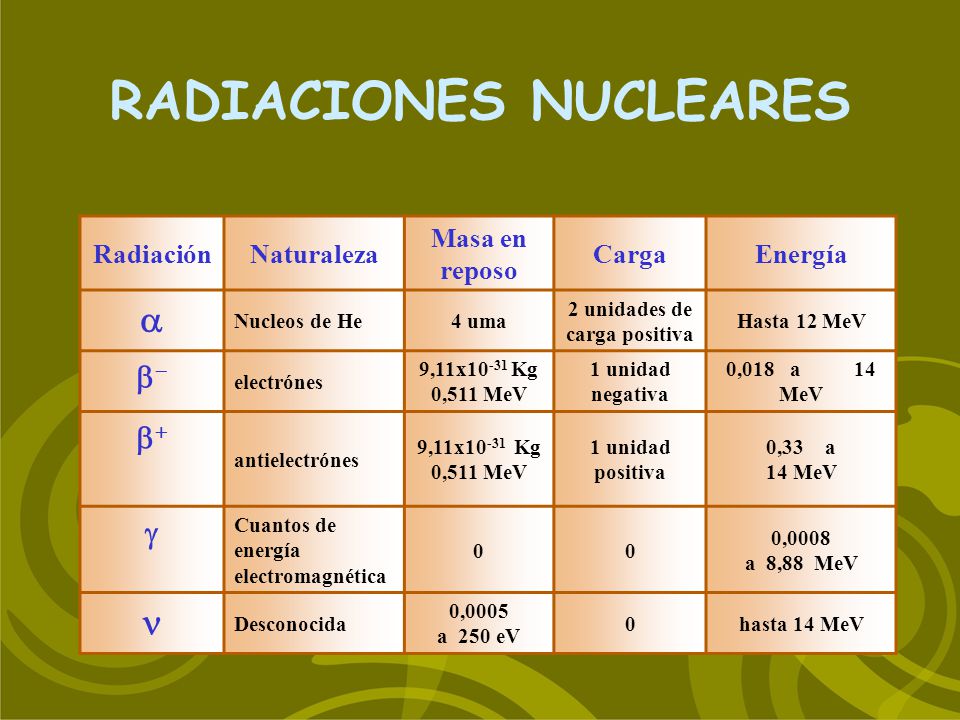

Radiación Naturaleza Masa en reposo Carga Energía a Nucleos de He 4 uma 2 unidades de carga positiva Hasta 12 MeV - electrónes 9,11x10-31 Kg 0,511 MeV 1 unidad negativa 0,018 a MeV + antielectrónes 9,11x Kg 1 unidad positiva 0,33 a 14 MeV g Cuantos de energía electromagnética 0,0008 a 8,88 MeV n Desconocida 0,0005 a 250 eV hasta 14 MeV

43 LEYES DE DESINTEGRACIÓN RADIACTIVA

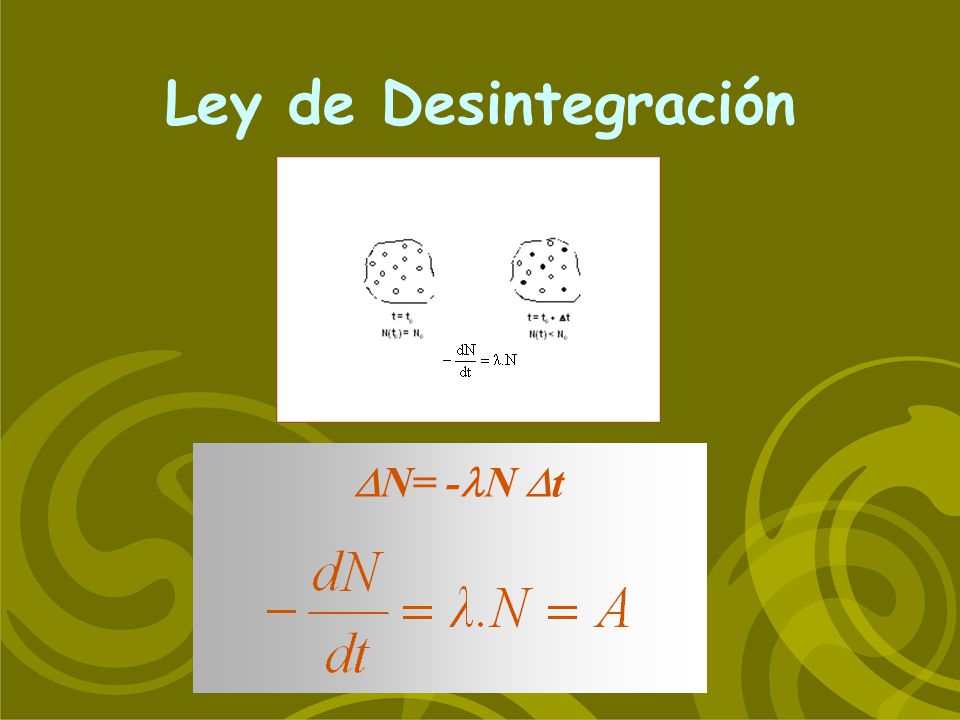

44 Ley de Desintegración DN= -lN Dt

45 Ley de Desintegración l: Constante de desintegración

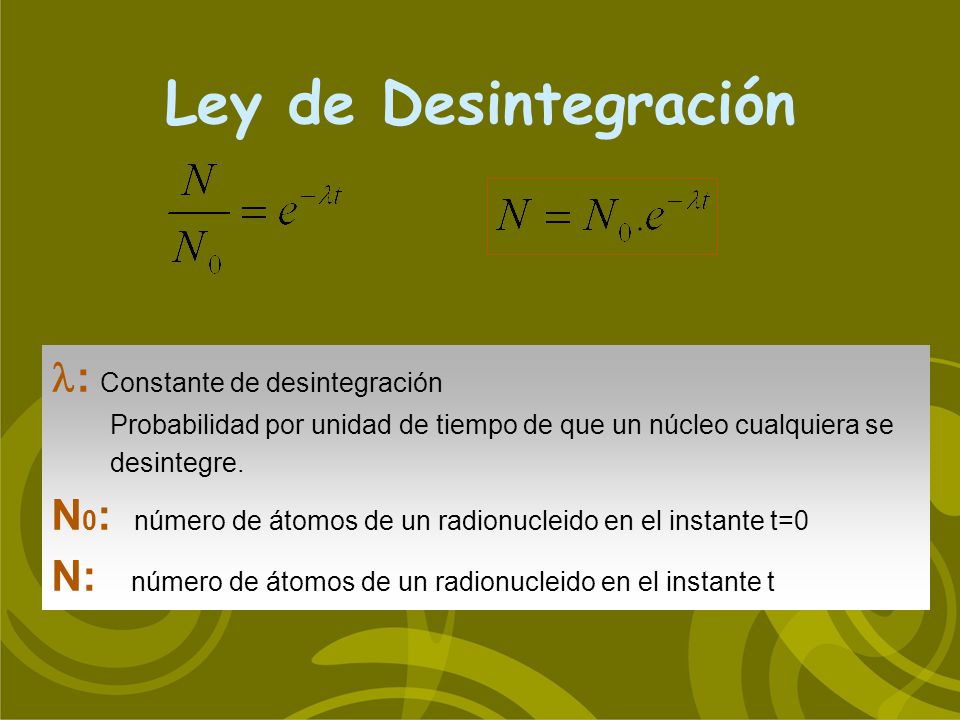

Probabilidad por unidad de tiempo de que un núcleo cualquiera se desintegre. N0: número de átomos de un radionucleido en el instante t=0 N: número de átomos de un radionucleido en el instante t

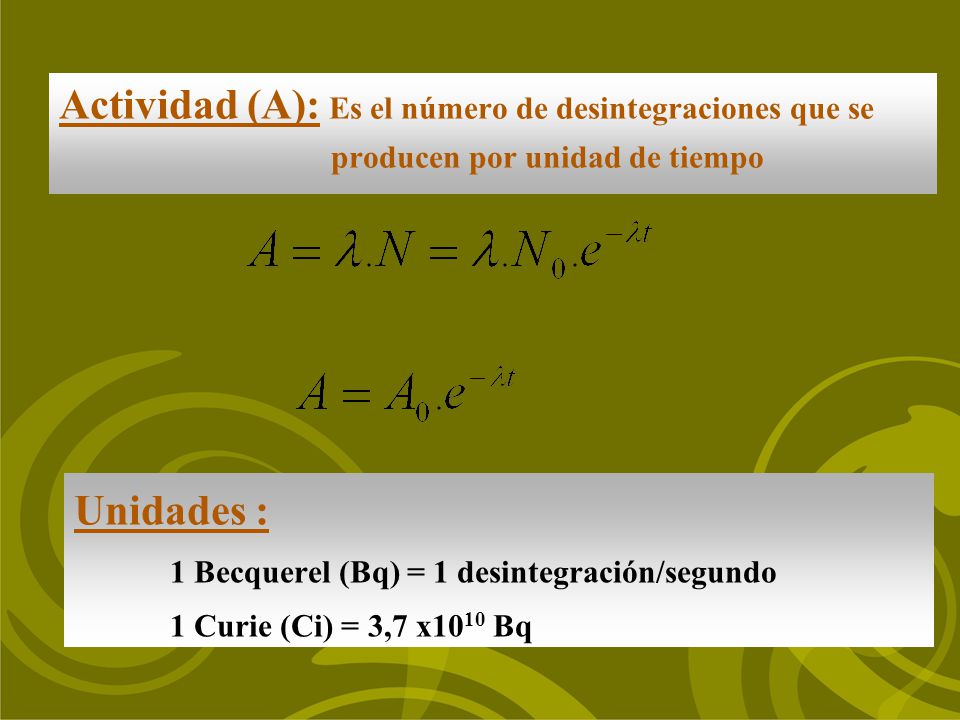

46 Actividad (A): Es el número de desintegraciones que se
producen por unidad de tiempo Unidades : 1 Becquerel (Bq) = 1 desintegración/segundo 1 Curie (Ci) = 3,7 x1010 Bq

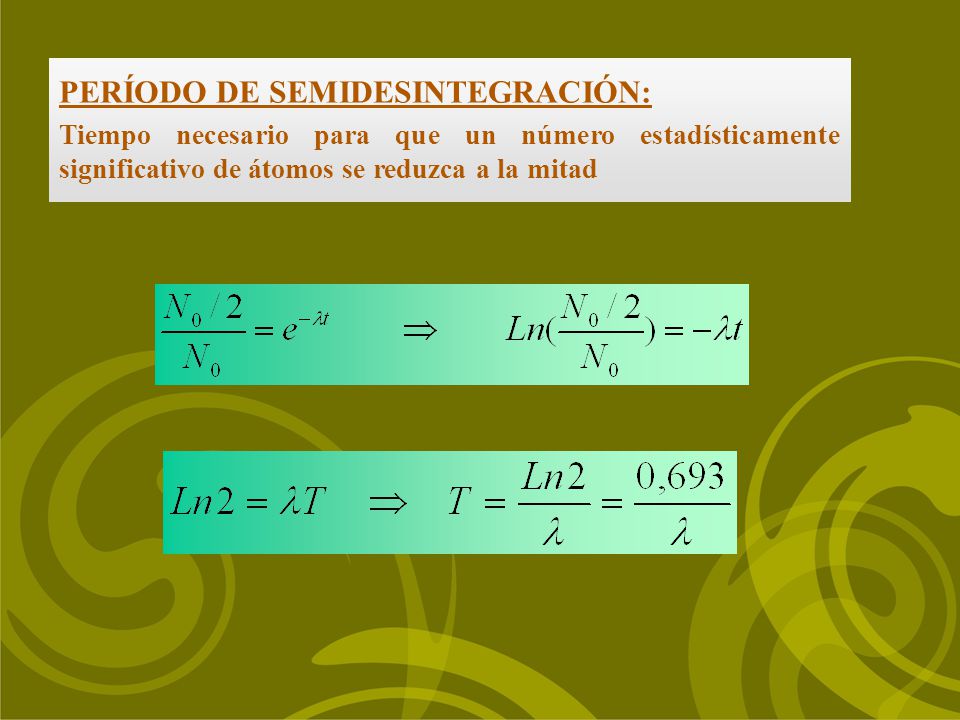

47 PERÍODO DE SEMIDESINTEGRACIÓN:
Tiempo necesario para que un número estadísticamente significativo de átomos se reduzca a la mitad

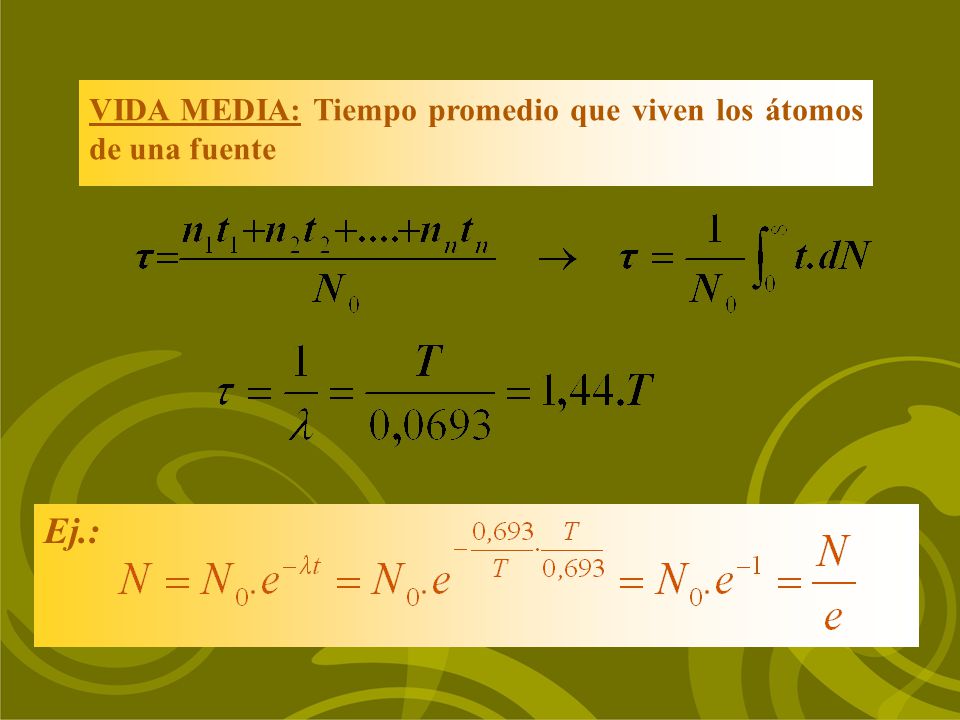

48 VIDA MEDIA: Tiempo promedio que viven los átomos de una fuente
Ej.:

49 Equivalencias entre unidades de Radiactividad

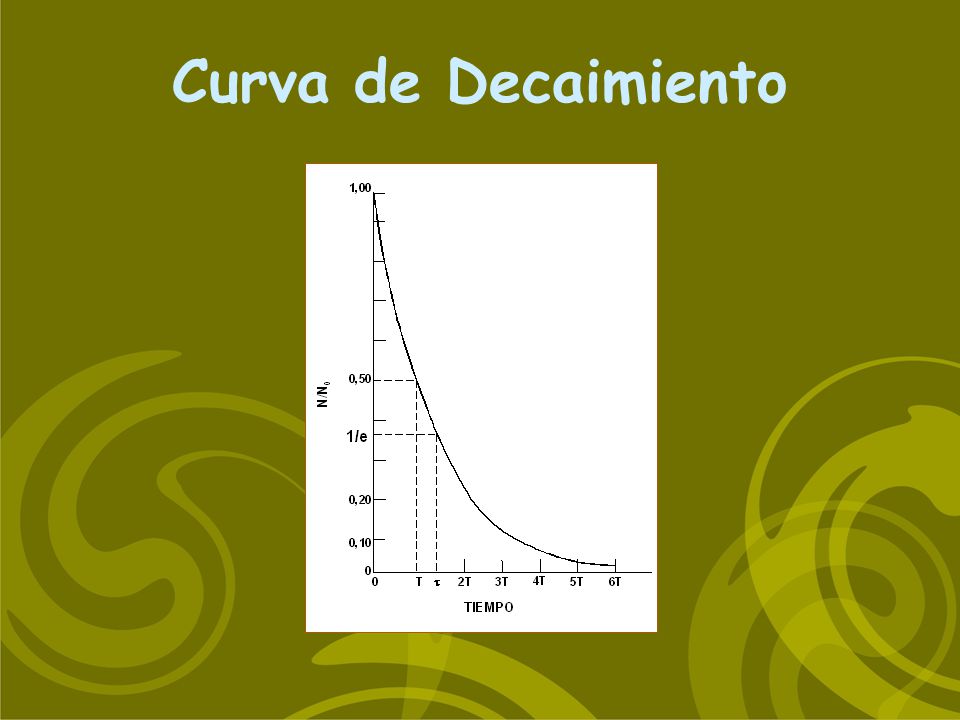

50 Curva de Decaimiento

51 Actividad Medida ó Relativa: Am= C

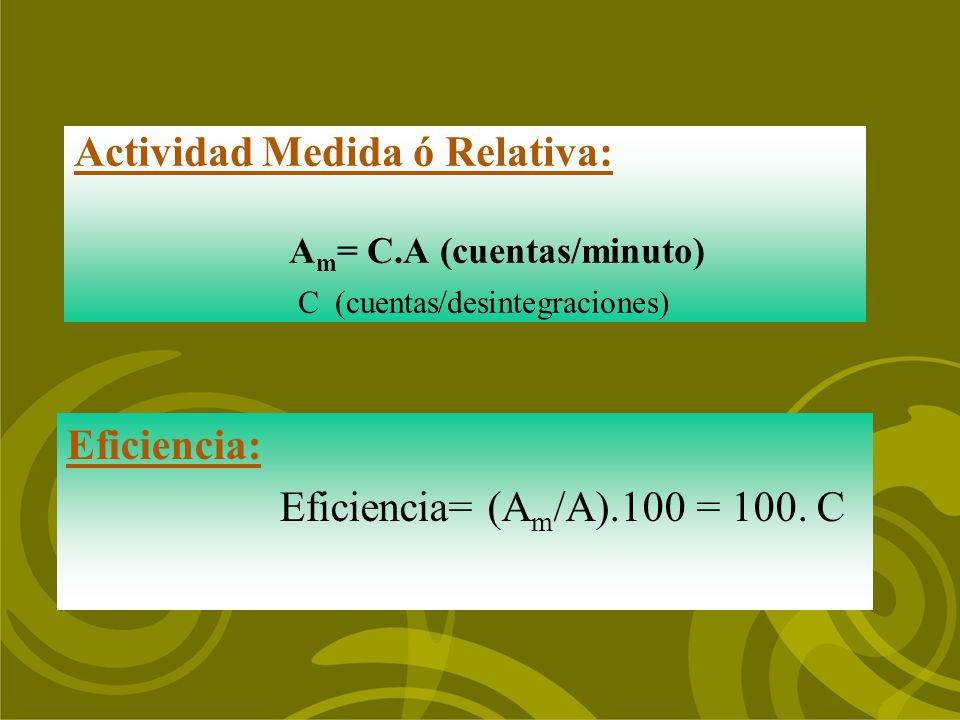

Actividad Medida ó Relativa: Am= C.A (cuentas/minuto) C (cuentas/desintegraciones) Eficiencia: Eficiencia= (Am/A).100 = 100. C

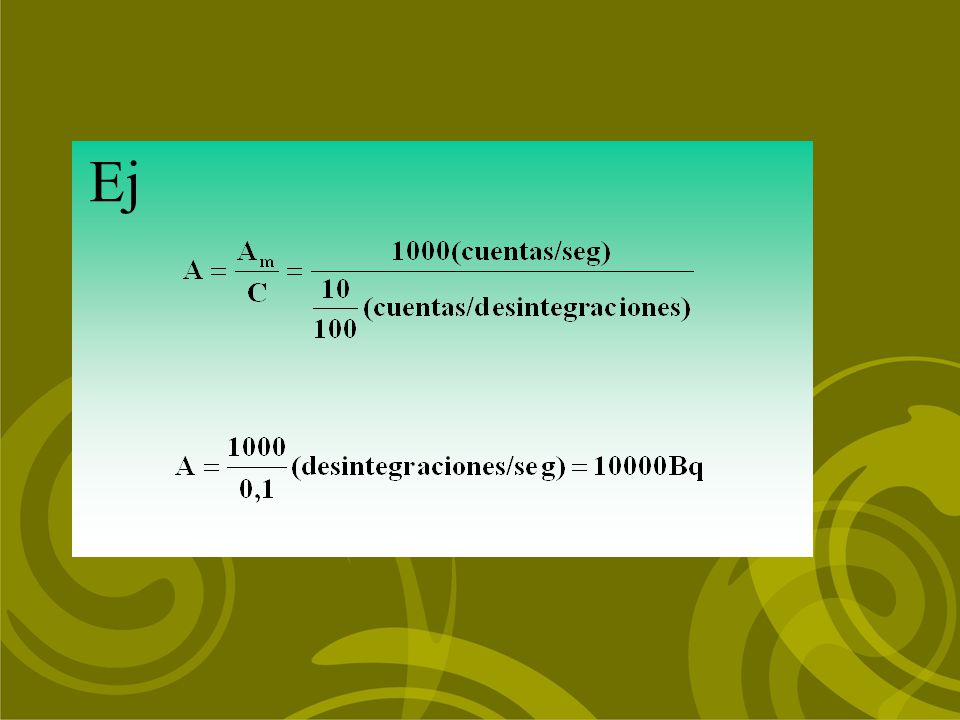

52 Ej

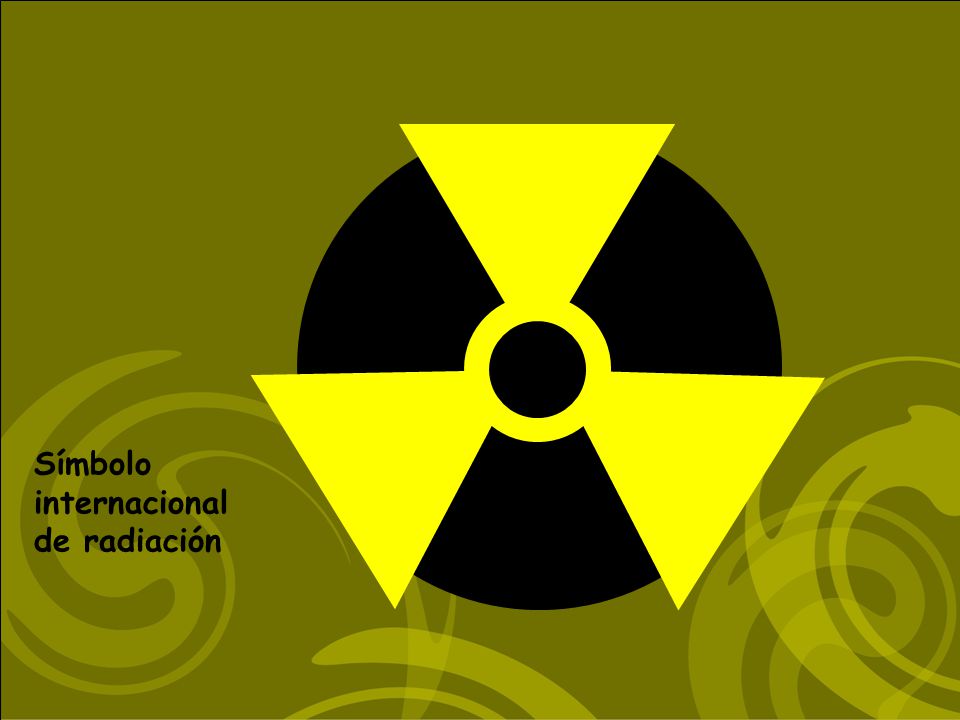

53 Símbolo internacional de radiación

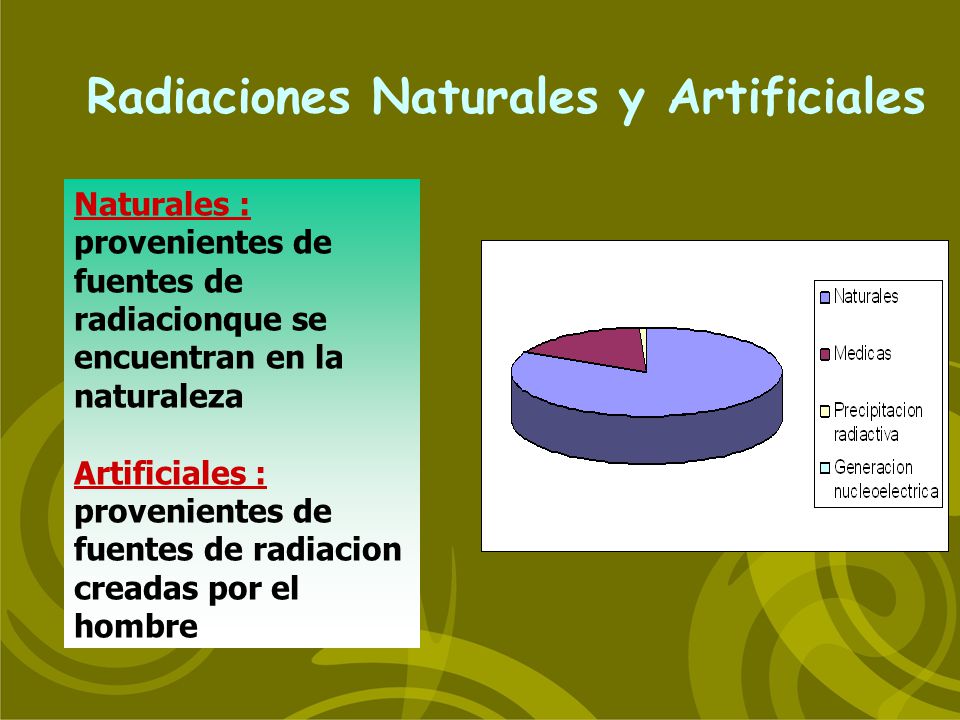

54 Radiaciones Naturales y Artificiales
Naturales : provenientes de fuentes de radiacionque se encuentran en la naturaleza Artificiales : provenientes de fuentes de radiacion creadas por el hombre

55 Fuentes Naturales de Radiación

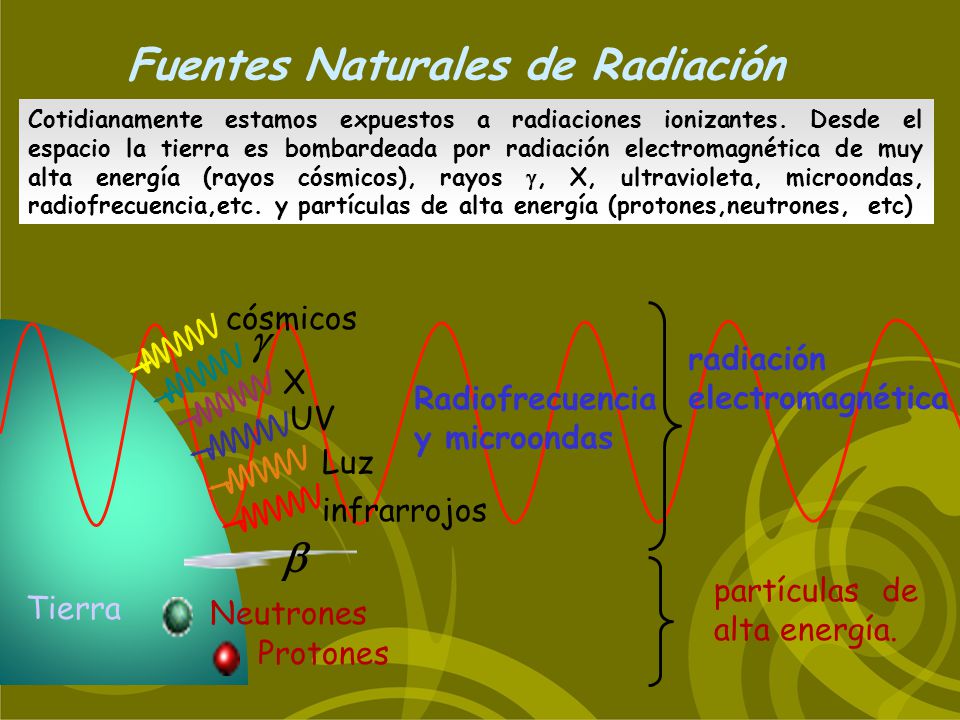

Cotidianamente estamos expuestos a radiaciones ionizantes. Desde el espacio la tierra es bombardeada por radiación electromagnética de muy alta energía (rayos cósmicos), rayos , X, ultravioleta, microondas, radiofrecuencia,etc. y partículas de alta energía (protones,neutrones, etc) cósmicos g radiación electromagnética X Radiofrecuencia y microondas UV Luz infrarrojos b partículas de alta energía. Tierra Neutrones Protones

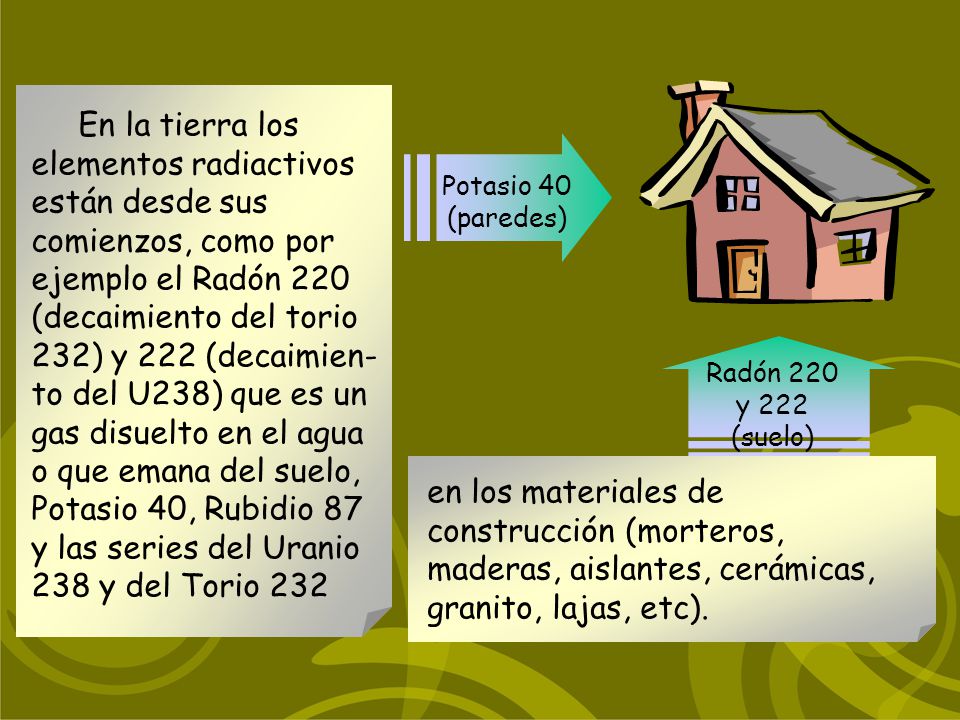

56 En la tierra los elementos radiactivos están desde sus comienzos, como por ejemplo el Radón 220 (decaimiento del torio 232) y 222 (decaimien- to del U238) que es un gas disuelto en el agua o que emana del suelo, Potasio 40, Rubidio 87 y las series del Uranio 238 y del Torio 232 Potasio 40 (paredes) Radón 220 y 222 (suelo) en los materiales de construcción (morteros, maderas, aislantes, cerámicas, granito, lajas, etc).

57 Radiación Natural de fondo

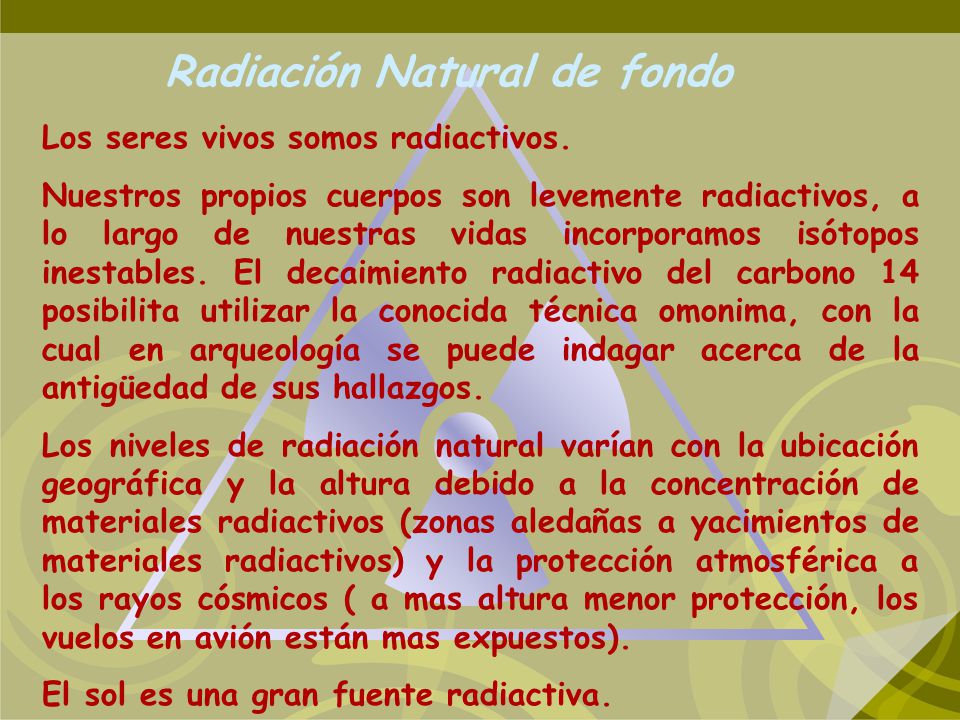

Los seres vivos somos radiactivos. Nuestros propios cuerpos son levemente radiactivos, a lo largo de nuestras vidas incorporamos isótopos inestables. El decaimiento radiactivo del carbono 14 posibilita utilizar la conocida técnica omonima, con la cual en arqueología se puede indagar acerca de la antigüedad de sus hallazgos. Los niveles de radiación natural varían con la ubicación geográfica y la altura debido a la concentración de materiales radiactivos (zonas aledañas a yacimientos de materiales radiactivos) y la protección atmosférica a los rayos cósmicos ( a mas altura menor protección, los vuelos en avión están mas expuestos). El sol es una gran fuente radiactiva.

58 Radiación Natural de fondo
La radiación ionizante puede romper moléculas de las células y matarlas, o modificar su ADN, con lo cual, si pueden llegar a reproducirse lo harán probablemente con alguna mutación. Como los seres vivos nos desarrollamos en un ambiente levemente radiactivo, estamos adaptados y toleramos estos niveles bajos. Pero a niveles mas altos, los daños sobrepasan los mecanismos de regeneración. Es lo que ocurre por ejemplo en nuestra piel con los rayos ultra violeta (UV) cuando nos exponemos al sol del medio día con la protección de la capa de ozono disminuida.

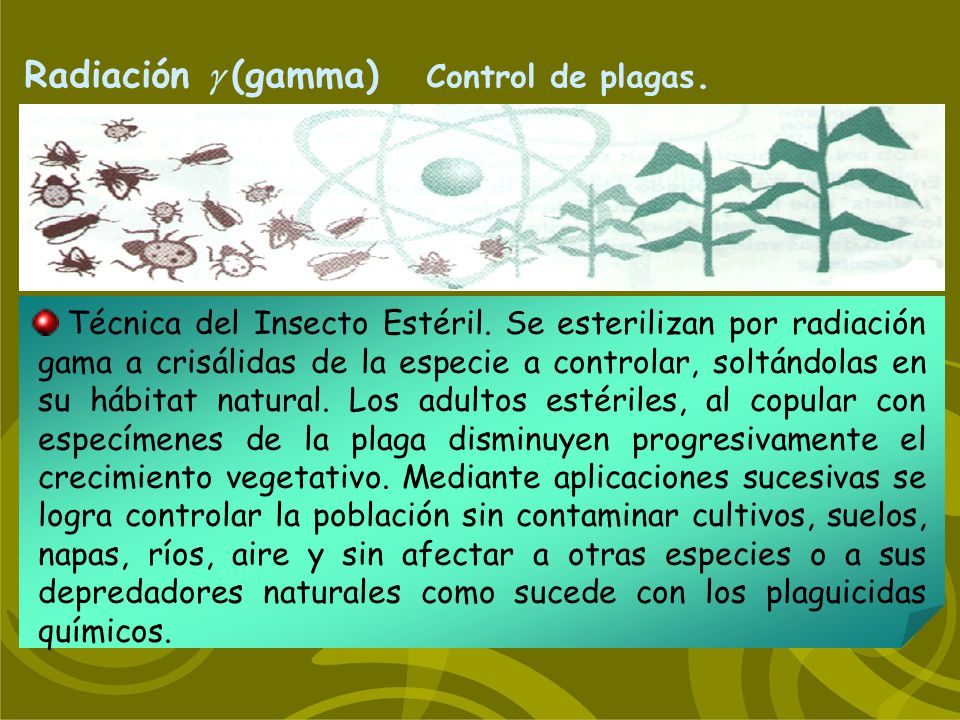

59 Radiación g (gamma) Control de plagas.
Técnica del Insecto Estéril. Se esterilizan por radiación gama a crisálidas de la especie a controlar, soltándolas en su hábitat natural. Los adultos estériles, al copular con especímenes de la plaga disminuyen progresivamente el crecimiento vegetativo. Mediante aplicaciones sucesivas se logra controlar la población sin contaminar cultivos, suelos, napas, ríos, aire y sin afectar a otras especies o a sus depredadores naturales como sucede con los plaguicidas químicos.

60 Conservación de alimentos.

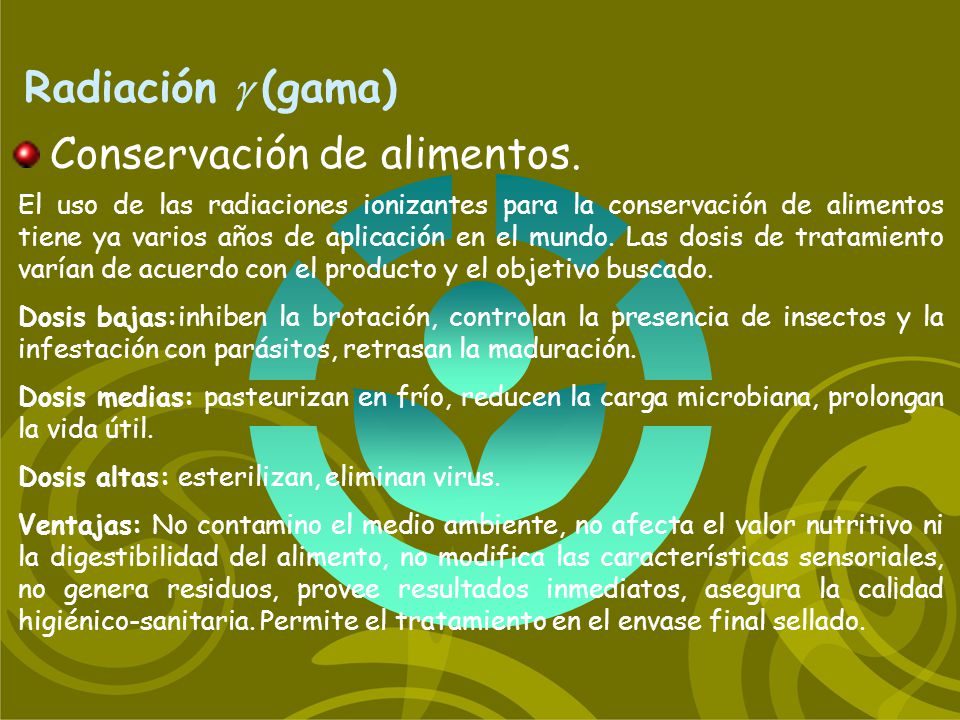

Radiación g (gama) Conservación de alimentos. El uso de las radiaciones ionizantes para la conservación de alimentos tiene ya varios años de aplicación en el mundo. Las dosis de tratamiento varían de acuerdo con el producto y el objetivo buscado. Dosis bajas:inhiben la brotación, controlan la presencia de insectos y la infestación con parásitos, retrasan la maduración. Dosis medias: pasteurizan en frío, reducen la carga microbiana, prolongan la vida útil. Dosis altas: esterilizan, eliminan virus. Ventajas: No contamino el medio ambiente, no afecta el valor nutritivo ni la digestibilidad del alimento, no modifica las características sensoriales, no genera residuos, provee resultados inmediatos, asegura la cal¡dad higiénico-sanitaria. Permite el tratamiento en el envase final sellado.

61 Producción de radioisótopos.

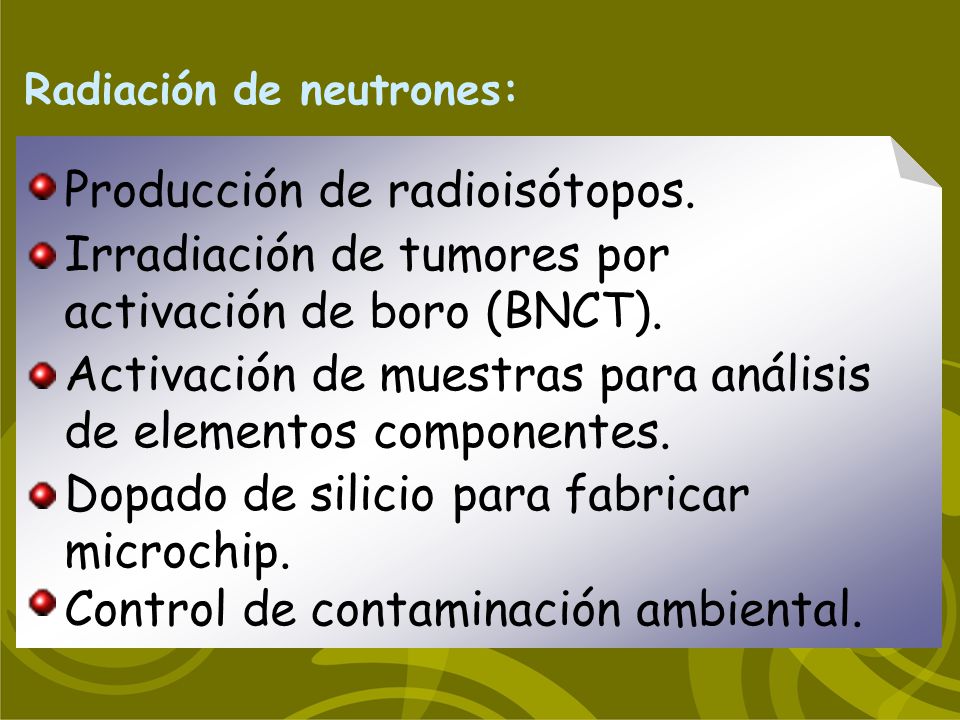

Radiación de neutrones: Producción de radioisótopos. Irradiación de tumores por activación de boro (BNCT). Activación de muestras para análisis de elementos componentes. Dopado de silicio para fabricar microchip. Control de contaminación ambiental.
