Diagnostico Hardware Prof. Alberto Rivas Curso: Mantenimiento del PC (Posibles fallas con posible diagnostico)

Presentaciones similares


Presentación del tema: "Diagnostico Hardware Prof. Alberto Rivas Curso: Mantenimiento del PC (Posibles fallas con posible diagnostico)"— Transcripción de la presentación:

1

2 Diagnostico Hardware Prof. Alberto Rivas Curso: Mantenimiento del PC (Posibles fallas con posible diagnostico)

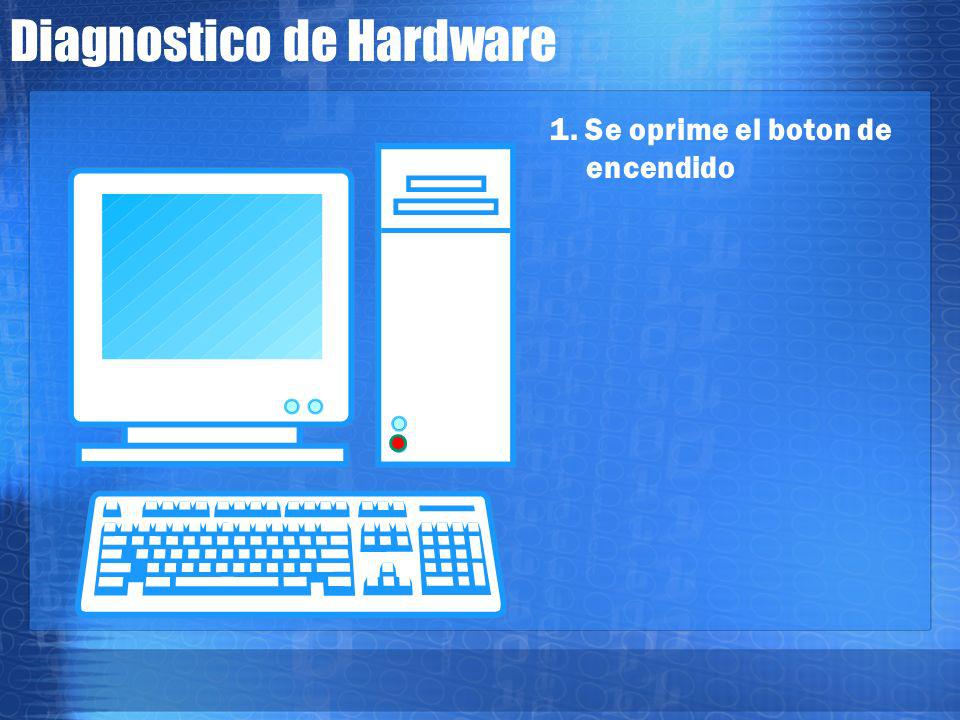

3 Diagnostico de Hardware 1. Se oprime el boton de encendido

4 Diagnostico de Hardware 2. Aqui la corriente comienza a fluir, llegando en primer termino a la fuente de poder

5 Diagnostico de Hardware 3. ¿Gira el abanico de la fuente de poder? Si no, aquí se presenta el primer problema. Algún fusible de la fuente de poder puede estar dañado y necesitamos repararlo o algún capacitor. En tal caso cambiando la fuente se soluciona el problema.

6 Diagnostico de Hardware 4. En caso contrario, la corriente debe llegar a la tarjeta madre Aquí debemos escuchar si no emite algunos bips. o si el abanico disipador encima del microprocesad or gira o no

7 Diagnostico de Hardware 5. Si el abanico no gira, tenemos un sobrecalentamiento en la tarjeta madre que hace que se apague. Habra que reemplazarlo.

8 Diagnostico de Hardware 6. Si vemos que gira y llega corriente, emitio algunos bips? Segun el tipo de bips sabemos si es falla de memoria RAM, video, u otro

9 Diagnostico de Hardware 6. Generalmente 2 o 3 bips rapidos indican falla de memoria ram. La cual habrá que cambiar por otra pastilla.

10 Diagnostico de Hardware 7. O si tiene las 2 o 3 ranuras ocupadas, quitarlas e ir poniendo de 1 x 1 para detectar la falla

11 Diagnostico de Hardware 8. Aquí habrá que observar el monitor para ver si nos muestra información o no. Algunas veces, aun cuando no tiene memoria o falla la memoria, alcanza a poner las primeras letras e información de la BIOS

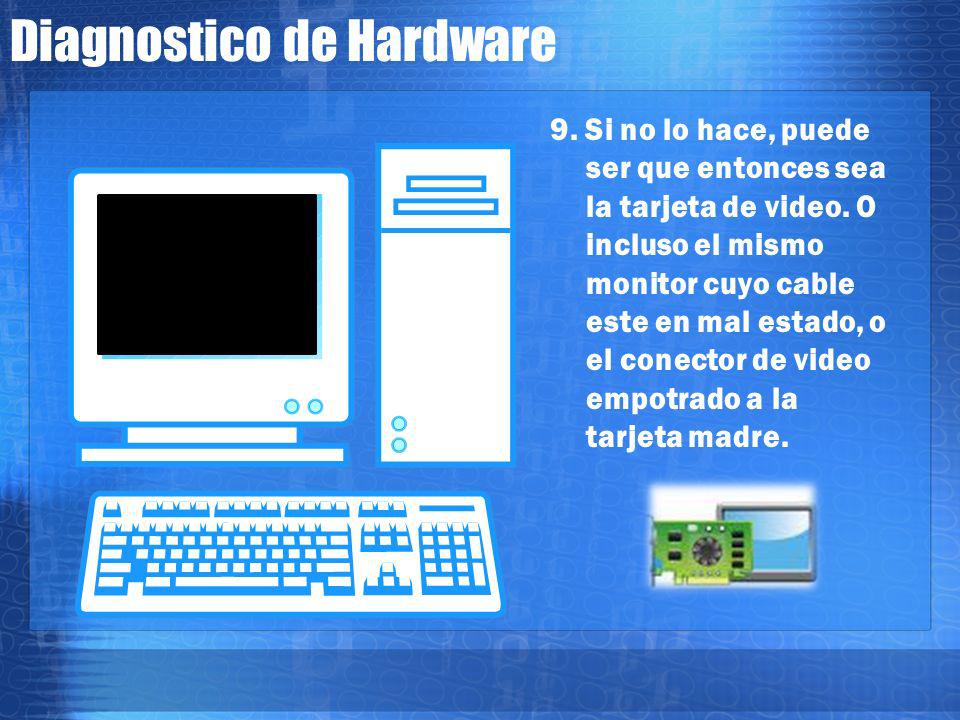

12 Diagnostico de Hardware 9. Si no lo hace, puede ser que entonces sea la tarjeta de video. O incluso el mismo monitor cuyo cable este en mal estado, o el conector de video empotrado a la tarjeta madre.

13 Diagnostico de Hardware 10. Siguio su curso y se quedo a mitad de despliegue del BIOS? Algunas motherboards fallan o se traban si el conector del teclado o raton no están en buen estado.

14 Diagnostico de Hardware 11. Mostro información de la bios pero no alcanza a ejecutarse nada mas? Entonces puede ser una tarjeta extra como de sonido, modem, red que tenga un corto y no la deje continuar

15 Diagnostico de Hardware 12. Termina el examen POST de la BIOS pero tarda mucho en arrancar, el siguiente y final problema, puede ser el disco duro que este dañado de manera lógica o física. Si escuchamos un golpeteo en el disco duro es físico. Algunas pistas o puede que unas cabezas estén dañadas y no pueda avanzar

16 Diagnostico de Hardware 13. Tambien habrá que revisar que no este algún diskette o cdrom insertado. En ocasiones, el dispositivo de cdrom crea conflictos con el disco duro y habrá que desconectarlo para que funcione.

17 Diagnostico de Hardware 13. Si todo esto pasa y nos marca un error de sistema, entonces el problema no será de hardware, sino de software.
