1 RED de VIGILANCIA de la CALIDAD del AIRE Estudio de Saturación Atmosférica Ciudad de Lima - Perú Enero 2001

2 CUENCA ATMOSFERICA Meteorología, condición Sinóptica La Cuenca Atmosférica está gobernada por un dominio climático semipermanente: el Anticiclón del Pacífico Sur, que en conjunción con la Cordillera Occidental en Sudamérica produce un flujo constante de vientos del sur durante todo al año. La corriente de Humboldt y el flujo de aire del anticiclón aumentan la humedad relativa del aire formando nubosidades estratiformes y nieblas típicas en la costa, más intensas en invierno que en verano.

3 CUENCA ATMOSFERICA Límites topográficos La ciudad de Lima se desarrolla sobre una planicie costera de 10 km de ancho en promedio y una altura de 0 a 200 metros sobre el nivel del mar. La planicie limita con cerros que aumentan rápidamente su elevación, creando condiciones meteorológicas únicas.

4 En términos generales la Cuenca presenta buena ventilación en la componente horizontal, debido a la entrada constante de vientos provenientes del mar, con un gran aporte de humedad. En la vertical, la inversión de subsidencia se constituye en un techo virtual de nubes y nieblas, que le dan a la capa de mezcla una altura promedio de 500 metros. CUENCA ATMOSFERICA Descripción

5 VERANO INVIERNO MAR LIMA ANDES 290 msnm 675 msnm CUENCA ATMOSFERICA Capa de mezcla CAPA DE MEZCLA Alturas según época del año, conforme a la base de la inversión térmica de subsidencia

6 CUENCA ATMOSFERICA Patrón de Vientos e insolación 1 Los vientos dominantes son del Sur, Suroeste y Sureste La velocidad media del viento es débil (1 a 4 m/s), disminuye de la costa a la cordillera, presentándose un estancamiento en el área urbana central por efecto de la topografía En verano los vientos son más intensos y los días tienen más del 50% de horas de sol; en invierno menos de 20%

7 CUENCA ATMOSFERICA Características Urbanas Las zonas residenciales se ubican en las márgenes costeras, en el este y sur de la ciudad. En estas zonas no hay industria. Las zonas de ingreso medio y bajo se ubican al norte, centro y este principalmente. Al sur se extienden de manera irregular.

8 RESULTADOS Bióxido de Nitrógeno método pasivo (1 mes) N Campaña de INVIERNOCampaña de VERANO N 30.6

9 RESULTADOS Bióxido de Azufre método pasivo (1 semana) Campaña de INVIERNO N Campaña de VERANO N

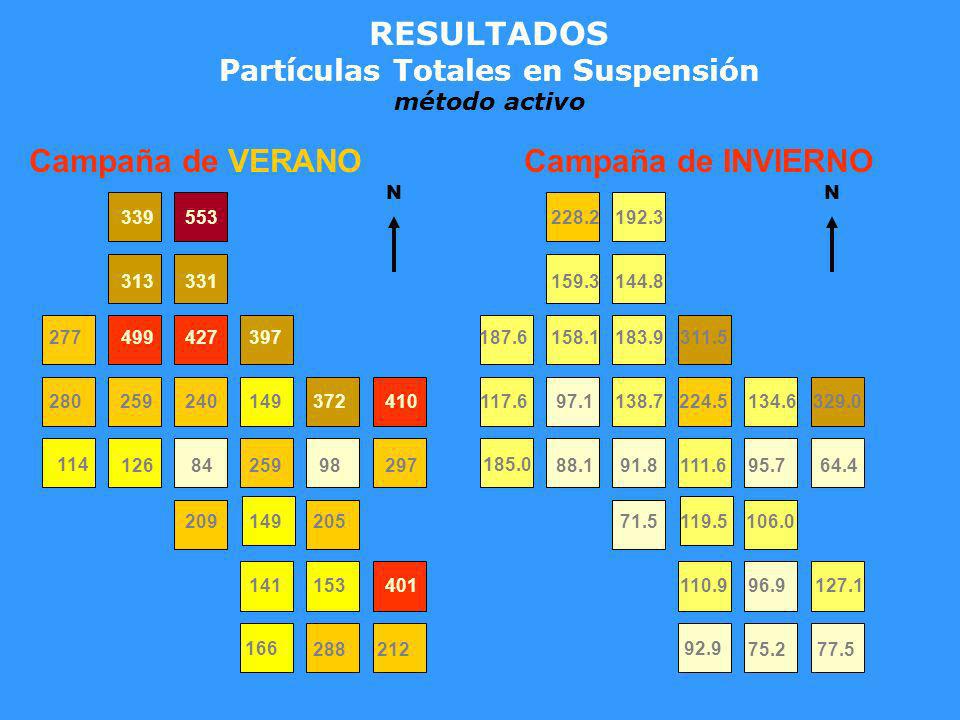

10 RESULTADOS Partículas Totales en Suspensión método activo N Campaña de INVIERNO N Campaña de VERANO

11 RESULTADOS Partículas Sedimentables método pasivo (1 mes) N Campaña de INVIERNO s/d N Campaña de VERANO

12 RESULTADOS Ozono I método pasivo (1 semana) N Campaña de INVIERNO N Campaña de VERANO

13 RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Conclusiones Generales del Estudio de Saturación 4 La altura de la capa de mezcla es mayor en verano que en el invierno, por lo que podría suponerse una mayor concentración de contaminantes en los meses invernales. En la campaña de medición de contaminantes en invierno, el SO 2 y el NO 2, presentaron concentraciones menores que las de el verano. La concentración de ozono, en particular, fue más baja debido a la alta nubosidad y el bajo nivel de radiación solar de la temporada, que inhibe reacciones fotoquímicas.

14 RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Conclusiones Generales del Estudio de Saturación 5 El NO 2 tiene una gran dispersión en toda la cuenca en el verano, con una trayectoria del CENTRO al Cono ESTE. Las condiciones de estabilidad y baja insolación típicas del invierno, propician altas concentraciones de NO 2 en los Conos NORTE y ESTE. Por lo anterior, en el verano, la reacción fotoquímica del ozono se registra desde el CENTRO hacia los Conos NORTE, ESTE por transporte. La misma situación global prevalece en el invierno, sin embargo con concentraciones mas bajas.

15 RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Conclusiones Generales del Estudio de Saturación 6 Se observa en verano un mayor impacto de las partículas sedimentables, totales en suspensión y PM- 10 en los Conos NORTE y ESTE, CENTRO Y CALLAO, especialmente PM- 10 con valores que superan en el verano la Norma propuesta (NP = 150ug/m 3 ). La concentración de partículas PM- 2.5 registrada en la estación CONACO en el verano, es 2 veces superior a la Norma propuesta (NP = 65ug/m 3 ). En general, las concentraciones de partículas son menores en invierno. Los valores de plomo en la atmósfera de la campaña de invierno,son inferiores a la Norma en toda la cuenca Lima-Callao.

16 Laboratorio Analítico Centro de Control Unidad móvil a etapa 2a etapa Laboratorio de Calibración Brigadas de Mantenimiento RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Diseño preliminar

17 Torre Meteorológica Estación de Medición Sistema de transmisión Contaminantes a medir: CO O 3 SO 2 NO 2 PTS M10 PM2.5 H 2 S Equipamiento Torre Meteorológica: VV DV HR T Uv RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Componentes básicos de la estación y Unidad Móvil

18 RED DE VIGILANCIA DE LA CALIDAD DEL AIRE Equipamiento, características básicas Estaciones Contenedores herméticamente sellados, insulación térmica, ambiente interno controlado de temperatura y humedad relativa, toma de muestra con manifold de vidrio insulado y equipados con sistema eléctrico regulado y no break, rack de instalación de equipos, escritorio, PC/data logger, silla y accesorios de montaje. Analizadores automáticos Digitales con capacidad de almacenamiento interno de registros, software de autodiagnóstico, autocalibración y alarma de conexión remota, seguridad de acceso, memoria no volátil y de emergencia, con pólizas de garantía en refacciones por 5 años mínimo. Aprobación USEPAy CE (Eignungsgeprüft)
