Presentación del tema: "Modelos De Referencia OSI y TCP/IP. Modelo OSI Todas las redes que están en uso hoy en día, están basadas de algún modo en el modelo OSI (Open Systems."— Transcripción de la presentación:

1 Modelos De Referencia OSI y TCP/IP

2 Modelo OSI Todas las redes que están en uso hoy en día, están basadas de algún modo en el modelo OSI (Open Systems Interconnection).

3 El modelo OSI fue desarrollado en 1984 por la organización internacional de estándares, llamada ISO, el cual se trata de una federación global de organizaciones representando a aproximadamente 130 países. Modelo OSI

4 Es una normativa formada de siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones. Modelo OSI

5 Piensa en las siete capas que componen el modelo OSI como una línea de ensamblaje en un ordenador. En cada una de las capas, ciertas cosas pasan a los datos que se preparan para ir a la siguiente capa. Las capas del modelo OSI

6 Las siete capas se pueden separar en dos grupos bien definidos, grupo de aplicación y grupo de transporte. Las capas del modelo OSI

7 En el grupo de aplicación tenemos: Capa 7: Aplicación - Esta es la capa que interactúa con el sistema operativo o aplicación cuando el usuario decide transferir archivos, leer mensajes, o realizar otras actividades de red. Por ello, en esta capa se incluyen tecnologías tales como http, DNS, SMTP, SSH, Telnet, etc.

8 Capa 6: Presentación Esta capa tiene la misión de coger los datos que han sido entregados por la capa de aplicación, y convertirlos en un formato estándar que otras capas puedan entender. En esta capa tenemos como ejemplo los formatos MP3, MPG, GIF, etc.

9 Capa 5: Sesión Esta capa establece, mantiene y termina las comunicaciones que se forman entre dispositivos. Se pueden poner como ejemplo, las sesiones SQL, RPC, NetBIOS, etc.

10 Investiga La función de las de las siguientes capas del modelo OSI. 4. Transporte 3. Red 2. Enlace de datos 1. Física

11 Escribe La diferencia entre el modelo OSI y el modelo TCP/IP

12

13 Los protocolos de la capa de aplicación los utilizan tanto los dispositivos de origen como de destino durante una sesión de comunicación. Los protocolos de la capa de aplicación que se implementaron en los hosts de origen y destino deben coincidir para que las comunicaciones tengan éxito.

14 Aunque los datos se describen generalmente como el flujo del servidor al cliente, algunos datos fluyen siempre del cliente al servidor. El flujo de datos puede ser el mismo en ambas direcciones, o inclusive puede ser mayor en la dirección que va del cliente al servidor. Por ejemplo, un cliente puede transferir un archivo al servidor con fines de almacenamiento. La transferencia de datos de un cliente a un servidor se denomina cargar y de datos de un servidor a un cliente se conoce como descarga.

15 Los protocolos de capa de aplicación de TCP/IP más conocidos son aquéllos que proporcionan intercambio de la información del usuario. Estos protocolos especifican la información de control y formato necesaria para muchas de las funciones de comunicación de Internet más comunes.

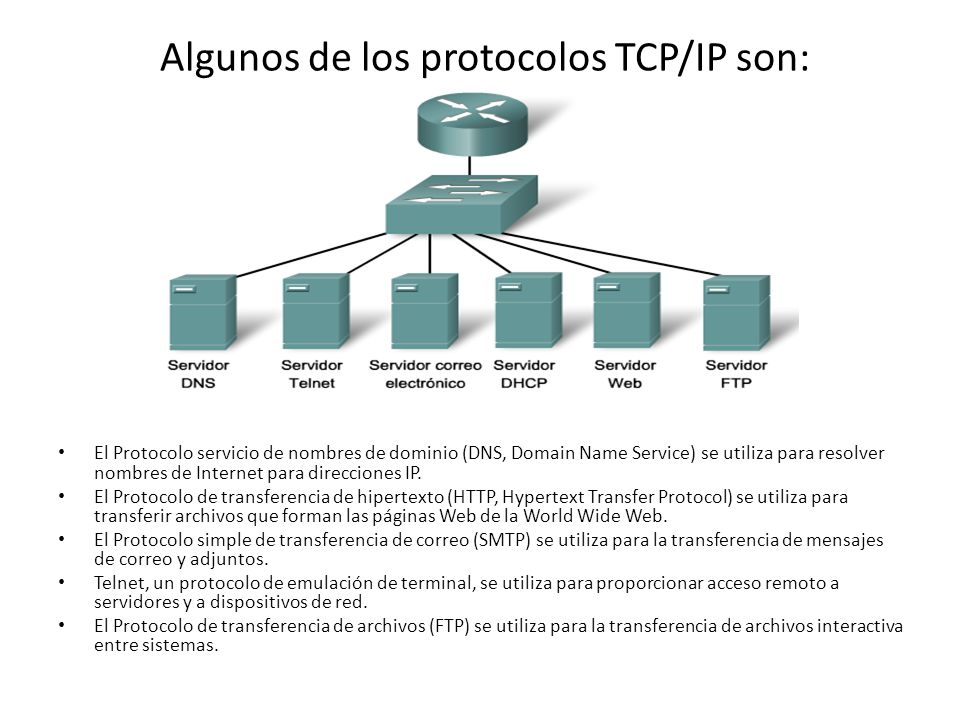

16 Algunos de los protocolos TCP/IP son: El Protocolo servicio de nombres de dominio (DNS, Domain Name Service) se utiliza para resolver nombres de Internet para direcciones IP. El Protocolo de transferencia de hipertexto (HTTP, Hypertext Transfer Protocol) se utiliza para transferir archivos que forman las páginas Web de la World Wide Web. El Protocolo simple de transferencia de correo (SMTP) se utiliza para la transferencia de mensajes de correo y adjuntos. Telnet, un protocolo de emulación de terminal, se utiliza para proporcionar acceso remoto a servidores y a dispositivos de red. El Protocolo de transferencia de archivos (FTP) se utiliza para la transferencia de archivos interactiva entre sistemas.

17 Los protocolos de la capa de aplicación que se implementaron en los hosts de origen y destino deben coincidir para que las comunicaciones tengan éxito.

18 En un contexto general de redes, cualquier dispositivo que responde a una solicitud de aplicaciones de cliente funciona como un servidor. Un servidor generalmente es una computadora que contiene información para ser compartida con muchos sistemas de cliente. Por ejemplo, páginas Web, documentos, bases de datos, imágenes, archivos de audio y video pueden almacenarse en un servidor y enviarse a los clientes que lo solicitan. En otros casos, como una impresora de red, el servidor de impresión envía al cliente solicitudes para la impresora que se especifica.

19 En una red cliente-servidor, el servidor ejecuta un servicio o proceso, a veces denominado daemon. Al igual que la mayoría de los servicios, los demonios generalmente se ejecutan en segundo plano y no se encuentran bajo control directo del usuario. Los demonios se describen como servidores que "escuchan" una solicitud del cliente porque están programados para responder cada vez que el servidor recibe una solicitud para el servicio proporcionado por el demonio. Cuando un demonio "escucha" la solicitud de un cliente, intercambia los mensajes adecuados con el cliente, según lo requerido por su protocolo, y procede a enviar los datos solicitados en el formato correspondiente.

20 Además, los servidores generalmente tienen múltiples clientes que solicitan información al mismo tiempo. Por ejemplo, un servidor Telnet puede tener varios clientes que requieren conectarse a él. Estas solicitudes individuales del cliente pueden manejarse en forma simultánea y separada para que la red sea exitosa. Los servicios y procesos de la capa de aplicación dependen del soporte de las funciones de la capa inferior para administrar en forma exitosa las múltiples conversaciones.

21 En esta actividad, estudiará un ejemplo sencillo de la interacción cliente-servidor que sirve como modelo para las interacciones más complejas que se analizan más adelante en el curso.

22 Redes y aplicaciones punto a punto (P2P) Las redes punto a punto tienen dos formas distintivas: diseño de redes punto a punto y aplicaciones punto a punto (P2P). Ambas formas tienen características similares, pero en la práctica son muy diferentes.

23 Red punto a punto En una red punto a punto, dos o más computadoras están conectadas por medio de una red y pueden compartir recursos (como impresoras y archivos) sin tener un servidor dedicado. Cada dispositivo final conectado (conocido como punto) puede funcionar como un servidor o como un cliente. Una computadora puede asumir la función de servidor para una transacción mientras funciona en forma simultánea como cliente para otra transacción. Las funciones de cliente y servidor se establecen por solicitud.

24 Una aplicación punto a punto (P2P), a diferencia de una red punto a punto, permite a un dispositivo actuar como cliente o como servidor dentro de la misma comunicación. En este modelo, cada cliente es un servidor y cada servidor es un cliente. Ambos pueden iniciar una comunicación y se consideran iguales en el proceso de comunicación.

25 Protocolo DNS La capa de transporte utiliza un esquema de direccionamiento llamado número de puerto. Los números de puerto identifican las aplicaciones y los servicios de la capa de aplicación que son el origen y el destino de los datos.

26

27 Protocolo HTTP Cuando se escribe una dirección Web (o URL) en un explorador de Internet, el explorador establece una conexión con el servicio Web del servidor que utiliza el protocolo HTTP.

28 Protocolo HTTP Para comprender mejor cómo interactúan el explorador Web y el cliente Web, podemos analizar cómo se abre una página Web en un explorador. Para este ejemplo, utilizaremos la dirección URL: Primero, el explorador interpreta las tres partes del URL: 1. http (el protocolo o esquema) 2. (el nombre del servidor) 3. web-server.htm (el nombre de archivo específico solicitado).

29 HTTP especifica un protocolo de solicitud/respuesta. Cuando un cliente, generalmente un explorador Web, envía un mensaje de solicitud a un servidor, el protocolo HTTP define los tipos de mensajes que el cliente utiliza para solicitar la página Web y envía los tipos de mensajes que el servidor utiliza para responder. Los tres tipos de mensajes comunes son GET, POST y PUT.

30 GET es una solicitud de datos por parte del cliente. Un explorador Web envía el mensaje GET para solicitar las páginas desde un servidor Web. Como se muestra en la figura, una vez que el servidor recibe la solicitud GET, responde con una línea de estado, como HTTP/ OK, y un mensaje propio, el cuerpo del cual puede ser el archivo solicitado, un mensaje de error u otra información.

31 POST y PUT se utilizan para enviar mensajes que cargan datos en el servidor Web. Por ejemplo, cuando el usuario ingresa información en un formato incluido en una página Web, POST incluye la información en el mensaje enviado al servidor. PUT carga los recursos o el contenido en el servidor Web.

32 Protocolo HTTP

33 Actividad 3.3.2

34 Protocolo SMTP/POP Cuando la gente redacta mensajes de correo electrónico, generalmente utilizan una aplicación llamada Agente de usuario de correo (MUA), o un cliente de correo electrónico. MUA permite enviar los mensajes y colocar los recibidos en el buzón del cliente; ambos procesos son diferentes.

35 POP y POP3 (Protocolo de oficina de correos v.3) son protocolos de envío de correo entrante y protocolos cliente-servidor típicos. Envían correos electrónicos desde el servidor correspondiente al cliente (MUA). El MDA escucha cuando un cliente se conecta a un servidor. Una vez establecida la conexión, el servidor puede enviar el correo electrónico al cliente.

36 El Protocolo simple de transferencia de correo (SMTP), por el contrario, rige la transferencia de correos salientes desde el cliente emisor al servidor de correos (MDA), así como también el transporte de correos entre servidores de correo electrónico (MTA). SMTP permite transportar correos por las redes de datos entre diferentes tipos de software de cliente y servidor, y hace posible el intercambio de correos en Internet.

37

38

39

40 Protocolo FTP

41 El FTP se desarrolló para permitir las transferencias de archivos entre un cliente y un servidor. Un cliente FTP es una aplicación que se ejecuta en una computadora y que carga y descarga archivos de un servidor que ejecuta el demonio FTP (FTPd).

42 El FTP necesita dos conexiones entre el cliente y el servidor para transferir archivos de forma exitosa: una para comandos y respuestas, otra para la transferencia real de archivos.

43 El cliente establece la primera conexión con el servidor en TCP puerto 21. Esta conexión se utiliza para controlar el tráfico, que consiste en comandos del cliente y respuestas del servidor. El cliente establece la segunda conexión con el servidor en TCP puerto 20. Esta conexión es para la transferencia real de archivos y se crea cada vez que se transfiere un archivo.

44 La transferencia de archivos puede producirse en ambas direcciones. El cliente puede descargar (bajar) un archivo desde el servidor o el cliente puede cargar (subir) un archivo en el servidor.

45 DHCP

46 El servicio del Protocolo de configuración dinámica de host (DHCP) permite a los dispositivos de una red obtener direcciones IP y otra información de un servidor DHCP. Este servicio automatiza la asignación de direcciones IP, máscaras de subred, gateway y otros parámetros de networking del IP.

47 DHCP permite a un host obtener una dirección IP de forma dinámica cuando se conecta a la red. Se realiza el contacto con el servidor de DHCP y se solicita una dirección. El servidor DHCP elige una dirección del rango configurado llamado pool y la asigna ("alquila") para el host por un tiempo establecido.

48 Protocolo SMB

49 El Bloque de mensajes del servidor (SMB) es un protocolo cliente-servidor para compartir archivos. IBM desarrolló el Bloque de mensajes del servidor (SMB) a fines de la década de los 80 para describir la estructura de recursos de red compartidos, como directorios, archivos, impresoras y puertos seriales

50 Una vez establecida la conexión, el usuario del cliente puede acceder a los recursos en el servidor como si el recurso fuera local para el host del cliente.

51 Protocolo TELNET

52 Telnet Telnet es uno de los servicios más antiguos de Internet, data de la época de ARPANET y se utiliza para conectar ("login") con un equipo remoto a través de la Red, de forma que el ordenador cliente se comporta como una terminal conectada (on-line) con el ordenador remoto.

53 Telnet Todo lo que se necesita es un cliente Telnet (un programa especial). Utilizando la terminología informática anterior a la Web, diríamos que un cliente telnet es en realidad un programa de emulación de terminal para teleproceso adaptado al sistema de Internet, es decir, al protocolo TCP/IP.
