LOS MAPAS TOPOGRÁFICOS

Presentación del tema: "LOS MAPAS TOPOGRÁFICOS"— Transcripción de la presentación:

1 LOS MAPAS TOPOGRÁFICOS

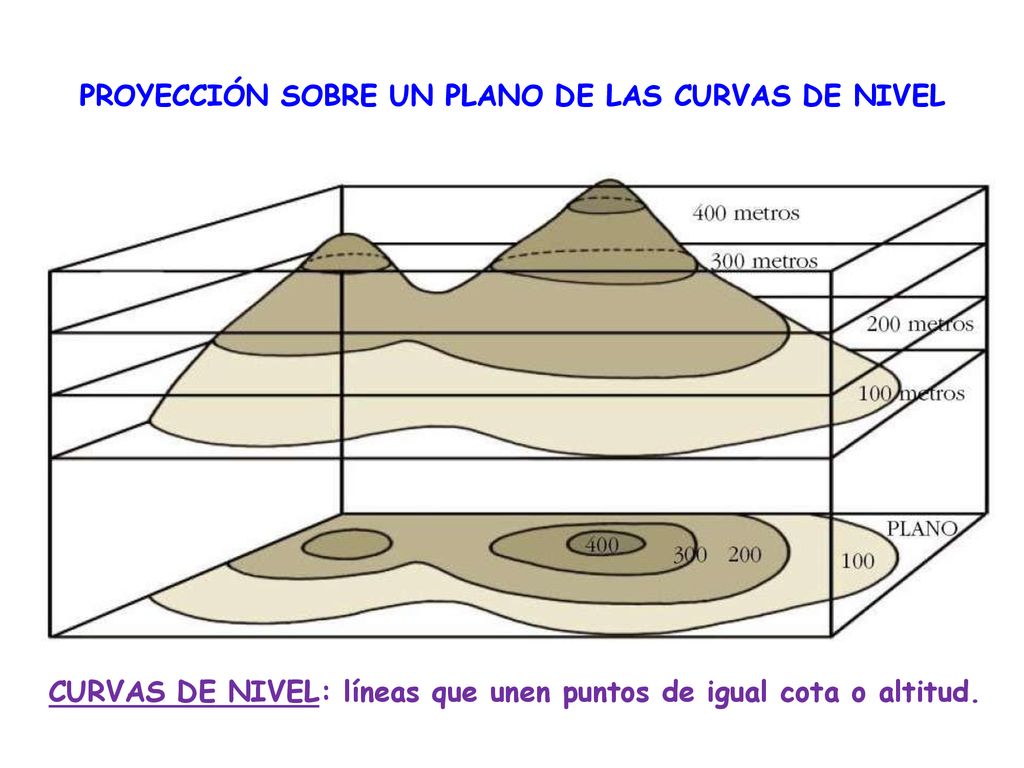

2 PROYECCIÓN SOBRE UN PLANO DE LAS CURVAS DE NIVEL
CURVAS DE NIVEL: líneas que unen puntos de igual cota o altitud.

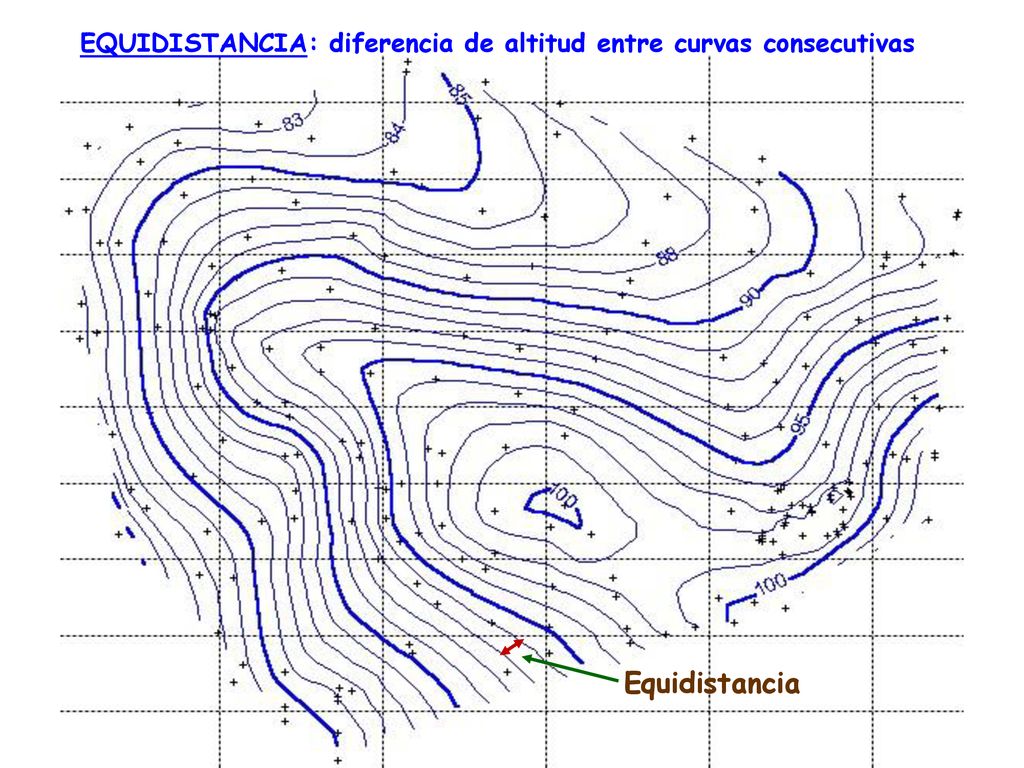

3 EQUIDISTANCIA: diferencia de altitud entre curvas consecutivas

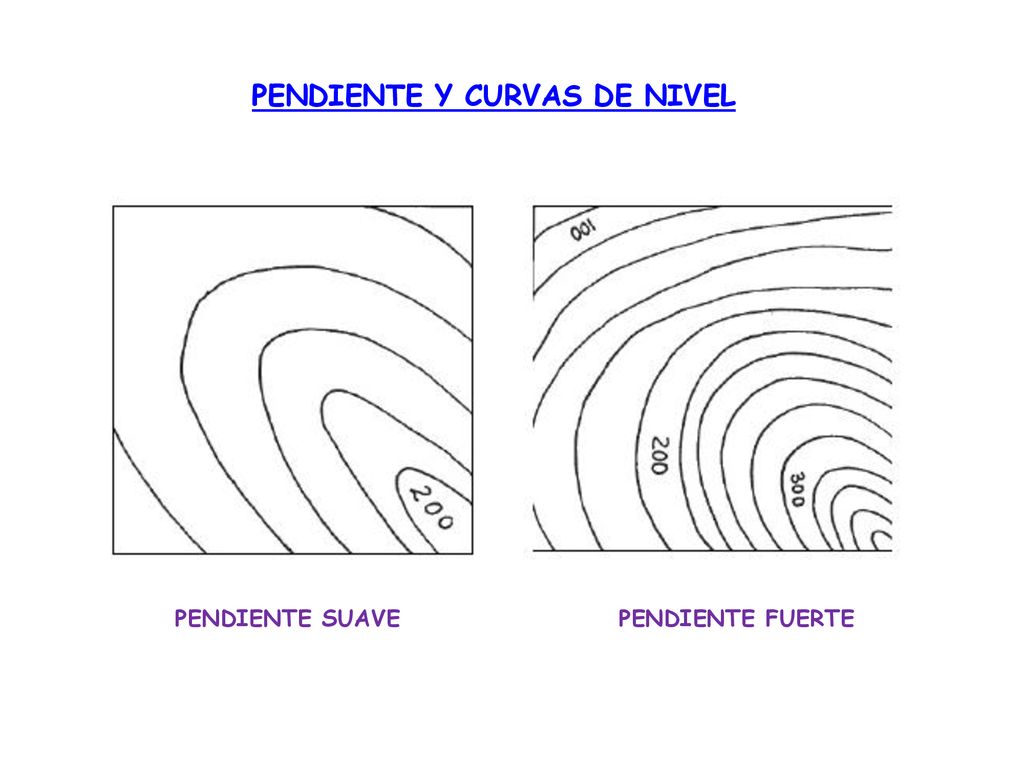

4 PENDIENTE Y CURVAS DE NIVEL
PENDIENTE SUAVE PENDIENTE FUERTE

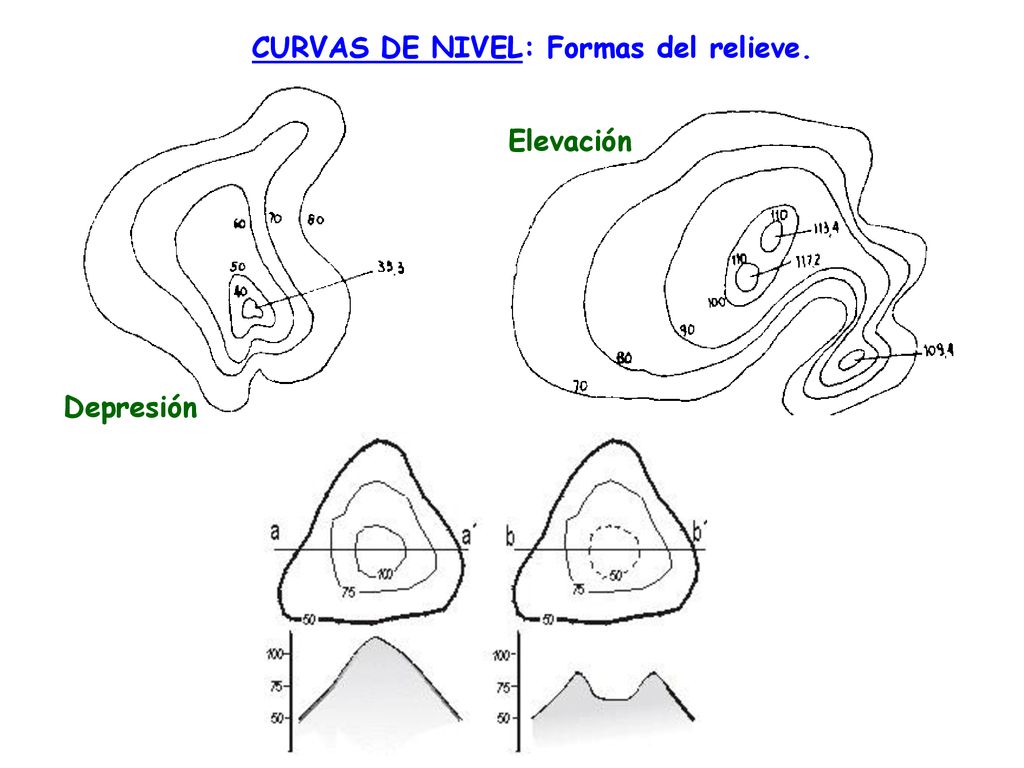

5 CURVAS DE NIVEL: Formas del relieve.
Depresión Elevación

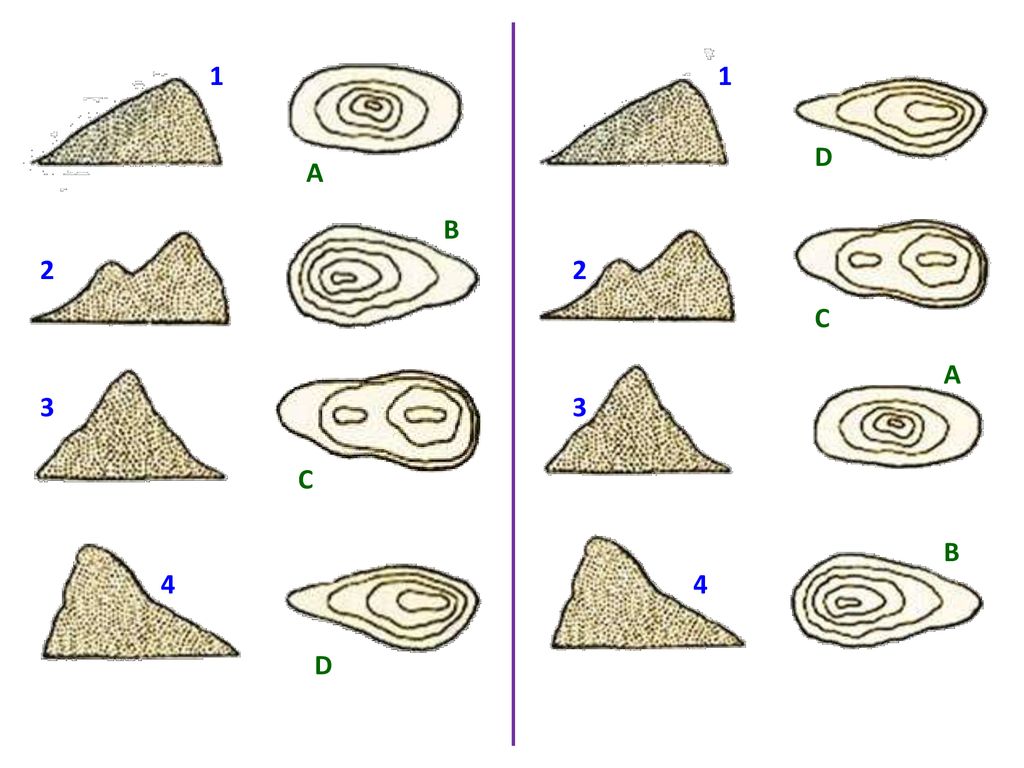

6 1 2 3 4 A B C D

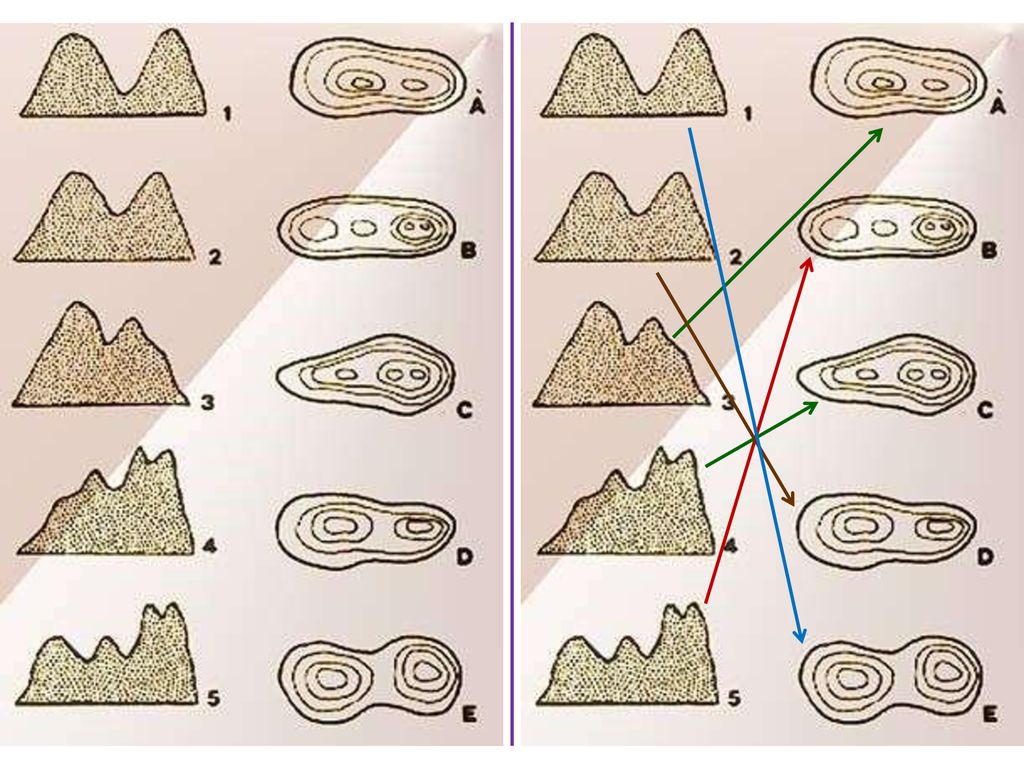

7

8 ¿HACIA DÓNDE FLUYE EL RÍO?

9 (relación entre las dimensiones reales y las del mapa)

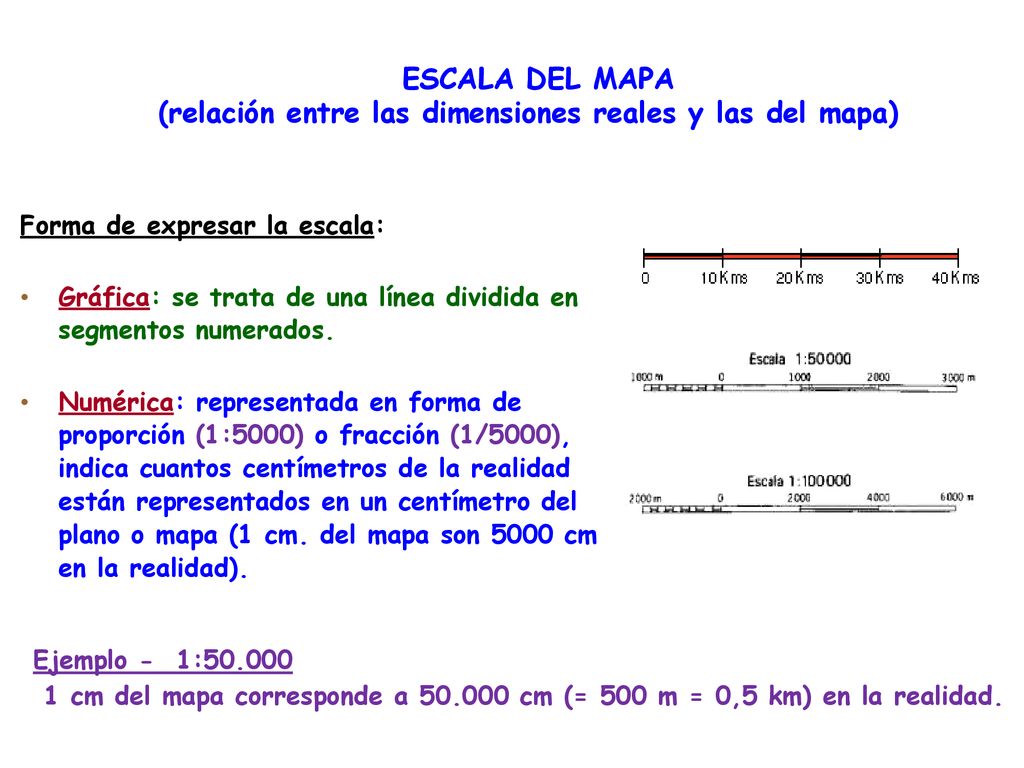

ESCALA DEL MAPA (relación entre las dimensiones reales y las del mapa) Forma de expresar la escala: Gráfica: se trata de una línea dividida en segmentos numerados. Numérica: representada en forma de proporción (1:5000) o fracción (1/5000), indica cuantos centímetros de la realidad están representados en un centímetro del plano o mapa (1 cm. del mapa son 5000 cm en la realidad). Ejemplo - 1:50.000 1 cm del mapa corresponde a cm (= 500 m = 0,5 km) en la realidad.

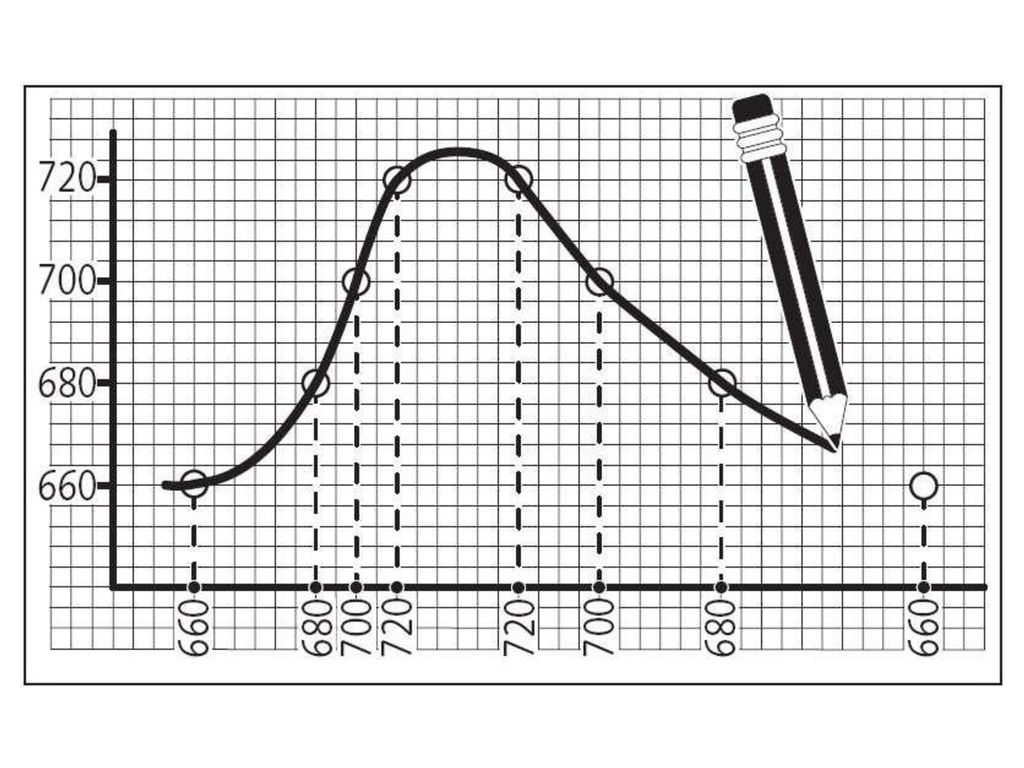

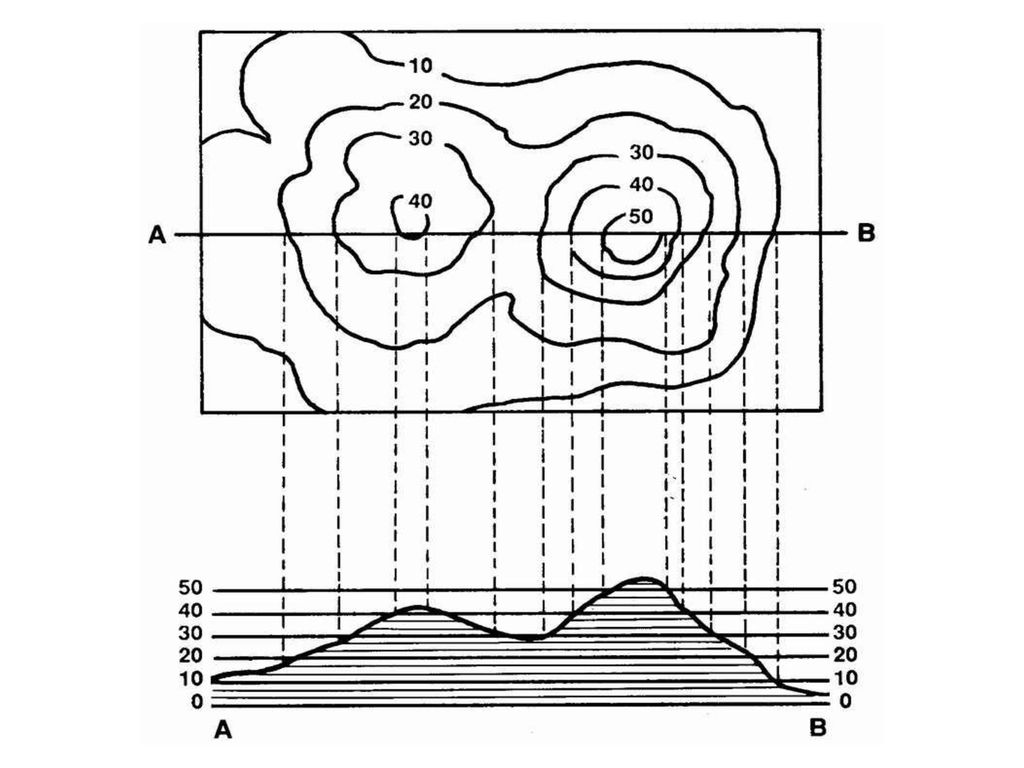

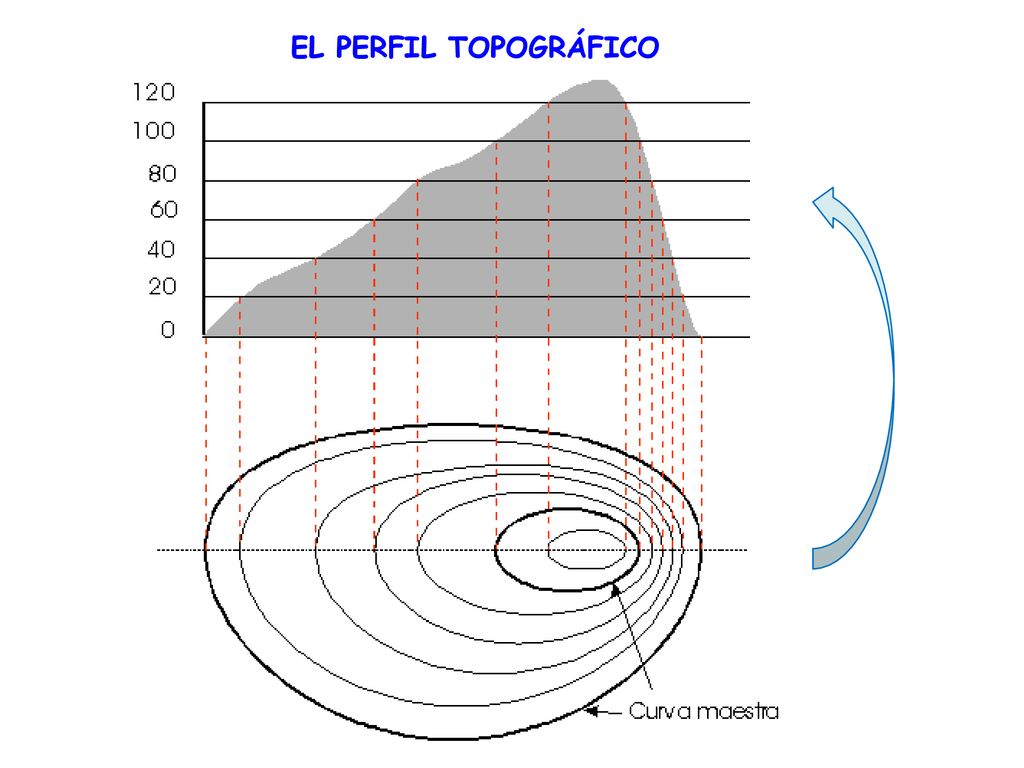

10 EL PERFIL TOPOGRÁFICO

11

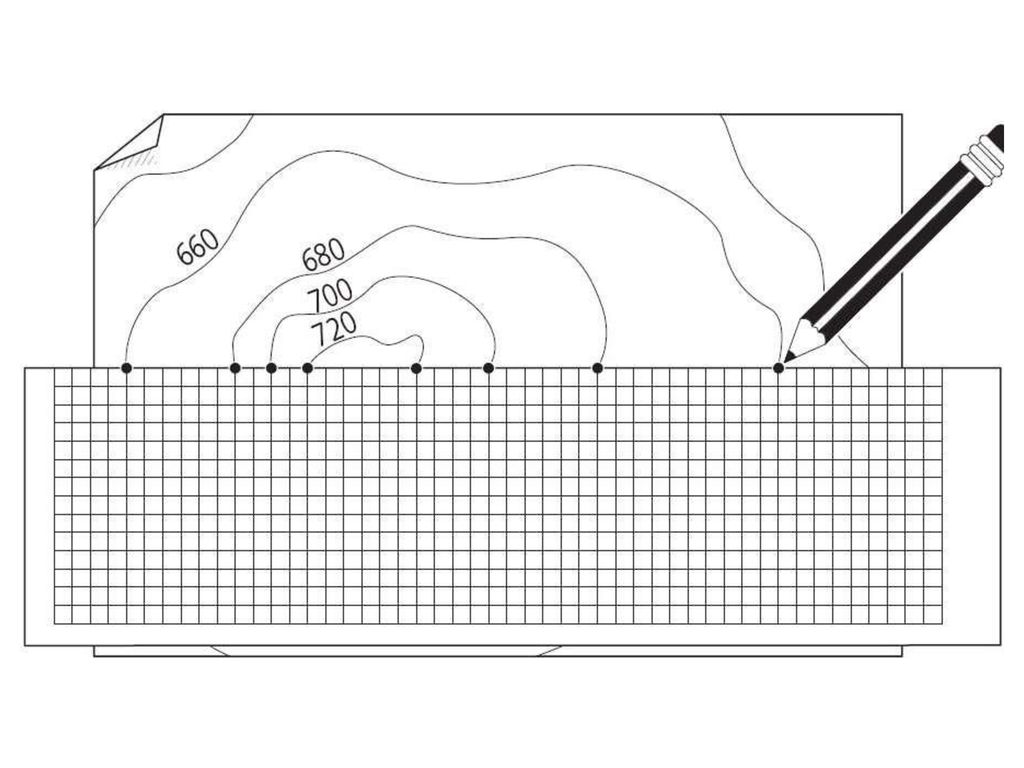

12

13

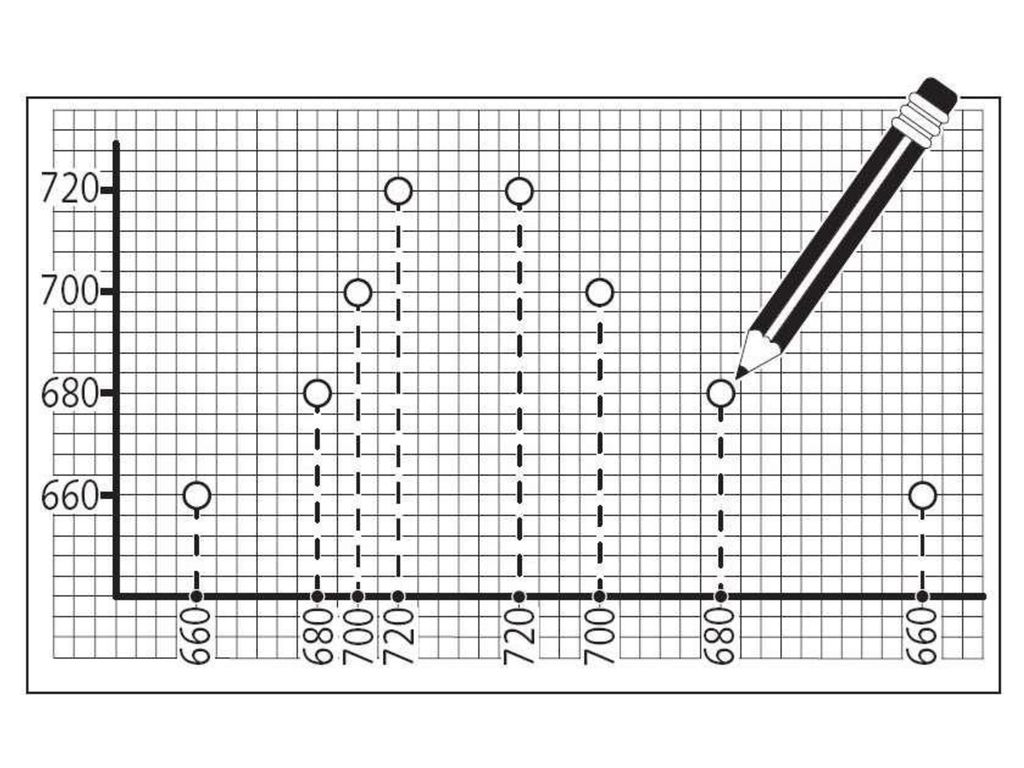

14

15

16

17 HAY QUE PRESTAR ATENCIÓN A LA ORIENTACIÓN
Mal Bien
