Presentación del tema: "Presentación por José Quiles Hoyo Fuerzas magnéticas Introducción Fuerza magnética sobre cargas en movimiento Fuerza sobre una corriente Acción de un campo."— Transcripción de la presentación:

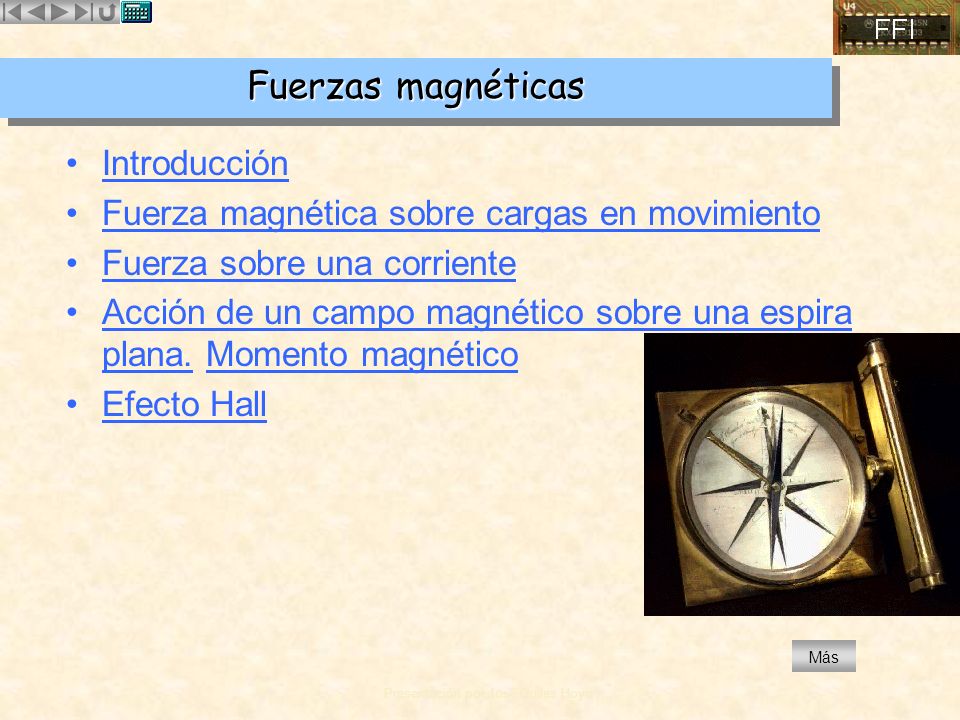

1 Presentación por José Quiles Hoyo Fuerzas magnéticas Introducción Fuerza magnética sobre cargas en movimiento Fuerza sobre una corriente Acción de un campo magnético sobre una espira plana. Momento magnéticoAcción de un campo magnético sobre una espira plana.Momento magnético Efecto Hall Más

2 Presentación por José Quiles Hoyo MásMás Movimiento de una carga puntual en un campo magnético Selector de velocidades Espectrógrafo de masas Ciclotrón Motor eléctrico Fuerza magnética sobre corrientes Efecto Hall sobre una cinta metálica Momento magnético en una espira Fuerza magnética sobre una espira

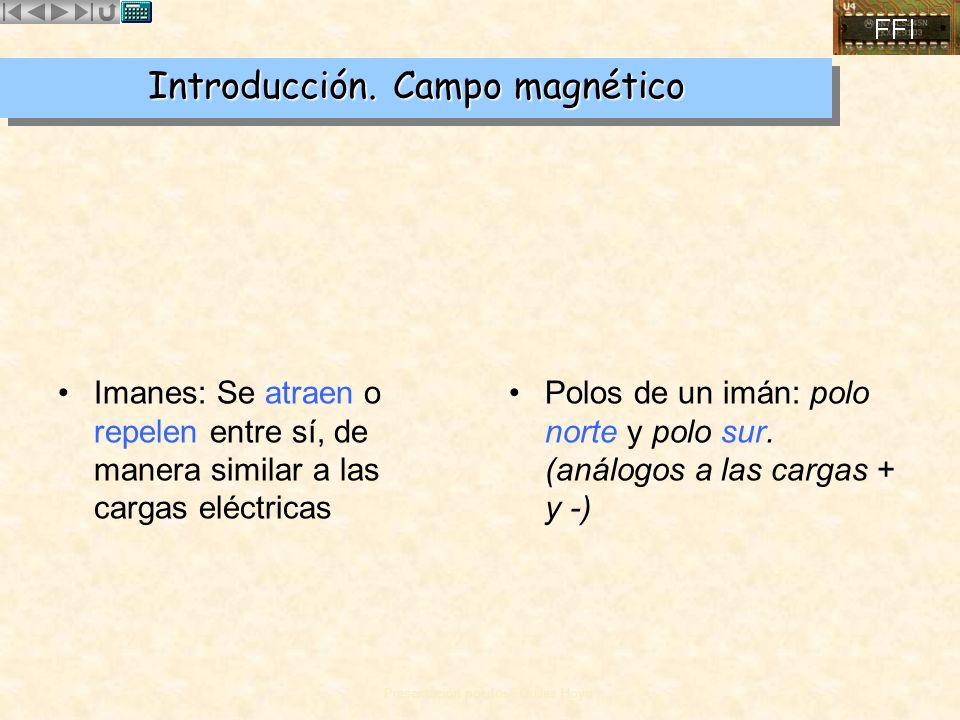

3 Presentación por José Quiles Hoyo Introducción. Campo magnético Imanes: Se atraen o repelen entre sí, de manera similar a las cargas eléctricas Polos de un imán: polo norte y polo sur. (análogos a las cargas + y -)

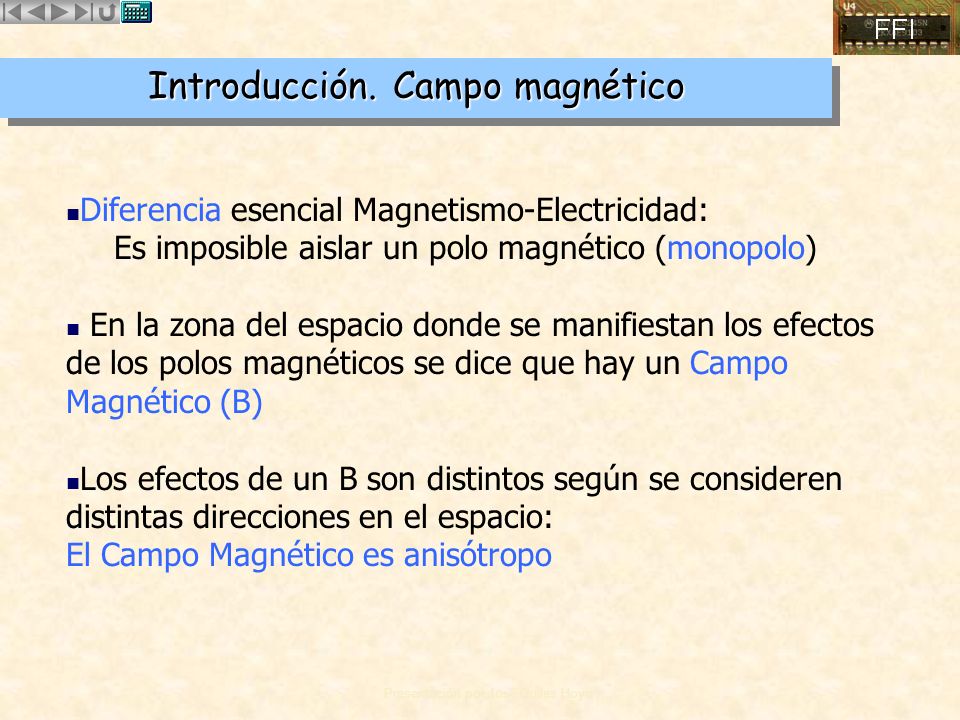

4 Presentación por José Quiles Hoyo Introducción. Campo magnético Diferencia esencial Magnetismo-Electricidad: Es imposible aislar un polo magnético (monopolo) En la zona del espacio donde se manifiestan los efectos de los polos magnéticos se dice que hay un Campo Magnético (B) Los efectos de un B son distintos según se consideren distintas direcciones en el espacio: El Campo Magnético es anisótropo

5 Presentación por José Quiles Hoyo Cuando una carga eléctrica q se mueve, con velocidad v, dentro de un campo magnético B, sobre ella aparece una fuerza F que: –Es proporcional a q y a v –Se anula cuando v va en una dirección determinada –Es perpendicular a la dirección anterior y a la de v –El sentido de F viene definido por la regla de la mano derecha, respecto de la dirección anterior y v –Es proporcional al seno del ángulo que forman dicha dirección y v Tipler, capítulo 28, Sección 28.1 Fuerza sobre una carga en movimiento

6 Presentación por José Quiles Hoyo Fuerza magnética sobre cargas en movimiento q U.S.I.B Tesla, Gauss1 T = 10 4 G v B B terrestre 0.56 G -q v B F F

7 Presentación por José Quiles Hoyo EjemploEjemplo x y B = 4 T q 1 = 1 nC v = 10 6 m/s v = 10 6 m/s 37º q 2 = -1 nC q 3 = 1 nC v = 10 6 m/s F F

8 Presentación por José Quiles Hoyo Movimiento de una carga puntual en un campo magnético B v r F

9 Presentación por José Quiles Hoyo Movimiento helicoidal v v B F

10 Presentación por José Quiles Hoyo Selector de velocidades qE qvB E B v

11 Presentación por José Quiles Hoyo Espectrógrafo de masas v r Película fotográfica Selector de velocidades B

12 Presentación por José Quiles Hoyo CiclotrónCiclotrón (independiente del radio)

13 Presentación por José Quiles Hoyo Fuerza sobre una corriente Para un conductor rectilíneo y uniforme: B

14 Presentación por José Quiles Hoyo Ejemplo de fuerzas sobre corrientes I A B B F AB F = 0 Corriente cerrada y uniforme: B constante B

15 Presentación por José Quiles Hoyo Acción de un campo magnético sobre una espira plana. Momento magnético I B Momento magnético Momento de las fuerzas a b F 4 F 3 F 2 F 1 S m I S hacia afuera I S hacia dentro

16 Presentación por José Quiles Hoyo Fuerza magnética y momento magnético I B a b F 4 F 3 F 2 F 1 S y x z

17 Presentación por José Quiles Hoyo GalvanómetroGalvanómetro NS Resorte Núcleo de hierro dulce Bobina

18 Presentación por José Quiles Hoyo Motor eléctrico

19 Presentación por José Quiles Hoyo Efecto Hall con portadores positivos I d F v a B J V H

20 Presentación por José Quiles Hoyo VHVH Efecto Hall con portadores negativos I d B J F v a

21 Presentación por José Quiles Hoyo Fuerza magnética sobre corrientes i = 3 A F 1 F 2 i = 2 A F 3 =0 B = -2k T i = 2 A

22 Presentación por José Quiles Hoyo densidad atómica VHVH Efecto Hall sobre una cinta metálica 1 mm a = 2 cm 1.5 T V H = v a Ba = = e - /m 3 = m/s 200 A 22.7 V densidad electrónica nº de electrones libres por átomo F

23 Presentación por José Quiles Hoyo Momento magnético en una espira 30º I z y x x y 60º S B = Bj

24 Presentación por José Quiles Hoyo Fuerza magnética sobre una espira b a c x y z I B = Bj Tema siguiente
