Presentación del tema: "Principios de protección de estructuras metálicas en situación de corrosión Basado en material preparado por ESDEP (European Steel Design Education Programme)"— Transcripción de la presentación:

1 Principios de protección de estructuras metálicas en situación de corrosión Basado en material preparado por ESDEP (European Steel Design Education Programme) Marzo de 2007 Elaboración, guión y locución a cargo del Dpto. de Ingeniería Civil de la Universidad de Chile con coordinación del Ing. Ricardo Herrera

2 CONTENIDO Corrosión 1.Definición 2.Mecanismos 3.Corrosión en acero 4.Protección

3 CORROSION 1. Definición Reacción química de un metal con su entorno que genera deterioro de este.

4 2. Mecanismos de corrosión Corrosión seca Corrosión húmeda TIPOS DE CORROSION O2O2 O2O2 Aire Acero Electrolito Cátodo Ánodo

5 2. Mecanismos de corrosión Corrosión electroquímica Corrosión por oxígeno Corrosión microbiológica Corrosión por presiones parciales de oxígeno Corrosión galvánica Corrosión por actividad salina diferenciada CORROSION HUMEDA

6 2. Mecanismos de corrosión Aluminio Zinc Hierro Acero dulce Acero inoxidable Cobre Plata Oro Platino SERIE GALVANICA Susceptibilidad a la corrosión Metales anódicos Metales catódicos

7 3. Corrosión en acero Cascarilla de laminación –Discontinuidad de la cascarilla –Cascarilla es catódica –Discontinuidades puntuales generan altos grados de corrosión FACTORES

8 3. Corrosión en acero Diferencias de tensión debido a fabricación Corrosión en zonas escondidas FACTORES

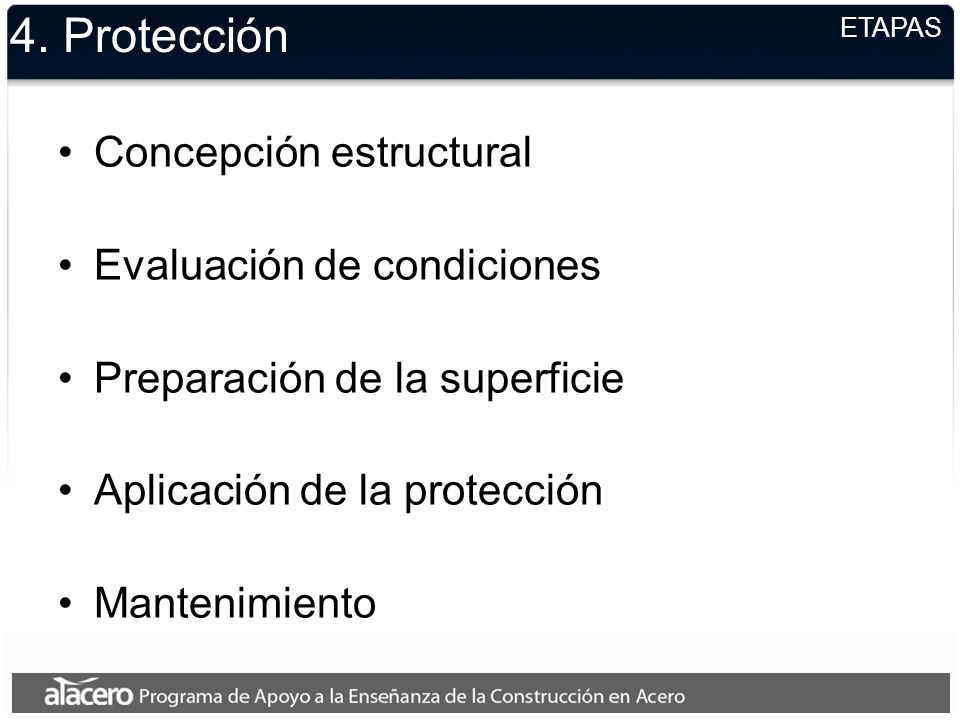

9 4. Protección Concepción estructural Evaluación de condiciones Preparación de la superficie Aplicación de la protección Mantenimiento ETAPAS

10 4. Protección Selección del material Selección de elementos Detalles estructurales –Zonas inaccesibles o confinadas –Contacto con otros materiales –Heterogeneidades CONCEPCION ESTRUCTURAL

11 4. Protección Aceros inoxidables Aceros resistentes a corrosión (weathering steel) MATERIALES ALTERNATIVOS

12 4. Protección DETALLES ESTRUCTURALES PropensosMejoradosPropensosMejorados

13 4. Protección Función de la estructura Vida útil de la estructura Entorno Apariencia Propiedades requeridas Condiciones de mantenimiento Salud y seguridad Tolerancia a imperfecciones EVALUACION DE CONDICIONES

14 4. Protección Corrosión atmosférica Limpieza con cepillo de alambre Pistola neumática Decapado al soplete Decapado ácido Chorro abrasivo PREPARACION DE LA SUPERFICIE

15 4. Protección Aislamiento del medio Protección catódica Galvanoplastía Inhibidores Soluciones reductoras METODOS

16 4. Protección PROTECCION CATODICA

17 4. Protección GALVANOPLASTIA Baño en metal calienteRociado con metal caliente

18 4. Protección Proceso de pintado –Imprimación –Capa intermedia –Acabado PINTURAS ANTICORROSIVAS

19 4. Protección Conexiones Soldaduras ZONAS ESPECIALES Conectores inadecuadosDificultad de acceso Soldadura corroída

20 4. Protección Condiciones del proyecto Inspecciones planificadas Método de mantenimiento –Pintado por partes –Pintado completo MANTENIMIENTO
