INSTRUCTIVO ANÁLISIS DE EVENTOS DEL SIN Agosto 11 de 2017

3 Objetivo Presentar un instructivo ágil y sencillo para la consulta de la información contenida en los documentos de análisis de eventos del SIN.

4 Antecedentes Los procedimientos para la elaboración de los informes de análisis de eventos del SIN han sido construidos en los diferentes foros del Consejo Nacional de Operación -CNO-, con el fin de: Establecer la naturaleza de los eventos, Evaluar su evolución e impacto sobre el sistema de potencia, Identificar claramente los problemas, Proponer las acciones preventivas y correctivas tendientes evitar su recurrencia.

5 Evolución acuerdos CNO

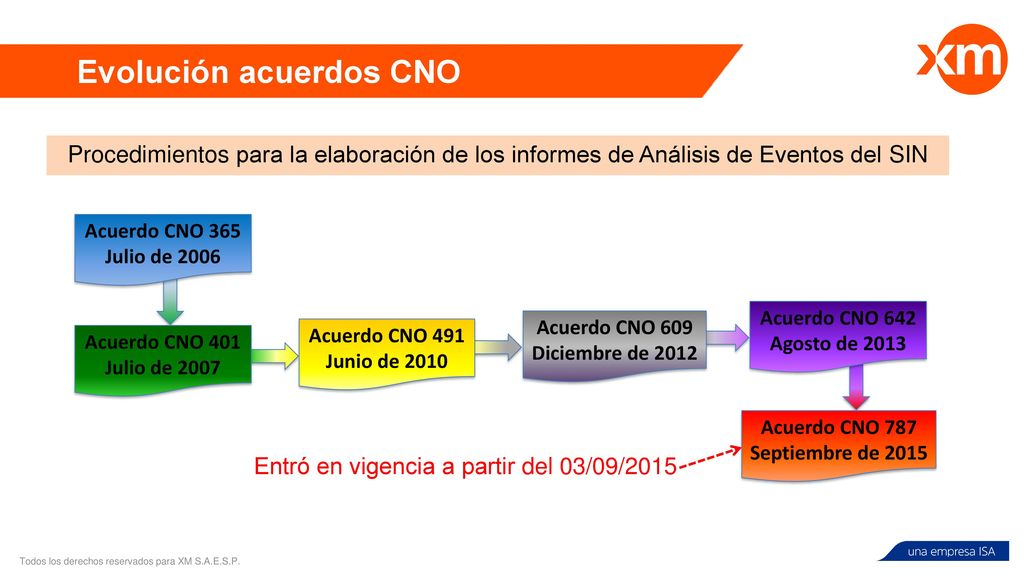

Procedimientos para la elaboración de los informes de Análisis de Eventos del SIN Acuerdo CNO 365 Julio de 2006 Acuerdo CNO 642 Agosto de 2013 Acuerdo CNO 609 Diciembre de 2012 Acuerdo CNO 491 Junio de 2010 Acuerdo CNO 401 Julio de 2007 Acuerdo CNO 787 Septiembre de 2015 Entró en vigencia a partir del 03/09/2015

6 Evolución acuerdos CNO

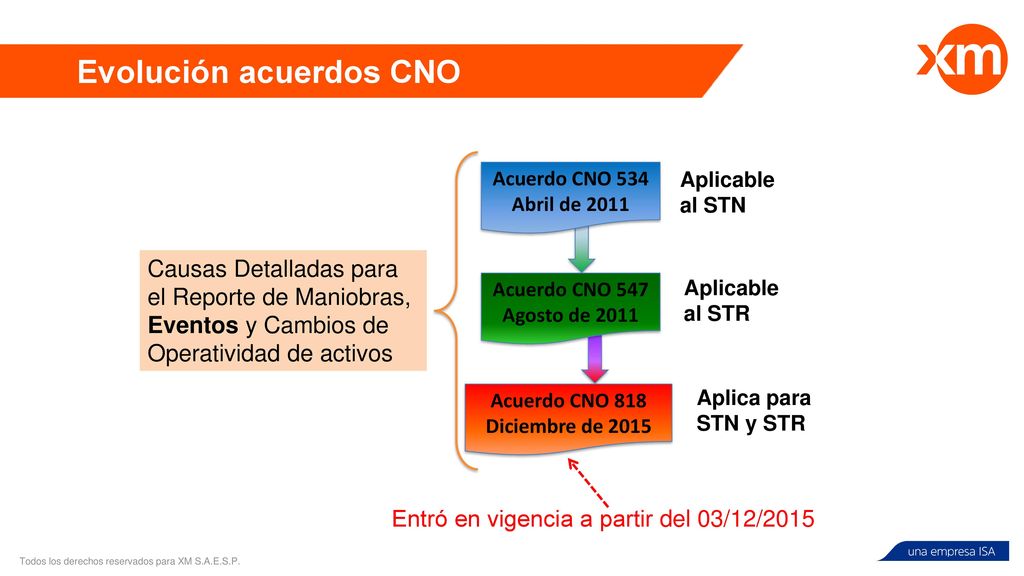

Acuerdo CNO 534 Abril de 2011 Aplicable al STN Causas Detalladas para el Reporte de Maniobras, Eventos y Cambios de Operatividad de activos Acuerdo CNO 547 Agosto de 2011 Aplicable al STR Acuerdo CNO 818 Diciembre de 2015 Aplica para STN y STR Entró en vigencia a partir del 03/12/2015

7 Contenido del informe de análisis de eventos

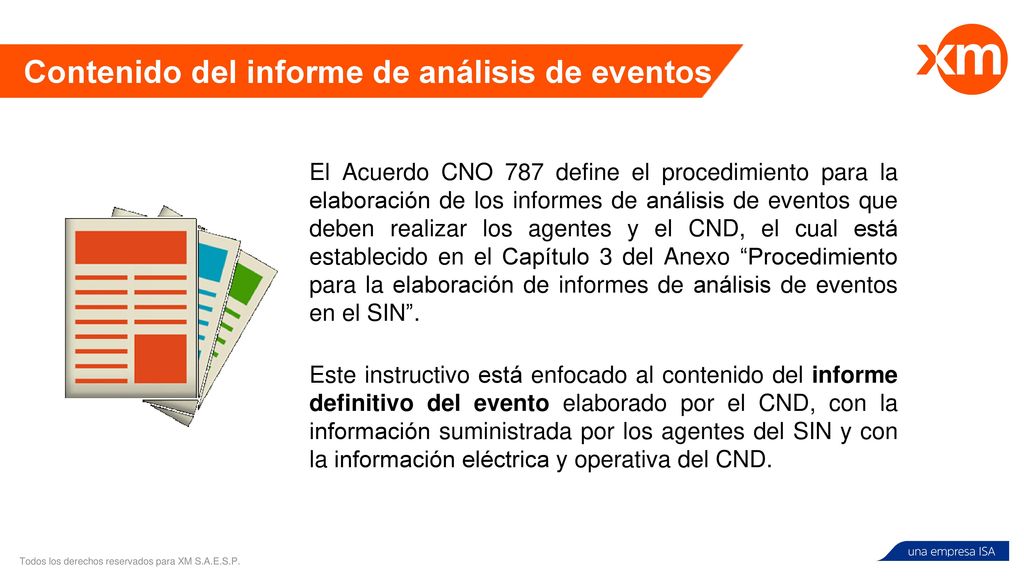

El Acuerdo CNO 787 define el procedimiento para la elaboración de los informes de análisis de eventos que deben realizar los agentes y el CND, el cual está establecido en el Capítulo 3 del Anexo “Procedimiento para la elaboración de informes de análisis de eventos en el SIN”. Este instructivo está enfocado al contenido del informe definitivo del evento elaborado por el CND, con la información suministrada por los agentes del SIN y con la información eléctrica y operativa del CND.

8 Informe detallado del evento

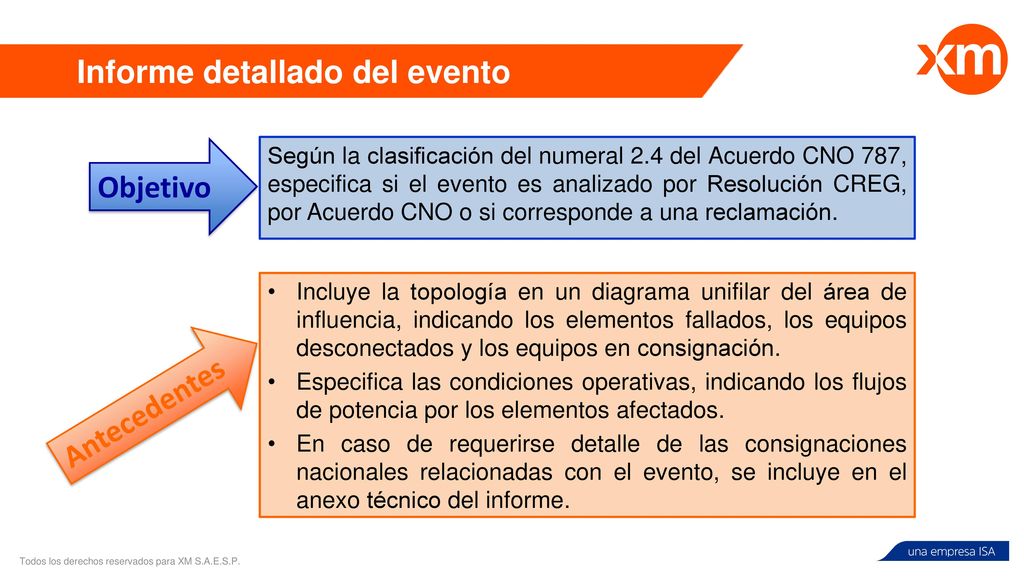

Según la clasificación del numeral 2.4 del Acuerdo CNO 787, especifica si el evento es analizado por Resolución CREG, por Acuerdo CNO o si corresponde a una reclamación. Objetivo Incluye la topología en un diagrama unifilar del área de influencia, indicando los elementos fallados, los equipos desconectados y los equipos en consignación. Especifica las condiciones operativas, indicando los flujos de potencia por los elementos afectados. En caso de requerirse detalle de las consignaciones nacionales relacionadas con el evento, se incluye en el anexo técnico del informe. Antecedentes

9 Informe detallado del evento

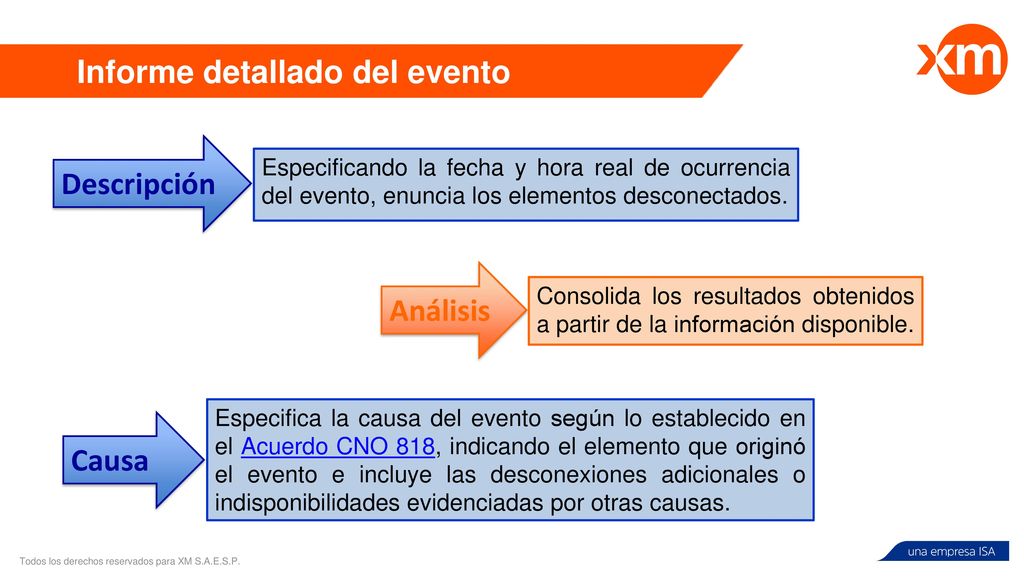

Especificando la fecha y hora real de ocurrencia del evento, enuncia los elementos desconectados. Descripción Consolida los resultados obtenidos a partir de la información disponible. Análisis Especifica la causa del evento según lo establecido en el Acuerdo CNO 818, indicando el elemento que originó el evento e incluye las desconexiones adicionales o indisponibilidades evidenciadas por otras causas. Causa

10 Operación sistemas de protección Reporte energía no suministrada

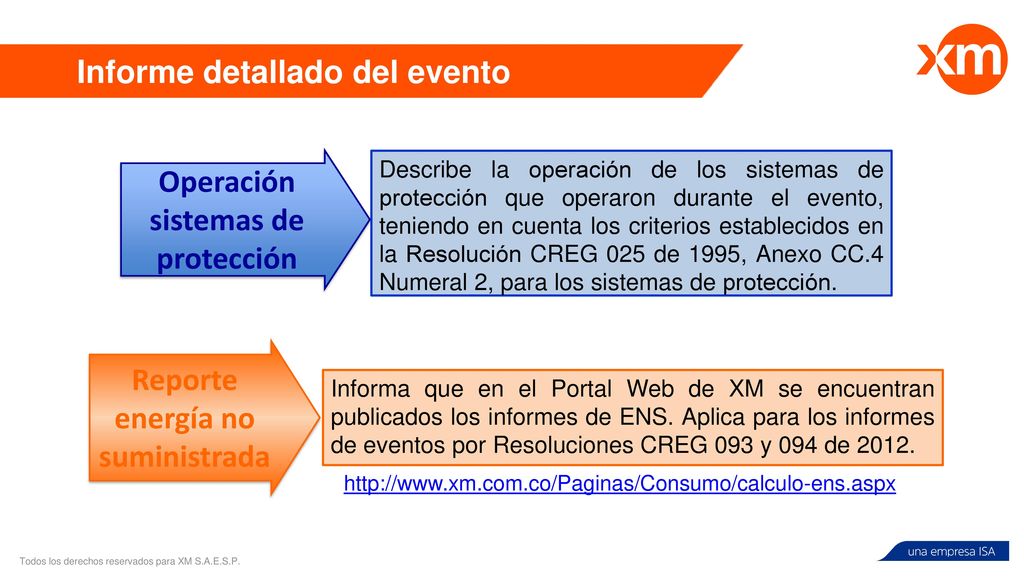

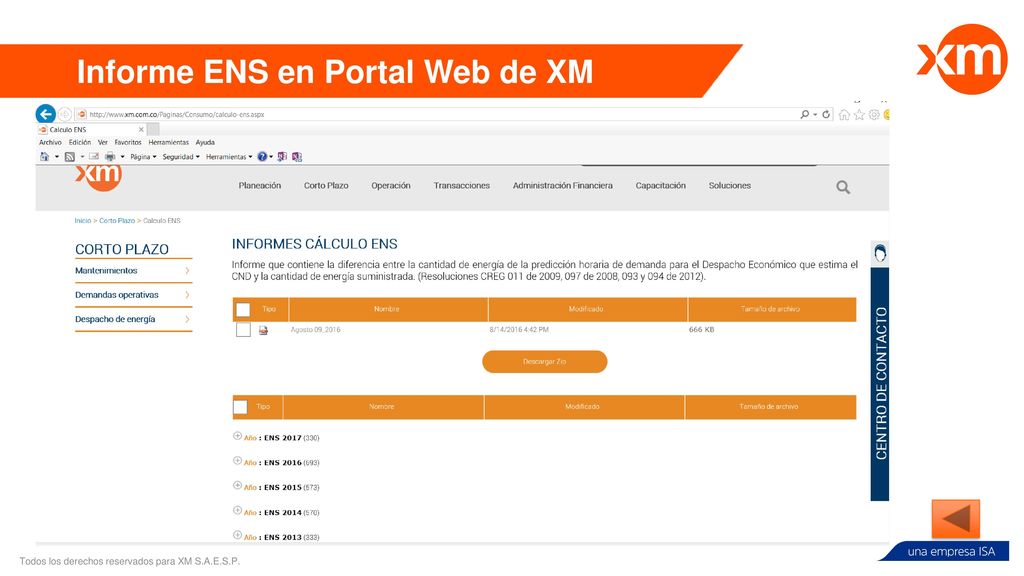

Informe detallado del evento Describe la operación de los sistemas de protección que operaron durante el evento, teniendo en cuenta los criterios establecidos en la Resolución CREG 025 de 1995, Anexo CC.4 Numeral 2, para los sistemas de protección. Operación sistemas de protección Informa que en el Portal Web de XM se encuentran publicados los informes de ENS. Aplica para los informes de eventos por Resoluciones CREG 093 y 094 de 2012. Reporte energía no suministrada

11 Informe detallado del evento

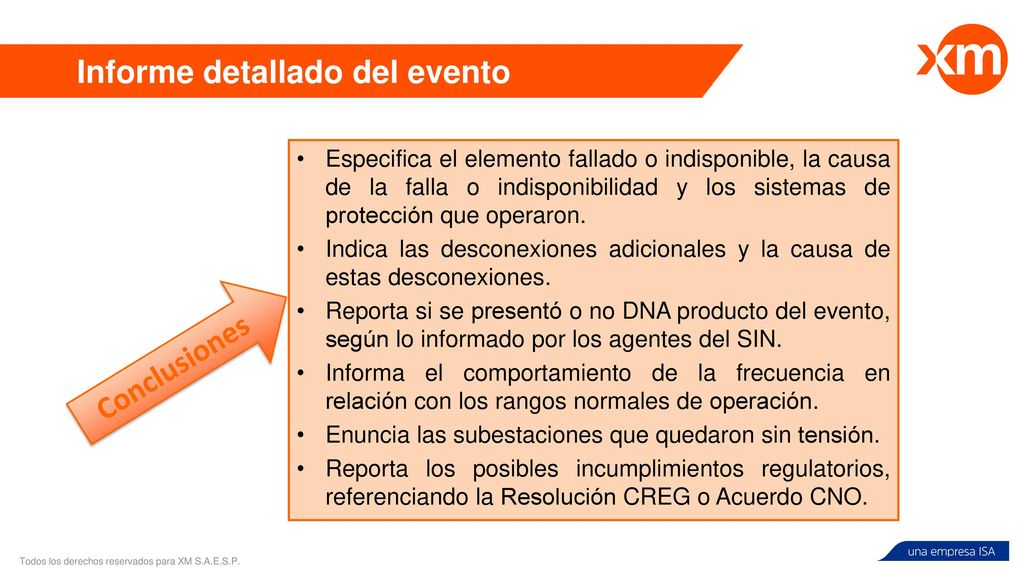

Especifica el elemento fallado o indisponible, la causa de la falla o indisponibilidad y los sistemas de protección que operaron. Indica las desconexiones adicionales y la causa de estas desconexiones. Reporta si se presentó o no DNA producto del evento, según lo informado por los agentes del SIN. Informa el comportamiento de la frecuencia en relación con los rangos normales de operación. Enuncia las subestaciones que quedaron sin tensión. Reporta los posibles incumplimientos regulatorios, referenciando la Resolución CREG o Acuerdo CNO. Conclusiones

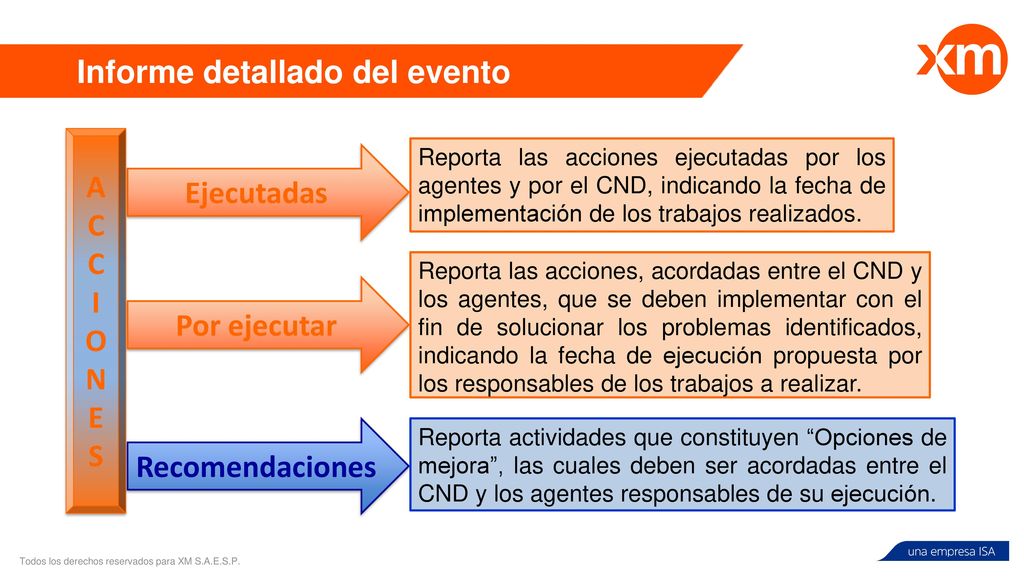

12 A C I O N E S Ejecutadas Por ejecutar Recomendaciones
Informe detallado del evento A C I O N E S Reporta las acciones ejecutadas por los agentes y por el CND, indicando la fecha de implementación de los trabajos realizados. Ejecutadas Reporta las acciones, acordadas entre el CND y los agentes, que se deben implementar con el fin de solucionar los problemas identificados, indicando la fecha de ejecución propuesta por los responsables de los trabajos a realizar. Por ejecutar Recomendaciones Reporta actividades que constituyen “Opciones de mejora”, las cuales deben ser acordadas entre el CND y los agentes responsables de su ejecución.

13 Informe de eventos especiales

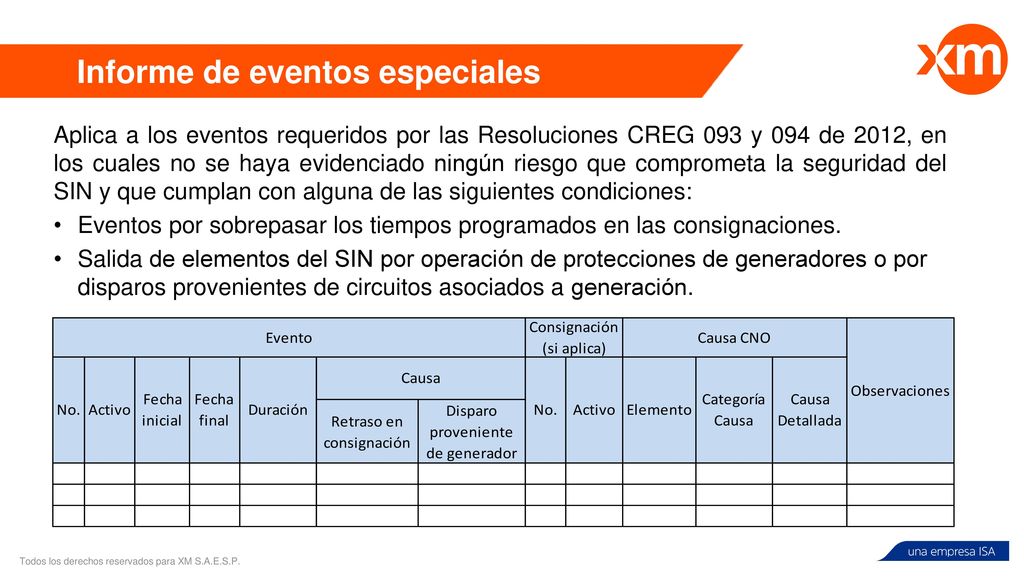

Aplica a los eventos requeridos por las Resoluciones CREG 093 y 094 de 2012, en los cuales no se haya evidenciado ningún riesgo que comprometa la seguridad del SIN y que cumplan con alguna de las siguientes condiciones: Eventos por sobrepasar los tiempos programados en las consignaciones. Salida de elementos del SIN por operación de protecciones de generadores o por disparos provenientes de circuitos asociados a generación.

14 Plazos establecidos análisis de eventos

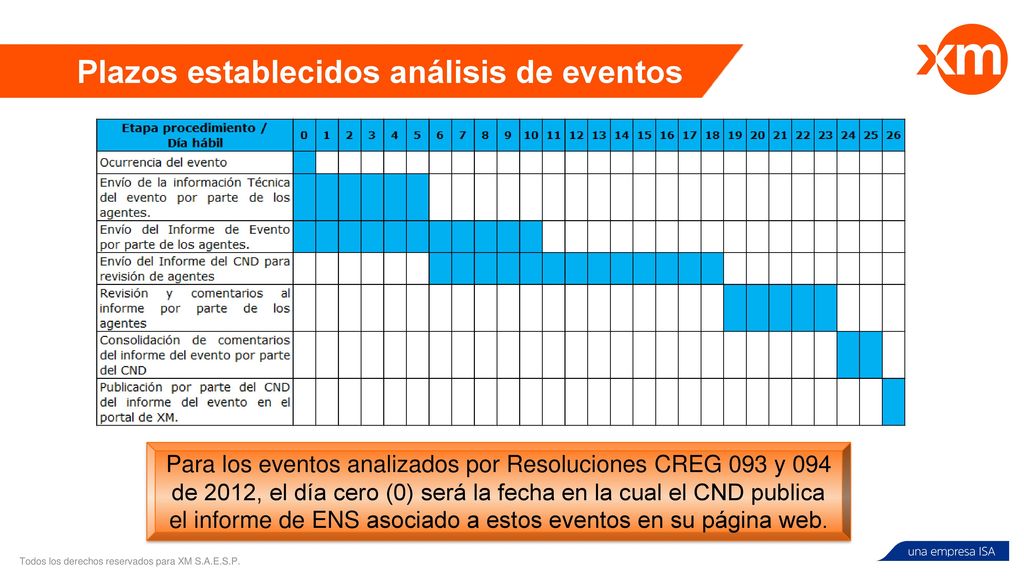

Para los eventos analizados por Resoluciones CREG 093 y 094 de 2012, el día cero (0) será la fecha en la cual el CND publica el informe de ENS asociado a estos eventos en su página web.

15 Calle 12 sur Bloque 2 PBX (57 4) FAX (57 4) @XM_filial_ISA Medellín - Colombia

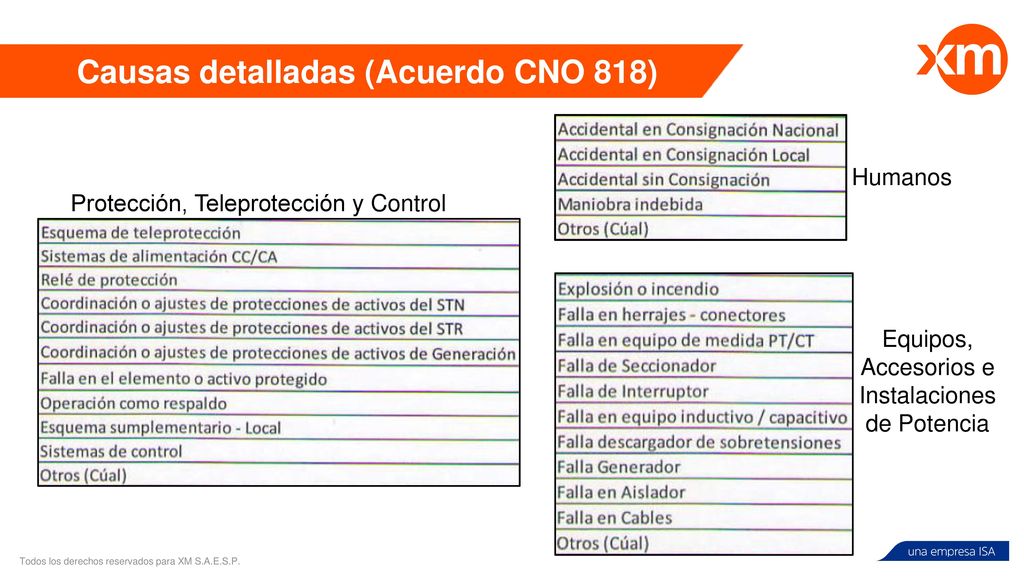

16 Causas detalladas (Acuerdo CNO 818)

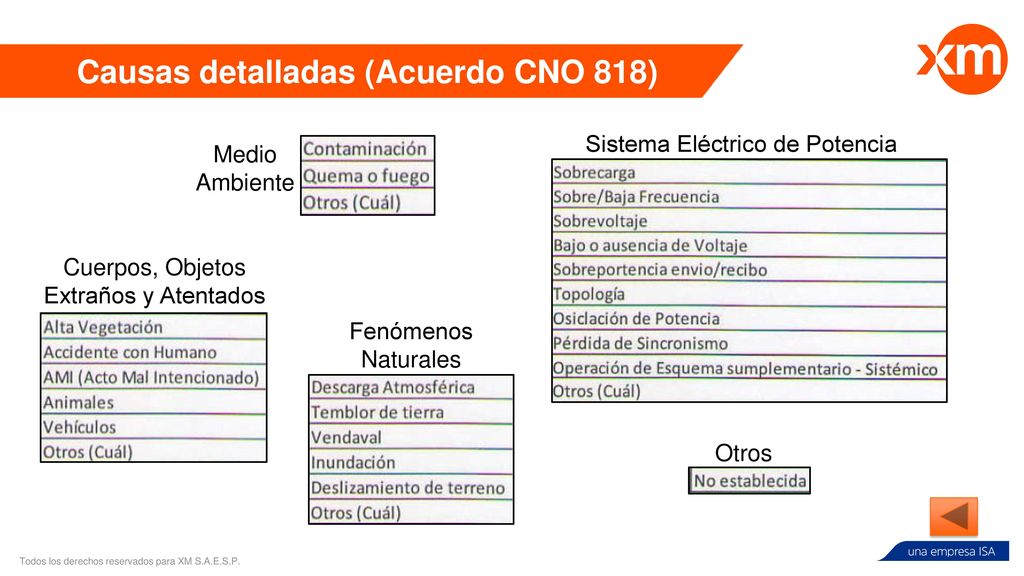

Humanos Protección, Teleprotección y Control Equipos, Accesorios e Instalaciones de Potencia
