Electrificadora de Santander S.A ESP - ESSA

Presentación del tema: "Electrificadora de Santander S.A ESP - ESSA"— Transcripción de la presentación:

1 Electrificadora de Santander S.A ESP - ESSA
Situación actual del sistema eléctrico y acciones de corto, mediano y largo plazo Presentado en la reunión No. 466 del Consejo Nacional de Operación – CNO 14-ene-2016

2 Panorama del sistema eléctrico de ESSA
Condición Operativa sistema eléctrico ESSA Panorama del sistema eléctrico de ESSA

3 Energía diaria máxima 2015: 8.5 GWh
Condición Operativa sistema eléctrico ESSA Panorama del sistema eléctrico de ESSA El sistema eléctrico de ESSA en estado estacionario garantiza el cubrimiento de la demanda de la zona de influencia. Ante ciertas contingencias sencillas sobre activos del STR que ocurran en periodos de demanda máxima, se puede presentar desatención parcial de la demanda. No obstante, estas restricciones desaparecen con las acciones de corto plazo implementadas por ESSA. Potencia máxima 2015: 447 MW Energía diaria máxima 2015: 8.5 GWh 03/15 Diapositiva

4 Condición Operativa sistema eléctrico ESSA
Contexto acontecimientos recientes en la operación del sistema eléctrico de ESSA

5 Condición Operativa sistema eléctrico ESSA
Contexto acontecimientos recientes en la operación del sistema eléctrico de ESSA XM solicita a ESSA informe de medidas operativas a ejecutar en el corto plazo. XM presenta en el CNO la situación del sistema eléctrico de ESSA ante contingencias sencillas. Entra en operación la SE Piedecuesta 230/115 kV, 150 MVA. Entra en operación la SE Puerto Wilches, 115/34.5 kV, 20 MVA. 24-ene-12 10-ago-13 XM y ESSA validan los modelos utilizados. 30-nov-15 09-dic-15 Reunión de XM, EPM y ESSA. Se acordó revisar los modelos de XM y ESSA. 25-nov-15 ESSA informa a XM las acciones operativas a ejecutar en el corto plazo. 03-dic-15 16-dic-15 05/15 Diapositiva

6 Condición Operativa sistema eléctrico ESSA
Contexto acontecimientos recientes en la operación del sistema eléctrico de ESSA Reunión de XM, EPM y ESSA. Se le informa a XM las tres acciones de corto plazo a realizar: Esquemas suplementarios. Incremento en parámetros de emergencia. Traslados de carga. ESSA informa al CNO las medidas de corto plazo a ejecutar. XM programa deslastre de carga preventivo para la operación de ESSA del día siguiente. 24-dic-15 27-dic-15 23-dic-15 XM programa deslastre de carga preventivo para la operación de ESSA del día siguiente. 28-dic-15 El CNO solicita a ESSA implementar medidas operativas en el corto plazo. 05/15 Diapositiva

7 Acciones realizadas en el corto plazo
Condición Operativa sistema eléctrico ESSA Acciones realizadas en el corto plazo

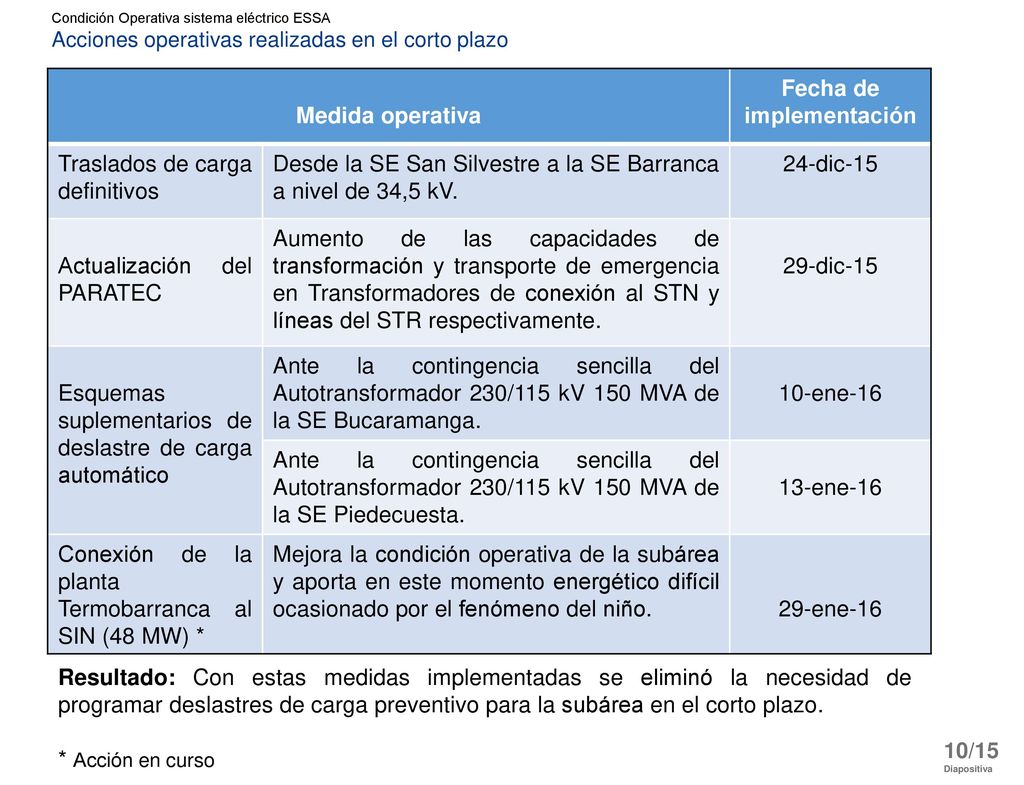

8 Fecha de implementación
Condición Operativa sistema eléctrico ESSA Acciones operativas realizadas en el corto plazo Medida operativa Fecha de implementación Traslados de carga definitivos Desde la SE San Silvestre a la SE Barranca a nivel de 34,5 kV. 24-dic-15 Actualización del PARATEC Aumento de las capacidades de transformación y transporte de emergencia en Transformadores de conexión al STN y líneas del STR respectivamente. 29-dic-15 Esquemas suplementarios de deslastre de carga automático Ante la contingencia sencilla del Autotransformador 230/115 kV 150 MVA de la SE Bucaramanga. 10-ene-16 Ante la contingencia sencilla del Autotransformador 230/115 kV 150 MVA de la SE Piedecuesta. 13-ene-16 Conexión de la planta Termobarranca al SIN (48 MW) * Mejora la condición operativa de la subárea y aporta en este momento energético difícil ocasionado por el fenómeno del niño. 29-ene-16 Resultado: Con estas medidas implementadas se eliminó la necesidad de programar deslastres de carga preventivo para la subárea en el corto plazo. * Acción en curso 10/15 Diapositiva

9 Acciones a ejecutar en el mediano plazo
Condición Operativa sistema eléctrico ESSA Acciones a ejecutar en el mediano plazo

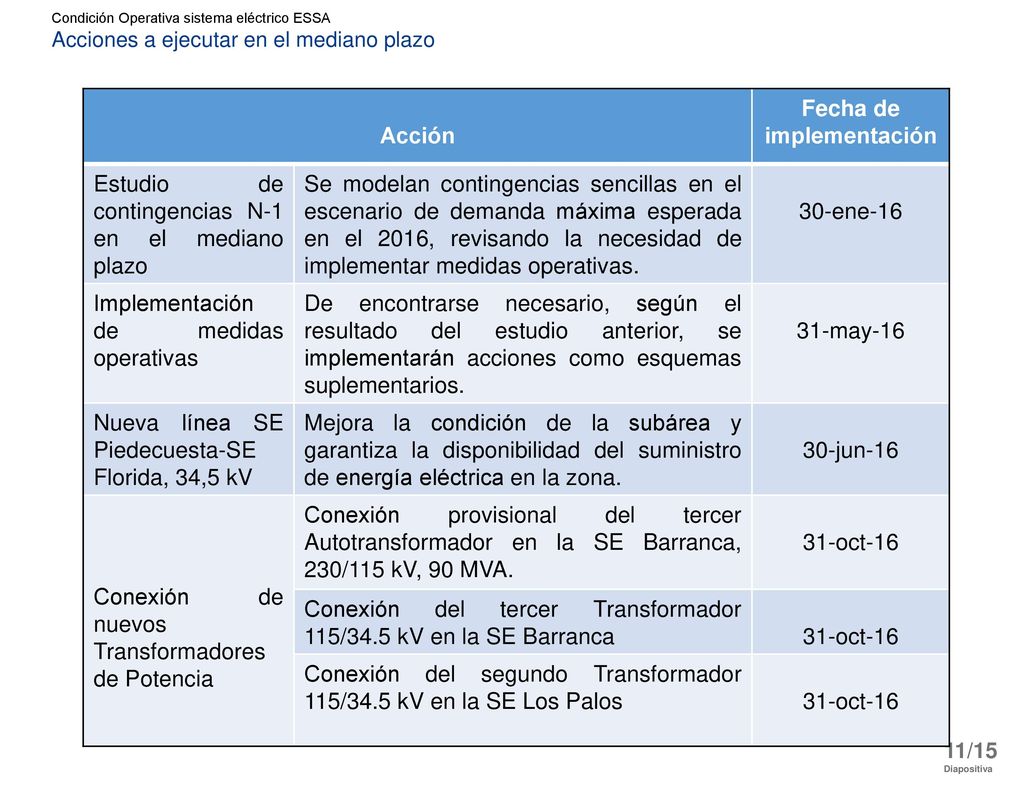

10 Fecha de implementación
Condición Operativa sistema eléctrico ESSA Acciones a ejecutar en el mediano plazo Acción Fecha de implementación Estudio de contingencias N-1 en el mediano plazo Se modelan contingencias sencillas en el escenario de demanda máxima esperada en el 2016, revisando la necesidad de implementar medidas operativas. 30-ene-16 Implementación de medidas operativas De encontrarse necesario, según el resultado del estudio anterior, se implementarán acciones como esquemas suplementarios. 31-may-16 Nueva línea SE Piedecuesta-SE Florida, 34,5 kV Mejora la condición de la subárea y garantiza la disponibilidad del suministro de energía eléctrica en la zona. 30-jun-16 Conexión de nuevos Transformadores de Potencia Conexión provisional del tercer Autotransformador en la SE Barranca, 230/115 kV, 90 MVA. 31-oct-16 Conexión del tercer Transformador 115/34.5 kV en la SE Barranca Conexión del segundo Transformador 115/34.5 kV en la SE Los Palos 11/15 Diapositiva

11 Acciones a realizar en el largo plazo
Condición Operativa sistema eléctrico ESSA Acciones a realizar en el largo plazo

12 Condición Operativa sistema eléctrico ESSA
Acciones en el mediano plazo Plan de expansión del STR en el Área Metropolitana de Bucaramanga y zona del Magdalena medio: aprobado por UPME y actualmente en ejecución: Proyecto FPO CAPEX Subestación Principal 115 kV 2018 36.003 Subestación Conuco 115 kV 39.550 Subestación Rio Frio 115 kV 50.786 Subestación Palenque 230/115 kV 2017 39.501 Subestación Bucaramanga 230/115 kV 32.800 Transformación Real de Minas 115/34.5 kV 2019 9.051 Línea Ocaña - San Alberto 115 kV 56.904 Línea Barranca - Puerto Wilches 115 kV 51.959 Subestación Buena Vista 115 kV 20.344 Transformación Sabana de Torres 115/34.5 kV 6.829 Reconfiguración y expansión subestación Barranca 230/115 kV 88.841 Total Inversión: $ Cifras en millones de pesos. FPO: Fecha de puesta en operación 14/15 Diapositiva

13 Condición Operativa sistema eléctrico ESSA
Acciones en el mediano plazo Plan de expansión del STR en el Sur del Departamento: actualmente en estudio por parte de la UPME; con horizonte de ejecución e inversión estimada de $ millones. 15/15 Diapositiva

14 24/10/2017

15 Gracias Presentó: Gerencia General Elaboró: Mauricio Montoya Bozzi
Sergio Fernando Pérez Quitián Jefe Área Gestión Operativa Presentó: Mauricio Montoya Bozzi Gerente General Sergio Fernando Pérez Quitián Jefe Área Gestión Operativa 24/10/2017
