1
Tabiques en voladizo Diseño Basado en Desplazamiento
Torsión - armaduras
2

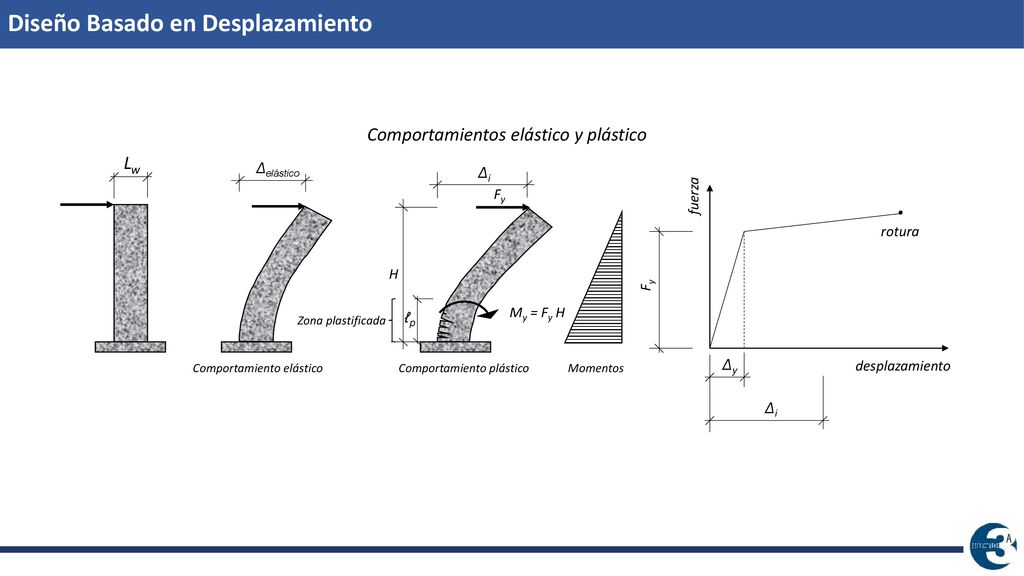

Comportamientos elástico y plástico
Diseño Basado en Desplazamiento Comportamientos elástico y plástico desplazamiento fuerza Fy Δy rotura My = Fy H Comportamiento elástico Comportamiento plástico Δi H Momentos Δelástico ℓp Zona plastificada Lw
3

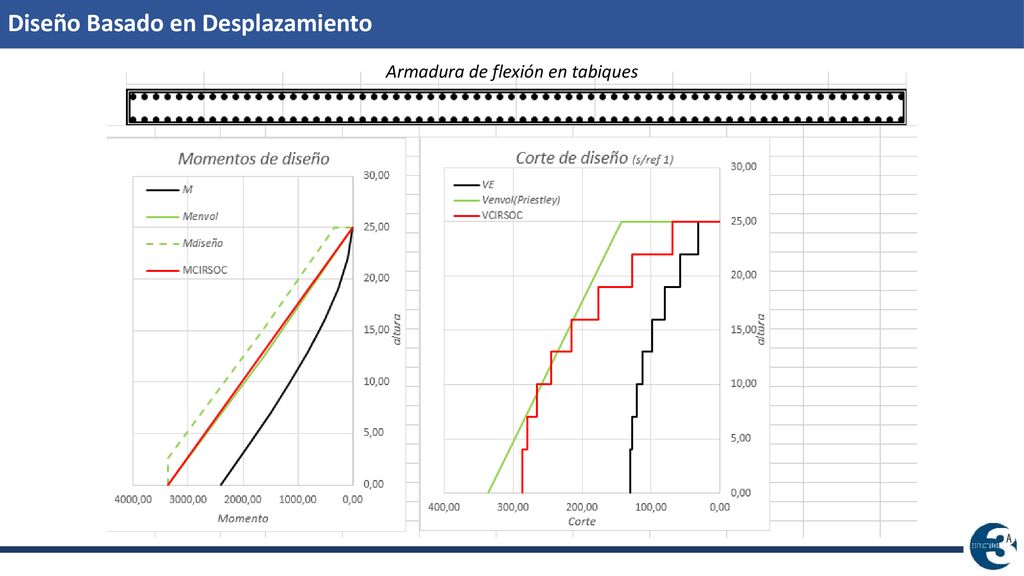

Armadura de flexión en tabiques
Diseño Basado en Desplazamiento Armadura de flexión en tabiques
4

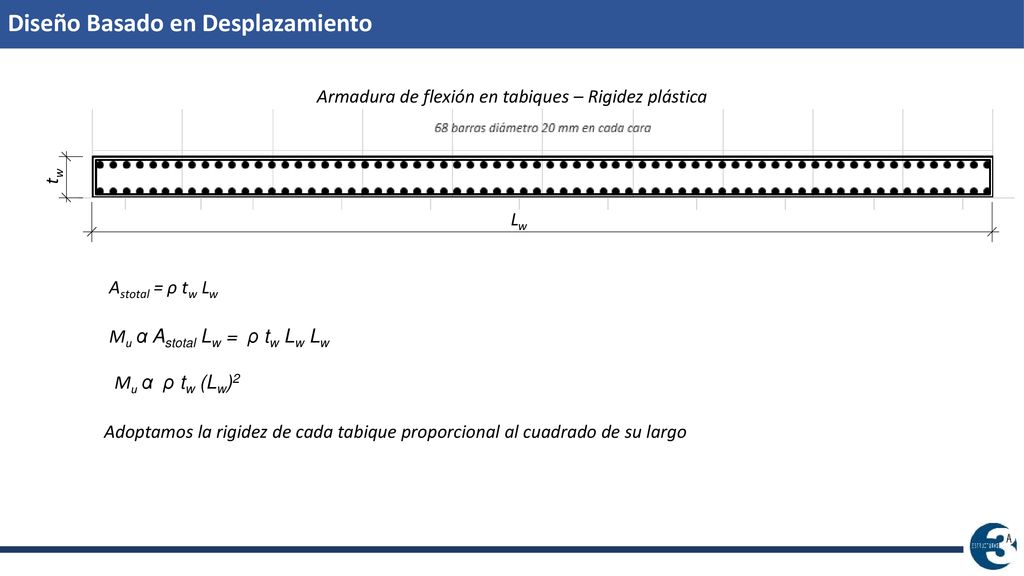

Armadura de flexión en tabiques – Rigidez plástica
Diseño Basado en Desplazamiento Armadura de flexión en tabiques – Rigidez plástica tw Lw Astotal = ρ tw Lw Mu α Astotal Lw = ρ tw Lw Lw Mu α ρ tw (Lw)2 Adoptamos la rigidez de cada tabique proporcional al cuadrado de su largo
5
Diseño Basado en Desplazamiento

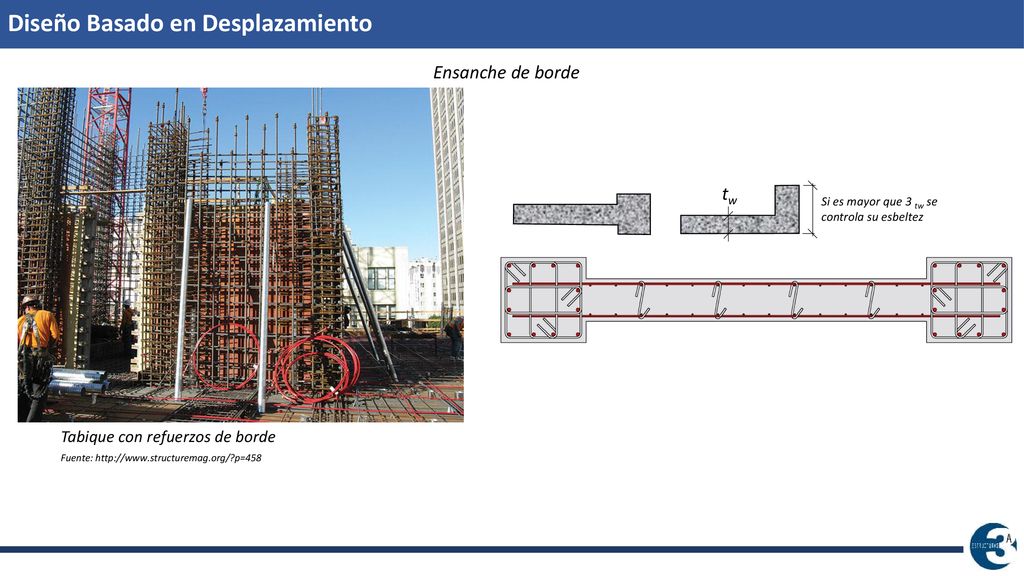

Ensanche de borde tw Si es mayor que 3 tw se controla su esbeltez Tabique con refuerzos de borde Fuente:
6
Diseño Basado en Desplazamiento

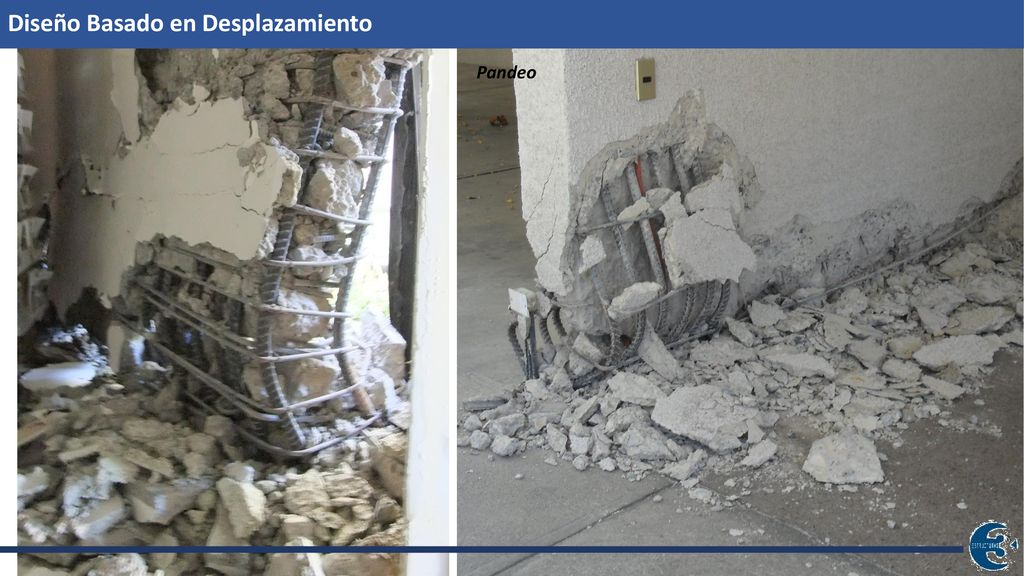

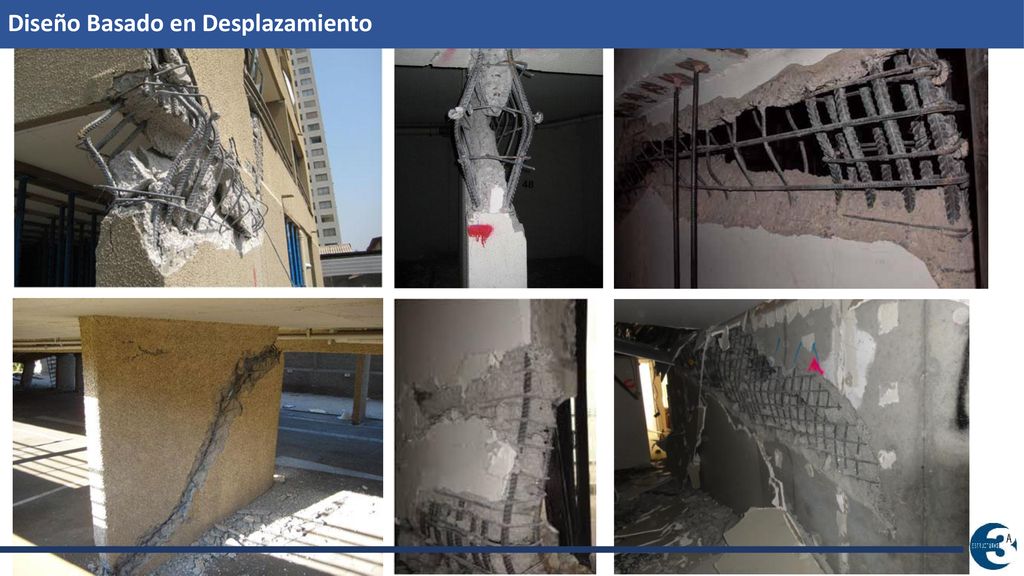

Pandeo
7
Diseño Basado en Desplazamiento
8
Diseño Basado en Desplazamiento

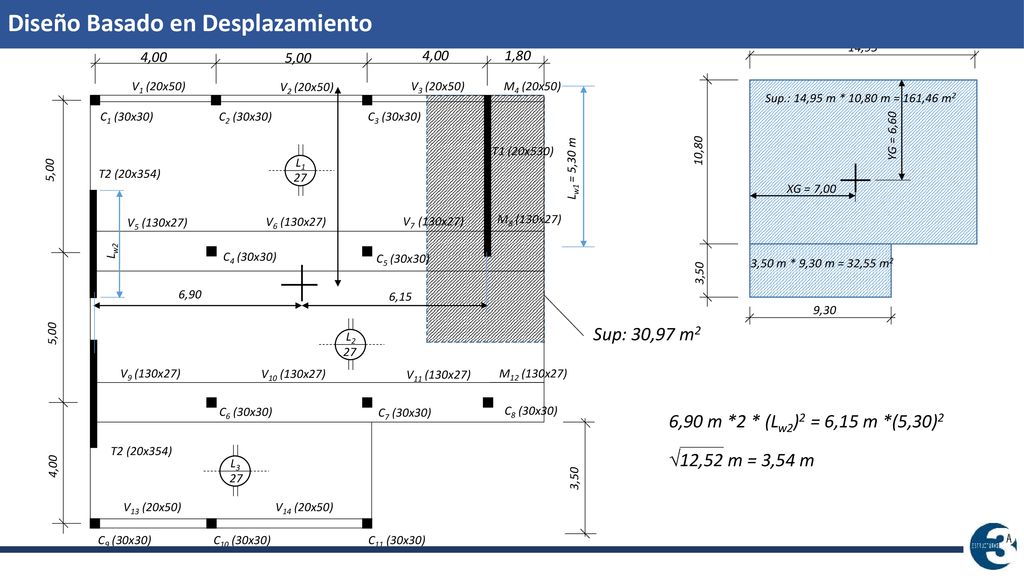

Sup.: 14,95 m * 10,80 m = 161,46 m2 3,50 m * 9,30 m = 32,55 m2 14,95 9,30 10,80 3,50 YG = 6,60 XG = 7,00 4,00 L1 L2 L3 5,00 1,80 V1 (20x50) V2 (20x50) V3 (20x50) M4 (20x50) V5 (130x27) 27 V6 (130x27) V7 (130x27) M8 (130x27) V9 (130x27) V10 (130x27) V11 (130x27) M12 (130x27) V13 (20x50) V14 (20x50) C1 (30x30) C2 (30x30) C4 (30x30) C3 (30x30) C5 (30x30) C8 (30x30) C11 (30x30) C10 (30x30) C9 (30x30) C6 (30x30) C7 (30x30) 3,50 T1 (20x530) Lw1 = 5,30 m T2 (20x354) Lw2 6,90 6,15 Sup: 30,97 m2 6,90 m *2 * (Lw2)2 = 6,15 m *(5,30)2 √12,52 m = 3,54 m T2 (20x354)
9
Diseño Basado en Desplazamiento

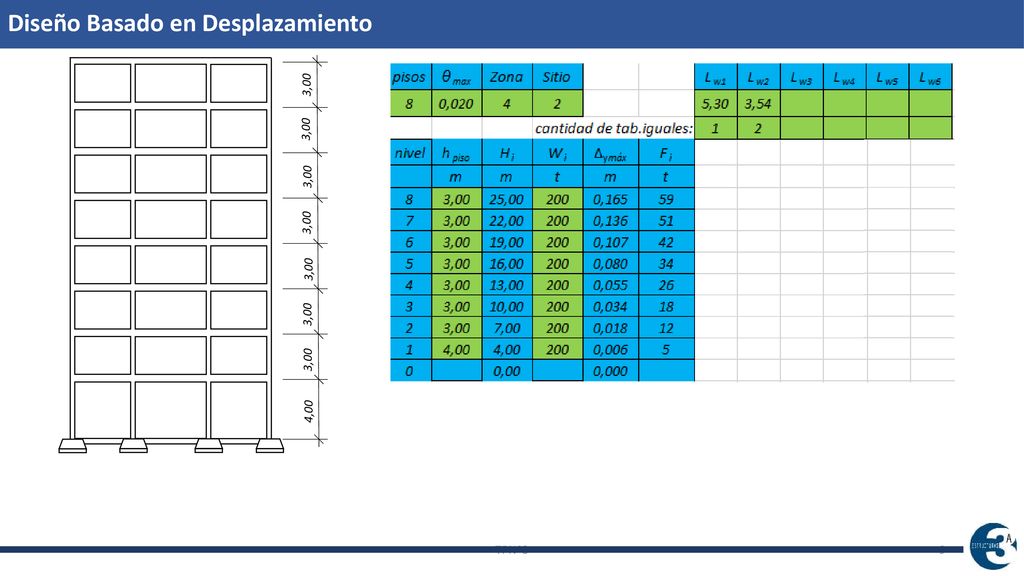

3,00 4,00 TPNº3
10
Diseño Basado en Desplazamiento

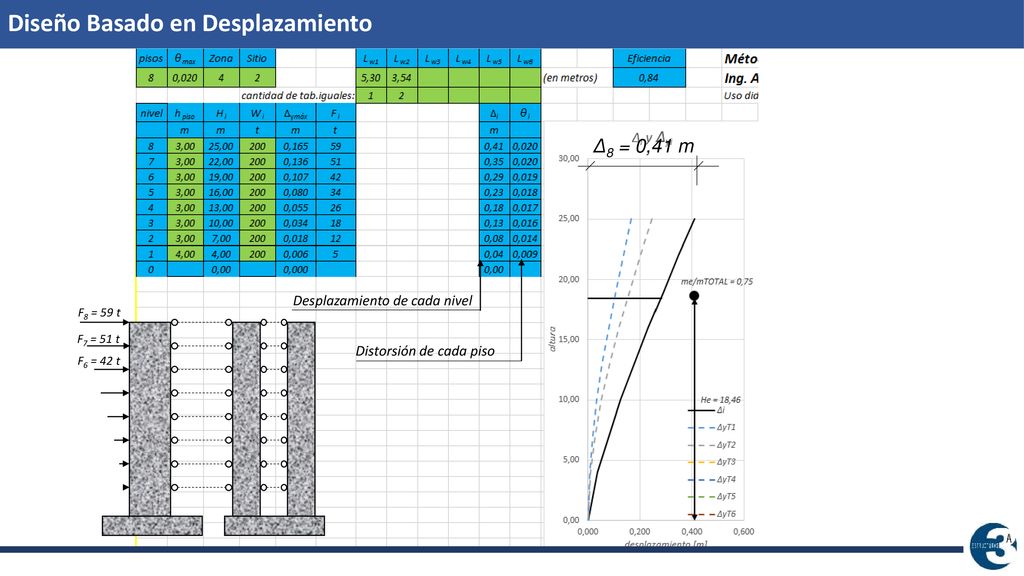

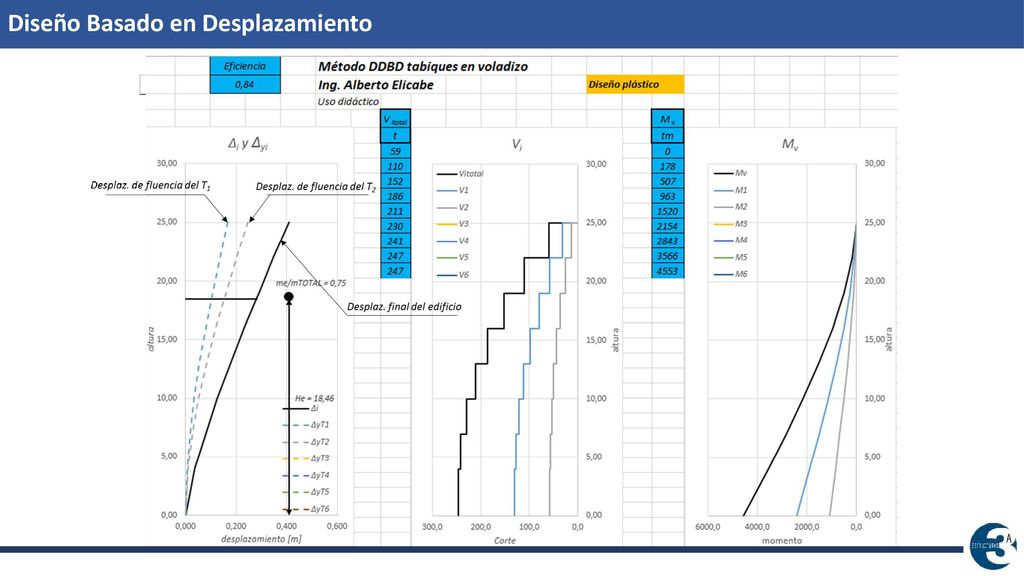

Desplazamiento de cada nivel Distorsión de cada piso F8 = 59 t F7 = 51 t F6 = 42 t

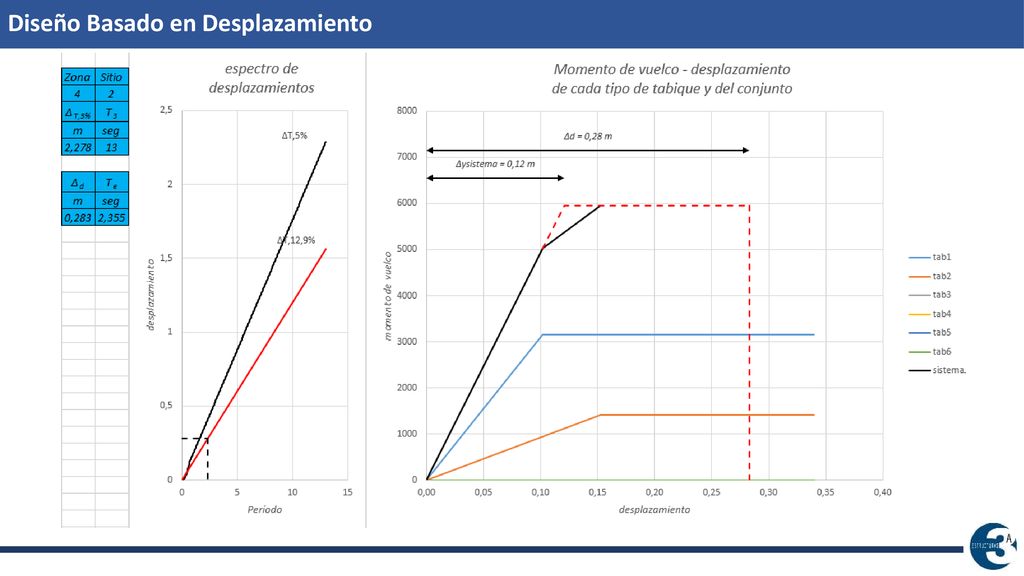

11
Diseño Basado en Desplazamiento
12
Diseño Basado en Desplazamiento
13
Diseño Basado en Desplazamiento

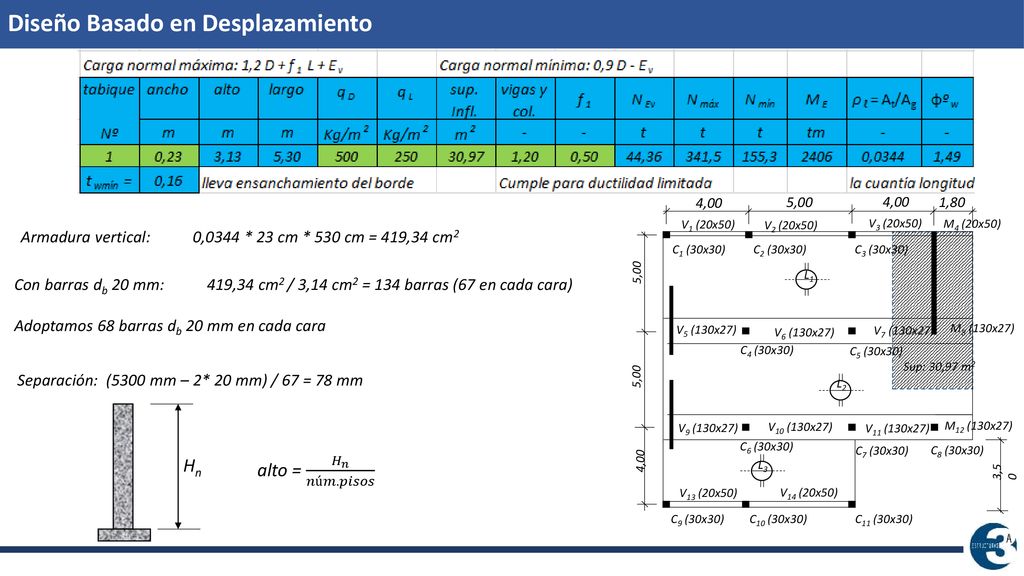

4,00 L1 L2 L3 5,00 1,80 V1 (20x50) V2 (20x50) V3 (20x50) M4 (20x50) V5 (130x27) V6 (130x27) V7 (130x27) M8 (130x27) V9 (130x27) V10 (130x27) V11 (130x27) M12 (130x27) V13 (20x50) V14 (20x50) C1 (30x30) C2 (30x30) C4 (30x30) C3 (30x30) C5 (30x30) C8 (30x30) C11 (30x30) C10 (30x30) C9 (30x30) C6 (30x30) C7 (30x30) 3,50 Armadura vertical: ,0344 * 23 cm * 530 cm = 419,34 cm2 Con barras db 20 mm: ,34 cm2 / 3,14 cm2 = 134 barras (67 en cada cara) Adoptamos 68 barras db 20 mm en cada cara Sup: 30,97 m2 Separación: (5300 mm – 2* 20 mm) / 67 = 78 mm Hn alto = 𝐻 𝑛 𝑛ú𝑚. 𝑝𝑖𝑠𝑜𝑠
14
Diseño Basado en Desplazamiento
Coeficientes para sismo vertical Ev = coef. * D * γr Tipo espectral (Sitio) Zona sísmica 4 3 2 1 1 (SA, SB, SC) 0,185 0,145 0,09 0,045 2 (SD) 0,20 0,16 0,11 0,06 3 (SE) 0,18 0,175 0,15 0,095 Combinaciones de carga 1,20 D ± E + f1 L + f2 S 0,9 D ± 1,00 E E = EH + EV El sismo vertical aumenta o disminuye el valor de la carga permanente D. γr es el factor de riesgo.
15
Diseño Basado en Desplazamiento

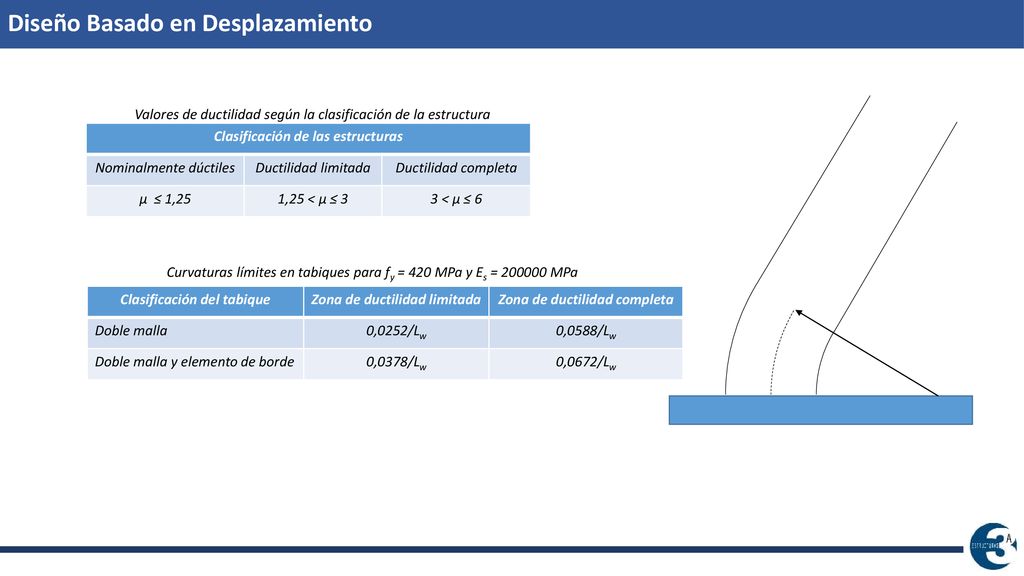

Valores de ductilidad según la clasificación de la estructura Clasificación de las estructuras Nominalmente dúctiles Ductilidad limitada Ductilidad completa μ ≤ 1,25 1,25 < μ ≤ 3 3 < μ ≤ 6 Curvaturas límites en tabiques para fy = 420 MPa y Es = MPa Clasificación del tabique Zona de ductilidad limitada Zona de ductilidad completa Doble malla 0,0252/Lw 0,0588/Lw Doble malla y elemento de borde 0,0378/Lw 0,0672/Lw
16
Diseño Basado en Desplazamiento

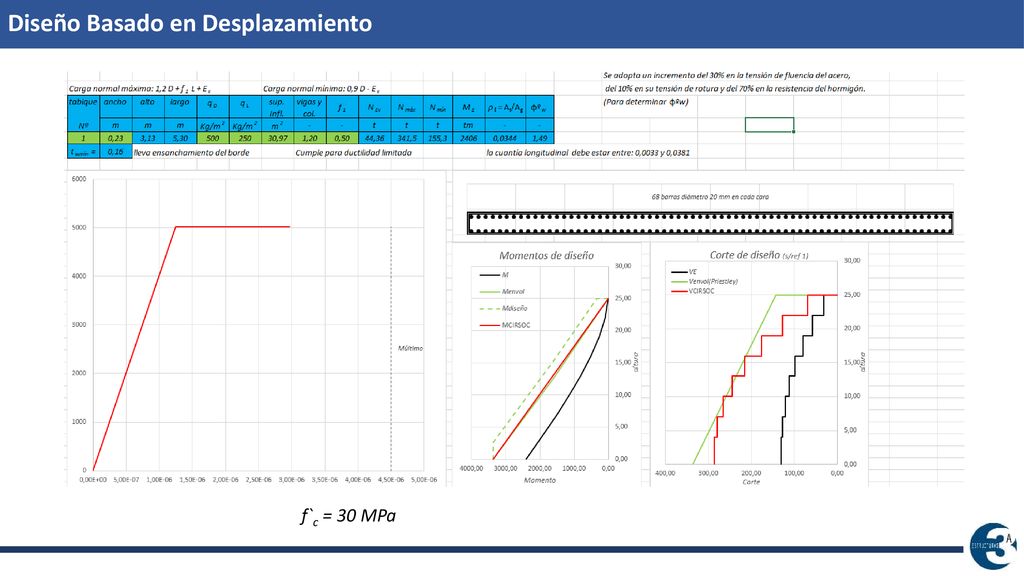

f`c = 30 MPa
