1 UNIVERSIDAD NACIONAL DE COLOMBIA
DEPARTAMENTO DE FÍSICA CURSO DE ELECTRICIDAD Y MAGNETISMO

2 ELECTROSTÁTICA

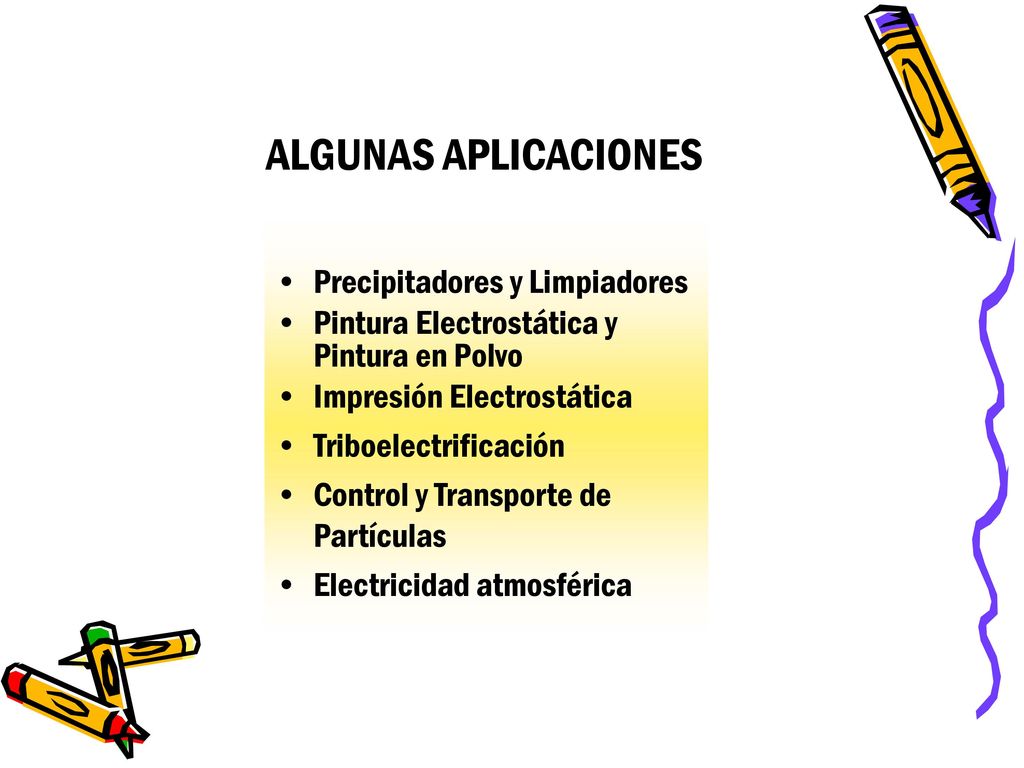

3 ALGUNAS APLICACIONES Precipitadores y Limpiadores
Pintura Electrostática y Pintura en Polvo Impresión Electrostática Triboelectrificación Control y Transporte de Partículas Electricidad atmosférica

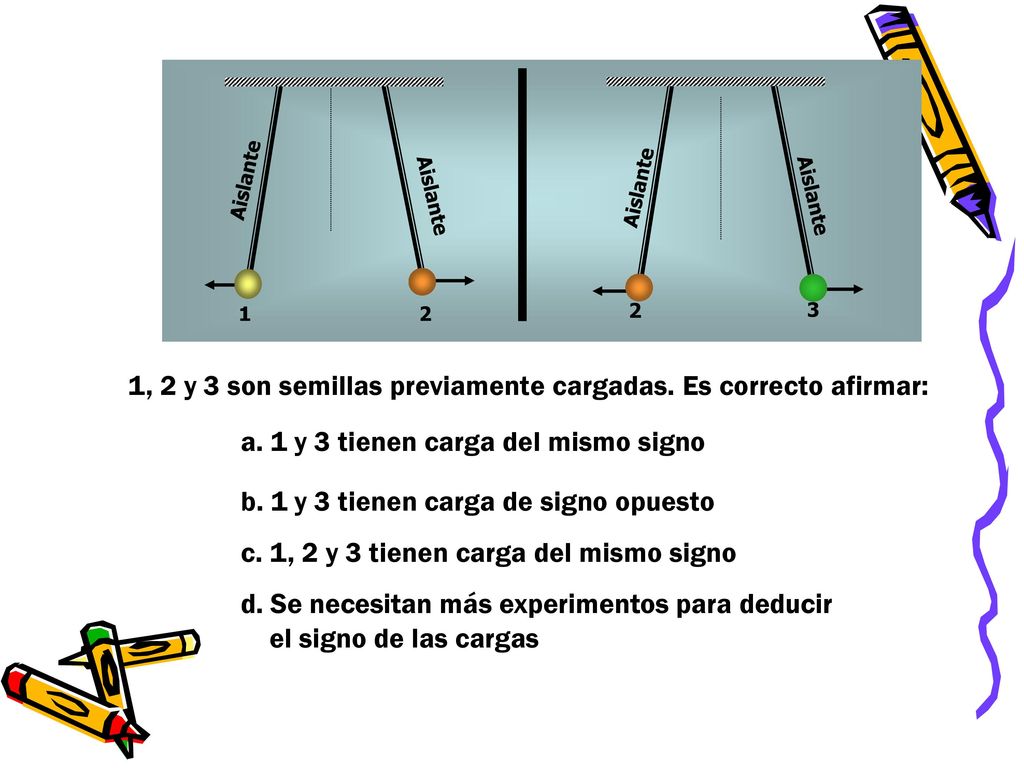

4 1, 2 y 3 son semillas previamente cargadas. Es correcto afirmar:
Aislante 2 1 3 1, 2 y 3 son semillas previamente cargadas. Es correcto afirmar: a. 1 y 3 tienen carga del mismo signo b. 1 y 3 tienen carga de signo opuesto c. 1, 2 y 3 tienen carga del mismo signo d. Se necesitan más experimentos para deducir el signo de las cargas

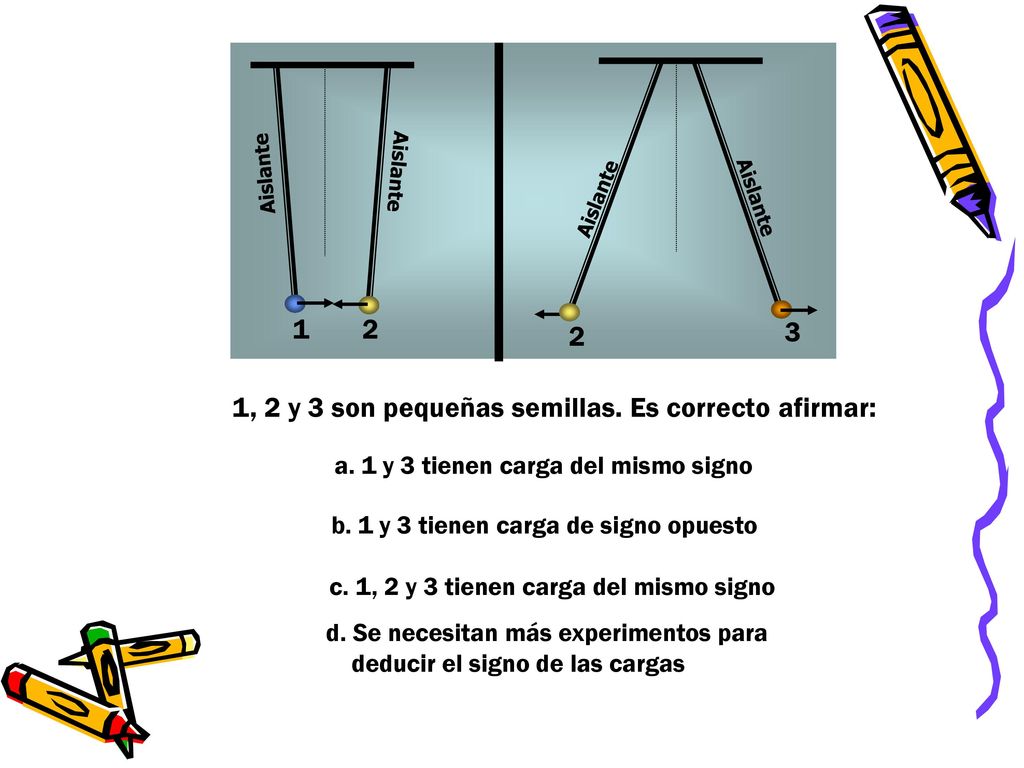

5 1, 2 y 3 son pequeñas semillas. Es correcto afirmar:
Aislante 1 2 3 1, 2 y 3 son pequeñas semillas. Es correcto afirmar: a. 1 y 3 tienen carga del mismo signo b. 1 y 3 tienen carga de signo opuesto c. 1, 2 y 3 tienen carga del mismo signo d. Se necesitan más experimentos para deducir el signo de las cargas

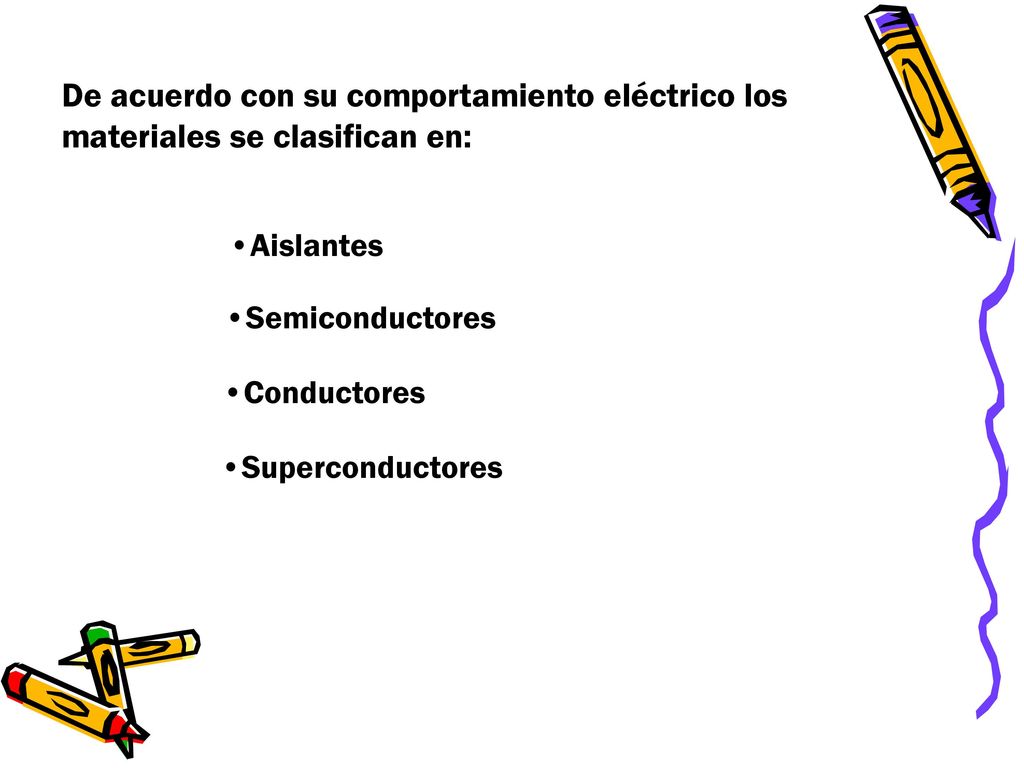

6 De acuerdo con su comportamiento eléctrico los materiales se clasifican en:
Aislantes Semiconductores Conductores Superconductores

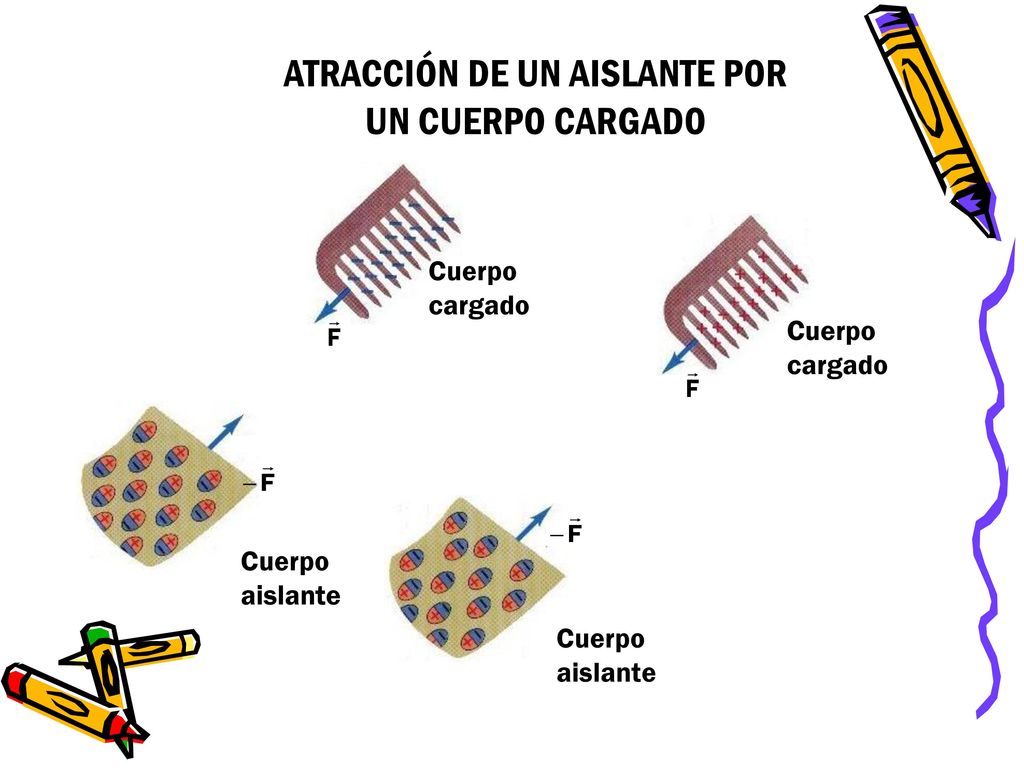

7 ATRACCIÓN DE UN AISLANTE POR
UN CUERPO CARGADO Cuerpo cargado Cuerpo cargado Cuerpo aislante Cuerpo aislante

8 POLARIZACION EN UN AISLANTE
Objeto cargado Polarización

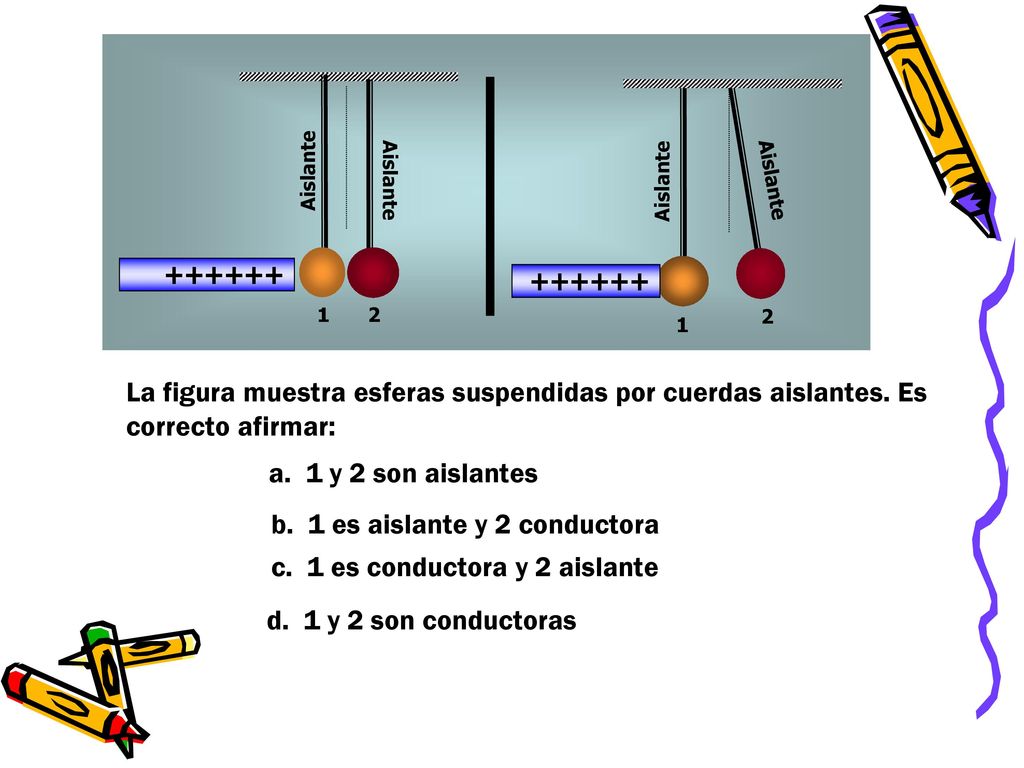

9 ++++++ La figura muestra esferas suspendidas por cuerdas aislantes. Es
2 1 ++++++ La figura muestra esferas suspendidas por cuerdas aislantes. Es correcto afirmar: a. 1 y 2 son aislantes b. 1 es aislante y 2 conductora c. 1 es conductora y 2 aislante d. 1 y 2 son conductoras

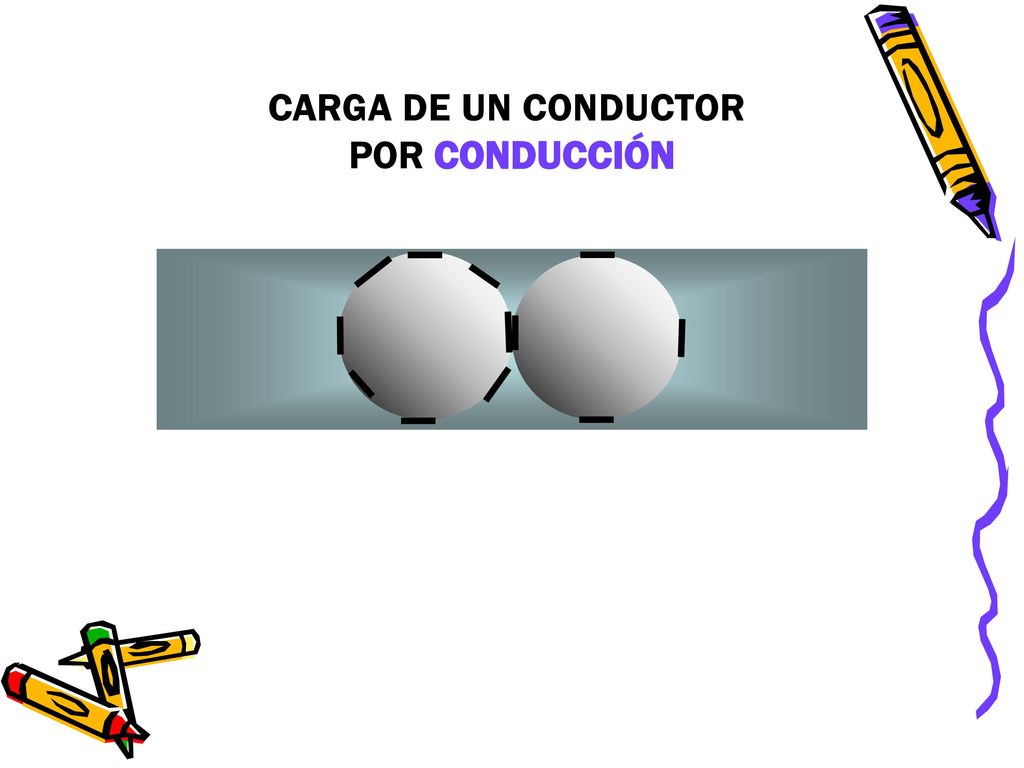

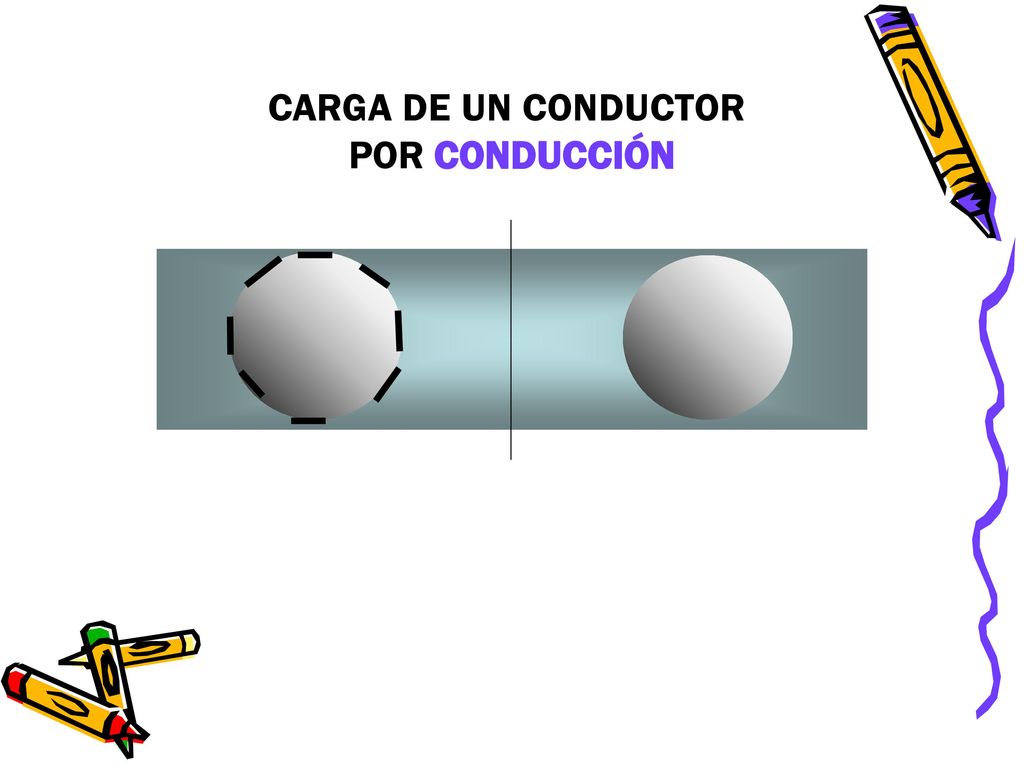

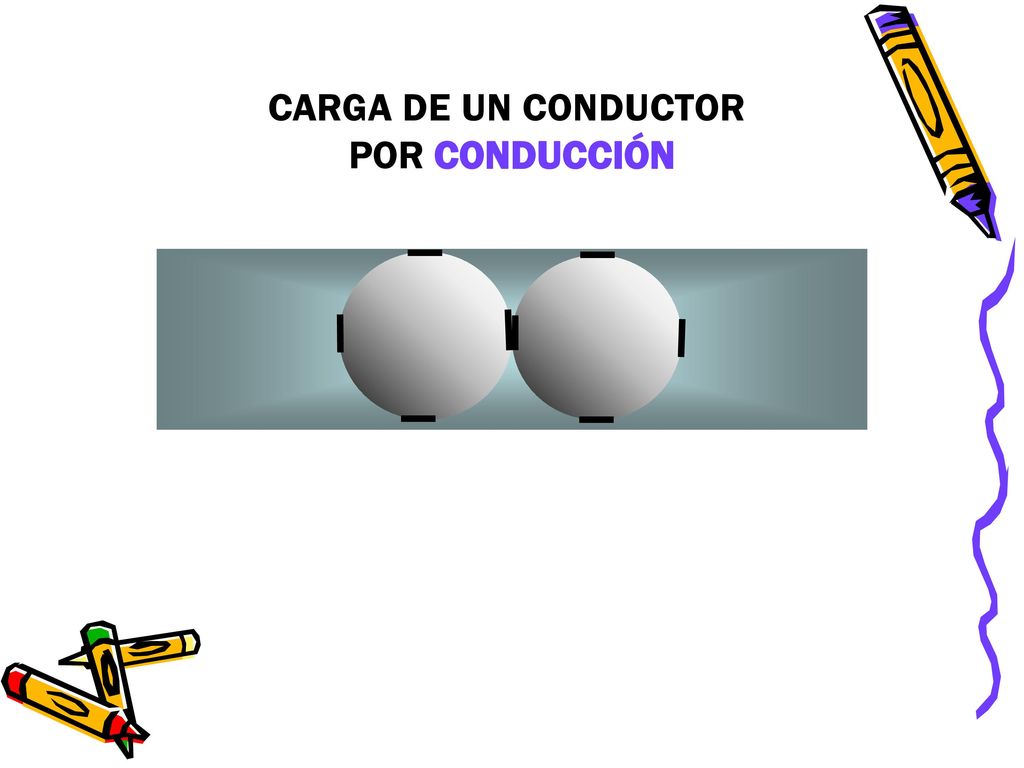

10 CARGA DE UN CONDUCTOR POR CONDUCCIÓN

11 CARGA DE UN CONDUCTOR POR CONDUCCIÓN

12 CARGA DE UN CONDUCTOR POR CONDUCCIÓN

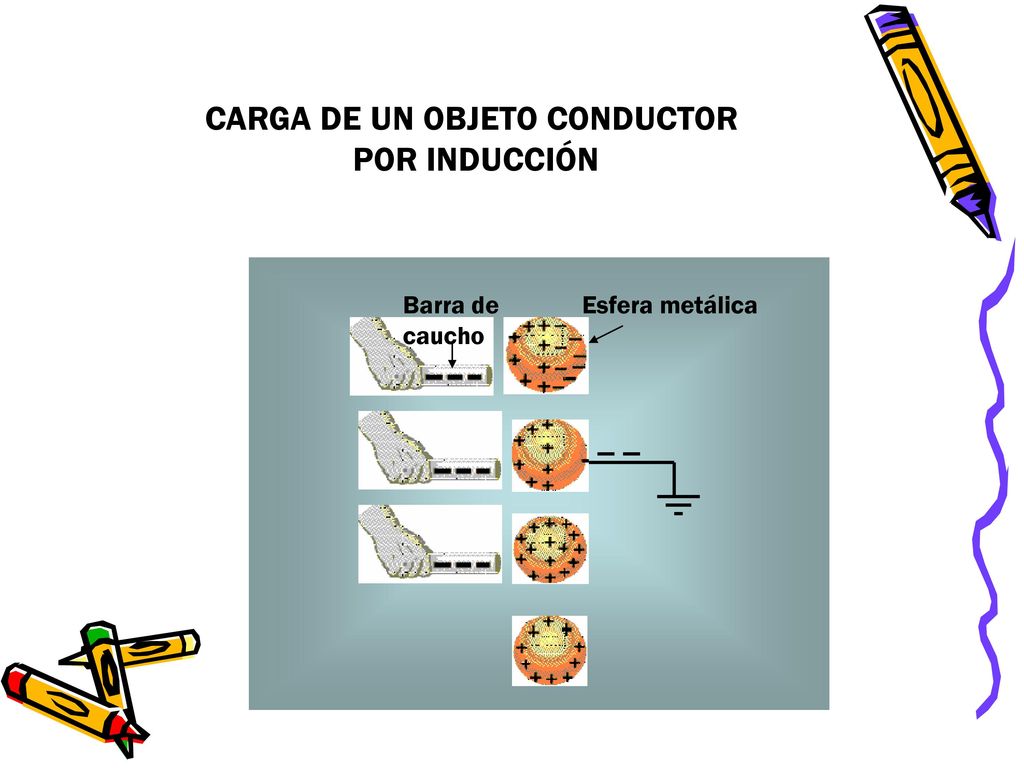

13 CARGA DE UN OBJETO CONDUCTOR
POR INDUCCIÓN Barra de caucho Esfera metálica

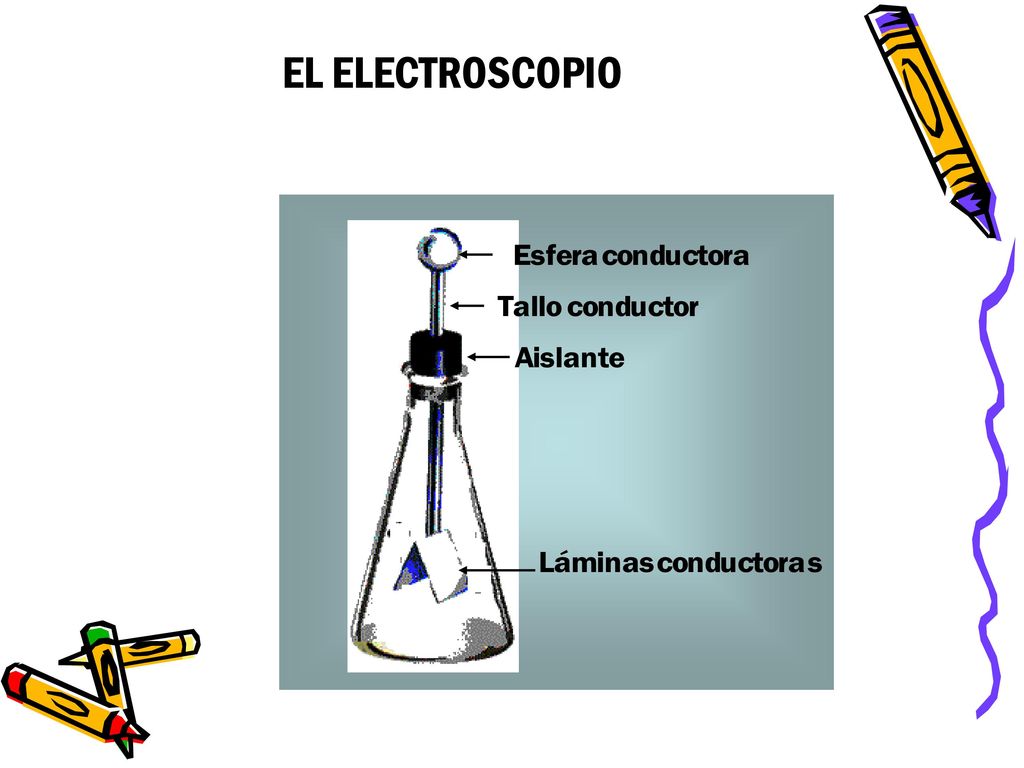

14 EL ELECTROSCOPIO

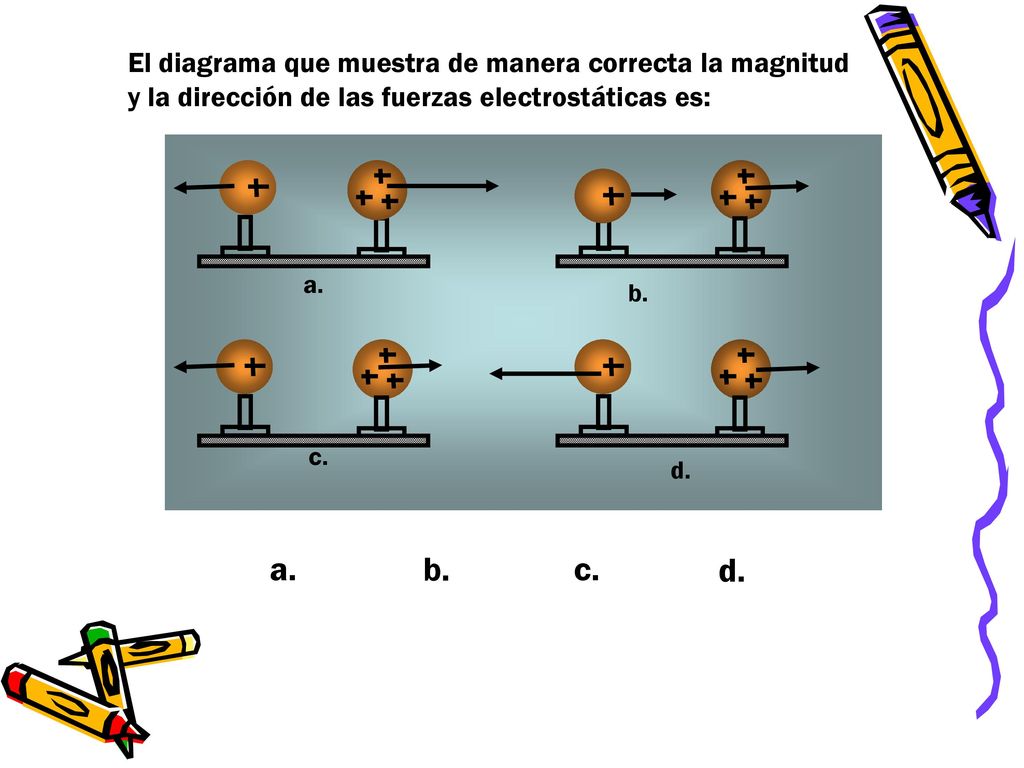

15 a. b. c. d. El diagrama que muestra de manera correcta la magnitud
y la dirección de las fuerzas electrostáticas es: b. c. a. d. a. b. c. d.

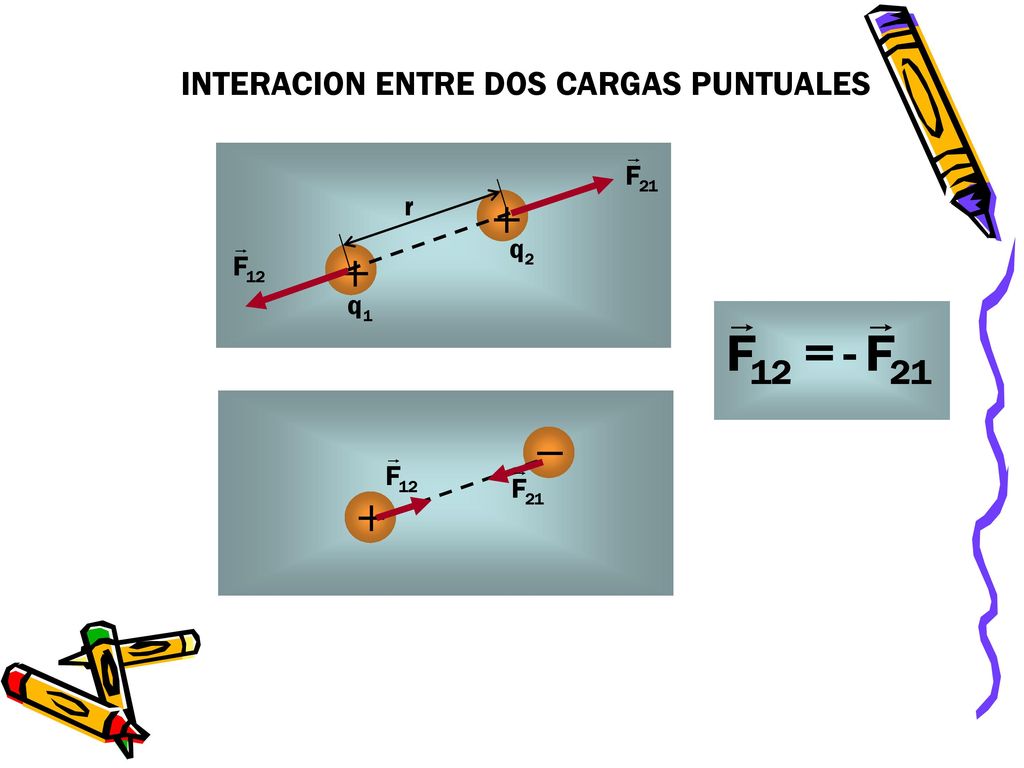

16 INTERACION ENTRE DOS CARGAS PUNTUALES

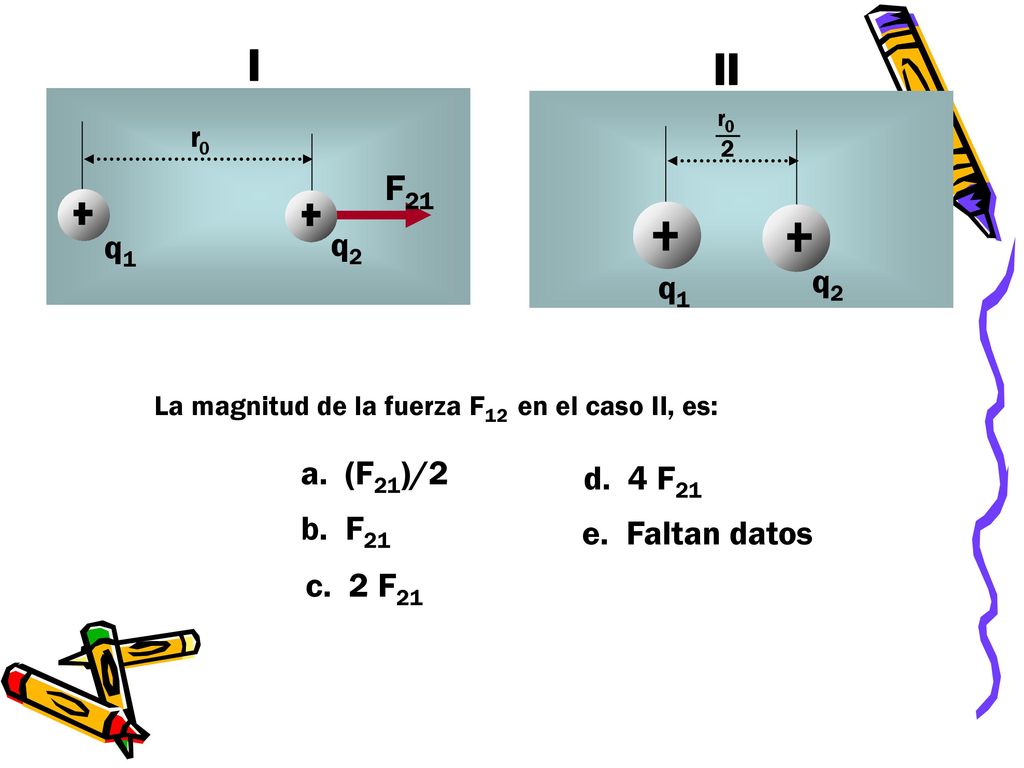

17 I II F21 q1 q2 q2 q1 a. (F21)/2 d. 4 F21 b. F21 e. Faltan datos
La magnitud de la fuerza F12 en el caso II, es: a. (F21)/2 d. 4 F21 b. F21 e. Faltan datos c. 2 F21

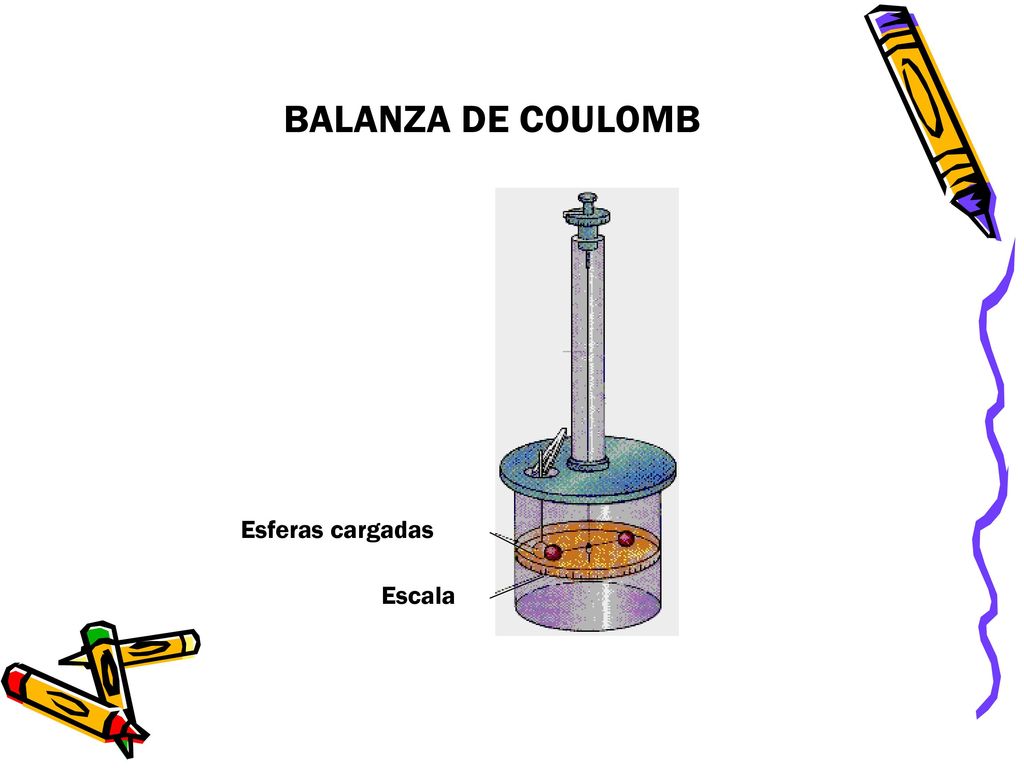

18 BALANZA DE COULOMB Esferas cargadas Escala

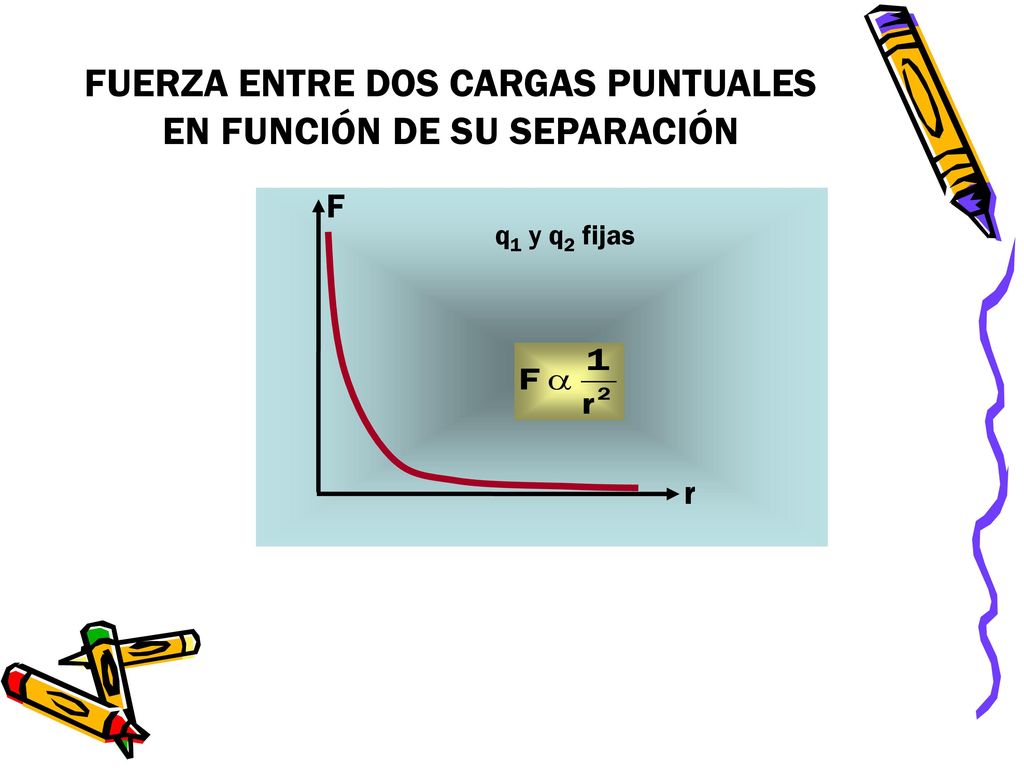

19 FUERZA ENTRE DOS CARGAS PUNTUALES EN FUNCIÓN DE SU SEPARACIÓN
q1 y q2 fijas r

20 + + +++ +++ Fo F La magnitud de la fuerza F es: a. 2Fo d. 6Fo b. 3Fo
ro 6qo 2qo +++ F + ro 3qo qo Fo +++ La magnitud de la fuerza F es: a. 2Fo d. 6Fo b. 3Fo e. Datos insuficientes c. 4Fo

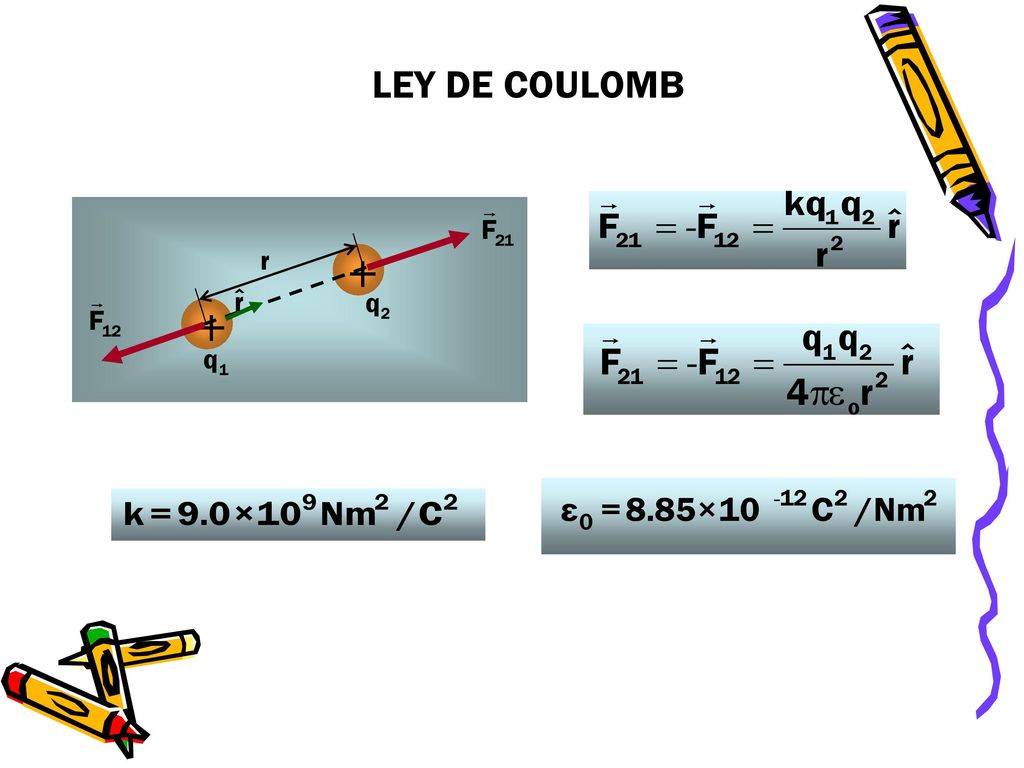

21 LEY DE COULOMB

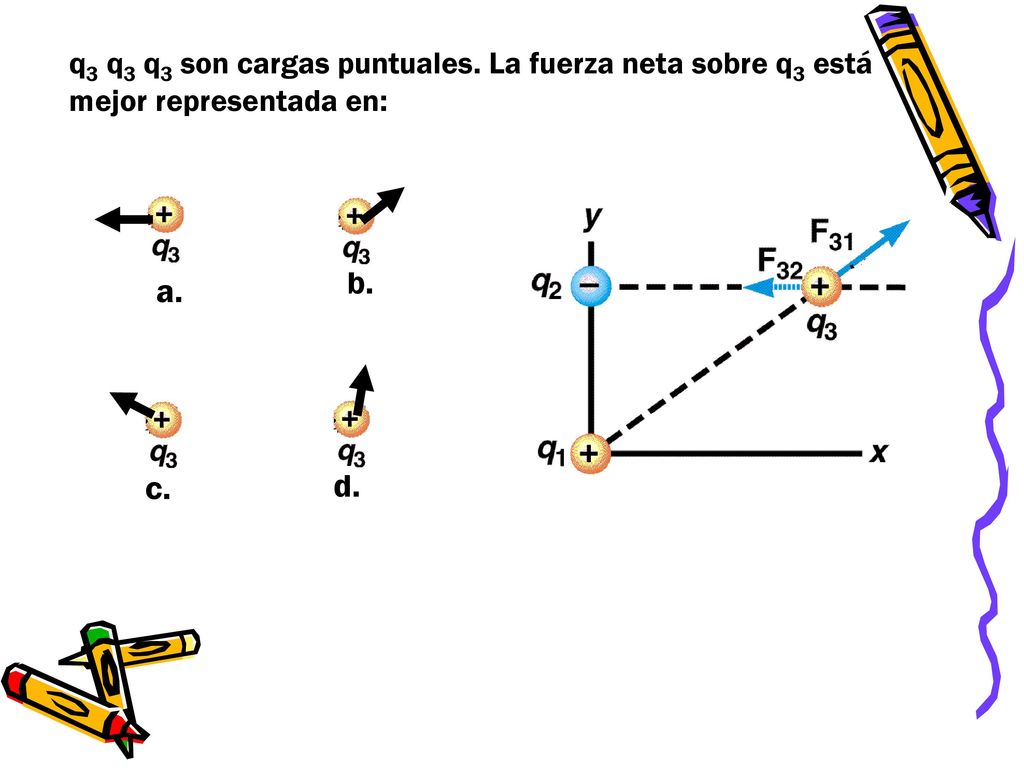

22 q3 q3 q3 son cargas puntuales
q3 q3 q3 son cargas puntuales. La fuerza neta sobre q3 está mejor representada en: a. b. d. c.

23 PRINCIPIO DE SUPERPOSICIÓN
q1 r1 qO r2 q2

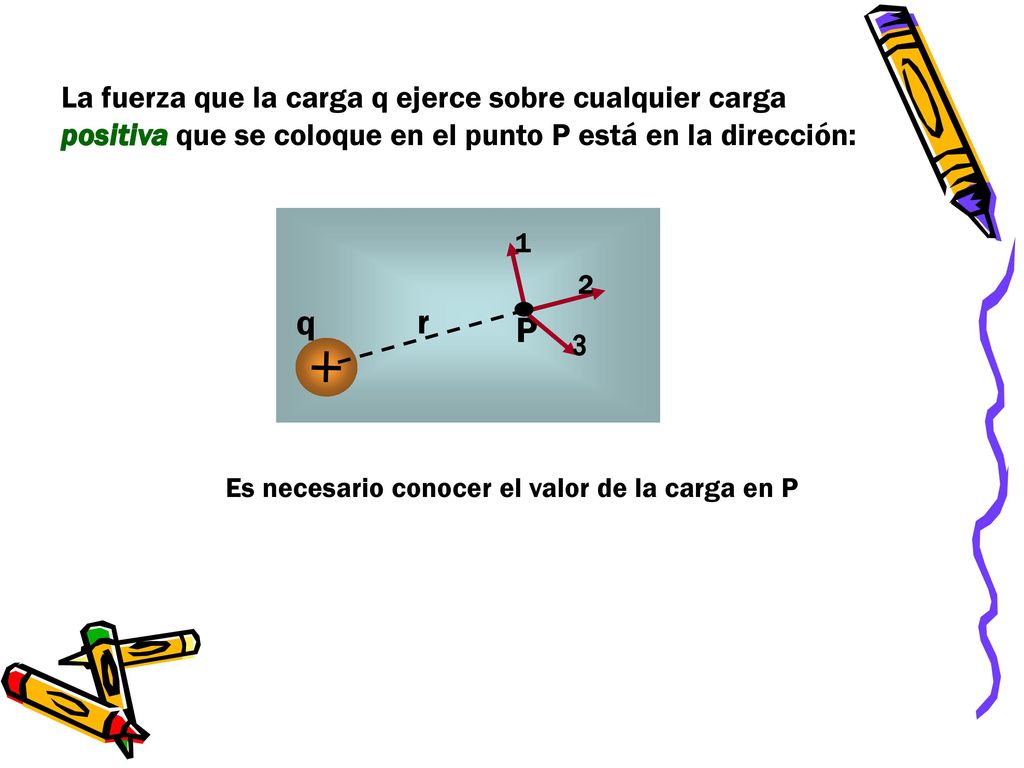

24 La fuerza que la carga q ejerce sobre cualquier carga
positiva que se coloque en el punto P está en la dirección: Es necesario conocer el valor de la carga en P

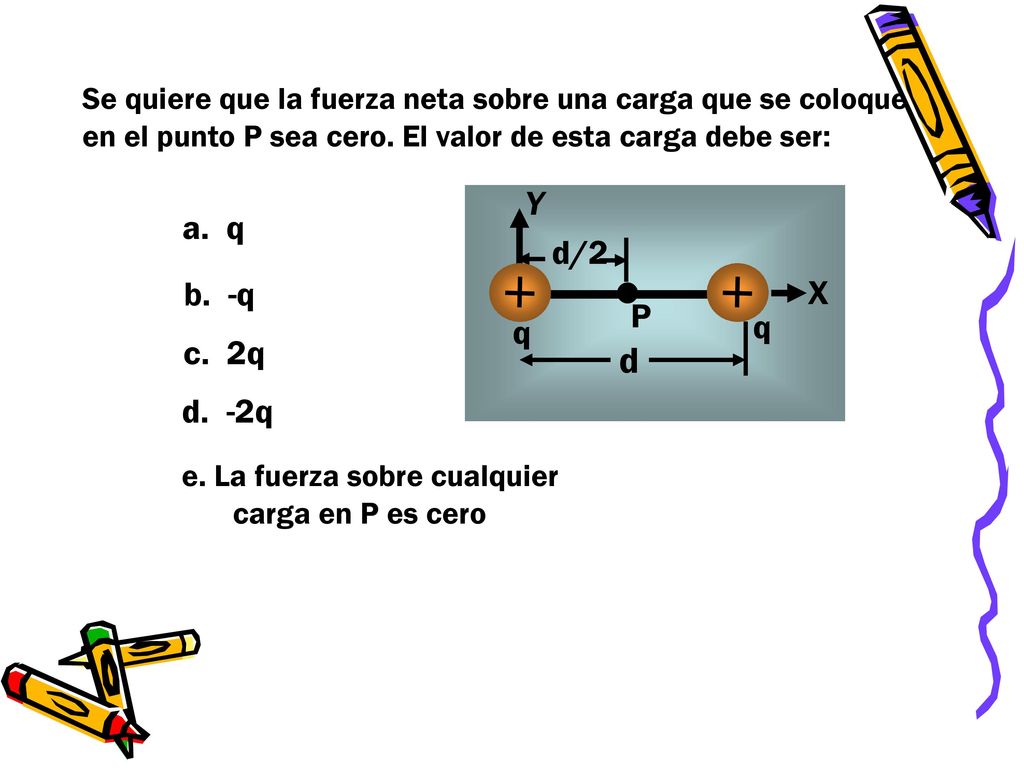

25 Se quiere que la fuerza neta sobre una carga que se coloque
en el punto P sea cero. El valor de esta carga debe ser: d P d/2 Y q X a. q b. -q c. 2q d. -2q e. La fuerza sobre cualquier carga en P es cero

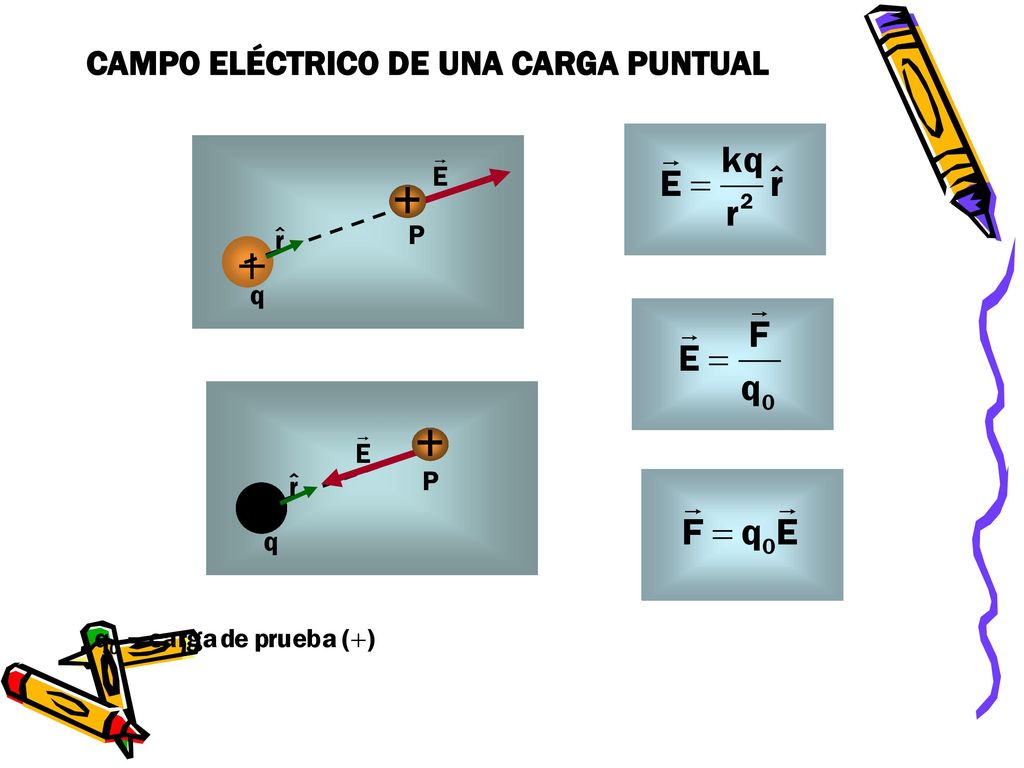

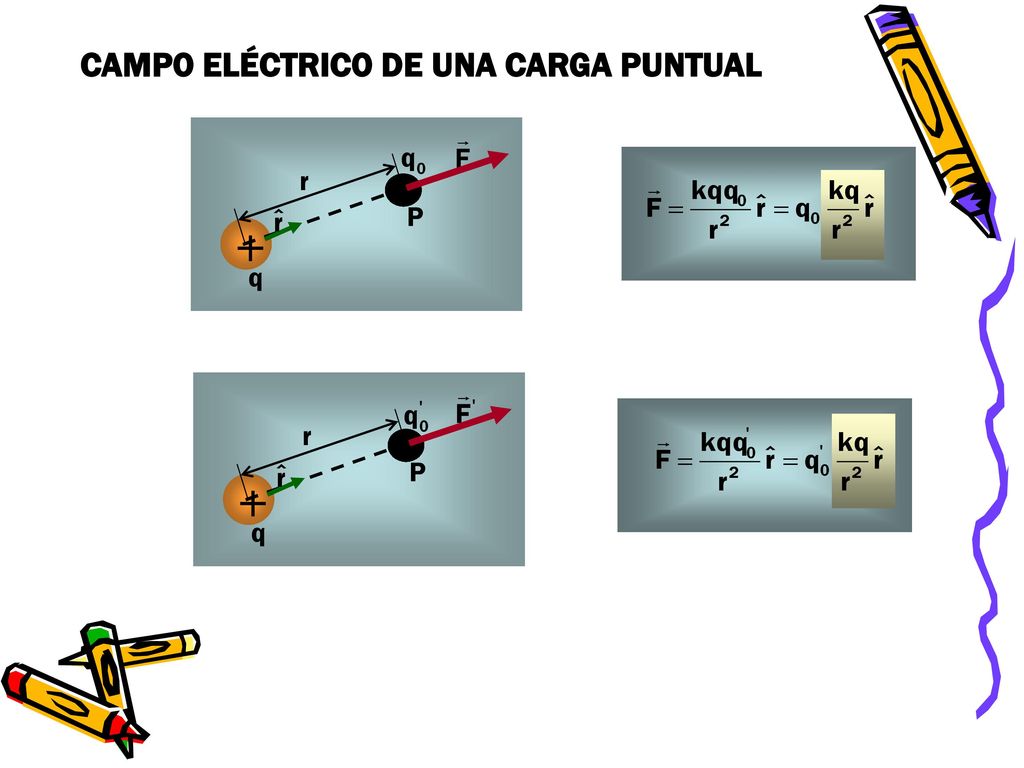

26 CAMPO ELÉCTRICO DE UNA CARGA PUNTUAL

27 CAMPO ELÉCTRICO DE UNA CARGA PUNTUAL

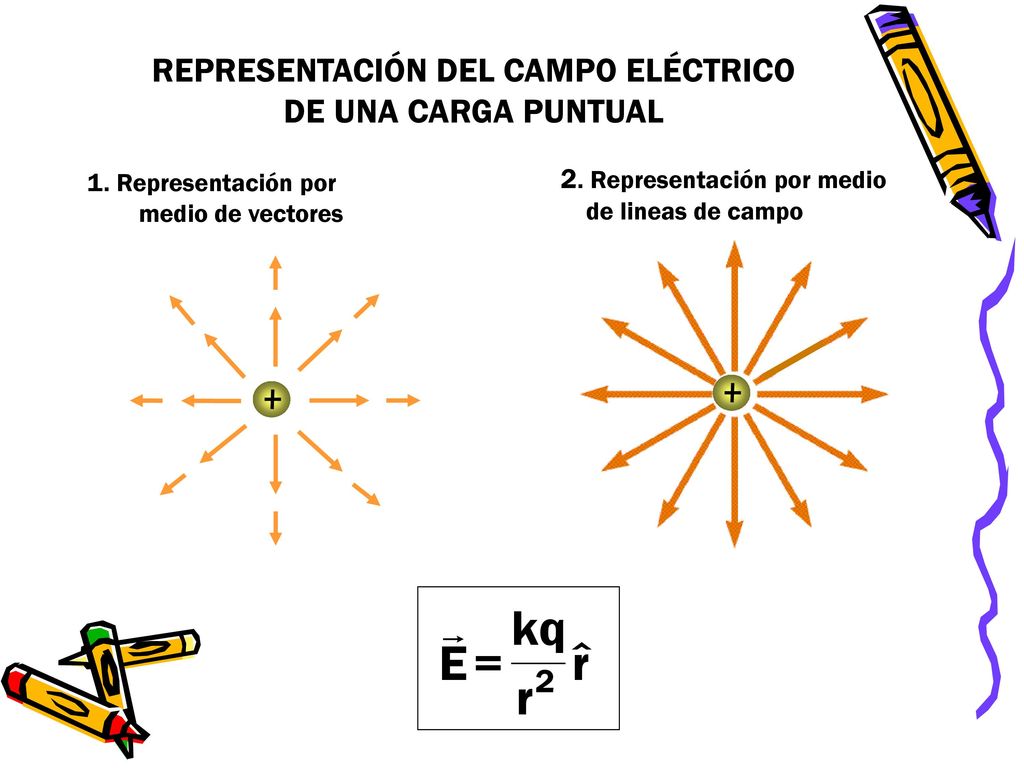

28 REPRESENTACIÓN DEL CAMPO ELÉCTRICO
DE UNA CARGA PUNTUAL 1. Representación por medio de vectores 2. Representación por medio de lineas de campo

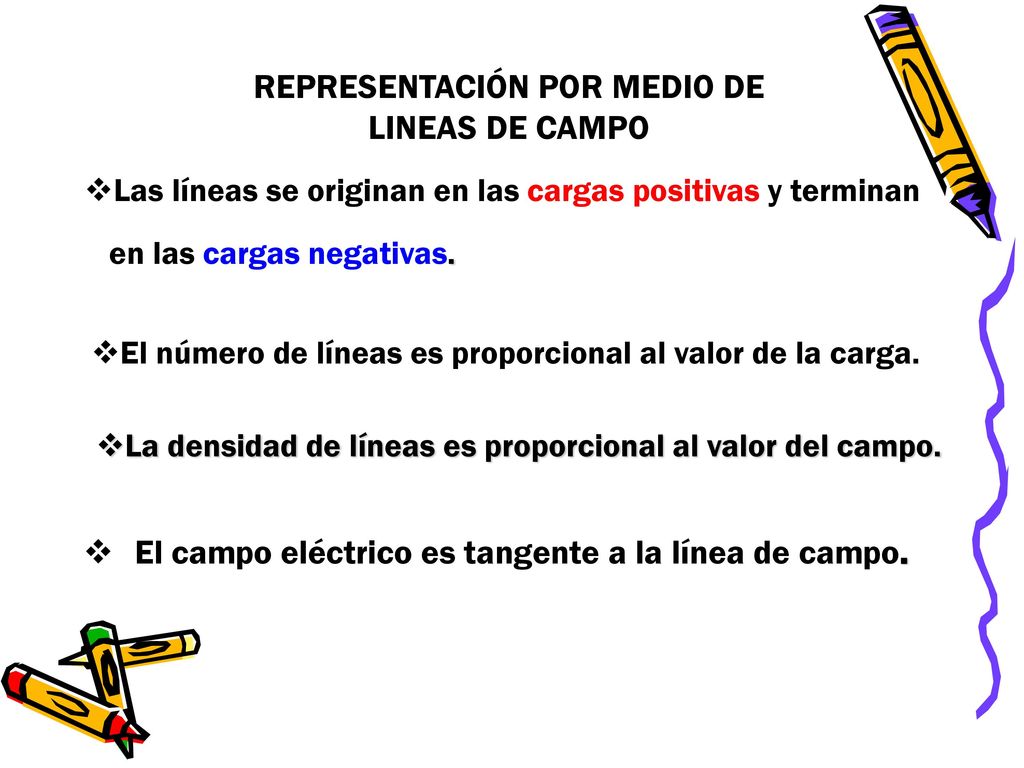

29 REPRESENTACIÓN POR MEDIO DE
LINEAS DE CAMPO Las líneas se originan en las cargas positivas y terminan en las cargas negativas. El número de líneas es proporcional al valor de la carga. La densidad de líneas es proporcional al valor del campo. El campo eléctrico es tangente a la línea de campo.

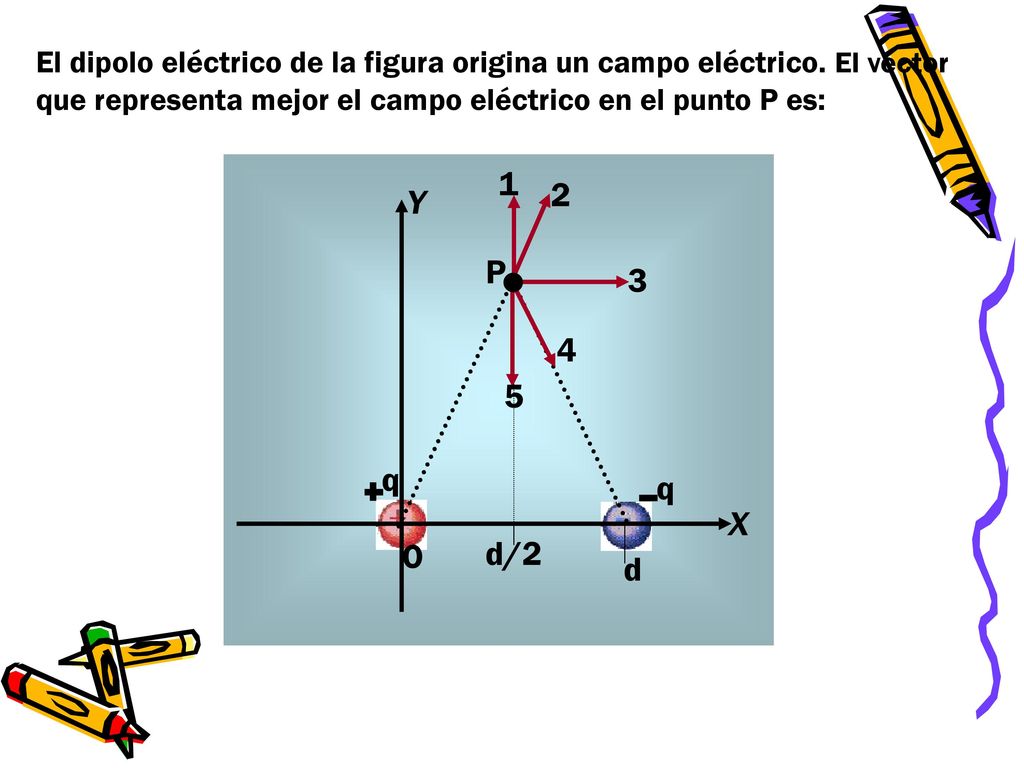

30 El dipolo eléctrico de la figura origina un campo eléctrico. El vector
que representa mejor el campo eléctrico en el punto P es: 1 2 Y P 3 5 4 q q X O d/2 d

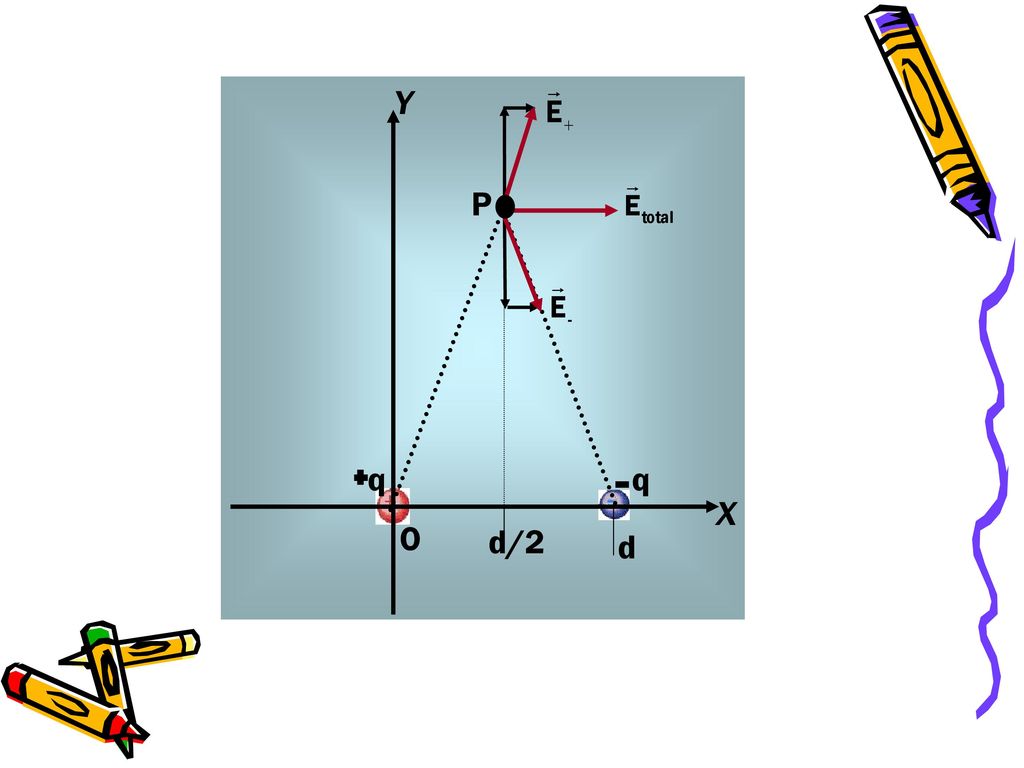

31 Y P q q X O d/2 d

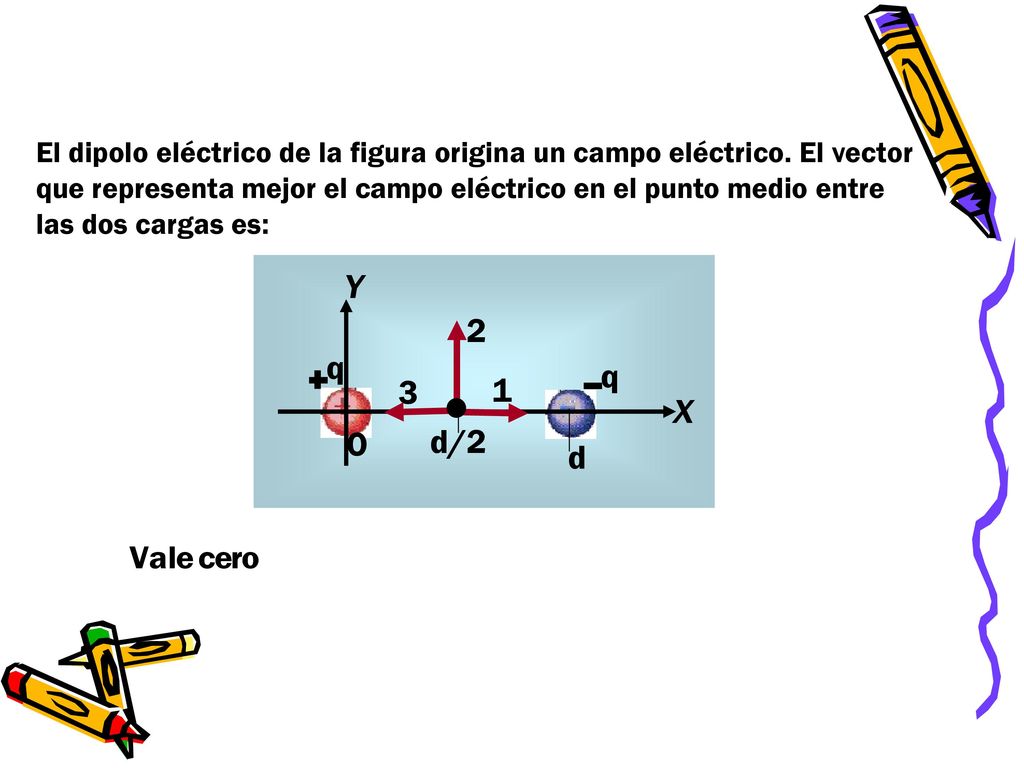

32 El dipolo eléctrico de la figura origina un campo eléctrico. El vector
que representa mejor el campo eléctrico en el punto medio entre las dos cargas es: Y 2 q q 3 1 X O d/2 d

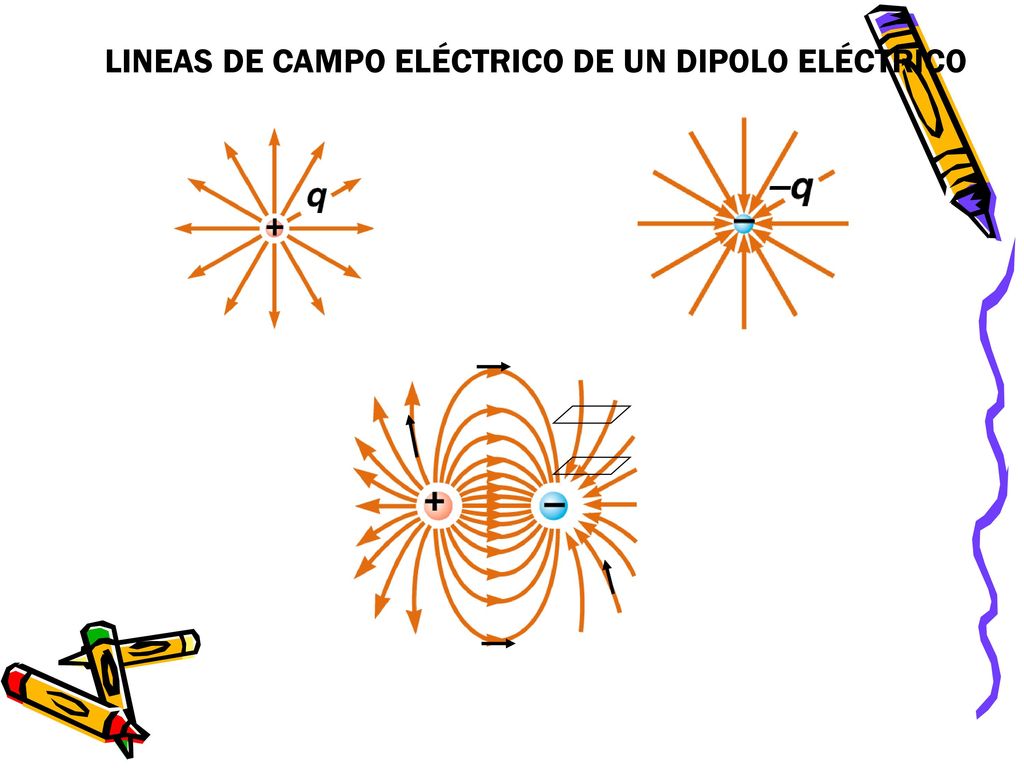

33 LINEAS DE CAMPO ELÉCTRICO DE UN DIPOLO ELÉCTRICO

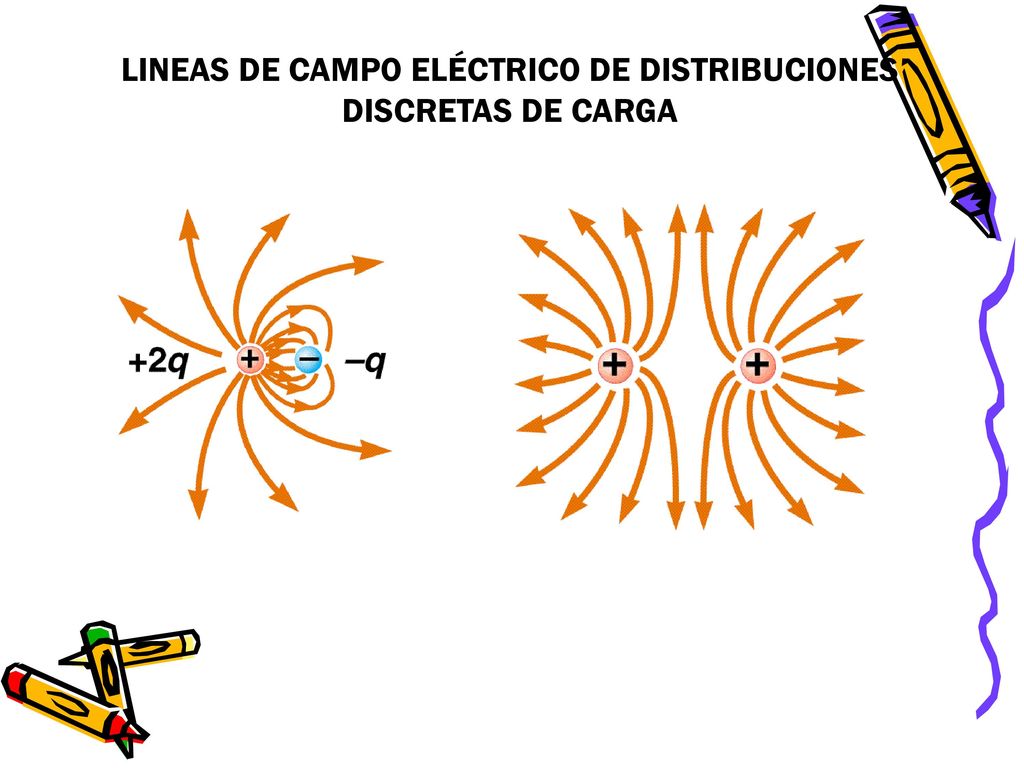

34 LINEAS DE CAMPO ELÉCTRICO DE DISTRIBUCIONES
DISCRETAS DE CARGA

35 Fin de la primera sesión
