SENSOR DE TEMPERATURA.

Presentación del tema: "SENSOR DE TEMPERATURA."— Transcripción de la presentación:

1 SENSOR DE TEMPERATURA

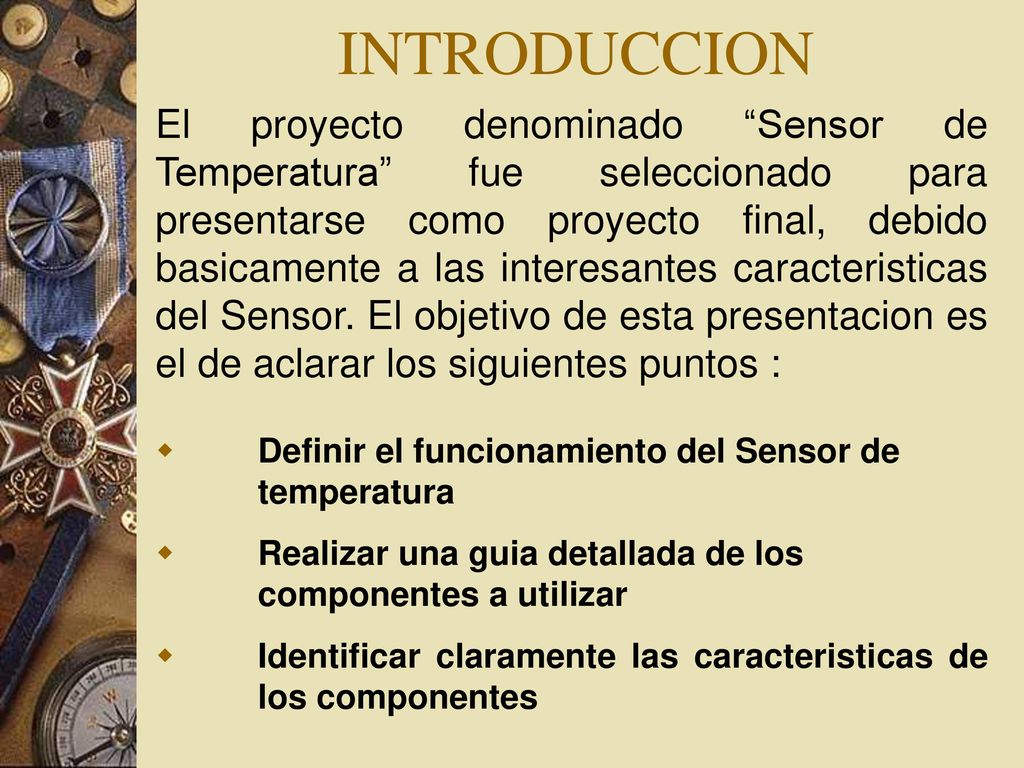

2 INTRODUCCION El proyecto denominado “Sensor de Temperatura” fue seleccionado para presentarse como proyecto final, debido basicamente a las interesantes caracteristicas del Sensor. El objetivo de esta presentacion es el de aclarar los siguientes puntos : Definir el funcionamiento del Sensor de temperatura Realizar una guia detallada de los componentes a utilizar Identificar claramente las caracteristicas de los componentes

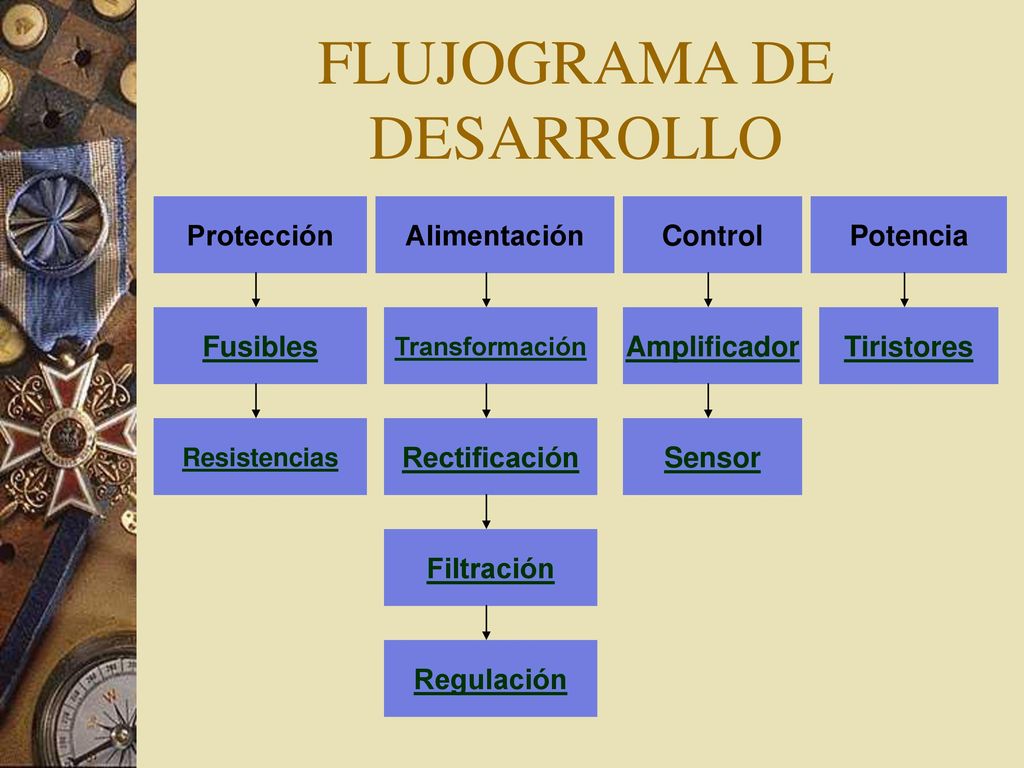

3 FLUJOGRAMA DE DESARROLLO
Protección Alimentación Control Potencia Fusibles Transformación Amplificador Tiristores Resistencias Rectificación Sensor Filtración Regulación

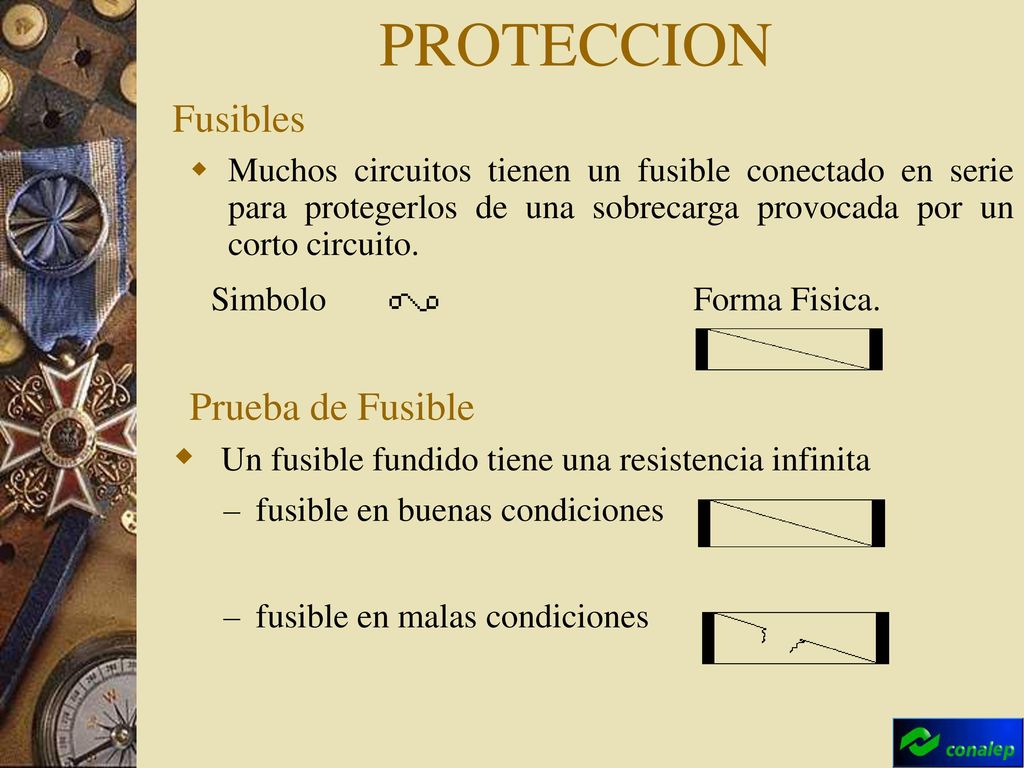

4 PROTECCION Fusibles Simbolo Forma Fisica. Prueba de Fusible
Muchos circuitos tienen un fusible conectado en serie para protegerlos de una sobrecarga provocada por un corto circuito. Prueba de Fusible Un fusible fundido tiene una resistencia infinita fusible en buenas condiciones fusible en malas condiciones

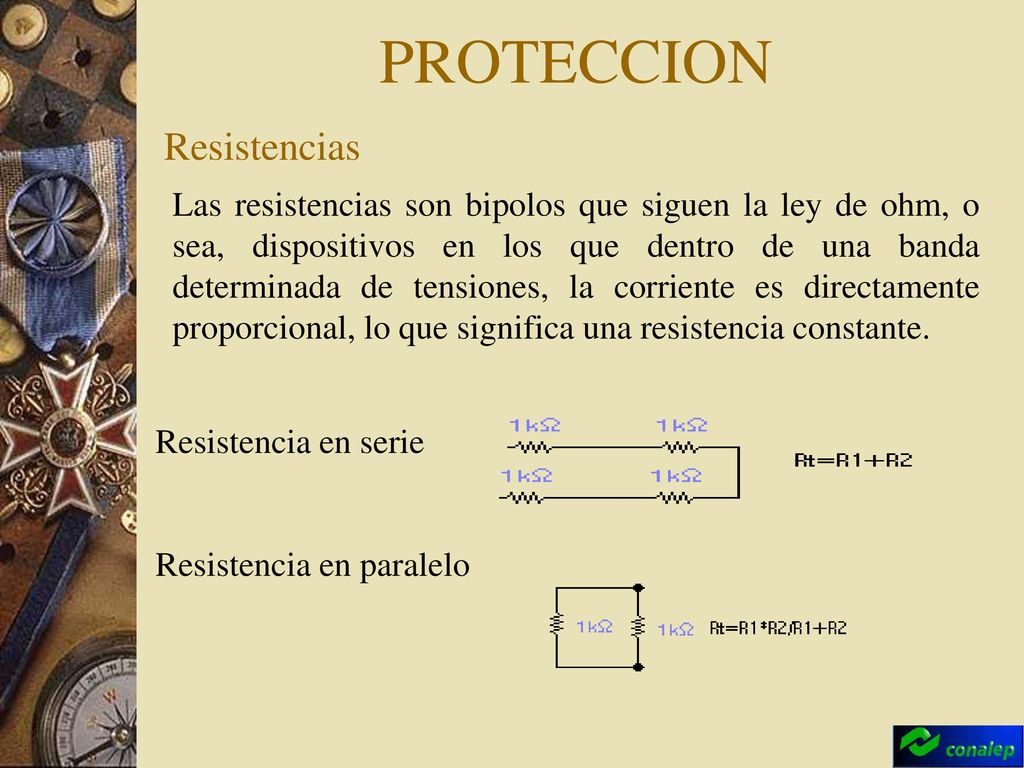

5 PROTECCION Resistencias
Las resistencias son bipolos que siguen la ley de ohm, o sea, dispositivos en los que dentro de una banda determinada de tensiones, la corriente es directamente proporcional, lo que significa una resistencia constante. Resistencias Resistencia en serie Resistencia en paralelo

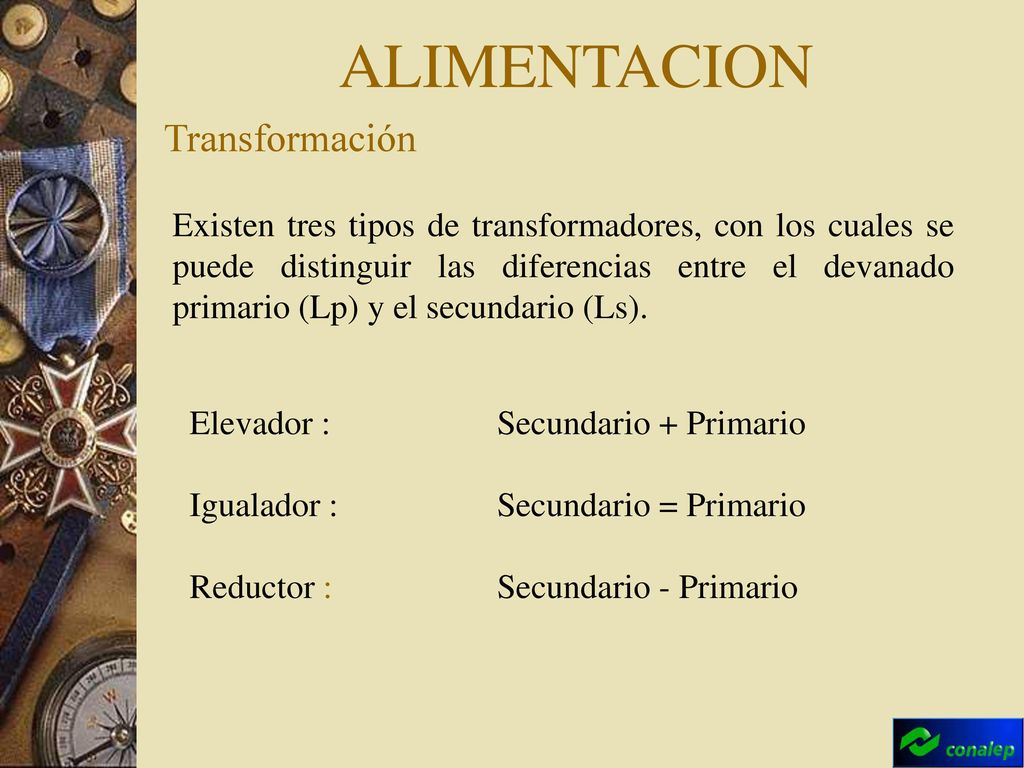

6 ALIMENTACION Transformación
Existen tres tipos de transformadores, con los cuales se puede distinguir las diferencias entre el devanado primario (Lp) y el secundario (Ls). Elevador : Secundario + Primario Igualador : Secundario = Primario Reductor : Secundario - Primario

7 ALIMENTACION Partes de un Transformador
Bobina primaria : Ssirve para convertir la energía eléctrica en energía mecánica Núcleo : Es donde se concentra el campo magnético Bobina secundaria : Es donde el campo magnético, que se forma alrededor del núcleo, impulsa los electrones de la bobina secundaria saliendo con energía magnética en energía eléctrica

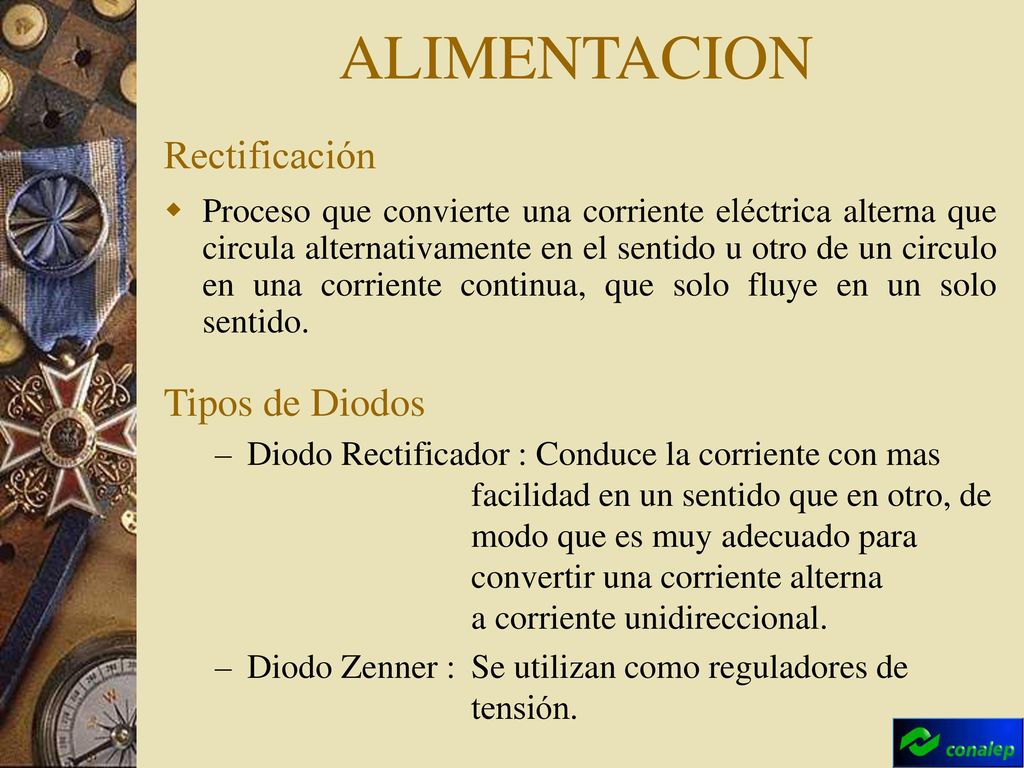

8 ALIMENTACION Rectificación Tipos de Diodos
Proceso que convierte una corriente eléctrica alterna que circula alternativamente en el sentido u otro de un circulo en una corriente continua, que solo fluye en un solo sentido. Tipos de Diodos Diodo Rectificador : Conduce la corriente con mas facilidad en un sentido que en otro, de modo que es muy adecuado para convertir una corriente alterna a corriente unidireccional. Diodo Zenner : Se utilizan como reguladores de tensión.

9 ALIMENTACION Filtración
Los capacitores o condensadores son partes que se utilizan en los circuitos electrónicos para almacenar cierta cantidad de electricidad. A la electricidad almacenada se le da el nombre de carga eléctrica.

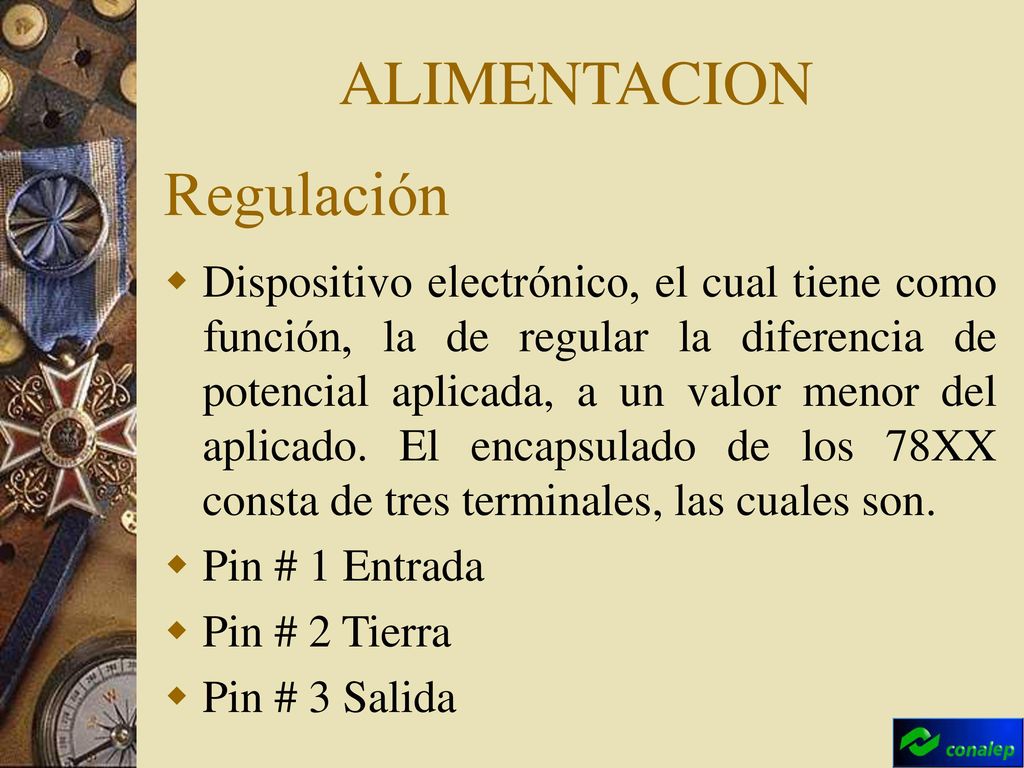

10 ALIMENTACION Regulación
Dispositivo electrónico, el cual tiene como función, la de regular la diferencia de potencial aplicada, a un valor menor del aplicado. El encapsulado de los 78XX consta de tres terminales, las cuales son. Pin # 1 Entrada Pin # 2 Tierra Pin # 3 Salida

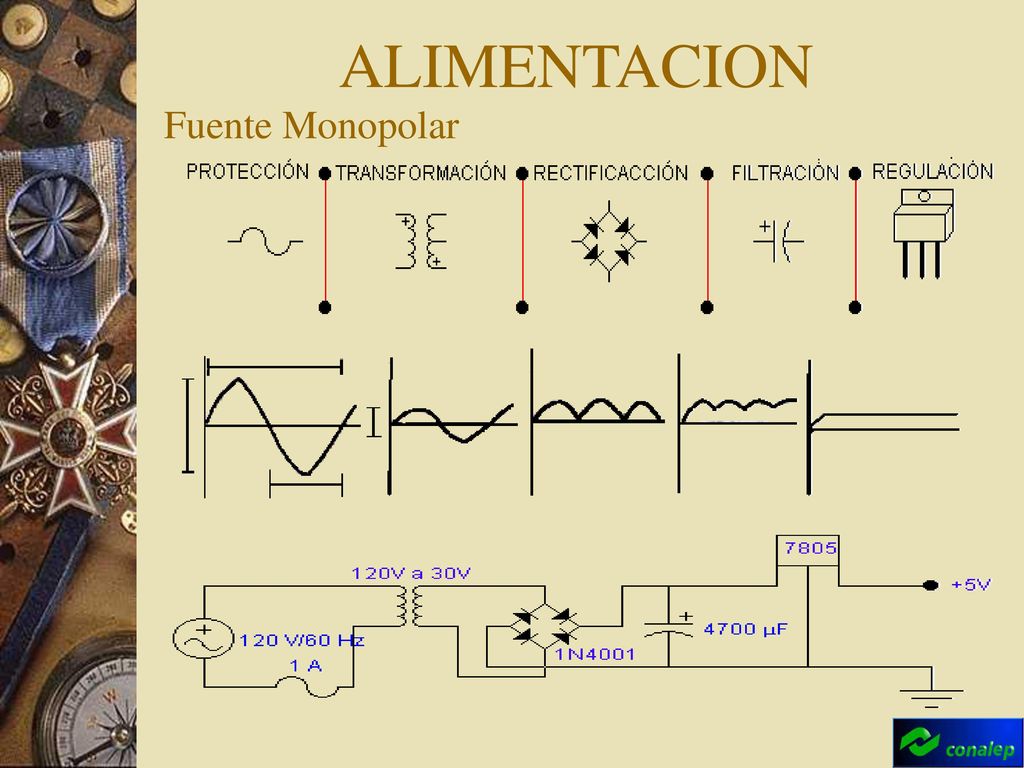

11 ALIMENTACION Fuente Monopolar

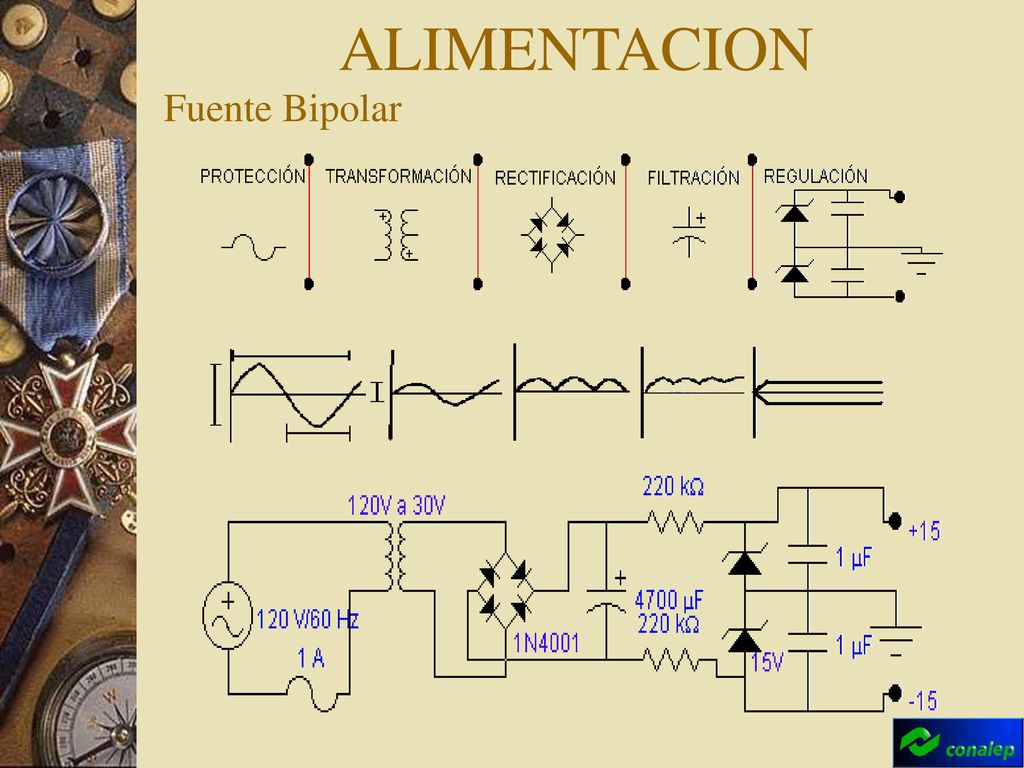

12 ALIMENTACION Fuente Bipolar

13 CONTROL Amplificadores Caracteristicas : Alta impedancia de entrada
Alta Ganancia Amplificacion de voltajes en forma diferencial Rechazo de voltajes en modo comun (como ruido)

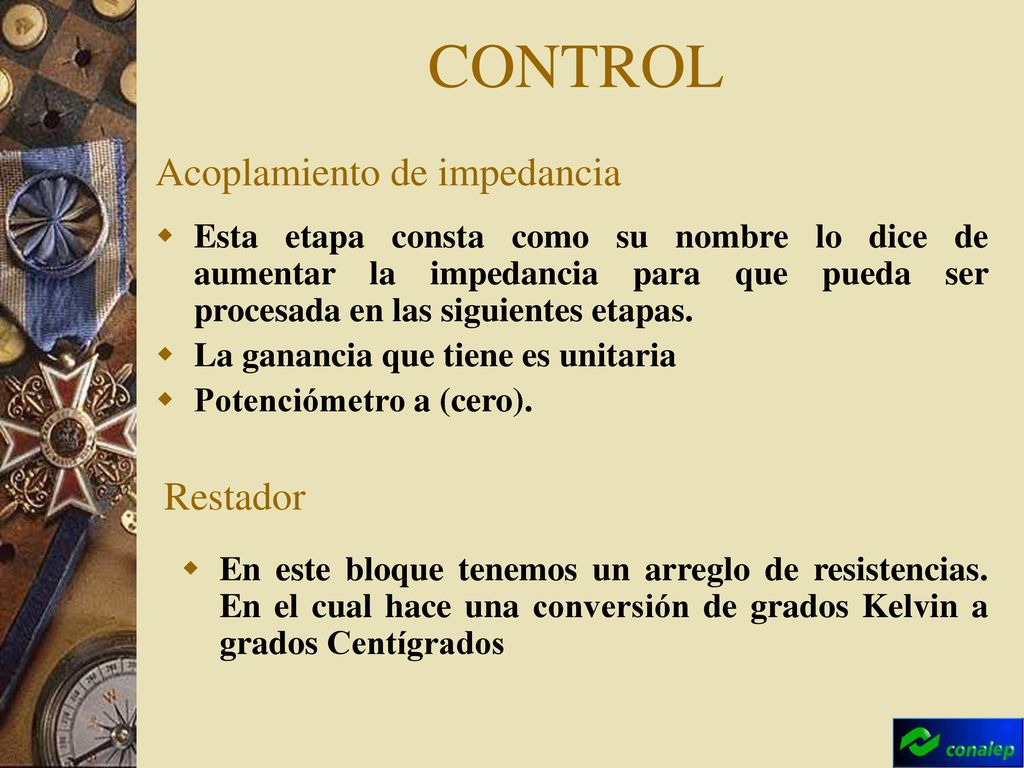

14 CONTROL Acoplamiento de impedancia Restador
Esta etapa consta como su nombre lo dice de aumentar la impedancia para que pueda ser procesada en las siguientes etapas. La ganancia que tiene es unitaria Potenciómetro a (cero). Restador En este bloque tenemos un arreglo de resistencias. En el cual hace una conversión de grados Kelvin a grados Centígrados

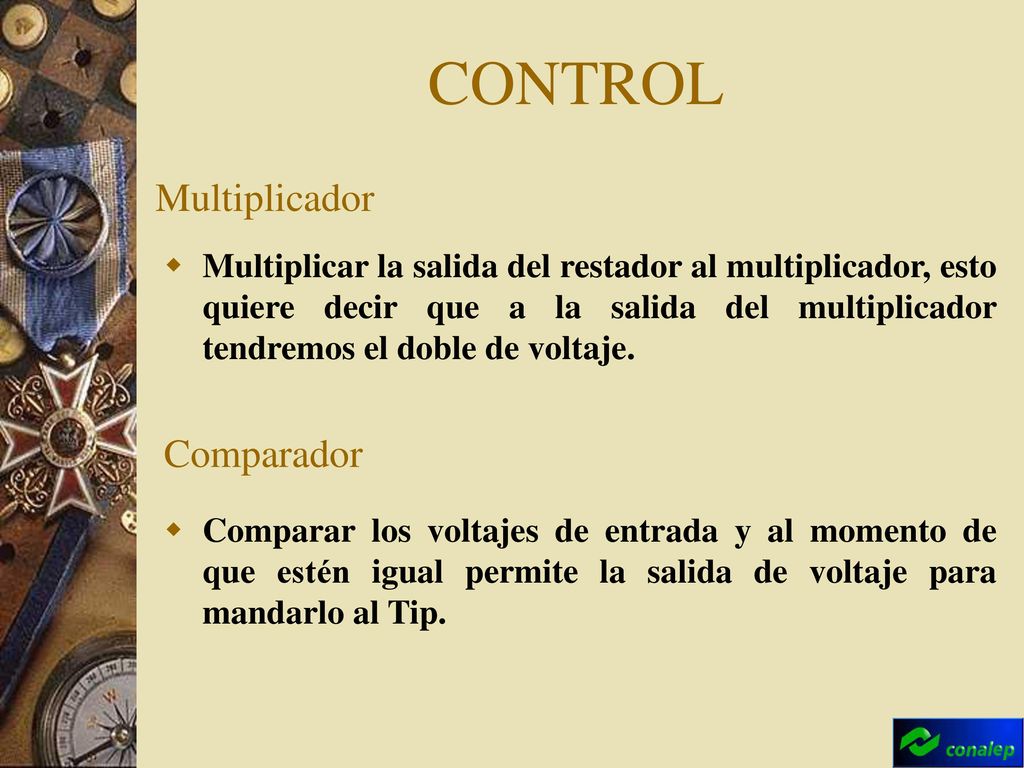

15 CONTROL Multiplicador Comparador
Multiplicar la salida del restador al multiplicador, esto quiere decir que a la salida del multiplicador tendremos el doble de voltaje. Comparador Comparar los voltajes de entrada y al momento de que estén igual permite la salida de voltaje para mandarlo al Tip.

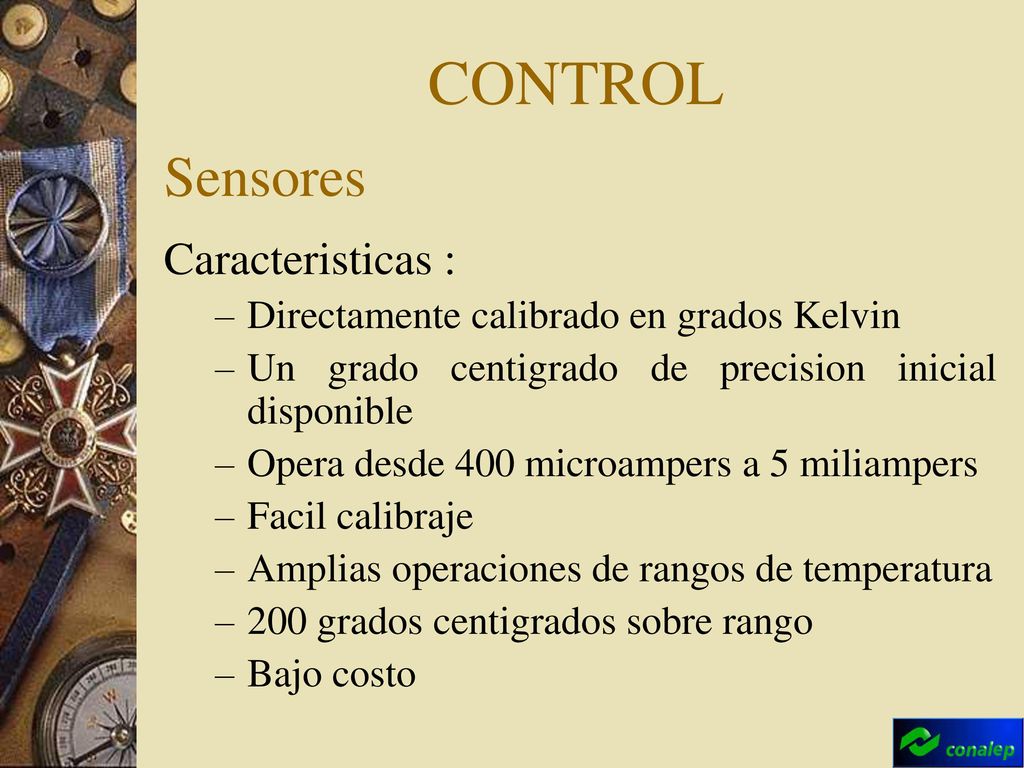

16 CONTROL Sensores Caracteristicas :
Directamente calibrado en grados Kelvin Un grado centigrado de precision inicial disponible Opera desde 400 microampers a 5 miliampers Facil calibraje Amplias operaciones de rangos de temperatura 200 grados centigrados sobre rango Bajo costo

17 CONTROL Sensores Un sensor da un determinado voltaje o el valor real según la temperatura a la que se encuentra, este voltaje es introducido a un Amplificador operacional (Amp-op) para amplificar la señal, después esta señal se introduce a un Convertidor Análogo Digital (ADC), en el cual la señal es convertida de una señal analógica a una señal discreta o digital la cual puede mostrarse en un display.

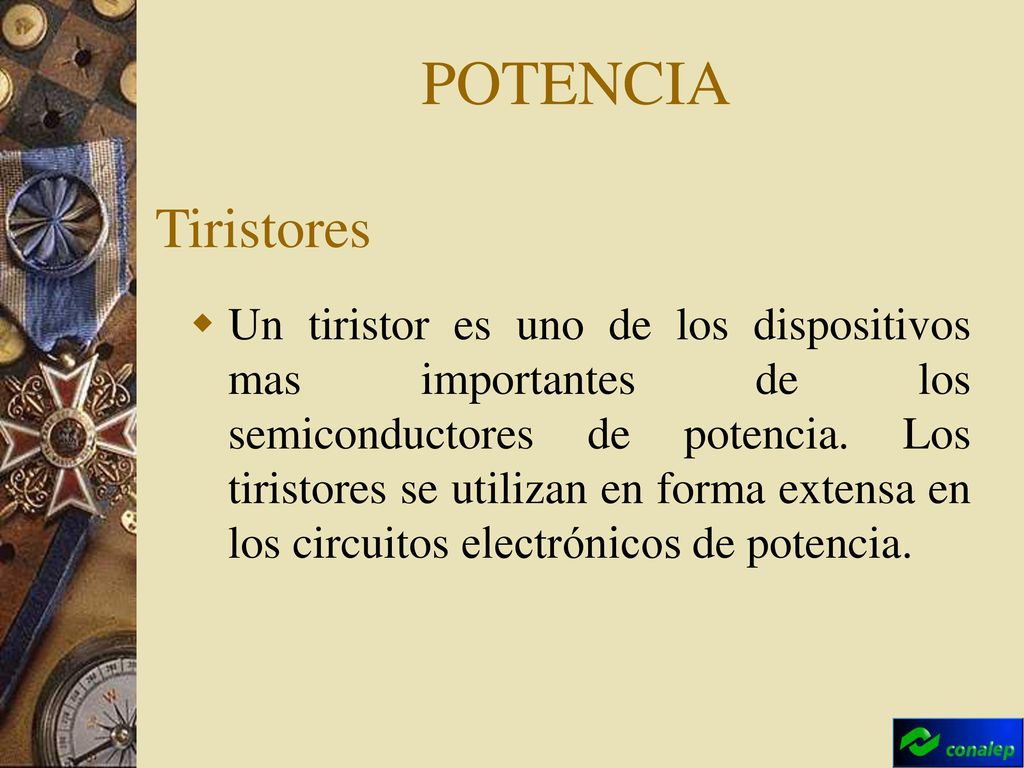

18 POTENCIA Tiristores Un tiristor es uno de los dispositivos mas importantes de los semiconductores de potencia. Los tiristores se utilizan en forma extensa en los circuitos electrónicos de potencia.

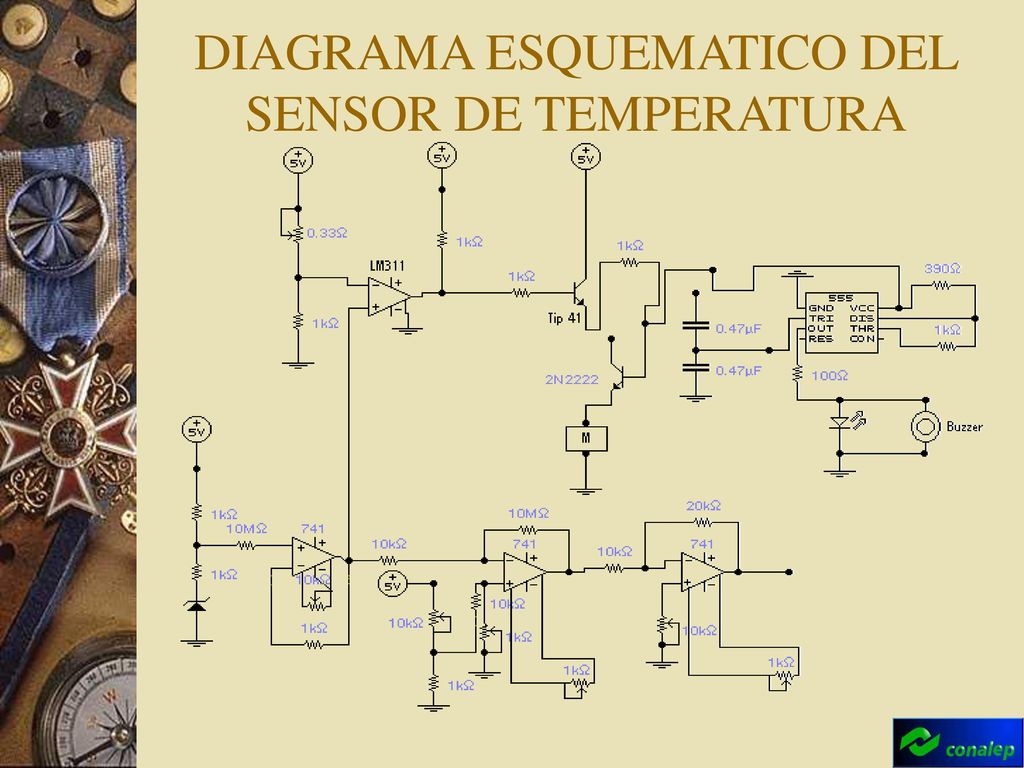

19 DIAGRAMA ESQUEMATICO DEL SENSOR DE TEMPERATURA
