1 APLICADORES OPERACIONALES EQUIPO 7 DELGADO SALDAÑA ERLAN FERNANDEZ CAHUANTZI JERSAY ITAHÍ MARTINEZ PONCE VICTOR ALFONSO RAMOS NAVARRETE SONIA ESMERALDA HERNÁNDEZ SANTILLÁN MARCELA ALEJANDRA FLORES SÁNCHEZ HUMBERTO

2 APLICADORES OPERACIONALES Son dispositivos electrónicos que amplifican señales con una gran ganancia, típicamente del orden de 10^5 o 10^6 veces. La figura muestra la representación de un operacional, con la entrada inversora (-) y no inversora (+) y en el otro lado se representa la salida. El dispositivo amplificará la diferencia entre ambas entradas.

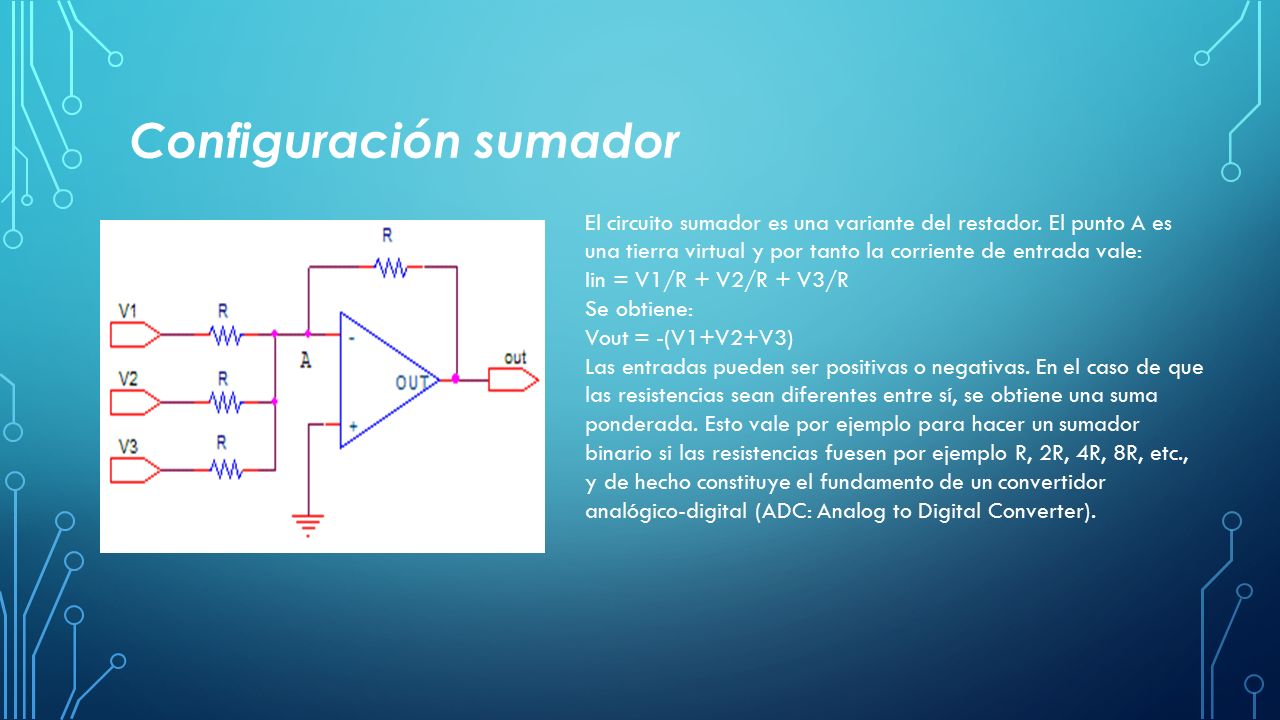

3 Configuración sumador El circuito sumador es una variante del restador. El punto A es una tierra virtual y por tanto la corriente de entrada vale: Iin = V1/R + V2/R + V3/R Se obtiene: Vout = -(V1+V2+V3) Las entradas pueden ser positivas o negativas. En el caso de que las resistencias sean diferentes entre sí, se obtiene una suma ponderada. Esto vale por ejemplo para hacer un sumador binario si las resistencias fuesen por ejemplo R, 2R, 4R, 8R, etc., y de hecho constituye el fundamento de un convertidor analógico-digital (ADC: Analog to Digital Converter).

4 Configuración restador. El circuito de la figura resta las señales de entrada y el resultado se amplifica con la ganancia Av = R2/R1 Es decir: Vout = R2/R1 (V2-V1)

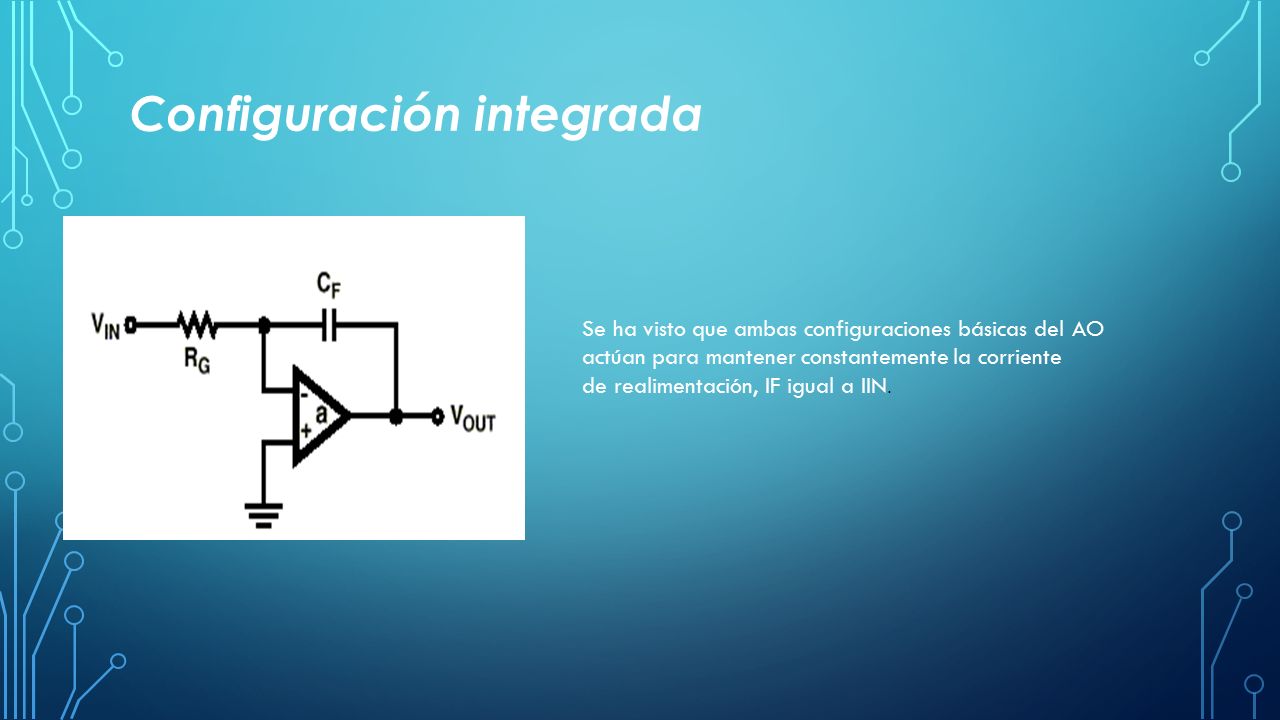

5 Configuración integrada Se ha visto que ambas configuraciones básicas del AO actúan para mantener constantemente la corriente de realimentación, IF igual a IIN.

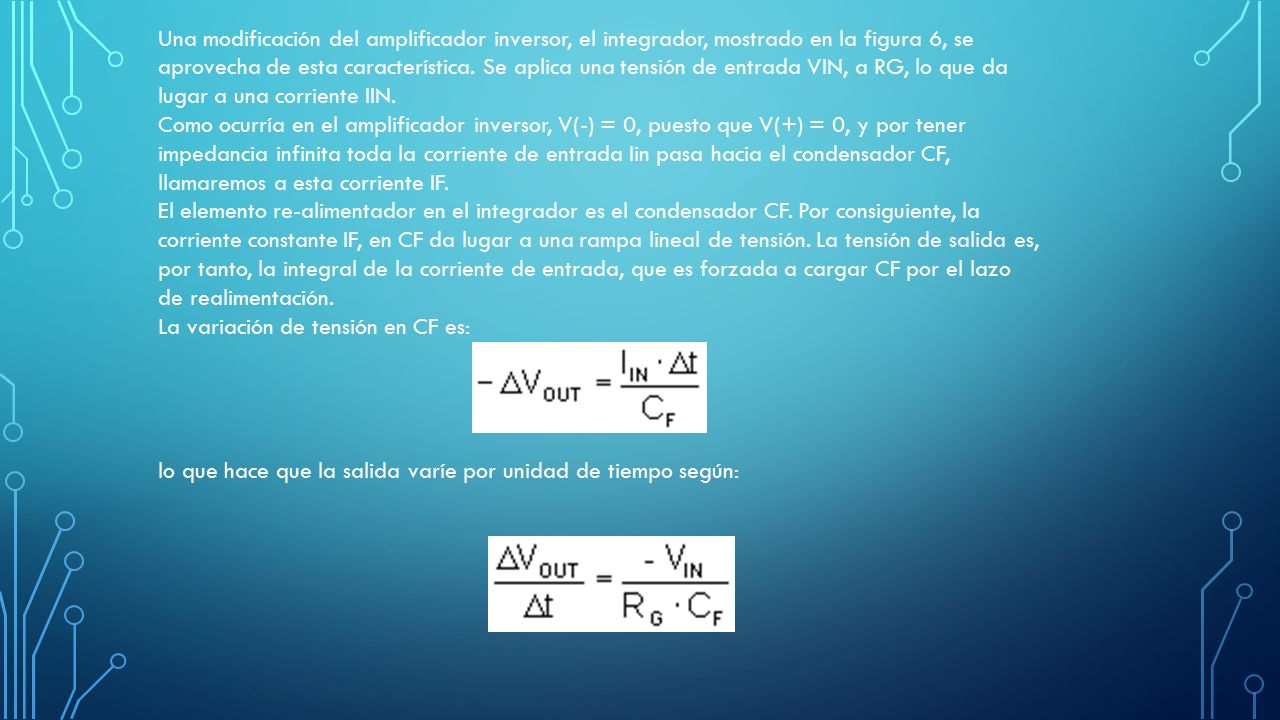

6 Una modificación del amplificador inversor, el integrador, mostrado en la figura 6, se aprovecha de esta característica. Se aplica una tensión de entrada VIN, a RG, lo que da lugar a una corriente IIN. Como ocurría en el amplificador inversor, V(-) = 0, puesto que V(+) = 0, y por tener impedancia infinita toda la corriente de entrada Iin pasa hacia el condensador CF, llamaremos a esta corriente IF. El elemento re-alimentador en el integrador es el condensador CF. Por consiguiente, la corriente constante IF, en CF da lugar a una rampa lineal de tensión. La tensión de salida es, por tanto, la integral de la corriente de entrada, que es forzada a cargar CF por el lazo de realimentación. La variación de tensión en CF es: lo que hace que la salida varíe por unidad de tiempo según:

7 Como en otras configuraciones del amplificador inversor, la impedancia de entrada es simplemente RG Obsérvese el siguiente diagrama de señales para este circuito Por supuesto la rampa dependerá de los valores de la señal de entrada, de la resistencia y del condensador.

8 ¡¡GRACIAS!!
