INSTITUTO TECNOLOGICO DE VERACRUZ Integrantes : CORTÉS FLORES ISAI USIEL FUENTES VALENZUELA JULIO CESAR HERNÁNDEZ ALBA MISAEL HERNÁNDEZ LÓPEZ ÁNGEL DANIEL MEDEL AGUIRRE FRANCISCO JAVIER Equipo No. 5
2
Relación de Transformación Polaridad Corriente de Excitación
4
Casco Dieléctrico Clase E Anteojos de protección Guantes Dieléctricos Calzado Dieléctrico Ropa de Protección
6
La Relación entre el No. de Vueltas del primario con respecto al No. De Vueltas del Secundario. Transformador MonofásicoTransformador Trifásico
7
Si el transformador tiene Cambiadores de tensión, la prueba de relación de transformación se debe aplicar para cada una de las posiciones del cambiador de derivaciones.
8
Defectos de Fabrica en los devanados: Errores en: Espiras Polaridad Configuración del Devanado. Falla de Aislamiento: Corto Circuito entre espiras por daño de aislamiento Fallas mayores de aislamiento: Inter- Devanados o Devanados a Tierra Cambiador de Tomas Defectuoso: Montaje Incorrecto de las conexiones de los devanados. Conexiones de Alta Resistencia.
9
1 er Método: Consiste en la aplicación de una tensión conocida al devanado de mayor tensión y se registra la medida de la tensión en el devanado de Baja. 2 do Método: Se emplea un Potenciómetro conectado a los devanados del transformador. Se conecta un detector adecuado desde la unión de los dos devanados al potenciómetro. Cuando el detector muestra un desvío cero, la relación de resistencia proporciona la relación de espirar del transformador 3 er Método: Consiste en comparar el transformador con un transformador Normalizado Calibrado.
10
Consiste en aplicar una tensión sinusoidal de valor conocido al devanado de mayor tensión, midiendo esta tensión y la que aparece en el otro devanado por medio de voltímetros y transformadores apropiados. La relación de las dos tensiones será la relación de transformación. Si se aplica Tensión al Devanado de AT: 80V, 100V Si se aplica Tensión al Devanado de BT: 2V, 5V, 8V. Voltaje en el PrimarioVoltaje en el Secundario
11
Se deriva un potenciómetro de resistencia entre los terminales de los devanados del trasformador. Entre el punto variable del potenciómetro y uno de los terminales de los devanados se conecta un detector D adecuado. Cuando el detector indica cero la relación de las resistencias R1/R2 representan la relación de transformación.
12
Consiste en comparar la tensión del transformador bajo prueba con la de un transformador patrón calibrado, cuya relación es ajustable en pequeños escalones.
15
La polaridad de un transformador se puede mostrar por medio de puntos en las terminales del primario y secundario. Este tipo de marcas se utilizan en transformadores de instrumento, sin embargo en los transformadores de potencia las terminales designadas por los símbolos H1 y H2 para el devanado de alto voltaje y por X1 y X2 para el devanado de bajo voltaje.
16
La prueba de Polaridad se requiere principalmente para poder efectuar la conexión adecuada de bancos de transformadores.
17

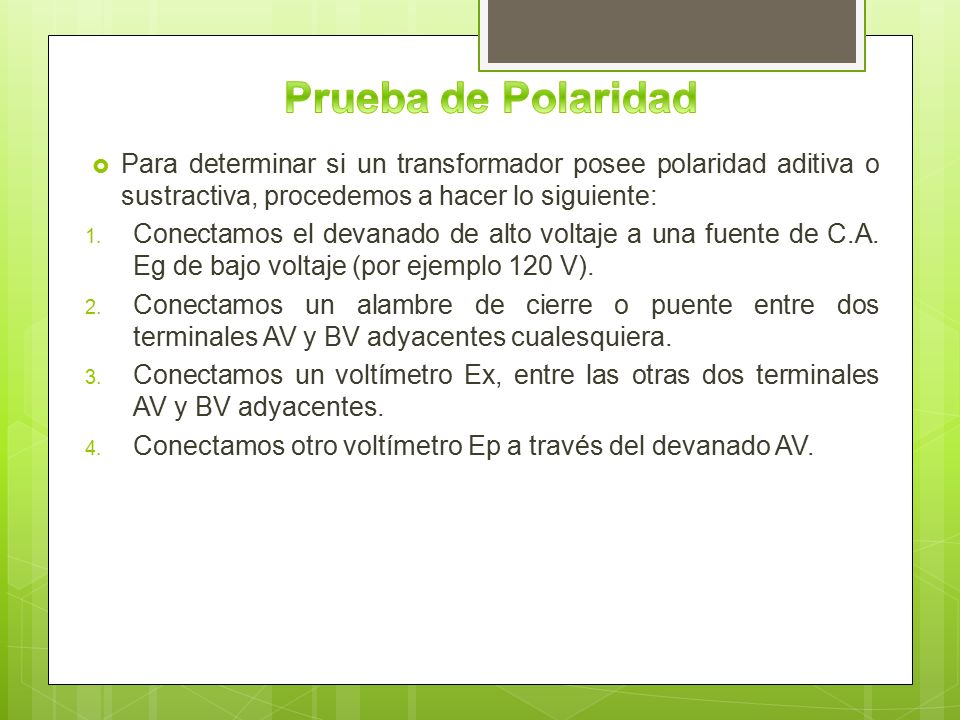

Para determinar si un transformador posee polaridad aditiva o sustractiva, procedemos a hacer lo siguiente: 1. Conectamos el devanado de alto voltaje a una fuente de C.A. Eg de bajo voltaje (por ejemplo 120 V). 2. Conectamos un alambre de cierre o puente entre dos terminales AV y BV adyacentes cualesquiera. 3. Conectamos un voltímetro Ex, entre las otras dos terminales AV y BV adyacentes. 4. Conectamos otro voltímetro Ep a través del devanado AV.
19
Para verificar la polaridad de los transformadores se recomiendan los siguientes métodos: 1. Método de los dos Voltímetros 2. Método de la descarga inductiva
20
Este método consiste en aplicar al devanado de alta tensión un voltaje alterno de valor nominal o menor.
21
Este método consiste en aplicar C.D a uno de los devanados cuidando de no exceder el valor nominal.
23
Cortos entre laminas Malas uniones Corrientes circulantes Cortos entre espiras Circuito abierto Malas conexiones
24
Prueba de circuito abierto. Prueba en vacío. Fase A, luego fase B, luego fase C Todos los otros devanados están flotando Configuración de prueba UST en equipo de pruebas de Factor de Potencia
25
La Corriente de Excitación consta de dos componentes: Una en cuadratura (IL) y la otra en fase (IR). La componente en cuadratura corresponde a la corriente reactiva magnetizante del núcleo, mientras la componente en fase incluye pérdidas en el núcleo, cobre y aislamiento.. FIG. 2.14. DIAGRAMA VECTORIAL DE CORRIENTES. donde: IE.- Corriente de Excitación del devanado del transformador. IL.- Corriente Reactiva Magnetizante. IR.- Corriente Resistiva de Pérdidas
26
La magnitud de la Corriente de Excitación, depende en parte de la tensión aplicada, del número de vueltas en el devanado, de las dimensiones del devanado, de la reluctancia y de otras condiciones tanto geométricas como eléctricas que existen en el transformador.
32
Para comparar las lecturas, use los mismos valores de voltaje de prueba. La corriente de excitación en el devanado debe ser de bajo valor. De existir una espira en corto circuito, la corriente de excitación incrementara. El valor de la fase central va a diferir en un sistema trifásico dependiendo de la configuración de los devanados. La lectura en la fase central será del 50 al 70% de la lectura de los exteriores. Compare contra los resultados de fabrica o de pruebas anteriores si están disponibles: Si la Iex <50mA, la diferencia entre los dos valores mas altos debe ser <10%. Si la Iex >50mA, la diferencia entre los dos valores mas altos debe ser <5%.
