1
HARDWARE
2
Partes de un ordenador HARDWARE
Conjunto de dispositivos físicos que integran el ordenador: CPU, memorias,periféricos de entrada (ratón, teclado…), periféricos de salida (monitor, altavoces).. SOFTWARE Conjunto de instrucciones que dirigen los distintos componentes del ordenador (Sistema operativo, programas de aplicación, etc…).
3

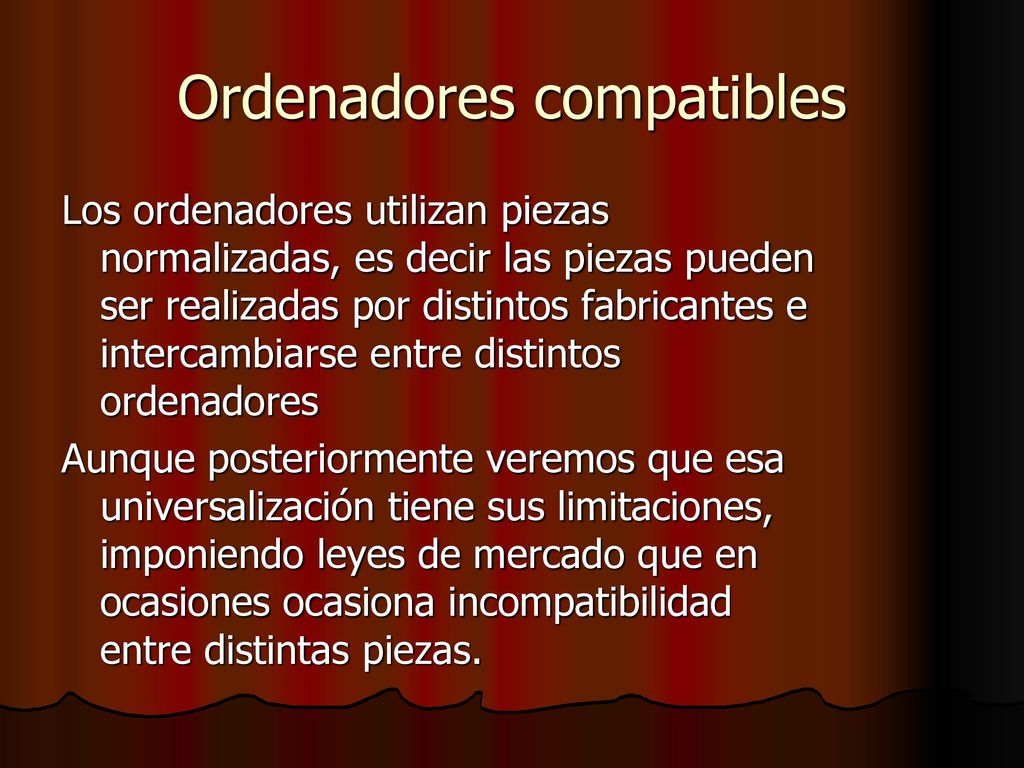

Ordenadores compatibles
Los ordenadores utilizan piezas normalizadas, es decir las piezas pueden ser realizadas por distintos fabricantes e intercambiarse entre distintos ordenadores Aunque posteriormente veremos que esa universalización tiene sus limitaciones, imponiendo leyes de mercado que en ocasiones ocasiona incompatibilidad entre distintas piezas.
4
Funcionamiento de un ordenador
5

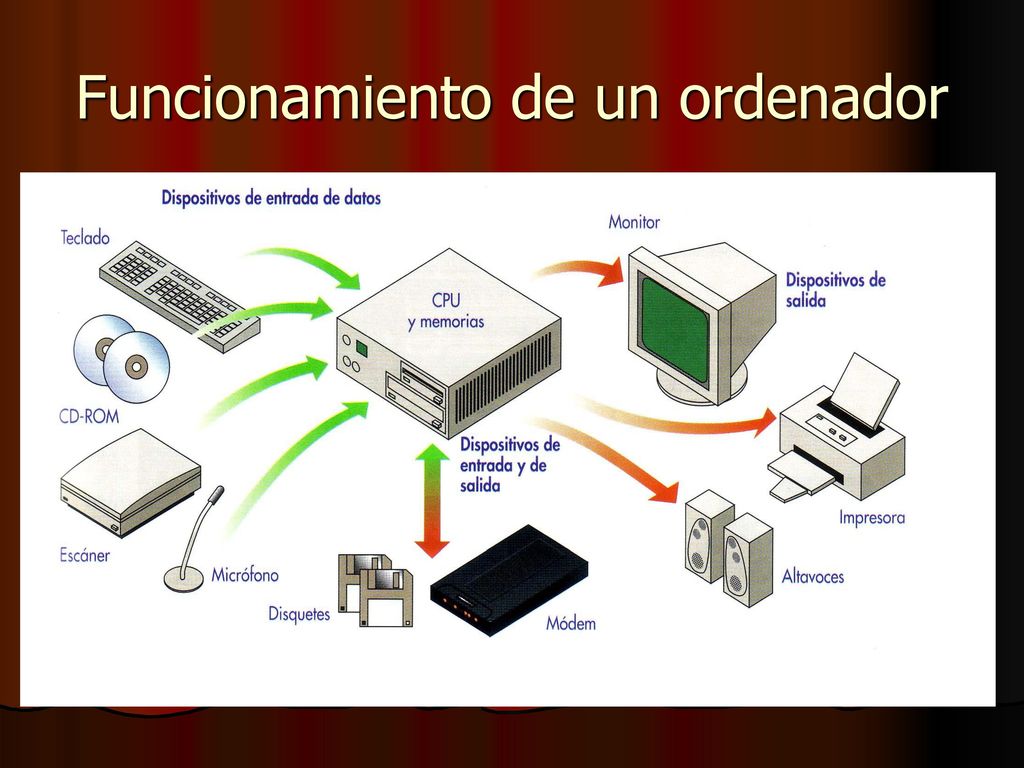

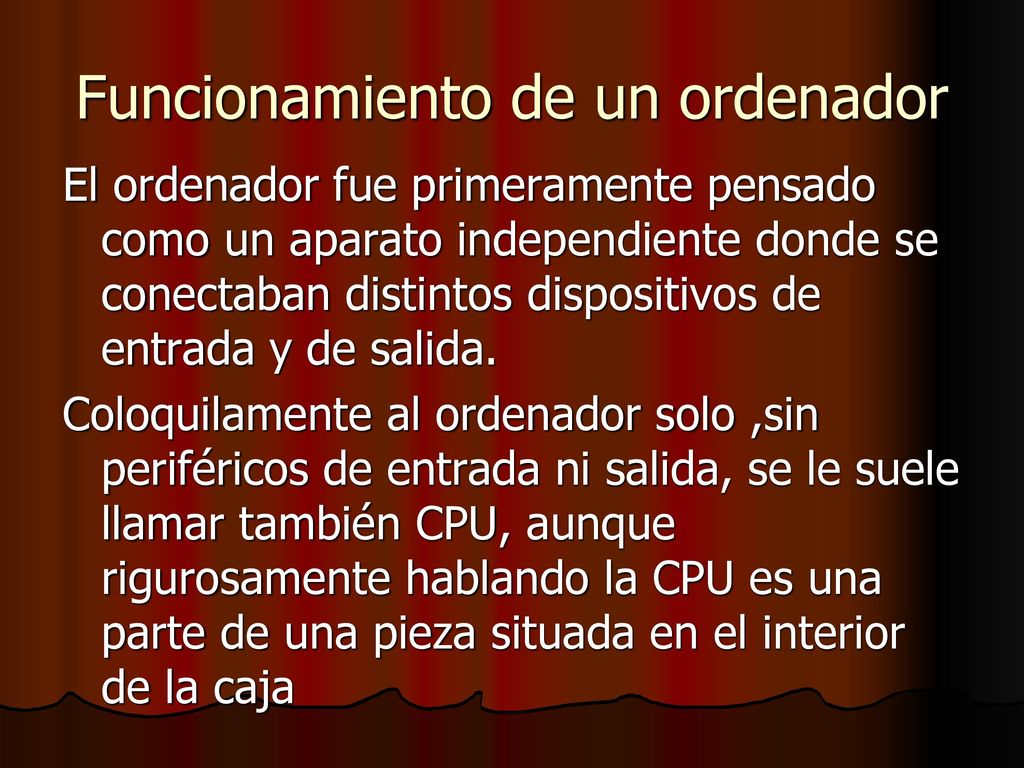

Funcionamiento de un ordenador
El ordenador fue primeramente pensado como un aparato independiente donde se conectaban distintos dispositivos de entrada y de salida. Coloquilamente al ordenador solo ,sin periféricos de entrada ni salida, se le suele llamar también CPU, aunque rigurosamente hablando la CPU es una parte de una pieza situada en el interior de la caja
6
Componentes del ordenador
7

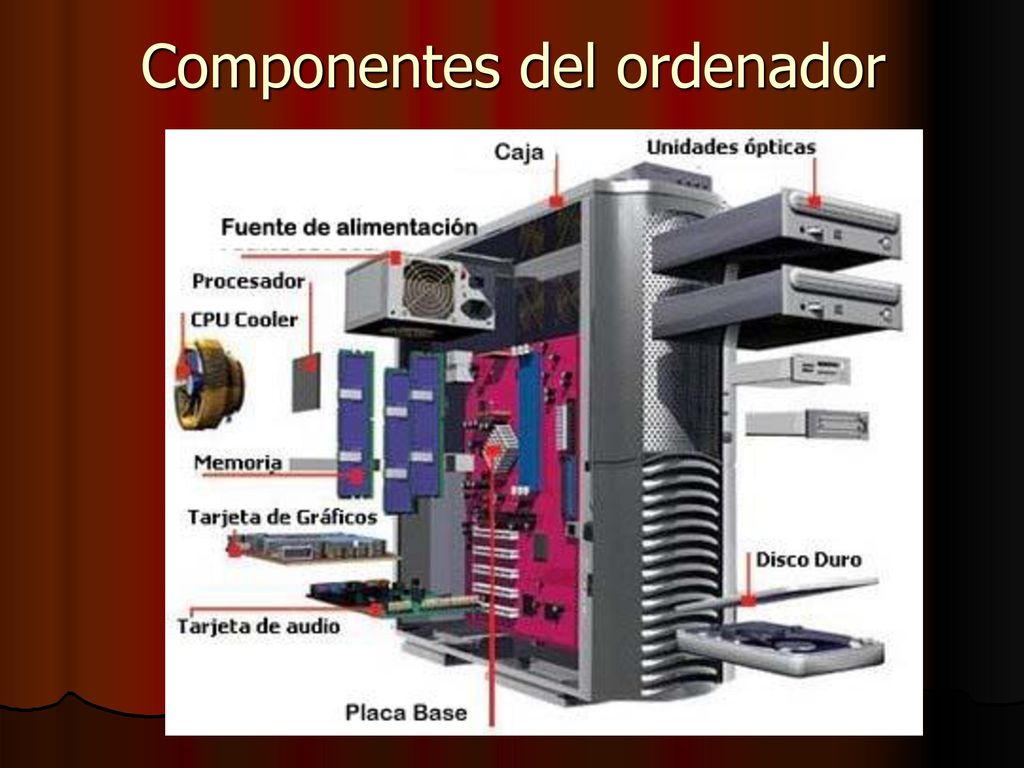

Componentes del ordenador
Hardware Partes internas Fuente de alimentación Disco duro Placa base Memoria RAM Tarjeta gráfica Otras tarjetas Periféricos Teclado Ratón Monitor Software Sistema operativo Aplicaciones
8

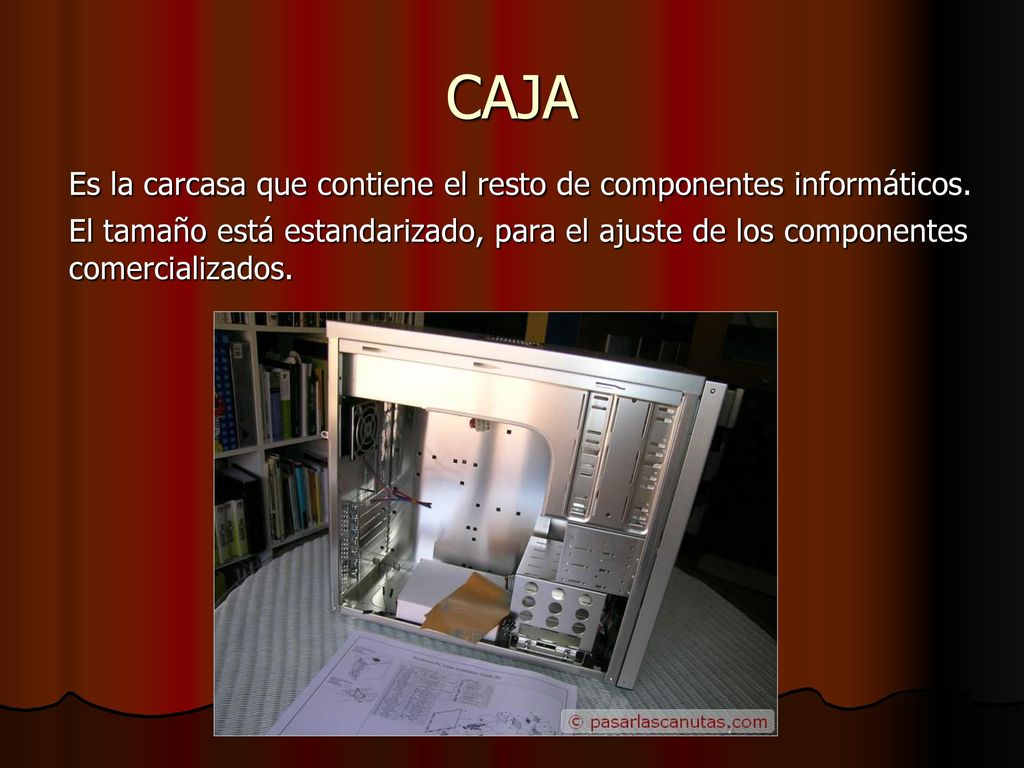

CAJA Es la carcasa que contiene el resto de componentes informáticos.
El tamaño está estandarizado, para el ajuste de los componentes comercializados.
9

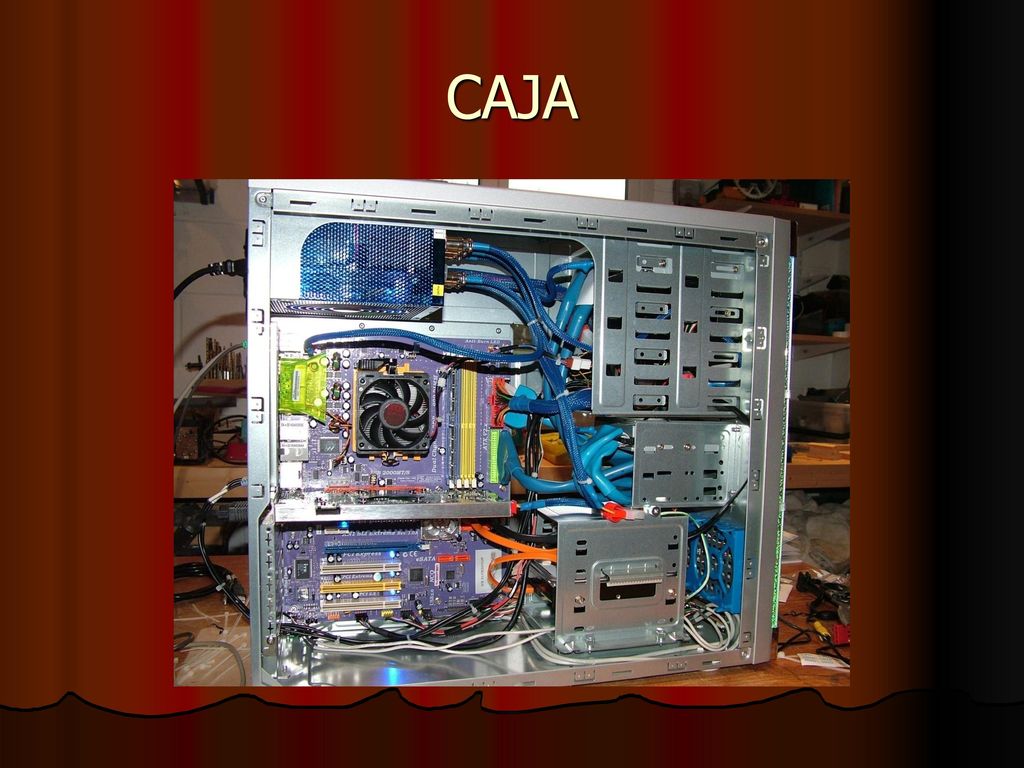

CAJA
10

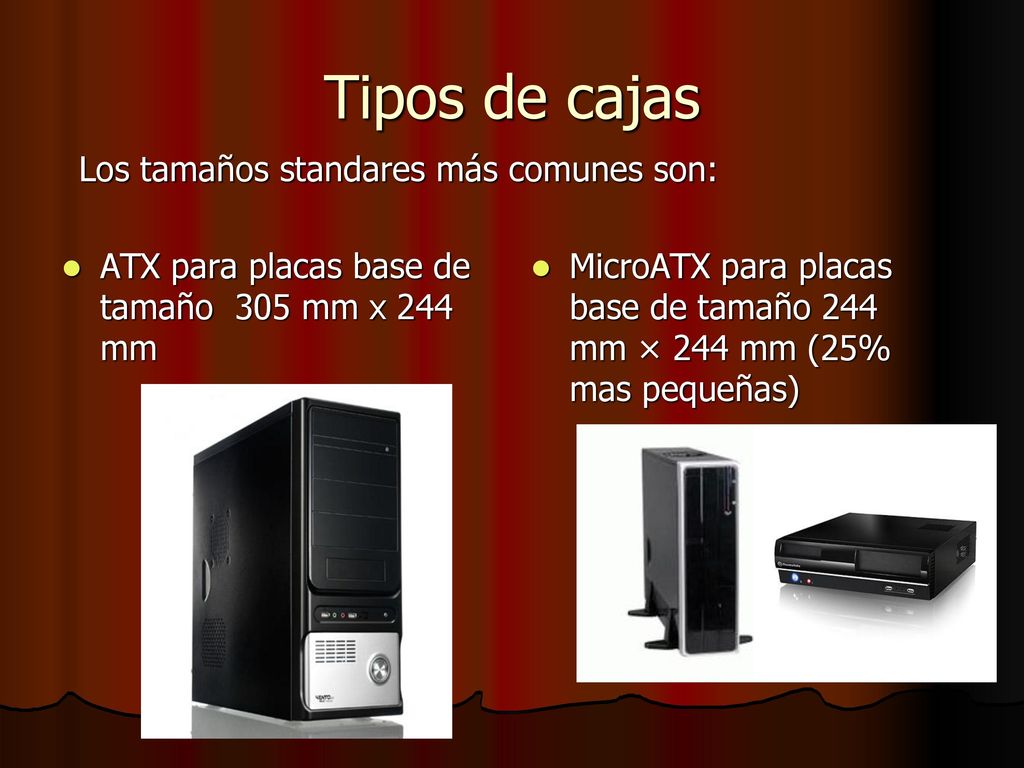

Tipos de cajas Los tamaños standares más comunes son:
ATX para placas base de tamaño 305 mm x 244 mm MicroATX para placas base de tamaño 244 mm × 244 mm (25% mas pequeñas)
11
PLACA BASE Es una placa de circuitos electrónicos, cuya misión principal es conectar el resto de componentes
12

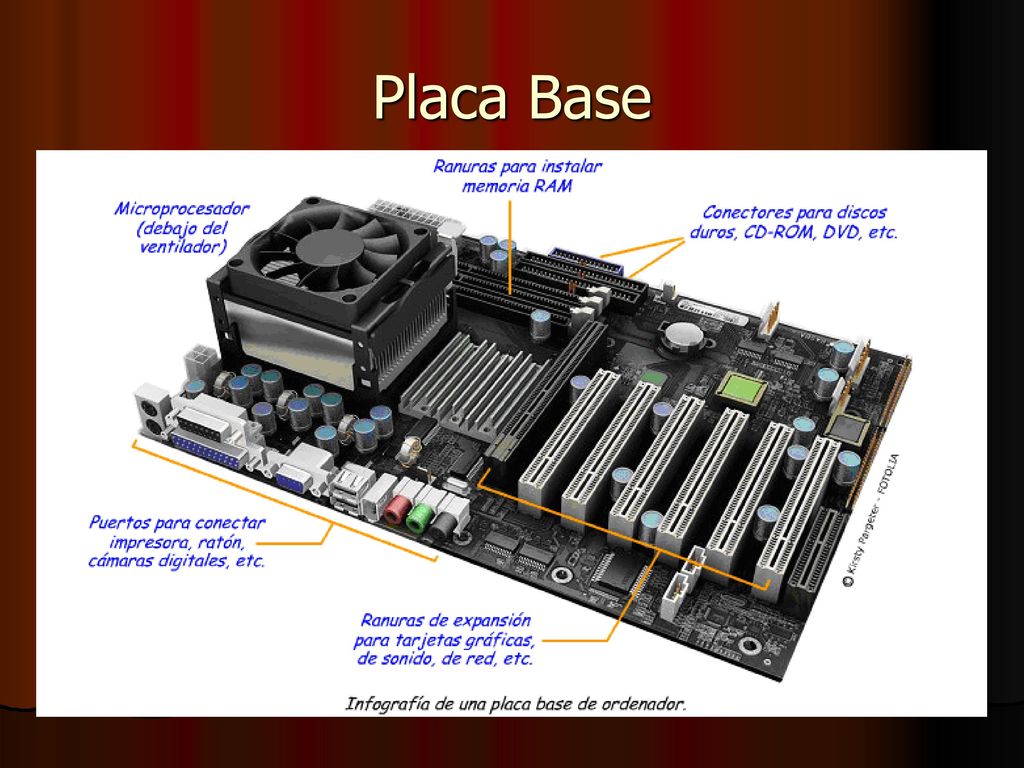

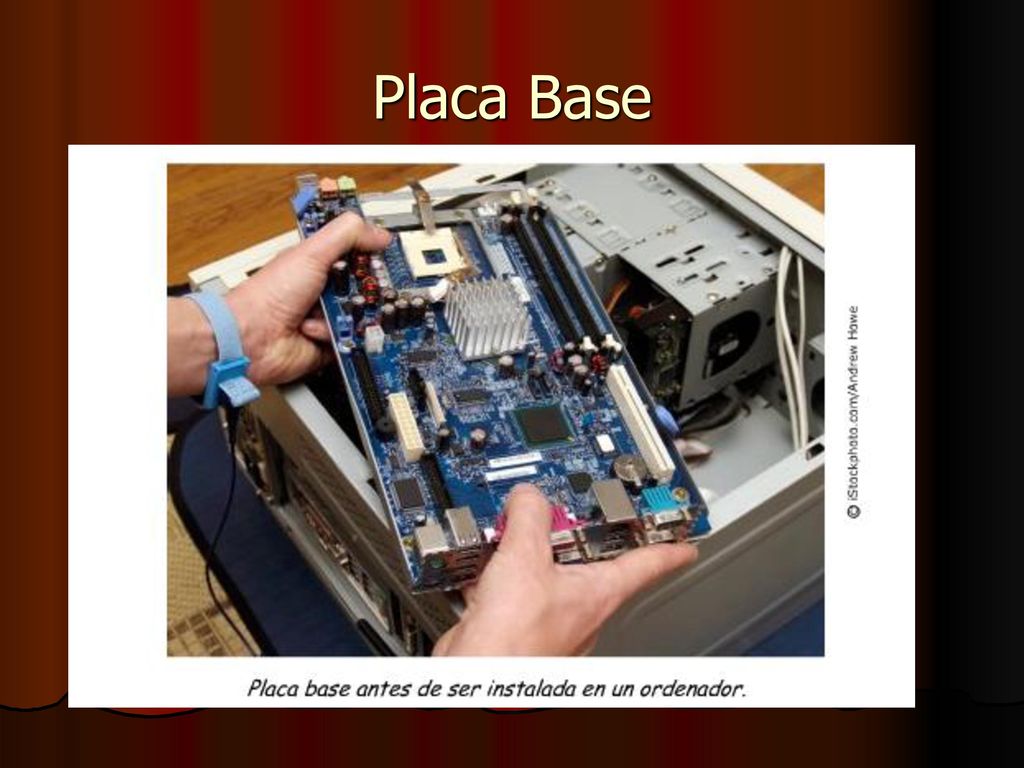

Placa Base
13
Placa Base
14

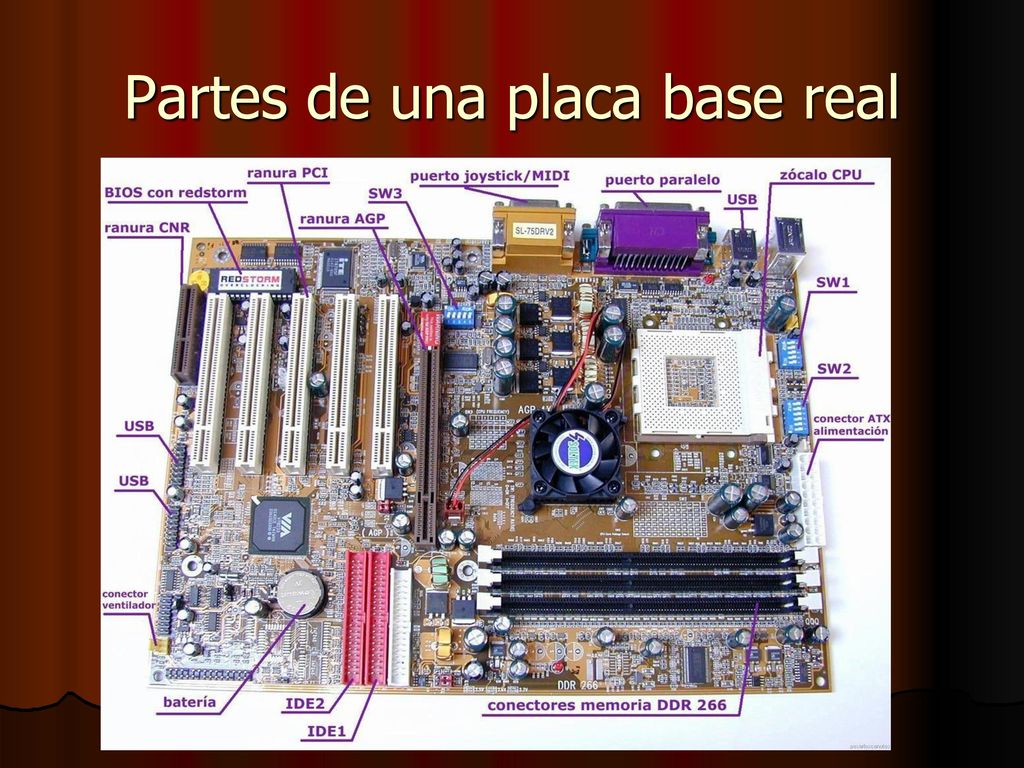

Partes de una placa base real
15

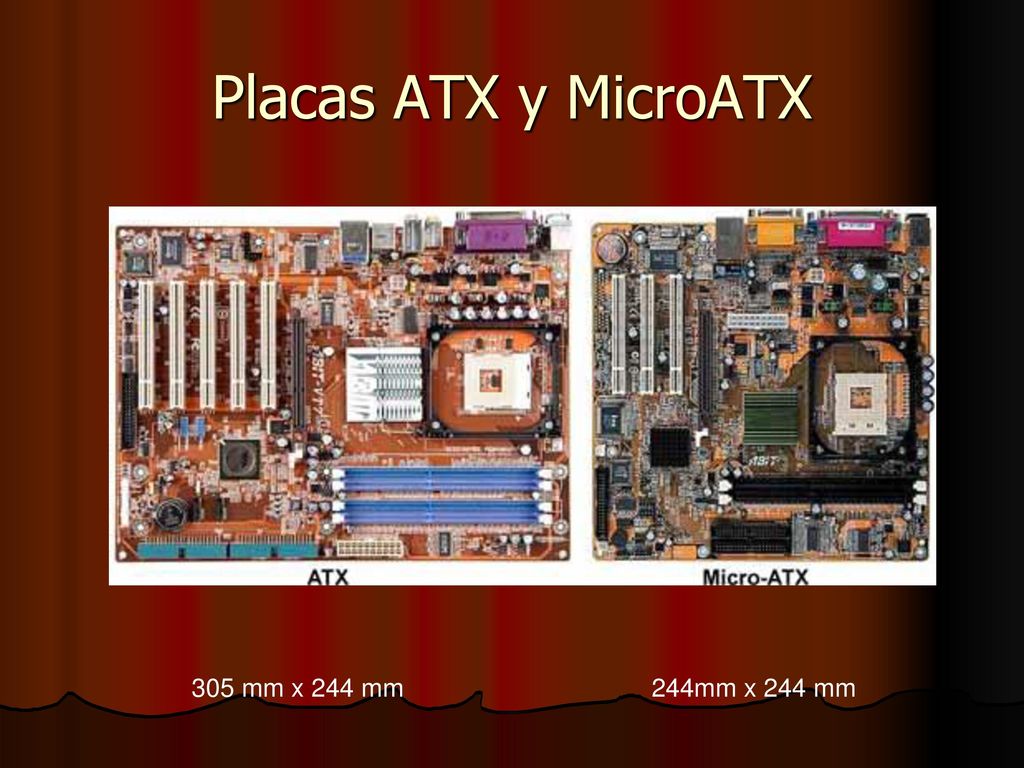

Placas ATX y MicroATX 305 mm x 244 mm 244mm x 244 mm
16

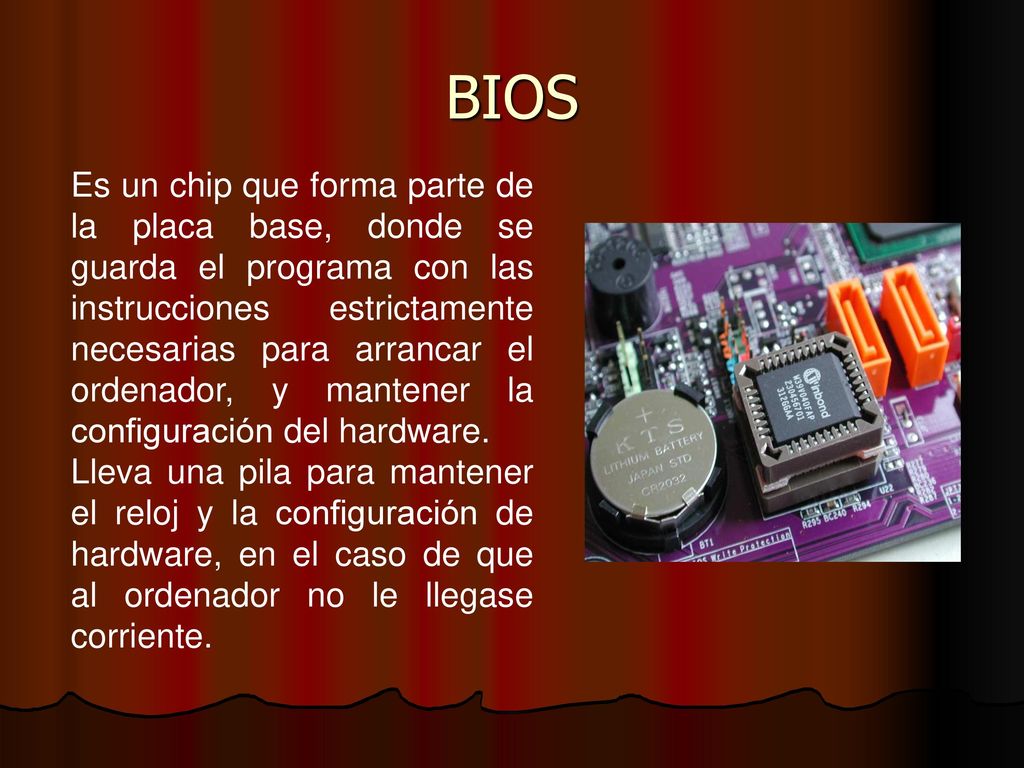

BIOS Es un chip que forma parte de la placa base, donde se guarda el programa con las instrucciones estrictamente necesarias para arrancar el ordenador, y mantener la configuración del hardware. Lleva una pila para mantener el reloj y la configuración de hardware, en el caso de que al ordenador no le llegase corriente.
17
FUENTE DE ALIMENTACIÓN
Es un circuito que convierte la corriente alterna de 220v de la red a corriente continua de distintos voltajes que utilizan los componentes internos.
18

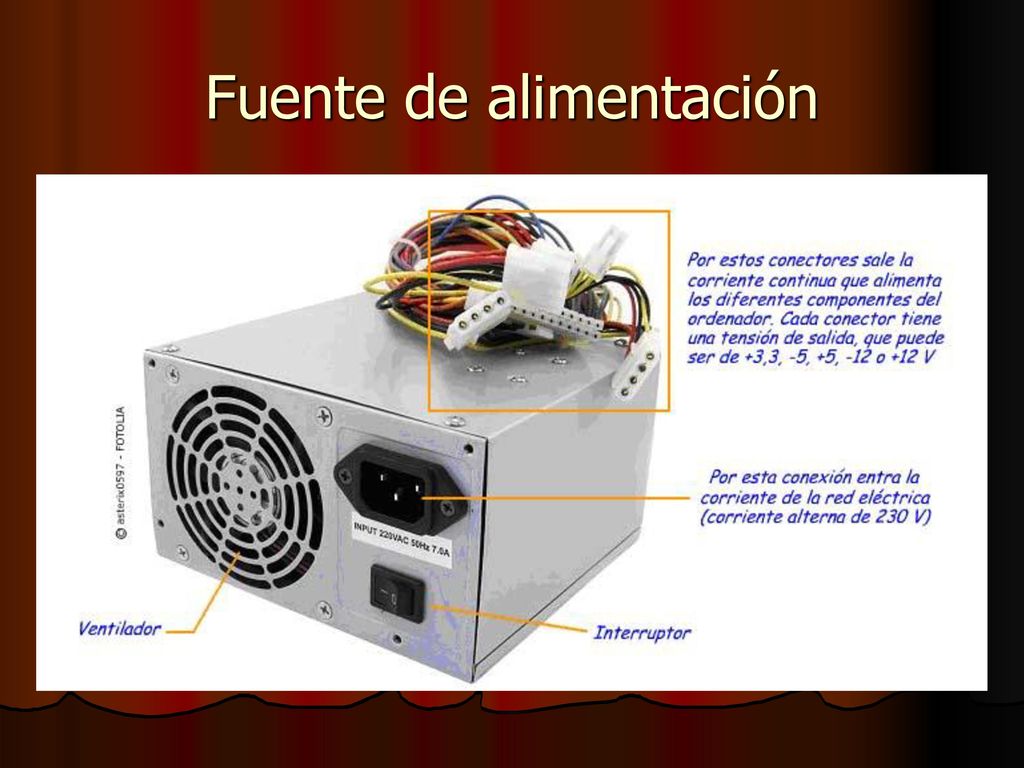

Fuente de alimentación
19

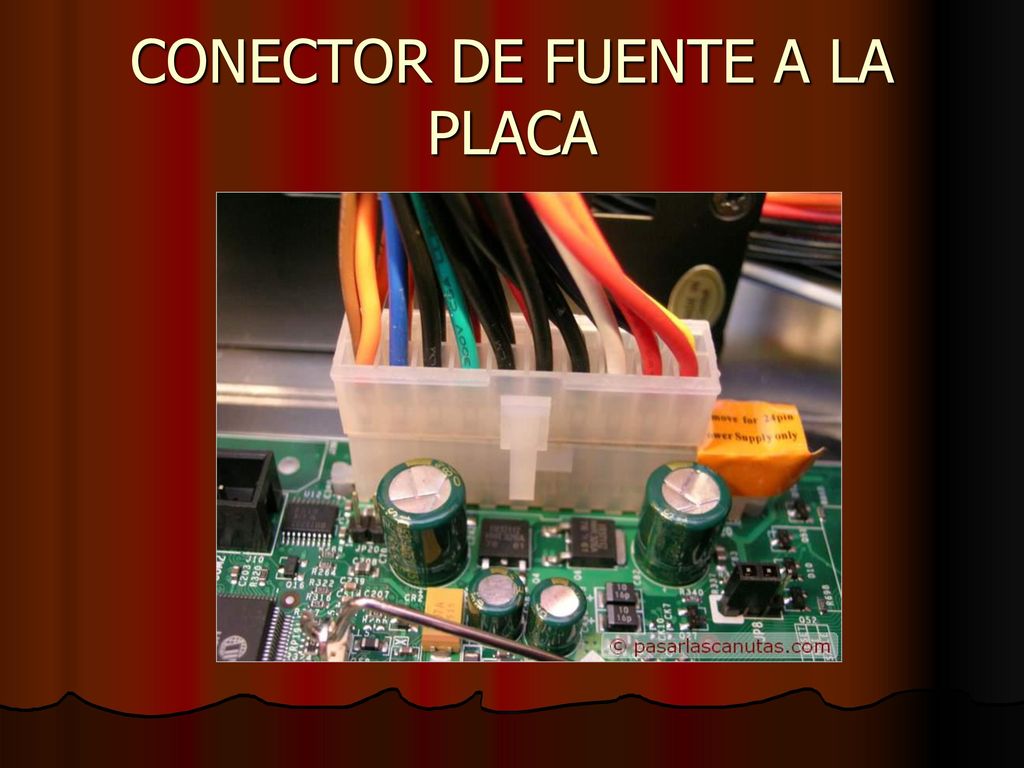

CONECTOR DE FUENTE A LA PLACA
20

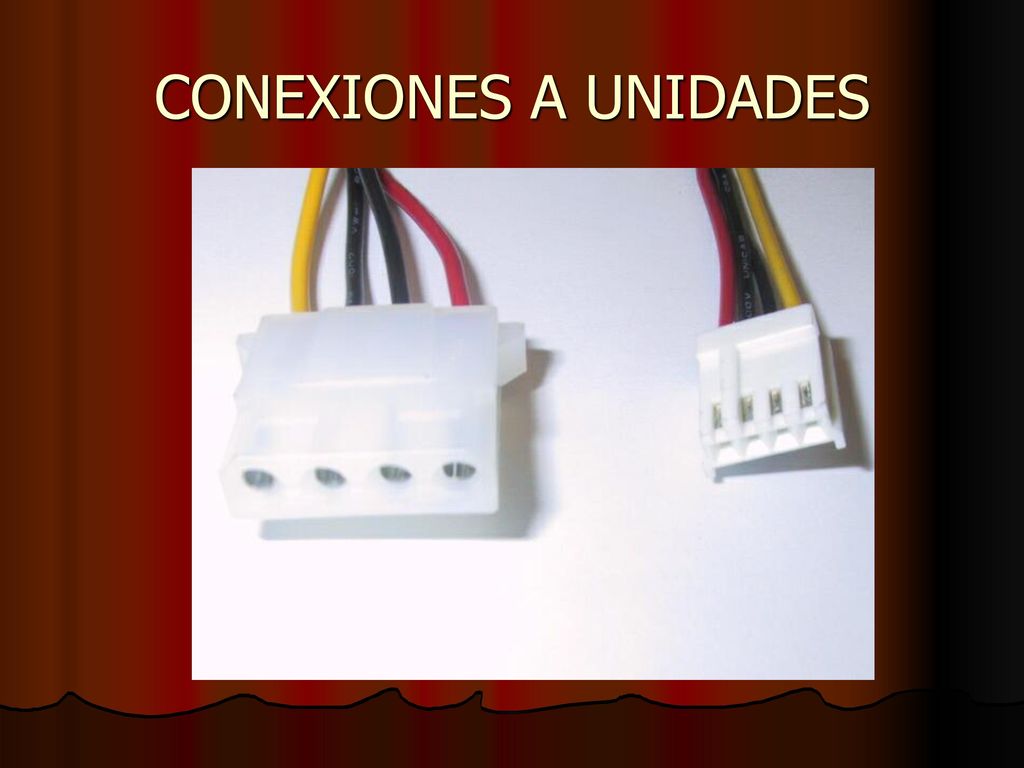

CONEXIONES A UNIDADES
21

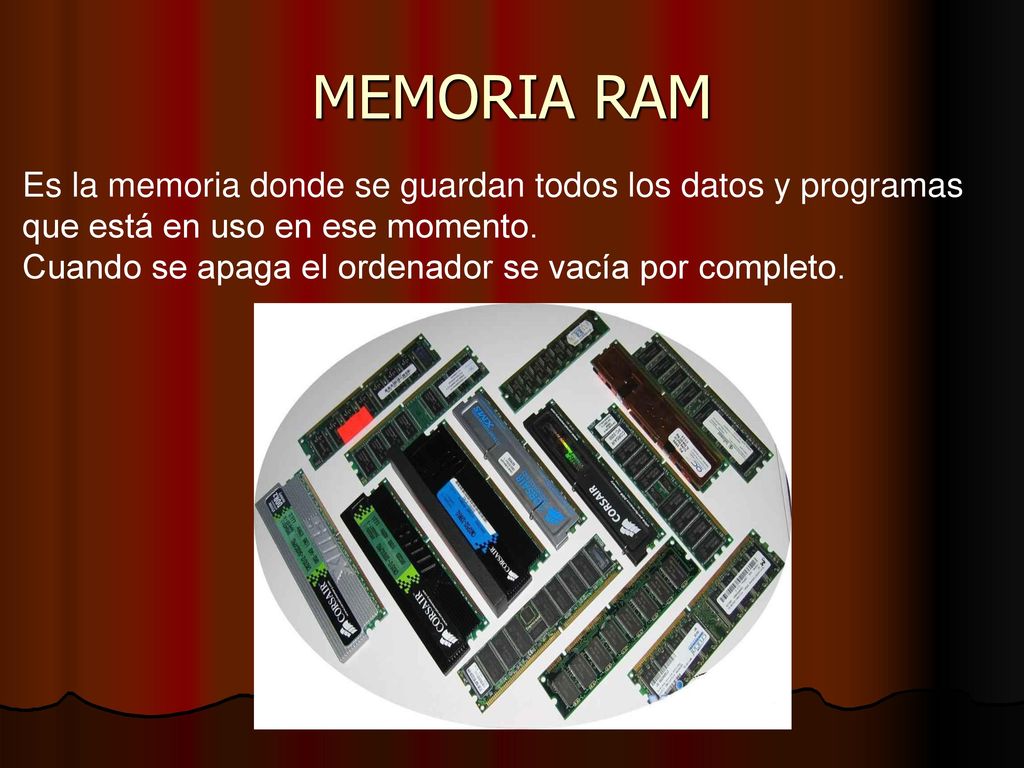

MEMORIA RAM Es la memoria donde se guardan todos los datos y programas que está en uso en ese momento. Cuando se apaga el ordenador se vacía por completo.
22

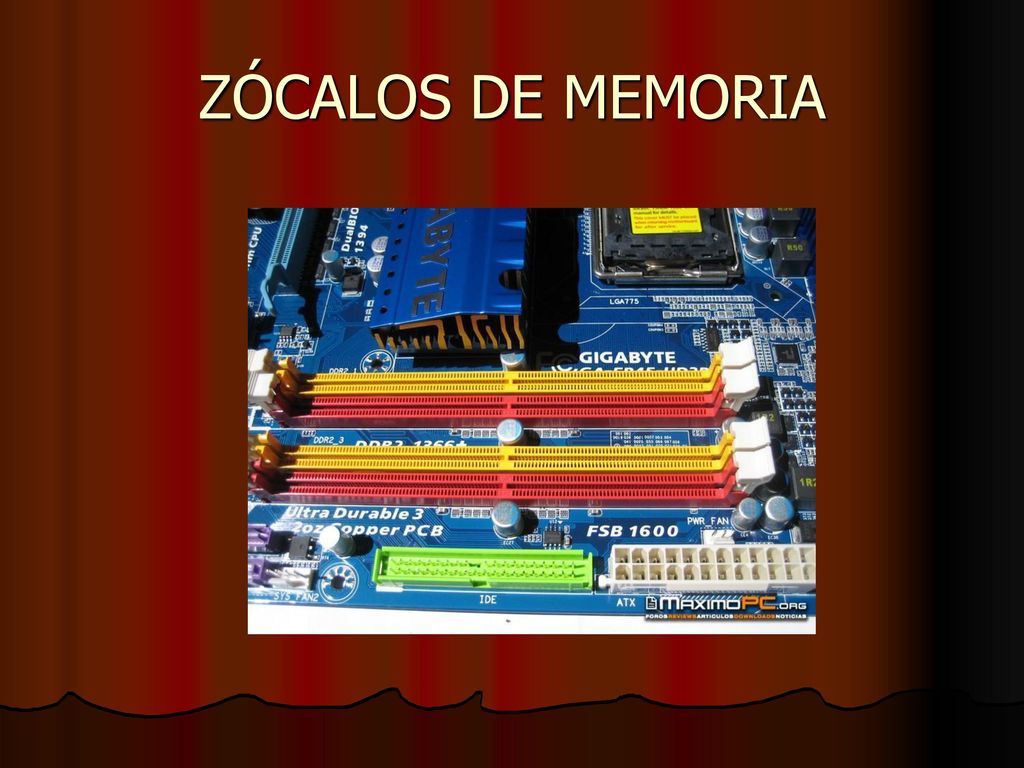

ZÓCALOS DE MEMORIA
23

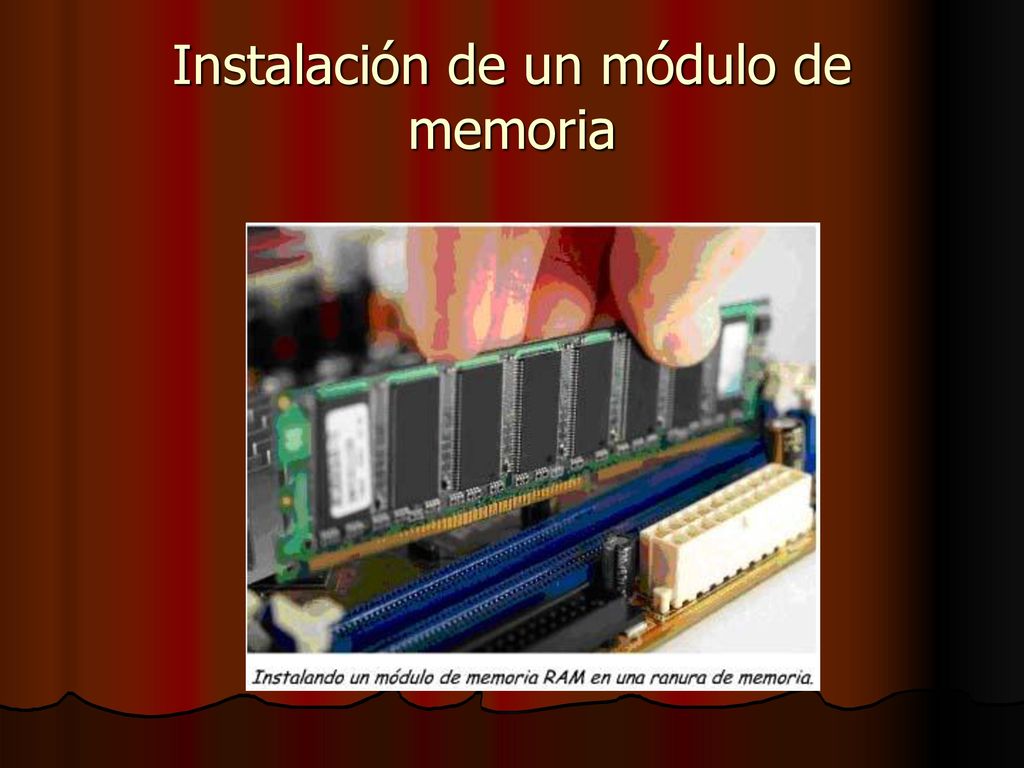

Instalación de un módulo de memoria
24

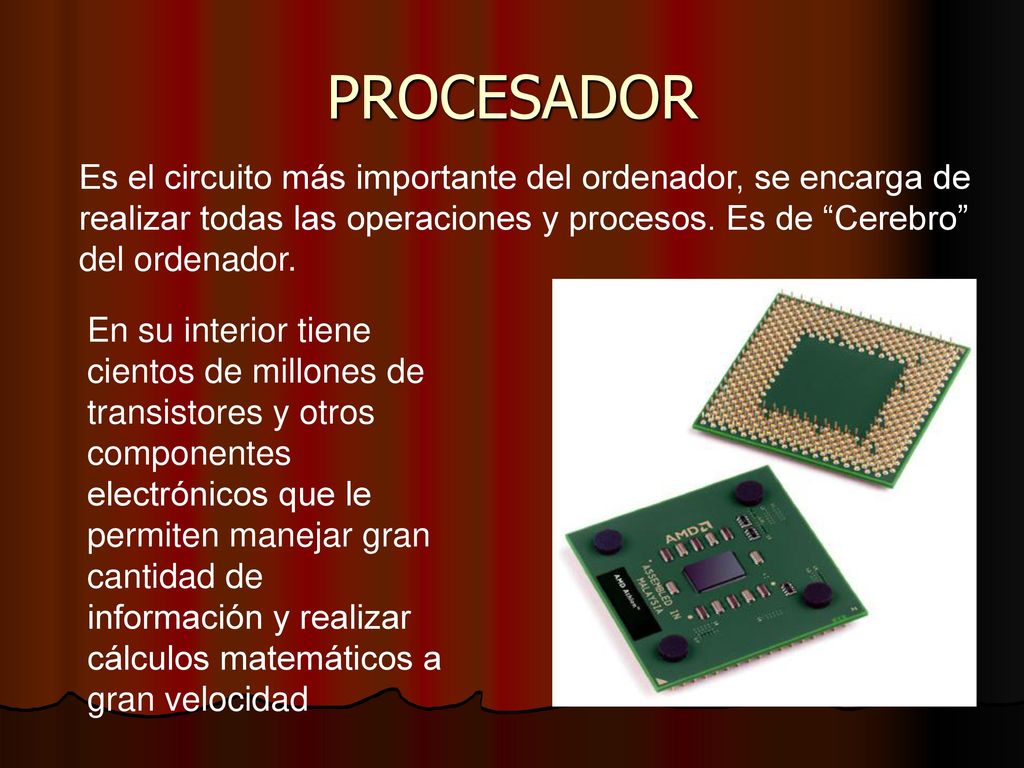

PROCESADOR Es el circuito más importante del ordenador, se encarga de realizar todas las operaciones y procesos. Es de “Cerebro” del ordenador. En su interior tiene cientos de millones de transistores y otros componentes electrónicos que le permiten manejar gran cantidad de información y realizar cálculos matemáticos a gran velocidad
25

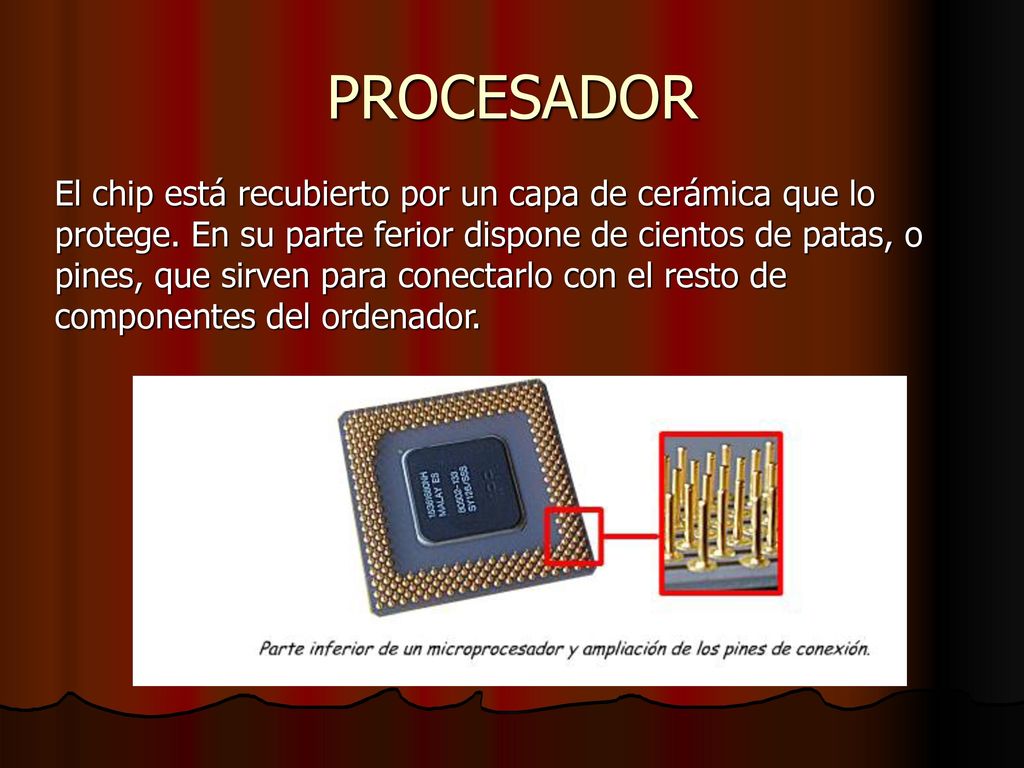

PROCESADOR El chip está recubierto por un capa de cerámica que lo protege. En su parte ferior dispone de cientos de patas, o pines, que sirven para conectarlo con el resto de componentes del ordenador.
26

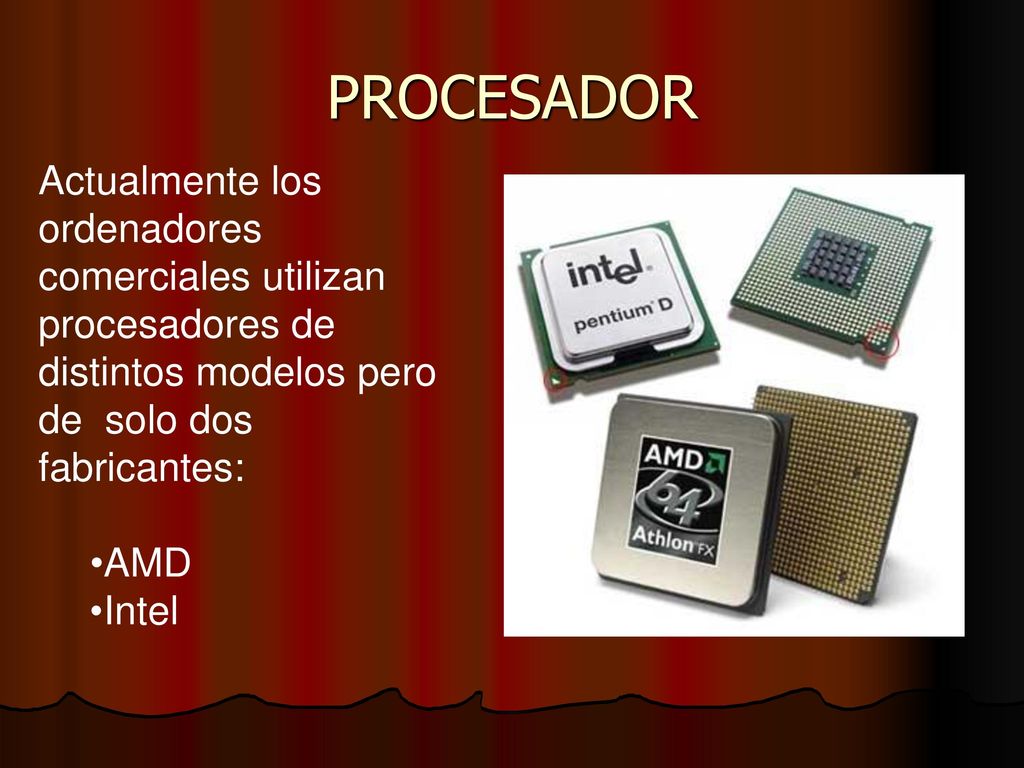

PROCESADOR Actualmente los ordenadores comerciales utilizan procesadores de distintos modelos pero de solo dos fabricantes: AMD Intel
27

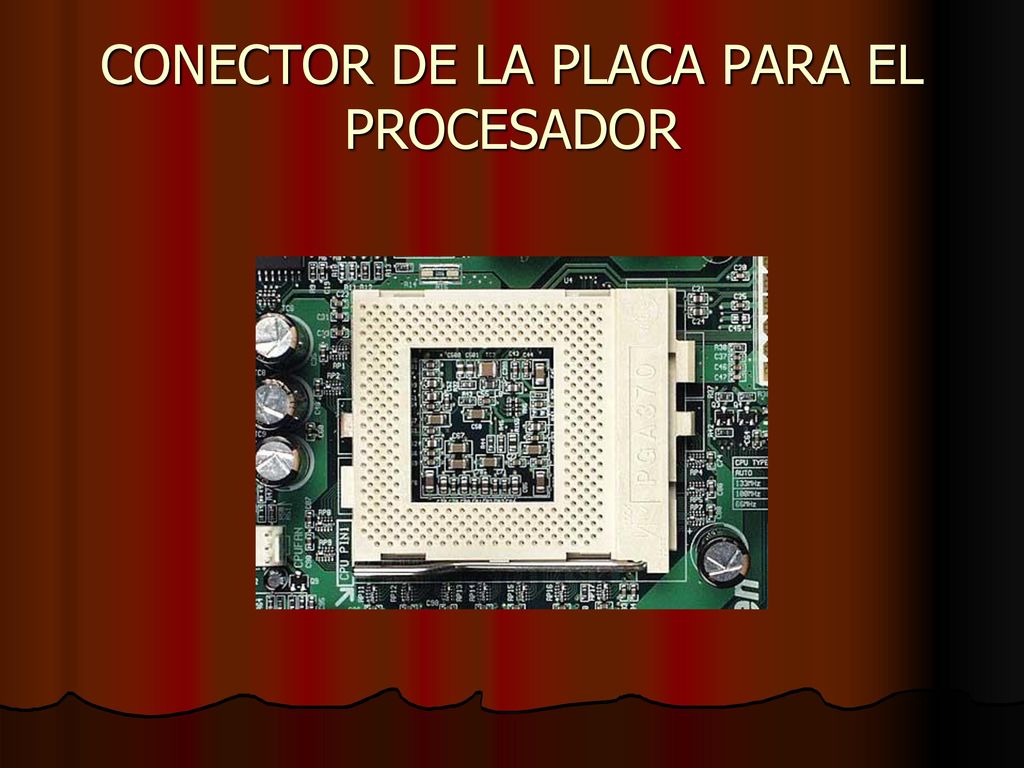

CONECTOR DE LA PLACA PARA EL PROCESADOR
28
REFRIGERACIÓN DEL PROCESADOR
Es de tamaño bastante pequeño y se calienta con el uso , por lo que requiere refrigeración.
29

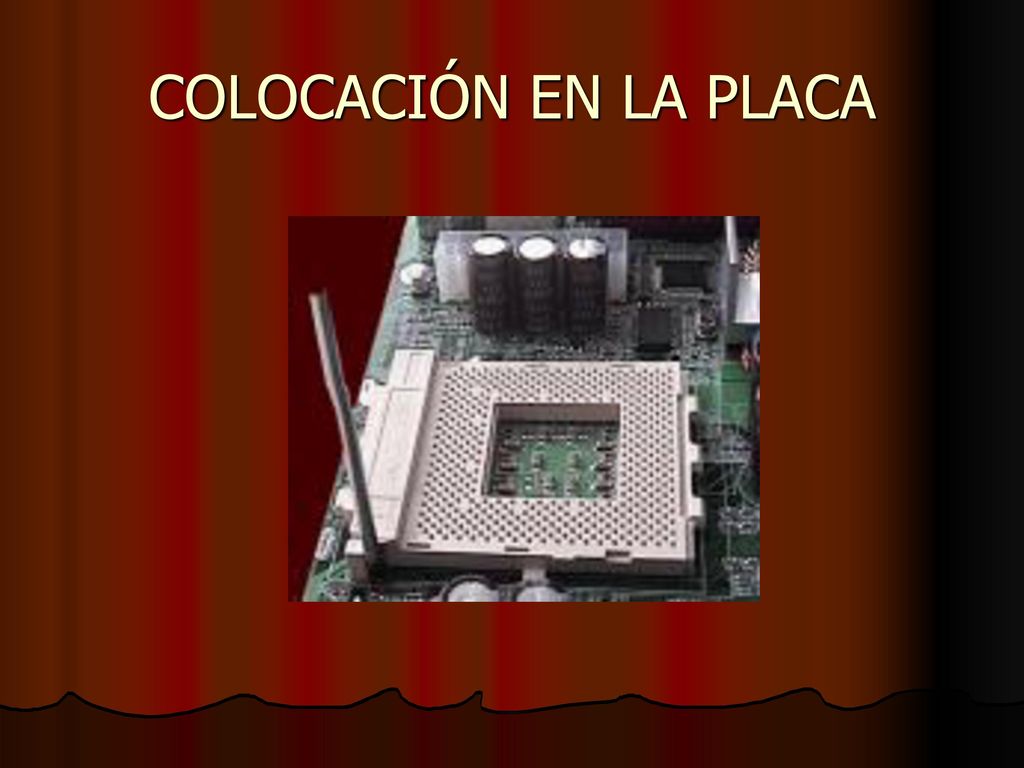

COLOCACIÓN EN LA PLACA
30

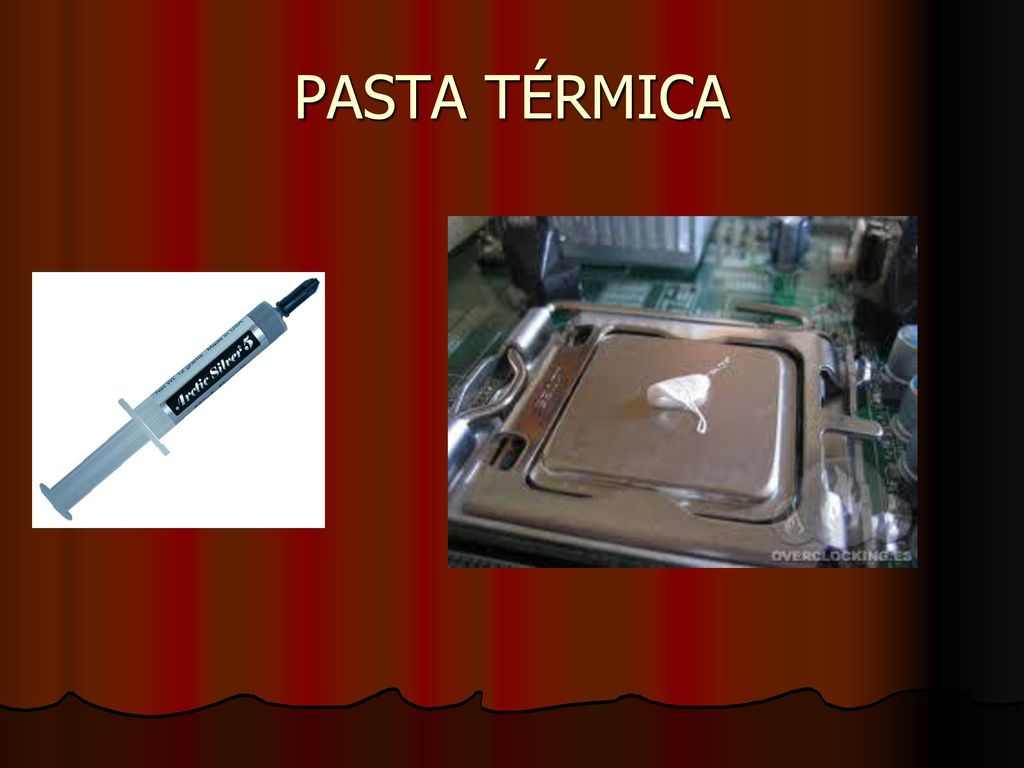

PASTA TÉRMICA
31

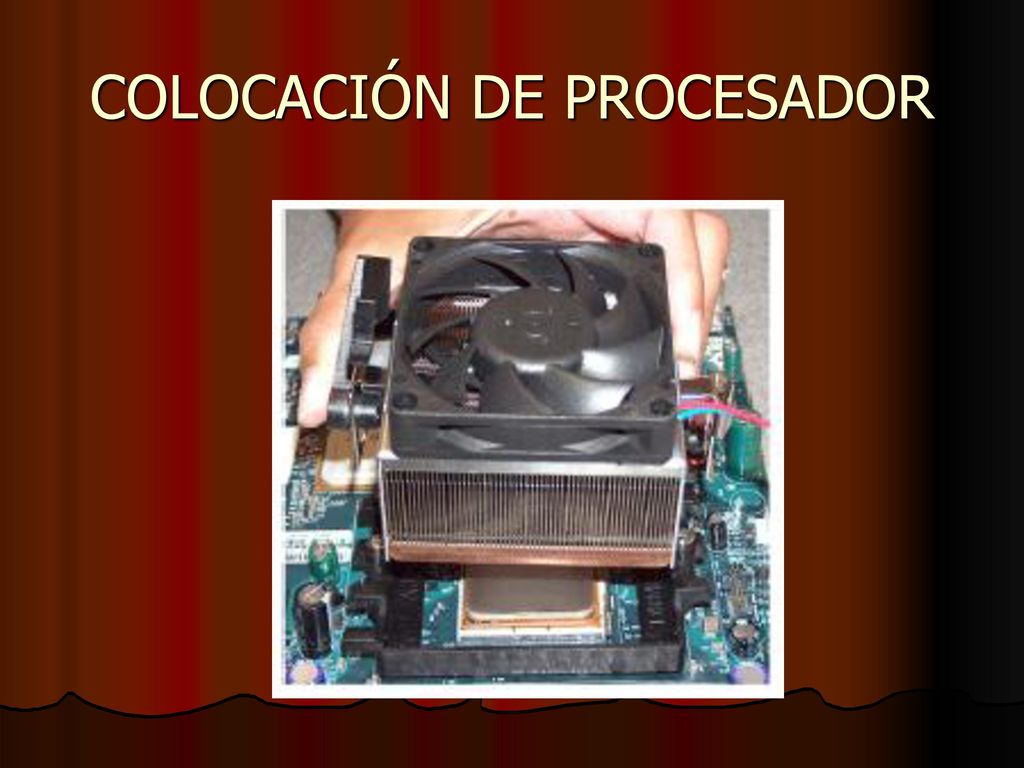

COLOCACIÓN DE PROCESADOR
32

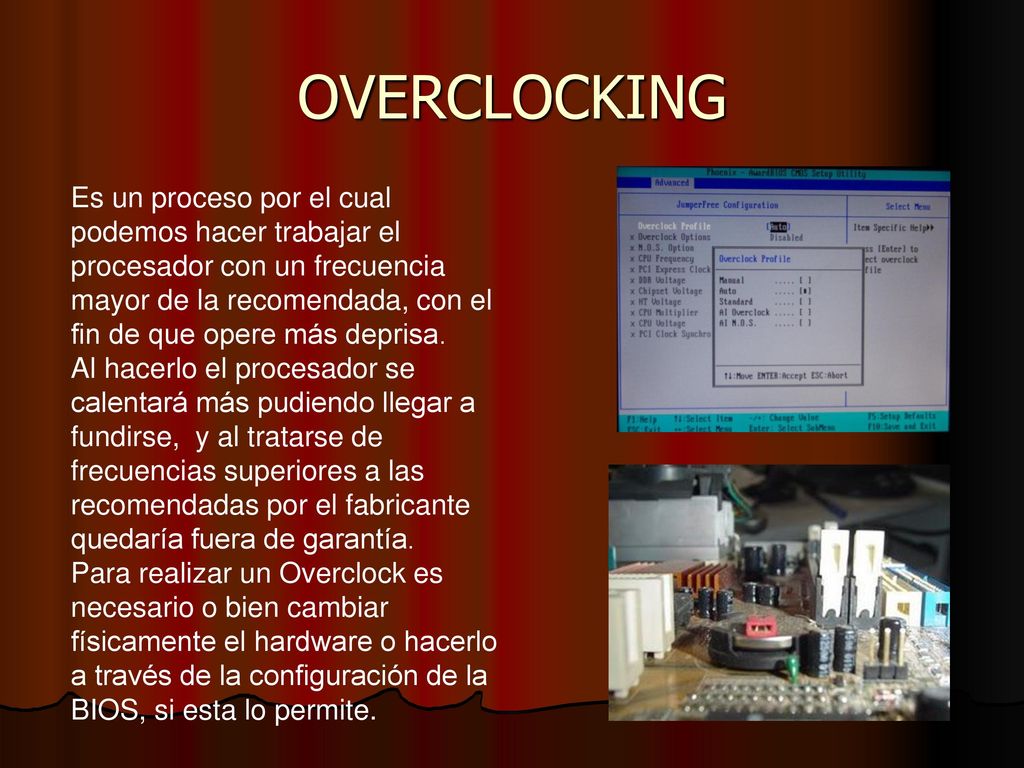

OVERCLOCKING Es un proceso por el cual podemos hacer trabajar el procesador con un frecuencia mayor de la recomendada, con el fin de que opere más deprisa. Al hacerlo el procesador se calentará más pudiendo llegar a fundirse, y al tratarse de frecuencias superiores a las recomendadas por el fabricante quedaría fuera de garantía. Para realizar un Overclock es necesario o bien cambiar físicamente el hardware o hacerlo a través de la configuración de la BIOS, si esta lo permite.
33
DISCO DURO Es un dispositivo donde se guardan todos los programas y datos del ordenador, se usen o no. Si extraemos el disco duro de un ordenador , tendremos toda la información guardada.
34

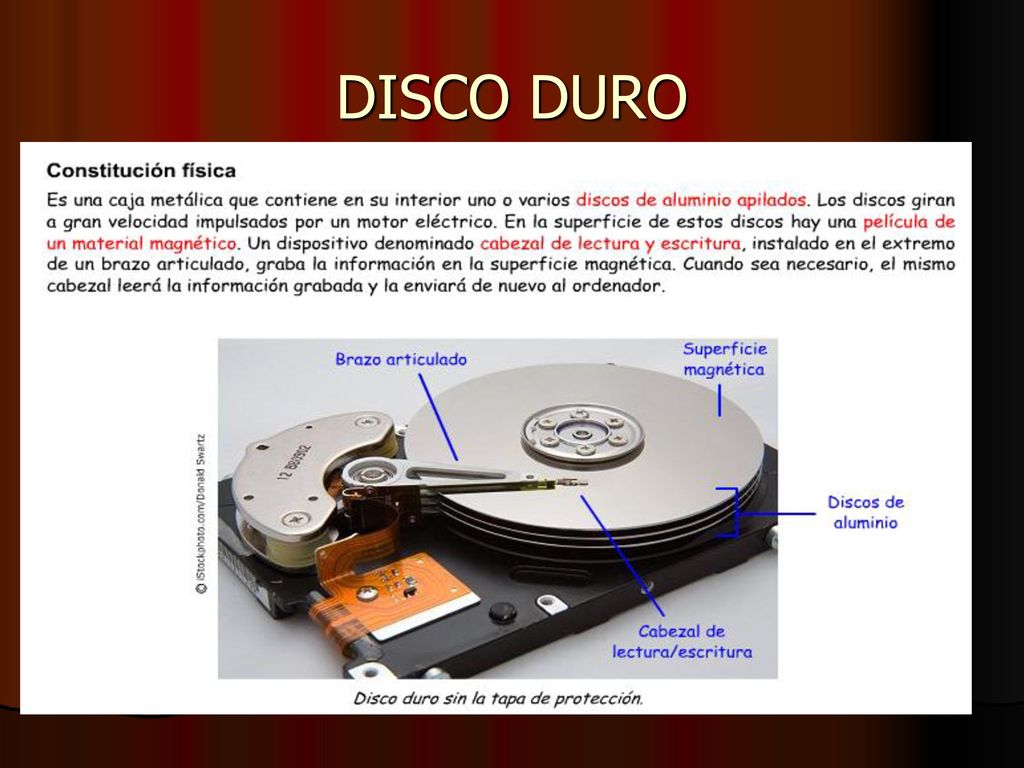

DISCO DURO
35
Características del disco duro
Capacidad Es la cantidad de información que pueden almacenar los distintos dispositivos. En la actualidad existen discos duros que disponen de una capacidad de almacenamiento de hasta 2 TB. Hasta el momento, la capacidad se ha multiplicado por diez cada cinco años y no se prevé que deje de aumentar. Velocidad de acceso Es lo que se tarda en recuperar los datos grabados. Hoy en día el disco duro es el medio de almacenamiento masivo más rápido
36

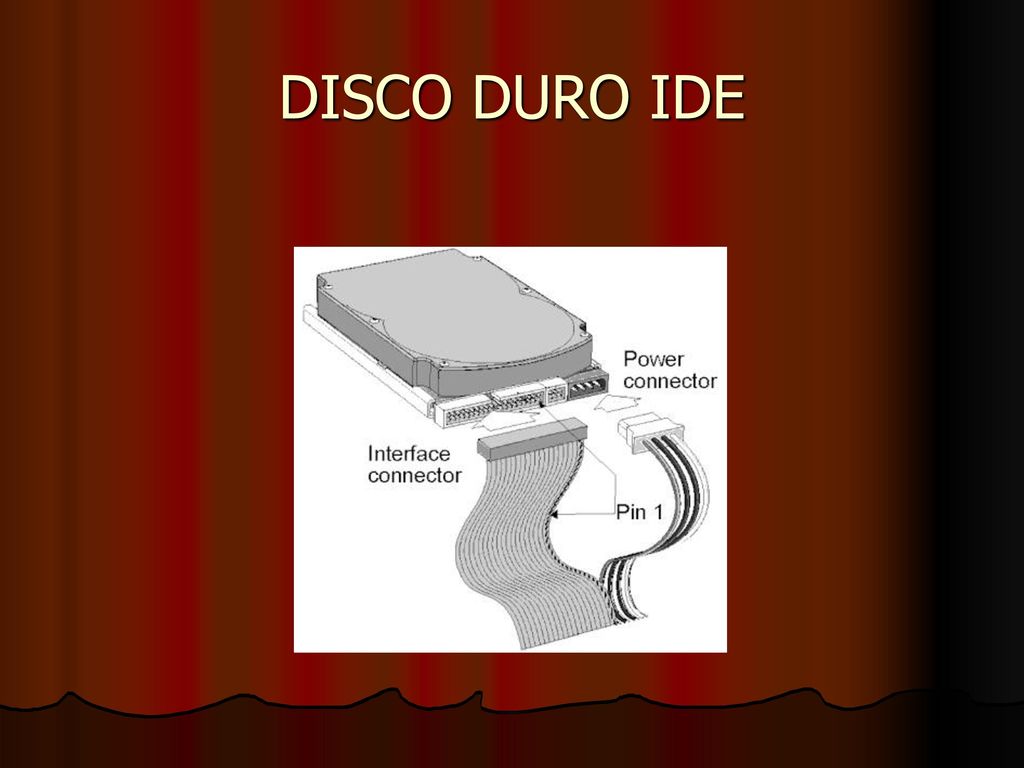

DISCO DURO IDE
37

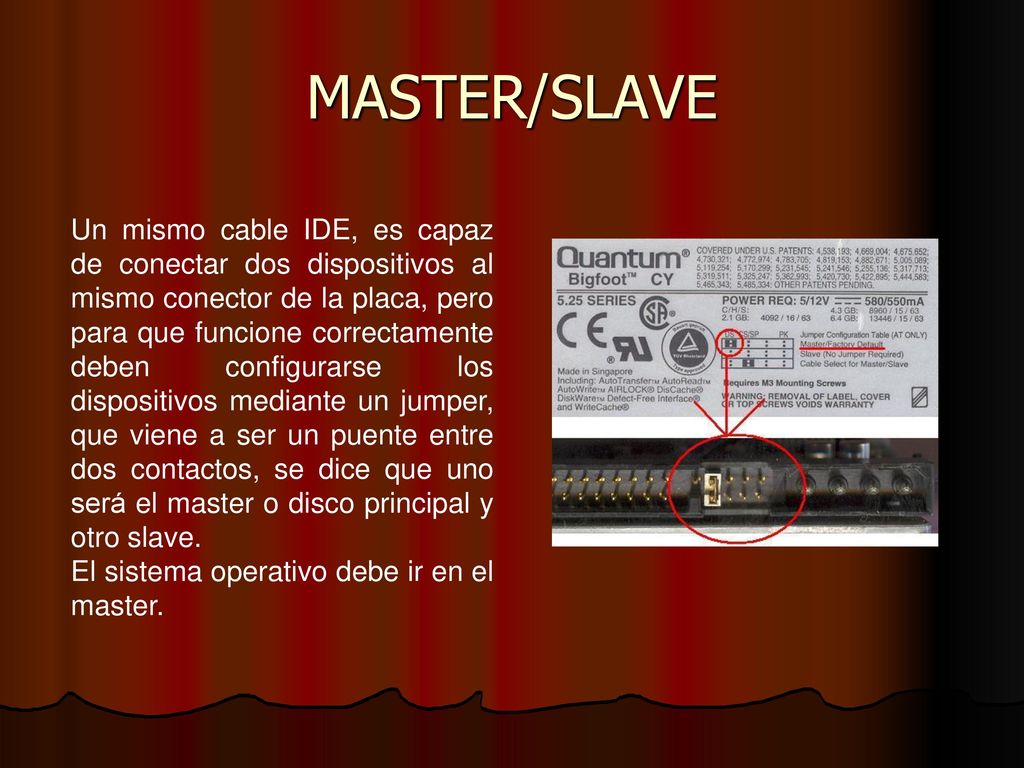

MASTER/SLAVE Un mismo cable IDE, es capaz de conectar dos dispositivos al mismo conector de la placa, pero para que funcione correctamente deben configurarse los dispositivos mediante un jumper, que viene a ser un puente entre dos contactos, se dice que uno será el master o disco principal y otro slave. El sistema operativo debe ir en el master.
38

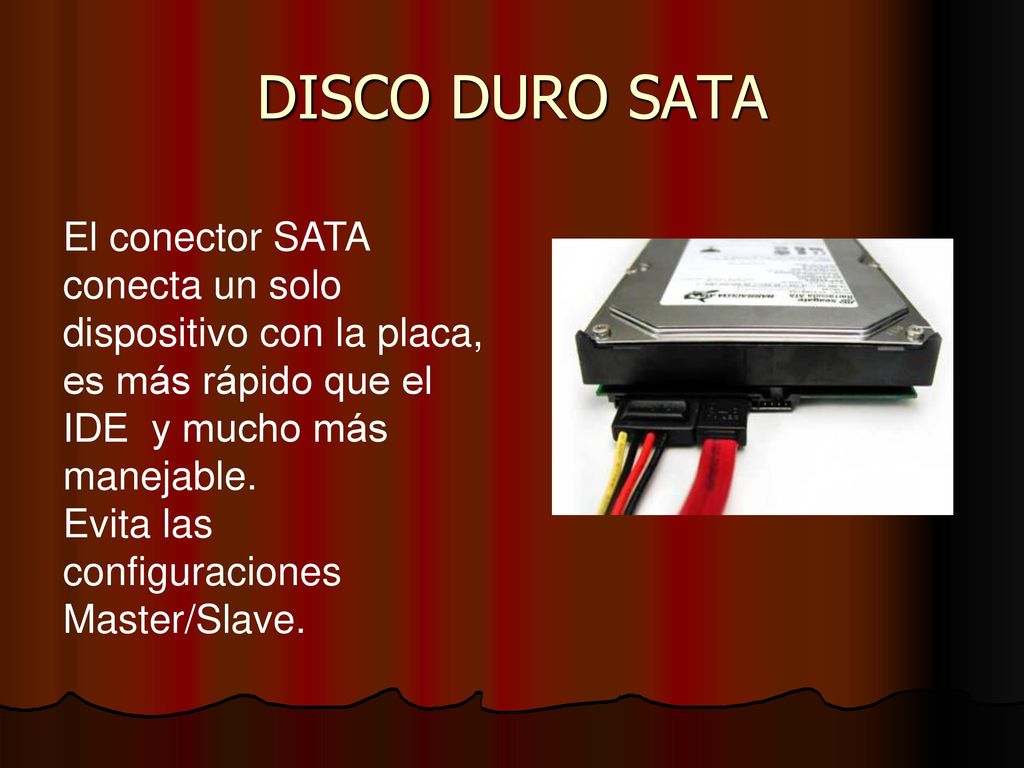

DISCO DURO SATA El conector SATA conecta un solo dispositivo con la placa, es más rápido que el IDE y mucho más manejable. Evita las configuraciones Master/Slave.
39

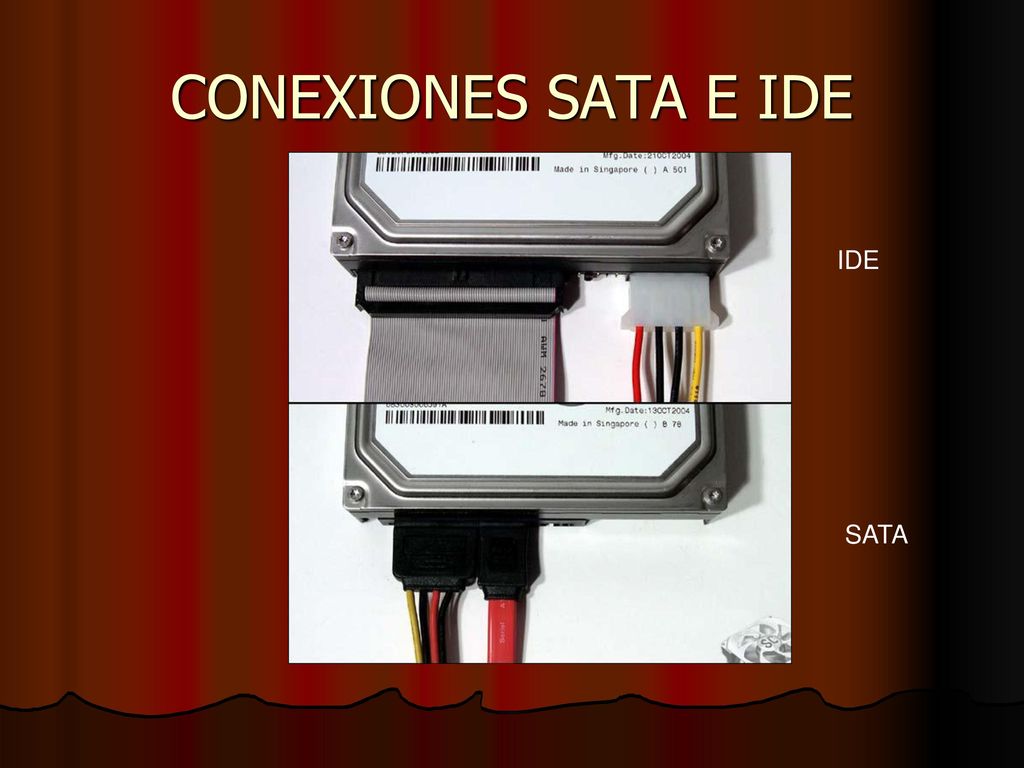

CONEXIONES SATA E IDE IDE SATA
40

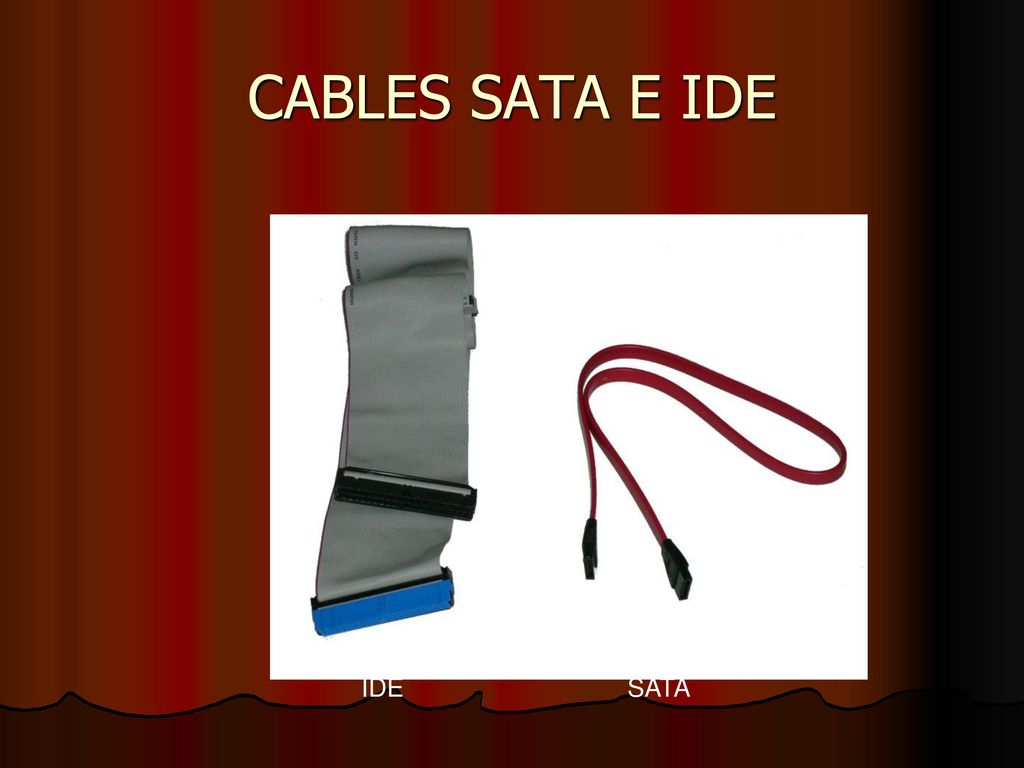

CABLES SATA E IDE IDE SATA
41

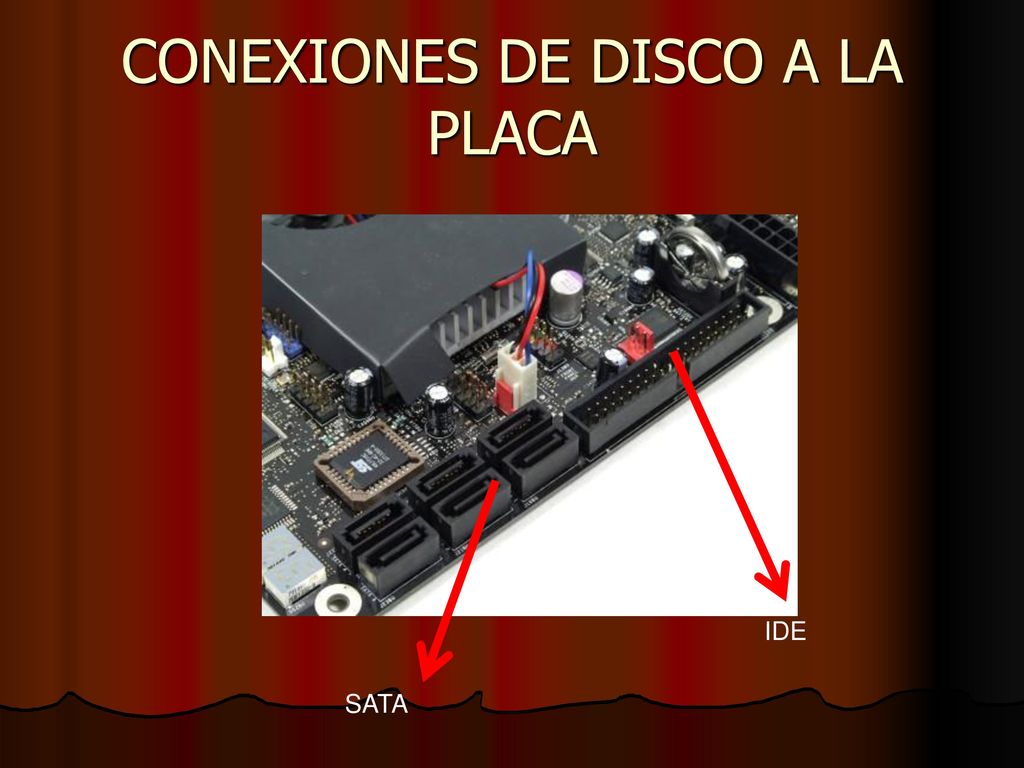

CONEXIONES DE DISCO A LA PLACA
IDE SATA
42

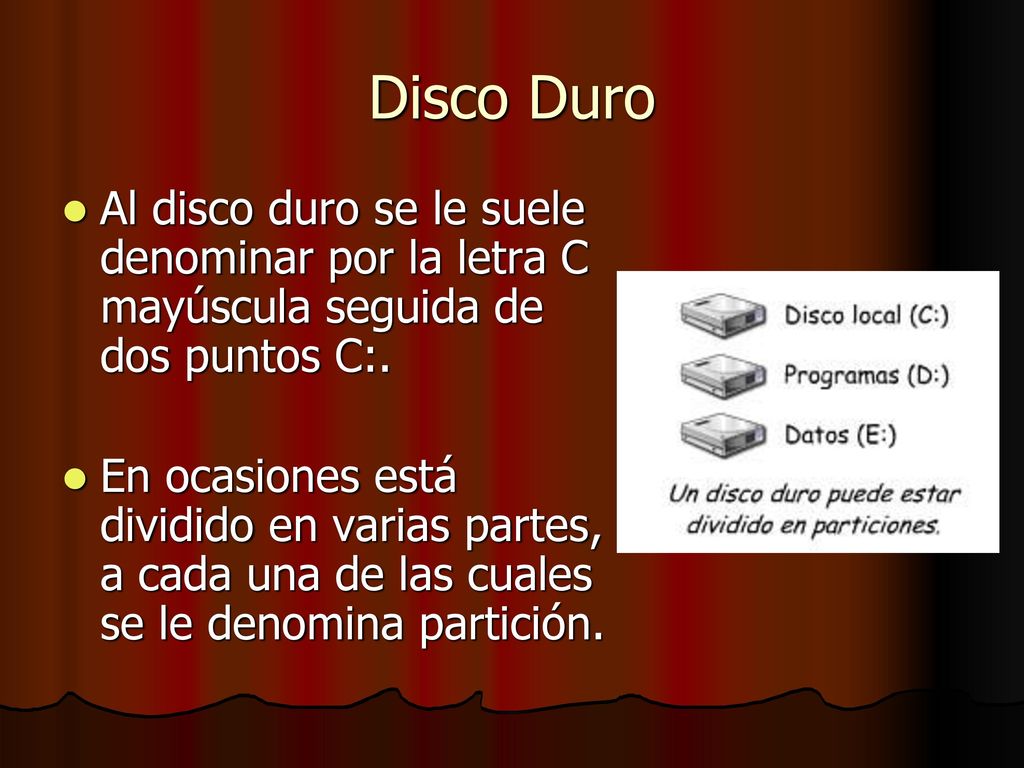

Disco Duro Al disco duro se le suele denominar por la letra C mayúscula seguida de dos puntos C:. En ocasiones está dividido en varias partes, a cada una de las cuales se le denomina partición.
43

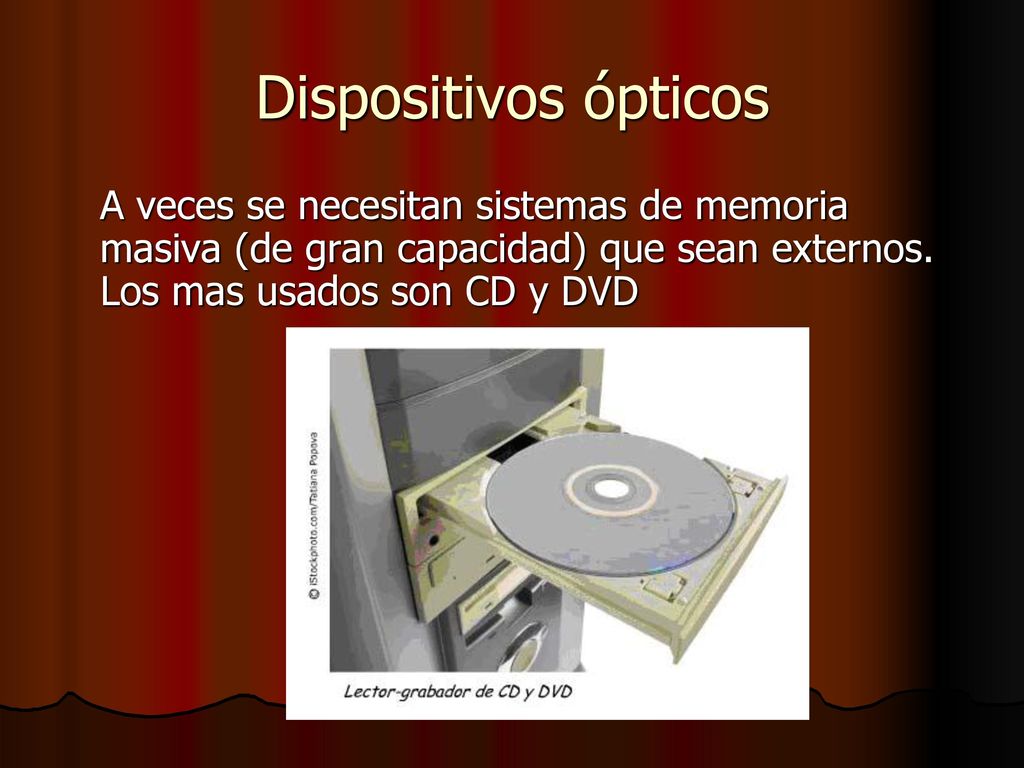

Dispositivos ópticos A veces se necesitan sistemas de memoria masiva (de gran capacidad) que sean externos. Los mas usados son CD y DVD
44

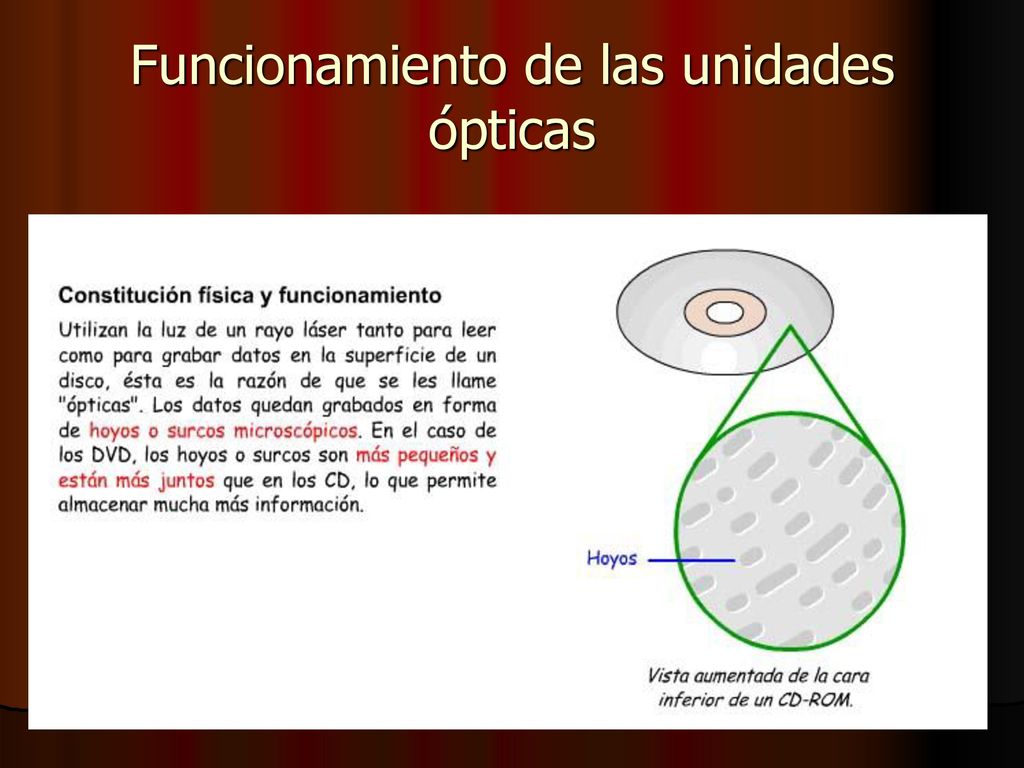

Funcionamiento de las unidades ópticas
45
Características de las unidades ópticas
46

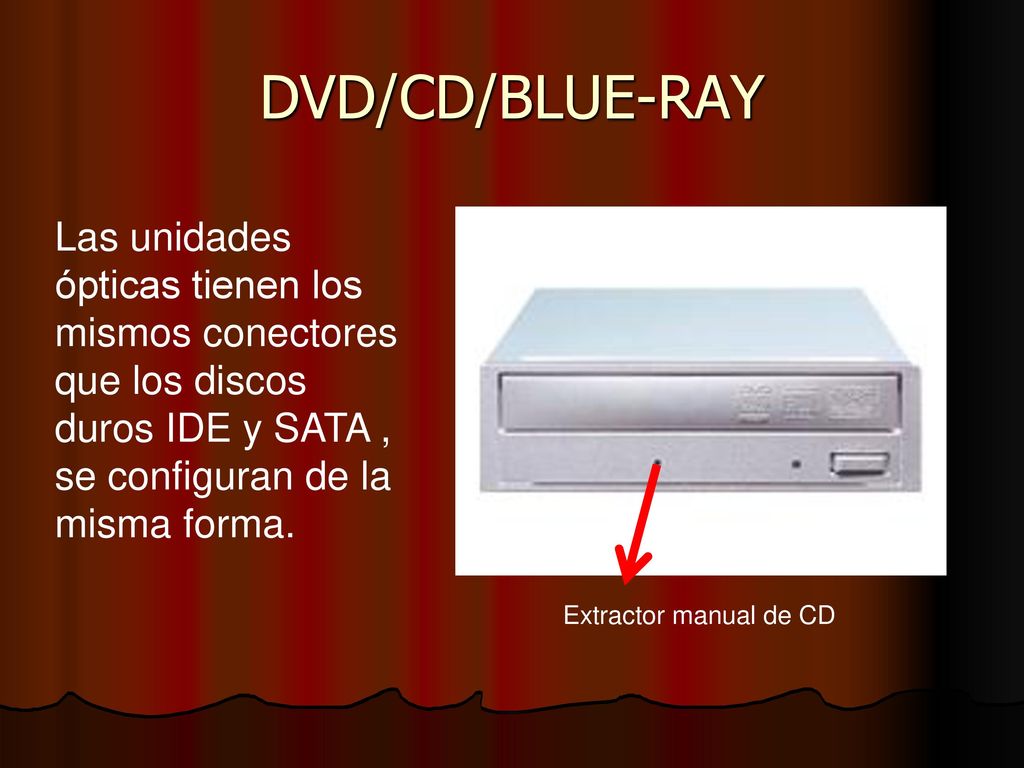

DVD/CD/BLUE-RAY Las unidades ópticas tienen los mismos conectores que los discos duros IDE y SATA , se configuran de la misma forma. Extractor manual de CD
47

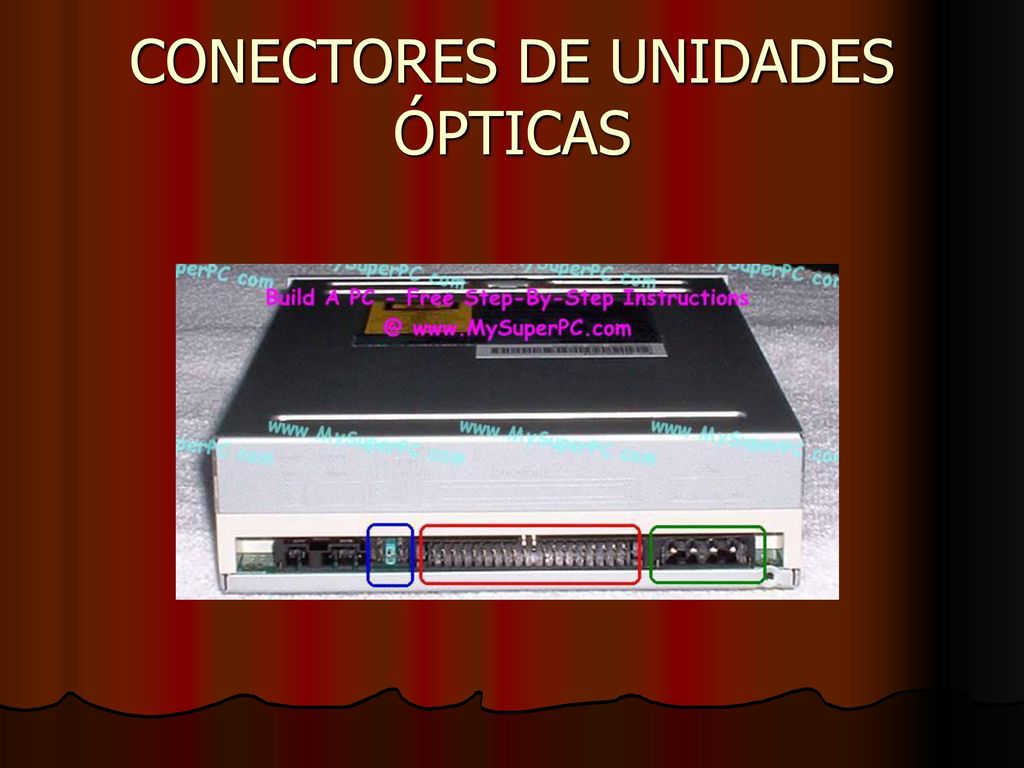

CONECTORES DE UNIDADES ÓPTICAS
48

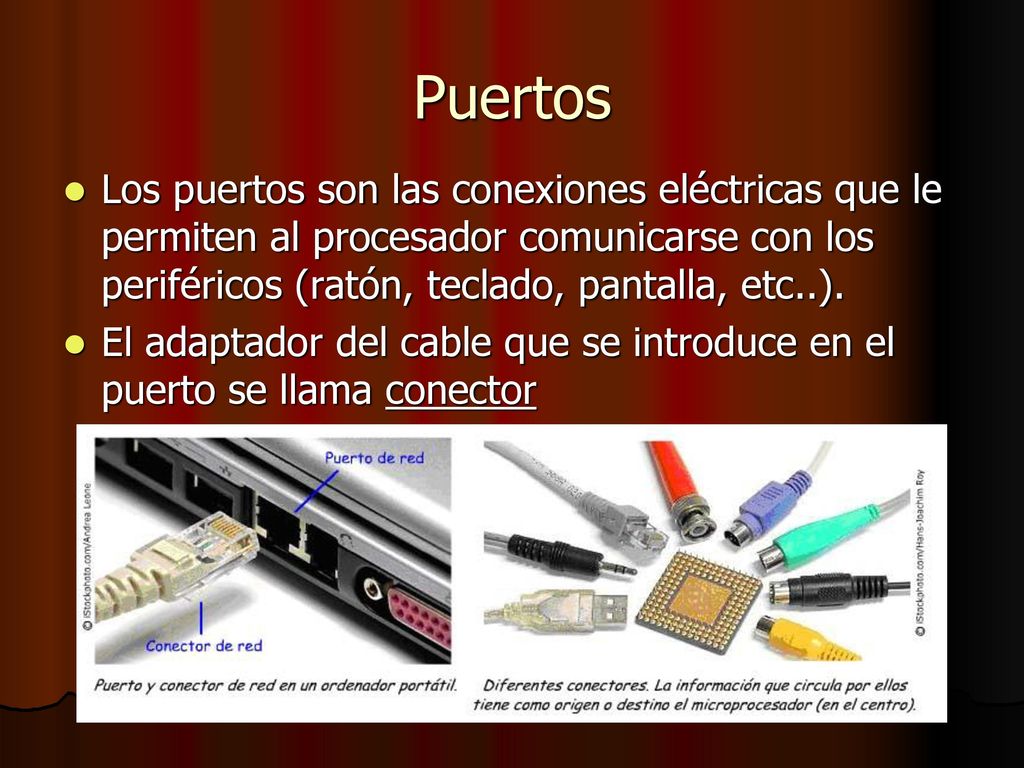

Puertos Los puertos son las conexiones eléctricas que le permiten al procesador comunicarse con los periféricos (ratón, teclado, pantalla, etc..). El adaptador del cable que se introduce en el puerto se llama conector
49

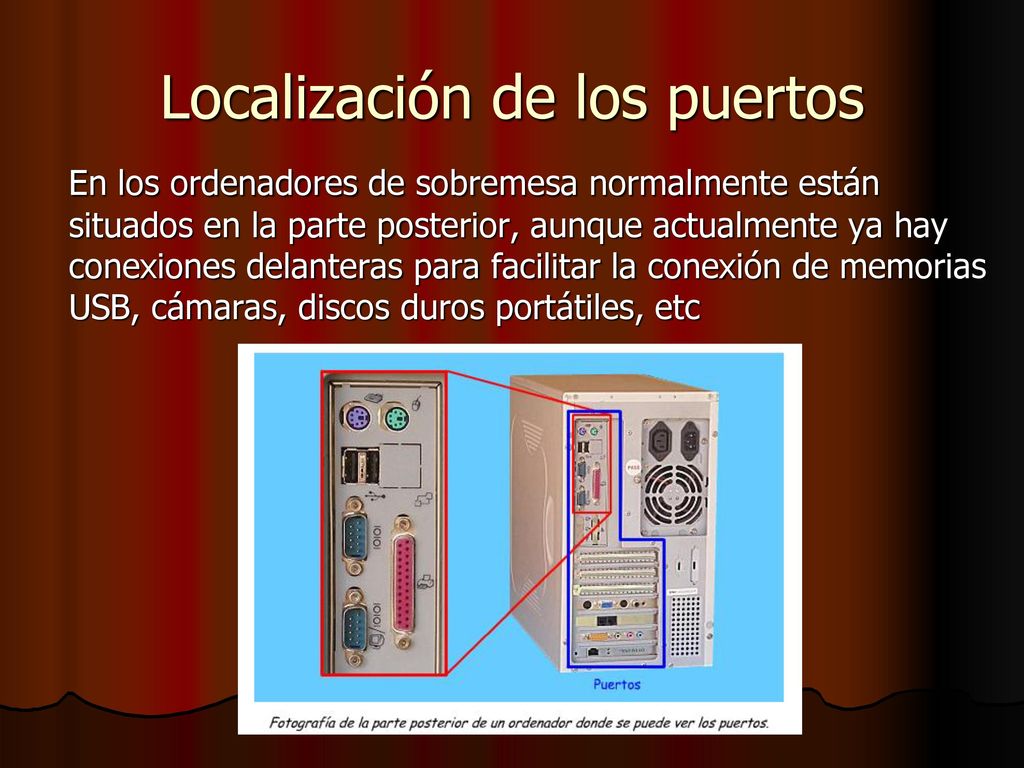

Localización de los puertos
En los ordenadores de sobremesa normalmente están situados en la parte posterior, aunque actualmente ya hay conexiones delanteras para facilitar la conexión de memorias USB, cámaras, discos duros portátiles, etc
50

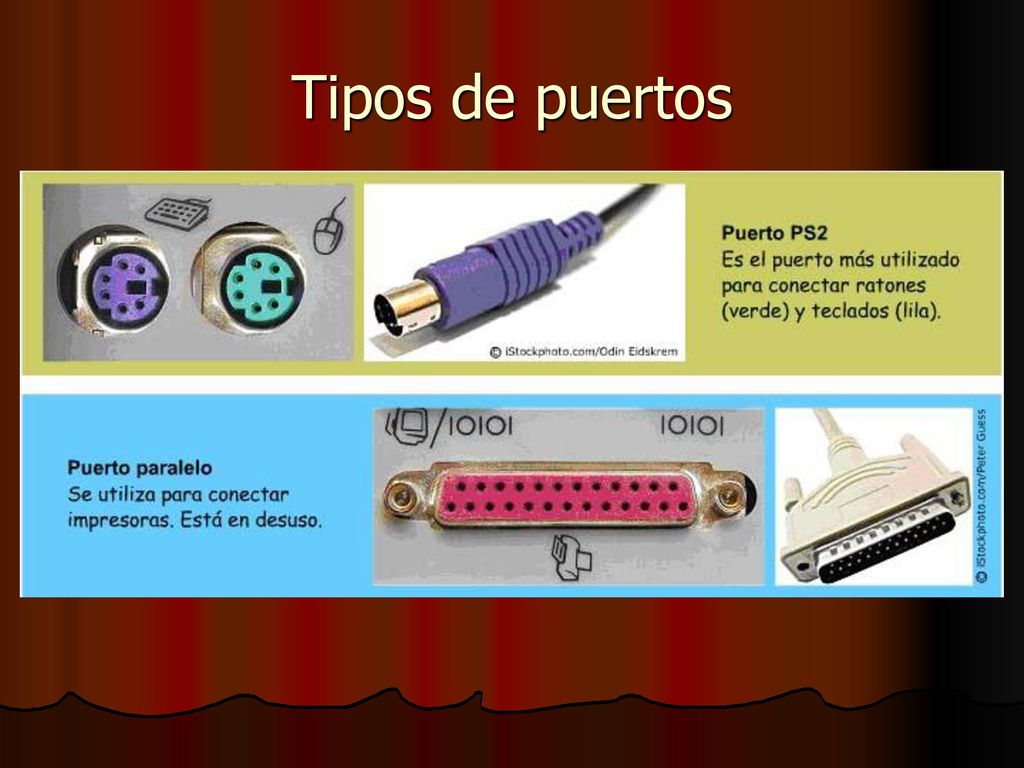

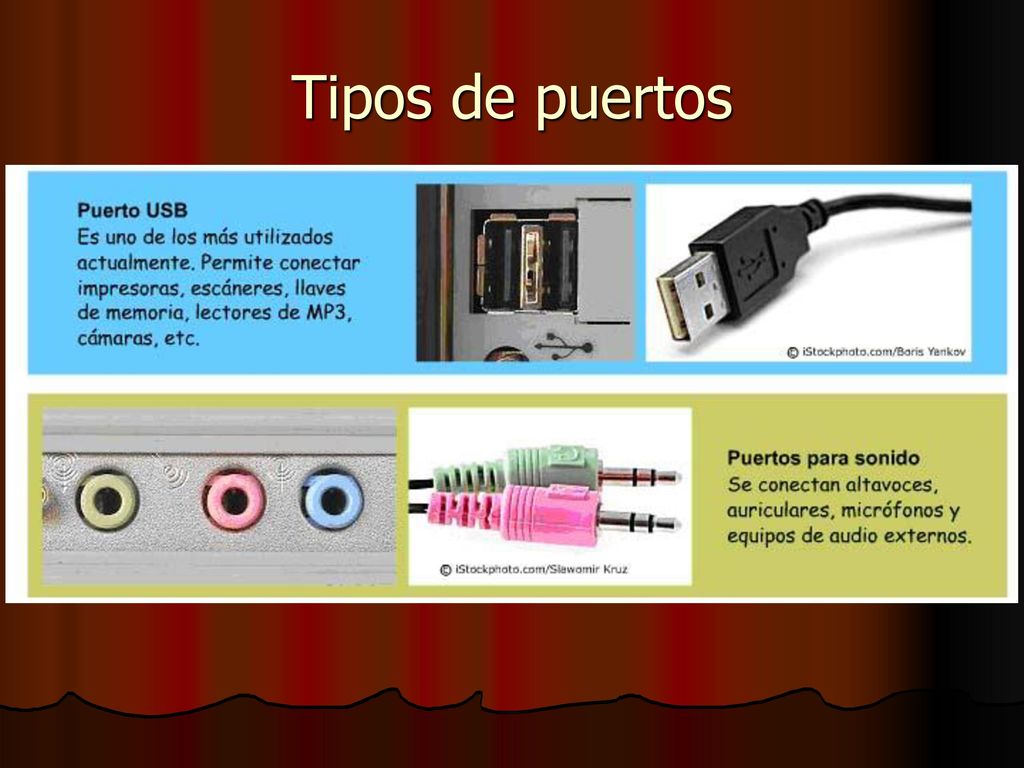

Tipos de puertos
51
Tipos de puertos
52
Tipos de puertos
53

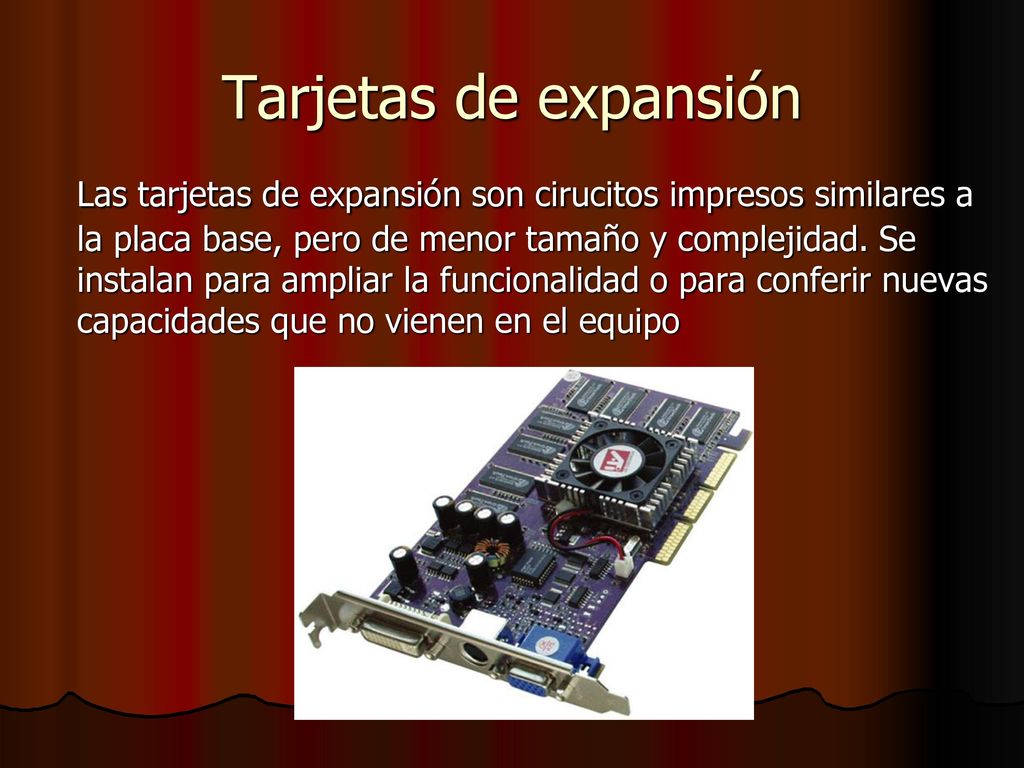

Tarjetas de expansión Las tarjetas de expansión son cirucitos impresos similares a la placa base, pero de menor tamaño y complejidad. Se instalan para ampliar la funcionalidad o para conferir nuevas capacidades que no vienen en el equipo
54

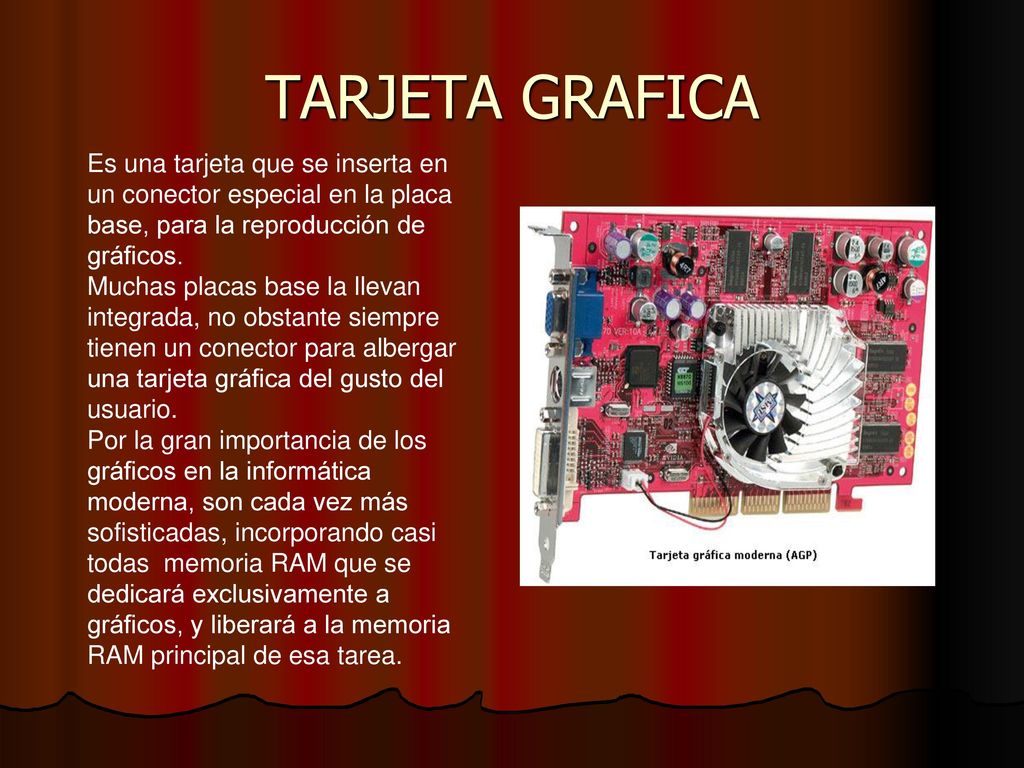

TARJETA GRAFICA Es una tarjeta que se inserta en un conector especial en la placa base, para la reproducción de gráficos. Muchas placas base la llevan integrada, no obstante siempre tienen un conector para albergar una tarjeta gráfica del gusto del usuario. Por la gran importancia de los gráficos en la informática moderna, son cada vez más sofisticadas, incorporando casi todas memoria RAM que se dedicará exclusivamente a gráficos, y liberará a la memoria RAM principal de esa tarea.
55

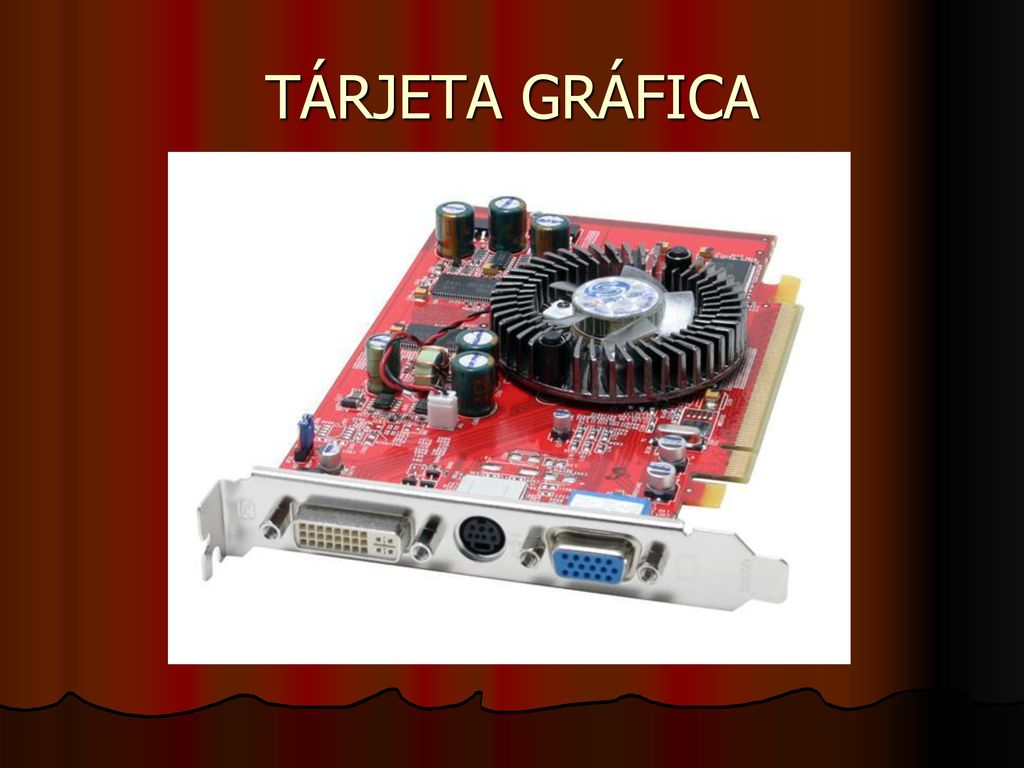

TÁRJETA GRÁFICA
56
Tarjeta de sonido
57
Tarjeta de red
58

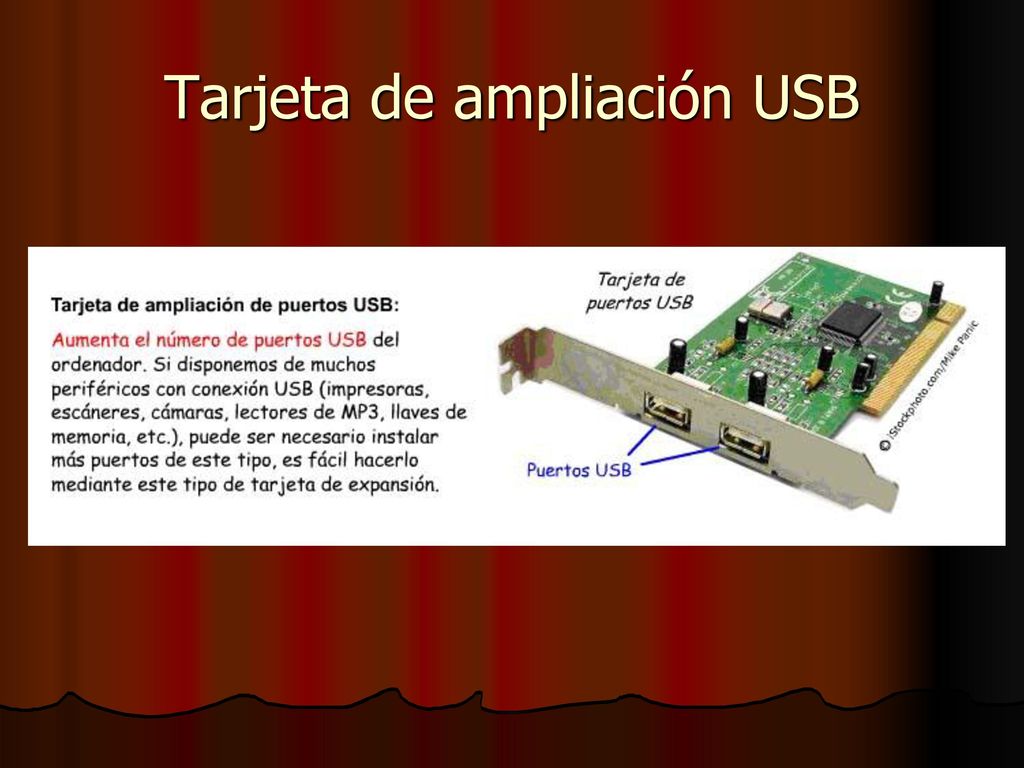

Tarjeta de ampliación USB
