1 Diodo (union P-N) semiconductores,Transistores y amplificadores

2 Diodo semiconductor (unión P-N)
El diodo semiconductor es el dispositivo más sencillo de los semiconductores y se puede encontrar, cualquier circuito electrónico. Los diodos se fabrican en materiales de silicio y de germanio. Los diodos constan de dos partes, una llamada N y la otra llamada P, separados por una juntura llamada barrera o unión. Esta barrera o unión es de 0.3 voltios en el diodo de germanio y de 0.6 voltios para el diodo de silicio (potencial de barrera)

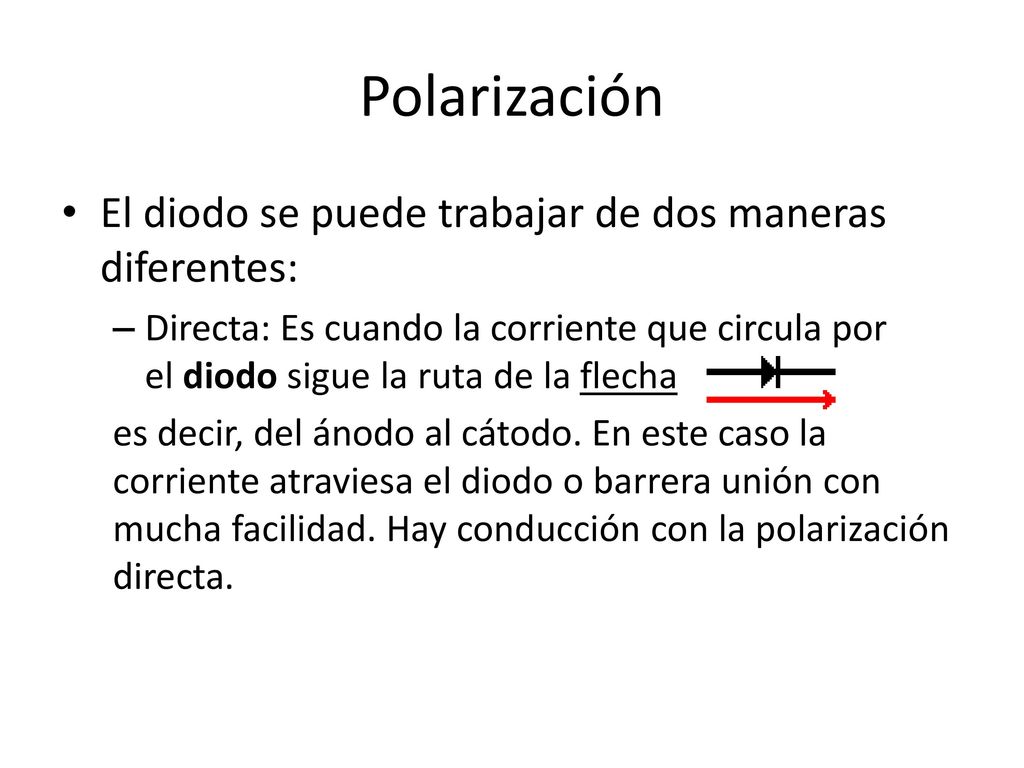

3 Polarización El diodo se puede trabajar de dos maneras diferentes:
Directa: Es cuando la corriente que circula por el diodo sigue la ruta de la flecha  es decir, del ánodo al cátodo. En este caso la corriente atraviesa el diodo o barrera unión con mucha facilidad. Hay conducción con la polarización directa.

4 Union P-N

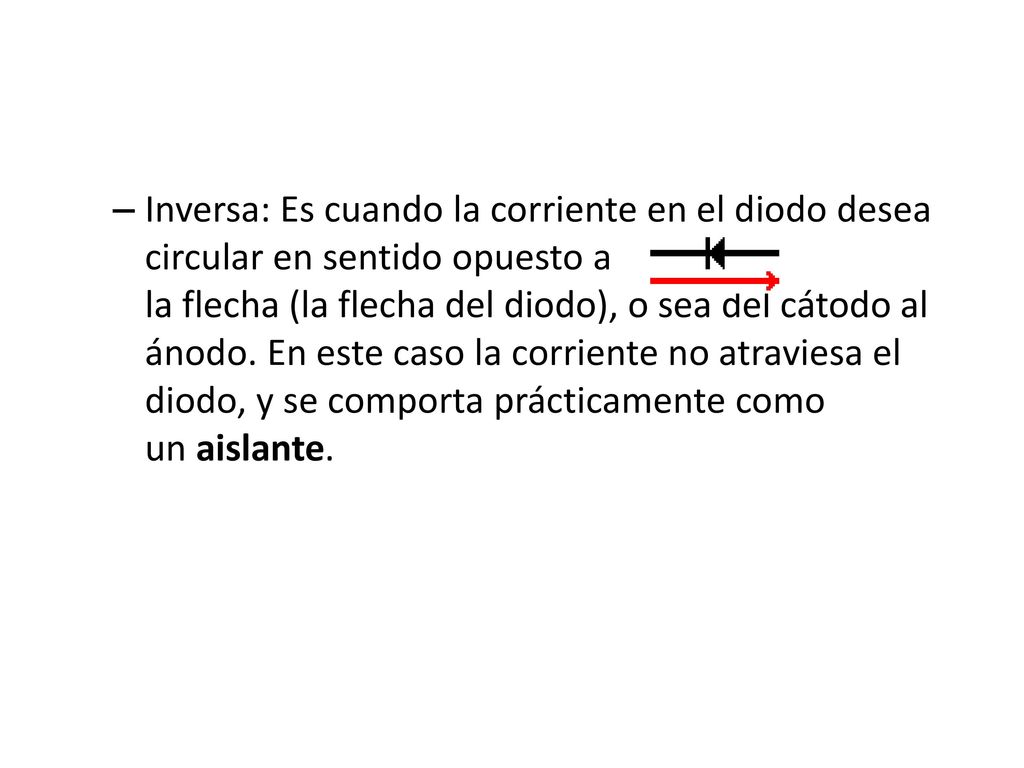

5 Inversa: Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo), o sea del cátodo al ánodo. En este caso la corriente no atraviesa el diodo, y se comporta prácticamente como un aislante.

6 aplicaciones

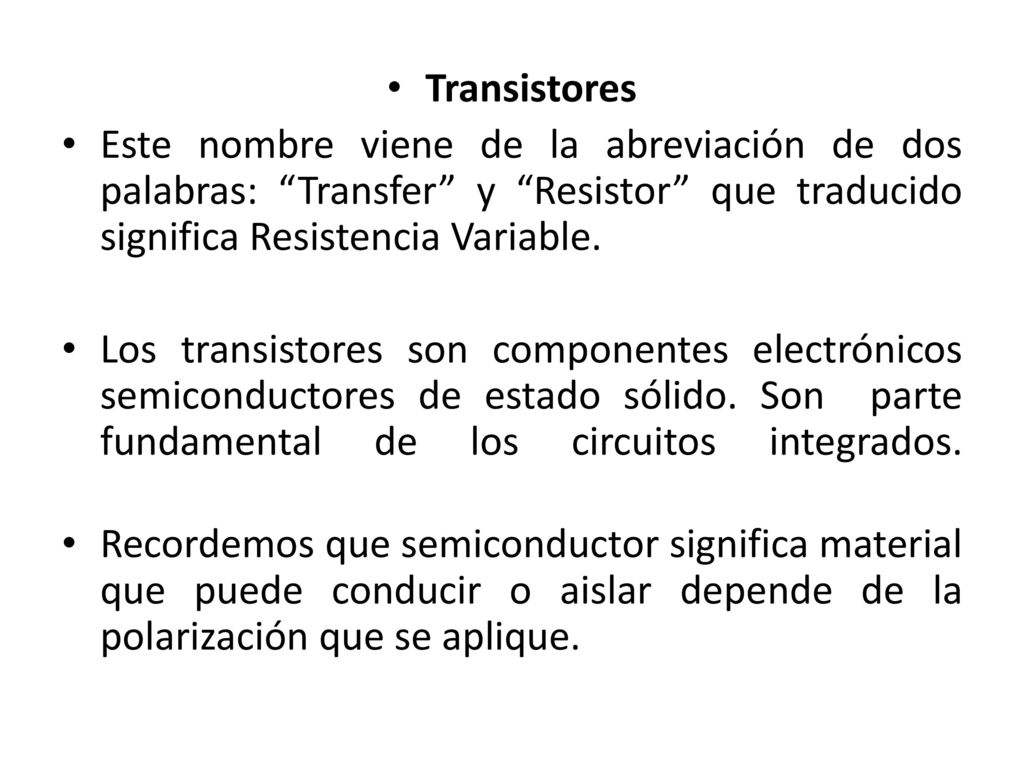

7 Transistores Este nombre viene de la abreviación de dos palabras: “Transfer” y “Resistor” que traducido significa Resistencia Variable. Los transistores son componentes electrónicos semiconductores de estado sólido. Son parte fundamental de los circuitos integrados. Recordemos que semiconductor significa material que puede conducir o aislar depende de la polarización que se aplique.

8 Ejemplos:

9 Definición: El transistor es un dispositivo de tres terminales que se utiliza principalmente para amplificar (incrementar en magnitud) la porción de la señal aplicada que varia con el tiempo. La siguiente figura muestra su composición: El transistor se compone de tres capas alternas de material semiconductor. La capa central es mas delgada que las otras dos; ésto permite que la “atraviesen con facilidad” los portadores que pasan entre las terminales del colector y el emisor. Los transistores tienen tres patas o terminales que reciben el nombre de emisor, base y colector. La posición de estas, varía dependiendo del modelo de transistor utilizado.

10 Simbología. El transistor es un elemento semiconductor que tiene la propiedad de controlar la intensidad de corriente que circula entre el emisor y el colector a voluntad del usuario o por otro componente que estimula el terminal llamado Base con una pequeña corriente mucho más baja que la que circula entre el Emisor y el Colector. Un transistor funciona a manera de ejemplo, como se ve en la imagen: La (B) es la Base, representada por la llave de paso, o reguladora del fluido que circulará del Colector (C) a Emisor (E) o de Emisor a Colector. En la medida en que abramos la llave de paso (Base), el fluido va del (Emisor) al (colector) o viceversa. La cantidad de energía aplicada a la base (llave de paso), es mucho menor que el  flujo de energía entre emisor y colector . colector Base emisor

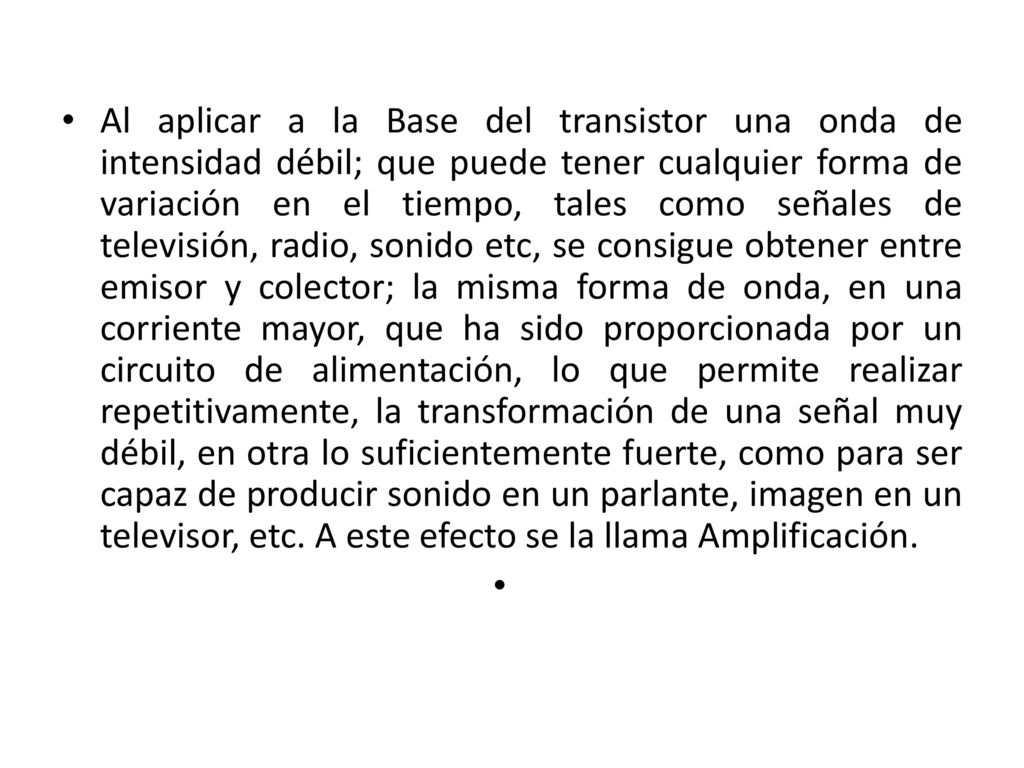

11 Al aplicar a la Base del transistor una onda de intensidad débil; que puede tener cualquier forma de variación en el tiempo, tales como señales de televisión, radio, sonido etc, se consigue obtener entre emisor y colector; la misma forma de onda, en una corriente mayor, que ha sido proporcionada por un circuito de alimentación, lo que permite realizar repetitivamente, la transformación de una señal muy débil, en otra lo suficientemente fuerte, como para ser capaz de producir sonido en un parlante, imagen en un televisor, etc. A este efecto se la llama Amplificación.

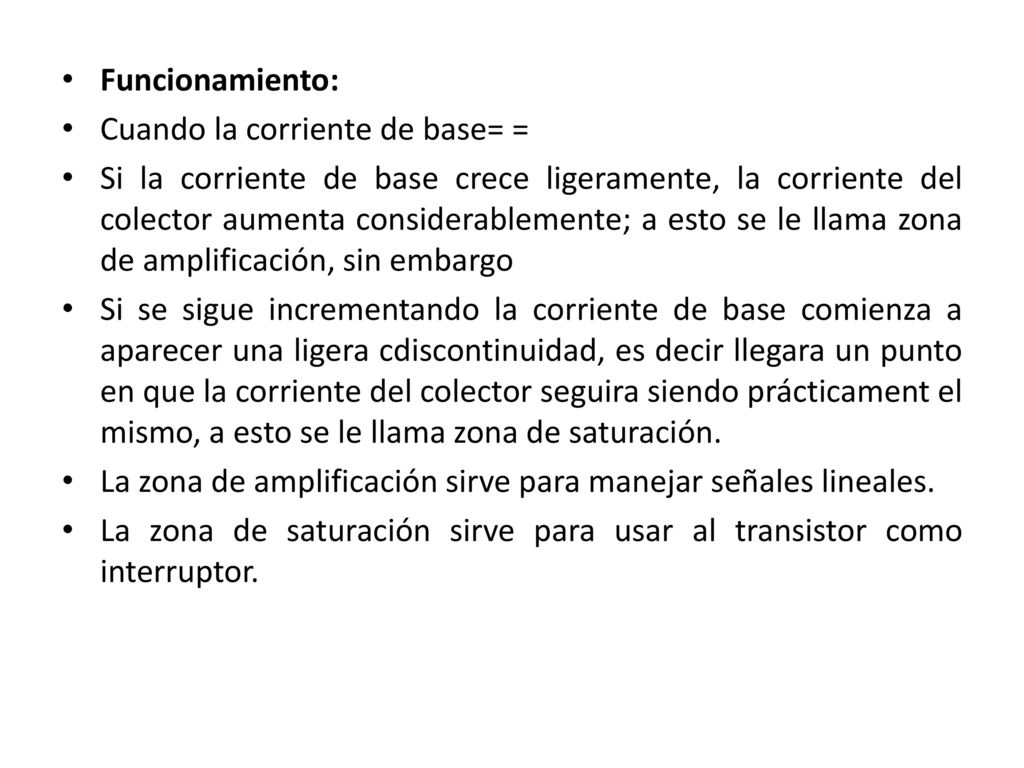

12 Funcionamiento: Cuando la corriente de base= = Si la corriente de base crece ligeramente, la corriente del colector aumenta considerablemente; a esto se le llama zona de amplificación, sin embargo Si se sigue incrementando la corriente de base comienza a aparecer una ligera cdiscontinuidad, es decir llegara un punto en que la corriente del colector seguira siendo prácticament el mismo, a esto se le llama zona de saturación. La zona de amplificación sirve para manejar señales lineales. La zona de saturación sirve para usar al transistor como interruptor.
