Recuperación Secundaria
Monitoreo Inyección de Agua 21-Octubre-2010
2

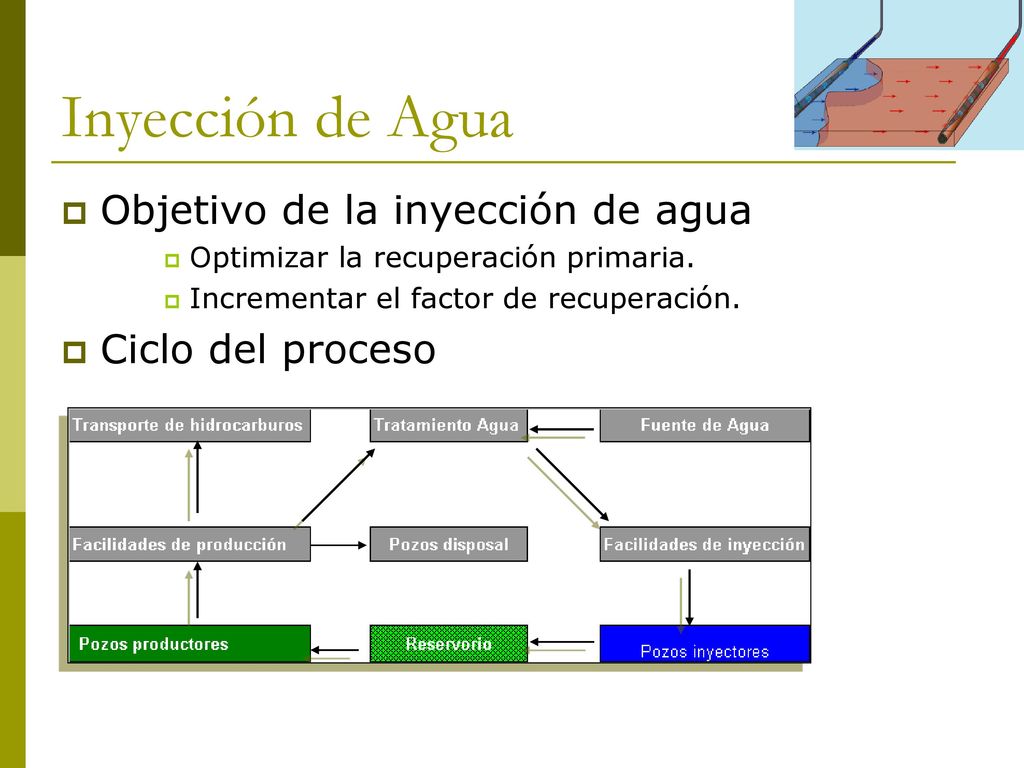

Inyección de Agua Objetivo de la inyección de agua Ciclo del proceso
Optimizar la recuperación primaria. Incrementar el factor de recuperación. Ciclo del proceso
3

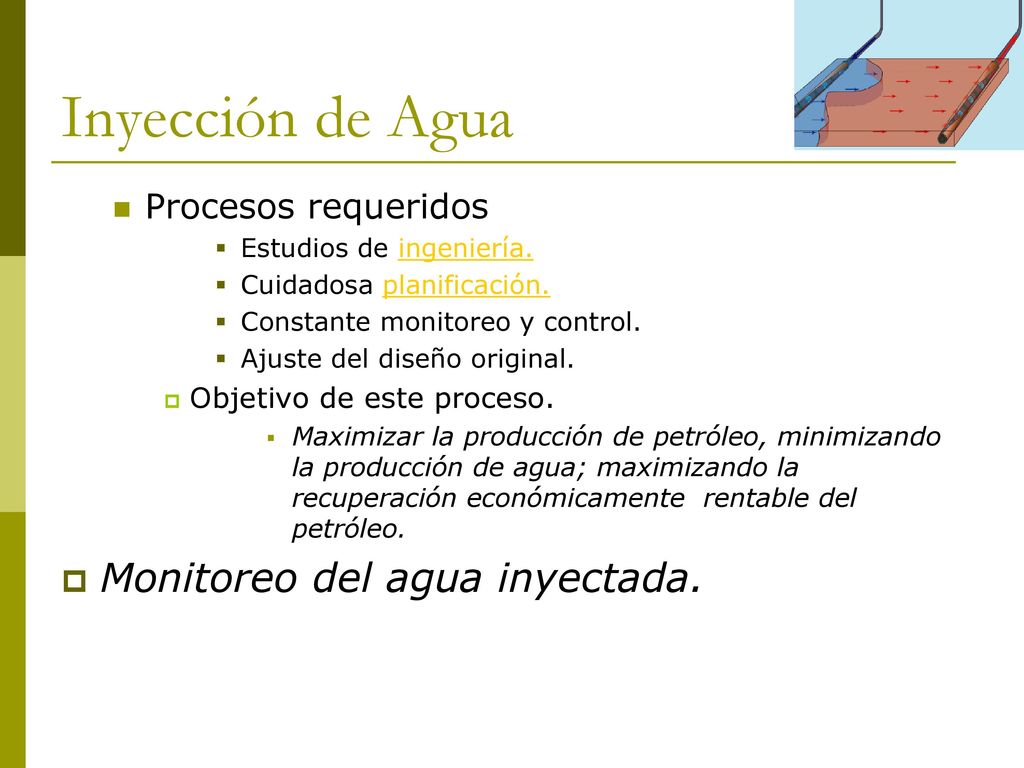

Inyección de Agua Monitoreo del agua inyectada. Procesos requeridos
Estudios de ingeniería. Cuidadosa planificación. Constante monitoreo y control. Ajuste del diseño original. Objetivo de este proceso. Maximizar la producción de petróleo, minimizando la producción de agua; maximizando la recuperación económicamente rentable del petróleo. Monitoreo del agua inyectada.
4

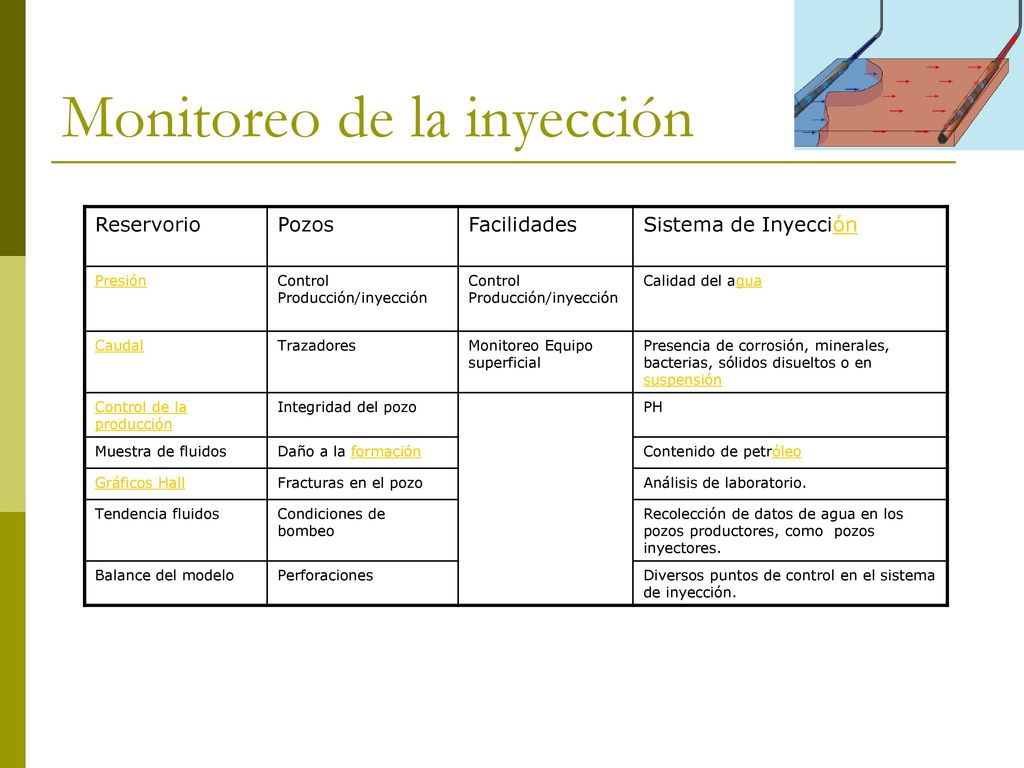

Monitoreo de la inyección
Reservorio Pozos Facilidades Sistema de Inyección Presión Control Producción/inyección Calidad del agua Caudal Trazadores Monitoreo Equipo superficial Presencia de corrosión, minerales, bacterias, sólidos disueltos o en suspensión Control de la producción Integridad del pozo PH Muestra de fluidos Daño a la formación Contenido de petróleo Gráficos Hall Fracturas en el pozo Análisis de laboratorio. Tendencia fluidos Condiciones de bombeo Recolección de datos de agua en los pozos productores, como pozos inyectores. Balance del modelo Perforaciones Diversos puntos de control en el sistema de inyección.
5

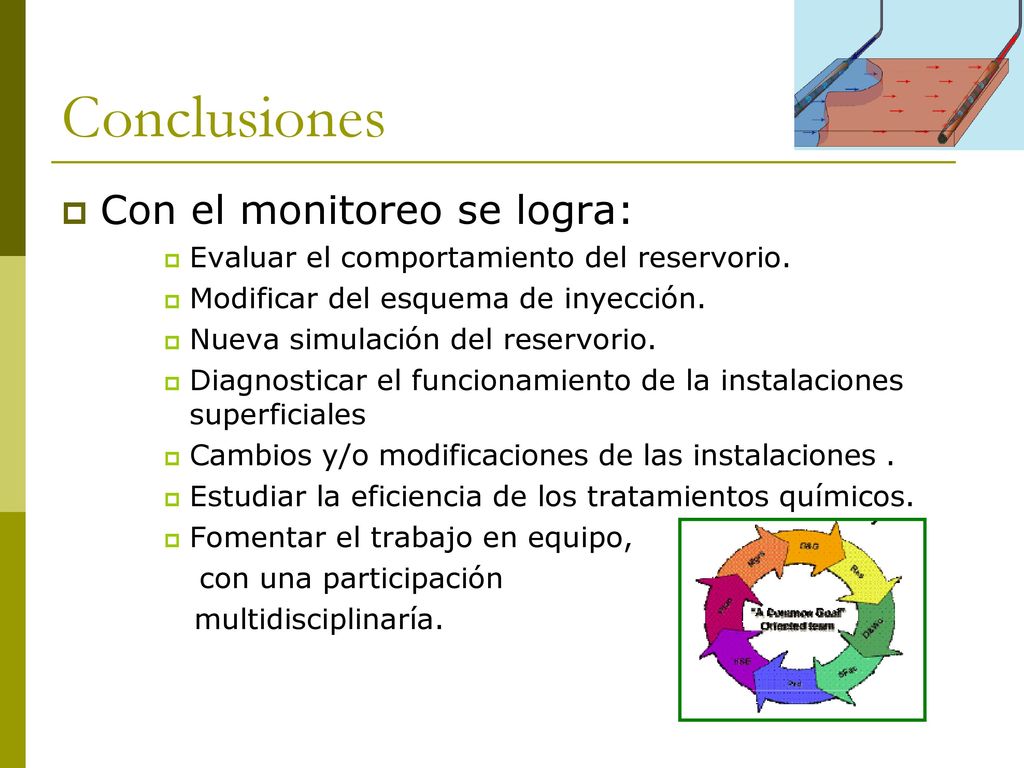

Conclusiones Con el monitoreo se logra:
Evaluar el comportamiento del reservorio. Modificar del esquema de inyección. Nueva simulación del reservorio. Diagnosticar el funcionamiento de la instalaciones superficiales Cambios y/o modificaciones de las instalaciones . Estudiar la eficiencia de los tratamientos químicos. Fomentar el trabajo en equipo, con una participación multidisciplinaría.
6

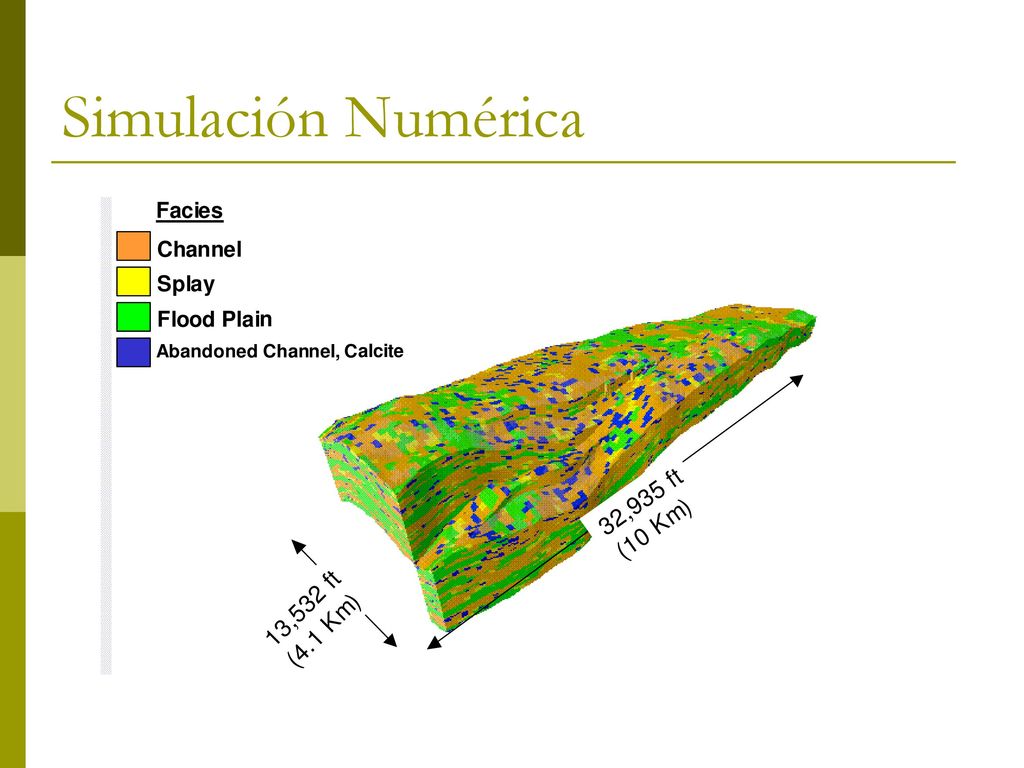

Simulación Numérica
7
Estudio de Ingeniería
8

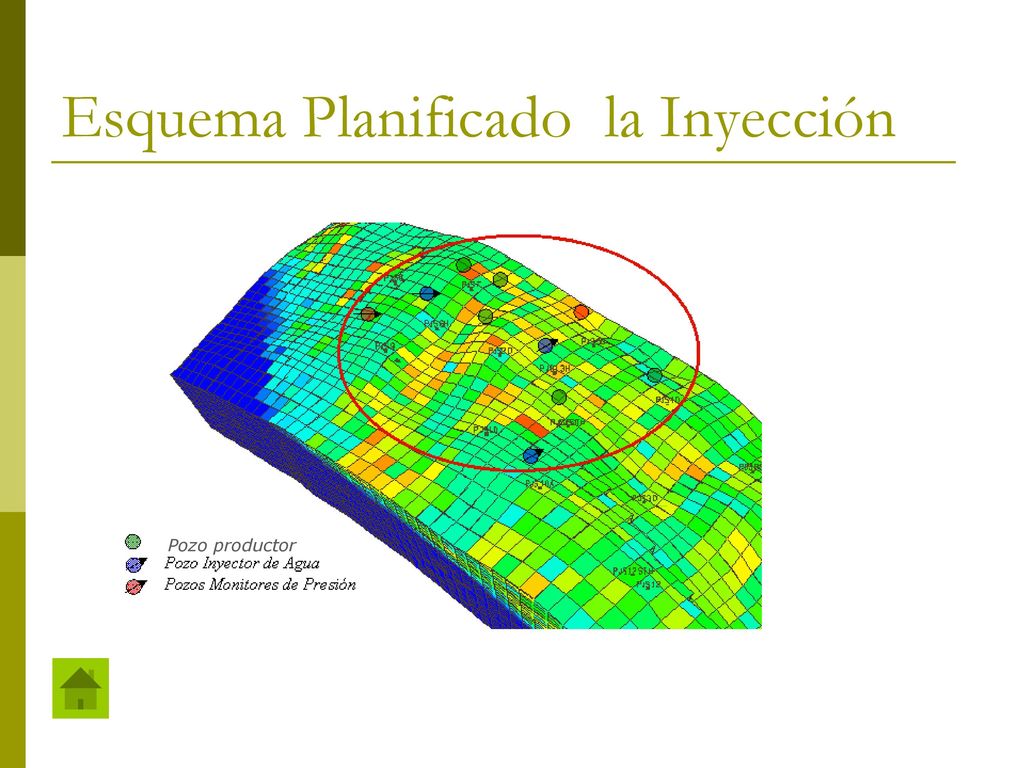

Esquema Planificado la Inyección
Pozo productor
9

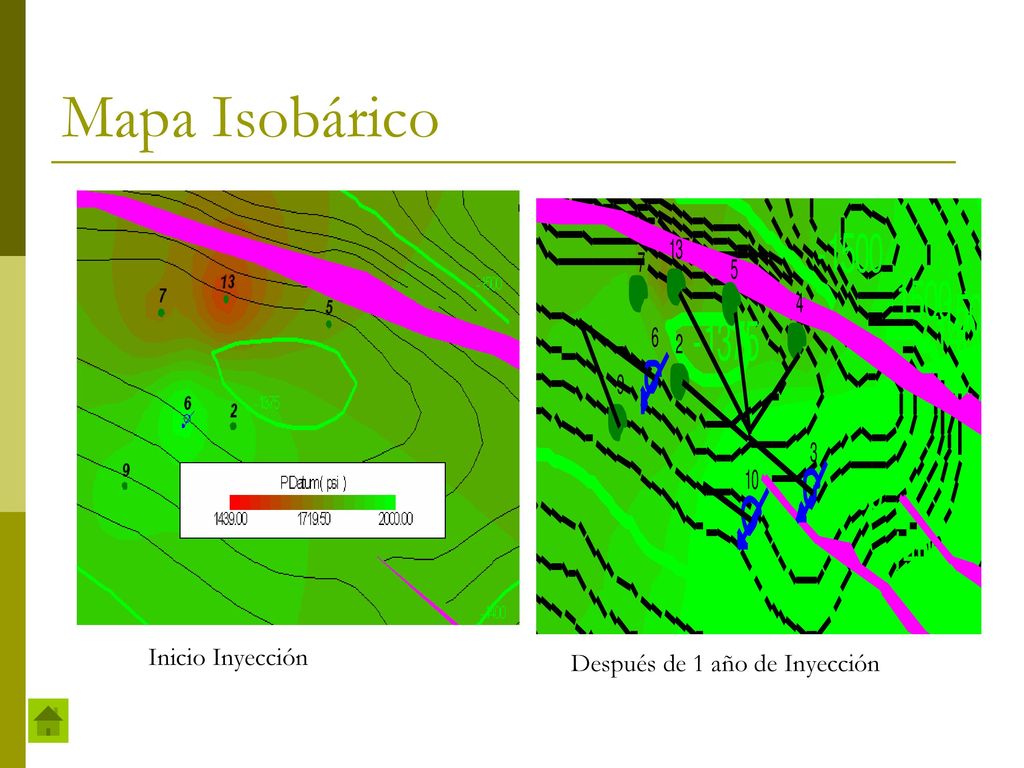

Después de 1 año de Inyección
Mapa Isobárico Inicio Inyección Después de 1 año de Inyección
10

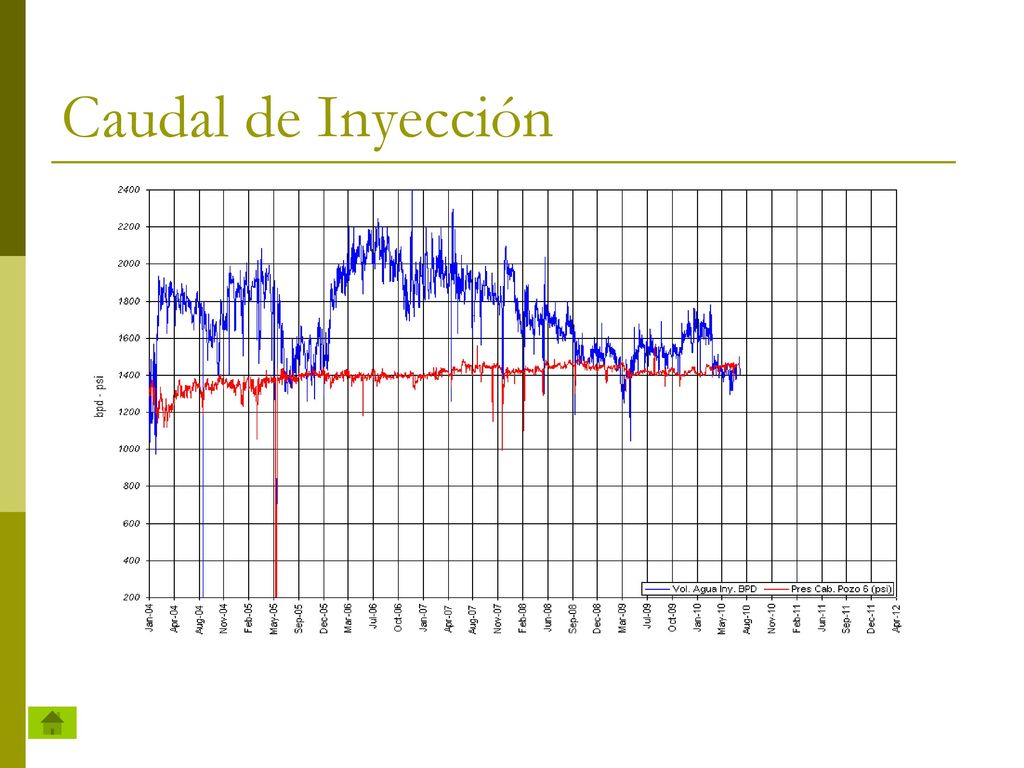

Caudal de Inyección
11

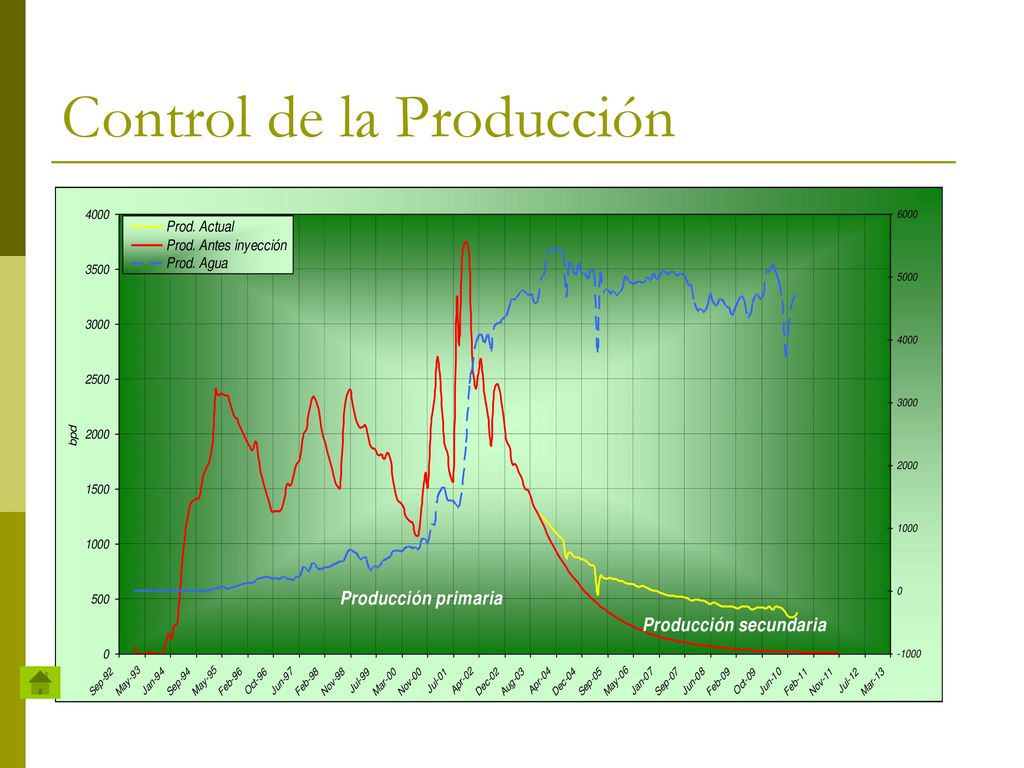

Control de la Producción
12

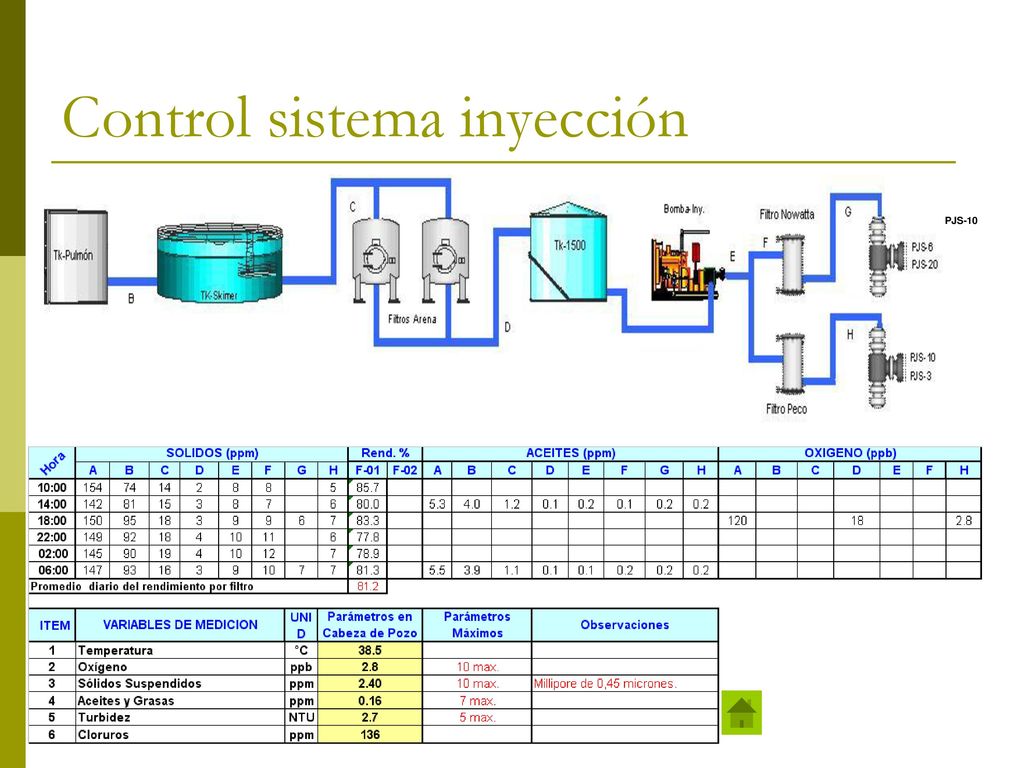

Control sistema inyección
PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10 PJS-10
13

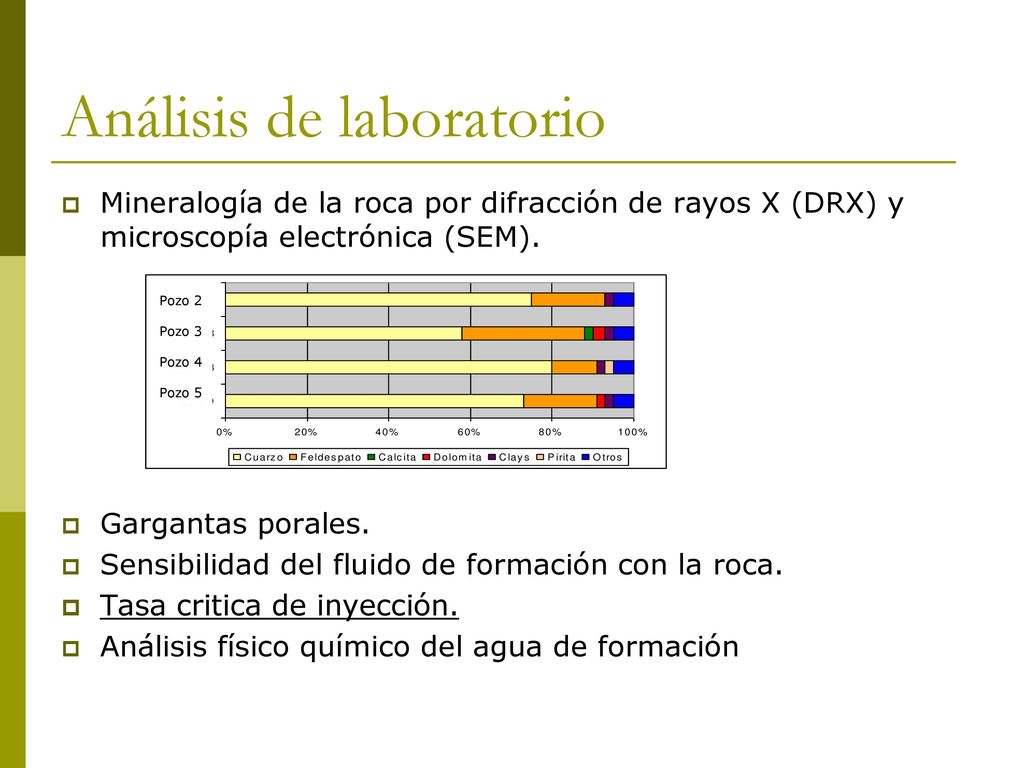

Análisis de laboratorio
Mineralogía de la roca por difracción de rayos X (DRX) y microscopía electrónica (SEM). Gargantas porales. Sensibilidad del fluido de formación con la roca. Tasa critica de inyección. Análisis físico químico del agua de formación Pozo 2 Pozo 3 Pozo 4 Pozo 5
14

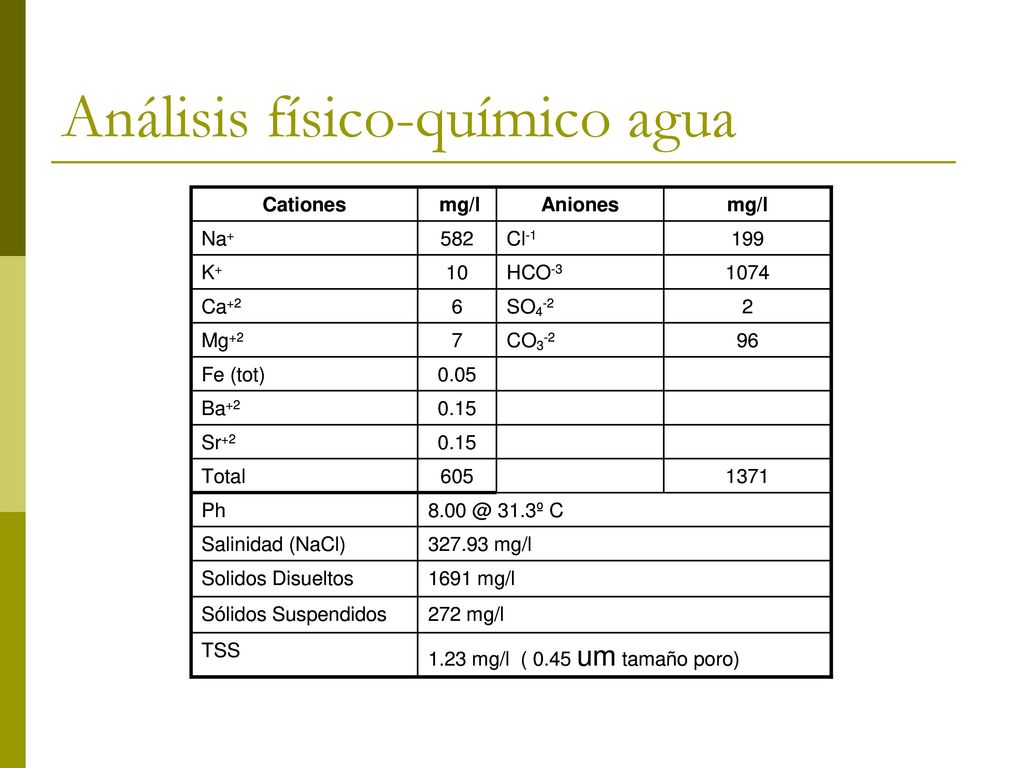

Análisis físico-químico agua
15

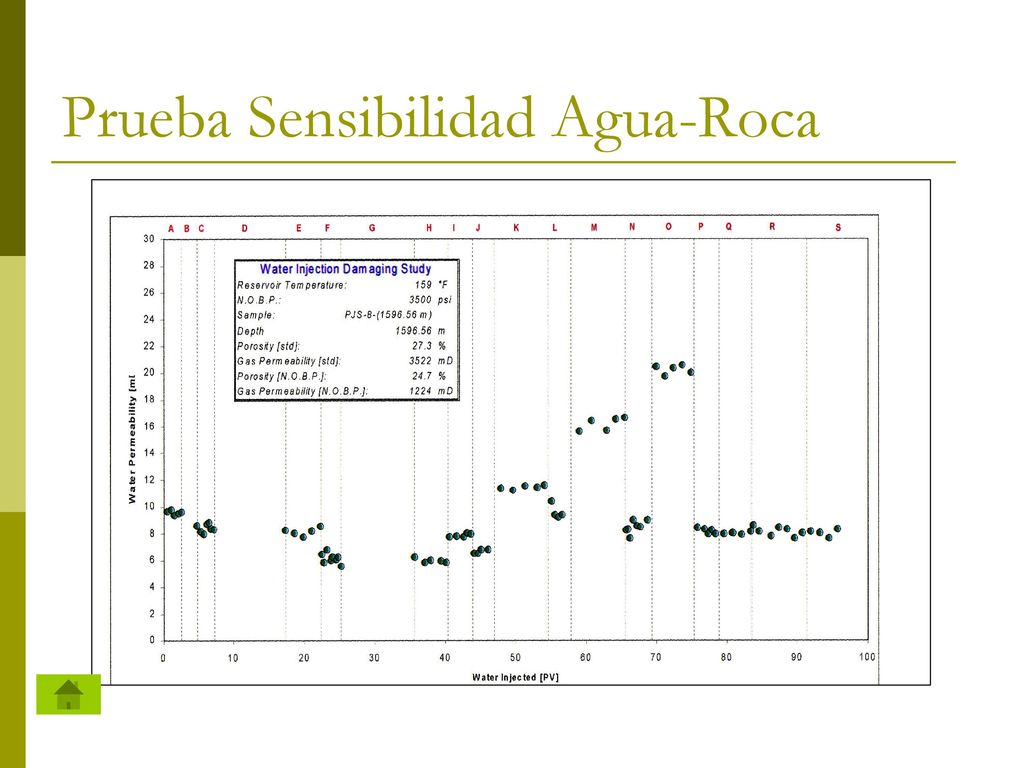

Prueba Sensibilidad Agua-Roca
16

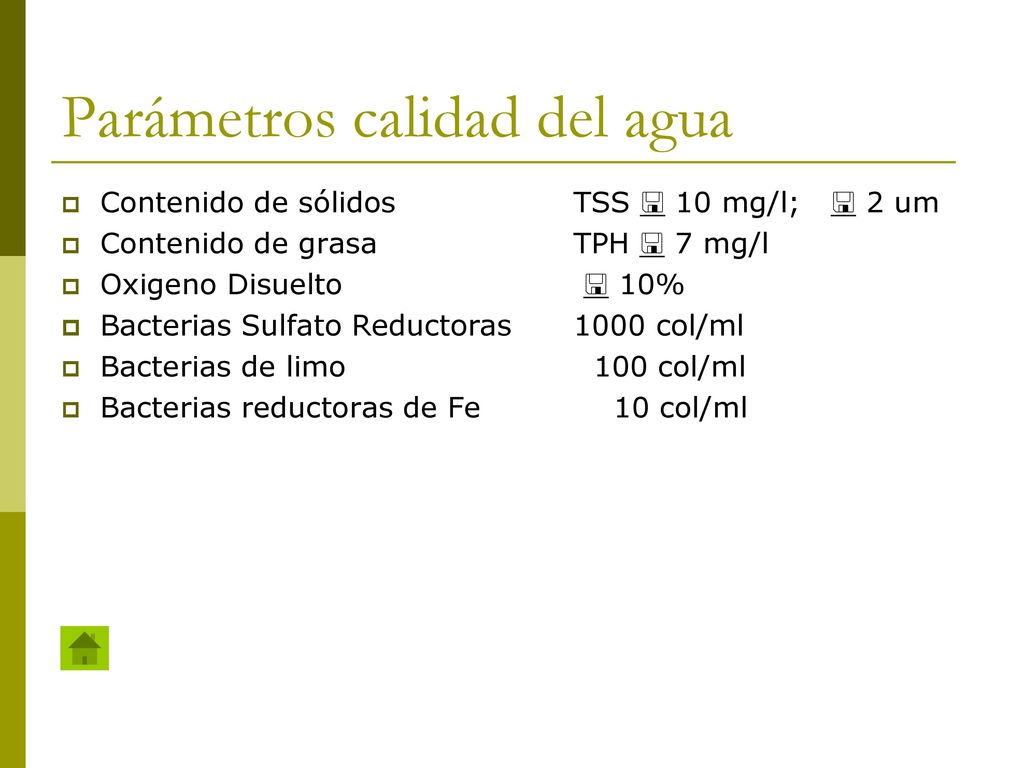

Parámetros calidad del agua
Contenido de sólidos TSS 10 mg/l; 2 um Contenido de grasa TPH 7 mg/l Oxigeno Disuelto 10% Bacterias Sulfato Reductoras 1000 col/ml Bacterias de limo col/ml Bacterias reductoras de Fe col/ml
17

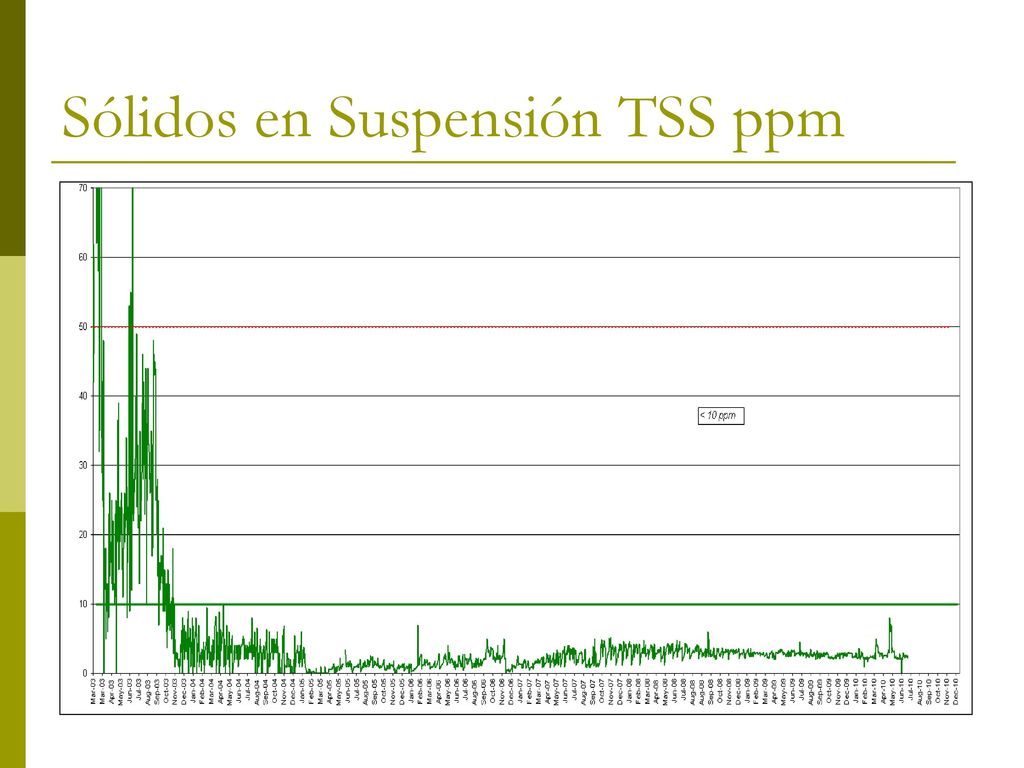

Sólidos en Suspensión TSS ppm
18

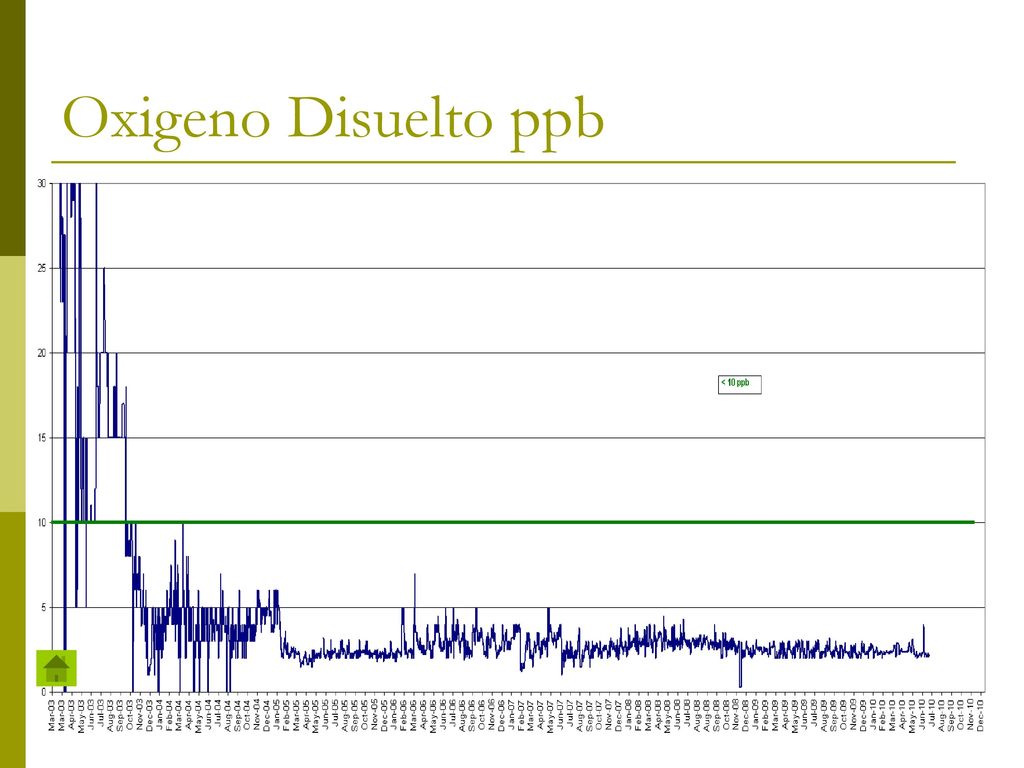

Oxigeno Disuelto ppb
19

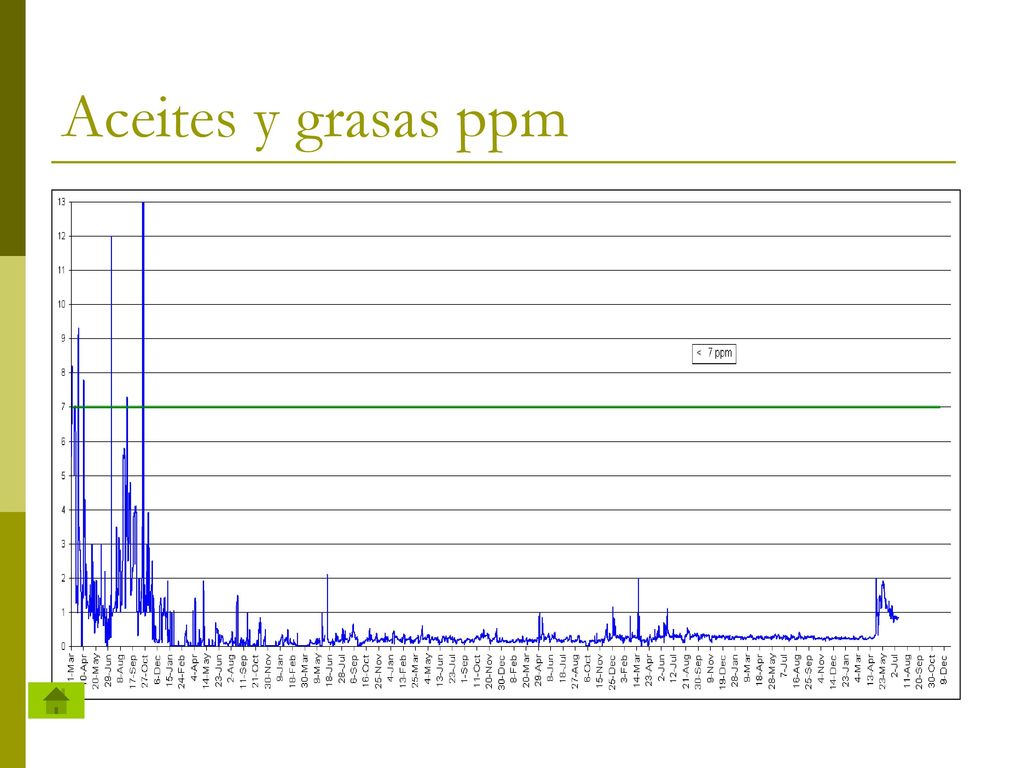

Aceites y grasas ppm
20

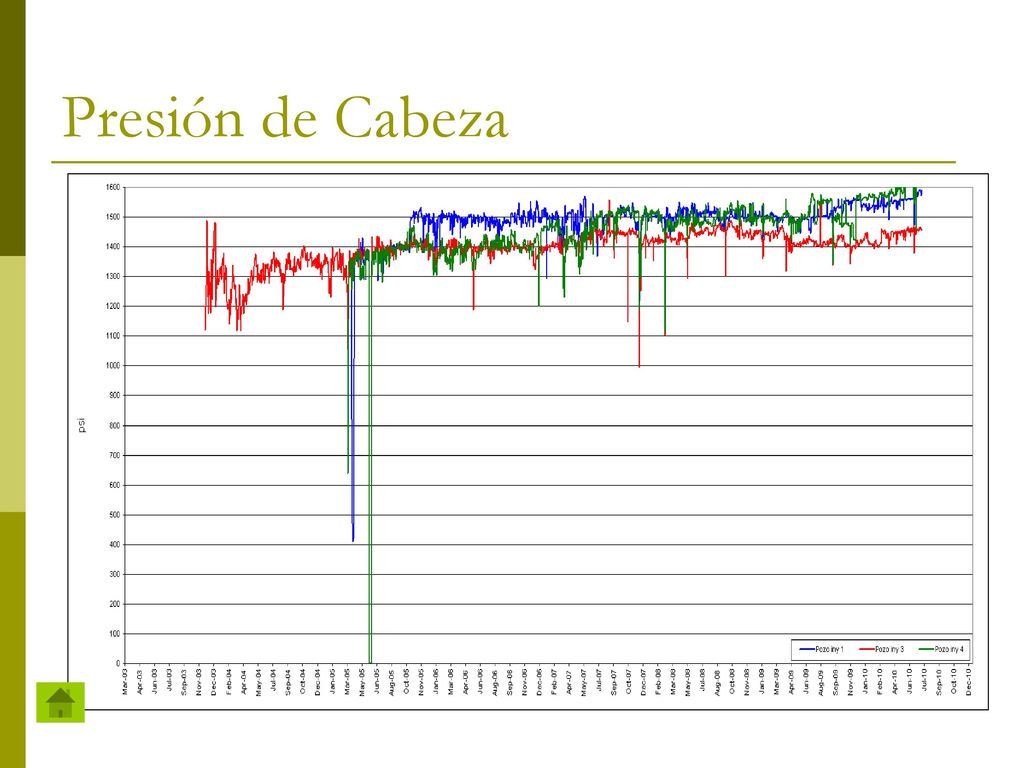

Presión de Cabeza
21

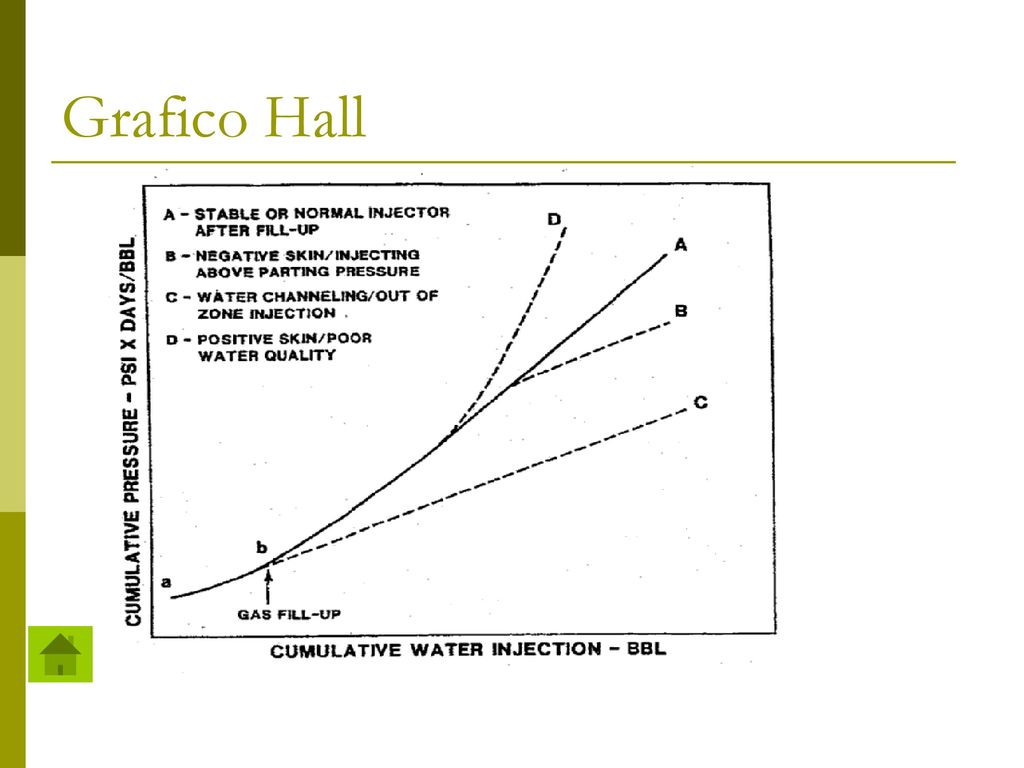

Grafico Hall
