ESTRUCTURA INTERNA DE LA TIERRA

ESTRUCTURA INTERNA DE LA TIERRA
TEMA 1 ESTRUCTURA INTERNA DE LA TIERRA

1. METODOS DE ESTUDIO DEL INTERIOR DE LA TIERRA

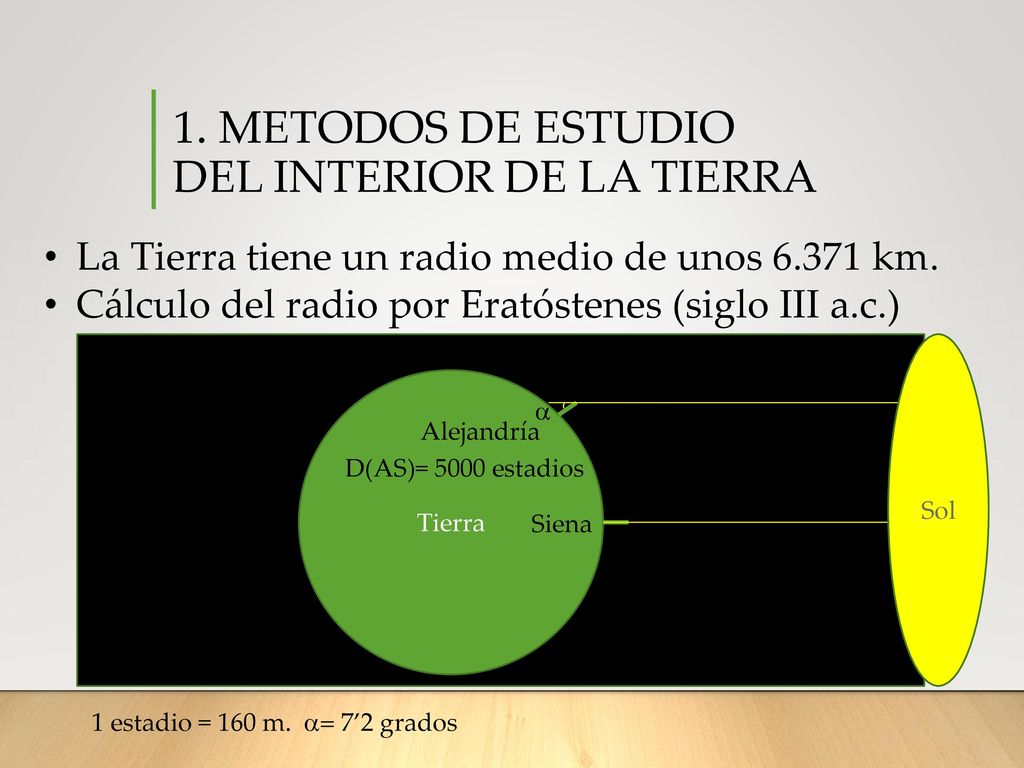

La Tierra tiene un radio medio de unos km. Cálculo del radio por Eratóstenes (siglo III a.c.) Sol Tierra a Alejandría D(AS)= 5000 estadios Siena 1 estadio = 160 m. a= 7’2 grados

1.1. Métodos directos Las minas: La más profunda de 3585 m. Los sondeos geológicos: Hasta 12 km. Los volcanes: Materiales muy variados dependiendo de la zona de la Tierra. La erosión: Que deja al descubierto rocas profundas. PROPORCIONAN INFORMACIÓN EXACTA, PERO DE MUY POCA PROFUNDIDAD

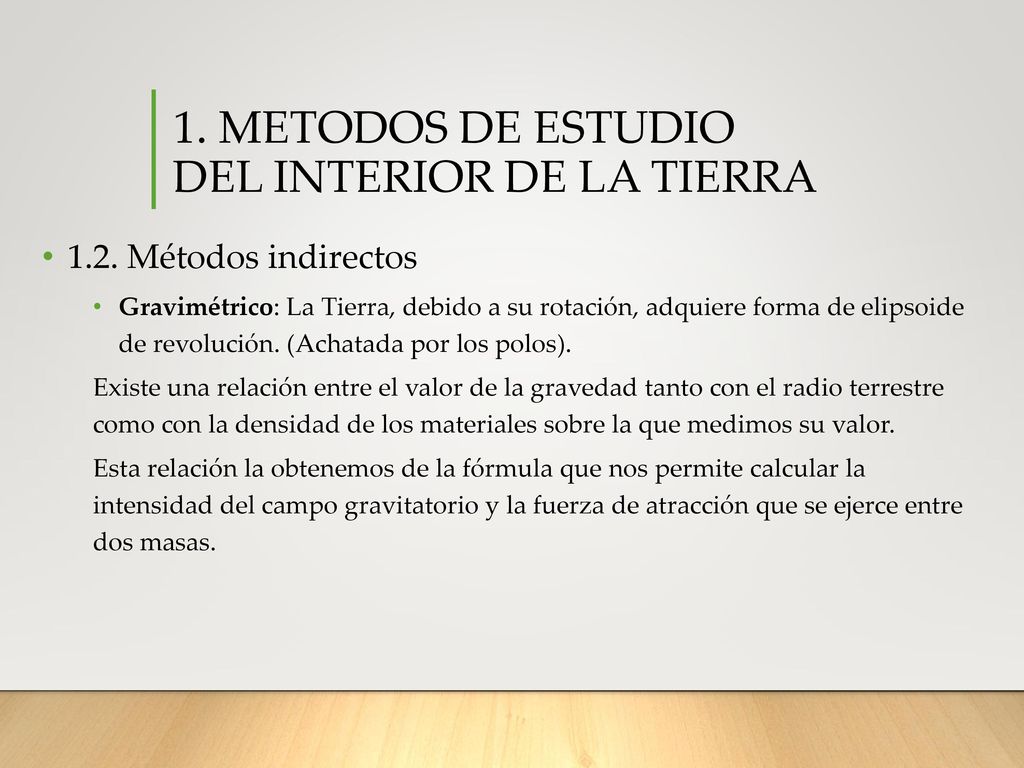

1.2. Métodos indirectos Gravimétrico: La Tierra, debido a su rotación, adquiere forma de elipsoide de revolución. (Achatada por los polos). Existe una relación entre el valor de la gravedad tanto con el radio terrestre como con la densidad de los materiales sobre la que medimos su valor. Esta relación la obtenemos de la fórmula que nos permite calcular la intensidad del campo gravitatorio y la fuerza de atracción que se ejerce entre dos masas.

1.2. Métodos indirectos Gravimétrico:

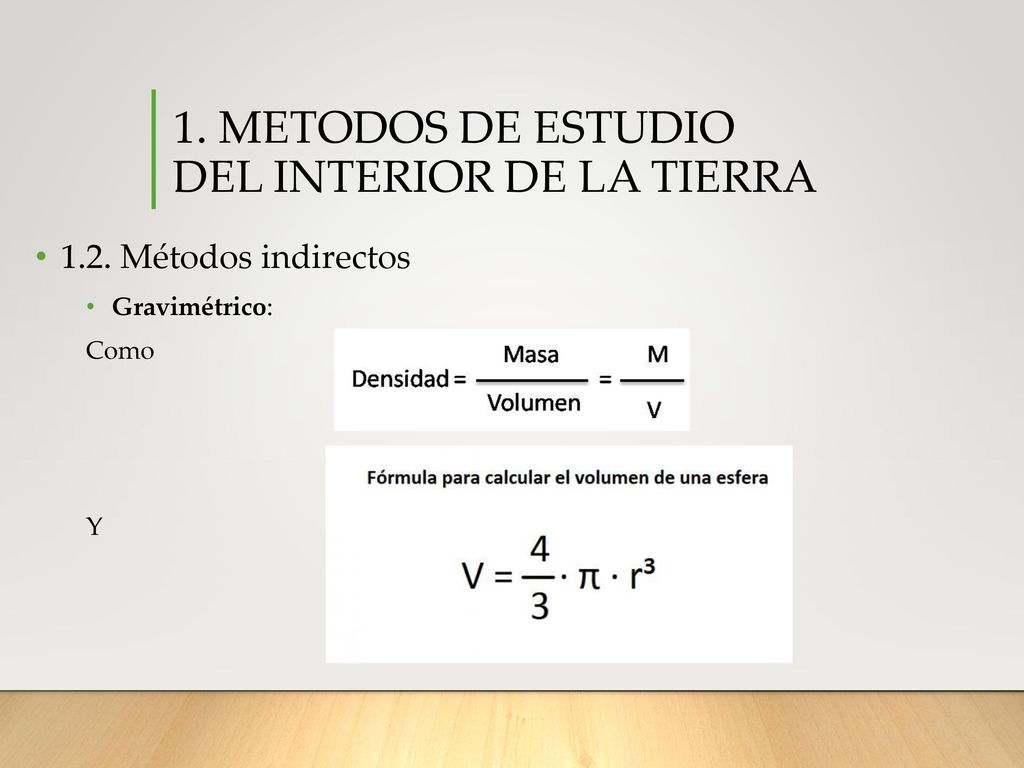

1.2. Métodos indirectos Gravimétrico: Como Y

𝑔= 4 3 𝜋𝐺𝑑𝑅 1. METODOS DE ESTUDIO DEL INTERIOR DE LA TIERRA
1.2. Métodos indirectos Gravimétrico: Obtenemos la fórmula para calcular el valor teórico de la gravedad en cualquier punto de la superficie de la Tierra en función de la densidad: 𝑔= 4 3 𝜋𝐺𝑑𝑅

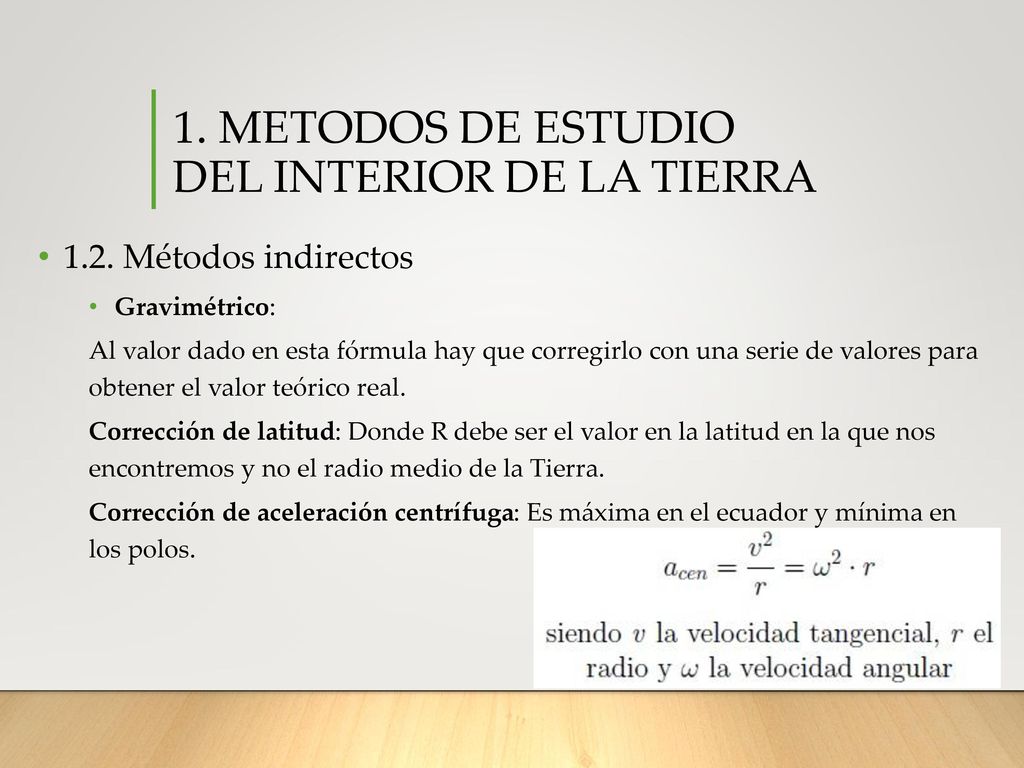

1.2. Métodos indirectos Gravimétrico: Al valor dado en esta fórmula hay que corregirlo con una serie de valores para obtener el valor teórico real. Corrección de latitud: Donde R debe ser el valor en la latitud en la que nos encontremos y no el radio medio de la Tierra. Corrección de aceleración centrífuga: Es máxima en el ecuador y mínima en los polos.

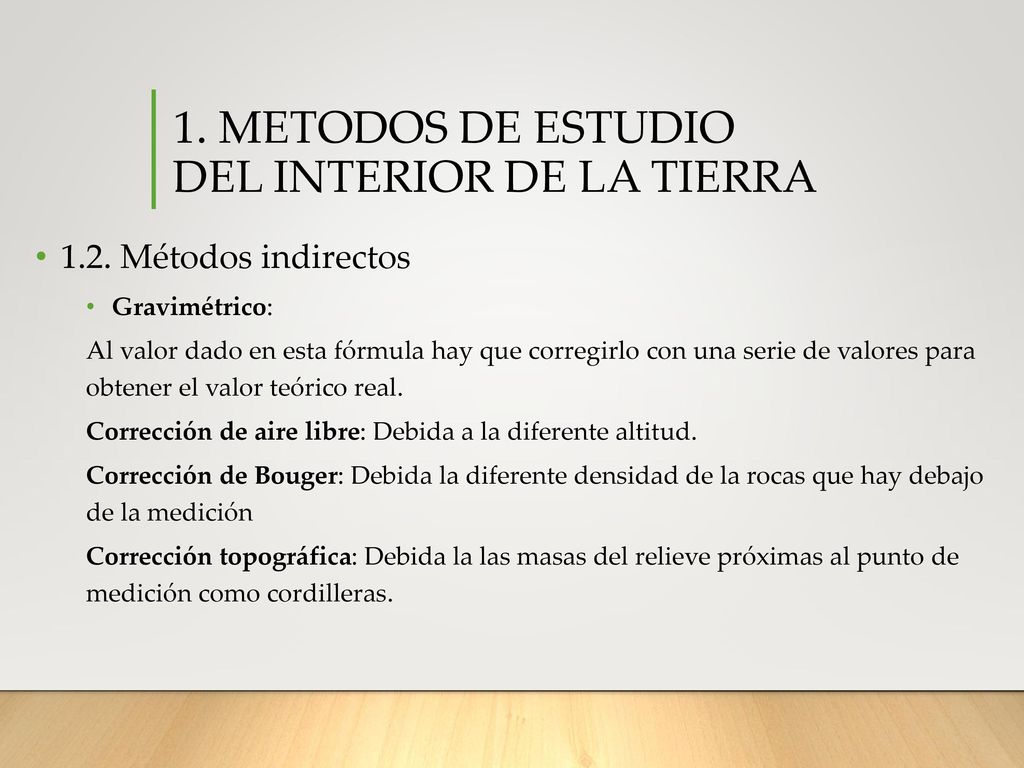

1.2. Métodos indirectos Gravimétrico: Al valor dado en esta fórmula hay que corregirlo con una serie de valores para obtener el valor teórico real. Corrección de aire libre: Debida a la diferente altitud. Corrección de Bouger: Debida la diferente densidad de la rocas que hay debajo de la medición Corrección topográfica: Debida la las masas del relieve próximas al punto de medición como cordilleras.

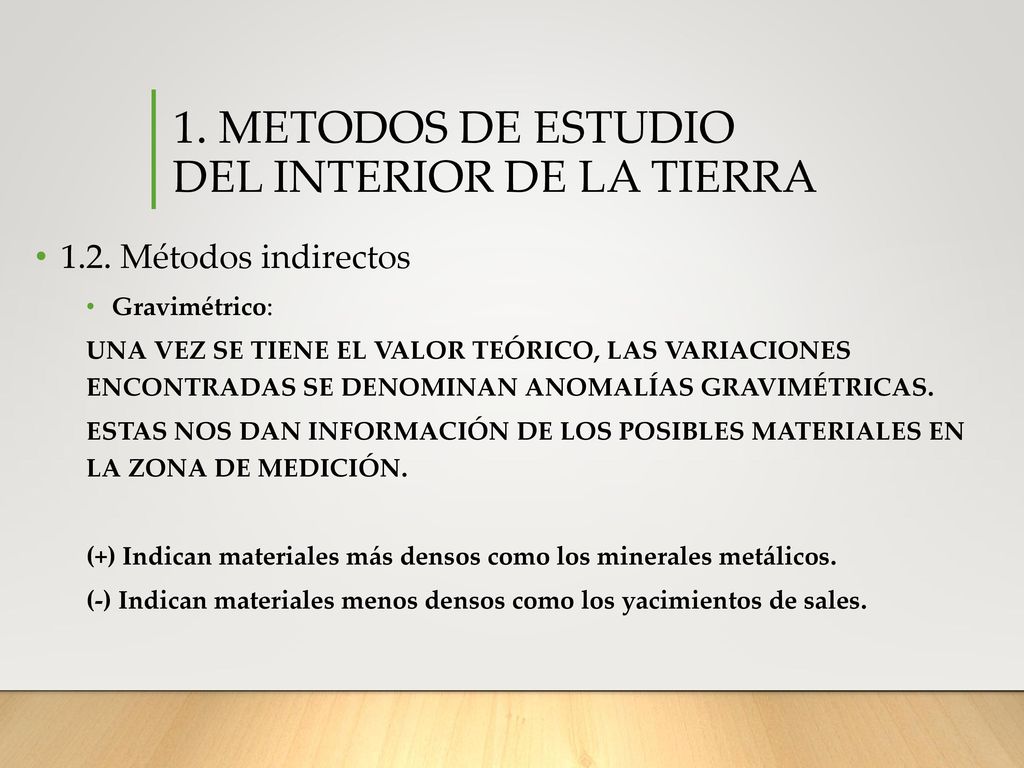

1.2. Métodos indirectos Gravimétrico: UNA VEZ SE TIENE EL VALOR TEÓRICO, LAS VARIACIONES ENCONTRADAS SE DENOMINAN ANOMALÍAS GRAVIMÉTRICAS. ESTAS NOS DAN INFORMACIÓN DE LOS POSIBLES MATERIALES EN LA ZONA DE MEDICIÓN. (+) Indican materiales más densos como los minerales metálicos. (-) Indican materiales menos densos como los yacimientos de sales.

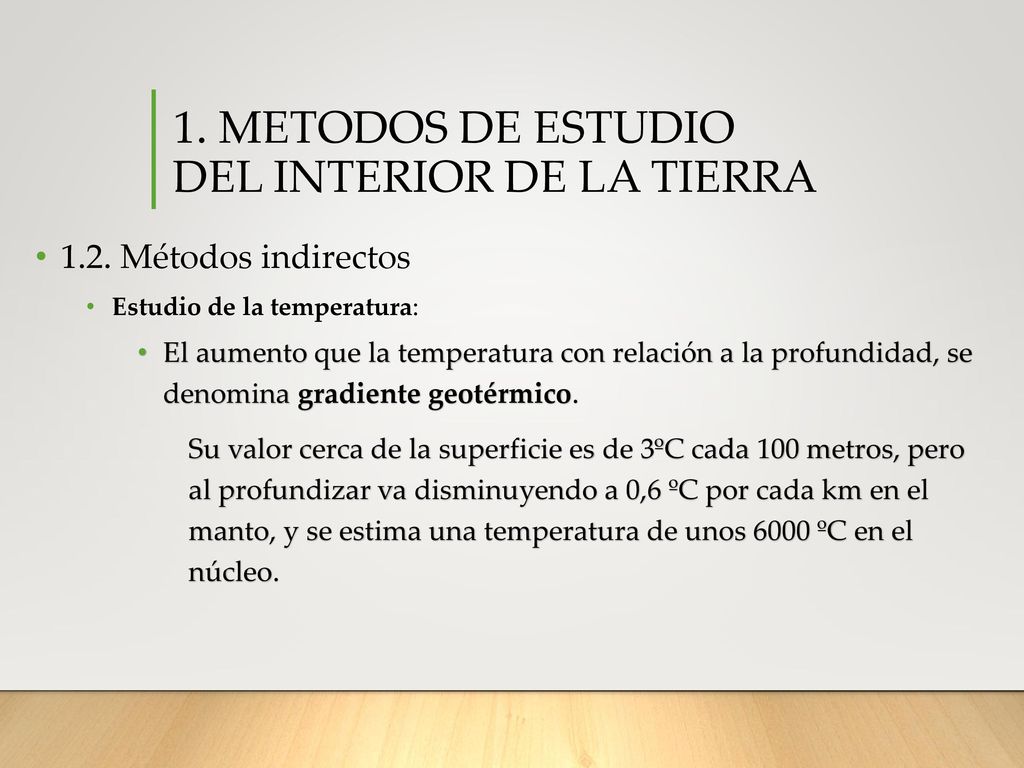

1.2. Métodos indirectos Estudio de la temperatura: El aumento que la temperatura con relación a la profundidad, se denomina gradiente geotérmico. Su valor cerca de la superficie es de 3ºC cada 100 metros, pero al profundizar va disminuyendo a 0,6 ºC por cada km en el manto, y se estima una temperatura de unos 6000 ºC en el núcleo.

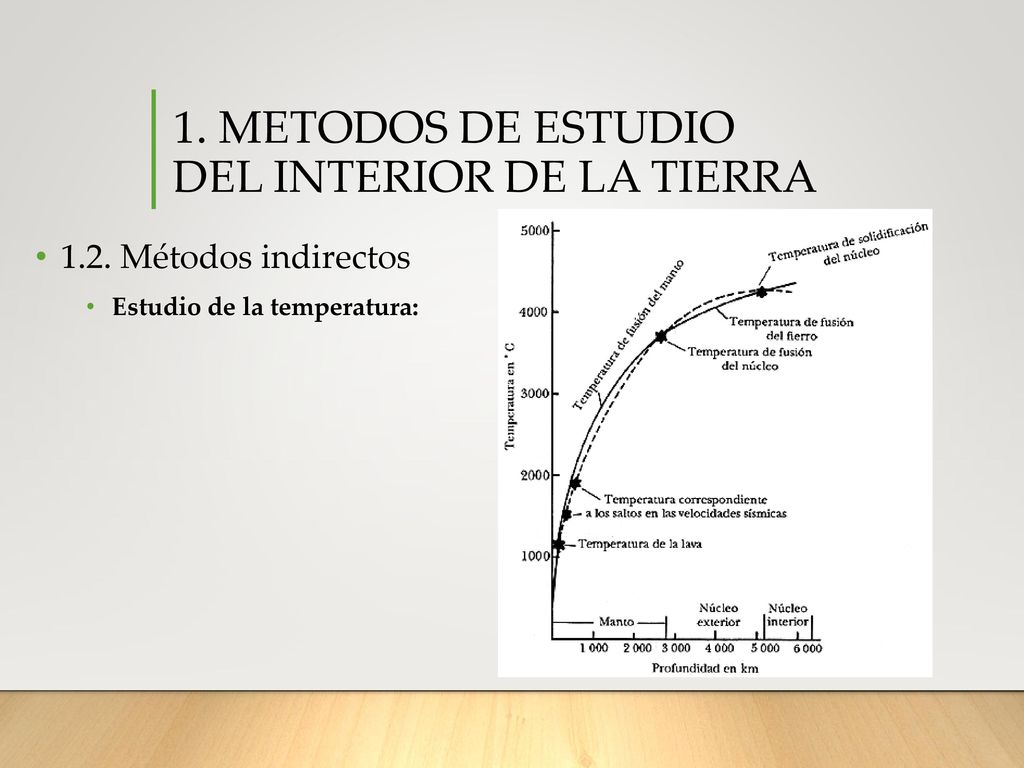

1.2. Métodos indirectos Estudio de la temperatura:

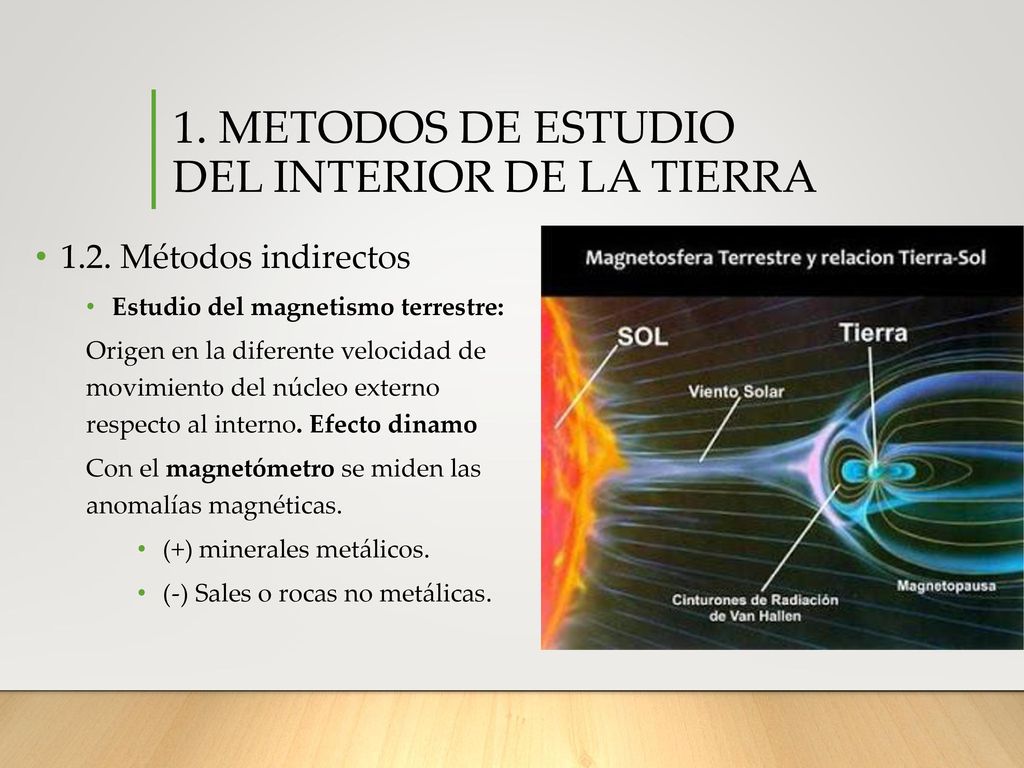

1.2. Métodos indirectos Estudio del magnetismo terrestre: Origen en la diferente velocidad de movimiento del núcleo externo respecto al interno. Efecto dinamo Con el magnetómetro se miden las anomalías magnéticas. (+) minerales metálicos. (-) Sales o rocas no metálicas.

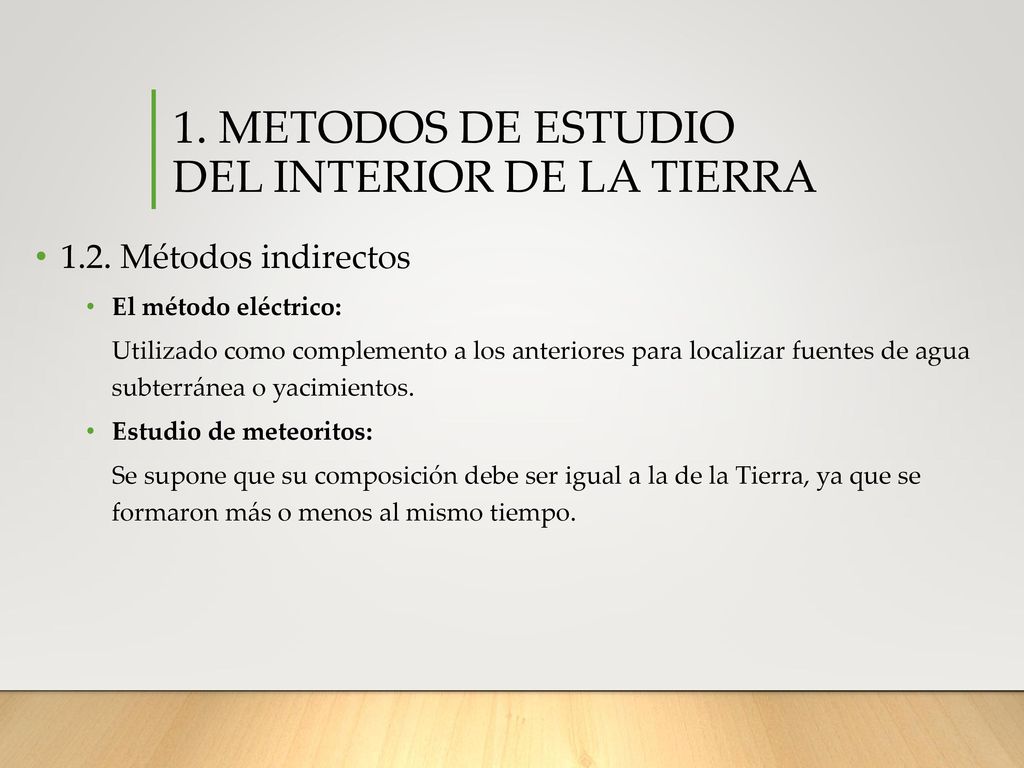

1.2. Métodos indirectos El método eléctrico: Utilizado como complemento a los anteriores para localizar fuentes de agua subterránea o yacimientos. Estudio de meteoritos: Se supone que su composición debe ser igual a la de la Tierra, ya que se formaron más o menos al mismo tiempo.

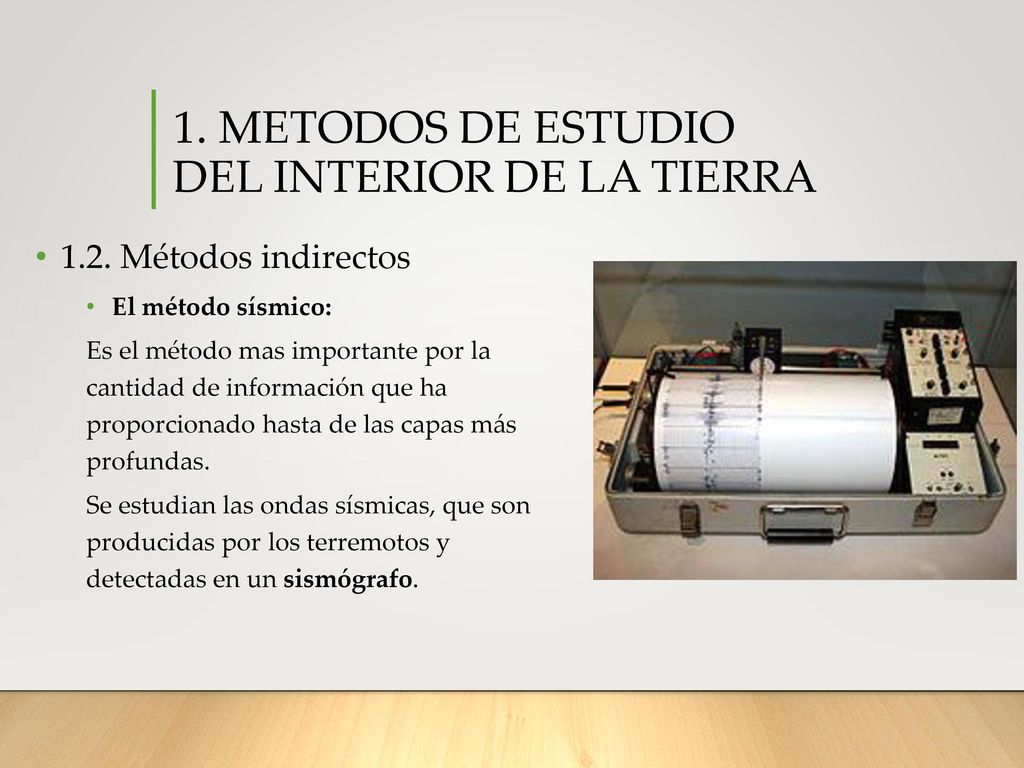

1.2. Métodos indirectos El método sísmico: Es el método mas importante por la cantidad de información que ha proporcionado hasta de las capas más profundas. Se estudian las ondas sísmicas, que son producidas por los terremotos y detectadas en un sismógrafo.

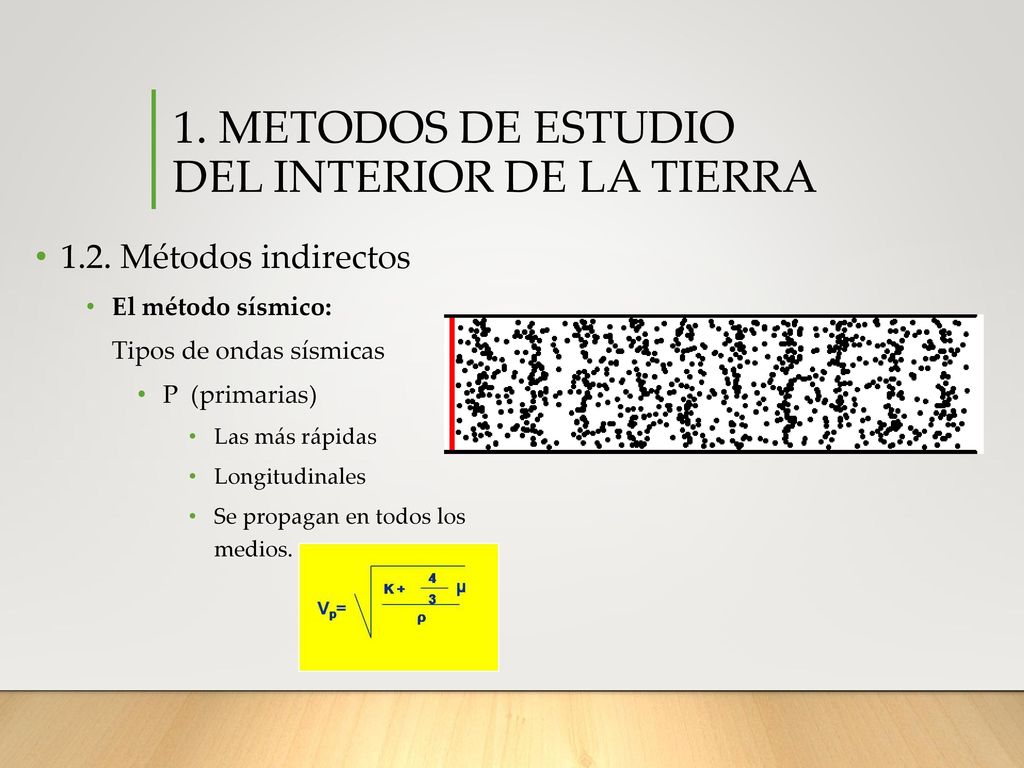

1.2. Métodos indirectos El método sísmico: Tipos de ondas sísmicas P (primarias) Las más rápidas Longitudinales Se propagan en todos los medios.

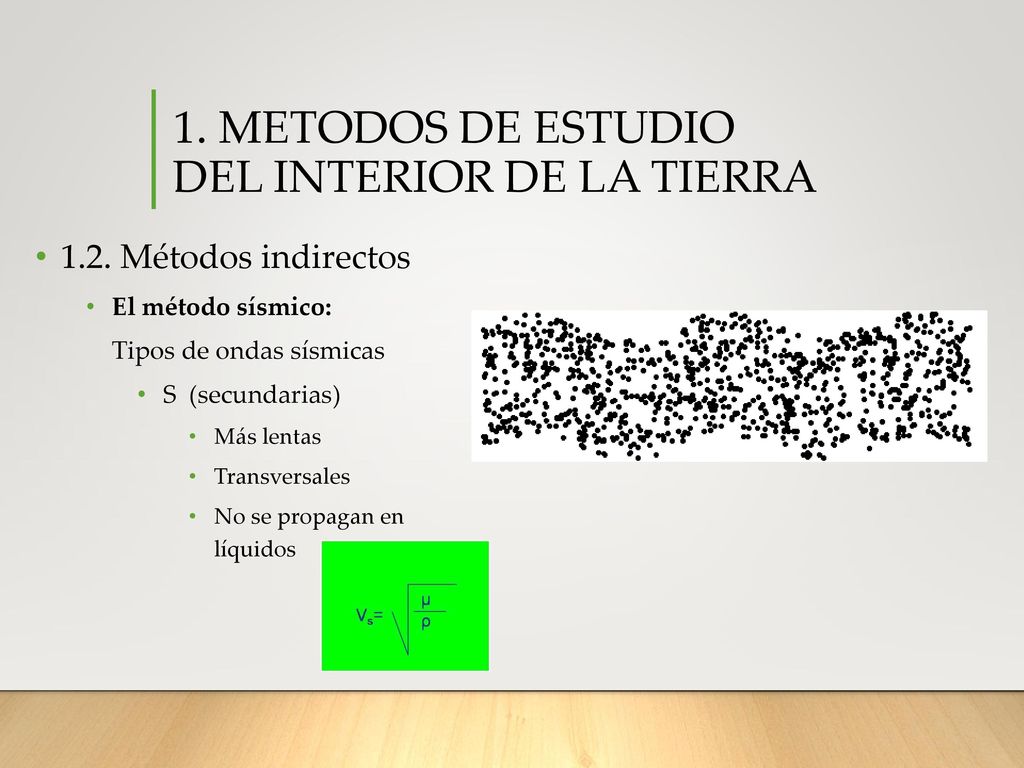

1.2. Métodos indirectos El método sísmico: Tipos de ondas sísmicas S (secundarias) Más lentas Transversales No se propagan en líquidos

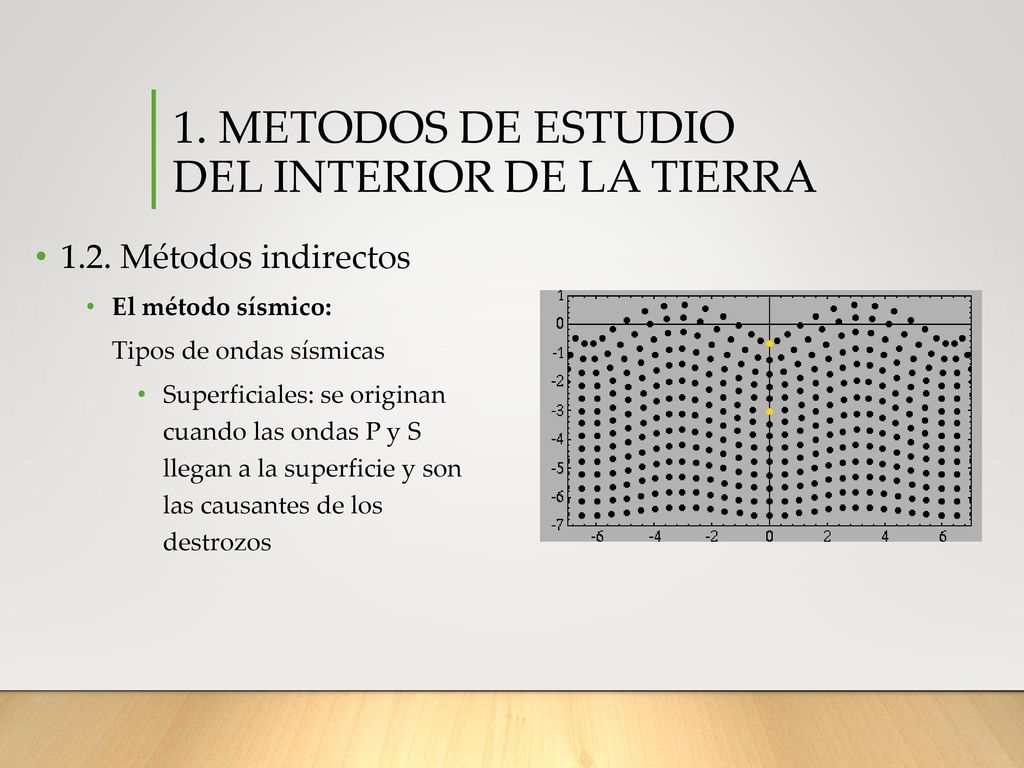

1.2. Métodos indirectos El método sísmico: Tipos de ondas sísmicas Superficiales: se originan cuando las ondas P y S llegan a la superficie y son las causantes de los destrozos

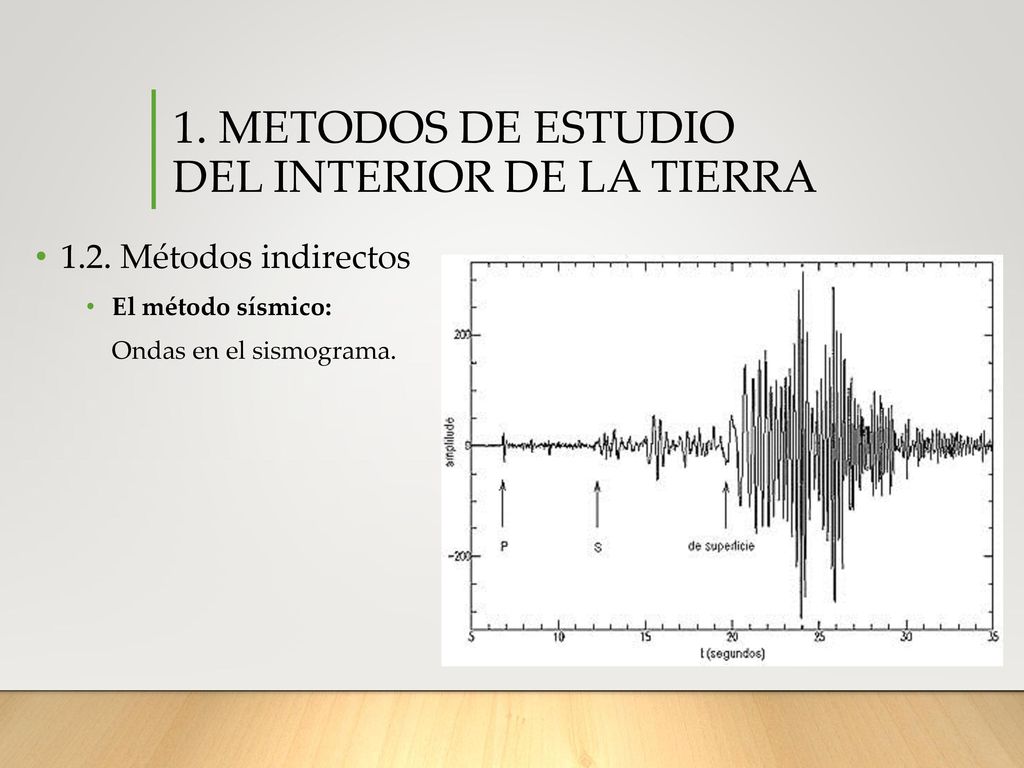

1.2. Métodos indirectos El método sísmico: Ondas en el sismograma.

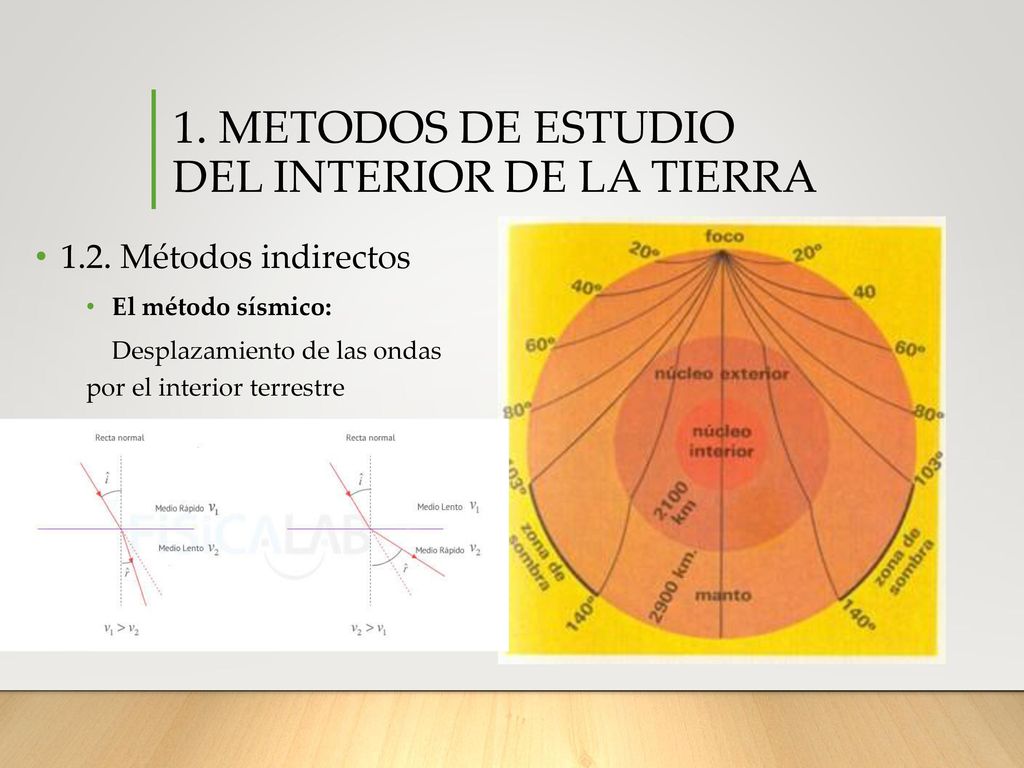

1.2. Métodos indirectos El método sísmico: Desplazamiento de las ondas por el interior terrestre

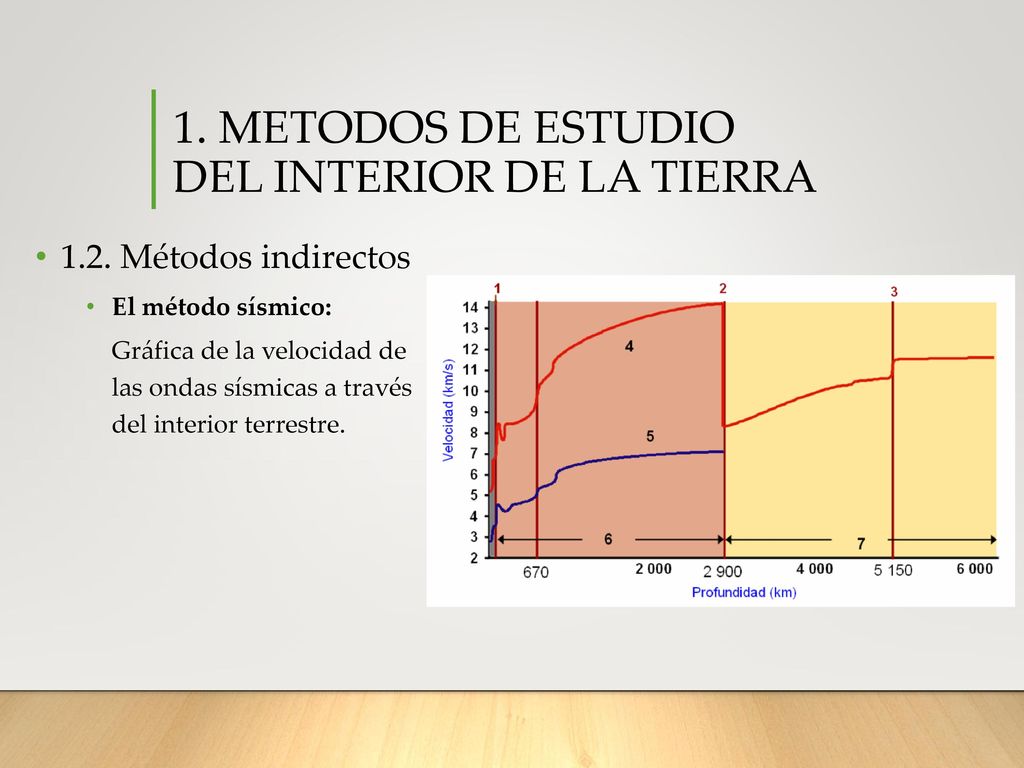

1.2. Métodos indirectos El método sísmico: Gráfica de la velocidad de las ondas sísmicas a través del interior terrestre.

1.2. Métodos indirectos El método sísmico: Discontinuidades MOHOROVICIC (7-10 km) REPETTI ( km) GUTENBERG (2.900 km) LEHMAN (5.150 km)

2. LAS NUEVAS TECNOLOGÍAS APLICADAS A LA INVESTIGACIÓN GEOLÓGICA

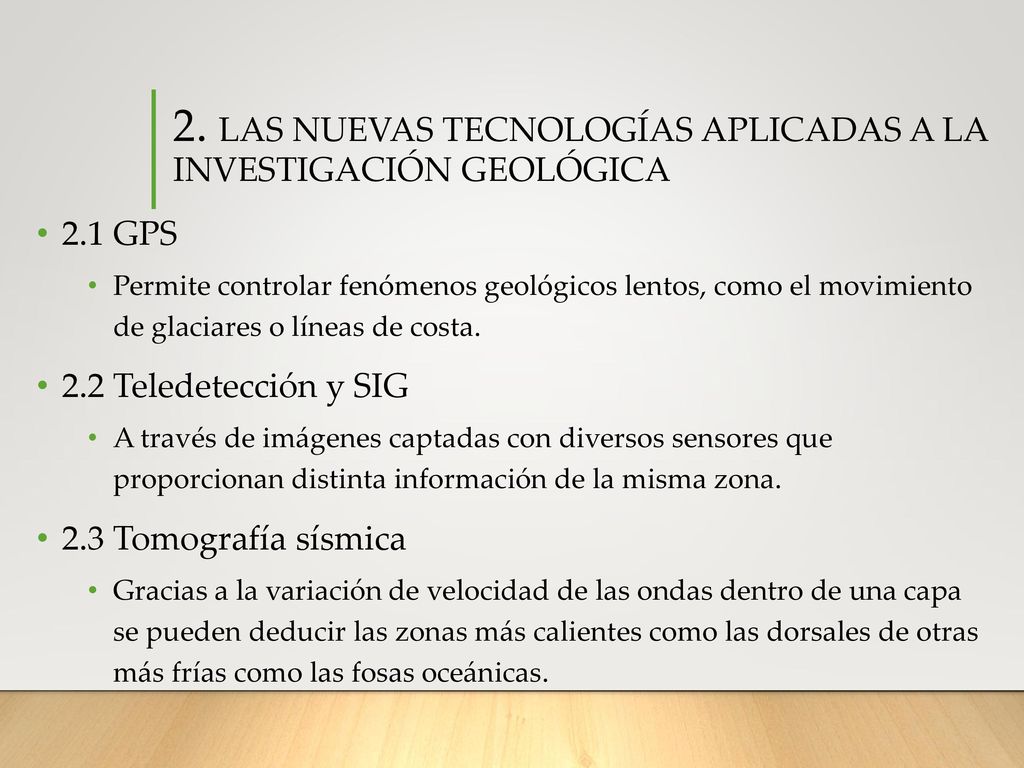

2.1 GPS Permite controlar fenómenos geológicos lentos, como el movimiento de glaciares o líneas de costa. 2.2 Teledetección y SIG A través de imágenes captadas con diversos sensores que proporcionan distinta información de la misma zona. 2.3 Tomografía sísmica Gracias a la variación de velocidad de las ondas dentro de una capa se pueden deducir las zonas más calientes como las dorsales de otras más frías como las fosas oceánicas.

3. ESTRUCTURA INTERNA DE LA TIERRA

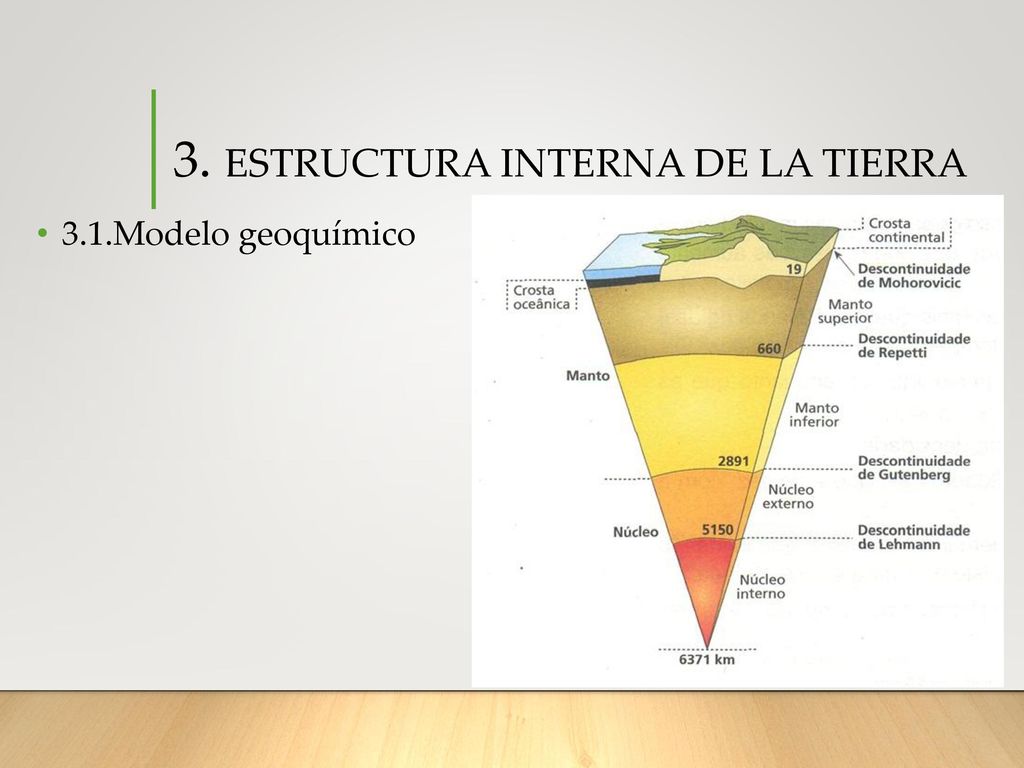

3.1.Modelo geoquímico

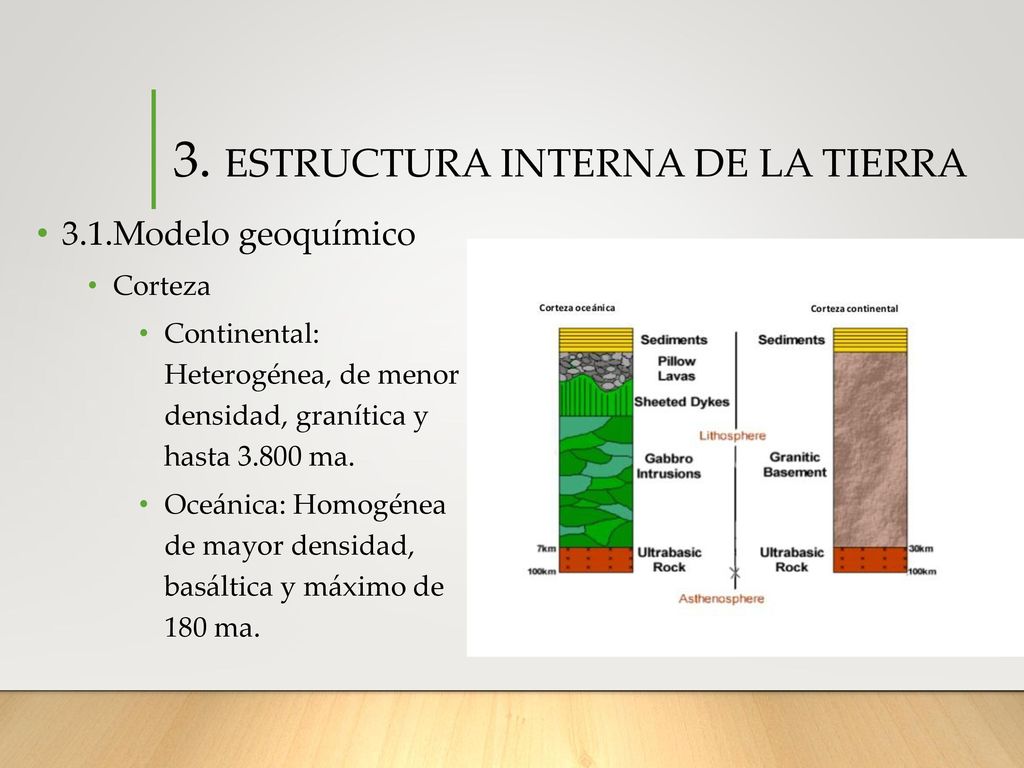

3.1.Modelo geoquímico Corteza Continental: Heterogénea, de menor densidad, granítica y hasta ma. Oceánica: Homogénea de mayor densidad, basáltica y máximo de 180 ma.

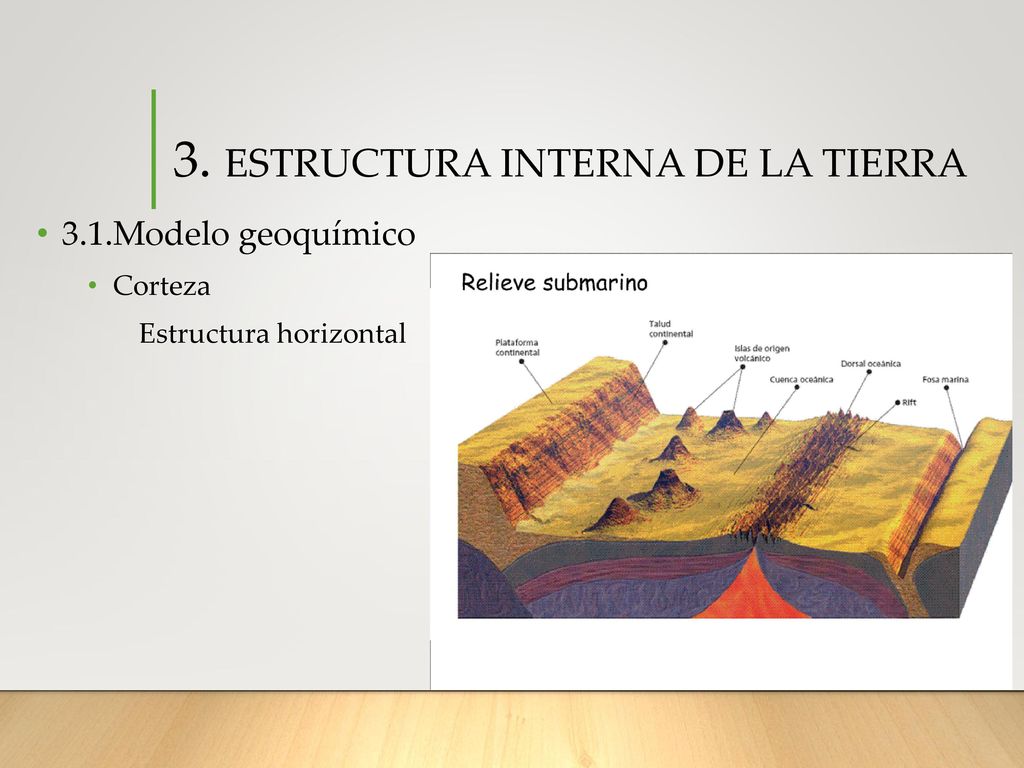

3.1.Modelo geoquímico Corteza Estructura horizontal

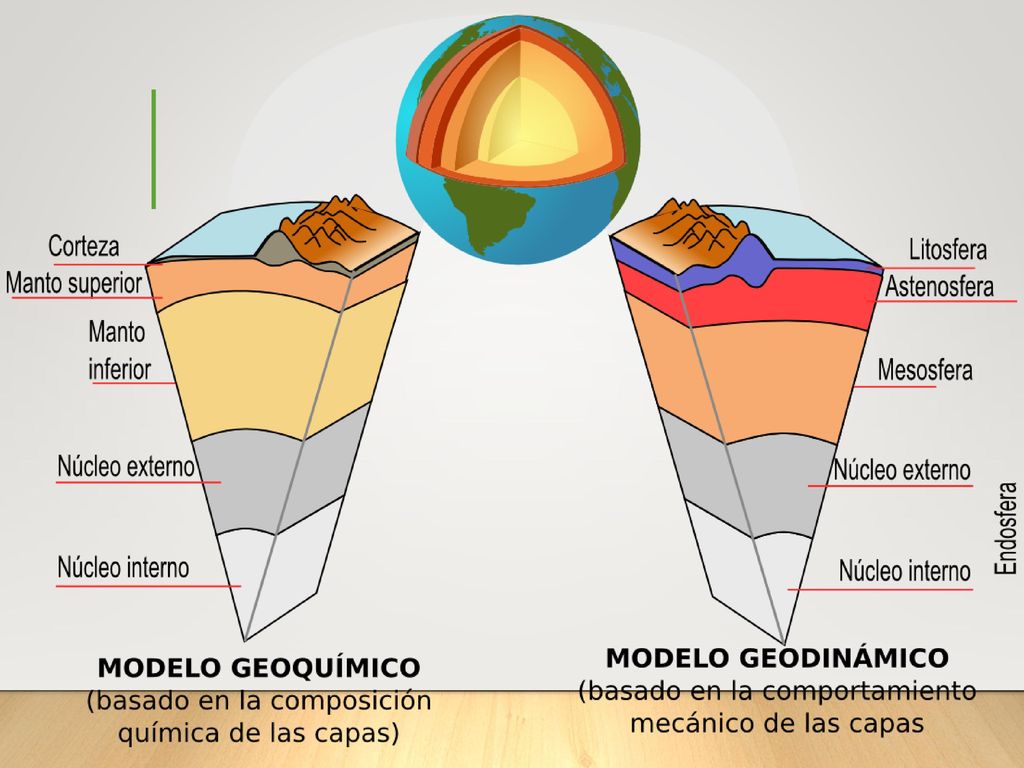

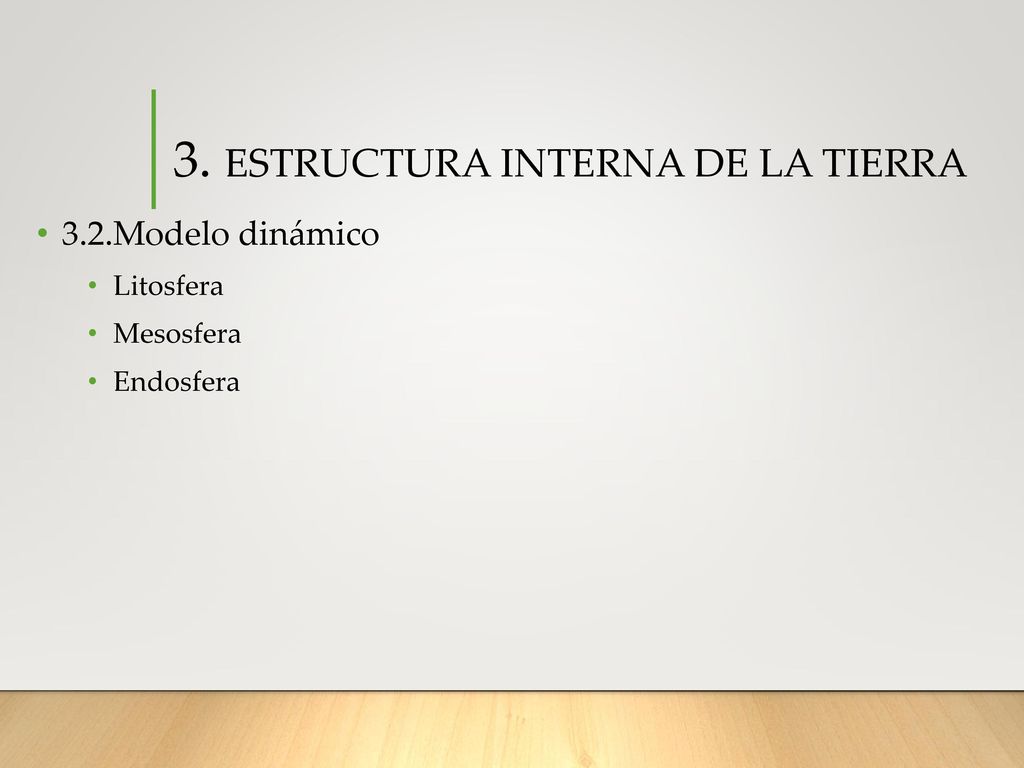

3.2.Modelo dinámico Litosfera Mesosfera Endosfera
