MODULO III ARREGLOS Y CLUSTERS.

Presentación del tema: "MODULO III ARREGLOS Y CLUSTERS."— Transcripción de la presentación:

1 MODULO III ARREGLOS Y CLUSTERS

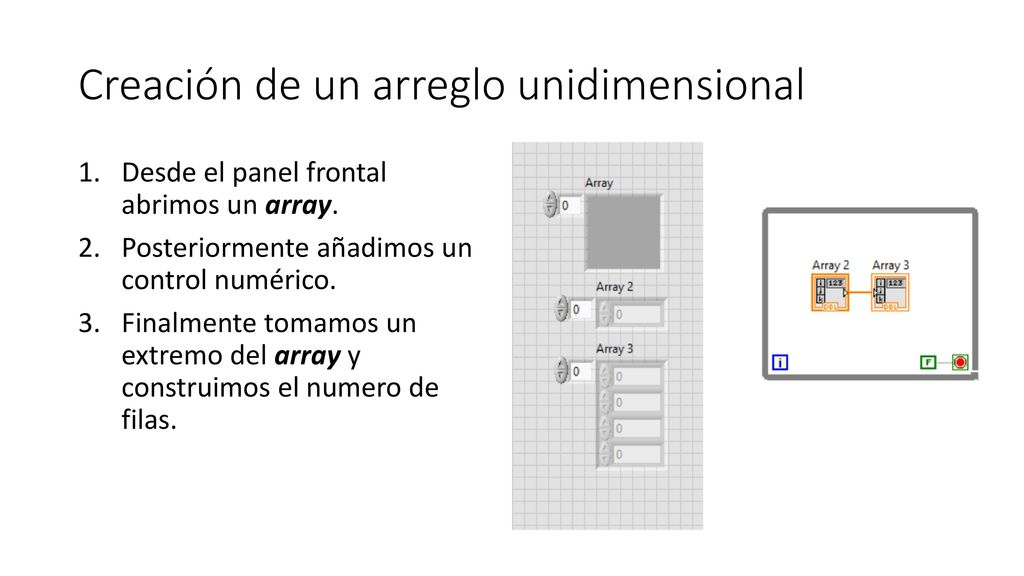

2 Creación de un arreglo unidimensional
Desde el panel frontal abrimos un array. Posteriormente añadimos un control numérico. Finalmente tomamos un extremo del array y construimos el numero de filas.

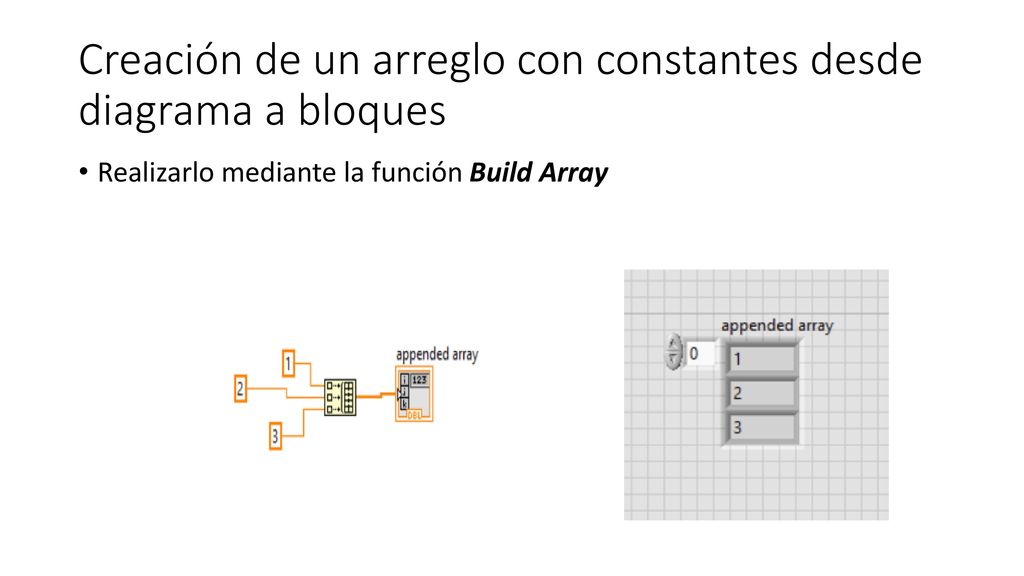

3 Creación de un arreglo con constantes desde diagrama a bloques
Realizarlo mediante la función Build Array

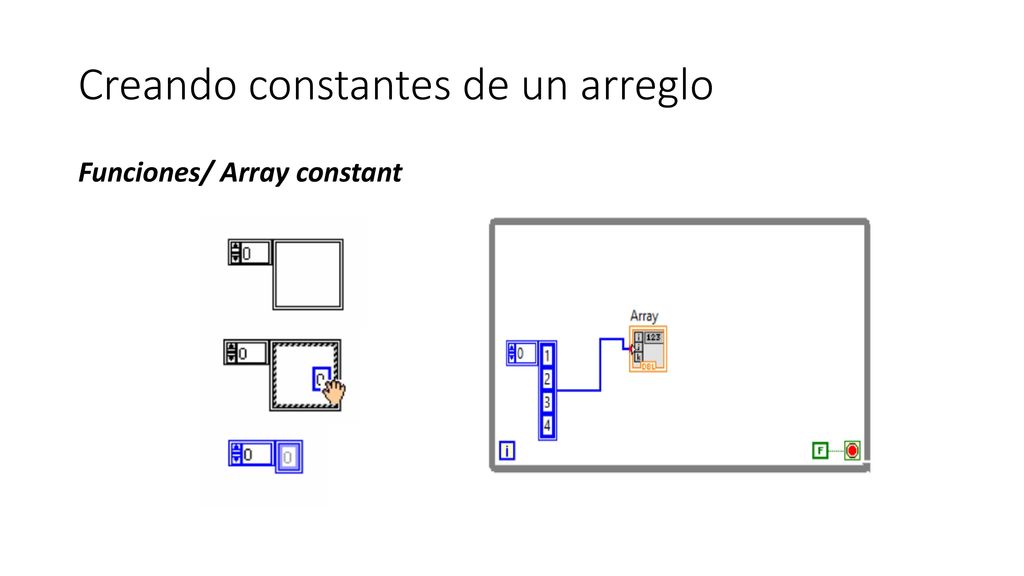

4 Creando constantes de un arreglo
Funciones/ Array constant

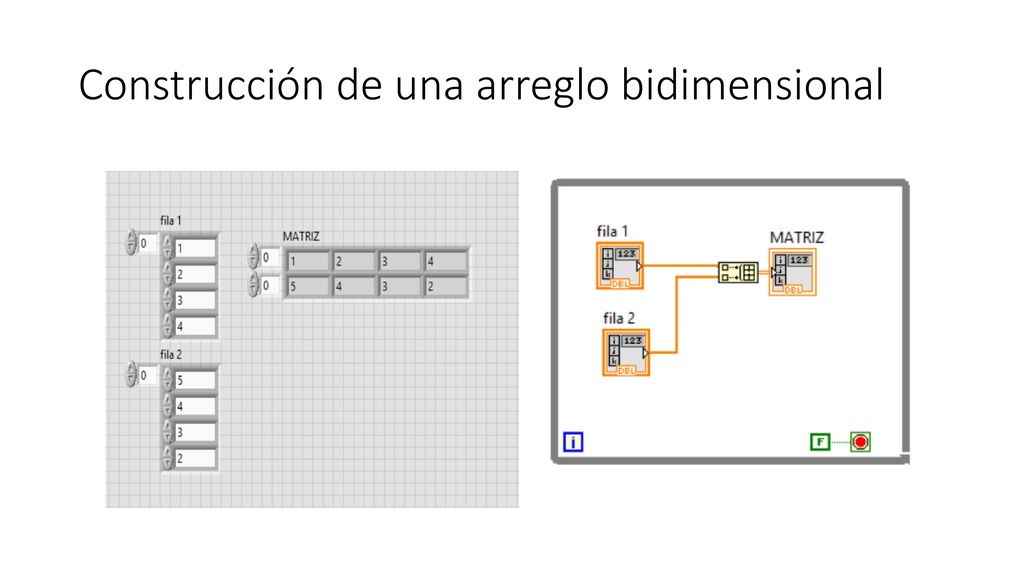

5 Construcción de una arreglo bidimensional

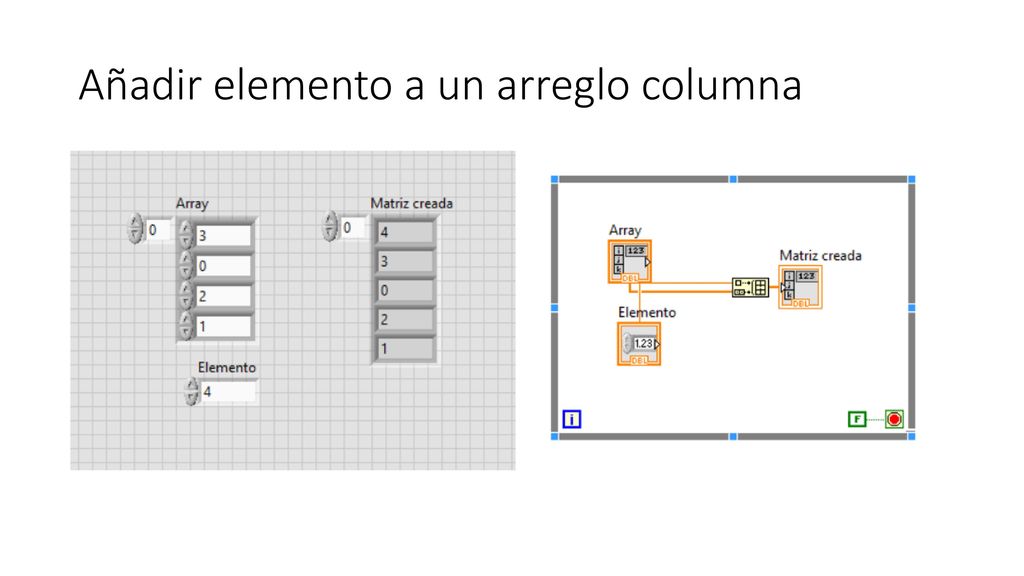

6 Añadir elemento a un arreglo columna

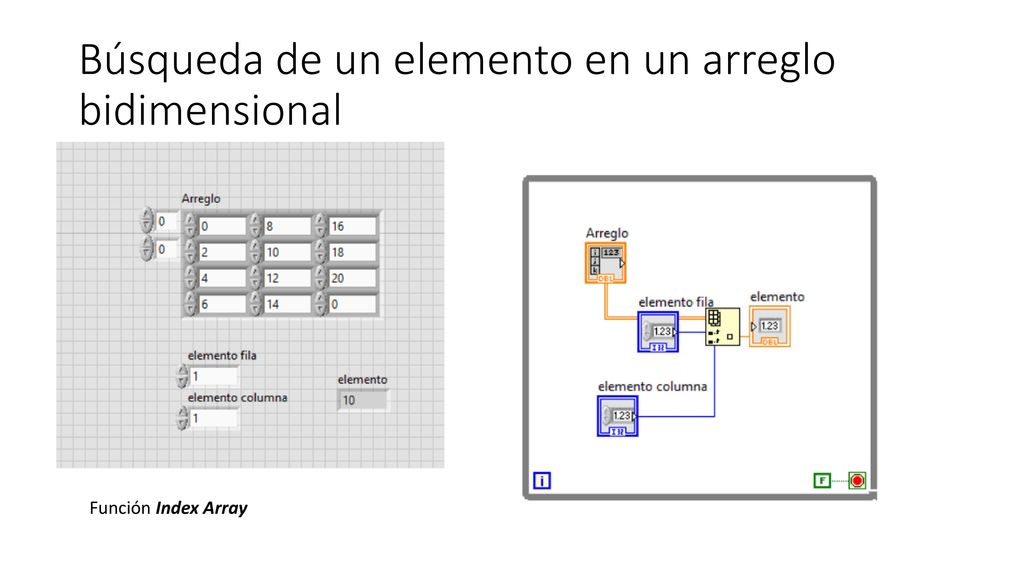

7 Búsqueda de un elemento en un arreglo bidimensional
Función Index Array

8 Búsqueda de una fila y una columna en especifico
Desplegar hacia abajo la función de index es añadir elemento, hacia arriba es matriz de salida

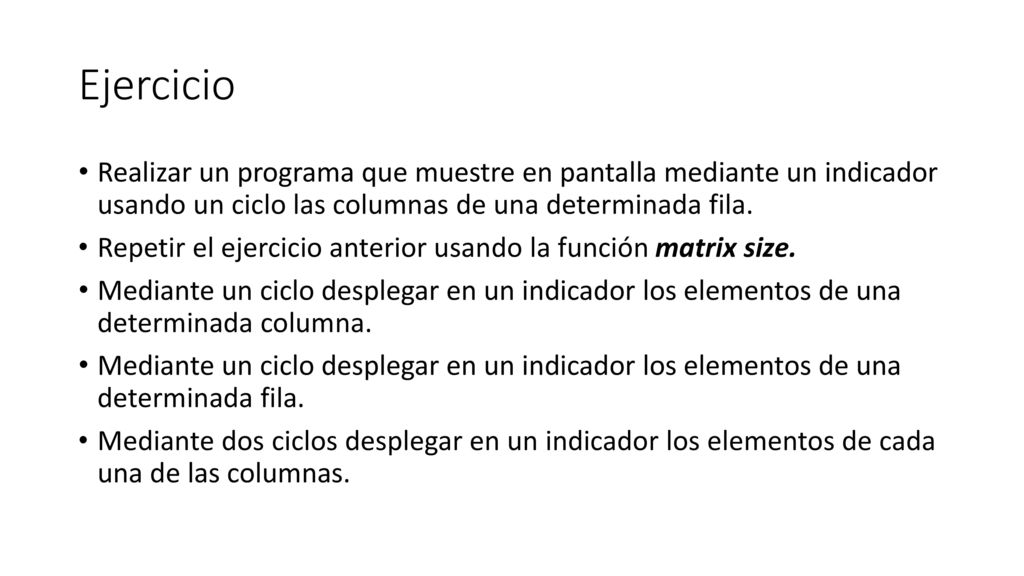

9 Ejercicio Realizar un programa que muestre en pantalla mediante un indicador usando un ciclo las columnas de una determinada fila. Repetir el ejercicio anterior usando la función matrix size. Mediante un ciclo desplegar en un indicador los elementos de una determinada columna. Mediante un ciclo desplegar en un indicador los elementos de una determinada fila. Mediante dos ciclos desplegar en un indicador los elementos de cada una de las columnas.

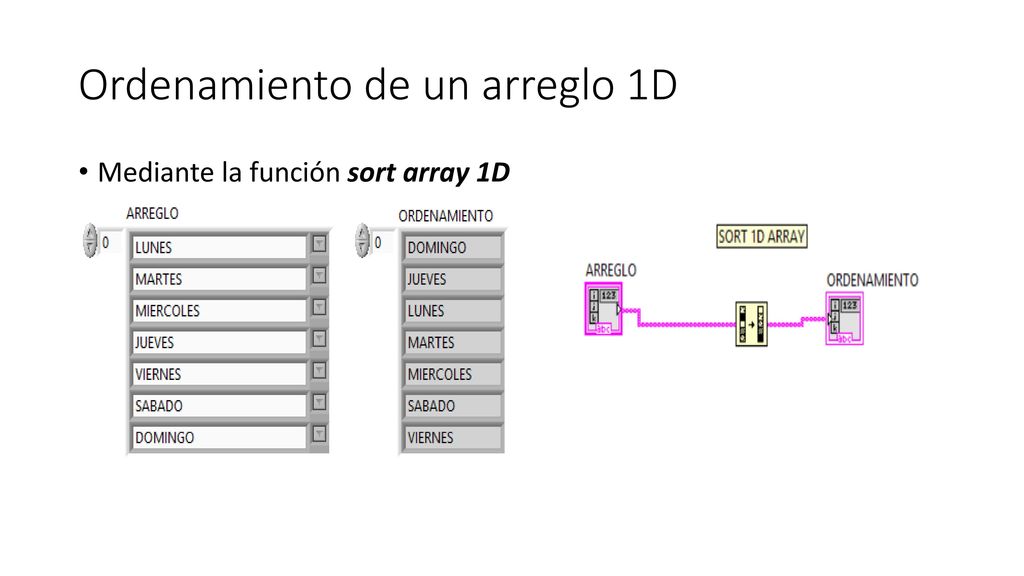

10 Ordenamiento de un arreglo 1D
Mediante la función sort array 1D

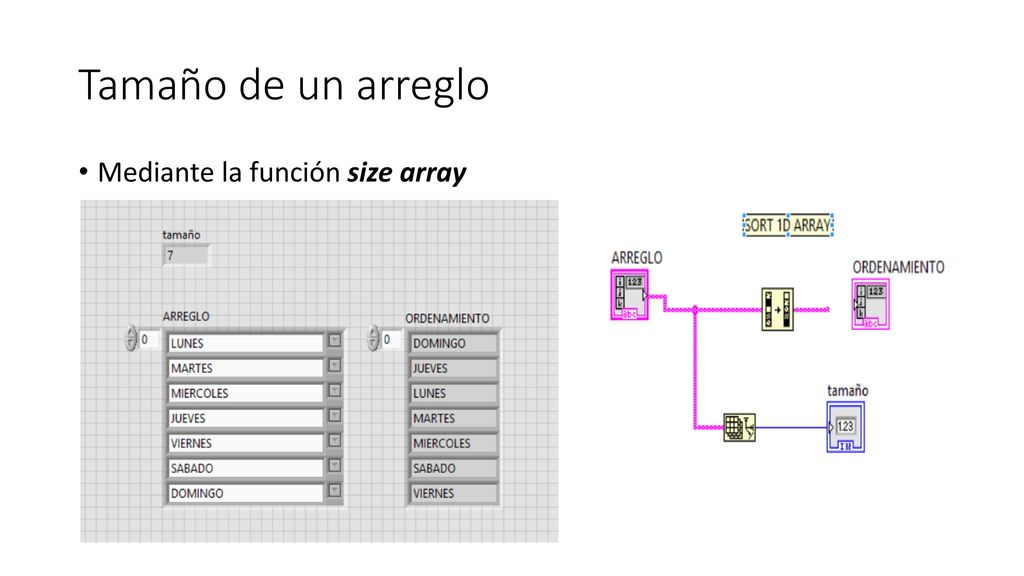

11 Tamaño de un arreglo Mediante la función size array

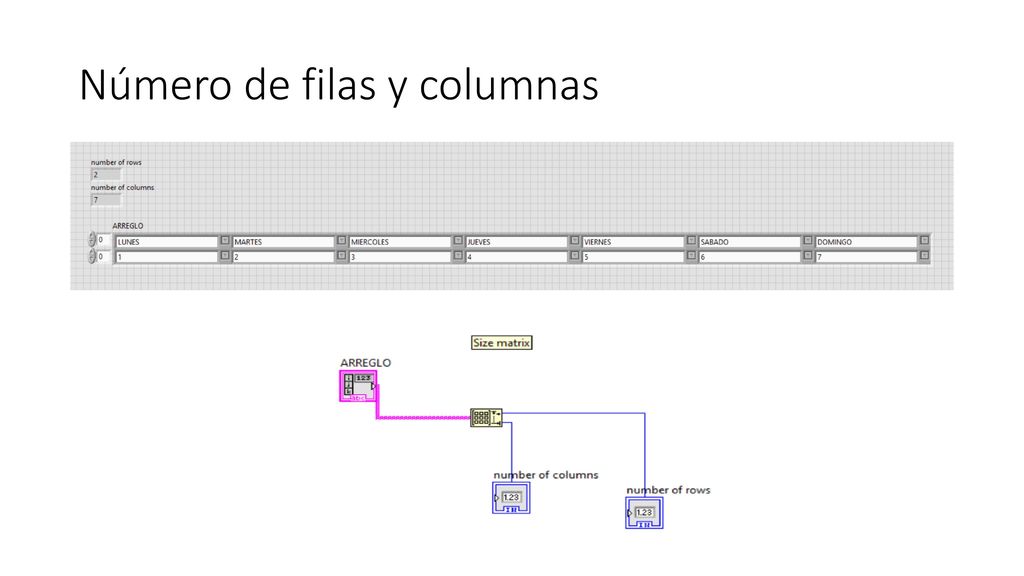

12 Número de filas y columnas

13 Busqueda de un elemento en una mátriz de 1D.
Mediante la función search 1D array

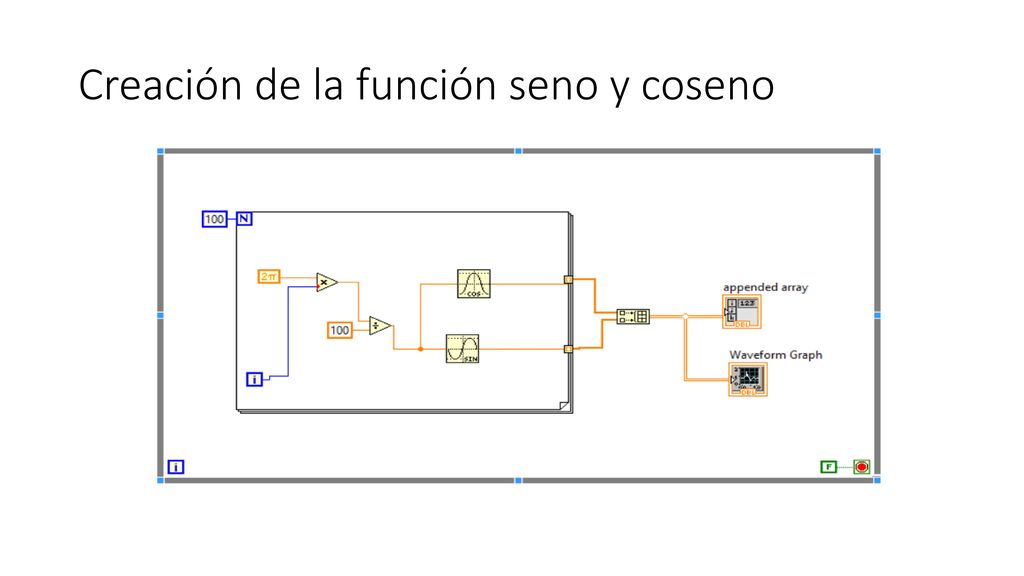

14 Creación de la función seno y coseno

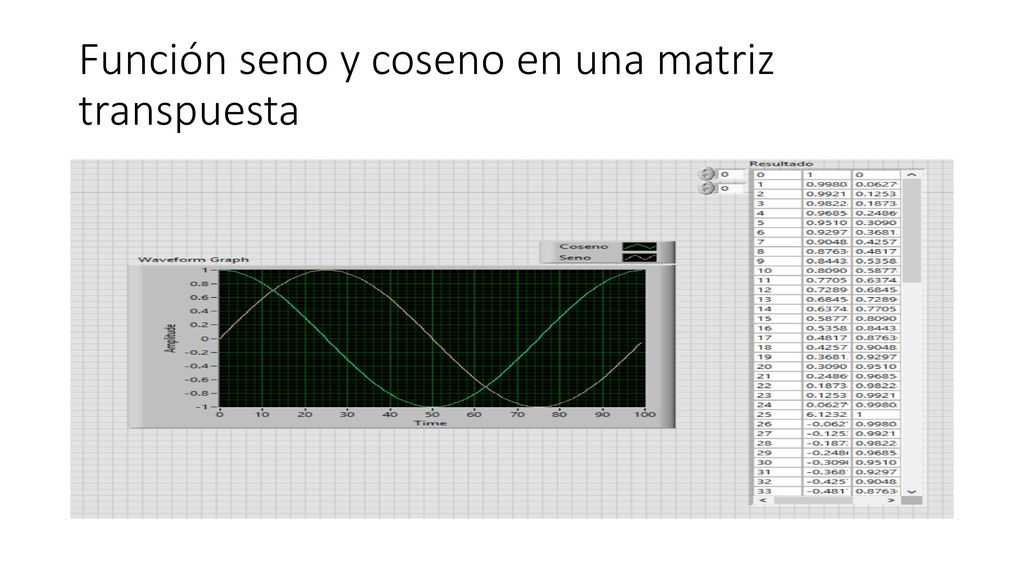

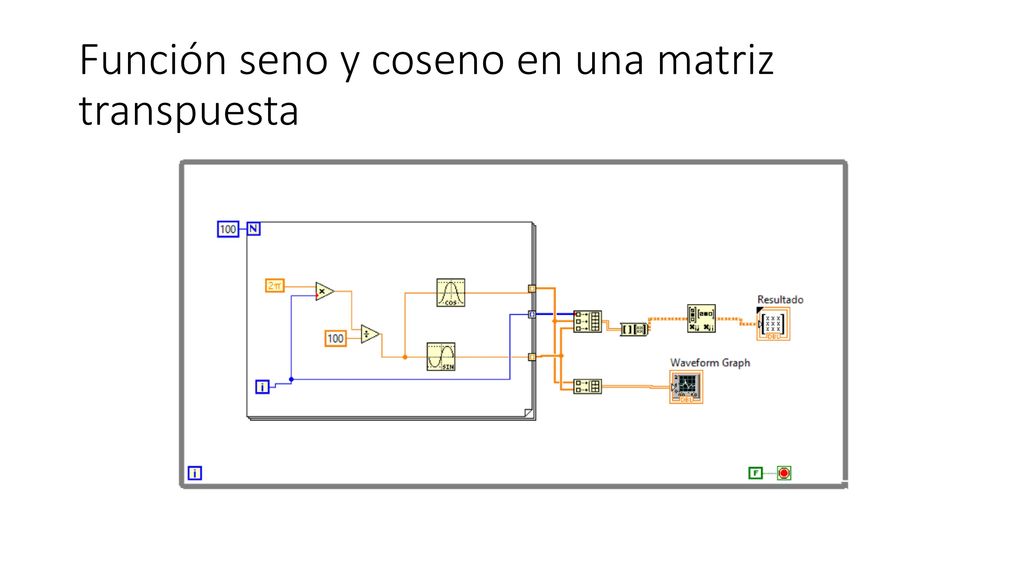

15 Función seno y coseno en una matriz transpuesta

16 Función seno y coseno en una matriz transpuesta

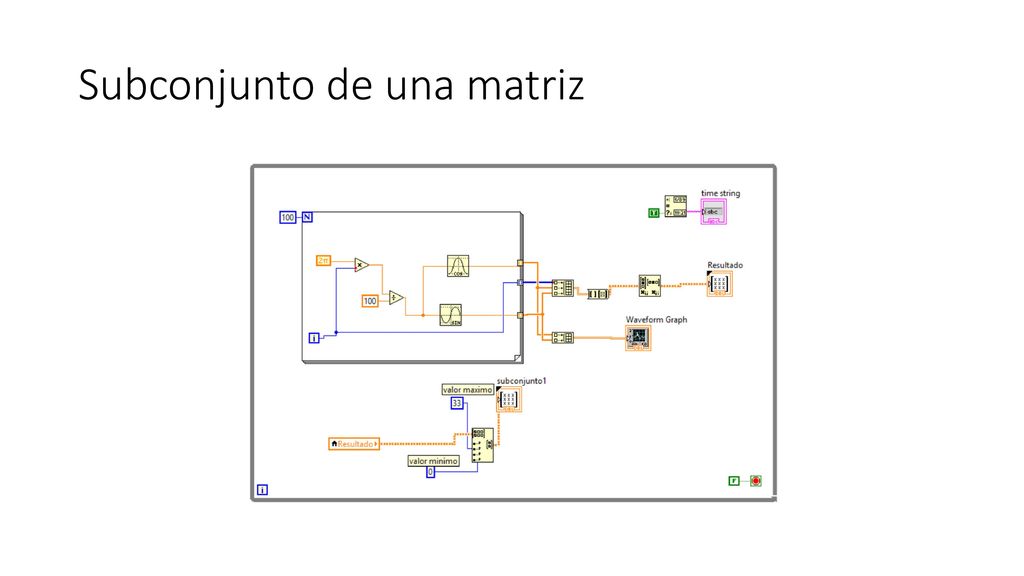

17 Subconjunto de una matriz

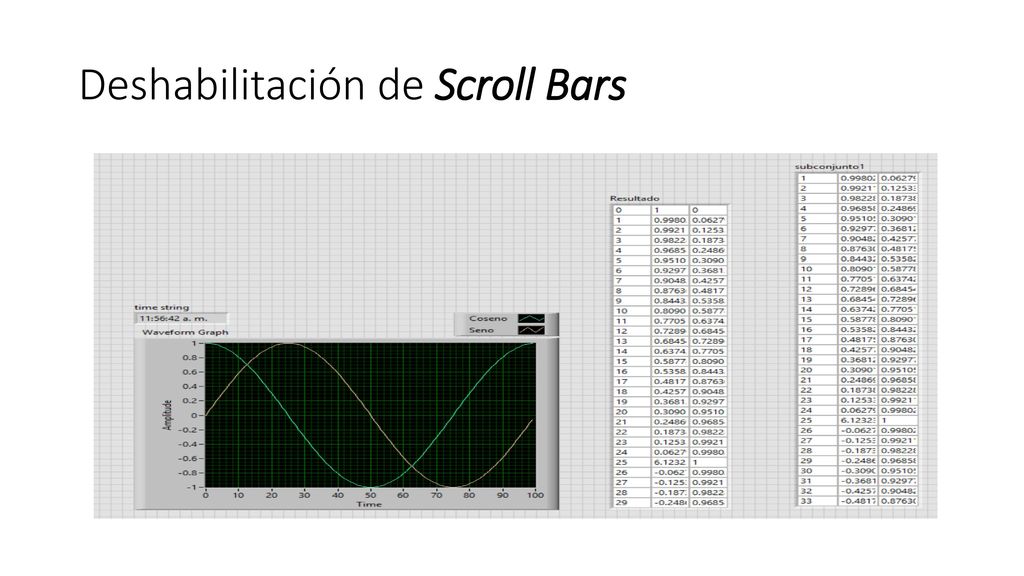

18 Deshabilitación de Scroll Bars

19 Ejercicio Desarrolle un programa que visualice en pantalla tres subconjuntos de la matriz original: Primer subconjunto de los elementos 0 al 33. Segundo subconjunto de los elementos 34 al 66. Tercer subconjunto de los elementos 67 al 99. Cada subconjunto visualice sus valores en un indicador grafico.

20

21

22 Creación de un vector de temperatura
Waveform Chart Modificar tiempo de muestreo/representation/double Exportar datos a clipboard y Excel Exportar la imagen

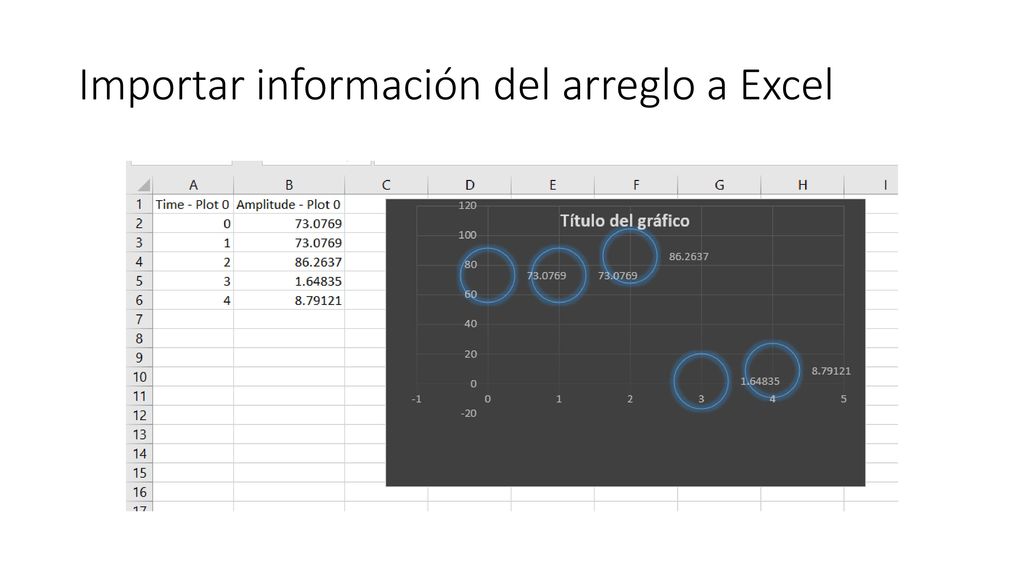

23 Importar información del arreglo a Excel

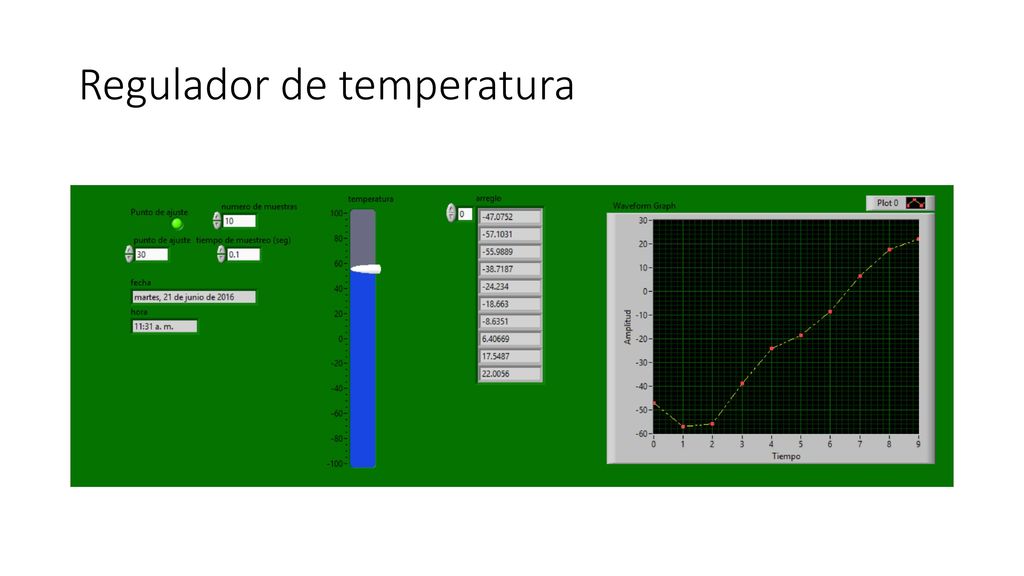

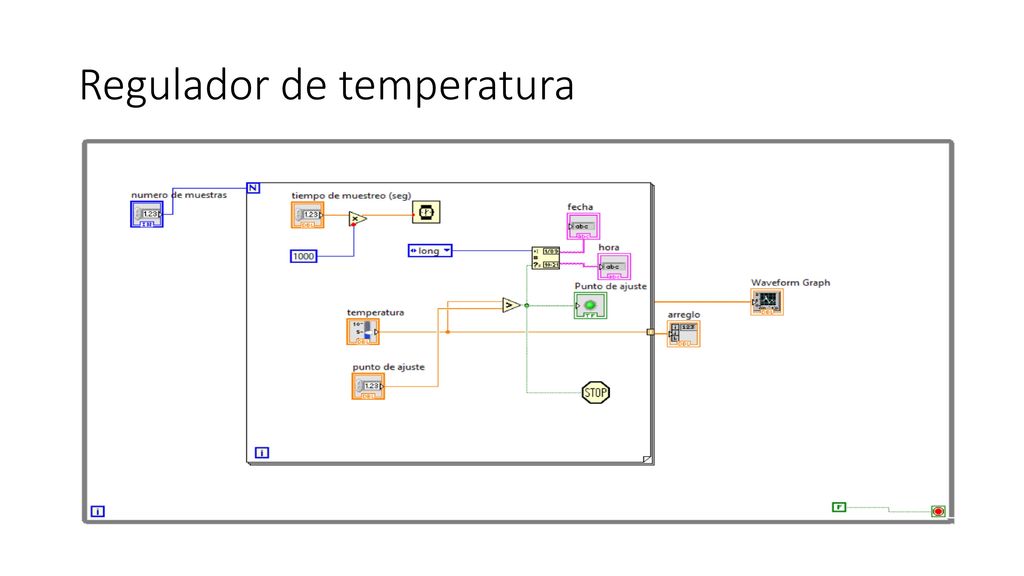

24 Regulador de temperatura

25 Regulador de temperatura

26 Clusters Estructura de datos que agrupa datos conjuntos.
Pueden contener datos de tipos diferentes a diferencia de los arrays. Similar a un registro de base de datos. Los elementos deben de ser todos controles o todos indicadores

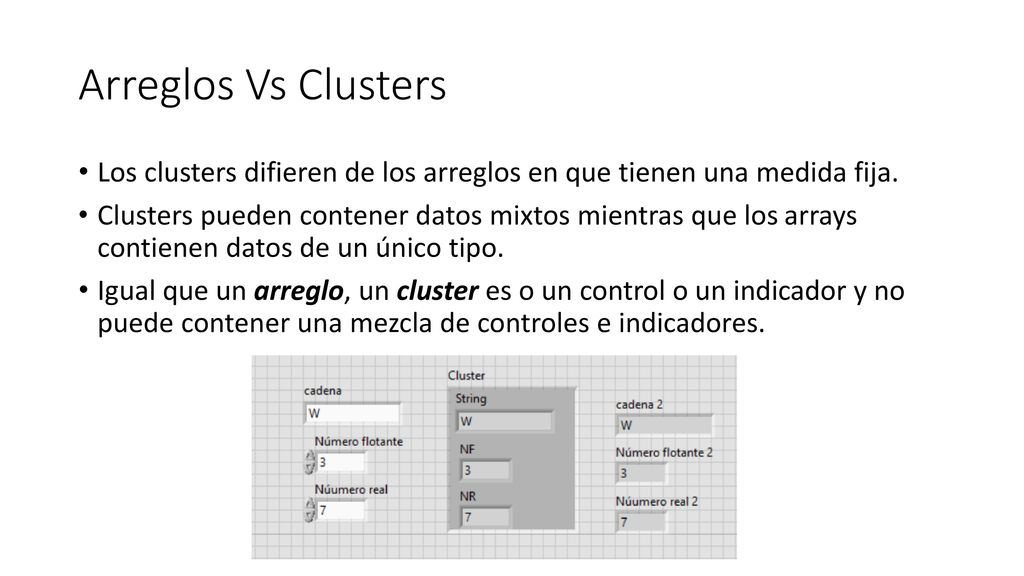

27 Arreglos Vs Clusters Los clusters difieren de los arreglos en que tienen una medida fija. Clusters pueden contener datos mixtos mientras que los arrays contienen datos de un único tipo. Igual que un arreglo, un cluster es o un control o un indicador y no puede contener una mezcla de controles e indicadores.

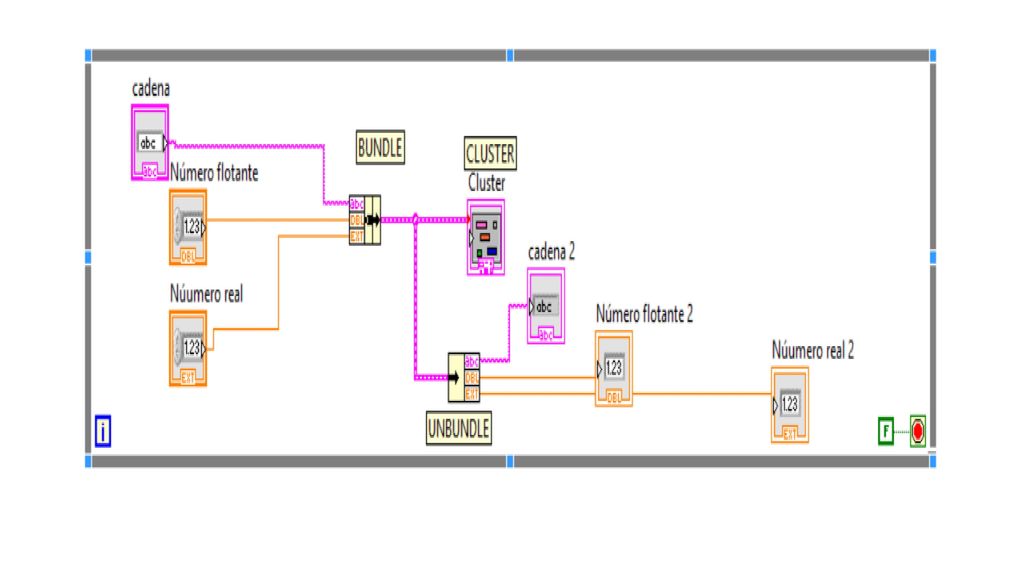

28

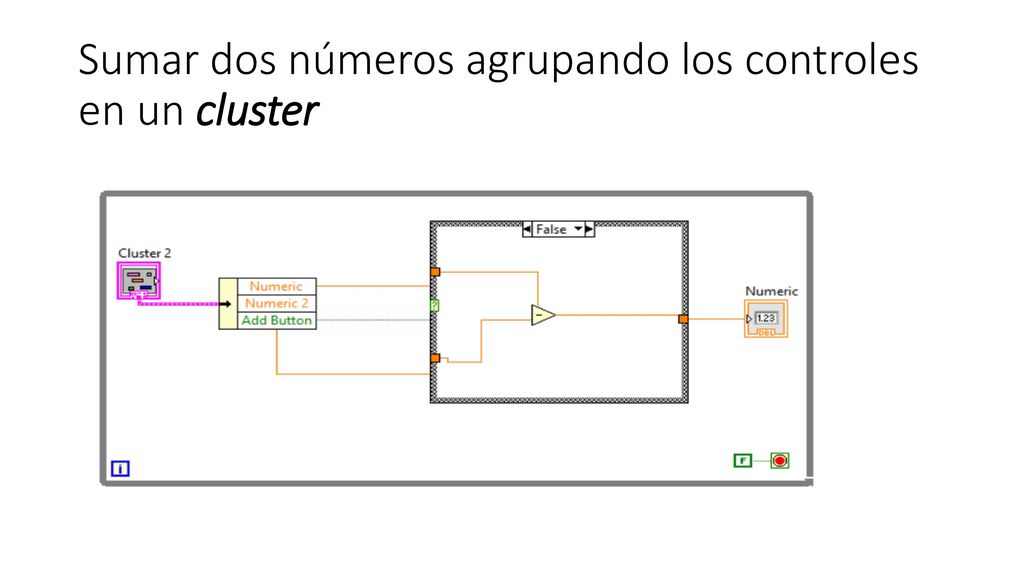

29 Sumar dos números agrupando los controles en un cluster
