POLIN C Especificación técnica de Producto:

Presentación del tema: "POLIN C Especificación técnica de Producto:"— Transcripción de la presentación:

1 POLIN C Especificación técnica de Producto:
CARRETERA SAN FELIPE KM 7.2 DELEGACION CERRO PRIETO MEXICALI B.C. Especificación técnica de Producto: POLIN C

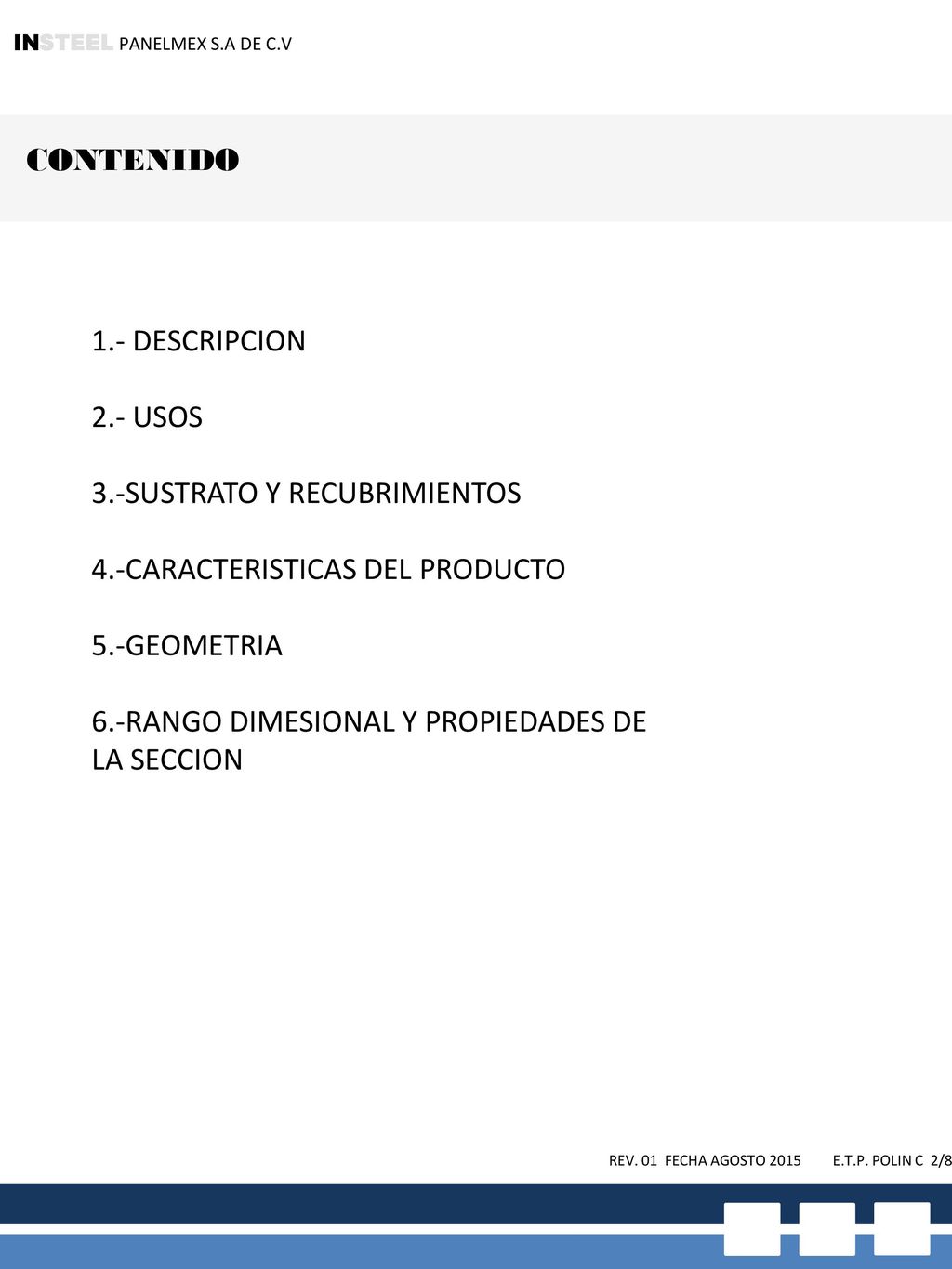

2 3.-SUSTRATO Y RECUBRIMIENTOS 4.-CARACTERISTICAS DEL PRODUCTO
INSTEEL PANELMEX S.A DE C.V CONTENIDO 1.- DESCRIPCION 2.- USOS 3.-SUSTRATO Y RECUBRIMIENTOS 4.-CARACTERISTICAS DEL PRODUCTO 5.-GEOMETRIA 6.-RANGO DIMESIONAL Y PROPIEDADES DE LA SECCION REV. 01 FECHA AGOSTO E.T.P. POLIN C 2/8

3 SUSTRATOS Y RECUBRIMIENTOS
INSTEEL PANELMEX S.A DE C.V DESCRIPCION Perfiles abiertos en forma de “ C “ fabricados con aceros estructurales, obtenidos de la lámina doblada, fabricados en calidad comercial o de alta resistencia. Utilizados para polines de cubiertas, largueros de fachadas, marcos de aberturas, pilares de soporte, travesaños y otros elementos estructurales. USOS Como estructura principal formando marcos para almacenes, casetas, cobertizos y aulas. Como estructura secundaria en cubiertas y fachadas de edificios prefabricados, naves industriales, centros comerciales, etc. SUSTRATOS Y RECUBRIMIENTOS ACABADO : -Negro -Pintado (Primario color Gris*) - Galvanizado * GRADO : -Comercial - Alta Resistencia REV. 01 FECHA AGOSTO E.T.P. POLIN C 3/8 * SOLO BAJO PEDIDO Y SUJETO A DISPONIBILIDAD

4 CARACTERISTICAS DEL PRODUCTO
INSTEEL PANELMEX S.A DE C.V CARACTERISTICAS DEL PRODUCTO Los polines que se solicitan pintados son recubiertos por una capa de primario acrílico base aceite, diseñado para proteger las piezas durante su traslado y montaje. No es la intención que sea considerado como recubrimiento de acabado ni que prevenga la oxidación por largos periodos de tiempo PATRON DE PERFORACIONES PARA ALMA: Las perforaciones en el alma están disponibles en peraltes desde 6” hasta 12” Las perforaciones se harán únicamente en piezas iguales de 5 o mas unidades. Las perforaciones posibles son: Oblongas verticales de 5/8” x 1” Oblongas horizontales 5/8” X 1” La distancia mínima desde el extremo del polín hasta el centro de las primeras perforaciones es de 1”. Perforaciones redondas ( Diam. 5/8”) solo bajo consulta técnica con las mismas condiciones de las oblongas, sin garantizar coincidencias para aplicaciones en cajón. Los polines en “C” no pueden ser perforados en los patines. Longitud máxima mts. (Máximo recomendable 14 mts.)* Longitud mínima 3.00 mts. *En polín mayor a 11mts A.R. se puede presentar curvatura, +/- 1” REV. 01 FECHA AGOSTO E.T.P. POLIN C 4/8

5 CARACTERISTICAS DEL PRODUCTO
INSTEEL PANELMEX S.A DE C.V CARACTERISTICAS DEL PRODUCTO PERFORACIONES ESTANDAR* Plg" (mm) D J 6" (152.4) 2" (50.8) 8" (203.2) 4" (101.6) 10"(254) Mínimo 4"(101.6) 10" (254) 6"(152.4) 12"(304.8) Mínimo /16” (166.68) 8"(203.2) *APLICABLE SOLO A MEDIDAS ESTANDAR ESPECIFICADAS EN LA TABLA DE LA PAGINA 7 IMPORTANTE: debido a las propias tolerancias en largos, camber y otras medidas, no se garantiza la funcionalidad o coincidencia de perforaciones en Polines “C” en la aplicación en caja o struts. El numero de tornillos que se usen para sujetar el polín a la estructura (por medio de un clip o placa), debe ser determinado por el diseñador de acuerdo a las cargas actuantes que deberán ser resistidas por la conexión. REV. 01 FECHA AGOSTO E.T.P. POLIN C 5/8

6 CARACTERISTICAS DEL PRODUCTO
INSTEEL PANELMEX S.A DE C.V CARACTERISTICAS DEL PRODUCTO TOLERANCIAS PARA MATERIA PRIMA Y PRODUCTO TERMINADO POLINERIA Distancia entre perforaciones (+/- 3mm) Capa Húmeda Mínimo : 0.001” Longitud de polín Polín Alta Resistencia: +/- 5mm Polín Comercial: +/- 5mm Dimensiones: Peralte +/-3.2mm Patín +/- 4mm Ceja /- 2mm GEOMETRIA REV. 01 FECHA AGOSTO E.T.P. POLIN C 6/8

7 RANGO DIMENSIONAL Y PROPIEDADES DE LA SECCION
INSTEEL PANELMEX S.A DE C.V RANGO DIMENSIONAL Y PROPIEDADES DE LA SECCION REV. 01 FECHA AGOSTO E.T.P. POLIN C 7/8

8 INSTEEL PANELMEX S.A DE C.V
INSTEEL PANELMEX proporciona esta información como respaldo para la aplicación de los productos, por lo que no se podrá hacer responsable del mal uso que se le pudiera dar; se recomienda la asesoría a su propio cargo, cuenta y riesgo, de un especialista que verifique la aplicabilidad de la misma. INSTEEL PANELMEX bajo ninguna circunstancia será responsable por la instalación y/o accesorios utilizados para la instalación de el ( los) producto (s) comercializado (s). INSTEEL PANELMEX expresamente renuncia a cualquier garantía, expresa o implícita. Al hacer disponible esta información no esta prestando servicios profesionales y no asume deberes o responsabilidades con respecto a persona alguna que haga uso de dicha información. De igual modo no será responsable por alguna reclamación, demanda, lesión, perdida, gasto, costo honorarios legales o responsabilidad de algún tipo que en alguna forma surja de o este conectada con el uso de la información contenida en esta publicación, ya sea o no que tal reclamación, demanda, lesión, perdida, gasto, costo, honorarios legales o responsabilidad resulte directa o indirectamente de alguna acción u omisión . Cualquier parte que utilice la información contenida en este manual asume toda la responsabilidad que surja de tal uso. Puesto que existen riesgos asociados con el manejo, instalación o uso del acero y sus accesorios recomendamos que las partes involucradas en el manejo, instalación o uso revisen las hojas de seguridad aplicables del material del fabricante, normas, reglamentos de la Secretaria del Trabajo y Previsión Social y otras agencias de gobierno que tengan jurisdicción sobre el manejo, instalación o uso, y otras publicaciones relevantes de practicas de construcción. REV. 01 FECHA AGOSTO E.T.P. POLIN C 8/8
