1 IPS Automatic Tool Probe Interface

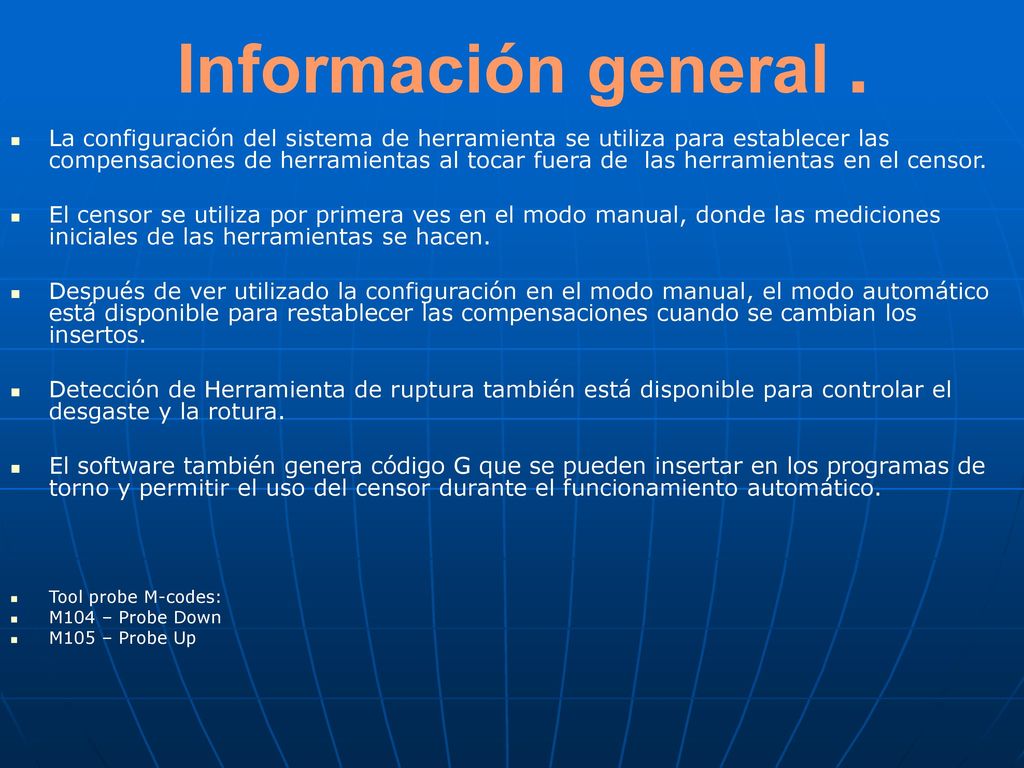

2 Información general . La configuración del sistema de herramienta se utiliza para establecer las compensaciones de herramientas al tocar fuera de las herramientas en el censor. El censor se utiliza por primera ves en el modo manual, donde las mediciones iniciales de las herramientas se hacen. Después de ver utilizado la configuración en el modo manual, el modo automático está disponible para restablecer las compensaciones cuando se cambian los insertos. Detección de Herramienta de ruptura también está disponible para controlar el desgaste y la rotura. El software también genera código G que se pueden insertar en los programas de torno y permitir el uso del censor durante el funcionamiento automático. Tool probe M-codes: M104 – Probe Down M105 – Probe Up

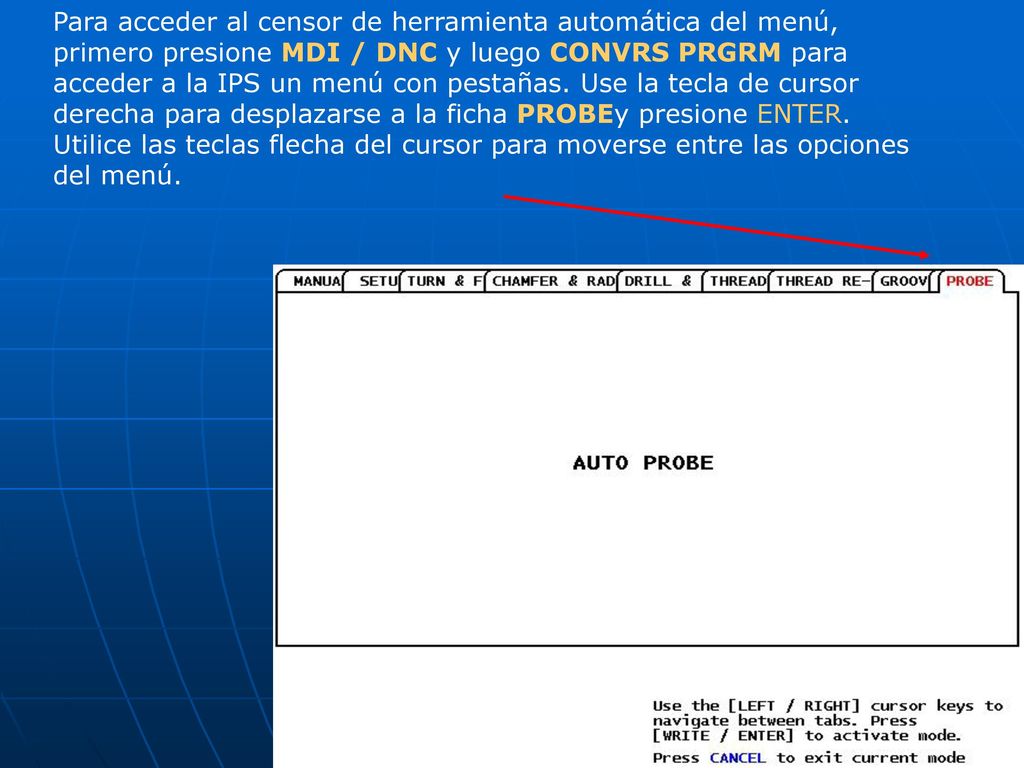

3 Para acceder al censor de herramienta automática del menú, primero presione MDI / DNC y luego CONVRS PRGRM para acceder a la IPS un menú con pestañas. Use la tecla de cursor derecha para desplazarse a la ficha PROBEy presione ENTER. Utilice las teclas flecha del cursor para moverse entre las opciones del menú.

4 Modo Manual. Seleccionar Op Mode “Manual” utilizando las teclas izquierda / flecha derecha del cursor, a continuación, presione ENTER o la tecla de la flecha del cursor hacia abajo.

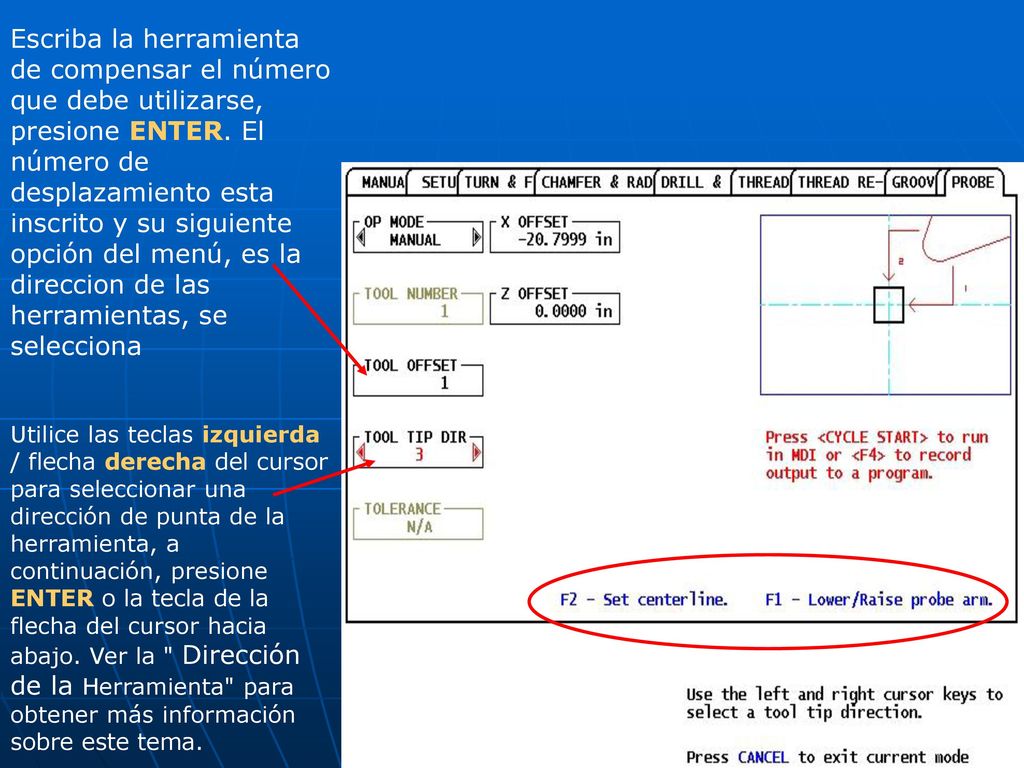

5 Escriba la herramienta de compensar el número que debe utilizarse, presione ENTER. El número de desplazamiento esta inscrito y su siguiente opción del menú, es la direccion de las herramientas, se selecciona Utilice las teclas izquierda / flecha derecha del cursor para seleccionar una dirección de punta de la herramienta, a continuación, presione ENTER o la tecla de la flecha del cursor hacia abajo. Ver la " Dirección de la Herramienta" para obtener más información sobre este tema.

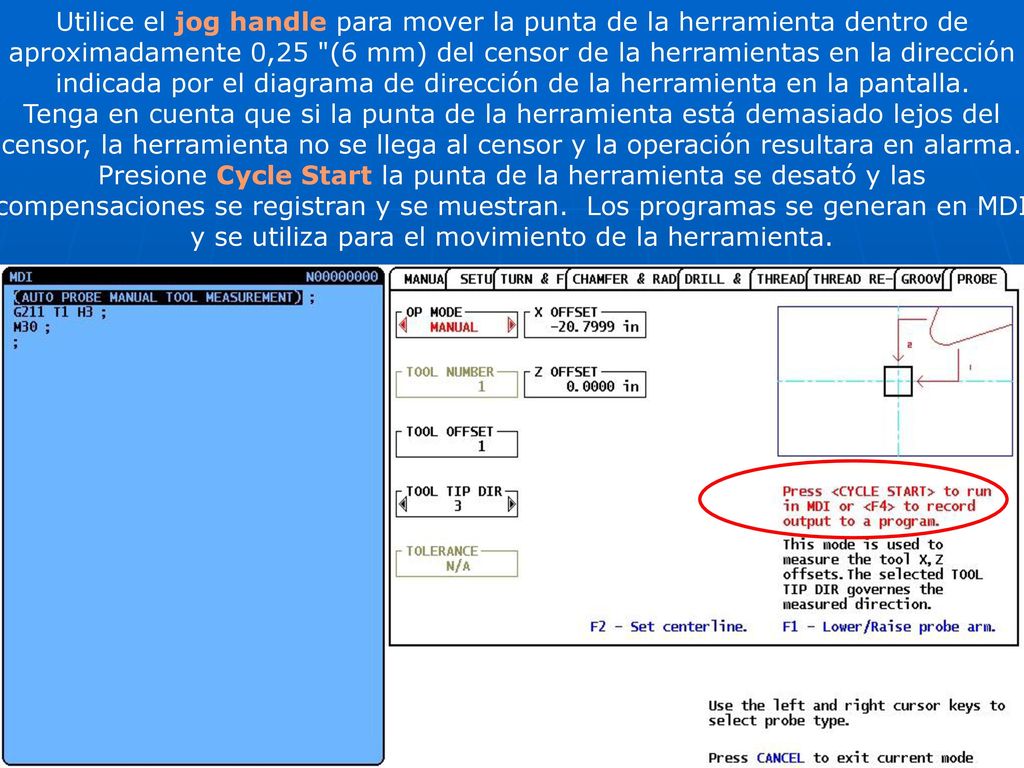

6 Utilice el jog handle para mover la punta de la herramienta dentro de aproximadamente 0,25 "(6 mm) del censor de la herramientas en la dirección indicada por el diagrama de dirección de la herramienta en la pantalla. Tenga en cuenta que si la punta de la herramienta está demasiado lejos del censor, la herramienta no se llega al censor y la operación resultara en alarma. Presione Cycle Start la punta de la herramienta se desató y las compensaciones se registran y se muestran. Los programas se generan en MDI y se utiliza para el movimiento de la herramienta.

7 Modo Automatico. Una vez que la herramienta de medición inicial se ha realizado en el modo manual para una herramienta en particular, el modo automático se puede utilizar para actualizar las compensaciones de esa herramienta en caso de desgaste de la herramienta o una inserción de reemplazo.

8 Modo de detección de Rotura.
Modo de detección de rotura se compara la medición actual de la herramienta contra la cifra facilitada, y se aplica un valor de tolerancia definida por el usuario. Si la diferencia en las mediciones es mayor que la tolerancia definida, se genera una alarma y se detiene la operación.

9 Orientación de puntas Imaginarias.

10 Application Department Oxnard ca, 93030
Prepared by Haas Automation Application Department Oxnard ca, 93030
