1 La Fuente De Poder Presentación Componentes Físicos Fuentes AT y ATX
Daños y Precauciones Voltajes De La Fuente

2 Algunas de las partes físicas del dispositivo

3 Se Pueden Clasificar En Elementos Externos De Funcion
Ejemplo el toma que nos facilita la entrada de corriente (D C) al sistema primeramente a la fuente

4 Funciones de los componentes internos
Dentro de esta hallamos los disipadores del circuito de conducción, luego de que la corriente se halle dentro tenemos una espacie de conversión llevando los electrones positivos y negativos por vías distintas y ocasionalmente una vía para la tierra, luego de este proceso obtenemos las salidas a través de unos conectores en distintivos colores, lo que nos permite diferenciar los voltajes.

5

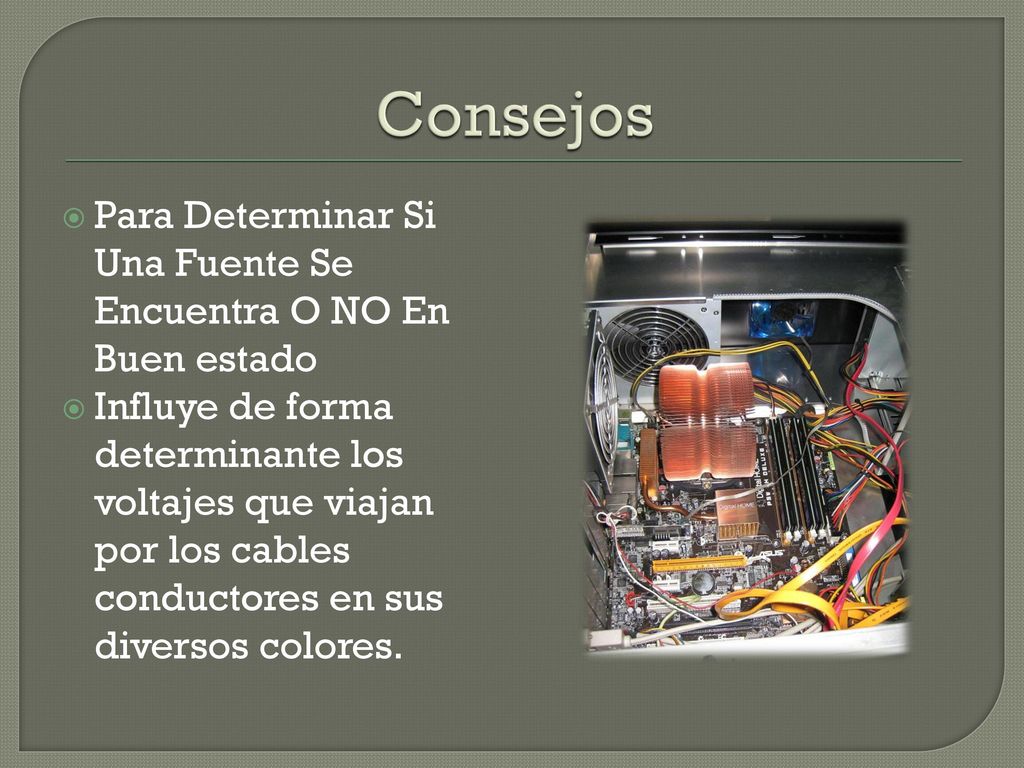

6 Consejos Para Determinar Si Una Fuente Se Encuentra O NO En Buen estado Influye de forma determinante los voltajes que viajan por los cables conductores en sus diversos colores.

7 Voltajes Rojo=5 Amarillo=12 Azul=-12 Blanco=-5 Violeta=5 Café=3,3
Naranja=3,3 Gris=5

8 Fuentes AT Esta lleva 4 cables estandarizados con los colores, siendo Blanco, Negro, Azul Y Marrón, que salen de la fuente y se dirigen al interruptor de encendido el cual esta conectado en la parte frontal de la caja y tiene 4 contactos, estos deben conectarse con los cables, siendo su secuencia de la siguiente forma: el cable blanco lleva delante el cable azul y el cable negro se forma con el marrón.

9 Fuentes ATX Estas a diferencia de las AT, mantienen constante envió de energía a la BOARD, por ello sale un solo cable que se conecta a la misma con un conector hembra que posee 20 contactos por lo cual cuando se da la orden de apagar efectúa un mecanismo de corte de corriente a los dispositivos, es decir se apaga automáticamente pero siempre queda pasando una pequeña cantidad de corriente. Además tiene una línea de tensión de 3 volt, para suministrar niveles de tensión menores, tiene dos líneas que transportan la señal Stan by que sirve para que siga conectado el computador a pesar de que este apagado.
