Puesto de trabajo Osciloscopio Entrenador: fuentes

Presentación del tema: "Puesto de trabajo Osciloscopio Entrenador: fuentes"— Transcripción de la presentación:

1 Puesto de trabajo Osciloscopio Entrenador: fuentes
Placa para conexiones Elementos de circuitos Resistencias

2 Placa para conexión º +15V º º +5V º -15V º º Grnd º -5V
Fuente constante: º V º Grnd º V Fuente variable: º V º º V º Cuatro bloques aislados como los mostrados en la figura En cada bloque, los cinco puntos están conectados en vertical, correspondiendo a un nudo (la línea mostrada), y aislados en horizontal

3 Ejemplo de conexión Cable rojo a +5V de la fuente
Cable negro a tierra de la fuente Punta activa de la sonda Punta de tierra ¡La tierra de la sonda debe estar conectada a la tierra de la fuente!

4 Identificación de Resistencias
% % Plateado Plateado Otra identificación La letra R se usa para W; K (Kilo) y M (Mega). La letra se coloca en el lugar de la coma decimal. Para la tolerancia se utilizan las letras: F 1%, G 2%, J 5%, K 10%, M 20% 1R5G (1.5W, 2%) % % Dorado Dorado Negro Negro % % Marrón Marrón % % Rojo Rojo K K Naranja Naranja K K Amarillo Amarillo K % K % Verde Verde M % M % Azul Azul M % M % Violeta Violeta 8 8 Gris Gris 9 9 Blanco Blanco La resistencia del ejemplo Violeta-Rojo-Naranja (ceros) =72000W = 72KW

5 Multímetro Mando selector de la operación Unidades F1 ac F2 dc
Conexión como amperímetro Conexión común Conexión como voltímetro/ohmímetro

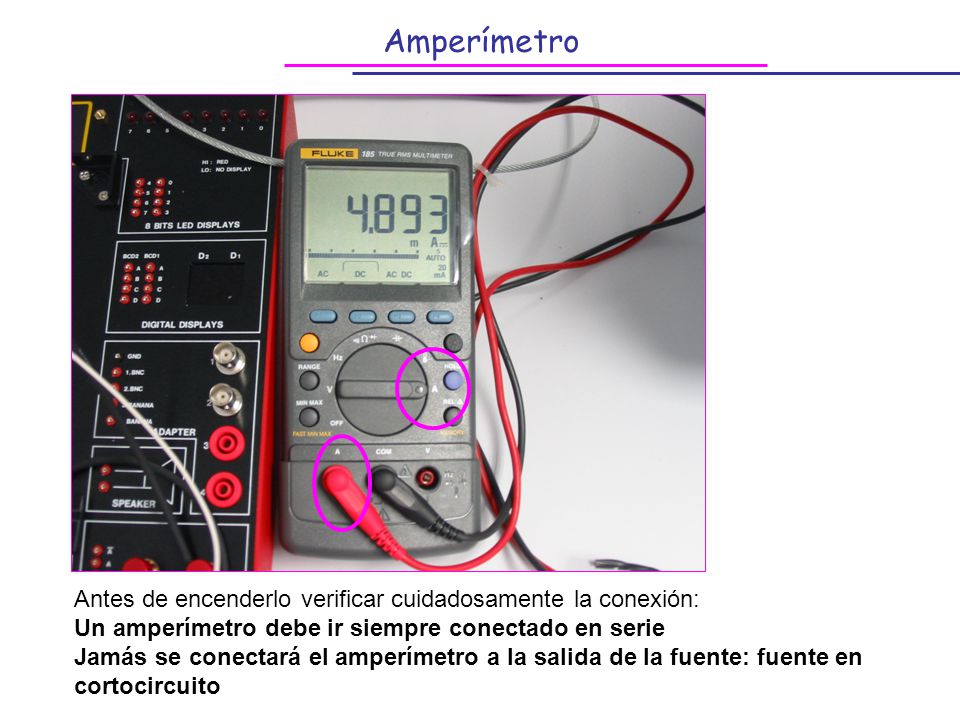

6 Amperímetro Antes de encenderlo verificar cuidadosamente la conexión:
Un amperímetro debe ir siempre conectado en serie Jamás se conectará el amperímetro a la salida de la fuente: fuente en cortocircuito

7 Osciloscopio Botón encendido Foco/luminosidad Cambios de escala
Voltios/división Selector de medida: Selecciona el tipo de magnitud a medir Selector de medida Dos canales de entrada de señal Eje y Entrada de las sondas con cable coaxial Base de tiempos Eje x

8 El osciloscopio como voltímetro
Lectura de la medida : 2,5 div × 2V/div 5V Origen de escala: Comprobar que corresponde con la traza de tierra Escala: 2V/div

9 Medida simultánea de tensión e intensidad
R1 A + - R2 V0 Para el montaje experimental se aconseja: Con la fuente apagada, montar el circuito serie, incluyendo el amperímetro. Montar el voltímetro en paralelo entre los terminales a medir (sondas osciloscopio) Encender la fuente R1 A + - R2 V V R1 A + - R2 V0 ó bien V0

10 Visualización de una señal alterna
100ms/división f=5,030kHz Medida de las características de una onda Periodo T (2 divisiones) T=2×100ms=200ms Frecuencia f=1/T =1/200ms=5kHz Tensión pico a pico Vpp (2 div) Vpp=2x2V=4V Amplitud de la onda A=Vpp/2=2V T Vpp 2V/división
