Tarjetas Controladoras

Presentación del tema: "Tarjetas Controladoras"— Transcripción de la presentación:

1

2 Tarjetas Controladoras
CONTROL DE ACCESO Tarjetas Controladoras

3 SOFTWARE Y MODELOS

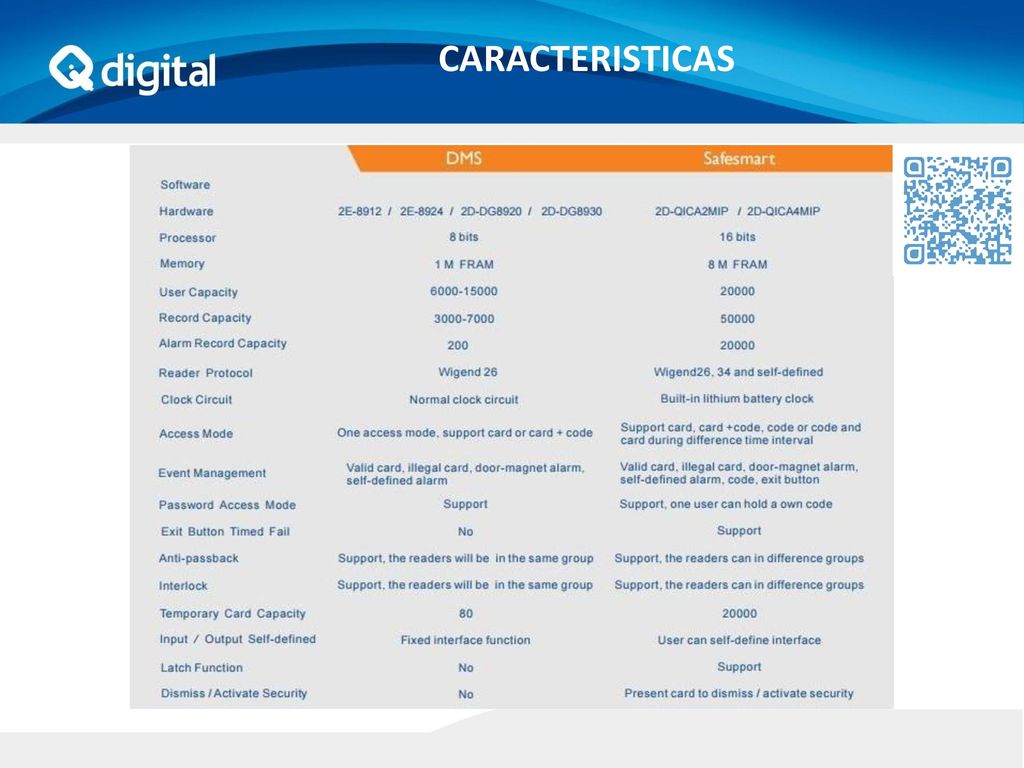

4 CARACTERISTICAS

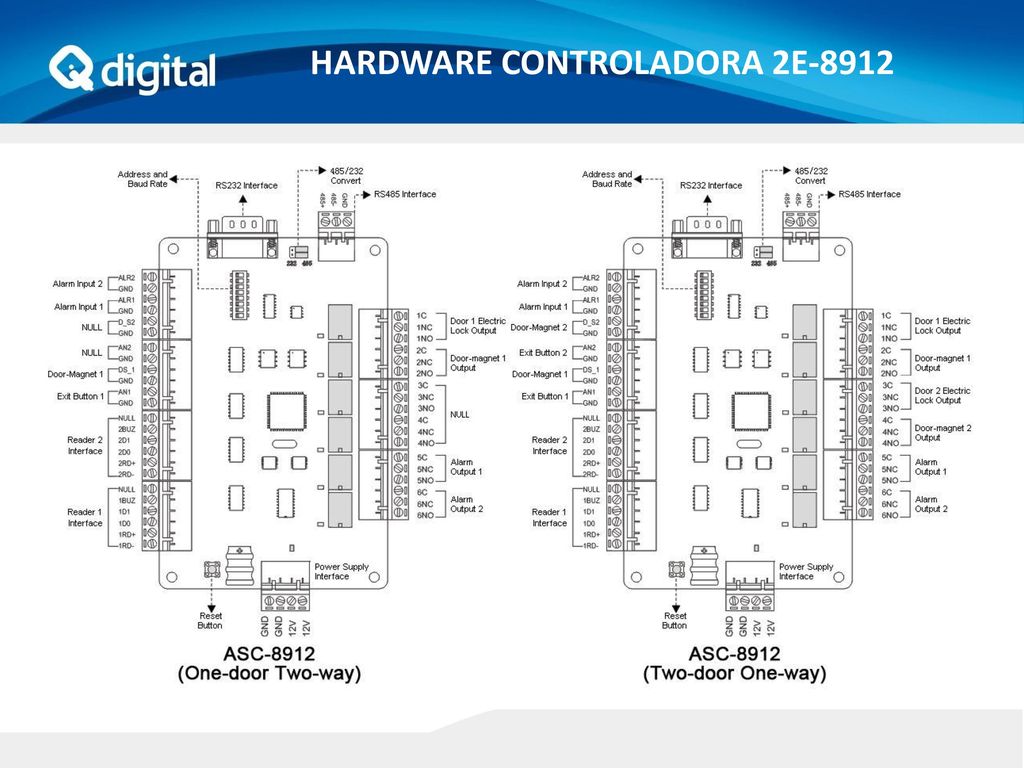

5 HARDWARE CONTROLADORA 2E-8912

6 HARDWARE CONTROLADORA 2E-8924

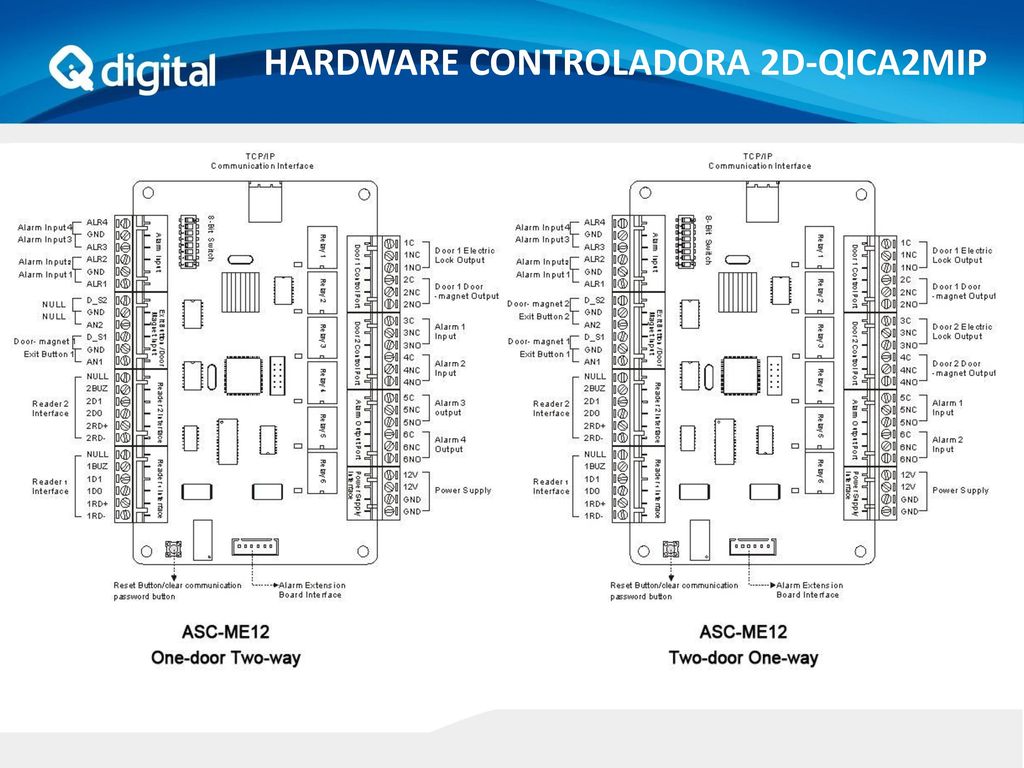

7 HARDWARE CONTROLADORA 2D-QICA2MIP

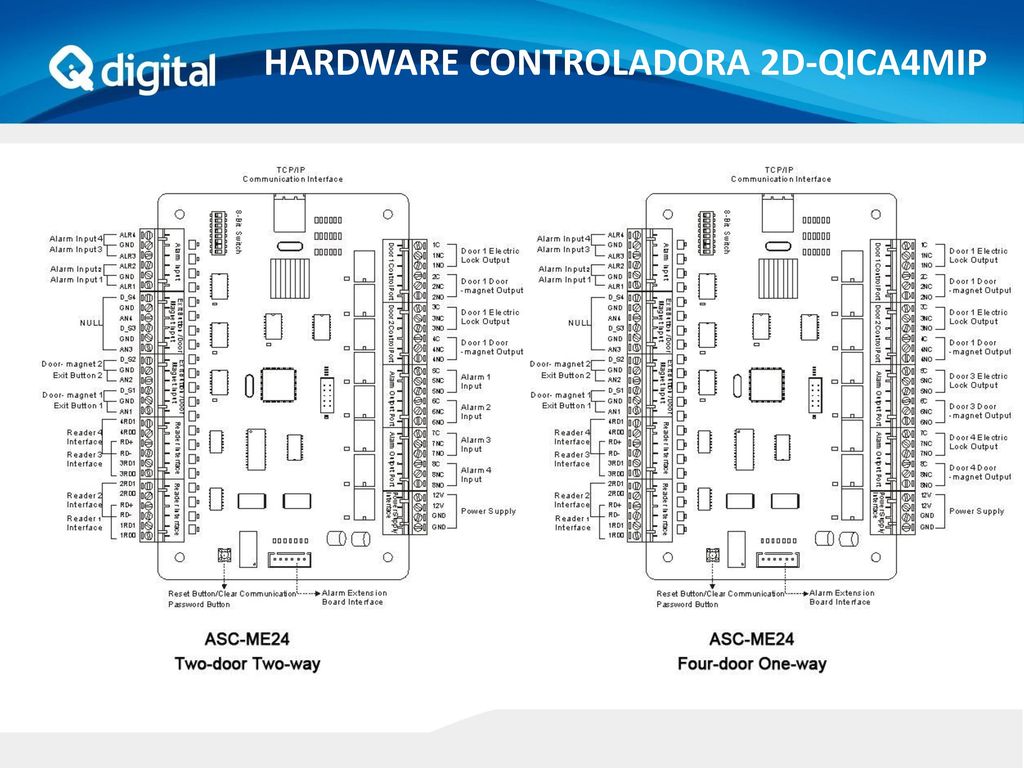

8 HARDWARE CONTROLADORA 2D-QICA4MIP

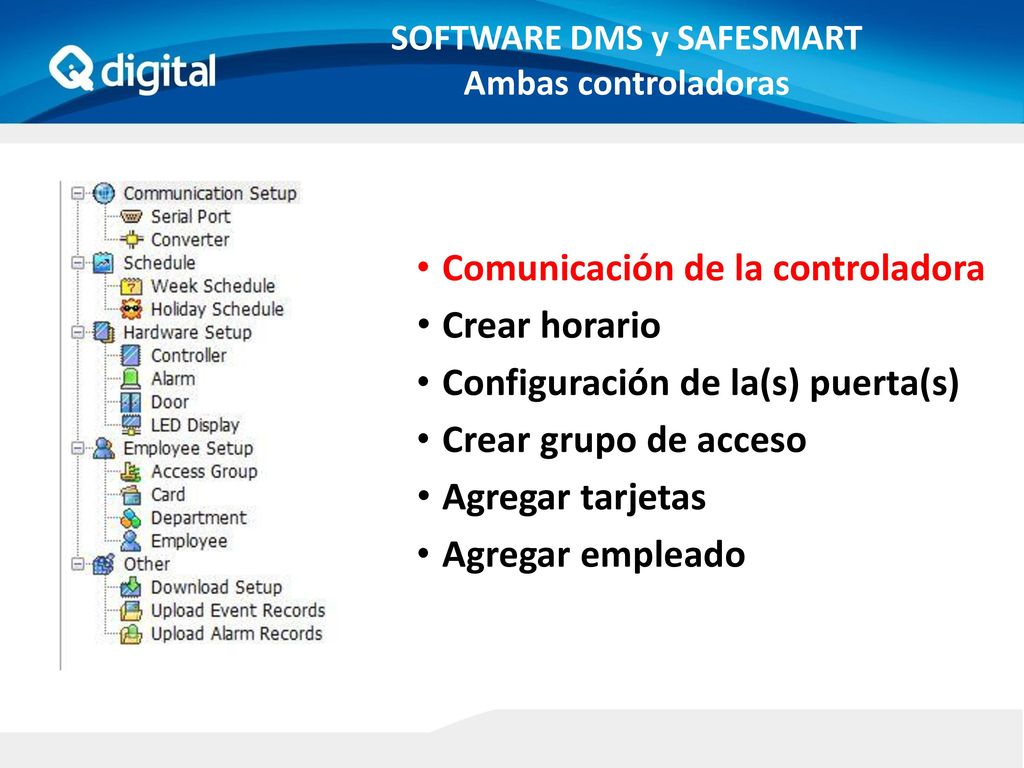

9 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Agregar empleado

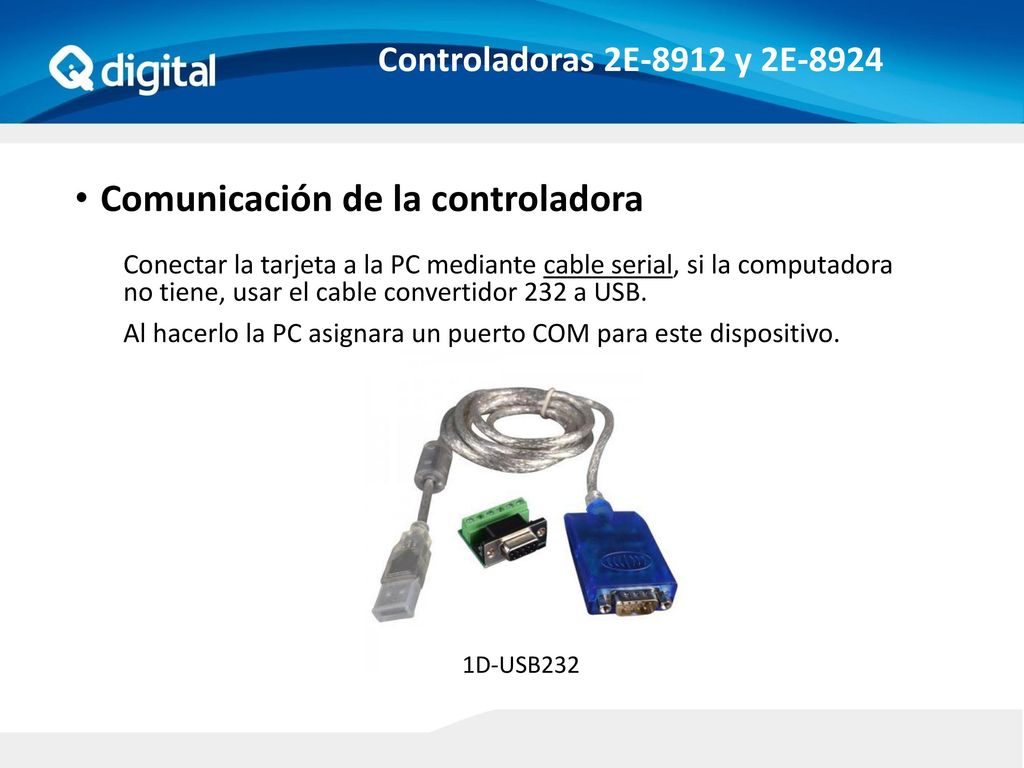

10 Comunicación de la controladora
Controladoras 2E-8912 y 2E-8924 Comunicación de la controladora Conectar la tarjeta a la PC mediante cable serial, si la computadora no tiene, usar el cable convertidor 232 a USB. Al hacerlo la PC asignara un puerto COM para este dispositivo. 1D-USB232

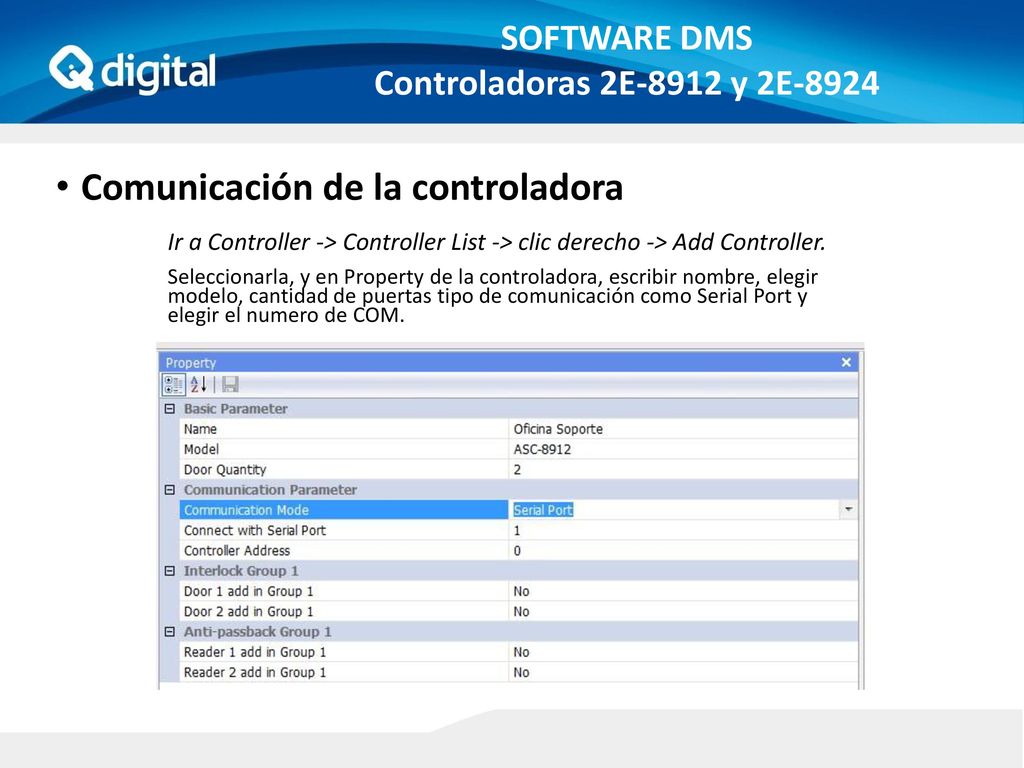

11 Comunicación de la controladora

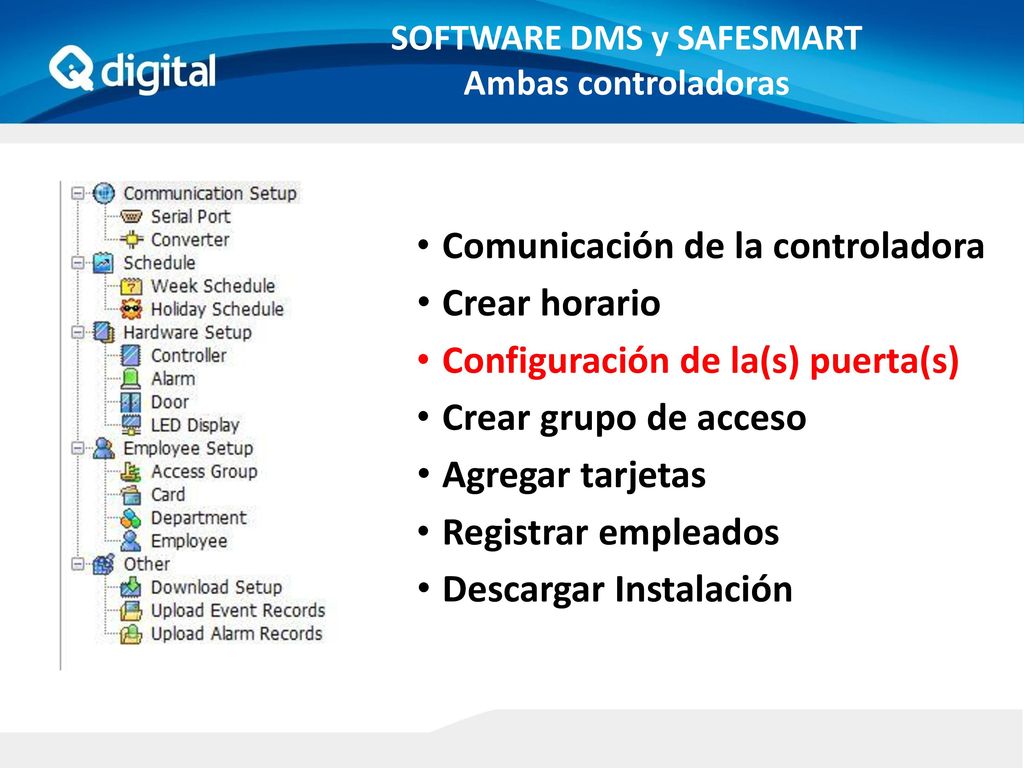

SOFTWARE DMS Controladoras 2E-8912 y 2E-8924 Comunicación de la controladora Ir a Controller -> Controller List -> clic derecho -> Add Controller. Seleccionarla, y en Property de la controladora, escribir nombre, elegir modelo, cantidad de puertas tipo de comunicación como Serial Port y elegir el numero de COM.

12 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Agregar empleado

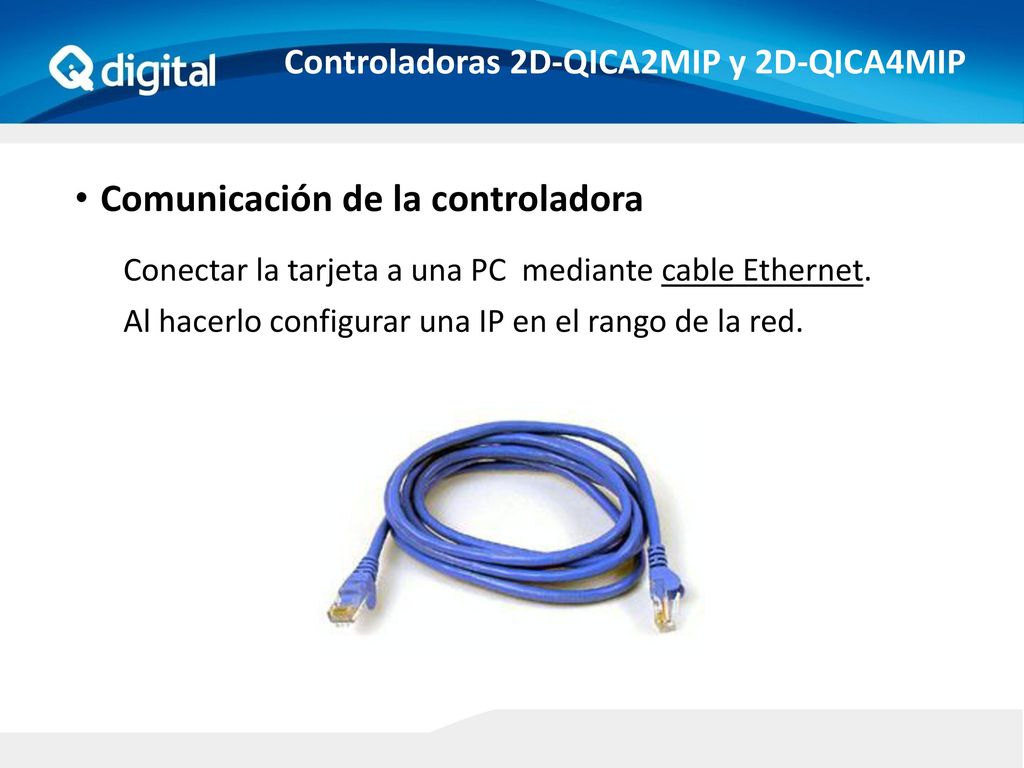

13 Comunicación de la controladora

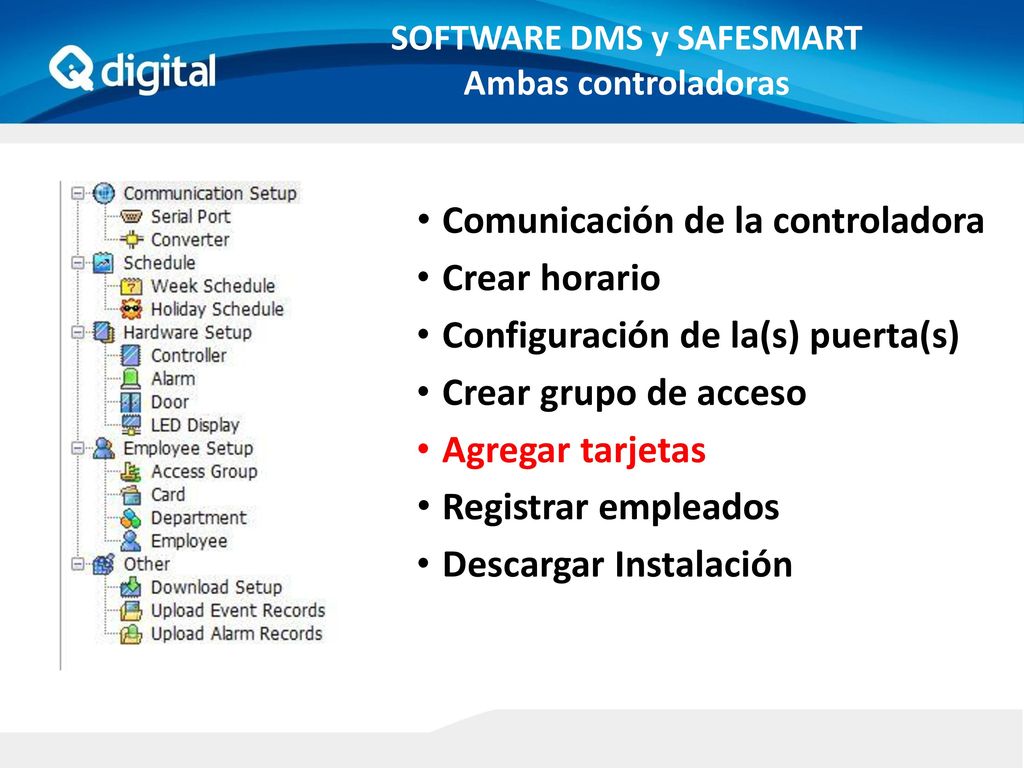

Controladoras 2D-QICA2MIP y 2D-QICA4MIP Comunicación de la controladora Conectar la tarjeta a una PC mediante cable Ethernet. Al hacerlo configurar una IP en el rango de la red.

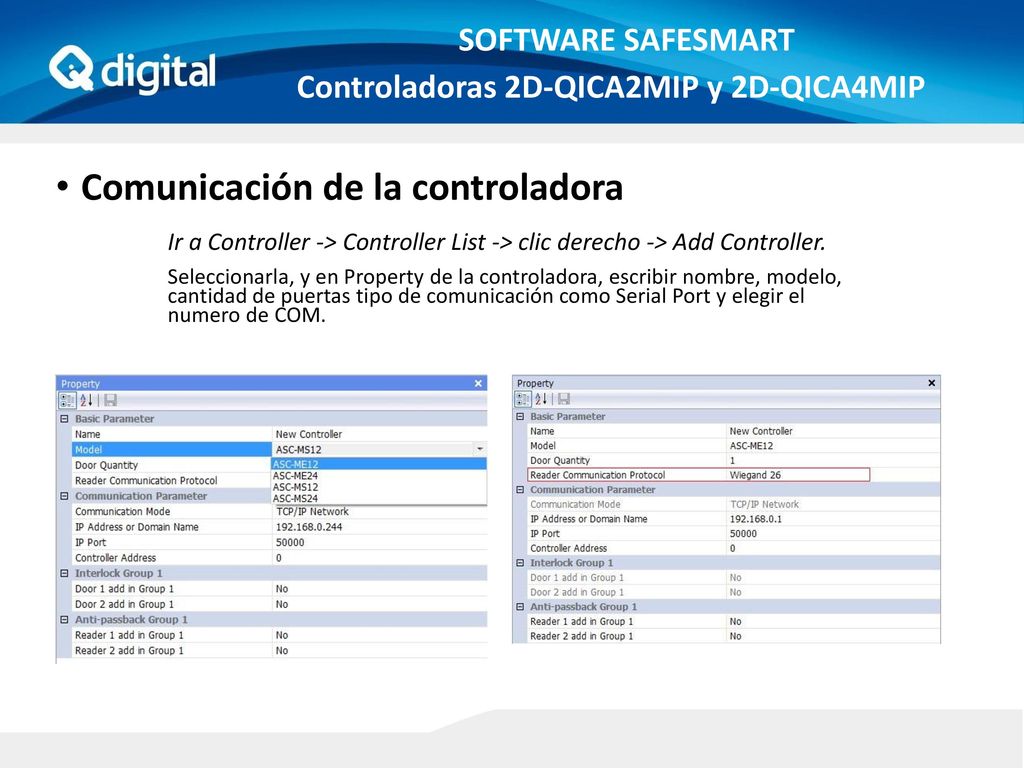

14 Comunicación de la controladora
SOFTWARE SAFESMART Controladoras 2D-QICA2MIP y 2D-QICA4MIP Comunicación de la controladora Ir a Controller -> Controller List -> clic derecho -> Add Controller. Seleccionarla, y en Property de la controladora, escribir nombre, modelo, cantidad de puertas tipo de comunicación como Serial Port y elegir el numero de COM.

15 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

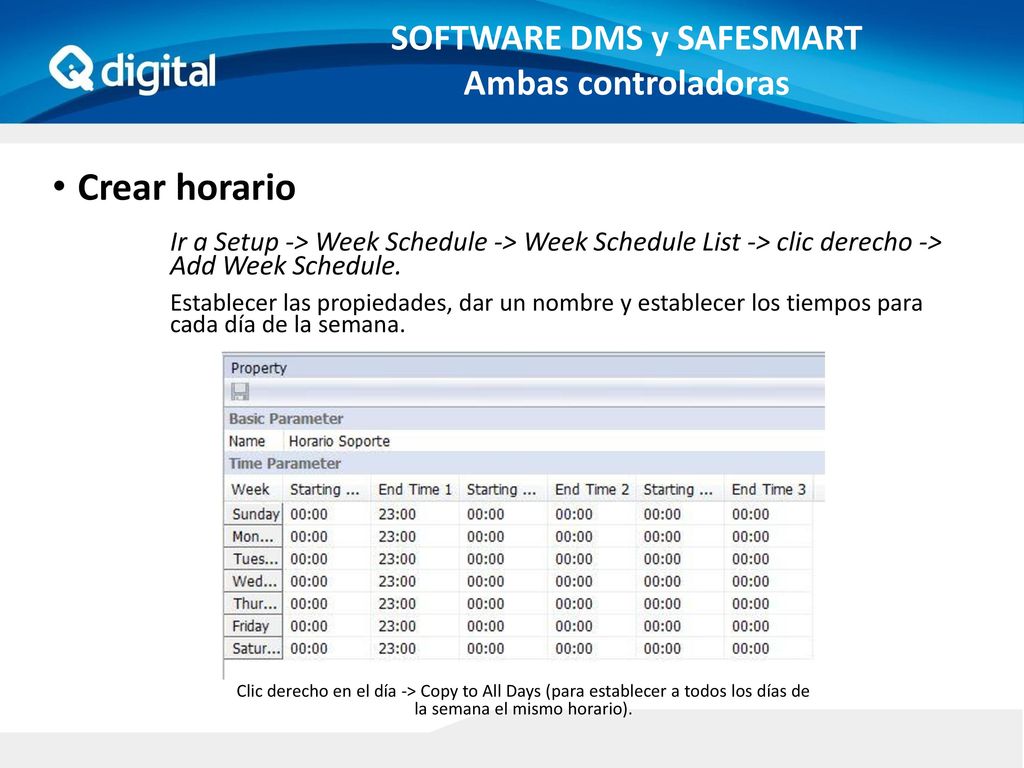

16 SOFTWARE DMS y SAFESMART
Ambas controladoras Crear horario Ir a Setup -> Week Schedule -> Week Schedule List -> clic derecho -> Add Week Schedule. Establecer las propiedades, dar un nombre y establecer los tiempos para cada día de la semana. Clic derecho en el día -> Copy to All Days (para establecer a todos los días de la semana el mismo horario).

17 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

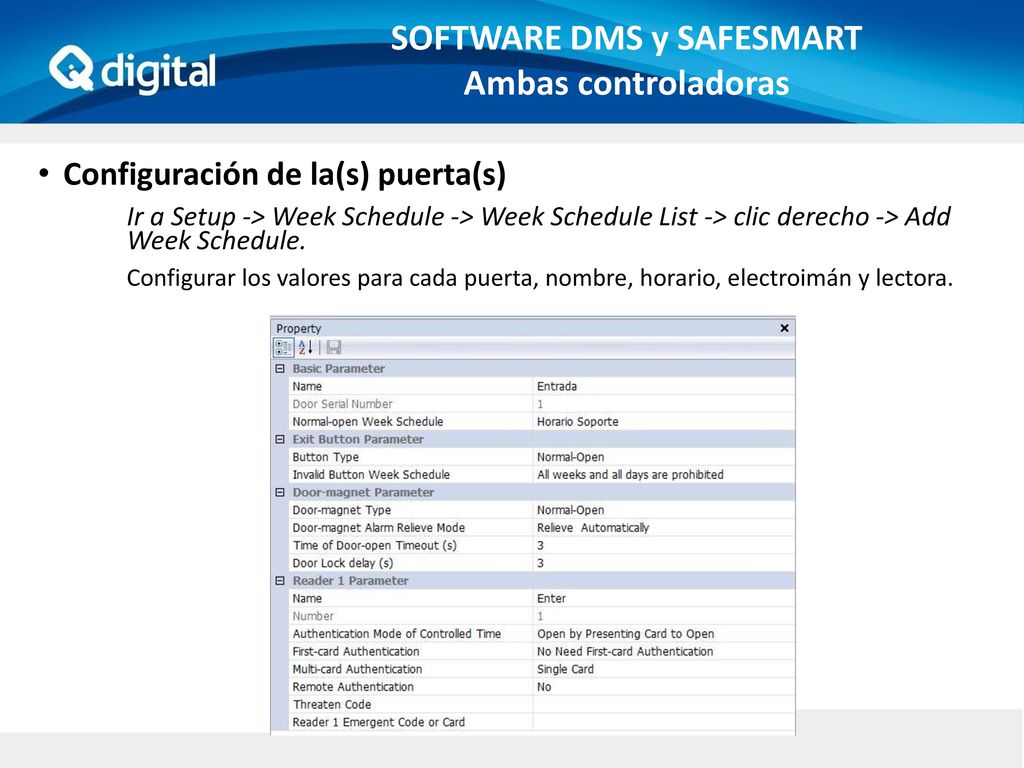

18 SOFTWARE DMS y SAFESMART
Ambas controladoras Configuración de la(s) puerta(s) Ir a Setup -> Week Schedule -> Week Schedule List -> clic derecho -> Add Week Schedule. Configurar los valores para cada puerta, nombre, horario, electroimán y lectora.

19 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

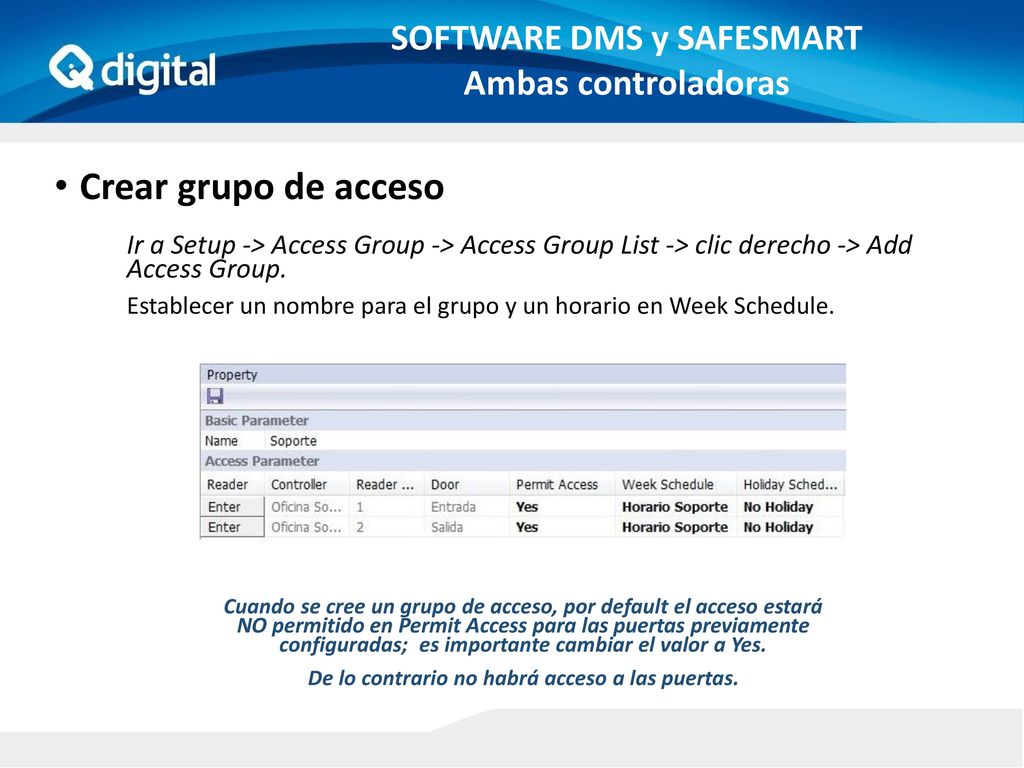

20 Crear grupo de acceso SOFTWARE DMS y SAFESMART Ambas controladoras
Ir a Setup -> Access Group -> Access Group List -> clic derecho -> Add Access Group. Establecer un nombre para el grupo y un horario en Week Schedule. Cuando se cree un grupo de acceso, por default el acceso estará NO permitido en Permit Access para las puertas previamente configuradas; es importante cambiar el valor a Yes. De lo contrario no habrá acceso a las puertas.

21 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

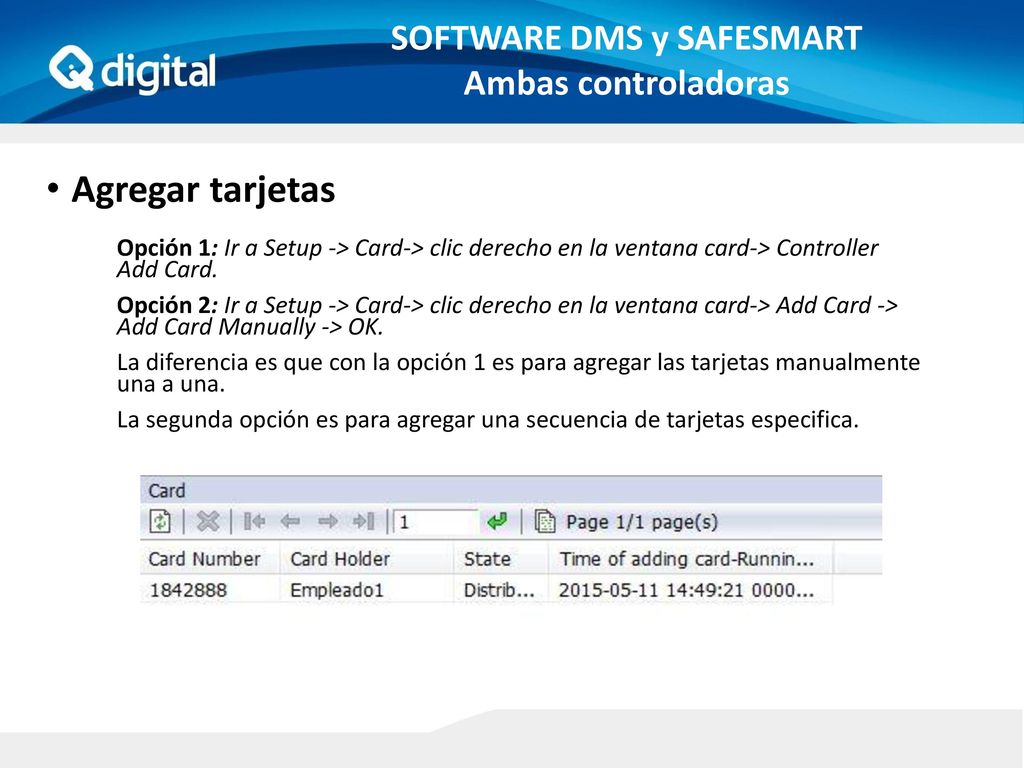

22 SOFTWARE DMS y SAFESMART
Ambas controladoras Agregar tarjetas Opción 1: Ir a Setup -> Card-> clic derecho en la ventana card-> Controller Add Card. Opción 2: Ir a Setup -> Card-> clic derecho en la ventana card-> Add Card -> Add Card Manually -> OK. La diferencia es que con la opción 1 es para agregar las tarjetas manualmente una a una. La segunda opción es para agregar una secuencia de tarjetas especifica.

23 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

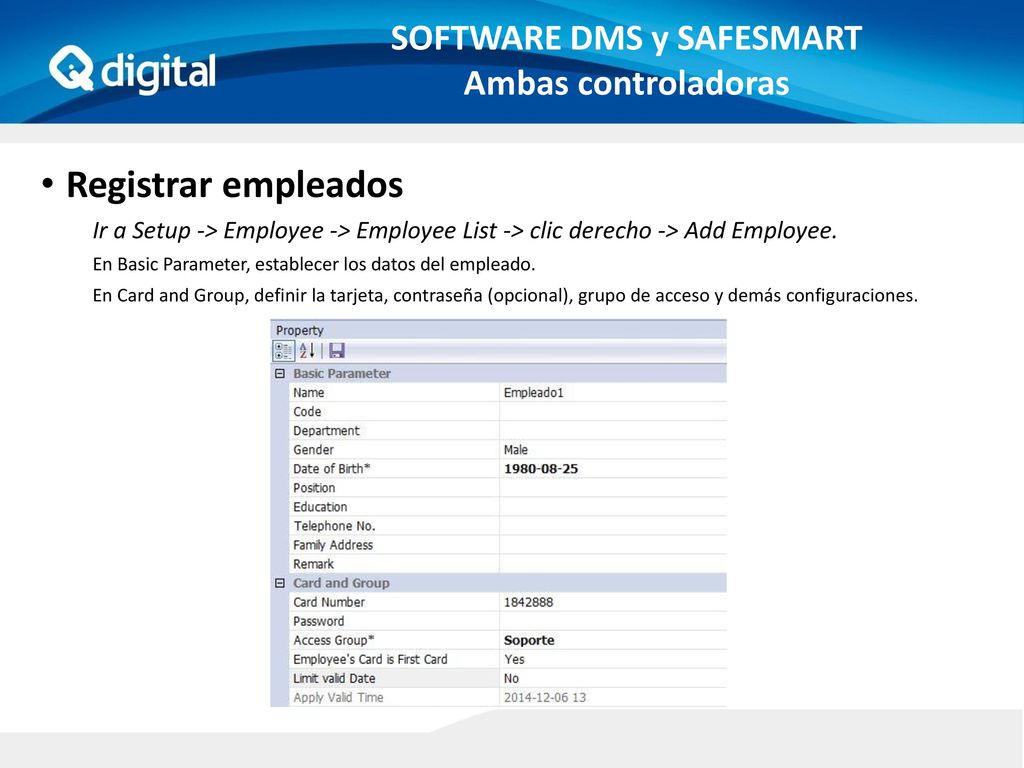

24 SOFTWARE DMS y SAFESMART
Ambas controladoras Registrar empleados Ir a Setup -> Employee -> Employee List -> clic derecho -> Add Employee. En Basic Parameter, establecer los datos del empleado. En Card and Group, definir la tarjeta, contraseña (opcional), grupo de acceso y demás configuraciones.

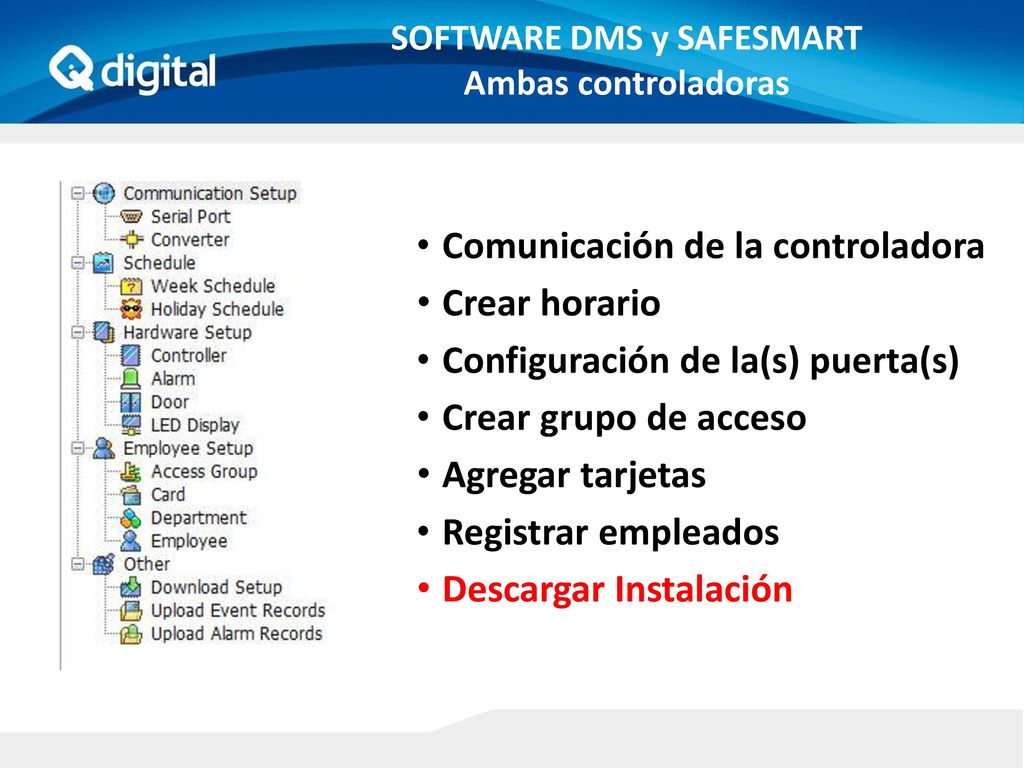

25 SOFTWARE DMS y SAFESMART
Ambas controladoras Comunicación de la controladora Crear horario Configuración de la(s) puerta(s) Crear grupo de acceso Agregar tarjetas Registrar empleados Descargar Instalación

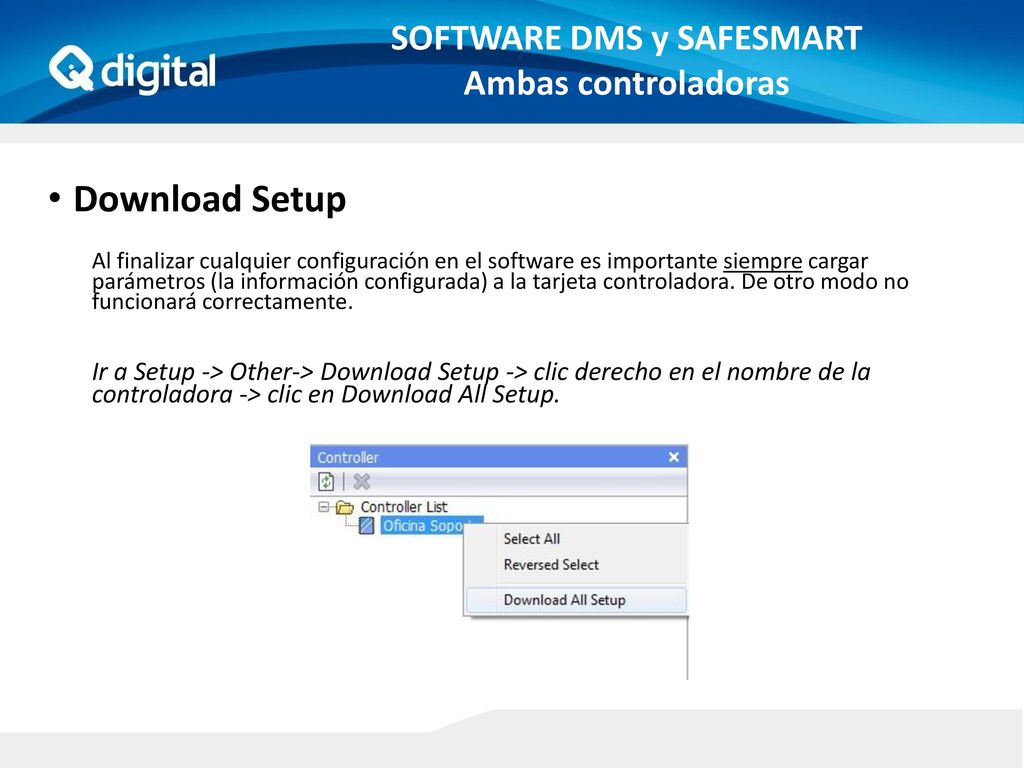

26 SOFTWARE DMS y SAFESMART
Ambas controladoras Download Setup Al finalizar cualquier configuración en el software es importante siempre cargar parámetros (la información configurada) a la tarjeta controladora. De otro modo no funcionará correctamente. Ir a Setup -> Other-> Download Setup -> clic derecho en el nombre de la controladora -> clic en Download All Setup.

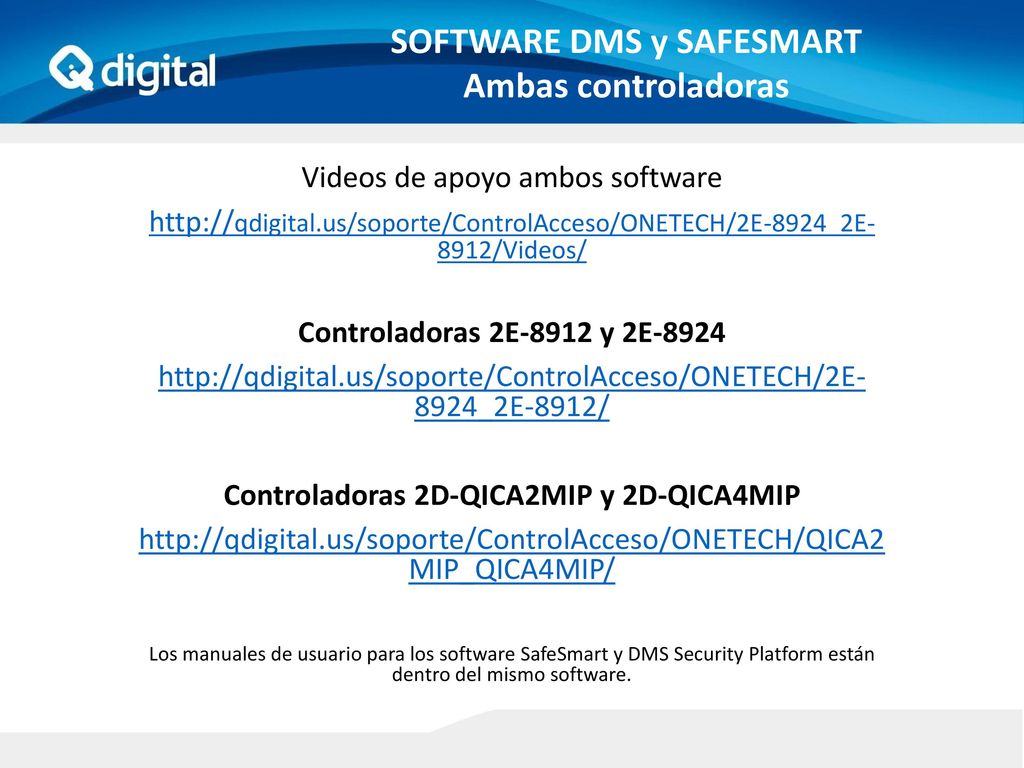

27 SOFTWARE DMS y SAFESMART
Ambas controladoras Videos de apoyo ambos software 8912/Videos/ Controladoras 2E-8912 y 2E-8924 8924_2E-8912/ Controladoras 2D-QICA2MIP y 2D-QICA4MIP MIP_QICA4MIP/ Los manuales de usuario para los software SafeSmart y DMS Security Platform están dentro del mismo software.

28 ¿PREGUNTAS?

29 GRACIAS POR SU ATENCIÓN
SOPORTE TECNICO Guadalajara: Ext: 113,114 y 104
