1 Ofelia Cervantes Redes Dinámicas 1

2 Ofelia Cervantes Redes dinámicas en Gephi REDES DINÁMICAS: se van construyendo y visualizando en tiempo real Pasos a seguir: 1.Obtención de datos de Twitter usando un plug in y ejecución en tiempo real. 2.Integración de datos en el ambiente de Gephi 3.Visualización de la red dinámica

3 Ofelia Cervantes Streaming API Twitter Stream API Twitter:  Permite obtener datos en tiempo real.  Permite descargar un gran volumen de datos.  Sigue temas y usuarios específicos.  Descarga de datos sin límite.  Existe implementación para un gran número de lenguajes. https://dev.twitter.com/streaming/overview

4 Ofelia Cervantes Plugin de Twitter para Gephi  Streaming API es un plugin de Gephi.  Permite consumir los datos del Streaming API de Twitter.  Genera una red dinámica.  Permite filtrar los datos: o Por Usuario. o Por Palabra. o Combinación de ambas.  Permite un análisis en tiempo real de cualquier tema de interés.

5 Ofelia Cervantes Instalación del Plugin  Ir al Menú de herramientas o Seleccionar la pestaña “Plugins”.  Elegir la pestaña “Plugins Disponibles” >  Asegurarse de tener instalada la ultima versión de Gephi (0.9.1).

6 Ofelia Cervantes Instalación del Plugin  Seleccionar el plugin “TwitterStreamingImporter”. o Presionar “Abrir”.  Presionar Instalar.  Presionar Siguiente.

7 Ofelia Cervantes Instalación del Plugin  Presionar “Continuar”.  Seleccionar “Reiniciar ahora” o Presionar “terminar”.

8 Ofelia Cervantes Instalación de Plugin  Aparecerá la nueva ventana llamada “Twitter Streaming Importer”.  Elegir la ventana > “Twitter Streaming Importer”.

9 Ofelia Cervantes Configuración Plugin Para usar el plug-in, es necesario contar con las claves y tokens de acceso (como con Twecoll): o Ingresar a la pagina http://apps.twitter.com.http://apps.twitter.com o Ingresar a la aplicación creada previamente. o Ingresar a la pestaña “Keys and Access Tokens” de la aplicación. o Copiar las cadenas “Consumer key, Consumer secret, Access Token, Access Token Secret”.

10 Ofelia Cervantes Configuración Plugin Configuración con credenciales para el acceso aTwitter: o En la ventana “ Twitter Streaming Importer ” Presionar en “Credentials”. o Ingresar las cadenas de Tokens de la App Twitter. Presionar “OK”

11 Ofelia Cervantes Seleccionar tipo de datos a extraer. Configuración de Filtros  Configurar filtro por palabra a seguir : o Acceder a la pestaña “Words to follow”. o Ingresar una cadena en la caja un palabra de interés. Presionar el botón “Add”.

12 Ofelia Cervantes Seleccionar tipo de datos a extraer. Configuración de Filtros  Filtro por usuario a seguir: o Acceder a la pestaña “Users to follow”. o Ingresar un usuario de Twitter en la caja de texto. Presionar el botón “Add”.

13 Ofelia Cervantes Guardar Filtros  Guardar los filtros en un archivo CSV, para futuras consultas : o Seleccionar el botón “Save Query File”. o Especificar destino y nombre de archivo. Estructura de un archivo de búsqueda.

14 Ofelia Cervantes Recuperar Filtros  Cargar filtros previamente guardados: o Presionar el botón “Load Query File”. o Seleccionar la ruta del archivo.

15 Ofelia Cervantes Selección del tipo de Red de la cual extraer  Especificar tipo de red a generar. Las opciones: o Full Twitter Network: Genera una red completa de la actividad del Tweet. o Hashtag Network: Genera una red de Hashtags. o User Network: Genera una red de usuarios.

16 Ofelia Cervantes Obtención de datos de Twitter  Comenzar la generación de la red: o Presionar “conectar”.

17 Ofelia Cervantes Visualización de la red dinámica Una vez conectado al stream de datos, es posible ir visualizando y modificando las carácterísticas de la visualización. Todo en tiempo real. Posibles modificaciones para mejorar la visualización: 1.Colorear nodo por tipo de tweet 2.Cambiar tamaña del nodo 3.Aplicar algoritmo de distribución 4.Modificar tamaños etiquetas de nodos En todo momento, es posible ver el contenido en Laboratorio de datos

18 Ofelia Cervantes Visualización de la red dinámica Colorear nodo por tipo de tweet: 1.Aplicar color de nodo a partir de atributo. 2.Seleccionar el atributo “Twitter Type”. 3.Activar auto transformación. 4.Presionar “Auto aplicar”

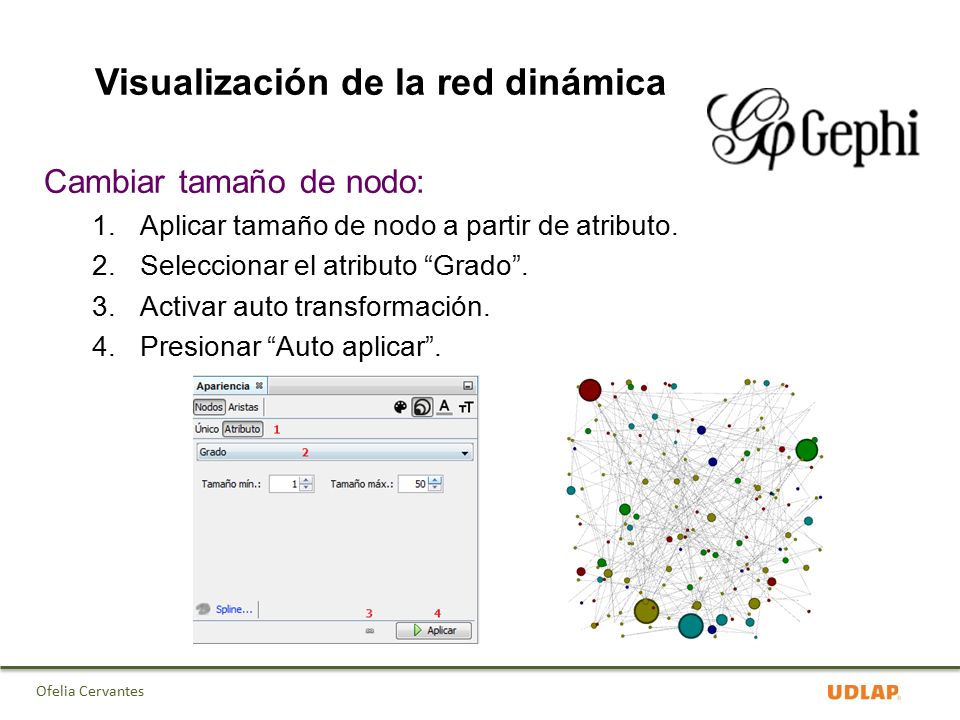

19 Ofelia Cervantes Visualización de la red dinámica Cambiar tamaño de nodo: 1.Aplicar tamaño de nodo a partir de atributo. 2.Seleccionar el atributo “Grado”. 3.Activar auto transformación. 4.Presionar “Auto aplicar”.

20 Ofelia Cervantes Visualización de la red dinámica Aplicar algoritmo de distribución: o Ventana distribución. o Activar atributo “Evitar solapamiento”. o Presionar “ejecutar”.

21 Ofelia Cervantes Visualización de la red dinámica Mostrar etiquetas de nodos (cambiar tamaños:

22 Ofelia Cervantes Laboratorio de Datos Datos de nodos:

23 Ofelia Cervantes Laboratorio de Datos Datos de aristas:

24 Ofelia Cervantes Resumen  Mostramos cómo ampliar las funcionalidades de Gephi usando plug-ins  Empleamos uno que permite bajar tweet en tiempo real  Los resultados se pueden mostrar dinámicamente Gephi ofrece muchas más funcionalidades para explorar: https://marketplace.gephi.org/plugins/https://marketplace.gephi.org/plugins/

25 Ofelia Cervantes https://marketplace.gephi.org/plugins/

26 Ofelia Cervantes ofelia.cervantes@udlap.mx
