LAS INSTALACIONES DE LA VIVIENDA

Presentación del tema: "LAS INSTALACIONES DE LA VIVIENDA"— Transcripción de la presentación:

1 LAS INSTALACIONES DE LA VIVIENDA
UNIDAD 3 LAS INSTALACIONES DE LA VIVIENDA

2 LAS INSTALACIONES DE LA VIVIENDA
Son los sistemas de recogida o distribución de: Energía Fluidos No son elementos portátiles (por ejemplo a instalación eléctrica de la casa, o la red de saneamiento)

3 INSTALACIONES DE LA VIVIENDA
SON TRES: GAS AGUA ELECTRICIDAD PRODUCCIÓN O EXTRACCIÓN ALMACENAMIENTO DISTRIBUCIÓN ACOMETIDA CONTROL DE GASTO DISTRIBUCIÓN INTERNA

4 GAS Embotellado GLP (gases licuados del petróleo)
Butano – propano. Botellas. Depósitos de propano enterrados o de superficie. 2. Canalizado Licuefación (para el transporte y almacenamiento). Alta presión. P V = N R T (ecuación de los gases perfectos) (gas licuado: tª baja, alta presión, bajo volumen)

5 RED ESPAÑOLA DE GASEODUCTOS

6 RED EUROPEA DE GASEODUCTOS

7 AGUA

8 ELECTRICIDAD CENTRALES TERMICAS CENTRALES NUCLEARES
ENERGÍAS ALTERNATIVAS (O RENOVABLES) CENTRALES HIDROELECTRICAS ¿Dónde se almacena la electricidad? Corriente continua y alterna Distribución en alta tensión

9 INSTALACIÓN ELECTRICA COMÚN EN UN EDIFICIO DE VIVIENDAS
Desde la acometida, encontramos: 1. CAJA GENERAL DE PROTECCIÓN 2. LINEA REPARTIDORA 3. CUARTO DE CONTADORES 4. LINEAS DE DERIVACIÓN INDIVIDUAL 5. TOMA DE TIERRA DEL EDIFICIO (ver pag. 82 del libro)

10 INSTALACIÓN ELECTRICA en la vivienda
REBT (reglamento electrotécnico de baja tensión). (baja tensión: igual o inferior a 1000 V en CC ó 1500 V en CA) Grado de electrificación: Básico Avanzado GRADO DE ELECTRIFICACIÓN AVANZADA CUANDO el domicilio: Tiene más de 160m2 de superficie Dispone de calefacción eléctrica (con acumuladores), aire acondicionado, o secadora. Más de 30 puntos de luz Más de 20 tomas de corriente Más de 6 tomas de corriente en baño y cocina

11 CUADRO GENERAL DE MANDO Y PROTECCIÓN
CGMP (Cuadro general de mando y protección) ICP INTERRUPTOR CONTROL DE POTENCIA IGA (Interruptor general automático) ID (Interruptor diferencial) PIA (pequeños interruptores automáticos)

12 DISEÑO DE ESQUEMAS ELÉCTRICOS
La simbología de los elementos eléctricos 1. Representación en planta 2. Perspectiva cónica 3. Esquema funcional 4. Esquema unifilar

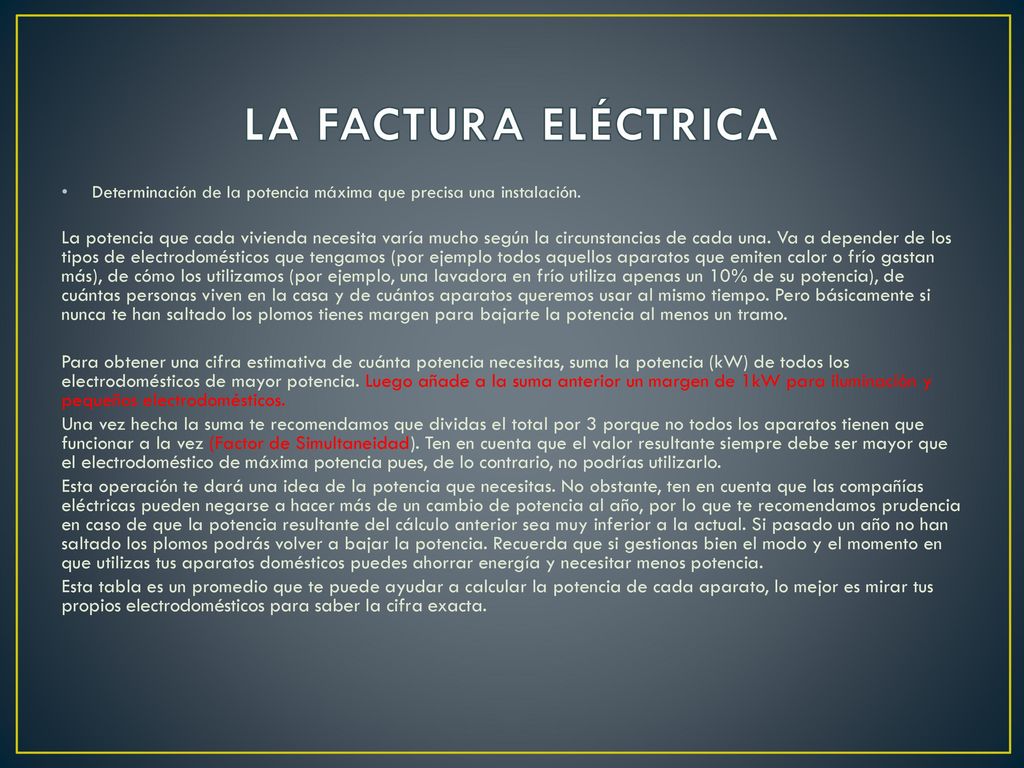

13 LA FACTURA ELÉCTRICA Determinación de la potencia máxima que precisa una instalación. La potencia que cada vivienda necesita varía mucho según la circunstancias de cada una. Va a depender de los tipos de electrodomésticos que tengamos (por ejemplo todos aquellos aparatos que emiten calor o frío gastan más), de cómo los utilizamos (por ejemplo, una lavadora en frío utiliza apenas un 10% de su potencia), de cuántas personas viven en la casa y de cuántos aparatos queremos usar al mismo tiempo. Pero básicamente si nunca te han saltado los plomos tienes margen para bajarte la potencia al menos un tramo. Para obtener una cifra estimativa de cuánta potencia necesitas, suma la potencia (kW) de todos los electrodomésticos de mayor potencia. Luego añade a la suma anterior un margen de 1kW para iluminación y pequeños electrodomésticos. Una vez hecha la suma te recomendamos que dividas el total por 3 porque no todos los aparatos tienen que funcionar a la vez (Factor de Simultaneidad). Ten en cuenta que el valor resultante siempre debe ser mayor que el electrodoméstico de máxima potencia pues, de lo contrario, no podrías utilizarlo. Esta operación te dará una idea de la potencia que necesitas. No obstante, ten en cuenta que las compañías eléctricas pueden negarse a hacer más de un cambio de potencia al año, por lo que te recomendamos prudencia en caso de que la potencia resultante del cálculo anterior sea muy inferior a la actual. Si pasado un año no han saltado los plomos podrás volver a bajar la potencia. Recuerda que si gestionas bien el modo y el momento en que utilizas tus aparatos domésticos puedes ahorrar energía y necesitar menos potencia. Esta tabla es un promedio que te puede ayudar a calcular la potencia de cada aparato, lo mejor es mirar tus propios electrodomésticos para saber la cifra exacta.

14 POTENCIA ESTIMADA DE LOS ELECTRODOMÉSTICOS
Frigorífico 250 – 350 W (0,250 – 0,350 KW) Microondas W (0,900 – 1,500 KW) Lavadora W (1,500 – 2,200 KW) Lavavajillas Horno W (1,200 – 2,200 KW) Vitrocerámica W (0,900 – 2,000 KW) Televisor W (0,150 – 0,400 KW) Aire acondicionado Calefacción eléctrica W (1,000 – 2,500 KW) Calefacción eléctrica de bajo consumo 400 – 800 W (0,400 – 0,800 KW)

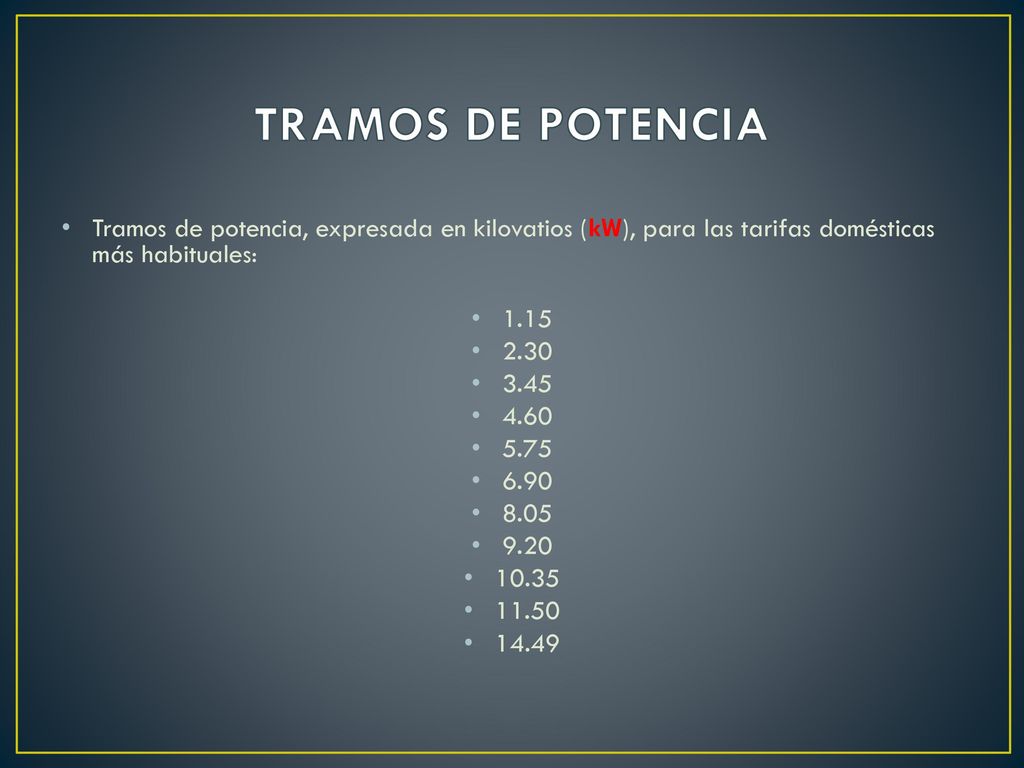

15 TRAMOS DE POTENCIA Tramos de potencia, expresada en kilovatios (kW), para las tarifas domésticas más habituales: 1.15 2.30 3.45 4.60 5.75 6.90 8.05 9.20 10.35 11.50 14.49

16 EJERCICIOS PROPUESTOS LIBRO
Pagina 202 Seguridad y ahorro energético en la instalación eléctrica. Realizar un trabajo a mano, (no ordenador) sobre las medidas de ahorro energético en el consumo eléctrico, y las medidas de seguridad a tener en cuenta para evitar accidentes eléctricos. (extensión: 3 hojas por una cara. Ejercicio para entregar) Pagina 212 Ejercicios a realizar: 1 2 8

17 TRABAJOS A REALIZAR (para entregar)
Dibujar un esquema de la instalación eléctrica común de un edificio, desde la ACOMETIDA hasta el CUADRO GENERAL DE MANDO Y PROTECCIÓN. Grado de electrificación de una vivienda. Indicar las diferencias entre el grado básico y avanzado. Fotografiar el CUADRO GENERAL DE MANDO Y PROTECCIÓN de tu casa. Enviarlo por mail al profesor, para identificar cada uno de los interruptores. Dibujar, a mano alzada y con colores una CAJA DE DERIVACIÓN. Representa en tu cuaderno los símbolos eléctricos de una bombilla, un interruptor de cruce, del interruptor de control de potencia, del interruptor automático, del diferencial. Dibujar el esquema de un circuito de mando de un punto de luz desde dos interruptores. Dibujar el esquema de un circuito de mando de un punto de luz desde tres interruptores (conmutador + conmutador de cruce + conmutador). Clasificar las luminarias en 4 grupos (incandescentes, halógenas, fluorescentes y led) atendiendo a consumo, precio luminario, tipo de tecnología, número de horas de vida. Explicar las diferencias entre potencia y consumo de energía. ¿en qué unidades se mide cada una de ellas? Dibuja el esquema unifilar de la instalación eléctrica de tu casa. Identifica los 5 circuitos, con sección de cable, amperaje, etc.

18 TIPOS DE CIRCUITO DE ALUMBRADO

19 TIPOS DE CIRCUITO DE ALUMBRADO
Generalmente los planos se dibujan en forma de esquema unifilar, es decir, de los tres cables dibujamos uno solo, el de fase.  Para representar el esquema unifilar, se dibuja el interruptor automático de la fase (es decir, el PIA) y de él se “cuelgan” las ramas correspondientes a las distintas habitaciones.   Según las necesidades y uso de la habitación existen diferentes esquemas o circuitos que integran varios puntos de luz, distintos interruptores, usos de conmutadores... esto permite que el alumbrado sea más eficaz y accesible al adaptarlo a las características de cada espacio.  Existen cinco modalidades:                  -.  Punto de luz simple                 -.  Punto de luz conmutado                 -.  Punto de luz de cruce                 -.  Dos puntos de luz simultáneos                  -.  Dos puntos de luz independientes

20 INTERACTUA

21 PLANO DE LA INSTALACIÓN ELÉCTRICA
Plano de fuerza Las tomas de corriente es lo primero que se dibuja en el plano. Las tomas de corriente se dibujan perpendiculares a la pared y deben distribuirse con el suficiente espacio entre unas y otras. Una vez colocadas las tomas, se conectan con el cuadro eléctrico dibujando el cable fase.  En el plano deben destacarse las tomas específicas:  La toma del baño es un circuito aparte cuyo cable se ha pintado de amarillo para mayor claridad.  La toma de la cocina eléctrica tiene que ir también en un circuito aparte, por lo que el cable aparece en azul. En la cocina hay otras tres tomas, unidas por un cable verde, que también constituyen un circuito aparte.

22 PLANO DE FUERZA

23 PLANO DE ALUMBRADO

24 PLANO DE ALUMBRADO Plano de alumbrado
Se dibuja un nuevo plano para el alumbrado. Se distribuyen los puntos de luz en relación a los metros cuadrados, repartiéndolos de forma equilibrada y centrada. A continuación habrá que saber la modalidad de puntos de luz: puntos simples, de cruce, independientes... para representarlos inicialmente en un esquema unifilar del circuito de alumbrado y trasladarlos posteriormente al plano (situándolos en la habitación correspondiente)

25 EJERCICIO ESQUEMA UNIFILAR
En este plano tienes dibujado el circuito de alumbrado de una vivienda. Debes obtener el esquema unifilar de dicho circuito.

26 SOLUCIÓN

27 ESQUEMA UNIFILAR 2

28 SOLUCIÓN

29 EJERCICIO PLANO ALUMBRADO

30 SOLUCIÓN PLANO ALUMBRADO

31 EJERCICIO PLANO DE FUERZA

32 SOLUCIÓN PLANO DE FUERZA
