1 CONCEPTOS PETER ALEXANDER

2 GENERALIDADES ◦El análisis del hidrómetro es un método utilizado ampliamente para obtener la distribución granulométrica de suelos cuyas partículas varían entre 0.075-0.001 mm. ◦El principal objetivo del análisis hidrométrico es obtener el porcentaje de arcilla, ya que la curva granulométrica cuando mas del 12% del material pasa a través del tamiz Nº 200 no es utilizada como criterio dentro de ningún sistema de clasificación de suelos y no existe ningún tipo de conducta particular del material que dependa íntimamente de la forma de dicha curva

3 ◦El análisis del hidrómetro es un método utilizado ampliamente para obtener la distribución granulométrica de suelos cuyas partículas varían entre 0.075-0.001 mm. ◦El principal objetivo del análisis hidrométrico es obtener el porcentaje de arcilla, ya que la curva granulométrica cuando mas del 12% del material pasa a través del tamiz Nº 200 no es utilizada como criterio dentro de ningún sistema de clasificación de suelos y no existe ningún tipo de conducta particular del material que dependa íntimamente de la forma de dicha curva GENERALIDADES

4 .- DEFLOCULANTES.- ◦Este es un ensayo que depende de la sedimentación de las partículas de suelo, estas por ser tan finas al entrar en contacto con el agua forman grumos, esto se origina debido a las diferentes cargas eléctricas entre las partículas del mismo. Esta formación de grumos no es conveniente al momento de realizar el ensayo, ya que pueden causar grandes errores en el tamaño de las partículas. Para evitar lo expuesto anteriormente se utilizan los defloculantes, que son compuestos químicos que neutralizan las cargas eléctricas y dispensan los que tienden a formar entre si las partículas en suspensión. ◦Existen dos delfoculantes que se utilizan de manera genérica (también existen muchos otros deloculantes), estos son el: “silicato de sodio o vidrio liquido”, “hexametafosfato de sodio” ◦El silicato de sodio se sodio forma una solución alcalina (torna rozado el papel que se utiliza para determinar la acidez), su utilización es recomendable en suelos ácidos.

5 .- HIDRÓMETRO.- ◦Como se menciono anteriormente, la velocidad de la caída de una partícula depende del diámetro y de la gravedad específica del solido y fluido. La gravedad especifica del agua y de solido son datos de ensayos anteriores a este, el diámetro es la incógnita que queremos hallar, ahora el problema se centra en hallar la velocidad de caída; para esto utilizamos un aparato llamado hidrómetro.

6 Donde: r = L/t (cm/s) L = L 1 +0.5*(L 2 -V b /A grad ) L 1 = 10.5cm para R=0 L 1 =2.3cm para R=50 L 2 =14cm V b =67.0cc A grad =27.8cc para 1000ml probeta graduada (no la probeta del hidrómetro) R o =Lectura real R=R o corregido

7 .- CORRECCIONES ◦CORRECCIÓN POR MENISCO (Cm) ◦Los hidrómetros están calibrados para hacer las lecturas al nivel libre del líquido. Al formarse el menisco alrededor del vástago, la lectura correcta no puede hacerse, ya que las suspensiones de agua suelo no son transparentes, por lo que es necesario leer donde termina el menisco, y corregir la lectura sumando su altura ◦CORRECCIÓN POR DEFLOCULANTE (Cd) ◦Al agregar un agente defloculante a la suspensión, se aumenta la densidad de ésta, por lo que debe hacerse una nueva corrección (Cd), que depende de la cantidad de defloculante. ◦Para determinar el valor de Cd, el procedimiento es tal como se expone: ◦Tomar una probeta graduada de 1000 cm³ y preparar el agente defloculante, colocando 40 g de hexametafosfato de sodio en 1000 cm³ de agua destilada o 4 ml de silicato de sodio, y anotar esta lectura.

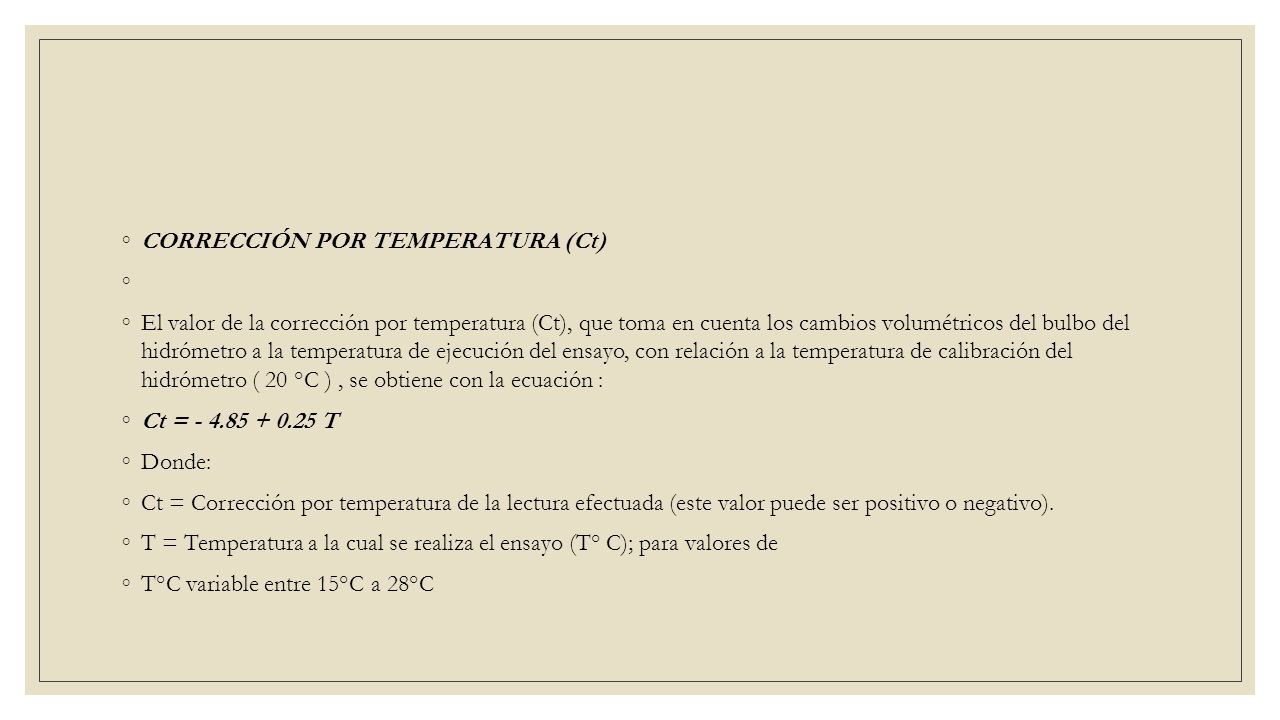

8 ◦CORRECCIÓN POR TEMPERATURA (Ct) ◦ ◦El valor de la corrección por temperatura (Ct), que toma en cuenta los cambios volumétricos del bulbo del hidrómetro a la temperatura de ejecución del ensayo, con relación a la temperatura de calibración del hidrómetro ( 20 °C ), se obtiene con la ecuación : ◦Ct = - 4.85 + 0.25 T ◦Donde: ◦Ct = Corrección por temperatura de la lectura efectuada (este valor puede ser positivo o negativo). ◦T = Temperatura a la cual se realiza el ensayo (T° C); para valores de ◦T°C variable entre 15°C a 28°C
