Modulo 4 Terminaciones internas - externas Martín Sánchez Acosta INTA Concordia Ciro Mastrandrea INTA Concordia Nicolás Zakowicz INTI Entre Ríos

2 Acabados Internos

3

4 “Hidrófugo” Baño Cocina

5 Cocina comedor terminada con yeso y cerámico

6 3 dormitorios con madera y MDF

7 1 baño completo

8

9 Terminaciones internas

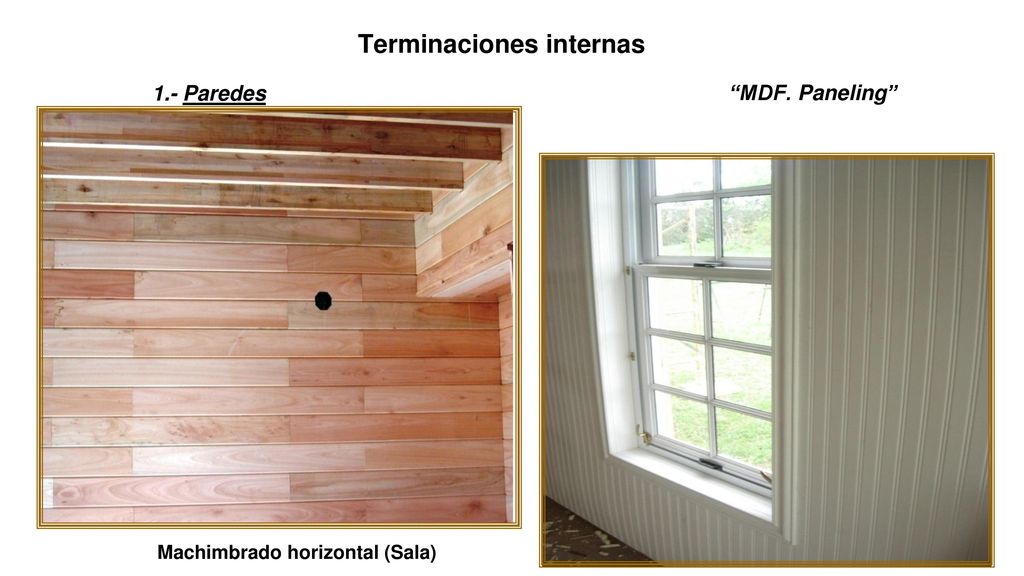

1.- Paredes “MDF. Paneling” Machimbrado horizontal (Sala)

10 Cielorraso con placa plakimbre
“Instalación” Escuadrado del plakimbre Clavado

11 “Acabado” Habitación Escalera

12 Pisos

13 - Pisos “Planta baja” Living (prefinish plastificado)
Cocina (Cerámica)

14 Cámara de dilatación Cámara de dilatación Perspectiva piso - durlock

15

16 “2do piso” Baño: Instalado sobre compensado Vista desde adentro

17

18

19 Terminaciones externas

20 Mantenimiento exterior

21 Lasur Barniz Esmalte sintético 2 años 20 años

22 Madera - siding

23

24 Terminaciones externas

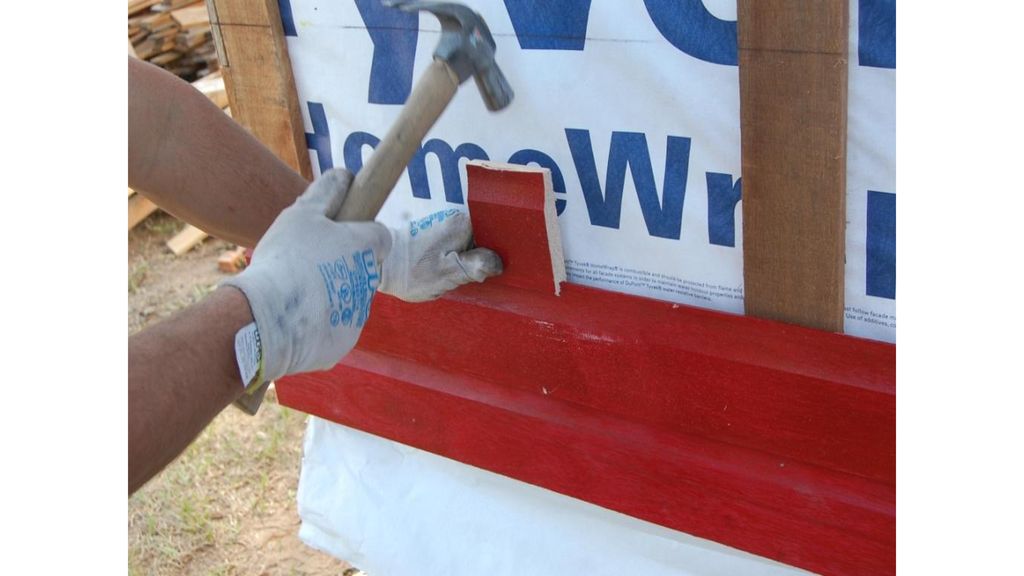

1.- Siding “Instalación” A B A.- Diseño B.- Fijación

25 Frente ingles eucalipto

26

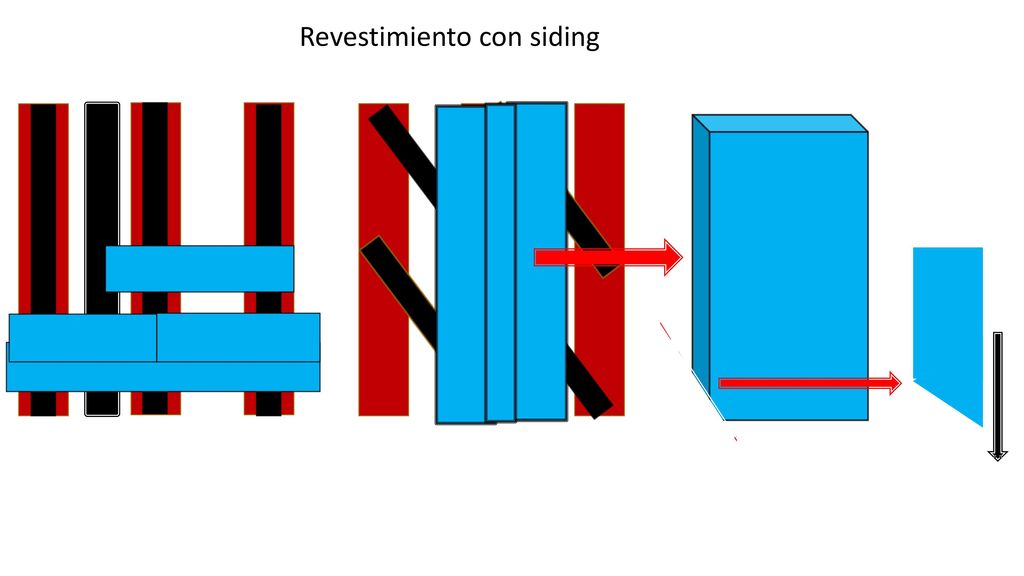

27 Revestimiento con siding

28

29

30 Ladrillo

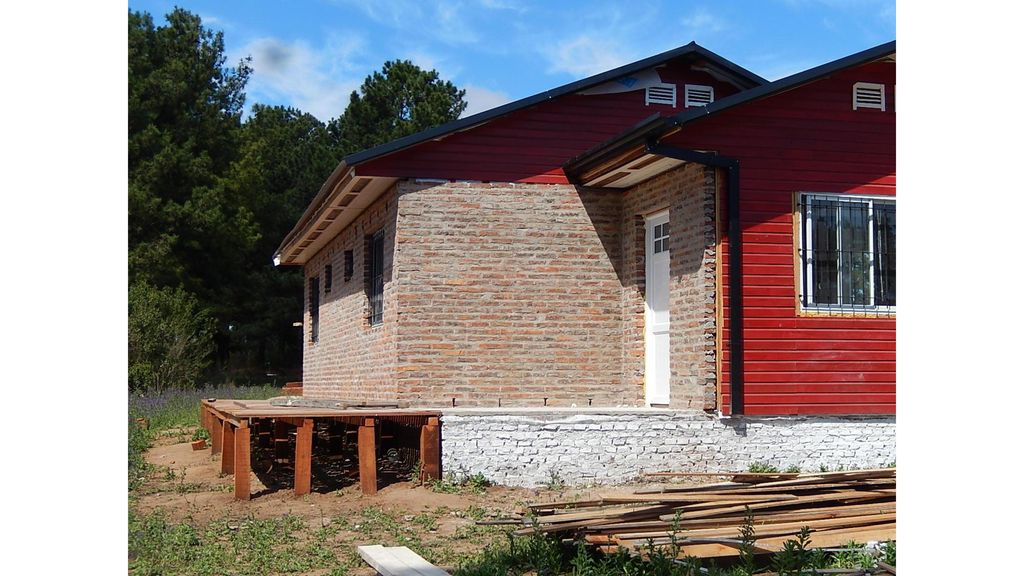

31 Casa de madera - ladrillo - Canadá

32

33

34

35

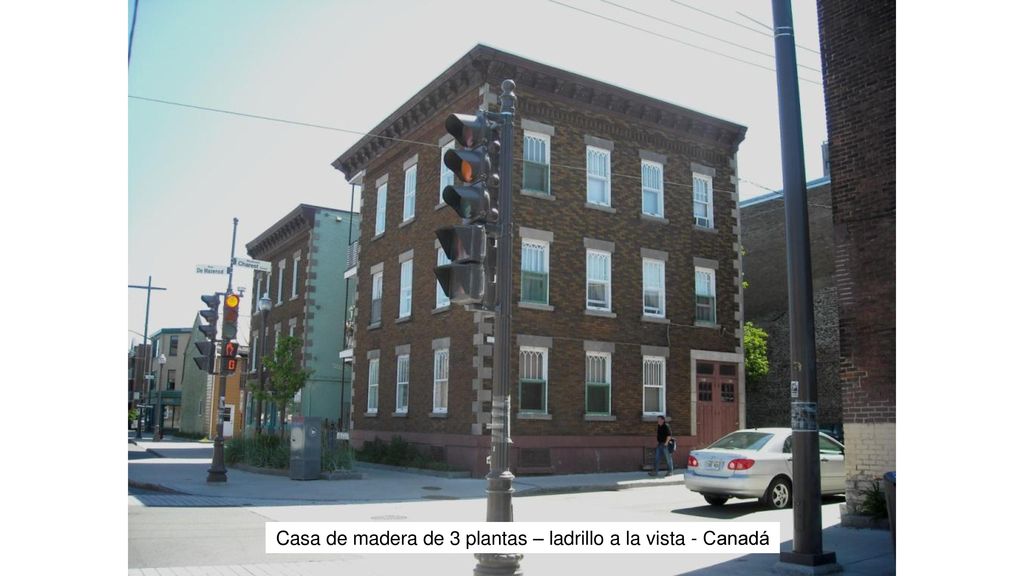

36 Casa de madera de 3 plantas – ladrillo a la vista - Canadá

37 Casa de madera – ladrillo a la vista - Canadá

38 Fibro-cemento

39

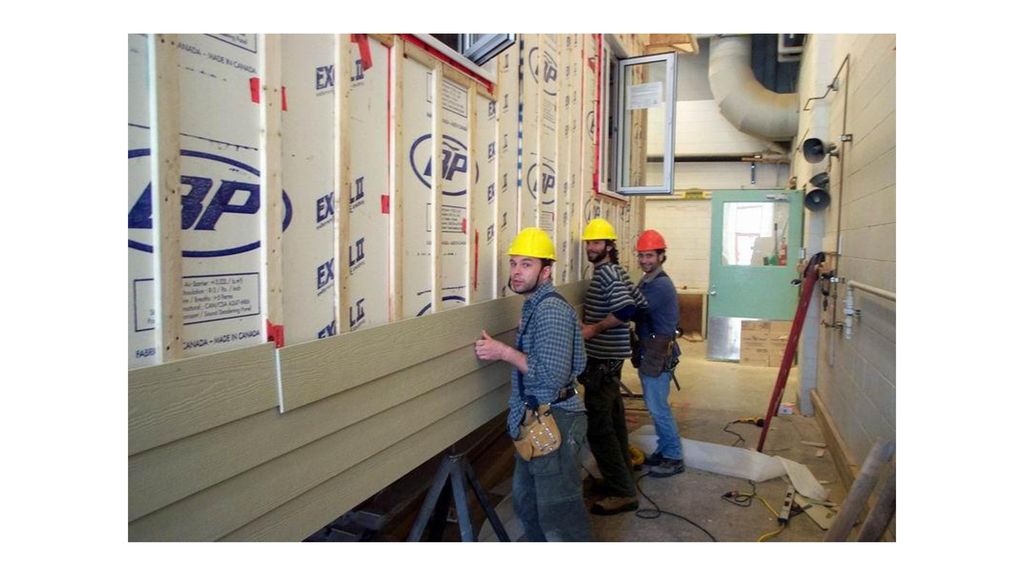

40 Fibrocemento

41

42 Siding vinílico

43

44 MDF Canexel

45 Compuestos de madera

46 MDF CANEXEL

47

48

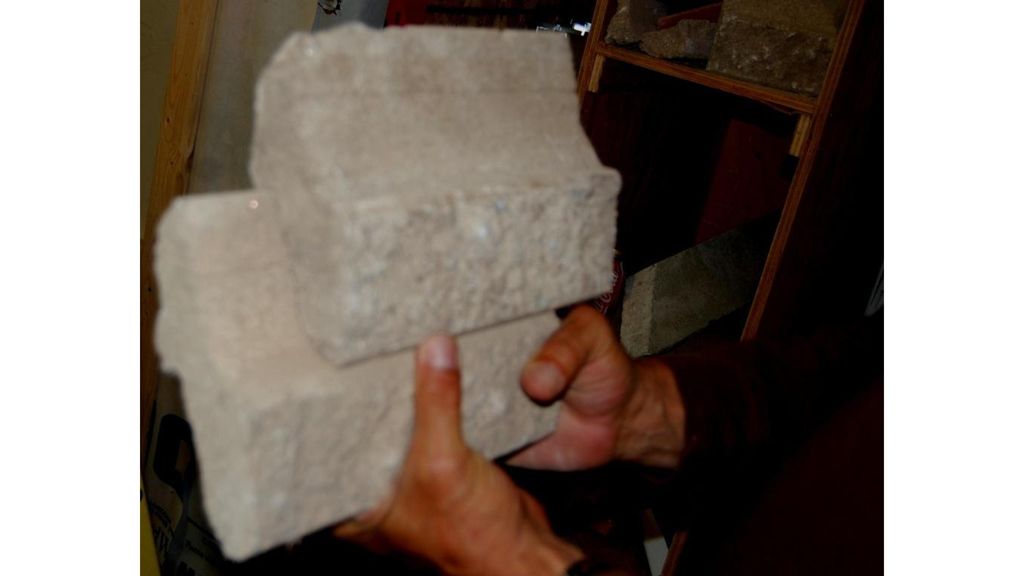

49 Piedra

50

51

52 Casa de madera – piedra - Canadá

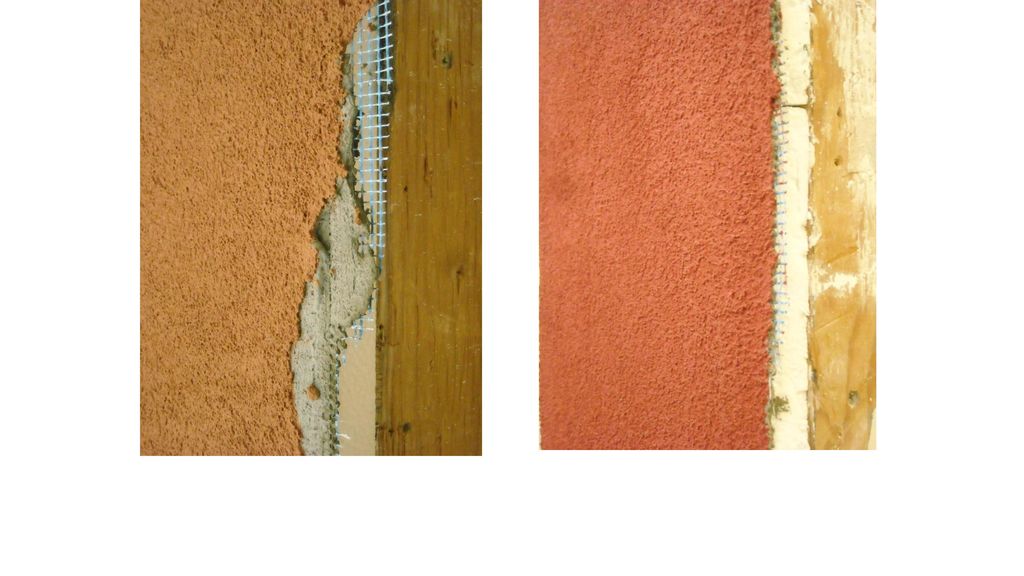

53 Estuco - otros

54

55

56

57 Estructura del muro

58 Componentes del muro hacia el exterior
Bastidor en madera de 40 mm x 90 mm Rigidizacion: Fenólico 10 mm – OSB 12 mm- tablas Membrana gas permeable de muro Listones de sujeción 1 x 3 “ Acabado exterior: - Madera - Ladrillo - Piedra - Fibrocemento - Vinilo etc.

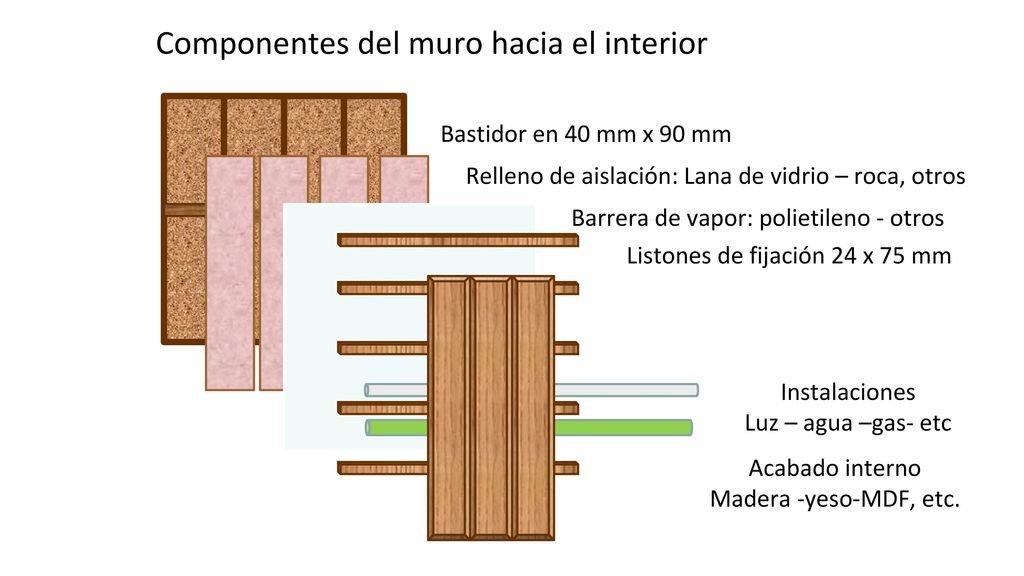

59 Componentes del muro hacia el interior
Bastidor en 40 mm x 90 mm Relleno de aislación: Lana de vidrio – roca, otros Barrera de vapor: polietileno - otros Listones de fijación 24 x 75 mm Instalaciones Luz – agua –gas- etc Acabado interno Madera -yeso-MDF, etc.

60 Muro exterior – capas necesarias CAT Cedefi
Lana de vidrio Siding F. inglés Ladrillo,etc Barrera vapor Listón Listón 1” Membrana GP Yeso - MDF Madera, etc Estuco Tablas 0,5 - OSB Paneles Fenol. Tuberías Panel 2 x 4 Zócalo Solera nivelación . Piso Aislante H PLATEA 60

61 Diferencias con casas económicas de madera

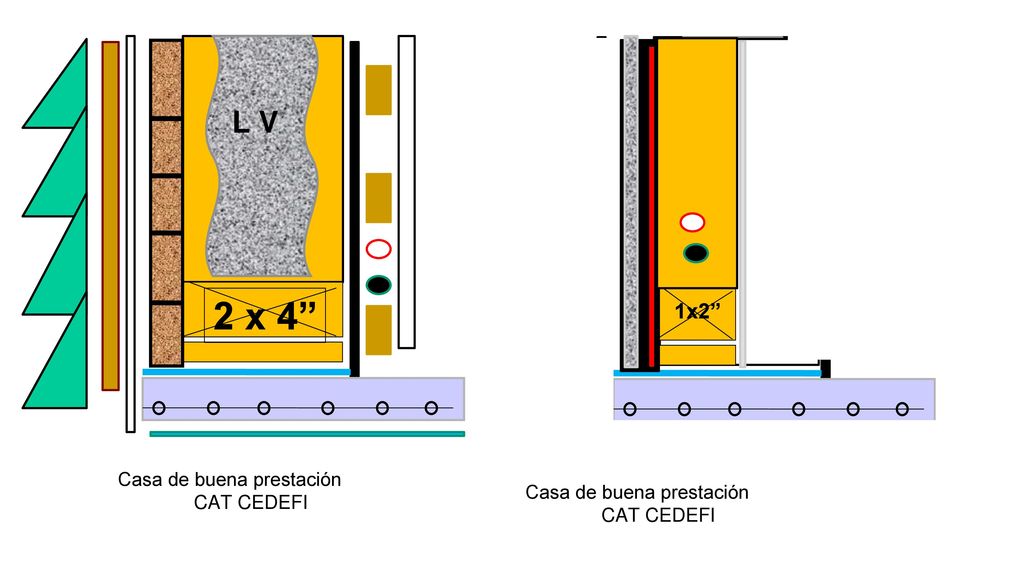

62 2 x 4” 2 x 4” L V L V 1x2” 1 x 2 “ Casa de buena prestación CAT CEDEFI
62

63 Comparación de secciones de muros
2” x 4” con CAT 1” x 2 ” económica

64 Viviendas de Alta prestación Asilación a frío - calor
Aislación a humedad Aislación al sonido

65 - Aislación y ventilación “con ático – piso y muros ventilados”
Aire saliente Aire entrante Aire saliente Ventilación inferior alero Ventilación del muro Ventilación inferior piso Aire saliente

66 Mantenimiento externo
y ahorro energético…. No se olvide de plantar árboles !!!!!
