1 REVESTIMIENTO Y AISLACIONES
PARA CASAS DE MADERA Joan Fernández 2ºMTB Octubre, 2015

2 REVESTIMIENTOS INTERIORES EXTERIORES

3 COMPENSADO FENÓLICO Tablero derivado de madera compuesto por varios compensados prensados y unidos entre sí con cola fenólica. Resistente a humedad. Resistencia estructural a la flexión, al impacto y delaminación. Presentación: Espesor 12,15,18 mm. Medidas 1.22 x 2.44.

4 REVESTIMIENTO INTERIOR CON PLACA FENÓLICA

5 REVESTIMIENTO EXTERIOR CON PLACA FENÓLICA

6 ORIENTED STRAND BOARD (OSB)
El tablero de virutas orientadas OSB es un producto derivado de la madera de concepción técnica avanzada, elaborado a partir de virutas de madera, las cuales son unidas mediante una cola sintética. Posteriormente, las virutas son prensadas sometiéndolas a unas presiones y temperaturas determinadas. Las virutas que conforman el tablero van dispuestas en capas perfectamente diferenciadas y orientadas: las capas exteriores son orientadas generalmente en dirección longitudinal mientras que las virutas de las capas internas son orientadas en dirección perpendicular a la longitud del tablero.

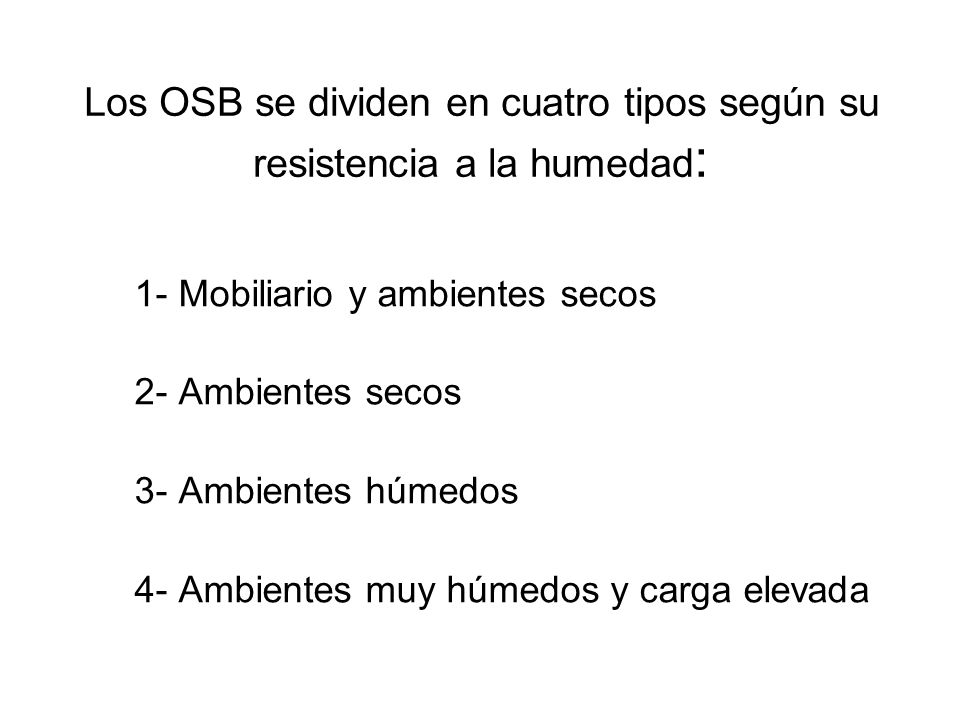

7 Los OSB se dividen en cuatro tipos según su resistencia a la humedad:
1- Mobiliario y ambientes secos 2- Ambientes secos 3- Ambientes húmedos 4- Ambientes muy húmedos y carga elevada

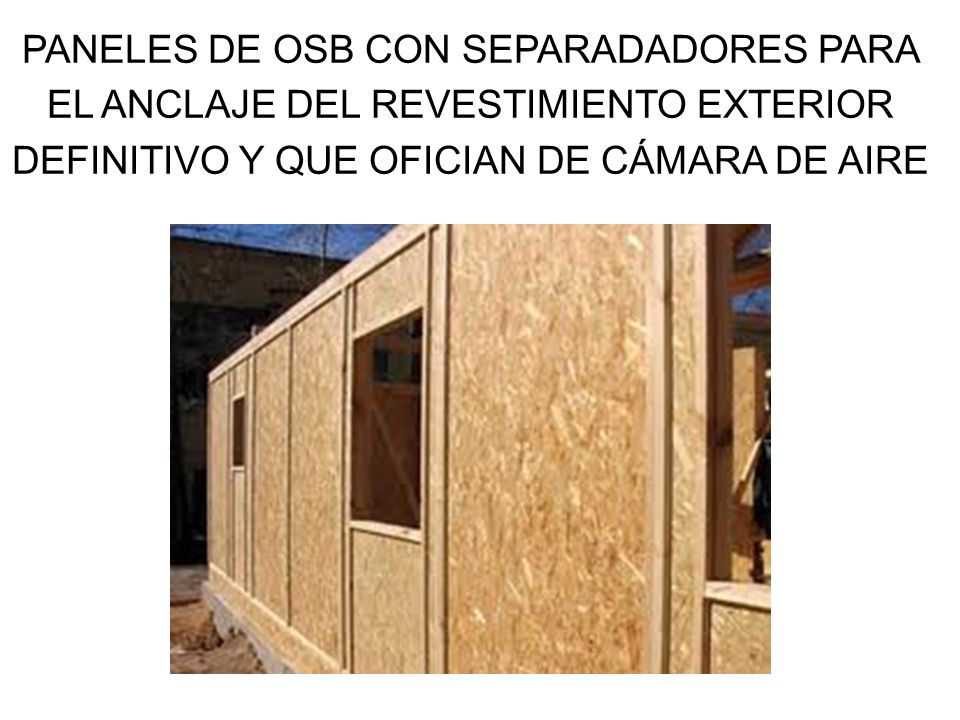

8 PANELES DE OSB CON SEPARADADORES PARA
EL ANCLAJE DEL REVESTIMIENTO EXTERIOR DEFINITIVO Y QUE OFICIAN DE CÁMARA DE AIRE

9 INTERIORES CON OSB

10 REVESTIMIENTO INTERIOR CON LAMBRIZ
Podemos encontrar tablas de lambriz de diferentes maderas, anchos, largos y espesores.

11 REVESTIMIENTO CON YESO EXTERIOR O INTERIOR
BALDOSAS DE 0.30 X 0.40 M PLACA DE 1.20 X 2.40M

12 FIBROCEMENTO Las placas de fibrocemento son impermeables,
fáciles de cortar y de perforar. Se utilizan principalmente en construcciones como material de acabado. También se emplea como soporte para el recubrimiento de paramentos exteriores. No son extructurales.

13 FIBROCEMENTO Está formado por cemento y fibras orgánicas.
Se comercializa en varios diseños y tamaños.

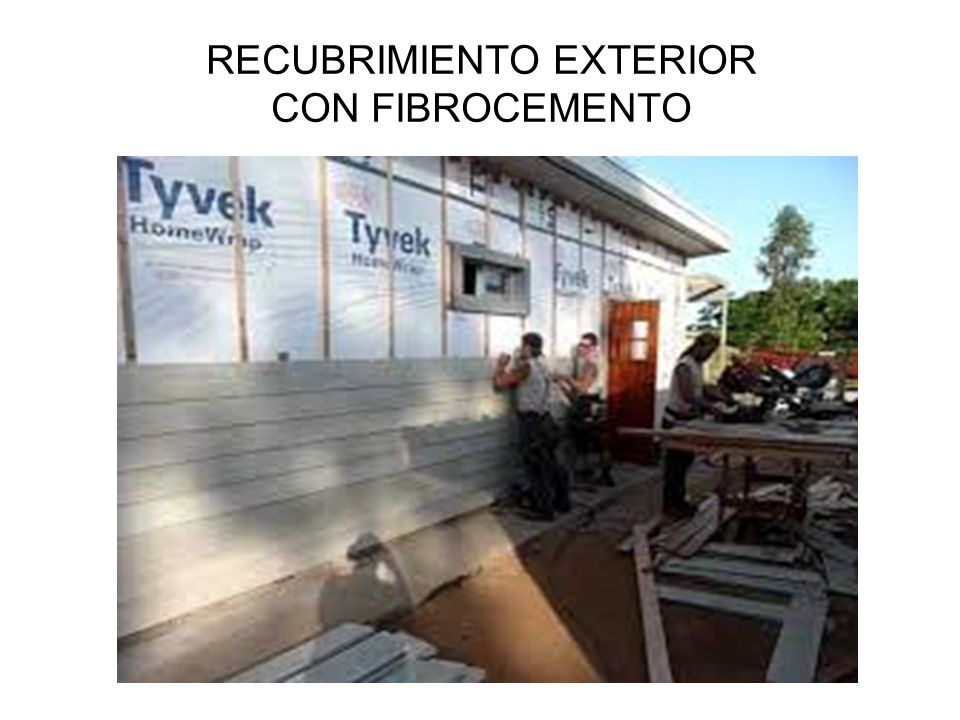

14 RECUBRIMIENTO EXTERIOR CON FIBROCEMENTO

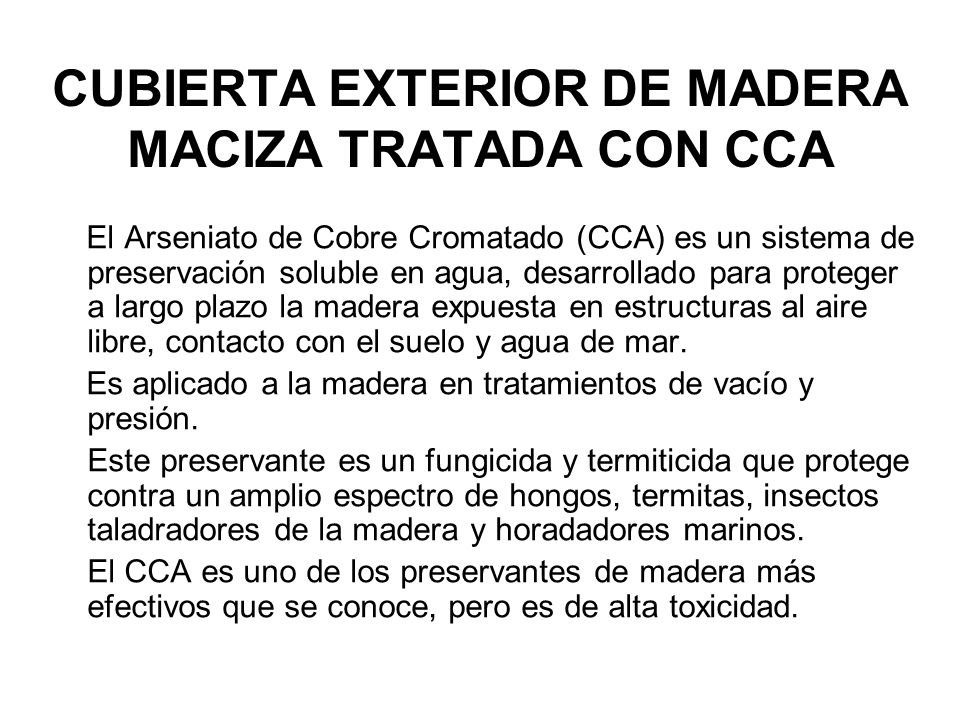

15 CUBIERTA EXTERIOR DE MADERA MACIZA TRATADA CON CCA
El Arseniato de Cobre Cromatado (CCA) es un sistema de preservación soluble en agua, desarrollado para proteger a largo plazo la madera expuesta en estructuras al aire libre, contacto con el suelo y agua de mar. Es aplicado a la madera en tratamientos de vacío y presión. Este preservante es un fungicida y termiticida que protege contra un amplio espectro de hongos, termitas, insectos taladradores de la madera y horadadores marinos. El CCA es uno de los preservantes de madera más efectivos que se conoce, pero es de alta toxicidad.

16 CUBIERTA EXTERIOR DE MADERA MACIZA

17 Opciones más comunes de tablas para cubierta exterior:
Se comercializan tablas de 1” x 6” y ¾” x 6” 1” x 5” y ¾” x 5”

18 AISLACIONES TERMOACÚSTICAS HUMÍDICAS

19 AISLACIONES TERMOACÚSTICAS
POLIURETANO TELGOPOR

20 LANA DE ROCA COMÚN LANA DE VIDRIO LANA DE ROCA CON ALUMINIO

21 LANA DE ROCA Es un material fabricado a partir de roca volcánica.
Se utiliza principalmente como aislamiento térmico y como protección pasiva contra el fuego en la edificación, debido a su estructura fibrosa multidireccional, que le permite albergar aire relativamente inmóvil en su interior. Es un material fabricado a partir de roca volcánica.

22 POLIURETANO EXPANDIDO

23 BAJO PISO Es una lámina de polietileno espumado, que le confiere una gran aislación mecánica por masa, permitiendo que los pisos instalados en su superficie puedan acompañar los movimientos de dilatación y contracción de la estructura principal.

24 CORTE DE CIELORRASO BAJO ENTREPISO

25 AISLACIONES HUMÍDICAS
Membrana líquida TYVEK

26 MEMBRANA LÍQUIDA Antihongos y antialgas
Reflejante de la radiación solar Se pude aplicar a rodillo o pincel Permite asegurar una elevada resistencia a los agentes atmosféricos y una destacable durabilidad

27 TYVEK Es un plástico hecho de fibras de polietileno de alta densidad.
Este material es muy resistente y difícil de romper. Seco o mojado, es igual de fuerte. La estructura física de Tyvek resiste de manera inherente los efectos del agua. Tyvek está aprobado por el British Standard 5609, en el cual se testea su resistencia a 3 meses de inmersión en agua salada.

28 AISLACIÓN CON TYVEK

29 FIN
