1 PROYECTO PARA OBTENER TÍTULO DE PROFESIONAL TÉCNICO EN ELECTROTECNIA INDUSTRIAL TÍTULO: INSTALACIÓN Y CONTROL DE MOTORES TRIFÁSICOS DE INDUCCIÓN TEMA : TEMPORIZADORES ALUMNO : O RBEGOZO V ÁSQUEZ, NOE ASESOR : JULIO ACOSTA

2 ¿QUE SON LOS TEMPORIZADORES? Es un aparato mediante el cual, podemos regular la conexión o desconexión de un circuito eléctrico, pasado un tiempo desde que se le dio dicha orden.

3 CLASES DE TEMPORIZADORES A.Según su funcionamiento B.Según la conmutación de sus contactos

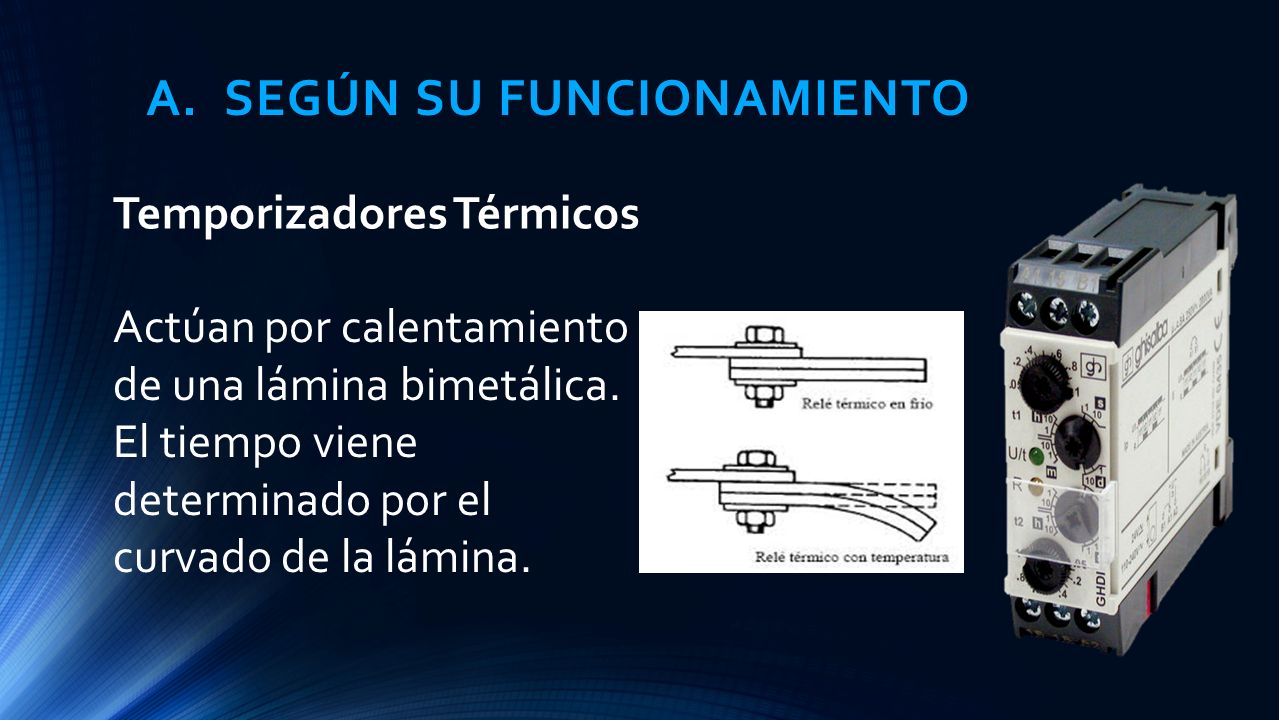

4 A.SEGÚN SU FUNCIONAMIENTO Temporizadores Térmicos Actúan por calentamiento de una lámina bimetálica. El tiempo viene determinado por el curvado de la lámina.

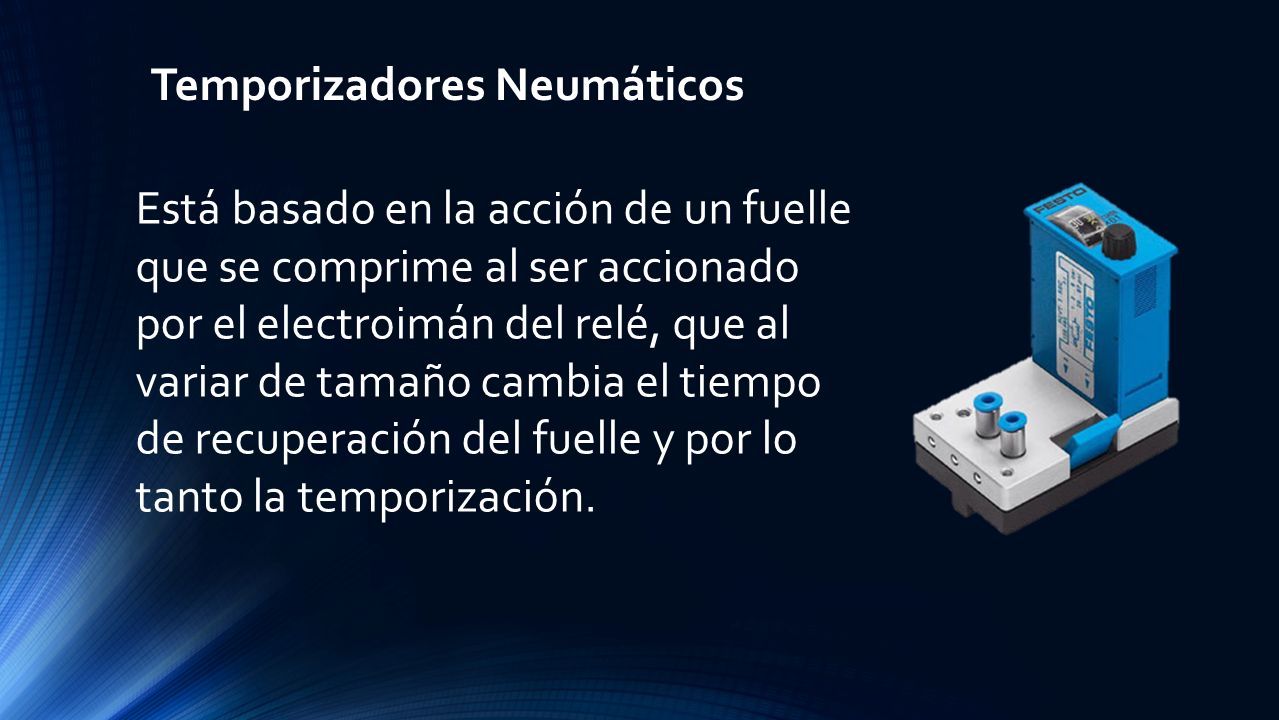

5 Temporizadores Neumáticos Está basado en la acción de un fuelle que se comprime al ser accionado por el electroimán del relé, que al variar de tamaño cambia el tiempo de recuperación del fuelle y por lo tanto la temporización.

6 Temporizadores de motor síncrono Actúan por medio de un mecanismo de relojería accionado por un pequeño motor, con embrague electromagnético.

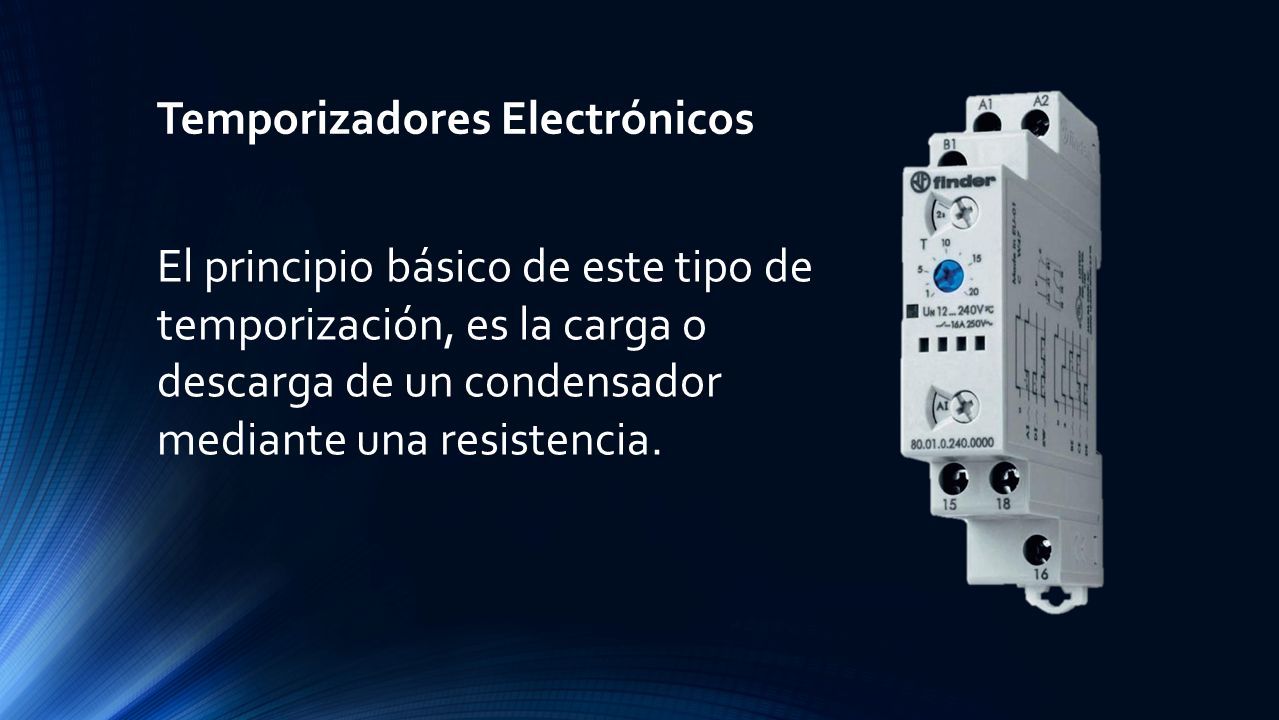

7 Temporizadores Electrónicos El principio básico de este tipo de temporización, es la carga o descarga de un condensador mediante una resistencia.

8 Temporizadores para arrancadores estrella triángulo Al aplicarle la tensión de alimentación, el contacto de estrella cierra durante un tiempo regulable, al cabo del cual se abre, transcurre una pausa y se conecta el contacto de triángulo. El tiempo de pausa normal está entre 100 y 150 ms.

9 A.SEGÚN LA CONMUTACIÓN DE SUS CONTACTOS Temporizadores a la conexión (al trabajo) – Ondelay Cuando el temporizador recibe tensión y pasa a un tiempo hasta que conmuta los contactos.

10 A.SEGÚN LA CONMUTACIÓN DE SUS CONTACTOS Temporizadores a la desconexión (al reposo) OffDelay Cuando el temporizador deja de recibir tensión al cabo de un tiempo conmuta los contactos.

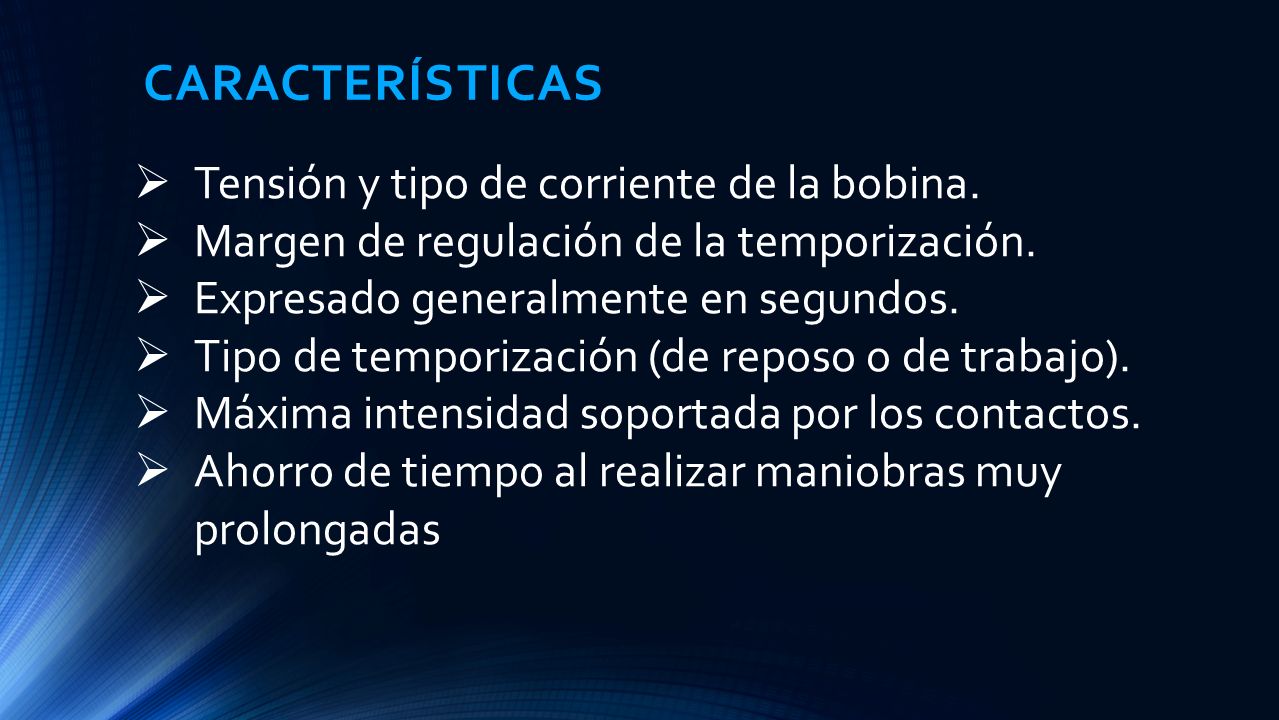

11 CARACTERÍSTICAS  Tensión y tipo de corriente de la bobina.  Margen de regulación de la temporización.  Expresado generalmente en segundos.  Tipo de temporización (de reposo o de trabajo).  Máxima intensidad soportada por los contactos.  Ahorro de tiempo al realizar maniobras muy prolongadas

12 CRITERIOS PARA LA ELECCIÓN DE UN TEMPORIZADORES Debemos tener en cuenta algunas cosas, como las siguientes: Ver qué tipo de temporizador desea utilizar (offdelay o ondelay) de acuerdo a lo que se va emplear. Ver con que rangos de tiempo se va a requerir en la instalación (activación o desactivación). Ver para que tensión se va a utilizar.
